尾流效应对风电场输出功率的影响3I m p act of W ind T u rb ine W ake on W ind Pow er O u tp u t国家电力公司电力科学研究院 陈树勇 戴慧珠 白晓民 周孝信 (北京100085) 3国家“九五”科学技术攻关项目【摘要】 研究了风电机组尾流效应对风电场输出功率的影响,提出了风电机组效率矩阵、风电机组的功率特性矩阵,以及等效输出功率特性等新的概念和相应的算法,从而建立了比较全面的风电场输出功率和风速的关系模型,为研究并网风电场运行和规划方面的有关问题奠定了基础。
【关键词】 风电 尾流效应 功率特性Abstract A novel model fo r si m ulating the relati on 2sh i p betw een w ind speed and w ind pow er p lant output has been developed ,in w h ich the w ind turbine w ake effects is integrated .Som e useful concep ts ,such as w ind pow er efficiency m atrix ,w ind turbine generato r pow er m atrix and equivalent pow er characteristics ,are defined ,and m ethods fo r calculati on are given .T h is paper p rovides an i m po rtant foundati on fo r studying technical and econom ical p roblem s concerned w ith gridconnected w ind farm s in pow er system opera 2ti on and p lanning .Key words w ind pow er w ake effects pow er out 2put0 前言在研究并网风电场运行和规划方面的有关问题(如:潮流计算、稳定计算、短路计算和随机生产模拟等)时,需要确定风力发电机组(以下简称风电机组)和风力发电场(以下简称风电场)的输出功率。
尾缘襟翼对大型风力机气动性能及尾流特性影响的研究
尾缘襟翼对大型风力机气动性能及尾流特性影响的研究尾缘襟翼对大型风力机气动性能及尾流特性影响的研究摘要：本文通过对尾缘襟翼在大型风力机中的应用进行研究，分析了尾缘襟翼对风力机气动性能和尾流特性的影响。
首先介绍了尾缘襟翼的基本原理和作用机制，然后设计并搭建了实验平台，并进行了一系列的试验和测量。
实验结果表明，尾缘襟翼能够显著改善风力机的气动性能，提高整机的发电效率，并减小尾流速度差和涡旋强度。
最后，对尾缘襟翼在实际应用中的前景和挑战进行了讨论。
1. 引言大型风力机是目前广泛应用于风能发电的设备之一。
然而，在风力机运行过程中，将产生大量的尾流，严重影响风力机的发电效率和附近地面环境。
因此，研究尾流特性及其对风力机气动性能的影响具有重要的理论意义和实际应用价值。
2. 尾缘襟翼的基本原理和作用机制尾缘襟翼作为一种常见的尾流改善装置，其基本原理是在风力机的尾缘处增加一定的襟翼结构，通过改变风流的流向和速度分布，降低尾流速度的差异，并减小尾流涡旋的强度，从而改善风力机的气动性能。
3. 实验设计与方法为了研究尾缘襟翼对风力机气动性能和尾流特性的影响，我们设计并搭建了一个实验平台。
实验平台包括一个大型风力机模型和相应的测量设备。
通过改变尾缘襟翼的结构参数和安装位置，分别进行了多组试验，并对风力机的气动性能和尾流特性进行了测量和分析。
4. 结果与分析实验结果表明，尾缘襟翼能够显著影响风力机的气动性能。
与无尾缘襟翼的情况相比，尾缘襟翼的安装可以有效提高风力机的气动效率，提高发电量。
同时，通过改变尾缘襟翼的结构参数和安装位置，可以进一步优化风力机的气动性能，达到最佳的尾流改善效果。
5. 尾缘襟翼应用的前景和挑战尾缘襟翼作为一种改善风力机尾流的装置，具有广阔的应用前景。
然而，尾缘襟翼在应用过程中也面临一些挑战，如结构设计的复杂性、安装和维护难度等。
因此，在进一步推广应用尾缘襟翼的过程中，需要进一步研究和解决这些挑战。
6. 结论本研究通过对尾缘襟翼在大型风力机中的应用进行了系统的研究和分析，得到了以下结论：尾缘襟翼能够显著改善风力机的气动性能，提高整机的发电效率；尾缘襟翼能够减小尾流速度差和涡旋强度，改善风力机的尾流特性；尾缘襟翼在实际应用中具有广阔的前景，但也存在一些挑战，需要进一步研究和解决通过对尾缘襟翼在大型风力机中的应用进行研究和分析，本研究发现尾缘襟翼能够显著改善风力机的气动性能，提高整机的发电效率。
风力发电机组的尾流效应研究与优化
风力发电机组的尾流效应研究与优化引言随着对可再生能源的需求不断增长，风力发电作为一种清洁且可持续的能源形式受到了广泛关注。
然而，风力发电机组在发电过程中会产生尾流效应，这一效应对于机组后方的发电机组和环境都会产生一定影响。
因此，研究和优化风力发电机组的尾流效应显得非常重要。
尾流效应及其影响尾流效应是指风力发电机组运转时，机组旋转的风叶会引起机组后方的气流下降速度增加、气压增大以及湍流强度增加等情况。
这种气流扰动会对机组后方的其他发电机组以及周围环境造成一定的影响。
对于机组后方的发电机组来说，尾流效应会导致其收到来自前方机组产生的湍流扰动，从而减少了被风力利用的效率。
尤其在多台机组并网的情况下，若未对尾流效应进行优化，会导致前排发电机组产生明显的功率损失。
因此，研究尾流效应对发电效率的影响，并针对性地进行优化，对于提高整个风电场的发电能力至关重要。
另一方面，尾流效应还会对周围环境产生影响。
高速下降的气流会导致周围地面气温升高、湿度降低以及土壤水分蒸发速度加快，可能对农作物生长和土地利用产生一定的负面影响。
此外，尾流效应还可能对气象和大气环境产生一定的干扰。
因此，优化风力发电机组的尾流效应对于减少对周围环境的负面影响具有重要意义。
尾流效应的研究方法研究风力发电机组的尾流效应通常采用实地观测、数值模拟以及风洞试验等方法。
实地观测是直接观察机组运转时尾流效应的发展和变化情况。
通过布设风速仪、湍流传感器以及气象观测设备等，可以获取到尾流效应产生的数据，并分析其对发电机组和环境的影响。
这种方法可以提供实际运转状态下的尾流效应数据，对于研究和优化具有重要参考价值。
数值模拟是通过计算流体力学方法对尾流效应进行模拟和分析。
研究人员利用风力发电机组的几何参数和运转条件建立数学模型，运用计算流体力学软件模拟机组运转时的风流场分布、湍流强度以及气压分布等信息。
通过数值模拟可以更为全面地了解尾流效应的分布和变化规律，并指导优化设计。

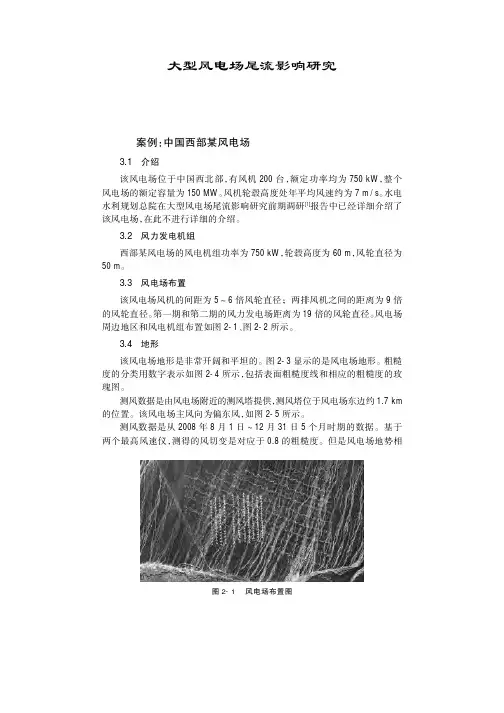

大型风电场尾流影响研究
，案例：中国西部某风电场3.1介绍该风电场位于中国西北部，有风机200台，额定功率均为750kW，整个风电场的额定容量为150MW。
风机轮毂高度处年平均风速约为7m/s。
水电水利规划总院在大型风电场尾流影响研究前期调研[1]报告中已经详细介绍了该风电场，在此不进行详细的介绍。
3.2风力发电机组西部某风电场的风电机组功率为750kW，轮毂高度为60m，风轮直径为50m。
3.3风电场布置该风电场风机的间距为5～6倍风轮直径；两排风机之间的距离为9倍的风轮直径。
第一期和第二期的风力发电场距离为19倍的风轮直径。
风电场周边地区和风电机组布置如图2-1、图2-2所示。
3.4地形该风电场地形是非常开阔和平坦的。
图2-3显示的是风电场地形。
粗糙度的分类用数字表示如图2-4所示，包括表面粗糙度线和相应的粗糙度的玫瑰图。
测风数据是由风电场附近的测风塔提供，测风塔位于风电场东边约1.7km 的位置。
该风电场主风向为偏东风，如图2-5所示。
测风数据是从2008年8月1日～12月31日5个月时期的数据。
基于两个最高风速仪，测得的风切变是对应于0.8的粗糙度。
但是风电场地势相图2-1风电场布置图大型风电场尾流影响研究图2-2风电场风机编号与布置图图2-3风电场照片（邻近风电场的位置）图2-4粗糙度模型不包括风电场内的粗糙度（a ）粗糙度线（b ）粗糙度玫瑰图当杯该东相廓数所组使的当平坦，测量周期从夏天到冬天，粗糙度的取值是合理的。
由于报告中缺乏风杯的安装细节，设备中的任何故障都可能导致计算结果错误。
根据已知条件，该地区为典型的戈壁沙漠。
如果这5个月的测风数据可以代表长期水平，则风电场的平均主风向是东风，60m 轮毂高度处的平均风速为7.5m /s 。
但是，这个问题与本次研究不相关。
更重要的是对周围的地形应采取多大的粗糙度设置。
图2-6为2008年8月1日～12月31日的测风数据及风向玫瑰图和风廓线。
3.5发电量该风电场的发电量可由下列数据得到：2008年1月到2008年10月每台风机的日发电量，2008年9月10min 数据记录。
尾流对风电机组发电量影响分析
尾流对风电机组发电量影响分析作者：许霞张小雷孟庆茂来源：《风能》2014年第05期风能是一种可再生的无污染绿色能源，风力发电随着人们对能源和环境问题的关注而得到迅速发展。
最近几年，我国风电总装机容量已跃居世界第一位。
同时，风力发电的大规模应用也带来了一些新问题，如风能损失，即风电场的局部干扰对风电机组出力的影响。
尾流效应、湍流效应和风电场中局部风向的变化都有可能造成风能损失。
由于大型风电场风电机组数量众多，占地面积较大，风电机组间尾流效应和风速时滞将对风电场并网点输出特性有较大的影响。
本文针对风电机组尾流效应对主风向方向上存在上下游关系的机位进行分析提出风电机组间合理的建议距离。
尾流的影响气流在经过风电机组叶片时，由于风电机组把一部分风能转化为电能，根据能量守恒原理，气流能量会减小，实际上风电机组的叶片对风速有阻挡作用，在风电机组的下风向会产生类似轮船尾流的效果，该区域会产生较大的湍流，同时风速也会降低。
风电场的风电机组布置应考虑到风电机组之间的尾流影响，风电机组之间的距离至少保证3倍的叶轮直径，在主风向上，风电机组之间的距离应更大一些。
国外有研究成果表明，对单台风电机组，在风轮2D-3D的顺风中心处，风速减小35%-45%；在距离8D处，风速减小10%。
尾流的直径在距离风轮8D-10D为2.6D-2.8D。
对于行距为8D-11D，列距为2D-3D的布置，第二排的能量损失在10m/s时为8%-20%。
某风电场尾流分析以某丘陵地区风电场为例，风轮直径为87m，遴选出风场中距离较近，地势相当，主风向方向上存在上下游关系的机位进行尾流分析。
引入变量：TP=下游机位总电量/上游机位总电量；WP=下游机位尾流影响扇区电量/上游机位对应扇区电量。
TP值表征上下游机位整体发电水平的差异，WP值则表征受尾流影响扇区发电水平的差异，通过对比TP值和WP值，某种程度上可以反映出风电机组尾流对机组发电能力的影响。
风电场测风塔风向玫瑰图见图1。
