磁悬浮轴承
一、磁悬浮轴承工作原理
通过位置传感器检测转子的轴偏差信 号,将该信号送入控制器,通过功率放大器 控制电磁铁中的电流,从而产生电磁力的 变化使转子悬浮于规定的位置。
磁悬浮轴承的结构
磁悬浮轴承（机 电耦合系统）
机械系统
控制系统
转子
定子
电气系统（控制 转子）
传感器
控制器
功率放大器
• 机械系统由转子和定子组成 ( 径向轴承结构如图 1, 推力轴承结构 如图 2) , 通常它们都是由铁磁叠片构成的。 转子叠片装在轴径上, 定子叠片上开有槽, 并缠绕着线圈以提供磁力。
五、磁悬浮轴承的应用
磁悬浮轴承已经广泛应用于诸多领域，如超高速列车、 超高速离心机、水轮发电机、空间飞行器的角动量飞轮、流 量计、密度计、功率表、真空泵、精密稳流器和陀螺仪（利 用高速回转体的动量矩敏感壳体相对惯性空间绕正交于自转 轴的一个或二个轴的角运动检测装置。利用其他原理制成的 角运动检测装置起同样功能的也称陀螺仪。）等。
控制系统：
指控制转子位置的电气系统，简单的控制系统由传感器、控制器 和功率放大器组成(如图3) ① 传感器:即检测元件,是磁悬浮轴承的重要组成部分,位置传感器用
于检测转子的偏移情况,速度传感器用于检测转子的运动速度; ② 控制器:是个整个磁悬浮轴承的核心,其性能决定了磁悬浮轴承的好
磁悬浮轴承的稳定性分析及优化设计
磁悬浮轴承的稳定性分析及优化设计磁悬浮轴承是一种先进的轴承技术，利用磁力作用浮起轴与轴承之间的接触，实现无接触的支撑和传动。
它具有低摩擦、高精度、高速度等优点，在航天、机械、电力等领域得到广泛应用。
然而，磁悬浮轴承的稳定性问题一直是研究的焦点。
本文将对磁悬浮轴承的稳定性进行分析，并提出优化设计的方法。
在磁悬浮轴承中，稳定性是一个至关重要的问题。
任何轴承系统都需要保持稳定的运行，以确保轴的平稳旋转。
对于磁悬浮轴承而言，稳定性问题更加突出，因为磁力是通过电磁线圈产生的，存在一定的不确定性和波动性。
首先，我们来分析磁悬浮轴承的稳定性问题。
磁悬浮轴承的稳定性主要受到以下几个因素影响：控制系统的稳定性、磁场不平衡和轴向力的干扰。
控制系统的稳定性是磁悬浮轴承稳定性的基础，它直接影响轴承的力与位移的关系。
若控制系统不稳定，会导致轴承力的不稳定，进而影响轴的稳定旋转。
磁场不平衡主要是指轴承线圈间的磁场不均匀，这会导致磁悬浮力的不稳定性。
轴向力的干扰是由于径向不均匀载荷或轴本身的质量不均匀引起的，它会使得轴承系统产生非线性力，从而影响系统的稳定性。
为了优化磁悬浮轴承的稳定性，我们可以采取以下方法。
首先，改进控制系统的稳定性。
可以采用现代控制理论中的自适应控制、模糊控制或神经网络控制等方法，提升控制系统的鲁棒性和自适应性，以应对复杂的工况变化和外部干扰。
其次，优化磁场分布。
通过优化磁悬浮轴承的结构设计和磁场控制算法，确保磁场分布均匀，减小磁场不平衡带来的影响。
最后，考虑轴向力的干扰。
可以通过轴向力的预测和补偿来消除其对系统稳定性的影响，例如使用力传感器和补偿机构进行实时测量和控制。
除了以上方法，我们还可以利用仿真技术对磁悬浮轴承的稳定性进行分析和优化设计。
通过建立准确的数学模型和计算模拟，可以预测系统的动态响应和稳定性。
基于仿真结果，可以进一步改进系统的设计参数和控制策略，以实现更好的稳定性性能。
总结起来，磁悬浮轴承的稳定性是研究的热点和难点之一。
动力磁悬浮轴承的特点及关键技术

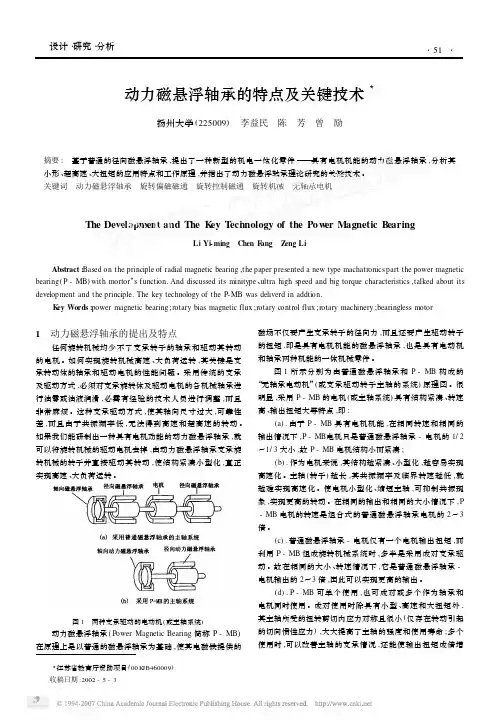

3江苏省教育厅资助项目(00K JB460009)收稿日期:2002-5-3动力磁悬浮轴承的特点及关键技术3扬州大学(225009) 李益民 陈 芳 曾 励摘要: 基于普通的径向磁悬浮轴承,提出了一种新型的机电一体化零件———具有电机机能的动力磁悬浮轴承,分析其小形、超高速、大扭矩的应用特点和工作原理,并指出了动力磁悬浮轴承理论研究的关键技术。
关键词 动力磁悬浮轴承 旋转偏磁磁通 旋转控制磁通 旋转机械 无轴承电机The Development and The K ey T echnology of the Pow er Magnetic B earingLi Yi -ming Chen F ang Z eng LiAbstract :Based on the principle of radial magnetic bearing ,the paper presented a new type machatronics part the power magnetic bearing (P -MB )with mortor ’s function.And discussed its minitype 、ultra high speed and big torque characteristics ,talked about its development and the principle.The key technology of the P-MB was deliverd in addtion.K ey Words :power magnetic bearing ;rotary bias magnetic flux ;rotary control flux ;rotary machinery ;bearingless motor1 动力磁悬浮轴承的提出及特点 任何旋转机械均少不了支承转子的轴承和驱动其转动的电机。
磁悬浮风力发电机研究及发展现状
磁悬浮风力发电机研究及发展现状随着人类对环境保护的重视度不断提升，清洁能源的重要性日益凸显。
其中，风力发电作为一种可再生、清洁、安全、无噪音的新型能源，已经成为了全球关注的热点。
