氧化钒相变原理
vo2相变温度
VO2相变温度引言VO2（钒氧化物）是一种具有特殊性质的材料，它在一定温度范围内会发生相变。
这种相变被广泛研究，因为它对于电子学、光学和热学等领域具有重要的应用潜力。
本文将介绍VO2相变温度的背景、原理、测量方法以及相关应用。
背景VO2是一种过渡金属氧化物，具有从绝缘体到金属的相变特性。
在高于某一临界温度（称为Vo2相变温度）时，VO2从绝缘体转变为金属；而在低于该临界温度时，则从金属转变为绝缘体。
这种相变伴随着电导率、光学吸收和磁性等物理性质的显著改变，使得VO2成为研究的热点。
原理VO2的相变主要由两个因素决定：晶格结构和电子结构。
在高于Vo2相变温度时，VO2呈现单斜晶格结构，并且存在着自旋极化的电子态；而在低于Vo2相变温度时，VO2呈现四方晶格结构，并且电子态不再自旋极化。
这种晶格和电子结构的改变导致了VO2的相变行为。
测量方法为了准确测量VO2的相变温度，科学家们采用了多种实验方法。
其中最常用的方法是通过测量电阻率来确定VO2的相变温度。
在高于Vo2相变温度时，VO2呈现较高的电阻率；而在低于该温度时，电阻率会急剧下降。
通过绘制电阻率与温度之间的关系曲线，可以确定VO2的相变温度。
此外，还有其他一些测量方法被用于研究VO2的相变行为，如X射线衍射、红外光谱和磁性测量等。
这些方法可以提供更多关于VO2结构和性质的信息。
相关应用由于其特殊的相变性质，VO2在许多领域都有着重要应用。
以下是一些常见的应用领域：1. 电子学由于其从绝缘体到金属的相变特性，VO2被广泛应用于开关器件和逻辑电路等领域。
通过控制VO2的相变温度，可以实现电子器件的开关和逻辑操作。
2. 光学VO2的相变还会引起其光学性质的改变。
在高于Vo2相变温度时，VO2呈现高吸收率；而在低于该温度时，则呈现较低的吸收率。
这种光学性质的变化使得VO2成为可调控光学器件的理想材料。
3. 热学由于VO2相变伴随着电阻率和吸收率等物理性质的显著改变，因此可以用于制备智能窗户和热敏传感器等热学应用。
氧化钒材料及其在红外探测应用的研究.
氧化钒晶体的结构与特性
一般来说，材料的特性决定于其化学组成和结构， 对于氧化钒这种复杂的体系，首先需要分别对主要的几 种氧化物形态进行介绍。下面将分别介绍V2O5、VO2 、V2O3的结构与特性。
V2O5的结构与特性
V2O5晶体具有层状结构，如图 1 所示
[2]。在这种结构中，钒所处的环境被视为是
VO2的结构与特性
1958 年，科学家Morin在贝尔实验室 发现了钒和钛的氧化物具有半导体—金属 相变特性。其中以VO2材料相变接近室温 最为引人注目。图 2 为沿[011]方向堆VO2 的晶体结构[3]。
在VO2的结构中，由距离不同的V-O 键构成一个VO6单元。钒原子明显地与一 个氧原子较为接近，而与其它氧原子的距 离较远，因此具有一个接近于V=O的键。
V2O5薄膜
主要组成为V2O5的薄膜具有电致变色特性，其在微小电压信 号的作用下，实现光密度连续可逆持久的变化，可应用于建筑、 汽车、宇宙飞船等作为高能效“智能窗”，也可用作电致色变显 示材料，光学记忆材料，同时也是应用于全固态电致变色器件中 锂离子储存层最佳的材料之一。
VO2薄膜
组分主要为VO2的薄膜，在 68℃附近也存在一个半导体-金属相变 过程，但薄膜材料受组分，结构以及微观晶界的影响，薄膜的电阻率变 化远低于体材料，从 前面所介绍的内容可知VO2体材料相变前低温时的 阻值是高温相变后阻值的 104～105倍。而VO2薄膜材料相变的阻值变化 在 101～103倍之间。二氧化钒薄膜由于其热致相变特性可制成光电转换 开关，光信息存储介质等。虽然对于VO2的研究已经取得了很多的进展， 但如何制备出性能优异的薄膜以及进一步降低VO2的转换温度，却仍有 待更深入的研究。
新型光电子材料氧化钒-
VO2 薄膜智能型自适应光能限幅器，它是 无源器件，不需提供工作电源和其他辅助 电路；工作频率宽，对红外激光（含固体 激光、化学激光和CO2 激光）都适用；既 可用于星载光学传感器的激光打击保护， 也可用于其他军用传感器的抗激光致盲保 护层，例如导弹的导引头，机载光电探测 系统传感器的
氧化钒是一种变价氧合物，例如 三价（V2O3）、四价(VO2)和五 价(V2O5)钒的氧化物。
氧化钒可以在半导体-金属-绝缘体 之间可逆转变。
V2O3低于-123 ℃下为半导体，高于-123 ℃转
变为金属，在金属态时外加电场或磁场将转变 为绝缘体，去掉电磁场后又可逆转变为金属。 VO2的临界温度为68 ℃ V2O5的临界温度为257 ℃ 上述3种材料亦可掺杂，使得临界温度点和半 导体的载流子浓度改变。 半导体-金属-绝缘体之间的转变是高速的，在 临界点附近，半导体-金属相转变时间为纳秒 量级，金属-绝缘体相转变亦为纳秒量级
氧化钒系材料的光学特性
临界温度以下——半导体相——高迁移率 和透射率； 临界温度以上——金属相——对光高反射， 低透过率； 处于金属态时，在电场或磁场的作用下降 转变为绝缘体，而当电磁场取消，又恢复 到金属态 即开关特性
氧化钒材料的应用方向
一、智能节能玻璃 利用VO2薄膜制成的玻璃材料，低温时，可见 光和红外线均可透过；高温时，仅可见光透过。
任何技术发展都有一个由易到难的过程，目前 VO2 镀膜仍是一种实验室研发阶段的全新材料， 仅其中建筑、汽车等领域用的 VO2 智能节能玻 璃发展进度最快，离大规模商业化生产不太久 远。 但激光防护要求不同智能节能，军工级产品需 要更加苛刻条件，诸如高强度玻璃基片、纳米 级 VO2 薄膜材料等，需要更好的制备工艺、膜 层成分、膜层厚度，我们看好 VO2 薄膜材料在 节能、军工等领域未来发展空间。
纳米二氧化钒 纯氧化钒 vo2 反射红外线相变材料
纳米二氧化钒纯氧化钒 vo2 反射红外线相变材料纳米二氧化钒: 开启物质科学新时代导言在当代材料科学领域中，纳米材料因其独特的性质和广泛的应用前景而备受关注。
纳米二氧化钒（nano V2O5）作为一种异质结构的纳米材料，具有很高的光学和电学性能，被广泛研究和应用于反射红外线相变材料中，尤其是纯氧化钒（VO2）的制备方面。
本文将通过深度和广度的分析，探讨纳米二氧化钒在红外线相变材料方面的应用与前景，并分享个人观点和理解。
一、纳米二氧化钒的制备和结构1.1 纳米材料的制备方法制备纳米二氧化钒的方法有很多种，常见的包括溶剂热法、氧气气相法、溶液法等。
其中，溶剂热法可以获得高纯度和良好结晶度的纳米产品，但要注意控制温度和反应时间，以避免晶粒增长或团聚。
1.2 纳米二氧化钒的结构特点纳米二氧化钒具有较大的比表面积和较小的晶粒尺寸，这使其在光学和电学性能方面表现出独特的性质。
与传统的二氧化钒相比，纳米二氧化钒具有更高的吸收率和反射率，以及更好的稳定性和可控性。
二、纳米二氧化钒在反射红外线相变材料中的应用2.1 红外线相变材料的基本原理在红外线应用领域中，相变材料的研究具有重要意义。
它们可以通过改变晶体结构中的电子状态，实现红外线的吸收和反射调控。
纳米二氧化钒正是一种理想的红外线相变材料，因其在低温下是绝缘体，在高温下是金属导体。
这种相变性能使得纳米二氧化钒在红外线光学器件和智能调控等领域具有巨大的应用潜力。
2.2 纳米二氧化钒的应用研究近年来，研究者们对纳米二氧化钒的应用进行了广泛而深入的研究。
他们利用纳米二氧化钒的相变特性和红外线调控能力，开发了红外线传感器、非接触式温度测量装置和智能窗户等应用。
其中，智能窗户能够根据外界温度和光照条件，自动调节窗口的透明度和反射率，有效地改善室内的热舒适性和能源利用效率。
三、纳米二氧化钒的前景与挑战3.1 前景展望纳米二氧化钒作为反射红外线相变材料的一种理想选择，其在红外线调控和传感领域具有广阔的前景。

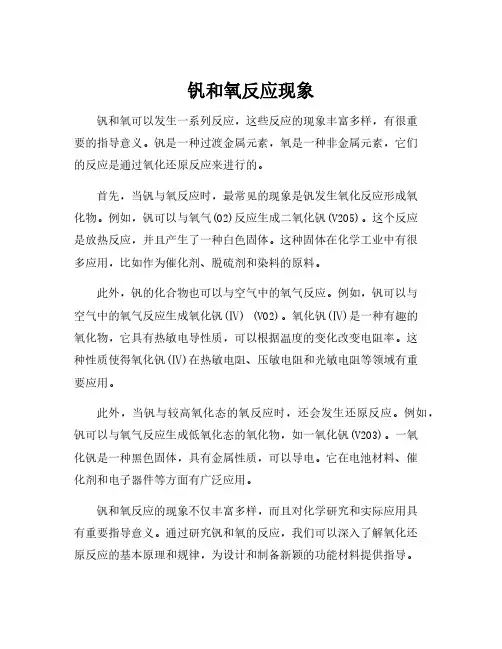

钒和氧反应现象
钒和氧反应现象钒和氧可以发生一系列反应，这些反应的现象丰富多样，有很重要的指导意义。
钒是一种过渡金属元素，氧是一种非金属元素，它们的反应是通过氧化还原反应来进行的。
首先，当钒与氧反应时，最常见的现象是钒发生氧化反应形成氧化物。
例如，钒可以与氧气(O2)反应生成二氧化钒(V2O5)。
这个反应是放热反应，并且产生了一种白色固体。
这种固体在化学工业中有很多应用，比如作为催化剂、脱硫剂和染料的原料。
此外，钒的化合物也可以与空气中的氧气反应。
例如，钒可以与空气中的氧气反应生成氧化钒(Ⅳ) (VO2)。
氧化钒(Ⅳ)是一种有趣的氧化物，它具有热敏电导性质，可以根据温度的变化改变电阻率。
这种性质使得氧化钒(Ⅳ)在热敏电阻、压敏电阻和光敏电阻等领域有重要应用。
此外，当钒与较高氧化态的氧反应时，还会发生还原反应。
例如，钒可以与氧气反应生成低氧化态的氧化物，如一氧化钒(V2O3)。
一氧化钒是一种黑色固体，具有金属性质，可以导电。
它在电池材料、催化剂和电子器件等方面有广泛应用。
钒和氧反应的现象不仅丰富多样，而且对化学研究和实际应用具有重要指导意义。
通过研究钒和氧的反应，我们可以深入了解氧化还原反应的基本原理和规律，为设计和制备新颖的功能材料提供指导。
此外，钒和氧的反应还为我们理解氧化物材料的性质和应用提供了有益启示。
总之，钒和氧之间的反应现象丰富多样，包括氧化反应和还原反应。
钒和氧的反应不仅在化学工业中有广泛应用，还对于深入理解氧化还原反应和开发新材料具有重要指导意义。
希望通过进一步的研究，能够挖掘出更多有用的化学现象和应用价值。
氧化钒 相变原理
1 氧化钒相变原理1958年，科学家F.J.Morin在贝尔实验室发现钒和钦的氧化物具有半导体一金属相变特性。
实验表明:促使氧化钒薄膜发生相变的条件是温度,实验得到的二氧化钒薄膜的相变温度点为68℃(T=68℃)。
常温下,VO2薄膜呈现半导体状态,具有四方晶格结构,对光波有较高的透射能力。
当薄膜温度在外界条件促使(例如吸收光能量)下升高到一定温度点t时,薄膜原始状态迅速发生变化,此时VO2薄膜显示金属性质,是单斜晶结构,对光波有较高的反射。
薄膜光谱特性由高透陡变为高反, 如图1所示。
二氧化钒材料在转变逆过程中显示了晶体转变的一般倾向,转变温度取向由高到低,但原子的重新分类并不广泛,原来的原子群仅有轻微的失真。
在过渡温度T c处,原子群的变化迅速且可逆。
二氧化钒(VO2)薄膜晶格结构的变化象所有从单斜晶结构向四方晶格结构转变的材料一样,在电和光特性中伴随有较大的变化。
薄膜相变前后的电导率、光吸收、磁化率及比热等物理性能均有较大的改变。
氧化钒薄膜由半导体到金属态可以进行高速双向可逆转换,并具有高的空间分解能力。
薄膜的转换特性除取决于样品结构和样品成分,同时还取决于样品的制备。
高价氧化物脱氧还原后的膜不均匀且多孔,因而降低了转换特性。
总而言之,氧化钒薄膜相变特性的优劣取决于薄膜的质量。
2 VO2的相变特征2.1 相变晶体学图2表示了四方相VO2(R)和单斜相VO2(M)的晶体结构。
a为高温四方金红石结构，单位晶胞中的8个顶角和中心位置被V4+占据，而这些V4+的位置正好处于由O2-构成的八面体中心。
当VO2发生相变时，V4+偏离晶胞顶点位置，晶轴长度发生改变，β角由90°变为123°，变成单斜结构。
相变后，形成的V-V键不再平行于原来的c r轴，形成折线型的V-V链，钒原子间距离按265pm和3l2pm的长度交替变化，同时a m轴的长度变为原来c r轴的两倍，体积增加约1%。
热力学也证明，VO2相变为一级相变，相变前后具有体积的改变。
二氧化钒相变机制
二氧化钒相变机制我们需要了解二氧化钒的晶体结构。
二氧化钒的晶体结构属于四方晶系，空间群为P42/mnm。
它由钒离子(V4+)和氧离子(O2-)构成，钒离子位于晶格的四方中心位置，氧离子位于钒离子的周围。
这种结构使得二氧化钒具有一定的稳定性。
二氧化钒的相变过程主要包括低温相变和高温相变。
在常温下，二氧化钒存在着单斜相。
当温度升高到一定程度时，二氧化钒会发生相变，转变为正交相。
这个过程中，晶体结构发生了显著的改变。
低温相变是指二氧化钒由单斜相转变为正交相的过程。
这个相变过程是一个连续的过程，随着温度的升高，钒离子和氧离子的排列方式发生了改变。
在单斜相中，钒离子和氧离子的排列比较紧密，相互之间的距离较小。
而在正交相中，钒离子和氧离子的排列比较疏松，相互之间的距离较大。
这种结构改变导致了晶体结构的不稳定性，引发了相变的发生。
高温相变是指二氧化钒由正交相转变为金红石相的过程。
这个相变过程是一个不连续的过程，发生在较高的温度下。
在正交相中，钒离子和氧离子的排列方式较为松散，晶体结构相对稳定。
当温度升高到一定程度时，钒离子和氧离子的排列方式发生了显著的改变，形成了金红石相。
金红石相的晶体结构更加稳定，能够在高温下保持一定的稳定性。
二氧化钒相变的机制主要与晶体结构的改变有关。
在相变过程中，钒离子和氧离子的排列方式发生了改变，导致晶体结构的不稳定性。
这种不稳定性使得二氧化钒发生了相变。
相变的发生与温度密切相关，温度的升高会导致晶体结构的改变，从而引发相变的发生。
总结起来，二氧化钒的相变过程主要包括低温相变和高温相变。
低温相变是指二氧化钒由单斜相转变为正交相的过程，而高温相变是指二氧化钒由正交相转变为金红石相的过程。
相变的发生与晶体结构的不稳定性密切相关，温度的变化会引发晶体结构的改变，从而引发相变的发生。
通过研究二氧化钒的相变机制，可以深入理解其物理和化学性质，为二氧化钒的应用提供理论依据。
二氧化钒饱和吸收的原理
二氧化钒饱和吸收的原理二氧化钒（VO2）是一种具有特殊性质的材料，具有金属-绝缘体相变（Metal-Insulator Transition，简称MIT）特性。
当它处于低温时，呈现金属相，具有较高的电导率；而当温度升高到一定点，它会突然转变为绝缘体相，电导率急剧下降。
这种特殊的相变性质使得二氧化钒成为一种理想的饱和吸收材料。
二氧化钒饱和吸收的原理就在于利用这种相变特性。
在低温下，二氧化钒处于金属相，能够吸收辐射能量并实现高效率激光吸收。
而当温度升高到一定点后，二氧化钒发生相变，变为绝缘体相，无法再吸收外界的辐射能量。
饱和吸收实际上是通过控制二氧化钒与外界辐射能量的相互作用来实现的。
在低温下，二氧化钒处于激发状态，辐射能量与其相互作用，激发了二氧化钒晶体内的电子跃迁。
这些电子跃迁能够吸收光子能量，并且吸收系数与能量有关。
当原子或分子从低能级吸收能量向高能级跃迁时，存在一个饱和吸收阈值。
当能量对低能级的激发达到饱和吸收阈值时，吸收率饱和，即无法进一步增大能量的吸收。
这是因为在此能量下，粒子的占据概率随着激发而增加，但占据概率增加的速度逐渐降低，最终趋于一个平稳的状态。
在二氧化钒中，通过控制光子的能量，可以使其达到饱和吸收阈值。
当光子能量与二氧化钒晶体能级匹配时，二氧化钒晶体将吸收光子能量，电子跃迁发生，吸收系数增大。
而当光子能量高于阈值时，由于达到饱和吸收，增大能量将无法被吸收。
为了实现饱和吸收，通常需要调节激光的功率和频率。
功率越大，光子能量越高，饱和吸收阈值也相应增加。
而频率则与二氧化钒的晶格结构、电子能带结构等因素有关，不同材料的饱和吸收阈值可能存在差异。
除了功率和频率的调节，二氧化钒饱和吸收还受到温度的影响。
随着温度的升高，二氧化钒经历相变，从金属相变为绝缘体相，饱和吸收现象消失。
因此，通过控制二氧化钒的温度，可以实现对饱和吸收的调控。
总结起来，二氧化钒饱和吸收的原理是通过调节激光的功率、频率和控制温度，使二氧化钒晶体在较低温度下进入金属相，实现对光子能量的高效率吸收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内应力对相变的影响
F.C.Case对离子溅射制得的VO2薄膜研究发现， 薄膜从溅射温度冷却至室温过程中，由于薄膜与 衬底的热膨胀系数不同，在薄膜内产生内应力， 使薄膜相变温度升高；另外，溅射时薄膜内部由 于有离子空位和晶界缺陷存在而产生了应力，影 响薄膜相变时对温度的响应速度。如用低能量的 Ar+辐照薄膜，发现其相变温度降低，热滞回线宽 度减小，这是由于辐照后消除薄膜内应力的缘故。
相变原理简介
二氧化钒材料在转变 逆过程中显示了晶体 转变的一般倾向,转变 温度取向由高到低,但 原子的重新分类并不 广泛,原来的原子群仅 有轻微的失真。
薄膜相变前后的电导 率、光吸收、磁化率 及比热等物理性能均 有较大的改变。
相变原理简介
氧化钒薄膜由半导体到金属态可以进行高 速双向可逆转换,并具有高的空间分解能力。 氧化钒薄膜相变特性的优劣取决于薄膜的 质量。
VO2的相变时的能带变化
这样在π*带和d‖带之间形成一个0.7eV的 禁带，结果使VO2具有半导体性质。因此， 由能带理论可知，VO2相变就是在温度变 化时，由于V原子的位置发生变化，伴随π* 和d‖轨道之间的位置关系发生改变，使电 子运动由连续变为不连续，从而显示导体 －半导体的性质。
影响相变的因素
Goodengough应用晶体场和分子轨道理论，提出了VO2 金属－半导体相变的能级理论。该理论认为，在高温四方 金红石结构中，O2-的Pπ轨道和V4+的3dπ轨道杂化形成 一个窄的反键轨道π*和一个宽的成键轨道π，而V4+的另 一个3d轨道形成平行于c轴的反键d‖轨道。半充满的d‖ 和π*轨道部分重叠。此时，费米能级(EF)落在d‖带和π* 带之间，因此显示金属性。当温度低于相变温度时，V4+ 离子偏离原来位置，V4+和O2-杂化发生改变，π*轨道和 d‖轨道分离，使π*带能量高于d‖带，由于π*带电子的 迁移率比d‖带电子的迁移率大，使原来重叠部分的电子 全部进入d‖带，d‖带分裂成一个空带和一个满带。
掺杂对相变的影响
掺杂离子一般选择离子半径比V4+大、化合 价高的阳离子，如W6+、Mo6+、Nb5+或 离子半径比O2-大的阴离子，如F-。相反， 若引入半径小、价态低、外层没有d轨道的 离子，如Al3+、Cr3+、Ga3+和Ge4+，则 会使相变温度升高。表1列出了不同掺杂离 子对相变温度的影响因子。图4给出了掺入 W、Mo元素的含量与相变温度的关系。
微观结构对相变的影响
F.Béteille用醇盐水解法制得两种组织结构 的VO2薄膜，一种在VO2晶粒间存在残余 的有机物，表示为VO2（I），另一中则无 晶界有机物，表示为VO2（II）。用录像法 观察相变过程发现，VO2(I)膜的相变过程是 一个晶粒接一个地进行相变，相变过程缓 慢，热滞回线宽、对称性差；而VO2(Ⅱ)却 是各晶粒同时的集体相变，相变响应速度 快，热滞回线窄、对称性好。
微观结构对相变的影响
在高温四方相中，c值代表V4+-V4+的键长。c值 减小就是V4+-V4+键长减小，使两个V4+的d轨道 重叠宽度增加，从而使四方相更稳定。相变时， 在较低温度即完成单斜相－四方相的转变。 J.F.DeNatale用溅射法在单晶Al2O3（0001）衬 底上沉积取向性的VO2薄膜，并与非取向性的 VO2薄膜比较，发现取向性薄膜相变电阻率突变 量达3～4个数量级，热滞回线宽度为2～4℃，而 非取向性薄膜相变时电阻率突变量为1～2个数量 级，且热滞回线宽度为5～10℃。分别沉积VO2于 TiO2(001)和TiO2(110)衬底上，发现在 TiO2 (001)和TiO2(110)表面的薄膜相变温 度分别为300K和369K。这是因为VO2沿 TiO2(001)沉积时，两者晶格的不匹配率为 0.86%，VO2晶胞中c值变化不大；沿 TiO2(110)沉积时，两者晶格的不匹配率为 3.6%，使VO2 晶胞c值增大。而VO2的相 变温度与晶格参数c 值有关。
V 离子价态及晶体缺陷对相变的影 响
在辐照能量为17MeV，辐照注入量为1013/cm2～ 1017/cm2的条件下，发现VO2薄膜在低剂量辐照 后，V离子的价态向3价转变，而且产生原子的位 移，导致样品中VO2含量减少，同时薄膜晶态变 差，结果使VO2薄膜的相变温度升高，热滞回线 宽度增加。而辐照注入量增加时，出现辐照退火 效应，损伤的晶体得到恢复，而且V离子的价态 逐渐升高，这就使薄膜的相变温度降低，热滞回 线宽度减小。
VO2的相变特征
1 相变晶体学 2 VO2的相变时的能带变化
相变晶体学
图2表示了四方相VO2(R)和单斜相VO2(M)的晶体 结构。a为高温四方金红石结构，单位晶胞中的8 个顶角和中心位置被V4+占据，而这些V4+的位置 正好处于由O2-构成的八面体中心。当VO2发生 相变时，V4+偏离晶胞顶点位置，晶轴长度发生 改变，β角由90°变为123°，变成单斜结构。相 变后，形成的V-V键不再平行于原来的cr轴，形成 折线型的V-V链，钒原子间距离按265pm和3l2pm 的长度交替变化，同时am轴的长度变为原来cr轴 的两倍，体积增加约1%。
微观结构对相变的影响
这表明多晶VO2薄膜在相变时，晶界是影 响相变的一个重要因素。薄膜中晶粒的非 取向性成为相变时的障碍。相变时就需要 额外的热能来克服能垒，推动相变发生， 所以相变对温度响应速度慢，热滞回线宽； 反之，相变过程快，热滞回线窄。同样晶 界上存在非相变物质时，也会影响相变的 连续性。
氧化钒相变原理
相变原理简介
1958年，科学家F.J.Morin在贝尔实验室发现钒和 钦的氧化物具有半导体一金属相变特性。实验表 明:促使氧化钒薄膜发生相变的条件是温度,实验得 到的二氧化钒薄膜的相变温度点为68℃(T=68℃)。 常温下,VO2薄膜呈现半导体状态,具有四方晶格结 构,对光波有较高的透射能力。当薄膜温度在外界 条件促使(例如吸收光能量)下升高到一定温度点t 时,薄膜原始状态迅速发生变化,此时VO2薄膜显示 金属性质,是单斜晶结构,对光波有较高的反射。薄 膜光谱特性由高透陡变为高反
相变晶体学
热力学也证明，VO2相变为一级相变，相 变前后具有体积的改变。氧八面体的结构 也从正八面体变为偏八面体，两个V-O键间 的夹角由90°变为78～99°，如图3所示。
图2 VO2 两种晶胞结构示意图(黑点为V4+,白点为O2-
图3 VO2 相变时的氧八面体变化
VO2的相变时的能带变化
1 掺杂对相变的影响 2 内应力对相变的影响 3 微观结构对相变的影响 4 V 离子价态及晶体缺陷对相变的影响
掺杂对相变的影响
实验已证明，掺杂可以改变VO2的相变温度。由能带理论 可知，VO2相变的原因是温度变化时，π*轨道和d‖轨道 之间的位置关系发生改变，使电子运动由连续变为不连续， 从而显示出导体和半导体的性质。如果在V的d‖轨道引入 多余电子，电子浓度增加，使d‖带分裂间隙减小，使驱 动电子运动所需的热驱动力减小，结果相变温度降低。由 晶体学知道，在单斜相中钒离子沿c轴形成V4+-V4+同极 结合而显半导体性质，掺杂离子会通过对VO2中氧离子或 钒离子的取代来破坏V4+-V4+的同极结合。随着V4+-V4+ 同极结合的减少，VO2的单斜相结构变得不稳定，从而使 得VO2相变温度降低。
图4 掺入W( )和Mo( )的量与相变温度的关系
掺杂对相变的影响
W.Burkhardt首次研究了W与F元素混合掺 入对VO2薄膜相变温度的影响，发现两种 元素混合掺入后比单独掺杂使VO2的相变 温度降得更低，当掺入2.1%（原子分数）F、 1.8%（原子分数）W时，VO2薄膜在0℃即 发生相变。
