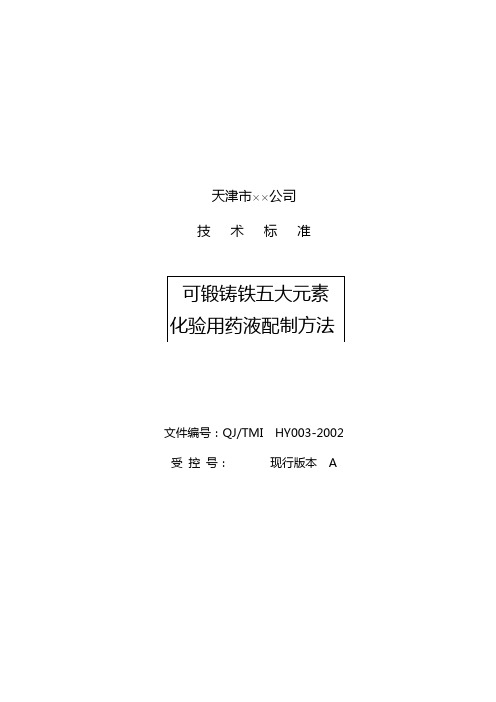

可锻铸铁五大元素分析方法
天津市××公司
技术标准
文件编号：QJ/TMI HY004-2002 受控号：现行版本 A
拟制：日期：
审核：日期：
批准：日期：
天津市××技术标准
可锻铸铁五大元素分析方法
现行版本：A 部门编号：33 修改号：0 QJ/TMI HY004-2002 页码：1/6 1.范围
本标准规定了玛钢管件五大元素（C、S、Si、Mn、Cr）的分析方法。
本标准只适用于玛钢管件五大元素（C、S、Si、Mn、Cr）的分析。
2.分析方法：
2.1 碳、硫的化验
2.1.1 方法要点（非水滴定法定碳、碘酸钾定硫）：
试样在氧气流中经高温燃烧后，生成CO2和SO2，首先导入硫吸收杯，被淀粉溶液吸收后生成亚硫酸，以碘酸钾标准溶液滴定使亚硫酸氧化为硫酸。根据碘酸钾标准溶液消耗的体积来计算硫的含量。未被吸收的CO2和O2导入碳吸收杯，被含有百里酚酞指示剂的乙醇--乙醇铵—氢氧化钾混合液吸收。根据碱性非水溶液消耗的体积计算碳的含量。
2.1.2 试剂：
氢氧化钾5ml、茜黄素R5ml、百里香酚酞10ml、三乙醇铵30ml、丙三醇20ml、以无水乙醇稀释至1000ml摇匀；
氢氧化钾：50%（于塑料瓶中存放）；0.1%的无水乙醇溶液；0.5%的无水乙醇溶液；
碘酸钾溶液（0.05N）：称取1.78g碘酸钾溶于水后稀释至1000ml（此为测硫母液）；
碘酸钾滴定液：分取28ml 0.05N碘酸钾母液稀释至1000ml，加1g碘化钾摇匀；
淀粉溶液：称取4g淀粉，用少量水拌匀成糊状，溶于300ml左右的沸水中，再沸腾5分钟左右再稀释至5000ml，加浓盐酸50ml摇匀。
2.1.3 分析方法：
2.1.
3.1 使用专用碳硫分析仪操作。
2.1.
3.2 称标样与试样各250mg。
2.1.
3.3 接通氧气，调整氧气输出压力为0.04Mpa。
2.1.
3.4 坩锅内先放入少许添加剂铺平坩锅底面，后放入标样，再放入少许助燃剂，用坩锅夹移臵坩锅座内，合上坩锅座。
2.1.
3.5 依次打开“前氧”“后控”开关，流量调整为80~120升/小时。
2.1.
3.6 观察滴定前碳、硫吸收杯中各自药液的颜色（约为淡兰色），记录滴定前碳、硫滴定液的位臵。
2.1.
3.7 打开“引弧”，时间约0.4秒，使标样燃烧，双手分别捏住滴定管将滴定液滴入碳吸收杯和硫吸收杯，并始终保持吸收杯中的溶液为淡兰色，
滴至吸收杯中的溶液颜色与滴定前颜色一致为止。
2.1.
3.8 依次关闭“后控”“前氧”开关，记录滴定标样碳、硫所消耗滴定液的毫升数。
2.1.
3.9 按上述方法做试样，记录滴定试样碳、硫所消耗滴定液的毫升数。2.1.4 计算：
标样中碳的含量x滴定试样碳所消耗滴定液的毫升数
C%=
滴定标样碳所消耗滴定液的毫升数。
标样中硫的含量x滴定试样硫所消耗滴定液的毫升数
S%=
滴定标样硫所消耗滴定液的毫升数
2.1.5 注意事项：
2.1.5.1 每次滴定后，应将碳、硫滴定管中的滴定液加满，以便做下一个试样。
2.1.5.2 新仪器或维修后的仪器，在做试样前需做几个废样，以便驱赶管道
2.1.5.3本方法为碳、硫联测，滴定时先是二氧化硫吸收，然后二氧化碳吸收。注意碳吸收液上部要保持兰色，防止跑碳。硫接近终点时要梢等一下，然后再慢慢至终点。否则容易过量。
2.2 硅的化验
2.2.1 方法要点（硅钼兰光度法）：
试样以硝酸溶解，过硫酸铵氧化，加钼酸铵与硅酸铬合成硅目杂多酸，在草酸存在下，用硫酸亚铁铵还愿成钼兰，以光度法测定硅含量。
2.2.2 试剂：
1+3 硝酸；过硫酸铵溶液 30%；
草酸溶液 1%；钼酸铵溶液 2%；
硫酸亚铁铵溶液 2%：取硫酸亚铁铵2g，放入100ml容量瓶中，加入硫酸1ml，稀释至刻度。
2.2.3 分析方法：
精确称取试样0.2g，放入300ml锥形瓶中，加1+3硝酸50ml，加热溶解至NO2烟冒尽，加入30%的过硫酸铵溶液5ml，煮沸30秒，过滤到100ml容量瓶中，稀释至刻度作母液备用。
用吸管吸取母液0.5ml到试管中，加2%的钼酸铵溶液2ml，在室温下放5分钟，加1%的草酸溶液5ml，再加2%的硫酸亚铁铵溶液5ml摇匀，比色测定。
2.2.4 比色方法的确定：
称1个与被测试样硅含量近似的标准样品，按同样方法操作，于680nm波长，以水为参比测定吸光度，采用标样计算法计算出硅的百分含量。
A1
Si% = C
A2
A1：试样的吸光度
QJ/TMI HY004-2002 页码：4/6
A2：标样的吸光度
C：标样的已知硅含量
2.2.5 注意事项：
2.2.5.1 比色液放臵时间不宜太长，一般应在3分钟内完成比色。
2.2.5.2 在溶解试样时电炉温度不宜过高，时间不宜太长，否则结果偏低。
2.2.5.3 每班必须测定一个标样的吸光度作为计算标准。
2.2.5.4 分析试样时，一定要先做标样。
2.3 锰的化验
2.3.1 方法要点（过硫酸铵容量法）：
试样用混酸溶解，以硝酸银作催化剂，过硫酸铵氧化，亚硝酸钠滴定，光度法测定锰量。
2.3.2 试剂：
过硫酸铵溶液 30%；亚硝酸钠溶液 2%
硝酸银溶液 1% 硝酸银溶液 2.5%
硫磷混合酸（1：1：8）：硫酸（比重1.84）100ml、水800ml，冷却后加磷酸（比重1.7）100ml，摇匀。
2.3.3 分析方法：
精确称取试样0.2g，放入300ml锥形瓶中，加1+3硝酸50ml，加热溶解至NO2烟冒尽，加入30%的过硫酸铵溶液5ml，煮沸30秒，过滤到100ml容量瓶中，稀释至刻度作母液备用。
用吸管吸取母液10ml于50ml容量瓶中，加1%的硝酸银溶液1ml，加30%的过硫酸铵溶液5ml，在加热煮沸30秒，冷却后稀释至刻度，比色测定。2.3.4 比色方法的确定：
称1个与被测试样锰含量近似的标准样品，按同样方法操作，于680nm波长，以水为参比测定吸光度，采用标样计算法计算出锰的百分含量。
QJ/TMI HY004-2002 页码：5/6
A1
Mn% = C
A2
A1：试样的吸光度
A2：标样的吸光度
C：标样的已知锰含量
2.3.5 注意事项：
2.3.5.1 过硫酸铵溶液现用现配，一般不宜过夜。
2.3.5.2 加热煮沸时，时间不宜太长，否则结果偏低。
2.3.5.3 当二价锰氧化为七价锰时，要立即进行比色，不得超过10分钟。
2.3.5.4 每班必须测定一个标样的吸光度作为计算标准。
2.4 铬的化验
2.4.1 方法要点（过硫酸铵氧化容量法）：
试样用硫磷混合酸溶解，以硝酸银作催化剂，以过硫酸铵氧化铬，然后用硫酸亚铁铵标准溶液将铬酸还原滴定。
2.4.2 试剂：
硫磷混合酸（1：1：8）：硫酸（比重1.84）100ml、水800ml，冷却后加磷酸（比重1.7）100ml，摇匀。
硝酸银溶液 2.5%；浓硝酸；
过硫酸铵溶液 30%；尿素；
亚硝酸钠溶液 2%；
定铬指示剂：称2g指示剂（N—苯基邻酸氨基苯磷酸），2g无水碳酸钠，在加入1000ml水于烧杯中煮沸，溶解后过滤。
硫酸亚铁铵标准溶液（约0.03N）及滴定方法：（见可锻铸铁五大元素化验用药液配臵方法）
QJ/TMI HY004-2002 页码：6/6
2.4.3 分析方法：
称试样250mg于大三角瓶中，加硫磷混合酸50ml，加热溶解后，加浓硝酸滴至止沸，再加硝酸银溶液5ml，加过硫酸铵溶液5ml，煮沸至紫红色后凉水冲凉。加一勺尿素，滴亚硝酸钠溶液至白色，加7滴定铬指示剂变红色，最后加硫酸亚铁铵标准溶液滴定至亮绿色。以硫酸亚铁铵标准溶液的毫升数X 滴定度计算。(1 ml硫酸亚铁铵标准溶液相当于含铬0.04%)
A x L x 100
Cr=
G
式中：A：1 ml硫酸亚铁铵溶液相当于铬的克数
L：所消耗的硫酸亚铁铵溶液的ml数
G：试样克数
参考资料：
GB 223.11---91 《过硫酸铵氧化容量法测定铬量》
《工厂分析化学手册》、《实用金属材料分析方法》
材料分析方法课后答案(更新至第十章)
材料分析方法课后练习题参考答案 2015-1-4 BY：二专业の学渣 材料科学与工程学院
3.讨论下列各组概念的关系 答案之一 (1）同一物质的吸收谱和发射谱； 答：λk吸收〈λkβ发射〈λkα发射 (2）X射线管靶材的发射谱与其配用的滤波片的吸收谱。 答：λkβ发射（靶）〈λk吸收(滤波片)〈λkα发射（靶）。任何材料对X射线的吸收都有一个Kα线和Kβ线。如Ni 的吸收限为0.14869 nm。也就是说它对0.14869nm波长及稍短波长的X射线有强烈的吸收。而对比0.14869稍长的X射线吸收很小。Cu靶X射线:Kα=0.15418nm Kβ=0.13922nm。 (3）X射线管靶材的发射谱与被照射试样的吸收谱。 答：Z靶≤Z样品+1 或Z靶>>Z样品 X射线管靶材的发射谱稍大于被照射试样的吸收谱，或X射线管靶材的发射谱大大小于被照射试样的吸收谱。在进行衍射分析时，总希望试样对X射线应尽可能少被吸收，获得高的衍射强度和低的背底。 答案之二 1）同一物质的吸收谱和发射谱； 答：当构成物质的分子或原子受到激发而发光，产生的光谱称为发射光谱，发射光谱的谱线与组成物质的元素及其外围电子的结构有关。吸收光谱是指光通过物质被吸收后的光谱，吸收光谱则决定于物质的化学结构，与分子中的双键有关。 2）X射线管靶材的发射谱与其配用的滤波片的吸收谱。 答：可以选择λK刚好位于辐射源的Kα和Kβ之间的金属薄片作为滤光片，放在X射线源和试样之间。这时滤光片对Kβ射线强烈吸收，而对Kα吸收却少。 6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？ 答：eVk=hc/λ Vk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv) λ0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm) 其中h为普郎克常数，其值等于6.626×10-34 e为电子电荷，等于1.602×10-19c 故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。 7、名词解释：相干散射、非相干散射、荧光辐射、吸收限、俄歇效应 答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。 ⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。
分析方法总结及优缺点
一、德尔菲法 优点： 1、能充分发挥各位专家的作用，集思广益，准确性高。 2、能把各位专家意见的分歧点表达出来，取各家之长，避各家之短。 3、权威人士的意见影响他人的意见； 4、有些专家碍于情面，不愿意发表与其他人不同的意见； 5、出于自尊心而不愿意修改自己原来不全面的意见。 缺点： 德尔菲法的主要缺点是过程比较复杂，花费时间较长。 适用范围：项目规模宏大且环境条件复杂的预测情境。 二、类比法 优点：1、它不涉及任何一般性原则，它不需要在“一般性原则”的基础上进行推理。它只是一种由具体情况到具体情况的推理方式，其优越性在于它所得出的结论可以在今后的超出原案例事实的情况下进行应用。 2、类比法比其他方法具有更高的精确性； 3、类比过程中的步骤可以文档化以便修改。 缺点： 1 严重依赖于历史数据的可用性； 2 能否找出一个或一组好的项目范例对最终估算结果的精确度有着决 定性的影响； 3 对初始估算值进行调整依赖于专家判断。 适用范围：类比法是按同类事物或相似事物的发展规律相一致的原则，对预测目标事物加以对比分析，来推断预测目标事物未来发展趋向与可能水平的一种预测方法。类比法应用形式很多，如由点推算面、由局部类推整体、由类似产品类推新产品、由相似国外国际市场类推国内国际市场等等。类比法一般适用于预测潜在购买力和需求量、开拓新国际市场、预测新商品长期的销售变化规律等。类比法适合于中长期的预测。 三、回归分析法
优点：1、从收入动因的高度来判断收入变化的合理性，彻底抛弃了前述“无重大波动即为正常”的不合理假设。并且，回归分析不再只是简单的数据比较，而是以一整套科学的统计方法为基础。 、运用回归方法对销售收入进行分析性复核，可以考虑更多的影响因素作为解释变量，即使被审计单位熟悉了这种方法，其粉饰和操纵财务报表的成本也十分高昂。 缺点：需要掌握大量数据， 应用：社会经济现象之间的相关关系往往艰以用确定性的函数关系来描述，它们大多是随机性的，要通过统计观察才能找出其中规律。回归分桥是利用统计学原理描述随机变量间相关关系的一种重要方法。 四、时间序列分析法 优点：根据市场过去的变化趋势预测未来的发展，根据客观事物发展的这种连续规律性，运用过去的历史数据，通过统计分析，进一步推测市场未来的发展趋势。 缺点：运用时间序列分析进行量的预测，实际上将所有的影响因素归结到时间这一因素上，只承认所有影响因素的综合作用，并在未来对预测对象仍然起作用，并未去分析探讨预测对象和影响因素之间的因果关系。由于事物的发展不仅有连续性的特点，而且又是复杂多样的。。 适用范围：中短期预测 五、弹性系数分析法 优点：简单易行，计算方便，计算成本低；需要的数据少，应用灵活广泛。 缺点：1、分析带有一定的局部性和片面性。只考虑两个变量间的关系，忽略了其他相关变量的影响； 2、结果比较粗糙，很多时候要根据弹性系数的变动趋势对弹性系数进行 修正。 应用：应用利用弹性系数预测未来时期能源需求时，可以通过对未来产业结构变化趋势、技术节能潜力等因素的分析，以及参照世界大多数国家发展历程中所皇现的共同规律，给出未来年份能源消费弹性系数的变化趋势或构想方案，以预测未来的能源需求量。
元素分析知识总结
元素分析知识总结 第一章．原子吸收光谱 1·共振线，第一共振线 共振吸收线：原子由基态跃迁到激发态所吸收的谱线。 第一共振线：由基态跃迁到能量最低的激发态所吸收的谱线。这条谱线强度最大， 灵敏度最高。 2·原子吸收谱线的自然宽度、中心频率、半峰宽 原子吸收线并非是一条严格的几何线，而是占据着极窄的频率范围，具有一定 的自然宽度。原子吸收光谱的轮廓以原子吸收谱线的中心频率和半宽度来表征。 半宽度(Δv):是指在极大吸收系数一半处，吸收光谱线轮廓上两点之间的频率差。 海森堡测不准原理：当核外电子跃迁到激发态时，激发态的能级和电子在激发态 停留的时间是测不准的，具有不确定度。即： E1 :E1 ±ΔE t1 : t1 ±Δt ΔE·Δt≥h/2π 只有当Δt→∞，ΔE→0 ，此时激发态的能量E1 才有定值，但是电子在激发态的时间只有约10-8，所以激发态的能量E1 是测不准的，只能是一个范围。 而电子在基态是稳定的，所以电子在基态停留时间的Δt→∞，所以ΔE→0 ， 基态能量E0具有定值。所以V= (E1 - E0）/h 是测不准的，中心频率具有不 确定度，所以原子吸收线具有自然宽度。自然宽度（ΔυN)一般为10-5nm数量 级。 中心频率半峰宽 3·为什么原子吸收线具有自然宽度？ 根据海森堡测不准原理：ΔE·Δt≥h/2π 电子在基态是稳定的，所以电子在基态停留时间的Δt→∞，所以ΔE→0 ， 基态能量E0具有定值。而电子在激发态的时间只有约10-8，所以激发态的能量 E1 是测不准的，只能是一个范围。所以谱线的频率V= (E1 - E0）/h 是测不准 的，中心频率具有不确定度，所以原子吸收线具有自然宽度。自然宽度（Δυ N)一般为10-5nm数量级。
五大元素对铸件的影响讲课稿
五大元素对铸件的影 响
浅谈五大元素对铸件的影响 摘要：本文主要阐述了碳、硅、锰、硫、磷五大元素在铸件及铸造过程中的影响及作用。 关键词：碳、硅、锰、硫、磷；影响；作用 铸铁的出现，方便了人类，从此我们就离不开了铸铁件，人们就把铸铁件用于制作各种制品，例如：小到螺丝钉、炊具、容器、农业机具等生活用品，大到汽车、飞机、轮船、大炮、坦克等建筑军事器械。铸铁的生产推动了人类社会文明的进步，随着科学技术和我国国民经济的发展，各行各业对铸铁件的质量提出了更高的要求，而铸铁件的铸造技术涉及了物理、化学、冶金、机械等多种学科，影响铸铁件质量的因素很多，因此正确地使用合理的铸造技术是提高铸铁件质量的保证，而影响铸铁件质量铸造过程的主要因素有：冷却速度、化学成分、温度、气体、炉料等，这就要求人们认真考虑这些因素对铸铁件的影响。本人结合几年来的工作经验，现以化学成分为例，浅谈五大元素对铸件的影响。 影响铸件品质的常规元素主要有五种，分别是碳、硅、锰、硫、磷，以上元素我们叫做基本元素或俗称五大元素。它们是直接影响铸件物理性能的一个重要因素。其主要作用如下： 一、碳元素是铸铁中最基本的成分。它不但是区分钢或铁的主要依据，含碳量大于1.7%是铁，低于1.7%的称为钢，而且，在铸造过程中，碳影响着铸件的力学性能。在铸造中适当的碳促进石墨化，减小白口倾向，即减少渗碳体、珠光体、三元磷共晶，增加铁素体，因而降低硬度改善加工性能；碳促进镁吸收率的提高；改善球化，以达到预期效果；碳能改善流动性，增加凝固时的体
积膨胀；碳提高吸振性，减摩性，导热性。但碳含量过高引起石墨漂浮，恶化力学性能，过低又易产生缩孔松缩等缺陷。所以，对不同质量要求的铸件，合理选配碳含量一般是提高铸件质量的一种途径，例如：灰铁含碳量大多在 2.6%- 3.6%，球墨铸铁在3.5%-3.9%。碳对中锰球墨铸铁的力学性能影响不明显，一般碳量高于3.9%时易出现石墨漂浮，影响铸铁质量，碳低于3.0%时，不利于石墨化故一般控制碳量在3.0%-3.8%为宜。 二、硅元素是铸件中的有益元素，它和碳元素一样，能促进石墨化，以孕育剂的方式添加的硅作用更明显。对于铸态球磨铸件，增加含硅量有双重作用，一方面它使渗碳体、珠光体、三元磷共晶减少，铁素体增加，因而降低强度和硬度，改善铸件塑性；另一方面硅固溶强化铁素体，使屈服点和硬度提高；硅改善铸造流动性，增大凝固时体积膨胀；硅能改善耐热、耐蚀性。增加硅量，特别是孕育硅量，能够显著的控制碳化物的数量，因此，硅是抑制中锰球墨铸铁白口倾向的强力元素。硅在一定范围内，有利于强度和韧性的提高，但使抗磨性能有所降低。故要取合适的量。一般情况下，灰铸件硅含量在 1.2%-3.0%，球墨铸件中硅在 2.0%- 3.0%。 三、锰是铸件重要元素之一，适量的锰，有助于生成纹理结构，增加坚固性和强度及耐磨性。锰和硫一样都是稳定的化合物，是阻碍石墨化的元素，当与硫共存时，锰与硫的亲和力较大，会结合成MnS等化合物，在适当温度时，不仅无阻碍石墨化作用，还能中和硫，起着除硫作用。锰达到一定量时，能使铸件强度高、硬度高、密度高、耐磨等优点，此时硅量也相应提高。锰易在共晶团边界产生偏析，铸态下易生成碳化物，增加锰量，会恶化力学性能。因此锰的含量一般应低。但是锰能稳定奥氏体，促使形成奥氏体基体时，
材料测试分析方法(究极版)
绪论 3分析测试技术的发展的三个阶段？ 阶段一：分析化学学科的建立；主要以化学分析为主的阶段。 阶段二：分析仪器开始快速发展的阶段 阶段三：分析测试技术在快速、高灵敏、实时、连续、智能、信息化等方面迅速发展的阶段4现代材料分析的内容及四大类材料分析方法？ 表面和内部组织形貌。包括材料的外观形貌（如纳米线、断口、裂纹等）、晶粒大小与形态、各种相的尺寸与形态、含量与分布、界面（表面、相界、晶界）、位向关系（新相与母相、孪生相）、晶体缺陷（点缺陷、位错、层错）、夹杂物、内应力。 晶体的相结构。各种相的结构，即晶体结构类型和晶体常数，和相组成。 化学成分和价键（电子）结构。包括宏观和微区化学成份（不同相的成份、基体与析出相的成份）、同种元素的不同价键类型和化学环境。 有机物的分子结构和官能团。 形貌分析、物相分析、成分与价键分析与分子结构分析四大类方法 四大分析：1图像分析：光学显微分析（透射光反射光），电子（扫描，透射），隧道扫描，原子力2物象：x射线衍射，电子衍射，中子衍射3化学4分子结构：红外，拉曼，荧光，核磁 获取物质的组成含量结构形态形貌及变化过程的技术 材料结构与性能的表征包括材料性能，微观性能，成分的测试与表征 6.现代材料测试技术的共同之处在哪里？ 除了个别的测试手段（扫描探针显微镜）外，各种测试技术都是利用入射的电磁波或物质波（如X射线、高能电子束、可见光、红外线）与材料试样相互作用后产生的各种各样的物理信号（射线、高能电子束、可见光、红外线），探测这些出射的信号并进行分析处理，就课获得材料的显微结构、外观形貌、相组成、成分等信息。 9.试总结衍射花样的背底来源，并提出一些防止和减少背底的措施 衍射花样要素：衍射线的峰位、线形、强度 答:(I)花材的选用影晌背底; (2)滤波片的作用影响到背底;(3)样品的制备对背底的影响 措施：（1）选靶靶材产生的特征x射线（常用Kα射线）尽可能小的激发样品的荧光辐射，以降低衍射花样背底，使图像清晰。（2）滤波，k系特征辐射包括Ka和kβ射线，因两者波长不同，将使样品的产生两套方位不同得衍射花样;选择浪滋片材料，使λkβ靶<λk滤<λkα，Ka射线因因激发滤波片的荧光辐射而被吸收。(3)样品，样品晶粒为50μm左右，长时间研究，制样时尽量轻压，可减少背底。 11.X射线的性质; x射线是一种电磁波，波长范围:0.01~1000à X射线的波长与晶体中的原子问距同数量级，所以晶体可以用作衍射光栅。用来研究晶体结构，常用波长为0.5~2.5à 不同波长的x射线具有不同的用途。硬x射线:波长较短的硬x封线能量较高，穿透性较强，适用于金属部件的无损探伤及金属物相分析。软x射线:波长较长的软x射线的能量较低，穿透性弱，可用干分析非金属的分析。用于金属探伤的x射线波长为0.05~0.1à当x射线与物质(原子、电子作用时，显示其粒子性，具有能量E＝h 。产生光电效应和康普顿效应等 当x射线与x射线相互作用时，主要表现出波动性。 x射线的探测:荧光屏（ZnS），照相底片，探测器
材料分析方法复习总结
Ｘ射线：波长很短的电磁波 特征Ｘ射线：是具有特定波长的X射线，也称单色X射线。 连续Ｘ射线：是具有连续变化波长的X射线，也称多色X射线。 荧光Ｘ射线：当入射的X射线光量子的能量足够大时，可以将原子内层电子击出，被打掉了内层的受激原子将发生外层电子向内层跃迁的过程，同时辐射出波长严格一定的特征X射线 二次特征辐射：利用X射线激发作用而产生的新的特征谱线 Ka辐射：电子由L层向K层跃迁辐射出的K系特征谱线 相干辐射：X射线通过物质时在入射电场的作用下，物质原子中的电子将被迫围绕其平衡位置振动，同时向四周辐射出与入射X射线波长相同的散射X射线，称之为经典散射。由于散射波与入射波的频率或波长相同，位相差恒定，在同一方向上各散射波符合相干条件，称为相干散射 非相干辐射：散射位相与入射波位相之间不存在固定关系，故这种散射是不相干的 俄歇电子：原子中一个K层电子被激发出以后，L层的一个电子跃迁入K层填补空白，剩下的能量不是以辐射 原子散射因子：为评价原子散射本领引入系数f (f≤E)，称系数f为原子散射因子。他是考虑了各个电子散射波的位相差之后原子中所有电子散射波合成的结果 结构因子：定量表征原子排布以及原子种类对衍射强度影响规律的参数，即晶体结构对衍射强度的影响 多重性因素：同一晶面族{ hkl}中的等同晶面数 系统消光：原子在晶体中位置不同或种类不同引起某些方向上衍射线消失的现象 吸收限 1 x射线的定义性质连续X射线和特征X射线的产生 X射线是一种波长很短的电磁波 X射线能使气体电离，使照相底片感光，能穿过不透明的物体，还能使荧光物质发出荧光。呈直线传播，在电场和磁场中不发生偏转；当穿过物体时仅部分被散射。对动物有机体能产生巨大的生理上的影响，能杀伤生物细胞。 连续X射线根据经典物理学的理论，一个带负电荷的电子作加速运动时，电子周围的电磁场将发生急剧变化，此时必然要产生一个电磁波，或至少一个电磁脉冲。由于极大数量的电子射到阳极上的时间和条件不可能相同，因而得到的电磁波将具有连续的各种波长，形成连续X射线谱。 特征X射线处于激发状态的原子有自发回到稳定状态的倾向，此时外层电子将填充内层空位，相应伴随着原子能量的降低。原子从高能态变成低能态时，多出的能量以X射线形式辐射出来。因物质一定，原子结构一定，两特定能级间的能量差一定，故辐射出的特征X射波长一定。 2 x 射线方向理论布拉格方程和艾瓦尔德图解 3 试述解决X射线衍射方向问题常用方法有哪些并进行比较 4 简述材料研究X射线试验方法在材料研究中的主要应用 精确测定晶体的点阵常数物相分析宏观应力测定测定单晶体位相测定多晶的织够问题 5 试推导布拉格方程，解释方程中各符号的意义并说明布拉格方程的应用 假设： 1）晶体视为许多相互平行且d相等的原子面 2）X射线可照射各原子面 3）入射线、反射线均视为平行光 一束波长为λ的平行X射线以θ照射晶体中晶面指数为(hkl)的各原子面，各原子面产生反射。 当Ⅹ射线照射到晶体上时，考虑一层原子面上散射Ⅹ射线的干涉。 当Ⅹ射线以θ角入射到原子面并以θ角散射时，相距为a的两原子散射x射的光程差为： 即是说，当入射角与散射角相等时，一层原子面上所有散射波干涉将会加强。与可见光的反射定律相类似，Ⅹ射线从一层原子面呈镜面反射的方向，就是散射线干涉加强的方向，因此，常将这种散射称
(完整版)材料分析方法期末考试总结
材料分析方法 1．x射线是一种波长很短的电磁波，具有波粒二相性，粒子性往往表现突出，故x射线也可视为一束具有一定能量的光量子流。X射线有可见光无可比拟的穿透能力，可使荧光物质发光，可使气体或其它物质电离等。 2．相干散射：亦称经典散射，物质中的电子在X射线电场的作用下，产生强迫振动。这样每个电子在各方向产生与入射X射线同频率的电磁波。新的散射波之间发生的干涉现象称为相干散射。 3．不相干散射：亦称量子散射，X射线光子与束缚力不大的外层电子，或自由电子碰撞时电子获得一部分动能成为反冲电子，X射线光子离开原来方向，能量减小，波长增加。 4．吸收限：物质原子序数越大，对X射线的吸收能力越强；对一定的吸收体，X射线的波长越短，穿透能力越强，表现为吸收系数的下降，但随着波长的的降低，质量吸收系数并非呈连续的变化，而是在某些波长位置上突然升高，出现了吸收限。 5．荧光辐射：由入射X射线所激发出来的特征X射线称为荧光辐射（荧光X 射线，二次X射线）。 6．俄歇效应：由于光电效应而处于激发态的原子还有一种释放能量的方式，及俄歇效应。原子中一个K层电子被入射光量子击出后，L层一个电子跃入K层填补空位，此时多余的能量不以辐射X光量子放出，而是以另一个L层电子活的能量跃出吸收体，这样的一个K层空位被两个L层空位代替的过程称为俄歇效应，跃出的L层电子称为俄歇电子。 7．光电子：当入射光量子的能量等于或大于吸收体原子某壳体层电子的结合能时，此光量子就很容易被电子吸收，获得能量的电子从内层溢出，成为自由电子，称为光电子。原子则处于激发态，这种原子被入射辐射电离的现象即光电效应。8．滤波片的作用：滤波片是利用吸收限两侧吸收系数差很大的现象制成的，用以吸收不需要的辐射而得到基本单色的光源。 9．布拉格方程只是获得衍射的必要条件而非充分条件。 10．晶面（hkl）的n级反射面（nh nk nl），用符号（HKL）表示，称为反射面或干涉面。 11．掠射角是入射角（或反射角）与晶面的夹角，可表征衍射的方向。 12．衍射极限条件：在晶体中，干涉面的划取是无极限的，但并非所有的干涉面均能参与衍射，因存在关系dsinθ=λ/2,或d>=λ/2,说明只有间距大于或等于X 射线半波长的那些干涉面才能参与反射。 13．劳埃法：采用连续X射线照射不动的单晶体，因为X射线的波长连续可变，故可从中挑选出其波长满足布拉格关系的X射线使产生衍射。 14．周转晶体法：采用单色X射线照射转动的单晶体，并用一张以旋转轴为轴的圆筒形底片来记录。 15．粉末法：采用单色X射线照射多晶体，试样是由数量众多、取向混乱的微晶体组成。 16．吸收因数：由于试样本身对X射线的吸收，使衍射强度的实测值与计算值不符，为了修正这一影响，则在强度公式中乘以吸收因数。 17．温度因数：原子热振动使晶体点阵原子排列的周期性受到破坏，使得原来严格满足布拉格条件的相干散射产生附加的相差，从而使衍射强度减弱。为修正实验温度给衍射强度带来的影响，需要在积分强度公式中乘以温度因数。
压铸铝合金中各元素的作用和影响
?压铸铝合金中各元素的作用和影响 ?发布时间:2009-11-9 16:57:02 来源：互联网文字【大中小】 ?（一）日本ADC12 牌号合金 （二）压铸铝合金中各元素的作用和影响 1. 硅（Si） 硅是大多数压铸铝合金的主要元素。它能改善合金的铸造性能。硅与铝能组成固溶体。在577℃时，硅在铝中的溶解度为1.65％，室温时为0.2％、含硅量至11.7％时，硅与铝形成共晶体。提高合金的高温造型性，减少收缩率，无热裂倾向。二元铝基合金有高的耐蚀性。当合金中含硅量超过共晶成分，而铜、铁等杂质又多时，即出现游离硅的硬质点，使切削加工困难，高硅铝合金对铸件坩埚的熔蚀作用严重。 2. 铜（Cu） 铜和铝组成固溶体，当温度在548℃时，铜在铝中的溶解度应为5.65％，室温时降至0.1％左右，增加含铜量，能提高合金的流动性，抗拉强度和硬度，但降低了耐蚀性和塑性，热裂倾向增大。 3. 镁（Mg） 在高硅铝合金中加入少量（约0.2～0.3％）的镁，可提高强度和屈服极限，提高了合金的切削加工性。含镁8％的铝合金具有优良的耐蚀性，但其铸造性能差，在高温下的强度和塑性都低，冷却时收缩大，故易产生热裂和形成疏松。 4. 锌（Zn） 锌在铝合金中能提高流动性，增加热脆性，降低耐蚀性，故应控制锌的含量在规定范围中。至于含锌量很高的ZL401 铝合金却具有较好的铸造性能和机械性能，切削加工也比较好。 5. 铁（Fe） 在所有铝合金中都含有害杂质。因铝合金中含铁量太高时，铁以FeAl3、Fe2Al7和Al－Si－Fe 的片状或针状组织存在于合金中，降低机械性能，这种组织还会使合金的流动性减低，热裂性增大，
总结分析自身优缺点
总结分析自身优缺点 优点： 1、做人真诚，做事认真负责。 2、喜欢与人交往，善于组织策划活动和项目。 3、积极务实，敢于主动承担自己的责任。 4、能坚持。确定了正确方向，我就能把所有的力气砸向那个方向。有执行能力。 5、勤奋，善于学习自己感兴趣的知识和事物。做事喜欢列个计划，分出轻重缓急。 缺点： 1、性格方面的弱点，有时给自己压力过大，急于求成，过犹不及。 2、在担任团队领导的时候，涉及到队员的利益的时候，有时为队员考虑的太多，导致做决定的时候会花比较多的时间。 3、工作起来，有时会忘记时间。昨天晚上就很晚睡，大概24：00过的样子，一直忙省分行领导给的2009届新入行大学生培训电子杂志的工作。 对未来职业生涯的展望和规划 我，金融学和信息管理与信息系统双学位毕业，对金融有很浓厚的兴趣。我有一个人生目标：做最有影响力的自己。它不是靠哗众取宠能够得来的，而是需要不断提升梦想的高度、拓展心灵的宽度、累积思想的厚度！我相信，我的人生目标在以后的路上会一直影响我的职业生涯。 有了梦想还要有明确的规划，更要有实际的行动。要记住仰望星空，更要在仰望星空的同时看看脚下，从本职做起、从小事做起、从细节做起，不断努力跳跃并尝试触摸自己的梦想。我知道，我们每个人都会分到下边分理处做柜台，我赞同这种安排，我明白，银行中几乎所有的产品都是会通过柜台面向我们的客户，假如没有柜员的锻炼，我相信，把我们分到其他业务岗位，我们很难上手，因为我们少了在柜员岗的锻炼，不熟悉业务和产品。相反，在我们经历了柜员岗的锻炼后，再把我们分到其他岗位上，我相信，那时我们会更加的有自信，也能更好的完成工作。所以，我会珍惜在柜员岗的机会，铆劲提升自身的业务能力，熟练掌握我们的产品。力争做个业务骨干！这是我在柜员岗对自己一个总体要求！ 在柜员岗夯实了业务和产品的基础后，我目前的想法是进公司业务部和销售部门（理财和销贷）工作。公司业务部很累，压力很大，很有挑战，我清楚！但我相信自己的做事态度
基体为铁素体的球墨铸铁五大元素的影响
基体为铁素体的球墨铸铁(简称球铁)，具有一定强度、良好的冲击韧性和塑性，可由铸态或经退火获得。 金相组织石墨的形态和金属基体组织对其韧性有很大的影响。(1)石墨形态的影响。在金属基体组织合格条件下，石墨形状对伸长率和冲击值影响极大：片状石墨严重割裂了金属基体，其尖角处应力集中，因此片状石墨铸铁呈脆性，冲击值很低，强度被大大削弱；而球铁则不同，只要基体组织合格，球化率愈高韧性愈好。(2)基体组织的影响。铁素体球铁的基体组织以铁素体为主，余为珠光体。渗碳体和磷共晶是有害组织，一般分别控制在3%和1%以下。铁素体含量愈高则韧性愈好。珠光体数量增加，则冲击值和伸长率下降。珠光体一般应在10%以下，且为分散存在，这样对韧性影响不大。 化学成分在适当的孕育工艺条件下，提高碳当量将增加铁素体的含量，因而冲击值、伸长率随之上升，但碳当量过高，易引起石墨漂浮。石墨漂浮还和铸件厚度与冷却速度有关，砂型浇注中等厚度(10～40mm)的铸件，铸态铁素体球铁碳当量取4．4%～4．9%为宜，退火铁素体球铁的碳当量可取4．2%～4．8%，厚大件降低碳当量，薄小件提高碳当量。采用强化孕育工艺也宜降低碳当量。 各元素影响为： (1)碳。有利于石墨化和球化，提高碳量有利于发挥材料的韧性。 (2)硅。是强烈促进石墨化的元素，有利于提高韧性，硅的孕育作用能细化共晶团和使磷共晶分散。韧性铁素体球铁的终硅含量一般控制在2．7%以下，如果生铁含锰量≤0.5%、磷≤0.7%，则终硅量可放宽至3．O%左右。 (3)锰。阻碍渗碳体和珠光体的分解。球铁的激冷倾向本已相当高，故对铁素体球铁应控制锰含量，一般应低于0.4%。对用退火生产的韧性铁素体球铁，其含锰量允许在0.6%。 (4)磷。在铸铁中会形成脆相，特别是三元磷共晶或复合磷共晶对韧性危害极大，常采用如下措施以削弱磷的有害作用：提高碳量，采取高碳低硅的成分方案，以阻碍三元磷共晶的析出；强化孕育以细化共晶团，使磷共晶分散；920～980C退火，使三元磷共晶或复合磷共晶转变成二元磷共晶，减少磷共晶的数量，改善球墨形状。采用金属型浇注成麻口，即球墨和莱氏体及渗碳体组织，再经高温退火则可避免产生磷共晶。 (5)硫。其含量过高会使球化不稳定，而且会产生过多的硫化物夹杂，严重影响韧性，故要求原铁水硫量尽可能低，最好铁水采取脱硫措施(见铸铁碳当量和铸铁石墨漂浮)。 热处理欲保证球铁高韧性，需采用硅、锰、磷和杂质甚少的原生铁，许多国家采用高纯生铁效果很好。中国生铁来源很广，杂质含量较高，铸态韧性不稳定，铁lie所以对性能要求较高的铸件可采用退火的方法生产韧性球铁。
五大元素对铸件的影响
浅谈五大元素对铸件的影响 摘要：本文主要阐述了碳、硅、锰、硫、磷五大元素在铸件及铸造过程中的影响及作用。 关键词：碳、硅、锰、硫、磷；影响；作用 铸铁的出现，方便了人类，从此我们就离不开了铸铁件，人们就把铸铁件用于制作各种制品，例如：小到螺丝钉、炊具、容器、农业机具等生活用品，大到汽车、飞机、轮船、大炮、坦克等建筑军事器械。铸铁的生产推动了人类社会文明的进步，随着科学技术和我国国民经济的发展，各行各业对铸铁件的质量提出了更高的要求，而铸铁件的铸造技术涉及了物理、化学、冶金、机械等多种学科，影响铸铁件质量的因素很多，因此正确地使用合理的铸造技术是提高铸铁件质量的保证，而影响铸铁件质量铸造过程的主要因素有：冷却速度、化学成分、温度、气体、炉料等，这就要求人们认真考虑这些因素对铸铁件的影响。本人结合几年来的工作经验，现以化学成分为例，浅谈五大元素对铸件的影响。 影响铸件品质的常规元素主要有五种，分别是碳、硅、锰、硫、磷，以上元素我们叫做基本元素或俗称五大元素。它们是直接影响铸件物理性能的一个重要因素。其主要作用如下： 一、碳元素是铸铁中最基本的成分。它不但是区分钢或铁的主要依据，含碳量大于1.7%是铁，低于1.7%的称为钢，而且，在铸造过程中，碳影响着铸件的力学性能。在铸造中适当的碳促进石墨化，减小白口倾向，即减少渗碳体、珠光体、三元磷共晶，增加铁素体，因而降低硬度改善加工性能；碳促进镁吸收率的提高；改善球化，以达到预期效果；碳能改善流动性，增加凝固时的体积膨胀；碳提高吸振性，减摩性，导热性。但碳含量过高引起石墨漂浮，恶化力学性能，过低又易产生缩孔松缩等缺陷。所以，对不同质量要求的铸件，合理选配碳含量一般是提高铸件质量的一种途径，例如：灰铁含碳量大多在2.6%-3.6%，球墨铸铁在3.5%-3.9%。碳对中锰球墨铸铁的力学性能影响不明显，一般碳量高于3.9%时易出现石墨漂浮，影响铸铁质量，碳低于 3.0%时，不利于石墨化故一般控制碳量在3.0%-3.8%为宜。 二、硅元素是铸件中的有益元素，它和碳元素一样，能促进石墨化，以孕育剂的方式添加的硅作用更明显。对于铸态球磨铸件，增加含硅量有双重作用，一
钯元素测定分析方法验证报告
Palladium Analytical Method Validation Report 钯元素测定分析法验证报告Effective Day 生效日期：
TABLE OF CONTENTS 目录 1PURPOSE 目的 (3) 2SCOPE 围 (3) 3RESPONSIBILITIES^ (3) 4ABBREVIATIONS 缩略语 (3) 5REGULATIONS AND GUIDELINES 法规和指南 (4) 6REFERENCE DOCUMENTS 参考文件 (4) 7CONFIRMATION PREREQUISITES先决条件确认 (4) 8CONFIRM THE TEST RESULT确认检测结果汇总 (5) 9DEVIATION HANDING 偏差处理总结 (8) 10SUMMARY AND CONCLUSION 总结与结论 (8) 11ADVICE (IF ANY) 建议(如有) (8) 12ATTACHMENT LIST附件清单 (8)
1Purpose 目的 本验证报告的目的是通过记录在案的测试，证明原子吸收分光光度法适用于 原料药（API）中钯元素残留进行定量分析。证明此法适用于盐酸伐昔洛韦钯元素含量检测；6.00ppm 的限度本法可以检出。 2Scope 围 本验证报告适用于盐酸伐昔洛韦中钯元素测定分析法的验证。 3Responsibilities 职责 3.1验证委员会负责验证文件的审批。负责验证的协调工作，以保证本确认文件规定项目的 顺利实施。负责验证数据及结果的审核。 3.2质量管理部负责审核验证文件、及数据的最后确认。负责各种取样验证工作。 负责拟订验证文件。负责验证文件相关确认活动的实施。 3.3生产部负责建立设备档案。负责仪器、仪表的校正。 4Abbreviations 缩略语下面表格中规定了本案中使用的缩略语： 5Regulations and Guidelines 法规和指南 为编写本案，参考了以下法规和指南。 5.1法规 食品药品监督管理总局（CFDA ）,中国，药品生产质量管理规（2010 年修订），
材料分析方法部分课后习题答案(供参考)
第一章X 射线物理学基础 2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？ 答：1.5KW/35KV=0.043A。 4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。 答：因X 光管是Cu 靶，故选择Ni 为滤片材料。查表得：μ m α＝49.03cm2／g，μ mβ＝290cm2／g，有公式，，，故：，解得:t=8.35um t 6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？ 答：eVk=hc/λ Vk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv) λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm) 其中h为普郎克常数，其值等于6.626×10-34 e为电子电荷，等于1.602×10-19c 故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。 7、名词解释：相干散射、不相干散射、荧光辐射、吸收限、俄歇效应 答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。 ⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。 ⑶一个具有足够能量的χ射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ射线，这种由χ射线光子激发原子所发生的辐射过程，称荧光辐射。或二次荧光。 ⑷指χ射线通过物质时光子的能量大于或等于使物质原子激发的能量，如入射光子的能量必须等于或大于将K 电子从无穷远移至K 层时所作的功W，称此时的光子波长λ称为K 系的吸收限。 ⑸原子钟一个K层电子被光量子击出后，L层中一个电子跃入K层填补空位，此时多余的能量使L层中另一个电子获得能量越出吸收体，这样一个K层空位被两个L层空位代替的过程称为俄歇效应。 第二章X 射线衍射方向 2、下面是某立方晶第物质的几个晶面，试将它们的面间距从大到小按次序重新排列：（123），（100），（200），（311），（121），（111），（210），（220），（130），（030），（221），（110）。 答：立方晶系中三个边长度相等设为a，则晶面间距为d=a/ 则它们的面间距从大小到按次序是：（100）、（110）、（111）、（200）、（210）、（121）、（220）、（221）、（030）、（130）、
分析方法总结及优缺点
一、德尔菲法 优点：1、能充分发挥各位专家的作用，集思广益，准确性高。 2、能把各位专家意见的分歧点表达出来，取各家之长，避各家之短。 3、权威人士的意见影响他人的意见； 4、有些专家碍于情面，不愿意发表与其他人不同的意见； 5、出于自尊心而不愿意修改自己原来不全面的意见。 缺点： 德尔菲法的主要缺点是过程比较复杂，花费时间较长。 适用范围：项目规模宏大且环境条件复杂的预测情境。 二、类比法 优点：1、它不涉及任何一般性原则，它不需要在“一般性原则”的基础上进行推理。它只是一种由具体情况到具体情况的推理方式，其优越性在于它所得出的结论可以在今后的超出原案例事实的情况下进行应用。 2、类比法比其他方法具有更高的精确性； 3、类比过程中的步骤可以文档化以便修改。 缺点： 1 严重依赖于历史数据的可用性； 2 能否找出一个或一组好的项目范例对最终估算结果的精确度有着决 定性的影响； 3 对初始估算值进行调整依赖于专家判断。 适用范围：类比法是按同类事物或相似事物的发展规律相一致的原则，对预测目标事物加以对比分析，来推断预测目标事物未来发展趋向与可能水平的一种预测方
法。类比法应用形式很多，如由点推算面、由局部类推整体、由类似产品类推新产品、由相似国外国际市场类推国内国际市场等等。类比法一般适用于预测潜在购买力和需求量、开拓新国际市场、预测新商品长期的销售变化规律等。类比法适合于中长期的预测。 三、回归分析法 优点：1、从收入动因的高度来判断收入变化的合理性，彻底抛弃了前述“无重大波动即为正常”的不合理假设。并且，回归分析不再只是简单的数据比较，而是以一整套科学的统计方法为基础。 、运用回归方法对销售收入进行分析性复核，可以考虑更多的影响因素作为解释变量，即使被审计单位熟悉了这种方法，其粉饰和操纵财务报表的成本也十分高昂。 缺点：需要掌握大量数据， 应用：社会经济现象之间的相关关系往往艰以用确定性的函数关系来描述，它们大多是随机性的，要通过统计观察才能找出其中规律。回归分桥是利用统计学原理描述随机变量间相关关系的一种重要方法。 四、时间序列分析法 优点：根据市场过去的变化趋势预测未来的发展，根据客观事物发展的这种连续规律性，运用过去的历史数据，通过统计分析，进一步推测市场未来的发展趋势。 缺点：运用时间序列分析进行量的预测，实际上将所有的影响因素归结到时间这一因素上，只承认所有影响因素的综合作用，并在未来对预测对象仍然
影响材料性能的因素
1.0影响材料性能的因素 2.01.1碳当量对材料性能的影响字串9 决定灰铸铁性能的主要因素为石墨形态和金属基体的性能。当碳当量（）较高时，石墨的数量增加，在孕育条件不好或有微量有害元素时，石墨形状恶化。这样的石墨使金属基体能够承受负荷的有效面积减少，而且在承受负荷时产生应力集中现象，使金属基体的强度不能正常发挥，从而降低铸铁的强度。在材料中珠光体具有好的强度、硬度，而铁素体则质底较软而且强度较低。当随着 C、Si的量提高，会使珠光体量减少，铁素体量增加。因此，碳当量的提高将在石墨形状和基体组织两方面影响铸铁铸件的抗拉强度和铸件实体的硬度。在熔炼过程控制中，碳当量的控制是解决材料性能的一个很重要的因素。 1.2合金元素对材料性能的影响 在灰铸铁中的合金元素主要是指Mn、Cr、Cu、Sn、Mo等促进珠光体生成元素，这些元素含量会直接影响珠光体的含量，同时由于合金元素的加入，在一定程度上细化了石墨，使基体中铁素体的量减少甚至消失，珠光体则在一定的程度上得到细化，而且其中的铁素体由于有一定量的合金元素而得到固溶强化，使铸铁总有较高的强度性能。在熔炼过程控制中，对合金的控制同样是重要的手段。 1.3炉料配比对材料的影响字串4 过去我们一直坚持只要化学成分符合规范要求就应该能够获得符合标准机械性能材料的观点，而实际上这种观点所看到的只是常规化学成分，而忽略了一些合金元素和有害元素在其中所起的作用。如生铁是Ti的主要来源，因此生铁使用量的多少会直接影响材料中Ti的含量，对材料机械性能产生很大的影响。同样废钢是许多合金元素的来源，因此废钢用量对铸铁的机械性能的影响是非常直接的。在电炉投入使用的初期，我们一直沿用了冲天炉的炉料配比（生铁：25~35%，废钢：30~35%）结果材料的机械性能（抗拉强度）很低，当我们意识到废钢的使用量会对铸铁的性能有影响时及时调整了废钢的用量之后，问题很快得到了解决，因此废钢在熔化控制过程中是一项非常重要的控制
《材料分析测试方法A》作业
材料物理专业2013级《材料分析测试方法A 》作业 第一章 电磁辐射与材料结构 一、教材习题 1-1 计算下列电磁辐射的有关参数： （1）波数为3030cm -1的芳烃红外吸收峰的波长（μm ）； （2）5m 波长射频辐射的频率（MHz ）； （3）588.995nm 钠线相应的光子能量（eV ）。 1-3 某原子的一个光谱项为45F J ，试用能级示意图表示其光谱支项与塞曼能级。 1-5 下列原子核中，哪些核没有自旋角动量？ 12C 6、19F 9、31P 15、16O 8、1H 1、14N 7。 1-8 分别在简单立方晶胞和面心立方晶胞中标明（001）、（002）和（003）面，并据此回答： 干涉指数表示的晶面上是否一定有原子分布？为什么？ 1-9 已知某点阵∣a ∣=3?，∣b ∣=2?，γ = 60?，c ∥a ×b ，试用图解法求r *110与r *210。 1-10 下列哪些晶面属于]111[晶带？ )331(),011(),101(),211(),231(),132(),111(。 二、补充习题 1、试求加速电压为1、10、100kV 时，电子的波长各是多少？考虑相对论修正后又各是多 少？ 第二章 电磁辐射与材料的相互作用 一、教材习题 2-2 下列各光子能量（eV ）各在何种电磁波谱域内？各与何种跃迁所需能量相适应？ 1.2×106~1.2×102、6.2~1.7、0.5~0.02、2×10-2~4×10-7。 2-3 下列哪种跃迁不能产生? 31S 0—31P 1、31S 0—31D 2、33P 2—33D 3、43S 1—43P 1。 2-5 分子能级跃迁有哪些类型？紫外、可见光谱与红外光谱相比，各有何特点？ 2-6 以Mg K α（λ=9.89?）辐射为激发源，由谱仪（功函数4eV ）测得某元素（固体样品） X 射线光电子动能为981.5eV ，求此元素的电子结合能。 2-7 用能级示意图比较X 射线光电子、特征X 射线与俄歇电子的概念。 二、补充习题 1、俄歇电子能谱图与光电子能谱图的表示方法有何不同？为什么？ 2、简述X 射线与固体相互作用产生的主要信息及据此建立的主要分析方法。 第三章 粒子（束）与材料的相互作用 一、教材习题 3-1 电子与固体作用产生多种粒子信号（教材图3-3），哪些对应入射电子？哪些是由电子 激发产生的？
问题分析与解决总结
问题的定义：就是当现状与标准，或预期的状态有了差距时，我们就说我们遇到了问题。 问题分为：是什么，为什么，怎么办三类 一、问题是什么： 1、确定问题真实性： （1）自己调查研究（眼见为实，以数据说话） （2）他人说法（多人打听说法跟接近事情原型） “真的吗，谁说的，我来看看怎么回事” 2、界定问题（5W1H）：“事情目前是怎么一个状况”（给予目前事情定性） （1）什么时间（when）包括曾经及可能发生 （2）什么地方（where） （3）什么事（what）包括主语、谓语（方法）、宾语（对象）、环境（全面考虑事物所有的因素和优缺点） （4）什么原因（why）--（下一节内容） （5）什么程度（how）量化问题程度以及问题的严重性、紧急性、发展性（“为什么这个问题显得很重要？”“为什么要在这个时候解决这个问题？”“如果什么也不做，会如何？”）（轻重缓急）
1、层别法：二、问题的原因：具体描述造成现象有差异造成现象未差异差异原因 时间 地点主语 方法 宾语 环境 程度 可能原因（可用假设）验证原因 证实未发生证实发生无法证实确定主因（用反正法）暂时对策永久对策 2、鱼骨图（使用创新思维能力）： ，注意资料收集：根本问题不在一个层面（漏油）5WHY、3． 三、问题解决：（其他有直觉法、经验法、冷处理法） 1、明确决策目的（必须目标、愿望目标）（短期、长期）
（1）什么时间（when） （2）什么地方（where） （3）什么事（what）包括主语、谓语（方法）、宾语（对象）、环境（4）什么程度（how）量化问题程度 2、评估选择方案（创新能力）采用层别法和鱼骨图 3、评估决策风险：效益性、把握性、困难性 4、做出最终决策（权衡利弊）（制定标准和惩罚机制）
灰铸铁五大元素的作用和对机械性能的影响
灰铸铁五大元素的作用和对机械性能的影响 产品机械性能是各国检验产品质量的重要指标，同时也是产品使用性能直接相关，为提高灰铸铁的性能，常采用的措施：选择合理的化学成分，改变炉料组成，孕育处理，铁液合金化等措施或几种措施结合，但是化学成分一般作为生产行为，标准中一般不做强制要求，要想得到一定的性能有多种配料方法。 灰铸铁中主要有五大元素碳、硅、锰、硫、磷，化学成分合理的选配是上述措施最重要和最经济的方法。 碳、硅及碳当量：碳、硅是铸铁的主要组成元素，又都是强烈促进石墨化的元素，一般情况下碳和硅含量越高，越有利于石墨化。为了简化和避免使用多元合金相图，可以将碳、硅等元素，按照其对共晶点实际碳量的影响，将这些元素的量折算成对碳量的增减，谓之碳当量，以CE表示，为简化计算一般只考虑硅、磷的影响，因此简化公式：CE%=C%+1/3(Si+P)%。因此碳当量的变化对机械性能有最直接影响，碳当量提高，促使石墨片变粗，数量增多，强度和硬度下降，碳当量降低，石墨数量减少，石墨片细化，由于增加初析奥氏体枝晶量，从而是提高铸件力学性能的措施，但同时导致铸件铸造性能降低，铸件断面敏感性增大，铸件内应力增加，硬度上升增加加工困难。一般碳的质量分数大多2.6%-3.6%，硅的质量分数大多1.2%-3.0%。 锰、硫本身是稳定碳化物、阻碍石墨化的元素。但两者共同存在时，会结合成MnS 及S化合物，以颗粒状分布于基体中，这些化合物的熔点在1600°C以上，不仅无阻碍石墨化的元素，而且还可作为石墨化的非自
发性晶核。一般硫的质量分数大多0.06%-0.15%，锰的质量分数大多0.4%-1.2%。 磷使铸铁的共晶点左移，作用程度与硅相似，但磷在铸铁中形成低熔点二元、三元磷共晶，虽然提高耐磨性，但随磷量增加铸件脆性增加致密性降低，磷的质量分数大多小于0.2%。
