侨兴自控螺旋计量秤的功能特点
螺旋计量秤
螺旋计量秤
螺旋计量秤俗称铰刀计量秤。
这种秤是在原容积式计量的基础上改进而成的，即改容量法计量为重量法计量，适用于粉状物料（如生料）的计量。
这种计量秤运转比较可靠，操作易掌握，计量精度较高，可作到连续计量。
螺旋计量秤其结构是在单管控制螺旋卸出后，再经过一台螺旋秤，即将一条直径比单管喂料螺旋大的短粗螺旋放置在一台普通磅秤上，流经短粗螺旋（即计量螺旋）的生料流量是一个定值，可以通过磅秤直接读出数字，形成连续计量，操作者只要根据要求定好磅秤的游码就可以通过控制直流电机调速仪进行粗调，然后切入自动细调，使流量接近一个定值。
煤的计量用皮带秤、螺旋秤或喂料均可，可视具体情况而定。

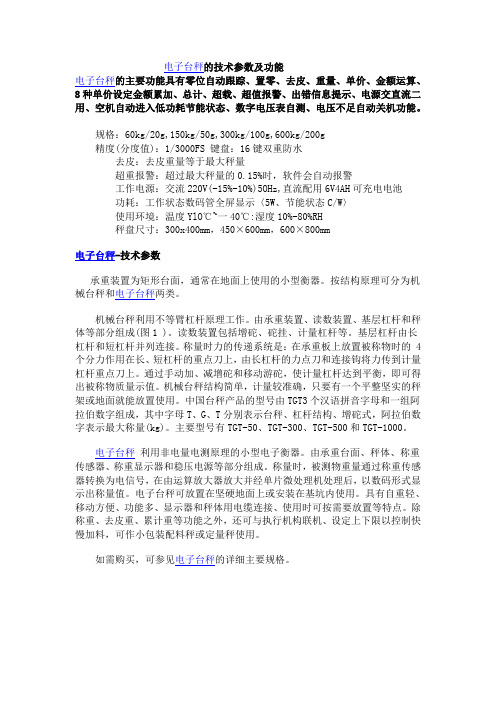

电子台秤的技术参数与功能
电子台秤的技术参数及功能电子台秤的主要功能具有零位自动跟踪、置零、去皮、重量、单价、金额运算、8种单价设定金额累加、总计、超载、超值报警、出错信息提示、电源交直流二用、空机自动进入低功耗节能状态、数字电压表自测、电压不足自动关机功能。
规格：60kg/20g,150kg/50g,300kg/100g,600kg/200g精度(分度值)：1/3000FS 键盘：16键双重防水去皮：去皮重量等于最大秤量超重报警：超过最大秤量的0.15%时，软件会自动报警工作电源：交流220V(-15%-10%)5OHz,直流配用6V4AH可充电电池功耗：工作状态数码管全屏显示〈5W、节能状态C/W〉使用环境：温度YlO℃~一40℃:湿度10%-80%RH秤盘尺寸：300x400mm，450×600mm，600×800mm电子台秤-技术参数承重装置为矩形台面，通常在地面上使用的小型衡器。
按结构原理可分为机械台秤和电子台秤两类。
机械台秤利用不等臂杠杆原理工作。
由承重装置、读数装置、基层杠杆和秤体等部分组成(图1 )。
读数装置包括增砣、砣挂、计量杠杆等。
基层杠杆由长杠杆和短杠杆并列连接。
称量时力的传递系统是：在承重板上放置被称物时的 4个分力作用在长、短杠杆的重点刀上，由长杠杆的力点刀和连接钩将力传到计量杠杆重点刀上。
通过手动加、减增砣和移动游砣，使计量杠杆达到平衡，即可得出被称物质量示值。
机械台秤结构简单，计量较准确，只要有一个平整坚实的秤架或地面就能放置使用。
中国台秤产品的型号由TGT3个汉语拼音字母和一组阿拉伯数字组成，其中字母T、G、T分别表示台秤、杠杆结构、增砣式，阿拉伯数字表示最大称量(kg)。
主要型号有TGT-50、TGT-300、TGT-500和TGT-1000。
电子台秤利用非电量电测原理的小型电子衡器。
由承重台面、秤体、称重传感器、称重显示器和稳压电源等部分组成。
称量时，被测物重量通过称重传感器转换为电信号，在由运算放大器放大并经单片微处理机处理后，以数码形式显示出称量值。
双螺旋电子秤工作原理_双螺旋电子秤产品特点
双螺旋电子秤工作原理_双螺旋电子秤产品特点双螺旋电子秤工可以测量物料的流量，而计量皮带秤一方面测量物料的流量，另一方面具备自动恒定给料量的功能。
双螺旋电子秤工作原理简单，产品特点明显。
双螺旋电子秤产品功能优异，适用上游缺少稳流设备且空间充裕场所，仪表具有零点自动跟踪、数据保护、菜单提示操作、模拟电流输出等功能，并配有RS-485通讯接口，可实现工控机集中控制。
【双螺旋电子秤产品特点】1.双螺旋秤适用于粉料输送计量、易冲料的工况，秤体全密封结构，减少粉尘外扬；2.给料螺旋具有独特的稳流结构，在整个进料口截面上，粉料均匀下沉，不宜结拱，不宜冲料；3.台时产量大范围（1：10）调整时，重量信号真实，计量精度高；4.螺旋叶片选用锰钢材料精工制作，耐磨性强，使用寿命长；5.稳流给料螺旋和计量螺旋之间为软连接，可根据现场要求任意调整水平安装角度。
【双螺旋电子秤产品功能】【应用范围】：适用上游缺少稳流设备且空间充裕场所；【产品组成】：稳流给料螺旋、计量输送螺旋、变频器、称重传感器、测速传感器和电控系统组成；【产品特点】：给料、称重两种功能分离，上层螺旋输送物料和稳定物料流动，下层螺旋输送物料和称重功能，兼顾物料运输的稳定性和称重的准确性；【产品功能】：仪表具有零点自动跟踪、数据保护、菜单提示操作、模拟电流输出等功能，并配有RS-485通讯接口，可实现工控机集中控制。
【双螺旋电子秤工作原理】螺旋称重给料机是对各种粉状、散料状物料进行连续输送、动态计量、控制给料的生产计量设备。
广泛适用于水泥、化工、冶金、陶瓷、粮食、运输等行业。
作为计量、配料的整机自动化装置，可为现场管理、操作提供准确的计量数据和控制手段。
速度由旋转编码器测速输入速度脉冲信号进称重仪表，重量由称重传感器输入重量信号进称重仪表，通过积算仪表得出瞬时流量和累计重量，M*V=瞬时流量，瞬时流量与时间的积分就是累积量，与电子皮带秤原理一样。
【双螺旋电子秤产品特点】山东祺龙电子有限公司位于山东省临朐县，是山东省高新技术企业、潍坊市自动化配料设备工程技术研发中心、全国肥料机械设备协作联盟副理事长单位，集科研开发、工程设计、生产安装、调试服务于一体的自动化控制计量设备专业制造商。
螺旋粉体计量秤工作原理_北京粉体计量秤计量原理
螺旋粉体计量秤工作原理_北京粉体计量秤计量原理螺旋粉体计量秤用途广泛，原理简单，其主要应用领域包括可以计量称重窑灰、煤粉、粉煤灰等行业粉状物料与配料，其主要原理是通过变频调速器调节螺旋秤转速，同时测速传感器把速度信号传送给二次仪表，仪表根据传感器数据自动计算出实际流量，以此来形成闭环控制。
具有机构简单、密封性能好的特点，可以直接实现料封、稳流、给料、计量与控制。
【粉体计量秤计量原理】粉体计量秤独特的科里奥利计量原理，适用于煤粉、生料、水泥、粉煤灰、矿渣粉等粉体物料的在线计量。
称量范围为1～100t/h。
全密封的称量机构及有效的锁风装置，适用于气体输送系统；不受振动、风压等条件的影响。
TGS螺旋粉体计量秤--新型粉煤灰、粉体计量秤，是在DGL吊挂式螺旋计量秤与变频调速皮带秤的基础上改进，是专用于粉状物料和细粒状物料的料流计量与控制，具有机构简单、密封性能好的特点，直接实现料封、稳流、给料、计量与控制。
TGS螺旋粉体计量秤--新型煤粉计量秤：-主要特点：（变频调速螺旋秤简介：）TGS螺旋粉体计量秤，主要应用于：窑灰、煤粉、粉煤灰等粉状物料的计量与配料。
TGS螺旋粉体计量秤，是采用变频单管螺旋秤（可对原有螺旋绞刀进行改造），我公司是在TGG吊挂式螺旋计量秤与变频调速皮带秤的基础上改进，用橡胶耳轴代替了十字簧片作为支点，进料口中心在支点上，减少了仓压对螺旋秤的影响，在螺旋秤的前部用一支拉力传感器把螺旋秤吊起。
【TGS螺旋粉体计量秤工作原理】TGS螺旋粉体计量秤，启动运行，控制仪表根据设定流量与实际流量差值自动计算出输出数据并传送到变频调速器，通过变频调速器调节螺旋秤转速，称重传感器实时检测实际物料流量大小并把数据传输给二次仪表，同时测速传感器把速度信号传送给二次仪表，仪表根据传感器数据自动计算出实际流量，以此来形成闭环控制。
【北京粉体计量秤制造厂家】为了推动我国水溶性肥料产业和现代农业健康快速发展，促进水溶性肥料新产品、新技术、新工艺、新设备应用，搭建、产、学研用之间的交流与合作平台,进一步提高我国水溶性肥料技术创新和作物种植水肥一体化应用水平，为此将于2018年8月23日-25日在南京市召开“2018水溶性肥料研究开发暨作物种植水肥一体化应用交流大会”大会将邀请肥料界知名专家、学者及优秀企业代表等就我国水溶性肥料发展趋势、产业政策、技术动态等诸多热点、难点议题展开深度研讨交流。
计量螺旋输送机技术参数
计量螺旋输送机技术参数1 计量螺旋输送机介绍计量螺旋输送机是一种专业的物料输送设备，主要应用于化工、建材、冶金、环保、食品等行业。
计量螺旋输送机的主要作用是将物料从一个地方输送到另一个地方，同时还能对物料进行计量、混合和配送等操作。
2 计量螺旋输送机的优势计量螺旋输送机具有以下优势：（1）精准计量：计量螺旋输送机能够对物料的输送量进行自动化计量，使得物料的配送更加精准。
（2）连续输送：计量螺旋输送机能够实现连续输送，高效节能。
（3）适应性强：计量螺旋输送机适用于各种粉状、颗粒状、小块状等多种物料输送。
（4）防止堵塞：计量螺旋输送机的设计结构使得物料流畅，防止了因物料堵塞而引起的生产上的问题。
3 计量螺旋输送机的技术参数（1）输送能力：0.5m³/h - 200 m³/h；（2）输送长度：≤70m；（3）输送高度：≤30m；（4）螺旋直径： 100mm - 1200mm；（5）螺旋转速： 20rpm - 180rpm；（6）电机功率： 0.75kW - 55kW。
4 计量螺旋输送机的设计结构计量螺旋输送机的设计结构是由螺旋、轴、传动装置、轴承、支架和进料、出料装置等组成的。
其中，螺旋和轴是计量螺旋输送机的核心组成部分，决定了输送机的运输效率和输送物料的适应性。
计量螺旋输送机还加装了计量装置，以保证物料的精准配送。
5 计量螺旋输送机的应用领域计量螺旋输送机广泛应用于建材、化工、环保、冶金、食品等行业。
举例如下：（1）建材行业：适用于水泥、石灰、陶粒、沥青等建材物料的输送。
（2）化工行业：适用于橡胶、塑料、颜料等化工品的输送。
（3）环保行业：适用于废弃物、灰尘、废土等环保物料的输送。
（4）冶金行业：适用于焦炭、煤炭、钢铁等冶金物料的输送。
（5）食品行业：适用于大米、小麦、玉米等粮食的输送。
6 总结计量螺旋输送机是一种十分重要的物料输送设备，具有优越的精准计量、连续输送、适应性强和防止堵塞等方面的优势。
螺旋秤
三、标定
1、有的螺旋计量秤仪表出厂前已经调试好，仪表参数已经设置正确，不用重新设定参数，如果没有设定请按步骤二的参数表设定。按接线图接线。
2、在料仓内加入100公斤左右的物料，先把螺旋秤打开，在把螺旋秤上面的给料机（螺旋机）打开，要确定把料仓内的物料全部排空，排空后不要停机。如果不排空就会给下面的操作带来影响。
参数功能
设定范围
设定值
备注
02.00
第一频率指令来源
0：由数字操作器输入
1：由外部端子AVI输入模拟信号DC0-+10V控制
2：由外部端子ACI/ACI2输入模拟信号DC4-20MA或DC0-+10V控制
3：由通讯RS485/USB输入
4：由数字操作器上所附V.R控制
5：频率由CANOPEN通讯界面操作
参数码
参数功能
设定范围
设定值
备注
02.00
第一频率指令来源
0：由数字操作器输入
1：由外部端子AVI输入模拟信号DC0-+10V控制
2：由外部端子ACI/ACI2输入模拟信号DC4-20MA或DC0-+10V控制
3：由通讯RS485/USB输入
4：由数字操作器上所附V.R控制
5：频率由CANOPEN通讯界面操作
南京港力科技有限公司
一、仪表键盘说明：
【功能/确定】调出功能操作菜单或对操作的确定
【取消】对操作的取消
【检验】校准检验操作
【调零】调零操作
【自定】用户自定义操作
【↑】【↓】在仪表运行时，调整屏幕对比度
在仪表设置时，移动操作光标
【←】【→】在仪表运行时，切换累计量显示
螺旋测微量具使用说明
转动测力装置时，微分筒应能自由灵活地沿着固定套筒活动，没 有任何轧卡和不灵活的现象。如有活动不灵活的现象，应送
计量站及时
检修。
使用前，应把百分尺的两个测砧面揩干净，转动测力装置，使两
测砧面接触(若测量上限大于25mm时，在两测砧面之间放入校对量杆 或相应尺寸的量块)，接触面上应没有间隙和漏光现象，同时微分筒和 固定套简要对准零位 。
绝对不允许用力旋转微分筒来增加测量压力，使测微螺杆过分压紧零 件表面，致使精密螺纹因受力过大而发生变形,损坏百分尺的精度。有时用 力旋转微分筒后，虽因微分筒与测微螺杆间的连接不牢固，对精密螺纹的 损坏不严重，但是微分筒打滑后，百分尺的零位走动了，就会造成质量事 故。 （5） 使用百分尺测量零件时，要使测微螺杆与零件被测量的尺寸方向一
运 动中的工件，很容易使百分尺磨损，而且测量也不准确；又如贪图快一点 得出读数，握着微分筒来挥转等，这同碰撞那样，也会破坏百分尺的内部 结构。
(a)单手使用
(b)双手使用 图3-3
错误使用 图3-4
二 内测百分尺
内测百分尺是测量小尺寸内径和内侧面槽 的宽度。其特点是容易找正内孔直径，测 量方便。国产内测百分尺的读数值为 0.01mm，测量范围有5～30和25 ～ 50mm的两种，图3-5所示的是5～ 30mm的内测百分尺。内测百分尺的读数 方法与外径百分尺相同，只是套筒上的刻 线尺寸与外径百分尺相反，另外它的测量 方向和读数方向也都与外径百分尺相反。
图3-8
7
千分尺的种类很多，我司在用的有：外
径千分尺、内测千分尺、叶片百
2
游标卡尺高，并且测量比较灵活，因此，
电子秤的功能特点都有哪些呢
电子秤的功能特点都有哪些呢电子秤是一种利用电子元器件测量物体重量的设备，相比于传统机械秤具有更高的精度和更易于读数等优点。
那么，它的功能特点有哪些呢？本文将从以下几个方面进行介绍。
1. 精准度高电子秤通过称重传感器来测量重量，相比传统机械秤可以达到更高的精度。
通常电子秤的精度可以达到一百万分之一或更高，因此可以满足更为严格的称量要求。
2. 便于读数和处理在传统机械秤上，读数需要通过手动调整指针进行，且分辨率较低；而电子秤则直接在显示屏上显示数字，方便读数；同时，它还可以连接计算机或打印机等设备，方便进行数据处理和记录。
3. 多功能电子秤除了可以测量重量外，还能够提供多种功能。
例如，一些电子秤可以测量物体的密度、温度等参数。
另外，一些电子秤还可以设置称量单位、自动校正等功能，满足不同的使用需求。
4. 易于移动和存储相比传统机械秤，电子秤通常较为轻便，易于移动和携带；同时，它的体积通常较小，方便存储。
5. 监控和安全一些高级的电子秤还内置了监控和安全机制，可以检测电子秤的工作状态以及是否被非法操作。
同时，它还可以记录操作记录，以方便用户进行审计。
6. 可定制化由于电子秤的设计灵活，因此可以根据用户的需求进行定制。
例如，一些用户需要测量较大物体的重量，可以定制大型电子秤；而一些需要测量超小重量的物体，可以选择精度更高的电子秤。
7. 环保相比传统机械秤，电子秤不需要使用机械零件，因此能够减少对环境的污染。
同时，一些电子秤还采用可再充电电池，减少了对自然资源的消耗。
总之，电子秤具有精准度高、便于读数和处理、多功能、易于移动和存储、监控和安全、可定制化以及环保等多种优点。
因此，它在工业生产、医疗、商业等领域都得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
侨兴自控螺旋计量秤的功能特点
1、给料螺旋具有独特的稳流结构，在整个进料口截面上料粉均匀下沉，不易结拱，不易冲料。
2、稳流给料螺旋与计量螺旋同步调速，稳流给料螺旋物料填充系数1.0，计量螺旋物料填充系数为0.6，台时产量大范围（1：10）调整时，重量信号真实，计量精度高。
3、螺旋叶片选用锰钢材料精工制作，耐磨性强，使用寿命长。
4、螺旋间隙小，克服回流冲料问题，避免管壁间隙中粘附物料。
5、密封结构，减少粉尘外扬。
6、稳流给料螺旋和计量输送螺旋之间为软连接，可根据现场要求任意调整水平安装角度。
