CAD 绘制三维实体基础
AutoCAD除具有强大的二维绘图功能外，还具备基本的三维造型能力。若物体并无复杂的外表曲面及多变的空间结构关系，则使用AutoCAD可以很方便地建立物体的三维模型。本章我们将介绍AutoCAD三维绘图的基本知识。vBb4ugB。W5DLfxt。wT9IL9F。
11.1 三维几何模型分类
在AutoCAD中，用户可以创建3种类型的三维模型：线框模型、表面模型及实体模型。这3种模型在计算机上的显示方式是相同的，即以线架结构显示出来，但用户可用特定命令使表面模型及实体模型的真实性表现出来。pP7nTpC。Oj619dO。ho4xBzl。
11.1.1线框模型(Wireframe Model)
线框模型是一种轮廓模型，它是用线（3D空间的直线及曲线）表达三维立体，不包含面及体的信息。不能使该模型消隐或着色。又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进行布尔运算。图11-1显示了立体的线框模型，在消隐模式下也看到后面的线。但线框模型结构简单，易于绘制。Ss29TBy。ozp9MRm。6QhRsLS。
11.1.2 表面模型（Surface Model）
表面模型是用物体的表面表示物体。表面模型具有面及三维立体边界信息。表面不透明，能遮挡光线，因而表面模型可以被渲染及消隐。对于计算机辅助加工，用户还可以根据零件的表面模型形成完整的加工信息。但是不能进行布尔运算。如图11-2所示是两个表面模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一部分。6gJ1LHN。PCh6N7x。7TAnsVJ。
11.1.3 实体模型
实体模型具有线、表面、体的全部信息。对于此类模型，可以区分对象的内部及外部，可以对它进行打孔、切槽和添加材料等布尔运算，对实体装配进行干涉检查，分析模型的质量特性，如质心、体积和惯性矩。对于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。如图11-3所示是实体模型。Mw9ih5v。8fFLLI0。fZrfSzK。 图11-1 线框模型 图11-2 表面模型 1、三维模型的分类及三维坐标系；
2、三维图形的观察方法；
3、创建基本三维实体；
4、由二维对象生成三维实体；
5、编辑实体、实体的面和边； CAD绘图教程及案例_很实用
11．2 三维坐标系实例——三维坐标系、长方体、倒角、删除面
AutoCAD的坐标系统是三维笛卡儿直角坐标系，分为世界坐标系（WCS）和用户坐标系（UCS）。图11-4表示的是两种坐标系下的图标。 图中“X”或“Y”的剪头方向表示当前坐标轴X轴或Y轴的正方向，Z轴正方向用右手定则判定。9VlxB3m。xzWc2wr。NU5WMUp。
缺省状态时，AutoCAD的坐标系是世界坐标系。世界坐标系是唯一的，固定不变的，对于二维绘图，在大多数情况下，世界坐标系就能满足作图需要，但若是创建三维模型，就不太方便了，因为用户常常要在不同平面或是沿某个方向绘制结构。如绘制图11-5所示的图形，在世界坐标系下是不能完成的。此时需要以绘图的平面为XY坐标平面，创建新的坐标系，然后再调用绘图命令绘制图形。AjEGLwM。McYQz8f。wsyfr4F。
图11-3 实体模型
图11-4 表示坐标系的图标
用户坐标系 世界坐标图11-5 在用户坐标系下绘图 CAD绘图教程及案例_很实用 hobsvHK。2J4H1Xf。C8JCQvu。
绘图步骤分解：
1.绘制长方体
调用长方体命令：
实体工具栏：
下拉菜单：[绘图][实体] [长方体]
命令窗口：BOX
AutoCAD提示：
指定长方体的角点或 [中心点(CE)] <0,0,0>:在屏幕上任意点单击
指定角点或 [立方体(C)/长度(L)]:L //选择给定长宽高模式。DWRoHuY。2isBAQ6。Cwv7G3f。
指定长度: 30
指定宽度: 20
指定高度: 20
绘制出长30，宽20，高20的长方体，如图11-6所示。
2.倒角
用于二维图形的倒角、圆角编辑命令在三维图中仍然可用。单击“编辑”工具栏上的倒角按钮，调用倒角命令：
命令: _chamfer
(“修剪”模式) 当前倒角距离 1 = 0.0000，距离 2 = 0.0000
选择第一条直线或 [多段线(P)/距离(D)/角度(A)/修剪(T)/方式(M)/多个(U)]:在AB直线上单击XJsxa2D。WmCwFP9。ukJeuED。
基面选择...
输入曲面选择选项 [下一个(N)/当前(OK)] : //选择默认值。PiBnAod。6ZQXLL7。238X3hg。
指定基面的倒角距离: 12
指定其他曲面的倒角距离 <12.0000>: //选择默认值12。xm2xcBU。4SahAwP。A3iQ4Nx。
选择边或 [环(L)]:在AB直线上单击
结果如图11-7所示。 任务：绘制如图11-5所示的实体。
目的：通过绘制此图形，学习长方体命令、实体倒角、删除面命令和用户坐标系的建立方法。
知识的储备：基本绘图命令和对象捕捉、对象追踪的应用。 CAD绘图教程及案例_很实用
3.移动坐标系，绘制上表面圆
因为AutoCAD只可以在XY平面上画图，要绘制上表面上的图形，则需要建立用户坐标系。由于世界坐标系的XY面与CDEF面平行，且X轴、Y轴又分别与四边形CDEF的边平行，因此只要把世界坐标系移到CDEF面上即可。移动坐标系，只改变坐标原点的位置，不改变X、Y轴的方向。如图11-8所示。ZQJGOM0。SYfzDv6。9UsCr5U。
（1）移动坐标系
在命令窗口输入命令动词“UCS”，AutoCAD提示：
命令: ucs
当前 UCS 名称: *世界*
输入选项
[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] : M
//选择移动选项。5bjM52c。9XGHQ90。XttsUfy。
指定新原点或 [Z 向深度(Z)] <0,0,0>: 选择F点单击
也可直接调用“移动坐标系”命令：
UCS工具栏：
下拉菜单：[工具][移动UCS（V）]
（2）绘制表面圆
打开“对象追踪”、“对象捕捉”， 调用圆命令，捕捉上表面的中心点，以5 为半径绘制上表面的圆。结果如图11-9所示。IVVQkb8。QhDHTBM。wBkI6Si。
4.三点法建立坐标系，绘制斜面上圆
（1）三点法建立用户坐标系
命令窗口输入命令动词“UCS”
命令: ucs
当前 UCS 名称: *没有名称*
输入选项 [新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] : N //新建坐标系。wytXaZ0。rpmINMp。P40ia19。
指定新UCS的原点或[Z轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>: 3cxUgFbz。a2ayFzw。图11-6 绘制长方体 图11-7 长方体倒角 CAD绘图教程及案例_很实用
FJT9pQ3。
//选择三点方式。
指定新原点 <0,0,0>:在H点上单击
在正 X 轴范围上指定点 <50.9844,-27.3562,12.7279>:在G点单击
在 UCS XY 平面的正 Y 轴范围上指定点 <49.9844,-26.3562,12.7279>:在C点单击yMdouxb。GmQezwj。Ei5TWVI。
也可用下面两种方法直接调用“三点法”建立用户坐标系 UCS工具栏：
下拉菜单：[工具][新建UCS（W）][三点（3）]
（2）绘制圆
方法同第3步，结果如图11-9所示。
5.以所选实体表面建立UCS，在侧面上画圆
（1）选择实体表面建立UCS
在命令窗口输入UCS，调用用户坐标系命令：
命令: ucs
当前 UCS 名称: *世界*
输入选项 [新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] : N 'uqPYr8E。v3FAGyv。2nEPYHR。
指定UCS的原点或[Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z]<0,0,0>:F 'AB01pAl。D82vONZ。bAfD32X。
选择实体对象的面:在侧面上接近底边处拾取实体表面
输入选项 [下一个(N)/X 轴反向(X)/Y 轴反向(Y)] : //接受图示结果。ojWoOsw。hNjEmZJ。hSFNGJp。
结果如图11-10所示。
（2）绘制圆
方法同上步，完成图11-5所示图形。 图11-8 改变坐标系 图11-9 绘制上表面圆 CAD绘图教程及案例_很实用
补充知识：
1.本例介绍了建立用户坐标系常用的三种方法，在UCS命令中有许多选项:
[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] ,各选项功能如下：g5O8Tk0。8RxeG0g。JpnwCng。
(1)新建(N)：创建一个新的坐标系，选择该选项后，AutoCAD继续提示：
指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>:k0fa30N。BfUencZ。x7eg5Bm。
指定新UCS 的原点：将原坐标系平移到指定原点处，新坐标系的坐标轴与原坐标系的坐标轴方向相同。
Z 轴(ZA)：通过指定新坐标系的原点及Z轴正方向上的一点来建立坐标系。
三点(3)：用三点来建立坐标系，第一点为新坐标系的原点，第二点为X轴正方向上的一点，第三点为Y轴正方向上的一点。Nk2C5i0。RSlbGyi。jmO1mVo。
对象(OB)：根据选定三维对象定义新的坐标系。此选项不能用于下列对象：三维实体、三维多段线、三维网格、视口、多线、面域、样条曲线、椭圆、射线、构造线、引线、多行文字。对于非三维面的对象，新 UCS 的 XY 平面与绘制该对象时生效的 XY 平面平行，但 X 轴和 Y 轴可作不同的旋转。如选择圆为对象，则圆的圆心成为新 UCS 的原点。X 轴通过选择点。hx0s6jd。GGPz0IP。K721dL9。
面(F)：将 UCS 与实体对象的选定面对齐。在选择面的边界内或面的边上单击，被选中的面将亮显，UCS 的 X 轴将与找到的第一个面上的最近的边对齐。NPf6ULk。mzNQE03。3CFoNQ6。
初学cad画图步骤_新手学习cad的方法
初学cad画图步骤_新手学习cad的方法
用CAD画图是很多人都想学习的，但是初入门可能不知道从哪里入手，下面店铺告诉大家初学cad画图步骤，一起来学习吧。
初学cad画图步骤
1.遵循一定的作图原则
(1)作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。
(2)绘图始终使用1：1比例。为改变图样的大小，可以在打印时于图纸空间内设置不同的打印比例。
(3)为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对的颜色、线型及线宽都应由图层控制(LAYER)。
(4)需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。
(5)不要将图框和图形绘在同一幅图中，应在布局(LAYOUT)中将图框按块插入，然后打印出图。
(6)对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。
(7)将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中(即另存为*.DWF)，以后绘制新图时，可以创建新图形向导中单击“使用模板”来打开它，并开始绘图。
2.选择合适的命令
在AutoCAD具体操作过程中，尽管可有多种算式能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。下面仅列举了一个较典型的案例。
生成直线或线段
①在cad制图初学入门中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。
②为保证物体三视图之间“长对正、宽相等、高平齐”的对应关系，应选用XLINE和RAY命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。
③欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。用PLINE生成的线段可用PEDIT命令进行编辑。
④当一次生成多条彼此平行的线段，且各线段可能使用不同的颜色和线型时，可选择MLINE命令。
中望3D三维CAD教程--【第10章 综合案例设计(一)】

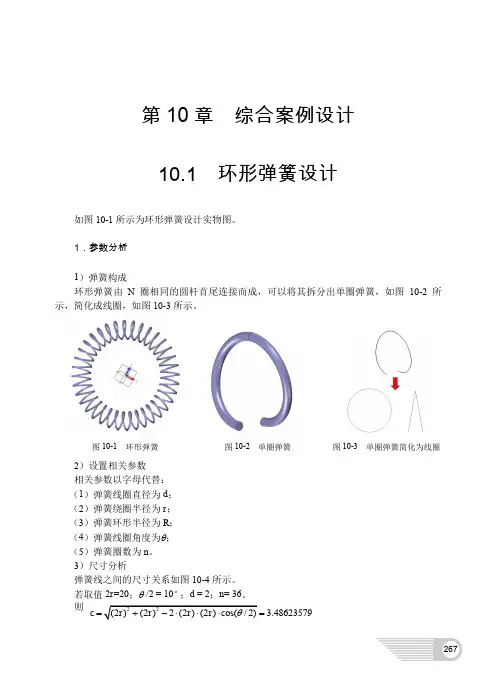

第10章 综合案例设计
267 第10
章
综合案例设计
10.1 环形弹簧设计
如图10-1
所示为环形弹簧设计实物图。
1
．参数分析
1
）弹簧构成
环形弹簧由N
圈相同的圆杆首尾连接而成，可以将其拆分出单圈弹簧，如图10-2
所
示，简化成线圈，如图10-3
所示。
图10-1 环形弹簧 图10-2 单圈弹簧 图10-3 单圈弹簧简化为线圈
2
）设置相关参数
相关参数以字母代替：
（1
）弹簧线圈直径为d
；
（2
）弹簧绕圈半径为r
；
（3
）弹簧环形半径为R
；
（4
）弹簧线圈角度为；
（5
）弹簧圈数为n
。
3
）尺寸分析
弹簧线之间的尺寸关系如图10-4
所示。
若取值2r=20
；/2 = 10
°；d = 2
；n= 36
。
则
22
(2)(2)2(2)(2)cos(/2)3.48623579crrrr
268 sin(/4)0.30384546gc
2sin(/2)3.47296355er
/tan(/4)39.696155fe
49.392309Rfgr
2
．建模过程
（1
）新建一个零件文件，命名为环形弹簧。
（2
）创建半圆弧。选择命令【线框】→【圆弧】功能图标，选择“圆心”绘制方法，
“对齐平面”选择YZ
平面，圆心及端点坐标如图10-5
所示。
图10-4 弹簧线之间尺寸关系 图10-5 创建圆弧
（3
）镜像另外一段半圆弧。选择命令【造型】→【基础操作】→【镜像】功能图标，
选择上一步绘制的圆弧为镜像实体，XZ
平面为镜像平面，如图10-6
所示。 第10章 综合案例设计
269
图10-6 镜像圆弧
（4
）将圆弧分别绕不同方向旋转10
度。选择命令【造型】→【基础操作】→【移动】
功能图标，选择“绕方向旋转”方法，各项参数设置如图10-7
所示。
图10-7 旋转圆弧
（5
）用相同的方法旋转另一段圆弧。此处要注意定义相反的旋转方向（或者输入角度为
-10
），如图10-8
CAD新手基础画图：CAD简易画图教程
