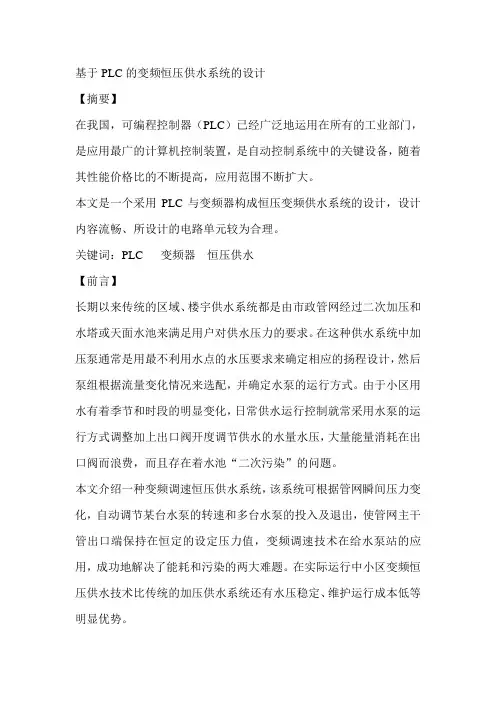

基于PLC的变频恒压供水系统的设计【摘要】在我国，可编程控制器（PLC）已经广泛地运用在所有的工业部门，是应用最广的计算机控制装置，是自动控制系统中的关键设备，随着其性能价格比的不断提高，应用范围不断扩大。
本文是一个采用PLC与变频器构成恒压变频供水系统的设计，设计内容流畅、所设计的电路单元较为合理。
关键词：PLC 变频器恒压供水【前言】长期以来传统的区域、楼宇供水系统都是由市政管网经过二次加压和水塔或天面水池来满足用户对供水压力的要求。
在这种供水系统中加压泵通常是用最不利用水点的水压要求来确定相应的扬程设计，然后泵组根据流量变化情况来选配，并确定水泵的运行方式。
由于小区用水有着季节和时段的明显变化，日常供水运行控制就常采用水泵的运行方式调整加上出口阀开度调节供水的水量水压，大量能量消耗在出口阀而浪费，而且存在着水池“二次污染”的问题。
本文介绍一种变频调速恒压供水系统，该系统可根据管网瞬间压力变化，自动调节某台水泵的转速和多台水泵的投入及退出，使管网主干管出口端保持在恒定的设定压力值，变频调速技术在给水泵站的应用，成功地解决了能耗和污染的两大难题。
在实际运行中小区变频恒压供水技术比传统的加压供水系统还有水压稳定、维护运行成本低等明显优势。
1.可编程控制器(PLC)的概述可编程控制器（Programmable Logic Controller）简称为PLC，它的应用面广、功能强大、使用方便，已成为当代工业自动化的主要控制设备之一，在工业生产的所有领域得到了广泛的应用，在其他领域（例如民用和家庭自动化）的应用也得到了迅速的发展。
国际电工委员会（IEC）在1985年的PLC标准草案第3稿中，对PLC 作了以下定义：“可编程序控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。
恒压供水毕业论文-(1)
[摘要] 随着我国社会经济的发展，城市建设发展十分迅速，同时也对基础设施建设提出了更高的要求。
城市供水系统的建设是其中的一个重要方面，供水的可靠性、稳定性、经济性直接影响到用户的正常工作和生活。
随着人们对供水质量和供水系统可靠性要求的不断提高，利用先进的自动化技术、控制技术以及通讯技术，设计出高性能、高节能、能适应供水复杂环境的恒压供水系统成为必然趋势。
基于PLC的变频恒压供水系统能够根据用户量的多少来调节供水量，最大程度的解决了水资源和电资源的浪费，因此其是供水方式的发展的必然方向。
本文以某居民小区水泵电动机控制系统为对象，首先根据管网和水泵的运行特性曲线，阐明了供水系统的变频调速节能原理；具体分析了变频恒压供水的原理及系统的组成结构，采用变频器和PLC构成变频调速系统，通过选择合适的硬件设备和软件编程方法及信号处理方式等阐明如何实现小区恒压供水。
[关键词]恒压供水;变频调速;PLC;节能Abstract: As China's social and economic development, urban construction and development very quickly, but also the construction of infrastructure facilities has put forward higher requirements. City water supply system construction is one of the important aspects of the water supply reliability and stability, the economy of a direct impact on the user's normal work and life. As people on the water quality and water supply systems in the continuous improvement of reliability requirements, the use of advanced automation technology, control technology and communication technology, design a high-performance, high-energy, water supply plants to adapt to the complex environment of constant pressure water supply Systems become an inevitable trend, based on PLC of constant pressure water supply system can adjust water supply according to the water consumption. The greatest degree of waste water resources to solve. so it is the necessary direction of water supply.In this paper, pipe network and pumps under the operation of the curve, clarify the water supply system for energy-saving Frequency Control Principle; specific analysis of the frequency of the principle of constant pressure water supply system and the composition of the structure, based on frequency and PLC constitute a variable speed control system, by selecting the right hardware equipment and software design method expounds how to realize the village water supply.Keywords：Constant pressure Water Supply; Variable velocity Variable frequency; PLC; energy conservation目录1 绪论 (1)1.1引言 (1)1.2国外变频供水系统现状 (1)1.3本文所做的工作 (1)2 变频恒压供水系统设计要求 (2)2.1系统的工艺要求 (2)2.2系统控制要求 (3)2.3本章小结 (3)3 变频恒压供水系统设计思路 (4)3.1拖动方式的选择 (4)3.2水泵的调节方式 (4)3.3调速方法选择 (4)3.4变频恒压供水系统的组成及原理图 (5)3.5小区变频恒压供水系统控制流程 (6)3.6本章小结 (7)4 系统硬件设计 (8)4.1系统主要设备的选型 (8)4.1.1 PLC选型 (8)4.1.2水泵的选型 (8)4.1.3变频器的选择 (8)4.1.4熔断器选择 (8)4.1.5压力传感器的选择 (9)4.1.6水位传感器的选择 (9)4.2系统主电气原理图设计 (9)4.3启动电路图 (10)4.4制动电路图 (11)4.5 I/O输入输出分配表 (12)4.6系统接线图 (13)4.7本章小结 (14)5 系统软件设计 (15)5.1系统软件设计思想 (15)5.2 PLC部分程序分析 (16)5.3组态软件总体设计 (17)5.4组态软件详细设计 (17)5.5本章小结 (21)6 系统实验室仿真 (22)6.1实验室环境 (22)6.2实验要求 (23)6.3系统调试与实现 (23)6.4本章小结 (23)7 结论与展望 (24)致 (25)参考文献 (26)1 绪论1.1引言水是生命之源，人类生存和发展都离不开水[1]。
恒压变频供水系统毕业论文

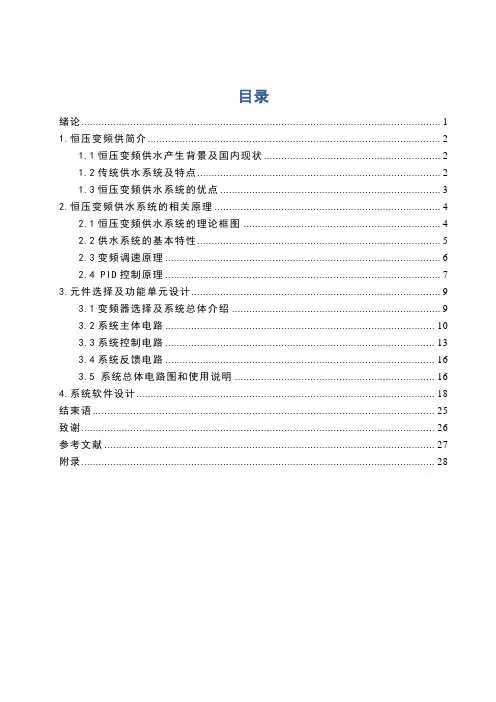

目录绪论 (1)1.恒压变频供简介 (2)1.1恒压变频供水产生背景及国内现状 (2)1.2传统供水系统及特点 (2)1.3恒压变频供水系统的优点 (3)2.恒压变频供水系统的相关原理 (4)2.1恒压变频供水系统的理论框图 (4)2.2供水系统的基本特性 (5)2.3变频调速原理 (6)2.4 PID控制原理 (7)3.元件选择及功能单元设计 (9)3.1变频器选择及系统总体介绍 (9)3.2系统主体电路 (10)3.3系统控制电路 (13)3.4系统反馈电路 (16)3.5 系统总体电路图和使用说明 (16)4.系统软件设计 (18)结束语 (25)致谢 (26)参考文献 (27)附录 (28)绪论随着社会经济的迅速发展，水对人民生活与工业生产的影响日益加强，人民对供水的质量和供水系统可靠性的要求不断提高。
把先进的自动化技术、控制技术、通讯及网络技术等应用到供水领域，成为对供水系统的新要求。
变频恒压供水系统集变频技术、电气技术、现代控制技术于一体。
采用该系统进行供水可以提高供水系统的稳定性和可靠性，方便地实现供水系统的集中管理与监控；同时系统具有良好的节能性，这在能量日益紧缺的今天尤为重要，所以研究设计该系统，对于提高企业效率以及人民的生活水平、降低能耗等方面具有重要的现实意义。
自从通用变频器问世以来。
变频调速技术在各个领域得到了广泛的应用。
变频调速恒压供水设备以其节能、安全、高品质的供水质量等优点。
在实际应用中发挥了很大的作用。
以往的变频调速恒压供水设备。
大都采用带有模拟量输入/模拟量输出的可编程控制器或PID调节器，PID算法编程难度大，设备成本高，调试困难。
随着电力电子技术的飞速发展，变频器的功能越来越强。
可以充分利用变频器内置的各种功能，合理地设计变频调速恒压供水设备。
变频调速恒压供水设备一般具有设备投资少，系统运行稳定可靠，占地面积小，节电节水，自动化程度高，操作控制方便等特点。
因此，变频调速恒压供水设备在住宅小区及高层建筑生活消防供水系统中起着非常重要的作用。
变频调速恒压供水系统节能应用
变频调速恒压供水系统节能应用孙文革【摘要】随着系统控制压力的降低，变频给水设备工况相对于工频工况的节能效果十分明显。
中型自来水厂的水泵驱动电机一般是由高压电机驱动，其供水压力与流量的调节大多采用传统方式，通过控制水泵的运行台数，辅助于阀门开度变化的方式进行调节。
由于供水时间相对集中，一日内的负荷变化较大，特别是在午夜与凌晨时段，产生大马拉小车的现象，这种情况在春冬两季更为明显，既浪费能源，又使供水管网的压力波动。
论述了恒压供水系统与其节能部分。
%With decreasing the pressure of system control,compared with the frequency changeless equipment,the energy can be saved obviously by frequency conversion water supply equipment,The water pump motor of medium-sized waterworks is driven by the high-pressure motor.The traditional way, controlling the number of operating pump and adjusting the open degree of the valve,is often used to adjust the water pressure and flow.Due to fixed water supply time and obvious daily load varying espe-cially in the midnight and morning as well as in winter and spring,thus it not only wastes the energy but also makes the pressure of the water supply network fluctuated.This paper describes the energy saving of the constant pressure water supply system.【期刊名称】《微处理机》【年(卷),期】2014(000)005【总页数】5页(P91-95)【关键词】变频调速;恒压供水;控制;节能【作者】孙文革【作者单位】新疆职业大学机械电子工程学院，乌鲁木齐830013【正文语种】中文【中图分类】TP23随着系统控制压力的降低，变频给水设备工况相对于工频工况的节能效果十分明显。
PLC控制变频调速恒压供水系统设计论文
关于PLC控制变频调速恒压供水系统设计的探讨摘要：恒压供水是指用户端在任何时候,不管用水量的大小,总能保持管网中水压的基本恒定。
恒压供水系统的控制策略是采用可编程控制器(plc) 和变频调速装置优化控制泵组的调速运行,并自动调整泵组的运行台数,完成供水压力的闭环控制,在管网流量变化时能达到稳定供水压力和节约电能的目的。
关键词：plc；恒压供水；自动控制系统；设计要点引言：随着对住宅小区和企事业单位供水质量要求的不断提高，传统的水塔式供水方式和直接水泵加压等供水方式已经不能满足人们生产生活的需要。
由于用户用水在高峰和低谷时用水量相差很大，不利于设备的经济运行，降低了供水设备尤其是电机的使用寿命，浪费了大量的电能。
随着变频调速技术的不断发展，恒压变频供水设备开始应用到多层住宅小区及企事业单位的供水，提高了供水质量，节约了大量电能。
下面以一个住宅小区的变频恒压供水设备为例，介绍变频调速技术的恒压供水自动控制系统。
一、工程案例分析广东广州市某住宅小区共有住宅楼15 幢，最高为9层，每幢由两根dn50 水管并联供水，进入小区总管为一根dn100 水管。
设计流量为40t/h，需增补扬程20m，以保证出水压力达到0.31mpa。
二、恒压供水系统的组成及工作原理1、恒压供水系统小区的恒压供水系统由2 台变频电机拖动的水泵机组、1 台泵类专用变频器、1 台可编程控制器plc，再加上电磁阀、压力传感器等组成，如下图1 所示。
该系统的工作过程如下：蓄水池隔离市政的自来水网和小区供水系统，起到一定的缓冲作用。
小区供水系统由2 台水泵机组加压供水。
系统启动时，变频器控制1 台变频电机低转速启动，通过变频器逐步提高水泵转速，出水口压力传感器将水压信号反馈给plc 从而调节变频器输出频率，如果第1 台电机传速调节到最高时出水口压力仍然达不到设定值，则需要增加另一台水泵。
增加水泵时，首先将第1 台水泵从变频器供电通过接触器组转换到由电网直接供电，即由变频转换到工频。
基于PLC变频调速的恒压供水系统论文

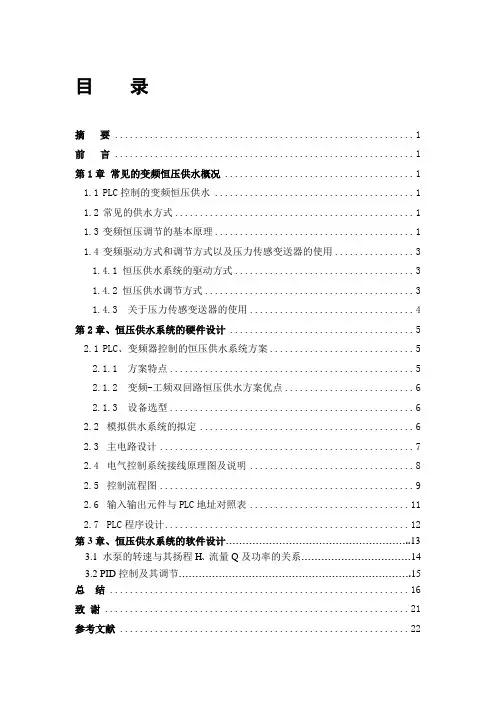

目录摘要 (1)前言 (1)第1章常见的变频恒压供水概况 (1)1.1PLC控制的变频恒压供水 (1)1.2常见的供水方式 (1)1.3变频恒压调节的基本原理 (1)1.4变频驱动方式和调节方式以及压力传感变送器的使用 (3)1.4.1 恒压供水系统的驱动方式 (3)1.4.2 恒压供水调节方式 (3)1.4.3 关于压力传感变送器的使用 (4)第2章、恒压供水系统的硬件设计 (5)2.1PLC、变频器控制的恒压供水系统方案 (5)2.1.1 方案特点 (5)2.1.2 变频-工频双回路恒压供水方案优点 (6)2.1.3 设备选型 (6)2.2模拟供水系统的拟定 (6)2.3主电路设计 (7)2.4电气控制系统接线原理图及说明 (8)2.5控制流程图 (9)2.6输入输出元件与PLC地址对照表 (11)2.7PLC程序设计 (12)第3章、恒压供水系统的软件设计 (13)3.1 水泵的转速与其扬程H、流量Q及功率的关系 (14)3.2 PID控制及其调节 (15)总结 (16)致谢 (21)参考文献 (22)基于PLC变频调速的恒压供水系统摘要：随着我国社会经济的发展，住房制度改革的不断深入，人民生活水平的不断提高，城市建设发展十分迅速，同时也对基础设施建设提出了更高的要求。
城市供水系统的建设是其中的一个重要方面，供水的可靠性、稳定性、经济性直接影响到用户的正常工作和生活，也直接体现了供水管理水平的提高。
传统供水厂，特别是中小供水厂所普遍采用的恒速泵加压供水方式存在效率低、可靠性不高、自动化程度低等缺点，难以满足当前经济生活的需要。
随着人们对供水质量和供水系统可靠性要求的不断提高，需要利用先进的自动化技术、控制技术以及通讯技术，要求设计出高性能、高节能、能适应供水厂复杂环境的恒压供水系统成为必然趋势。
最后，从分析该恒压供水变频供水的可靠性，改造理论、技术、经济可行性等方面进行多次实验分析；其次分别从确定变频器的参数，设计变频主电机、变频电机的运行模式、控制模式及流程。
《2024年基于PLC的变频恒压供水系统的设计》范文
《基于PLC的变频恒压供水系统的设计》篇一一、引言随着社会经济的不断发展和人民生活水平的持续提高，对于供水系统的稳定性和可靠性要求越来越高。
传统的供水系统往往存在能耗高、调节不精确等问题。
因此，基于PLC（可编程逻辑控制器）的变频恒压供水系统应运而生，其通过变频技术实现恒压供水，不仅提高了供水的稳定性和可靠性，还大大降低了能耗。
本文将详细介绍基于PLC的变频恒压供水系统的设计。
二、系统设计目标本系统设计的主要目标是实现供水系统的恒压供水，降低能耗，提高供水的稳定性和可靠性。
具体来说，包括以下几点：1. 保持供水压力的稳定性，满足用户需求。
2. 通过变频技术实现电机的节能运行。
3. 实现系统的自动化控制，降低人工干预。
4. 具备故障自诊断和保护功能，确保系统安全稳定运行。
三、系统组成基于PLC的变频恒压供水系统主要由以下几部分组成：1. 水泵：负责供水的动力来源，采用变频电机实现调速。
2. PLC控制器：负责整个系统的控制，包括压力采集、电机控制、故障诊断等功能。
3. 压力传感器：实时监测供水压力，将压力信号转换为电信号供PLC控制器处理。
4. 变频器：接收PLC控制器的指令，控制电机的运行速度，实现恒压供水。
5. 其他辅助设备：包括管网、阀门、过滤器等，保证供水的正常运行。
四、系统设计流程1. 需求分析：根据实际需求，确定系统的功能、性能指标等。
2. 硬件选型：选择合适的水泵、PLC控制器、压力传感器、变频器等硬件设备。
3. 系统布线：根据硬件设备的布局，进行合理的布线设计，确保系统的稳定性和可靠性。
4. 程序设计：编写PLC控制程序，实现压力采集、电机控制、故障诊断等功能。
5. 系统调试：对系统进行整体调试，确保系统的各项功能正常运行。
6. 运行维护：对系统进行定期检查和维护，确保系统的长期稳定运行。
五、系统实现1. 压力采集：通过压力传感器实时监测供水压力，将压力信号转换为电信号供PLC控制器处理。
变频恒压供水毕业设计论文
摘要随着社会市场经济的不断发展，人们对供水质量和供水系统可靠性的要求不断提高；再加上目前能源紧缺，利用先进的自动化技术、控制技术以及通讯技术，设计高性能、高节能、能适应不同领域的恒压供水系统成为必然的趋势。
首先，介绍了当前国内外恒压供水系统的发展情况，并提出不同的控制方案，通过研究和比较，详细说明了恒压供水系统的工作原理。
本文采用变频器和PLC实现恒压供水和数据传输，然后用数字PID对系统中的恒压控制进行设计。
其次，详细陈述了基于PLC变频恒压供水系统工程的方案设计，包括系统的硬件和软件设计，并对系统采取了可靠性措施进行了说明。
最后，结合MCGS组态软件对所设计的电路和程序进行了仿真、调试。
结果表明，所设计的硬件电路及程序运行可靠，极大地提高了供水的质量，并且节省了人力，具有明显的经济效益和社会效益，能够满足用户恒压供水的要求。
关键词：变频器，恒压供水，PLC，MCGS，压力传感器AbstractWith the rapid development of socialistic marketing economy,there is a growing demand for better quality of water supply and higher reliability of supply system. In addition ,considering the current common energy crisis, achieving the scheme of automatingthe water supply system. So it is an inevitable tendency to design and create an energy-savingconstant-pressure water supply system of excellent performance with the help of advancedtechniques of automation,monitor-control system; and communication. Meanwhile, the System can also adapt to various water Supply regions.Firstly, this paper introduces the current situation of constant pressure water supply system, and puts forward the development situation of different control scheme, through research and comparison, detailed descriptions of constant pressure water supply system principle of work. This paper adopts inverter and PLC constant pressure water supply and data transmission, then use digital PID on system of constant pressure control design.Secondly, a detailed statement based on PLC frequency constant pressure water supply system engineering design, including the system hardware and software design of the system adopted reliability measures are presented.Finally, combined the MCGS software to design the circuit and procedures are simulated, debugging.Results show that the design of hardware circuit and program reliable operation, has greatly improved the quality of water supply, and save the human, has the obvious economic benefits and social benefits, and can satisfy the requirements of users constant pressure water supply.Key Words:VF speed; constant pressure water supply;PLC;MCGS;Pressure sensor目录1 绪论 (1)1.1城市供水系统的要求 (1)1.2变频调速系统的发展趋势 (1)1.3变频恒压供水产生的背景和意义 (1)1.4国内外研究概况 (2)1.5本课题的主要设计研究对象 (3)2 恒压供水系统 (4)2.1变频恒压供水系统 (4)2.2变频恒压供水控制方式的选择 (5)2.3变频恒压供水系统及工作原理 (5)2.3.1 系统的构成 (5)2.3.2 工作原理 (6)2.4主电路接线图 (6)3 硬件的设计方案 (8)3.1可编程控制器 (8)3.1.1简介PLC (8)3.1.2 PLC的特点 (8)3.1.3 PLC的国内外状况 (9)3.1.4 PLC的构成 (9)3.1.5 PLC的工作过程图 (9)3.1.6 PLC的选型 (10)3.1.7 PLC的接线 (10)3.2变频器 (11)3.2.1 变频器的构成 (11)3.2.2 变频器的特点 (12)3.2.3 变频器的选型 (12)3.2.4 变频器的接线 (13)3.3PID调节器 (13)3.4压力传感器的接线 (14)3.5原件表 (14)4 软件的设计方案 (16)4.1PLC控制 (16)4.1.1 手动运行和自动运行 (17)4.2编程及介绍 (18)4.2.1 总程序的顺序功能图 (18)4.2.2 自动运行顺序功能图 (18)4.2.3 手动模式顺序功能图 (19)5 MCGS组态软件的仿真与调试 (20)5.1MCGS组态软件 (20)5.1.1 MCGS组态软件的整体结构 (20)5.1.2 MCGS工程的五大部分 (21)5.2建立界面 (21)5.2.1 建立窗口 (21)5.2.2 定义数据对象 (22)5.2.3 编辑画面 (23)5.2.4 对象元件的选择 (24)5.2.5调试步骤 (25)5.2.6系统总体调试 (25)5.3本章小结 (25)结论 (26)参考文献 (27)致谢 (28)1 绪论1.1城市供水系统的要求众所周知，水是生产生活中不可缺少的重要组成部分，在节水节能己成为时代特征的现实条件下，我们这个水资源和电能短缺的国家，长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后，自动化程度低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频调速恒压供水系统节能分析
摘要：文章介绍了变频恒压供水自动控制装置基本构成及工作原理，分析了变频调速的基本原理，水泵变频调速的节能运行原理，水泵工艺特点对调速范围的影响，定速泵对调速范围的影响，通过对改造前后的运行比较，阐述了节能效果、提高了企业一定的经济效益。
关键词：变频调速；恒压供水；节能
引言
随着社会进步与发展，高层建筑的供水问题日益突出，人们对供水质量的稳定性提出更高要求。
于是新的供水方式和控制系统应运而生，这就是基于plc控制的变频恒压调速供水系统。
变频调速是一项有效的节能降耗技术，它是通过改变电机频率和改变电压来达到电机调速目的，比以往靠调节水阀门来控制水流量的方法节能降耗得多，并且可以显著提高供水系统的稳定性和可靠性，减少用水高峰期供水压力不足，低峰期供水能源浪费。
这对节约能源和提高供水企业的经济效益均具有及其重要的意义。
一、变频恒压供水自动控制装置
1、基本构成
恒压供水系统由变频自动控制装置与水泵组合而成（如图）。
该装置由变频器（内含pid调节器）、可编程控制器（plc）、压力传感器及相关电气控制部件构成，是一种具有变频调速和全自动闭环控制功能的机电一体化智能设备（见图），它可同时对两台三相
380v，50hz的水泵电机进行自动控制。
2、工作原理
恒压变频自动控制装置以变频方式工作时，水泵电机以软启动方式启动后开始运转，由安装在水泵出水总管上的远传压力表检测管网压力，并将压力转换成模拟电压信号送入可编程序控制器（plc），电压信号在plc中经模数转换，并与设定压力作比较后输出控制信号，控制变频器输出的变频电源调节水泵转速，使出水管网压力不断向设定压力趋近。
通过不断检测、比较与调整的闭环控制过程使管网压力达到恒定，使水泵转速根据水压传感器自动调节，达到节能节水的目的。
变频恒压供水系统构成图：
plc的主要控制作用：
根据我公司所管辖小区环碧花园为例。
该小区采用二次供水系统，其中主要部件（plc）控制器通过远传压力表所送来的压力信号与所设压力相比较，输出偏差信号给变频器，自动控制1号水泵变频启动，当此时实际管网压力比所设定压力低，则plc输出信号控制水泵加速运行；如此时管网实际压力比所设定压力高，则plc 输出信号控制水泵减速运行。
当水泵达到额定转速时，管网压力仍低于设定压力， plc则把该水泵切换成工频运行，并变频启动第二台水泵，和对其进行变频运行调节，直到管网压力与所设压力恒定；反之，如用水量减少，管网压力高于设定压力，且变频器工作在所设定最低频率下，plc停止工频状态下的水泵，变频器仍对变频状
态下的水泵进行调节，直至管网压力与所设压力恒定。
二、变频调速的基本原理
交流异步电动机的转子转速n可以用下式表示：
n=60f/p(1-s)
式中： f为定子供电电源频率；
p为电动机的极对数；
s为异步电动机的转差率。
由此可知电动机的转速随电动机供电频率的改变而改变。
三、水泵变频调速的节能运行原理
水泵是典型的变转矩负载。
变转矩负载的特性是转矩随速度的上升而上升。
水泵的电动机的轴功率p与其流量q、扬程h之间的关系式是：
p ∝ q × h
根据流体力学观点：
q ∝ n ；h ∝ n2 ；p ∝ n3 ；
若转速下降10%，则功率下降到72.9%；若转速下降20%，则功率下降到51.2%；
即使考虑调速装置本身的损耗等因素，节电也是相当可观的。
虽然降低转速能降低轴功率，但变频调速不可能无限制调速，一般认为，变频调速不宜低于额定转速50%，最好处于75%~100%，并应结合实际经计算确定。
四、水泵工艺特点对调速范围的影响
理论上，水泵调速高效区为通过工频高效区左右端点的两条相似工况抛物线的中间区域
a1oa2(见图1)。
实际上，当水泵转速过小的时候，泵的效率将急剧下降，受此影响，水泵调速高效区萎缩为da1a2（显然，若运行工况点已超出该区域，则不宜采用调速来节能了）。
五、定速泵对调速范围的影响
实践中，供水系统往往是多台水泵并联供水。
由于投资昂贵，不可能将所有水泵全部调速，所以一般采用调速泵、定速泵混合供水。
在这样的系统中，应注意确保调速泵与定速泵都能在高效段运行，并实现系统最优。
六、节能效果
我司所辖管住宅小区环碧花园在供水系统改造前，小区供水一直靠阀门调节控制，水泵平均功耗15kw；自从恒压变频供水系统投入使用后，则水泵平均功耗下降至10.8kw，平均节电4.2kw，变频器的运行频率平均保持在36hz~43hz左右。
根据改造前后两年计量仪表所测算用电结果，改造前每月平均用电量在6000kwh，改造后每月平均用电量4320kwh，平均节电1680kwh，按电费0.80元/ kwh 计算，则每年总共可节约1.61万元电费；节电率达到 28%。
七、结束语
随着现代科学的不断进步与发展，变频调速技术越来越被人们所广泛应用。
变频调速恒压供水系统以其启停平稳、对电网无影响，且对水管网无冲击（水锤产生）；控制功能操作方便，水压控制精
度高，反应速度快，自动化控制程度高；采用全自动闭环供水控制功能，供水压力稳定、性能可靠；故障显示及报警保护功能齐全，节能效果显著等优点，将成为供水系统发展主要方向，具有较大的应用前景。
