PCB选择性焊接的两种不同工艺特点对比
选择性焊接的工艺特点及流程介绍
选择性焊接的工艺特点及流程介绍可通过与波峰焊的比较来了解挑选性焊接的工艺特点。
两者间最显然的差异在于波峰焊中的下部彻低浸入液态焊料中，而在挑选性焊接中，仅有部分特定区域与焊锡波接触。
因为PCB本身就是一种不良的热传导介质，因此焊接时它不会加热熔化邻近元器件和PCB区域的焊点。
在焊接前也必需预先涂敷助焊剂。
与波峰焊相比，助焊剂仅涂覆在PCB下部的待焊接部位，而不是囫囵PCB。
另外挑选性焊接仅适用于插装元件的焊接。
挑选性焊接是一种全新的办法，彻底了解挑选性焊接工艺和设备是胜利焊接所必须的。
挑选性焊接的流程典型的挑选性焊接的工艺流程包括：助焊剂喷涂，PCB预热、浸焊和拖焊。
助焊剂涂布工艺在挑选性焊接中，助焊剂涂布工序起着重要的作用。
焊接加热与焊接结束时，助焊剂应有足够的活性防止桥接的产生并防止PCB产生氧化。
助焊剂喷涂由X/Y机械手携带PCB通过助焊剂喷嘴上方，助焊剂喷涂到PCB待焊位置上。
助焊剂具有单嘴喷雾式、微孔喷射式、同步式多点/图形喷雾多种方式。
回流焊工序后的微波峰选焊，最重要的是焊剂精确喷涂。
微孔喷射式肯定不会弄污焊点之外的区域。
微点喷涂最小焊剂点图形直径大于2mm，所以喷涂沉积在PCB上的焊剂位置精度为±0.5mm，才干保证焊剂始终笼罩在被焊部位上面，喷涂焊剂量的公差由供给商提供，技术解释书应规定焊剂用法量，通常建议100%的平安公差范围。
预热工艺在挑选性焊接工艺中的预热主要目的不是削减热应力，而是为了去除溶剂预干燥助焊剂，在进入焊锡波前，使得焊剂有正确的黏度。
在焊接时，预热所带的热量对焊接质量的影响不是关键因素，PCB材料厚度、器件封装规格及助焊剂类型打算预热温度的设置。
在挑选性焊接中，对预热有不同的理论说明：有些工艺工程师认为PCB应在助焊剂喷涂前，举行预热；另一种观点认为不需要预热而挺直举行焊接。
用法者可按照详细的状况来支配挑选性焊接的工艺流程。
焊接工艺挑选性焊接工艺有两种不同工艺：拖焊工艺和浸焊工艺。
PCB焊盘工艺分类
PCB焊盘工艺分类1. 概述PCB（Printed Circuit Board）是电子产品中常见的重要组成部分之一，而焊盘则是PCB上用于焊接元器件的金属接触点。
焊盘的质量和焊接工艺的良好选择直接影响着PCB的性能和可靠性。
在PCB制造过程中，根据不同的需求和使用环境，可以采用不同的焊盘工艺分类。
2. 焊盘工艺分类根据焊盘的形状、尺寸和制作工艺的不同，我们可以将焊盘工艺分为以下几类：2.1. 通孔焊盘（PTH）通孔焊盘是最常见的焊盘类型之一，用于焊接通过孔（Through Hole）的元器件。
通孔焊盘可以分为以下几种工艺分类：•插装PTH：插装PTH焊盘适用于手工插件，适合于低密度和较大尺寸的元器件。
工艺简单，操作灵活，但适用性相对较低。
•波峰焊PTH：波峰焊PTH焊盘适用于批量生产，采用波峰焊接工艺。
通过将PCB板面平行地浸入预热的焊锡波中，从而实现焊接。
波峰焊能够保证焊盘的质量和一致性，但需要在PCB设计时增加锡峰尺寸和间距，以确保焊盘质量。
•回流焊PTH：回流焊PTH焊盘适用于高精度焊接，通常需要更高的可靠性要求。
焊接过程中，通过预热熔化的焊锡涂层，在短时间内加热并冷却，从而实现焊接。
回流焊可以使焊接更均匀，减少焊接应力和冶金反应影响。
2.2. 表面贴装焊盘（SMD）表面贴装焊盘是目前电子产品制造中主要采用的焊盘类型，用于焊接表面贴装元器件（Surface Mount Device）。
表面贴装焊盘可以分为以下几种工艺分类：•印刷式SMD：印刷式SMD焊盘通过印制的焊膏来实现焊接。
焊膏是由焊锡和助焊剂组成的混合物，通过印刷在PCB的焊盘位置上。
焊接时，元器件在正确的位置放置到焊盘上，然后进行热处理，使焊膏熔化并粘合元器件和PCB。
•红外热熔焊SMD：红外热熔焊SMD焊盘采用红外热源作为能量来源进行焊接。
通过在适当的温度下，将焊盘加热至焊锡熔点，从而实现元器件与PCB的粘结。
红外热熔焊能够实现快速、高效的焊接，但对PCB材料和元器件的热敏感性较高。
各种PCB之间的工艺区别
各种PCB之间的工艺区别镀金板(ElectrolyticNi/Au)OSP板(OrganicSolderabilityPreservatives)化银板(ImmersionAg)化金板(ElectrolessNi/Au，ENIG)化锡板(ImmersionTin)喷锡板1.镀金板镀金板制程成本是所有板材中最高的，但是目前现有的所有板材中最稳定，也最适合使用于无铅制程的板材，尤其在一些高单价或者需要高可靠度的电子产品都建议使用此板材作为基材。
2.OSP板OSP制程成本最低，操作简便，但此制程因须装配厂修改设备及制程条件且重工性较差因此普及度仍不佳，使用此一类板材，在经过高温的加热之后，预覆于PAD上的保护膜势必受到破坏，而导致焊锡性降低，尤其当基板经过二次回焊后的情况更加严重，因此若制程上还需要再经过一次DIP制程，此时DIP端将会面临焊接上的挑战。
3.化银板虽然”银”本身具有很强的迁移性，因而导致漏电的情形发生，但是现今的“浸镀银”并非以往单纯的金属银，而是跟有机物共镀的”有机银”因此已经能够符合未来无铅制程上的需求，其可焊性的的寿命也比OSP 板更久。
4.化金板此类基板最大的问题点便是”黑垫”(BlackPad)的问题，因此在无铅制程上有许多的大厂是不同意使用的，但国内厂商大多使用此制程。
5.化锡板此类基板易污染、刮伤，加上制程(FLUX)会氧化变色情况发生，国内厂商大多都不使用此制程，成本相对较高。
6.喷锡板因为cost低，焊锡性好，可靠度佳，兼容性最强，但这种焊接特性良好的喷锡板因含有铅，所以无铅制程不能使用。
另有”锡银铜喷锡板”由于大多数都不使用此制程，故特性资料取的困难.附图：。

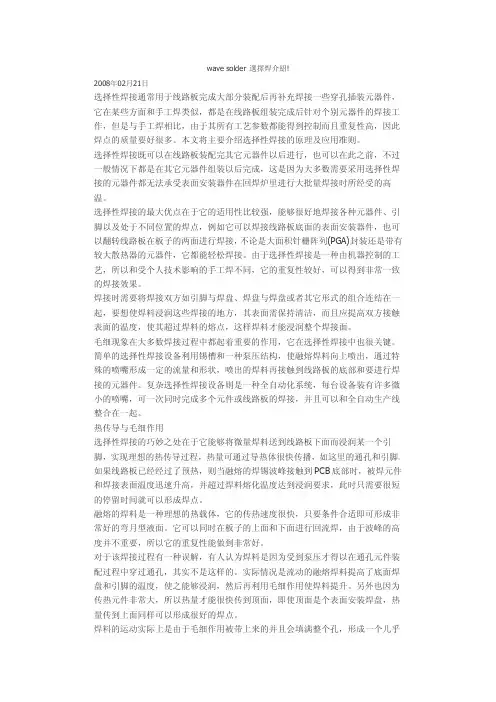

选择焊介绍
wave solder選擇焊介紹!2008年02月21日选择性焊接通常用于线路板完成大部分装配后再补充焊接一些穿孔插装元器件，它在某些方面和手工焊类似，都是在线路板组装完成后针对个别元器件的焊接工作，但是与手工焊相比，由于其所有工艺参数都能得到控制而且重复性高，因此焊点的质量要好很多。
本文将主要介绍选择性焊接的原理及应用准则。
选择性焊接既可以在线路板装配完其它元器件以后进行，也可以在此之前，不过一般情况下都是在其它元器件组装以后完成，这是因为大多数需要采用选择性焊接的元器件都无法承受表面安装器件在回焊炉里进行大批量焊接时所经受的高温。
选择性焊接的最大优点在于它的适用性比较强，能够很好地焊接各种元器件、引脚以及处于不同位置的焊点，例如它可以焊接线路板底面的表面安装器件，也可以翻转线路板在板子的两面进行焊接，不论是大面积针栅阵列(PGA)封装还是带有较大散热器的元器件，它都能轻松焊接。
由于选择性焊接是一种由机器控制的工艺，所以和受个人技术影响的手工焊不同，它的重复性较好，可以得到非常一致的焊接效果。
焊接时需要将焊接双方如引脚与焊盘、焊盘与焊盘或者其它形式的组合连结在一起，要想使焊料浸润这些焊接的地方，其表面需保持清洁，而且应提高双方接触表面的温度，使其超过焊料的熔点，这样焊料才能浸润整个焊接面。
毛细现象在大多数焊接过程中都起着重要的作用，它在选择性焊接中也很关键。
简单的选择性焊接设备利用锡槽和一种泵压结构，使融熔焊料向上喷出，通过特殊的喷嘴形成一定的流量和形状，喷出的焊料再接触到线路板的底部和要进行焊接的元器件。
复杂选择性焊接设备则是一种全自动化系统，每台设备装有许多微小的喷嘴，可一次同时完成多个元件或线路板的焊接，并且可以和全自动生产线整合在一起。
热传导与毛细作用选择性焊接的巧妙之处在于它能够将微量焊料送到线路板下面而浸润某一个引脚，实现理想的热传导过程，热量可通过导热体很快传播，如这里的通孔和引脚。
电路板焊接工艺【详解】
电路板焊接工艺内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.选择性焊接的工艺流程包括：助焊剂喷涂，电路板预热、浸焊和拖焊。
助焊剂涂布工艺在选择性焊接中，助焊剂涂布工序起着重要的作用。
焊接加热与焊接结束时，助焊剂应有足够的活性防止桥接的产生并防止电路板产生氧化。
助焊剂喷涂由X/Y机械手携带电路板通过助焊剂喷嘴上方，助焊剂喷涂到pcb电路板焊位置上。
焊电路板技巧2：回流焊工序后的微波峰选焊，最重要的是焊剂准确喷涂，微孔喷射式绝对不会弄污焊点之外的区域。
微点喷涂最小焊剂点图形直径大于2mm，所以喷涂沉积在电路板上的焊剂位置精度为±0.5mm，才能保证焊剂始终覆盖在被焊部位上面。
焊电路板技巧3：可以通过与波峰焊的比较来了解选择性焊接的工艺特点，两者间最明显的差异在于波峰焊中电路板的下部完全浸入液态焊料中，而在选择性焊接中，仅有部分特定区域与焊锡波接触。
由于电路板本身就是一种不良的热传导介质，因此焊接时它不会加热熔化邻近元器件和电路板区域的焊点。
在焊接前也必须预先涂敷助焊剂，与波峰焊相比，助焊剂仅涂覆在电路板下部的待焊接部位，而不是整个pcb电路板。
另外选择性焊接仅适用于插装元件的焊接，选择性焊接是一种全新的方法，彻底了解选择性焊接工艺和设备是成功焊接所必需的。
电路板焊接注意事项1、拿到PCB裸板后首先应进行外观检查，看是否存在短路、断路等问题，然后熟悉开发板原理图，将原理图与PCB丝印层进行对照，避免原理图与PCB不符。
2、PCB焊接所需物料准备齐全后，应将元器件分类，可按照尺寸大小将所有元器件分为几类，便于后续焊接。
需要打印一份齐全的物料明细表。
在焊接过程中，没焊接完一项，则用笔将相应选项划掉，这样便于后续焊接操作。

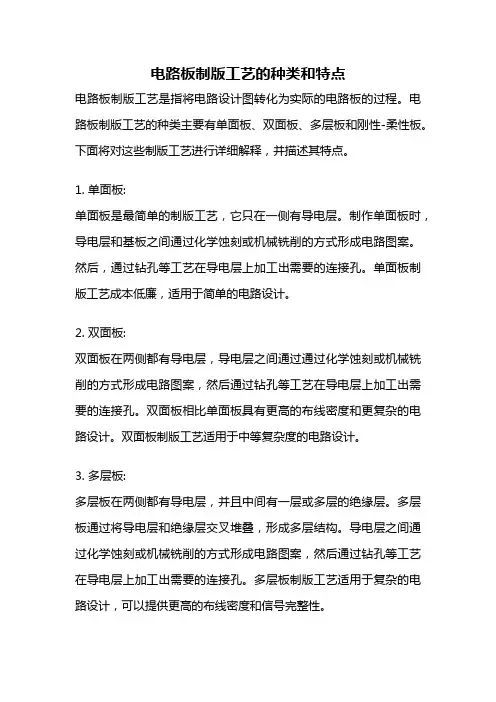

电路板制版工艺的种类和特点
电路板制版工艺的种类和特点电路板制版工艺是指将电路设计图转化为实际的电路板的过程。
电路板制版工艺的种类主要有单面板、双面板、多层板和刚性-柔性板。
下面将对这些制版工艺进行详细解释，并描述其特点。
1. 单面板:单面板是最简单的制版工艺，它只在一侧有导电层。
制作单面板时，导电层和基板之间通过化学蚀刻或机械铣削的方式形成电路图案。
然后，通过钻孔等工艺在导电层上加工出需要的连接孔。
单面板制版工艺成本低廉，适用于简单的电路设计。
2. 双面板:双面板在两侧都有导电层，导电层之间通过通过化学蚀刻或机械铣削的方式形成电路图案，然后通过钻孔等工艺在导电层上加工出需要的连接孔。
双面板相比单面板具有更高的布线密度和更复杂的电路设计。
双面板制版工艺适用于中等复杂度的电路设计。
3. 多层板:多层板在两侧都有导电层，并且中间有一层或多层的绝缘层。
多层板通过将导电层和绝缘层交叉堆叠，形成多层结构。
导电层之间通过化学蚀刻或机械铣削的方式形成电路图案，然后通过钻孔等工艺在导电层上加工出需要的连接孔。
多层板制版工艺适用于复杂的电路设计，可以提供更高的布线密度和信号完整性。
4. 刚性-柔性板:刚性-柔性板是一种结合了刚性板和柔性板的制版工艺。
刚性部分由多层板组成，而柔性部分由柔性基材组成。
刚性-柔性板制版工艺适用于需要在不同层间进行柔性连接的电路设计，可以提供更高的布线密度和更好的可靠性。
电路板制版工艺的种类有单面板、双面板、多层板和刚性-柔性板。
这些制版工艺在制造过程和应用范围上都有一定的差异。
选择适合的制版工艺可以根据电路的复杂度、布线密度、信号完整性要求以及成本等因素来决定。
不同的制版工艺有不同的特点，可以满足不同电路设计的需求。
选择性波峰焊工艺研究要点
选择性波峰焊工艺研究要点主要介绍了选择性波峰焊的现状，分析了选择性波峰焊的工艺特点，提出了进行选择性波峰焊工艺研究的要点。
标签：选择性波峰焊—Selective SoIdering Systems随着电子元器件朝着小型化方向发展，回流焊工艺已经成为大批量生产的主流。
但有些行业如电力系统、汽车电子等，由于高可靠性的要求，尽管很多原本为通孔焊接的元器件已改成适合回流焊的表贴器件，仍有些器件如开关、变压器、散热器、连接器及一些插座等还是通孔封装，而且在相当长的一段时期内，通孔元器件将与表贴器件共存。
传统的通孔元器件的焊接主要采用手工焊、波峰焊两种焊接技术，他们的特点各不相同。
手工焊接由于成本低、灵活性高等优势，至今仍被广泛采用，但是，在可靠性要求高、焊接难度大的一些应用中，受到了相当程度的制约；波峰焊在通孔元器件焊接中具有生产效率高和产量大等优点，但往往是一块板子上大部分已经是表贴器件，只有少量通孔器件，而这些通孔器件在回流焊之后很难用普通的波峰焊直接焊接。
1、选择性波峰焊现状随着通孔元器件(尤其是大热容量或细间距元器件)的焊接难度越来越大，特别是对无铅和高可靠性要求的产品，手工焊的焊接品质已不能符合高品质电装生产的要求，波峰焊在具体使用中又不能完全满足小批置多品种的生产应用，选择性波峰焊的应用在最近几年得到了飞速的发展。
从发展的角度来看，未来的通孔器件焊接在整个电装行业的焊接比例会越来越少，但对通孔焊接品质的要求会越来越高，这与选择性波峰焊设备本身的特点是完全吻合的。
因此，未来在单一品种、大批量、普通品质要求的行业中，波峰焊的应用还会继续存在，但在电力、工控、汽车电子、军工以及通讯等行业，选择性波峰焊的应用，将会越来越普遍地代替手工焊和波峰焊，成为通孔器件焊接的主流手段。
选择性波峰焊作为一个比较特殊的焊接设备，目前成熟的生产厂家并不多见，在国内几乎还是一个空白，即便在国际上，除了德国ERSA以外，还有德国的SEHO、荷兰的Vitronic Soltec等少数几家公司。
选择性焊接工艺技术的研究
选择性焊接工艺技术的研究烽火通信科技股份有限公司鲜飞摘要: 本文介绍了选择性焊接的概念、特点、分类和使用工艺要点。
选择性焊接是现代组装技术的新概念，它的出现促进了SMT（表面贴装技术）的发展，并为PCB设计者提供了新的工艺选择。
可以确信选择性焊接将会被更多地应用于电子组装上，成为一种具有竞争力的焊接技术。
关键词：选择性焊接；印刷线路板；波峰焊The Research of Selective SolderingXIAN Fei（Fiberhome Telecommunication Technologies Co., Ltd, Wuhan 430074,China）Abstract: The things of selective soldering’s concept, characteristics, division and technical gist are described in this paper. Selective soldering is a new concept of the contemporary assembly technology. It is said that selective soldering has developed and innovated SMT since it was appeared and also provides a new choice for PCB designer. It is believed that selective soldering will more be adopted in electronics assembly, and will also be a competitive soldering technology. Keywords：Selective Soldering；PCB；Wave Soldering1 引言回顾近年来电子工业工艺发展历程，可以注意到一个很明显的趋势就是回流焊技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB选择性焊接的两种不同工艺特点对比
在PCB电子工业焊接工艺中，有越来越多的厂家开始把目光投向选择焊接，选择焊接可以在同一时间内完成所有的焊点，使生产成本降到最低，同时又克服了回流焊对温度敏感元件造成影响的问题，选择焊接还能够与将来的无铅焊兼容，这些优点都使得选择焊接的应用范围越来越广。
选择性焊接的工艺特点
可通过与波峰焊的比较来了解选择性焊接的工艺特点。
两者间最明显的差异在于波峰焊中pcb的下部完全浸入液态焊料中，而在选择性焊接中，仅有部分特定区域与焊锡波接触。
由于pcb本身就是一种不良的热传导介质，因此焊接时它不会加热熔化邻近元器件和pcb 区域的焊点。
在焊接前也必须预先涂敷助焊剂。
与波峰焊相比，助焊剂仅涂覆在pcb下部的待焊接部位，而不是整个pcb。
另外选择性焊接仅适用于插装元件的焊接。
选择性焊接是一种全新的方法，彻底了解选择性焊接工艺和设备是成功焊接所必需的。
选择性焊接的流程
典型的选择性焊接的工艺流程包括：助焊剂喷涂，pcb预热、浸焊和拖焊。
助焊剂涂布工艺
在选择性焊接中，助焊剂涂布工序起着重要的作用。
焊接加热与焊接结束时，助焊剂应有足够的活性防止桥接的产生并防止pcb产生氧化。
助焊剂喷涂由x/y机械手携带pcb通过助焊剂喷嘴上方，助焊剂喷涂到pcb待焊位置上。
助焊剂具有单嘴喷雾式、微孔喷射式、同步式多点/图形喷雾多种方式。
回流焊工序后的微波峰选焊，最重要的是焊剂准确喷涂。
微孔喷射式绝对不会弄污焊点之外的区域。
微点喷涂最小焊剂点图形直径大于2mm，所以喷涂沉积在pcb上的焊剂位置精度为±0.5mm，才能保证焊剂始终覆盖在被焊部位上面，喷涂焊剂量的公差由供应商提供，技术说明书应规定焊剂使用量，通常建议100%的安全公差范围。
预热工艺
在选择性焊接工艺中的预热主要目的不是减少热应力，而是为了去除溶剂预干燥助焊剂，。
