如何测量活塞式压缩机的曲轴
活塞式制冷压缩机的拆卸及其零部件的测量
活塞式制冷压缩机的拆卸及其零部件的测量对零部件进行测量前，应准备好该型号压缩机零部件的尺寸和配合间隙的数据，若没有，可向制造厂家索取。
(1)部件的拆卸与测量1)气缸盖与排气阀的拆卸。
先松动并拧下气缸盖短螺栓螺母，再均匀拧松两窄边的长螺栓螺母，当气缸盖升起2-3mn时，观察气缸垫片在哪一边粘得多，然后在粘得少的一边用一字起起下垫片，以免损坏。
拆下气缸盖后，取出安全弹簧和排气阀。
注意检查气阀弹簧、阀片有无损坏等。
用塞尺测量排气阀升程，超过规定值应更换阀片。
用深度游标尺测量吸气阀汁的升程，超过规定值应换新阀片。
测量气缸顶部余隙，用压熔丝的方法。
拆下排气阀后，用40—50A的熔丝，按垂直方向插入活塞顶部的螺孔中保持熔丝在活塞的顶面上，然后装上排气阀、安全弹簧和气缸盖，缸盖螺栓拧紧后，盘车3-4周，再拆下气缸盖、安全弹簧和排气阀，把压扁的熔丝用0~25mm 的外径百分尺测量，前、后、左、右四个点的平均值即为所测余隙。
如12.5系列正常余隙为0.5-1.lmm，若余隙过大，主要是轴和轴瓦的磨损造成的。
应该通过更换轴瓦或调整气缸垫片把余隙调到要求的范围内，否则机器的输气效率降低。
若间隙过小，活塞顶部与内阀座相撞，将使机件损坏，可用加厚气缸垫片来解决。
2)拆卸曲轴箱侧盖。
把螺栓拆下，用一字形螺钉旋具把气缸盖打开一条缝，此时人的面部不要对着缝隙处，以免制冷剂冲击伤人。
取下曲轴箱侧盖后，应检查油中的污物和金属屑的多少。
3)拆卸活塞连杆部件。
在拆卸连杆大头盖的同时应测量连杆大头轴瓦的径向间隙。
其测量方法有两种:一个曲柄销上有两根以上的连杆时，可用塞尺进行测量，即先拆下一个大头盖，用塞尺测相邻的两个连杆大头间隙，把其他活塞拆下后，再把先拆的大头盖拧紧，用塞尺测量其间隙。
若一个曲柄销上只有一根连杆，用压熔丝的方法测量。
一般用5A熔丝两条放在大头盖的轴瓦上，然后再装到曲柄销上，装好后再拆下来，把压扁的铅丝用0-25m的外径百分尺测量即可。
曲轴的测量方法
曲轴的测量方法
曲轴的测量方法一般分为以下几步：
1.准备工作：先将曲轴清洁干净，确保表面无杂质，并保持曲
轴在室温下。
2.测量曲轴主轴颈直径：使用测微卡尺或千分尺测量主轴颈的
直径。
将测量工具的两腿平行放置于轴颈两侧，在两侧测量点之间进行测量，取平均值作为主轴颈直径。
3.测量曲轴轴颈标准圆柱度：使用曲轴测量仪或类似仪器来测
量标准圆柱度。
仪器将接触曲轴的轴颈和定位仪表尺相对移动，从而测量轴颈的标准圆柱度。
4.测量曲轴轴颈圆柱度误差：使用进口数显游标千分尺等测量
仪器，分别在曲轴轴颈的不同位置进行测量，记录下各个位置的直径，然后计算出不同位置间的圆柱度误差。
5.测量曲轴的中心距：使用外径测量仪测量曲轴的端面直径，
然后使用千分尺等测量工具测量曲轴两端的轴颈直径，再根据端面直径和轴颈直径计算出曲轴的中心距。
以上是常见的曲轴测量方法，具体操作需要根据实际情况选择合适的测量工具和仪器，并按照相应的测量步骤进行操作。
活塞式压缩机间隙和磨损量检测报告
活塞式压缩机间隙和磨损量检测报告一、检测方法1.外观检查：通过观察活塞和缸体的外观，可以初步判断是否存在明显的磨损或损坏。
如活塞或缸体表面出现划痕、凹陷等情况，可能表示存在间隙或磨损问题。
2.测量间隙：使用游标卡尺或其他测量工具，测量活塞与缸体之间的间隙。
具体方法是将活塞从缸体内取出，清洁干净后，将游标卡尺放入缸体内同时观察最大和最小间隙，并记录下来。
一般来说，活塞与缸体之间的间隙应在规定的范围内。
3.摩擦力测量：使用力传感器或扭力传感器，测量活塞在运行时的摩擦力。
通过与标准值进行比较，可以了解活塞与缸体之间的摩擦情况。
摩擦力过大可能表示存在严重的磨损问题。
4.油膜厚度测量：使用光学显微镜等设备，观察活塞与缸体之间的油膜厚度。
油膜厚度越大，表示摩擦越小，活塞与缸体之间的间隙越小。
二、检测结果经过上述检测方法，我们得到了活塞式压缩机间隙和磨损量的检测结果。
具体如下：1.外观检查：活塞和缸体的外观均未发现明显的磨损或损坏情况。
2. 测量间隙：测量结果显示，活塞与缸体之间的最大间隙为0.02mm，最小间隙为0.01mm，均在规定的范围内。
3.摩擦力测量：摩擦力的测量结果为10N，与标准值相符合，说明活塞与缸体之间的摩擦情况较好。
4. 油膜厚度测量：油膜厚度测量结果显示，活塞与缸体之间的油膜厚度为0.05mm，表明活塞与缸体之间的间隙较小。
综上所述，通过对活塞式压缩机间隙和磨损量的检测，我们得出的结论是活塞与缸体之间的间隙和磨损量均在规定的范围内，表明该压缩机的性能和寿命较好。
但是，为了保证持久的使用，建议定期对活塞与缸体之间的间隙和磨损量进行检测，并根据检测结果进行必要的维护和修理。

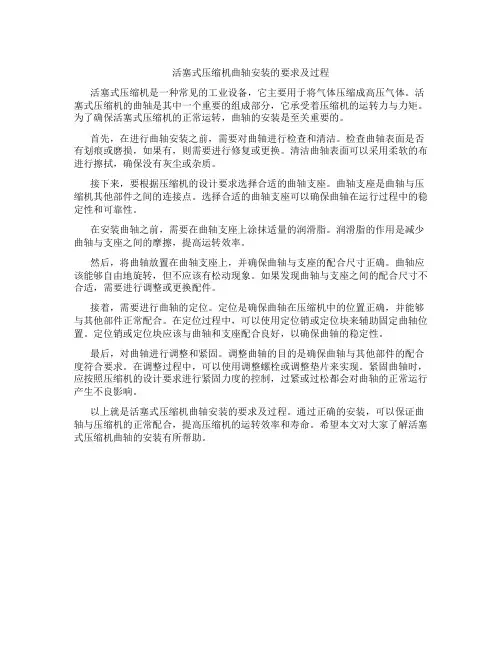

活塞式压缩机曲轴安装的要求及过程
活塞式压缩机曲轴安装的要求及过程活塞式压缩机是一种常见的工业设备，它主要用于将气体压缩成高压气体。
活塞式压缩机的曲轴是其中一个重要的组成部分，它承受着压缩机的运转力与力矩。
为了确保活塞式压缩机的正常运转，曲轴的安装是至关重要的。
首先，在进行曲轴安装之前，需要对曲轴进行检查和清洁。
检查曲轴表面是否有划痕或磨损，如果有，则需要进行修复或更换。
清洁曲轴表面可以采用柔软的布进行擦拭，确保没有灰尘或杂质。
接下来，要根据压缩机的设计要求选择合适的曲轴支座。
曲轴支座是曲轴与压缩机其他部件之间的连接点。
选择合适的曲轴支座可以确保曲轴在运行过程中的稳定性和可靠性。
在安装曲轴之前，需要在曲轴支座上涂抹适量的润滑脂。
润滑脂的作用是减少曲轴与支座之间的摩擦，提高运转效率。
然后，将曲轴放置在曲轴支座上，并确保曲轴与支座的配合尺寸正确。
曲轴应该能够自由地旋转，但不应该有松动现象。
如果发现曲轴与支座之间的配合尺寸不合适，需要进行调整或更换配件。
接着，需要进行曲轴的定位。
定位是确保曲轴在压缩机中的位置正确，并能够与其他部件正常配合。
在定位过程中，可以使用定位销或定位块来辅助固定曲轴位置。
定位销或定位块应该与曲轴和支座配合良好，以确保曲轴的稳定性。
最后，对曲轴进行调整和紧固。
调整曲轴的目的是确保曲轴与其他部件的配合度符合要求。
在调整过程中，可以使用调整螺栓或调整垫片来实现。
紧固曲轴时，应按照压缩机的设计要求进行紧固力度的控制，过紧或过松都会对曲轴的正常运行产生不良影响。
以上就是活塞式压缩机曲轴安装的要求及过程。
通过正确的安装，可以保证曲轴与压缩机的正常配合，提高压缩机的运转效率和寿命。
希望本文对大家了解活塞式压缩机曲轴的安装有所帮助。
曲轴检测方法
曲轴检测方法
曲轴检测方法主要有以下几种：
1. 可视检测法：利用肉眼观察曲轴表面是否存在明显的划痕、磨损或裂纹等表面缺陷进行检测。
2. 触摸检测法：利用手指轻轻触摸曲轴表面，感受是否有凹凸不平或明显的磨损。
3. 磁粉检测法：在曲轴表面涂上磁粉，并施加磁场，通过观察磁粉聚集的位置和形状，判断是否存在裂纹、缺口等缺陷。
4. 超声波检测法：利用超声波探测仪器对曲轴进行扫描，检测是否存在内部缺陷或裂纹。
5. 磁力检测法：利用磁力仪器对曲轴进行检测，通过测量磁力的变化，判断曲轴内部是否存在裂纹或缺陷。
6. 光电检测法：利用光电传感器对曲轴进行扫描，通过测量光电信号的变化，判断曲轴表面是否存在缺陷。
以上方法可以单独使用，也可以结合使用，以提高曲轴检测的准确性和效率。
具体选择何种方法，需要根据曲轴的材质、尺寸和所需检测的缺陷类型等因素综合考虑。
曲轴的测量的具体步骤和要求
曲轴的测量的具体步骤和要求
曲轴是发动机中重要的部件，其几何形状和尺寸对发动机性能和平稳运转至关重要。
测量曲轴的步骤和要求取决于所用的测量设备和具体情况，但一般测量曲轴的步骤如下：
步骤：
1.清洁曲轴表面：使用适当的清洁剂和工具清洁曲轴表面，确保测量时不受杂质干扰。
2.准备测量工具：选择适当的测量仪器，如千分尺、外径千分尺、显微镜、表面粗糙
度测量仪等。
3.测量曲轴直径：使用外径千分尺或其他测量工具，测量曲轴的直径。
通常会在曲轴
的多个位置进行测量，以确保直径尺寸的一致性。
4.测量轴承表面磨损和圆度：使用表面粗糙度仪器或显微镜来检查曲轴的表面质量，
包括检查是否有磨损、凹陷或其他表面不平整现象。
5.检查曲轴的直线度：使用曲轴直线度检测仪器，检查曲轴的直线度，确保曲轴在转
动时不会产生过大的振动或摆动。
6.记录测量结果：记录每个测量点的数据，包括直径、圆度、直线度等测量值，以便
后续分析和比较。
要求：
•精度和准确性：测量工具需要具备足够的精度和准确性，以确保对曲轴尺寸和几何特性的准确测量。
•全面性：测量需要覆盖曲轴的各个部位和多个参数，包括直径、表面质量、直线度等，以全面了解曲轴的状态。
•规范性：按照制造商提供的规范和标准进行测量，确保符合工程要求和安全性能。
•记录和比对：记录所有测量结果，并与规范或之前的测量数据进行比对，以便发现任何变化或异常情况。
测量曲轴是保证发动机性能和可靠性的重要步骤，确保准确性和全面性对于诊断发动机问题和维护至关重要。
如果不确定如何进行曲轴的测量，最好请专业技术人员或机械工程师进行操作。
曲轴的测量的主要事项
曲轴的测量的主要事项
曲轴是发动机中的重要部件之一，其测量对于确保发动机正常工作至关重要。
下面是曲轴测量的主要事项：
1.直径测量：使用外径千分尺或卡尺测量曲轴主轴颈和连杆颈的直径。
测量应在多个位置进行，以获取准确的结果。
比较测量值与厂家提供的规范范围，确保直径符合要求。
2.轴承表面测量：使用表面粗糙度计或表面轮廓仪，测量曲轴主轴颈和连杆颈的表面粗糙度。
确保表面光滑度符合要求，以便良好的润滑和减少磨损。
3.弯曲度测量：使用分度尺或测量仪器，在曲轴的不同位置测量弯曲度。
这可以帮助检测曲轴是否过度弯曲，是否存在变形或损坏的情况。
4.扭转度测量：使用扭力测量仪，测量曲轴在一定扭矩作用下的扭转量。
这有助于检测曲轴是否有严重的扭曲或变形。
比较测量值与规范要求进行评估。
5.中心距测量：使用测距器或测量仪器，测量曲轴主轴颈和连杆颈之间的中心距。
确保中心距符合规范要求，以确保正常的配合和运动。
6.运动偏移测量：使用测量仪器，测量曲轴的运动偏移，即曲轴轴心的往复运动相对于理想轨迹的偏差。
这有助于评估曲轴是否存在偏移或不稳定的情况。
在进行曲轴测量时，应使用合适的测量工具和仪器，并
在严格遵守相关的操作规程和安全措施的情况下进行。
此外，建议根据发动机制造商的建议进行定期的曲轴检查和维护，以确保曲轴的性能和可靠性。
活塞式压缩机曲轴的质量在进行惯性力计算的转化时
活塞式压缩机曲轴的质量在进行惯性力计算的转化时活塞式压缩机是一种常见的工业设备，广泛应用于空调、制冷、石油化工等领域。
其中，活塞式压缩机曲轴是其重要的动力传输部件之一，其质量对于整个压缩机的运行稳定性和效率起着重要作用。
在进行活塞式压缩机的设计和计算时，需要对曲轴的质量进行惯性力计算与转化，以确保设备的正常运行。
活塞式压缩机曲轴的质量可以简单理解为曲轴本身的质量和各构件的附加质量之和。
在设计和制造过程中，曲轴的质量需要经过严格的控制，以确保其材料的优异性能和合理的几何形状。
质量较大或不均匀的曲轴可能会引发不同程度的振动和惯性力，并且可能导致设备的性能下降、噪音增加甚至设备的损坏。
在进行活塞式压缩机的惯性力计算时，需要将曲轴的质量转化为对应的惯性力。
惯性力是由于物体在运动或静止状态下由于惯性所产生的力，常常会对设备的稳定性和运行造成影响。
对于活塞式压缩机的曲轴，其在旋转过程中，由于转动的惯性会产生一定的惯性力，这会对轴承和设备的其他部件产生一定的负荷，因此需要进行合理的计算和转化。
在进行惯性力计算的过程中，常常采用矩阵方法进行分析。
通过设定曲轴的转动速度、转动方向等参数，并结合曲轴的几何形状和质量分布情况，可以得到曲轴在运动中所产生的惯性力。
这些惯性力可以通过传递或转化到其他部件上，如轴承、机架等，以实现整个系统的平衡和稳定。
惯性力计算的结果可以为活塞式压缩机的设计和优化提供重要的依据。
通过合理控制曲轴的质量分布和几何形状，可以降低曲轴自身的振动和惯性力，提高设备的运行效率和稳定性。
同时，惯性力计算也可以为活塞式压缩机系统的其他部件的设计和优化提供参考依据，以实现整体性能的提升。
在实际应用中，除了对活塞式压缩机曲轴质量进行惯性力计算和转化外，还需要考虑其他因素的影响。
例如，曲轴的材料选择、加工工艺和装配精度等，都将对曲轴的质量和惯性力产生重要影响。
因此，在设计和制造过程中，需要综合考虑多个因素，以确保活塞式压缩机曲轴质量的合理控制和惯性力的有效转化。
