空调电脑版维修
空调主板维修方法
空调主板维修方法
空调主板维修方法包括以下步骤：
1. 检查连接：确保空调主板的连接线插头都连接稳固，没有松动或破损。
2. 检查电源：确认空调主板的电源线插头是否插入电源插座，以及电源开关是否打开。
3. 重启主板：将空调主板重新启动，通过断开电源线，等待数分钟后再插上电源线，重新启动主板。
有时候简单的重启可以解决一些常见问题。
4. 清理主板：使用压缩气罐或软毛刷清理空调主板上的灰尘和污垢。
确保清洁时主板处于断电状态。
5. 更换元件：如果确定问题出现在某个具体的元件上，可以尝试更换该元件。
这要求对电子元器件有一定的了解和技术。
6. 重新焊接连接：有时候空调主板上的连接点会出现松动或接触不良，可以尝试重新焊接连接点。
这需要使用焊接工具和相应的技术。
7. 联系专业维修人员：如果以上方法无效，或者修理需要更高级别的技术，建议联系专业的空调维修人员进行维修。
不要尝试打开主板或进行复杂的修理，以
免造成更多的损坏。
变频空调维修方法与分析详解电源维修资料.NCP1251A
变频空调维修方法与分析详解电源维修资料.NCP1251A变频空调故障可分两大类：一类是空调外部因素导致不是故障的故障；另一类是空调自身故障。
因此在分析处理变频空调故障时，首先要考虑排除空调的外部故障，比如：用户的是否过高或过低；电源线路是否存在接触不良；电源线是否存在容量不足；空调的安装位置是否靠西晒；外机排风口有无杂物遮挡或不畅通；功能设置是否正确等。
在排除空调外部因素后，再考虑空调的自身故障。
在检查过程中．要分析是制冷系统故障还是电气系统故障，通常在这两类故障中，先要判断或检测制冷系统是否存在漏制冷剂，缺少制冷剂或制冷剂过量；制冷系统是否存在管路堵塞，冷凝器散热不良或通风不畅；四通问和电子膨胀阀是否存在关闭不严、串气或开度有问题等。
通过排除这些一般性的故障后，然后再考虑排除电气系统故障，电气系统故障一般较为复杂，通常先要考虑排除电源故障，包括室内机和室外机电源，特别是采用开关电源的电路；再考虑排除电控部分故障，比如：和风机故障；继电器或双向可控硅是否存在接触不良、开路或短路；后考虑排除电路故障，比如：判断或检测主控电路、晶振电路、复位电路、驱动电路、电压检测电路、电流检测电路及电路等。
综合考虑缩小故障范围，加速查找故障部位和原因。
一、速修变频空调“五步”法（1）通过“看”来判断故障部位和原因1）室内、室外连接管接头处是否有油迹，主要是看连接管接头处是否存在松动、破裂；看室内蒸发器和室外冷凝器翅片上是否有积尘、积油或被严重污染。
2）室内、室外风机运转方向是否正确，风机是否有停转、转速慢、时转时停。
3）看压缩机吸气管是否存在不结露、结露极少或者结霜；与过滤器是否结霜，判断毛细管或过滤器是否存在堵塞。
4）查看压敏、整流桥堆、电解、三极管、功率模块等是否有炸裂、鼓包、漏液；或者线路是否存在鼠咬、断线、接错位及短路烧损。
5）看故障代码显示并根据其含义来判断故障点。
（2）通过“听‘来判断故障部位和原因1）听室内、室外风机运转声音是否顺畅；听压缩机工作时的声音是否存在沉闷摩擦、共振所产生的异常响声。
空调故障维修手册
空调故障维修手册一、引言空调是现代生活中不可或缺的电器设备之一，它为我们提供了舒适的室内环境。
然而，由于各种原因，空调也可能会出现故障。
为了方便用户在遇到故障时能够进行维修，本手册将详细介绍空调常见故障及其解决方法。
二、常见故障及排除方法1. 空调无法启动- 检查电源是否插好，并确保断路器未跳闸。
- 确保遥控器电池电量充足。
- 检查空调面板上的按键是否正常工作。
- 若仍无法启动，建议联系专业维修人员进行检修。
2. 空调制冷效果差- 检查空调滤网是否堵塞，若堵塞应及时清洗或更换。
- 确保室内外机冷凝器无异物阻挡。
- 调整空调温度设定，确保处于适宜的制冷状态。
- 若以上方法无效，可能是制冷剂泄漏或压缩机故障，应请专业技术人员进行维修。
3. 空调漏水- 检查空调的室内和室外排水管道是否堵塞，如有堵塞应清洗或疏通。
- 确保空调的室内机安装水平，避免水流倒灌。
- 检查空调的冷凝水盘是否损坏，如有损坏需更换。
- 若问题仍未解决，建议联系维修人员进行修复。
4. 空调异味- 检查空调滤网是否需要清洗或更换。
- 清洗室内机和室外机之间的连接管道，确保无异物残留。
- 使用专业的空调清洗剂进行清洗，消除异味。
- 若异味问题依然存在，建议寻求维修人员的帮助。
5. 空调噪音过大- 检查空调的安装是否牢固，以及螺丝是否松动。
- 清洗室内机和室外机的风扇叶片，避免异物摩擦产生噪音。
- 检查室内外机之间的连接管道是否有松动。
- 如噪音问题仍然存在，建议请专业售后人员进行维修。
三、维修注意事项1. 在进行任何维修操作前，务必切断空调的电源。
2. 若自行维修无法解决故障，应及时联系专业维修人员进行处理。
3. 遇到严重故障或非常规情况时，应停用空调并断开电源，以免造成更大的损害。
4. 在保修期内，应及时联系售后服务中心，享受免费维修服务。
四、结语本手册提供了空调常见故障及其解决方法的详细介绍，希望能对用户在遇到问题时提供一些帮助。
在维修过程中，请务必注意安全，并遵循注意事项。

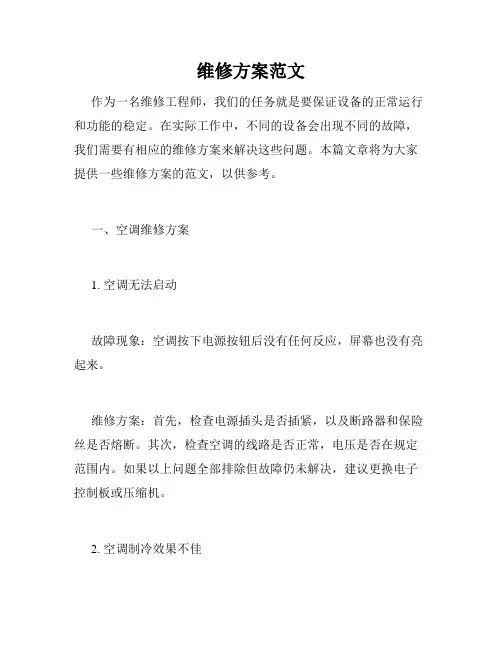

维修方案范文
维修方案范文作为一名维修工程师，我们的任务就是要保证设备的正常运行和功能的稳定。
在实际工作中，不同的设备会出现不同的故障，我们需要有相应的维修方案来解决这些问题。
本篇文章将为大家提供一些维修方案的范文，以供参考。
一、空调维修方案1. 空调无法启动故障现象：空调按下电源按钮后没有任何反应，屏幕也没有亮起来。
维修方案：首先，检查电源插头是否插紧，以及断路器和保险丝是否熔断。
其次，检查空调的线路是否正常，电压是否在规定范围内。
如果以上问题全部排除但故障仍未解决，建议更换电子控制板或压缩机。
2. 空调制冷效果不佳故障现象：空调启动后无法降温，室内温度与设定温度没有差别。
维修方案：首先，清洗空调滤网和蒸发器，以确保室内空气流通。
其次，检查制冷剂量是否充足，若不足则要补充制冷剂。
最后，检查压缩机、电子控制板等核心部件是否损坏或老化，如需要则进行更换维修。
二、冰箱维修方案1. 冰箱无法启动或发出异常噪声故障现象：冰箱插上电源后没有任何反应或发出不寻常的噪声。
维修方案：首先，检查电源插头是否插紧，以及插座和断路器是否正常。
其次，检查冰箱的风扇是否转动正常，发现故障要及时处理。
最后，检查电子控制板和电路是否有损坏，如需要更换维修。
2. 冰箱制冷效果不好故障现象：冰箱温度无法降低到设定温度，食品易于变质。
维修方案：首先，清洗冰箱压缩机、冷凝器和风扇，确保正常运行。
其次，检查冰箱制冷剂量是否充足，如果不足需要补充制冷剂。
最后，检查门密封是否紧密，是否有裂缝、损坏等，如需要及时进行更换。
三、洗衣机维修方案1. 洗衣机无法启动或出现故障代码故障现象：洗衣机插上电源后无法启动或出现故障代码。
维修方案：首先，检查电源插座和断路器是否正常，以及洗衣机的线路和电路是否有问题。
其次，检查洗衣机的滤网和排水管是否堵塞。
最后，检查洗衣机电控板和传感器等核心部件是否有损坏，如需要更换维修。
2. 洗衣机漏水或无法排水故障现象：洗衣机漏水或无法排水，导致水流溢出或无法完成洗衣程序。
空调维修说明书介绍空调故障排除和维修方法
空调维修说明书介绍空调故障排除和维修方法空调维修说明书1. 介绍空调维修说明书旨在提供详细的故障排除和维修方法，帮助用户解决空调故障并确保其正常运行。
本文将详细介绍空调故障排除和维修步骤，并提供一些常见问题的解决办法。
2. 安全须知在进行空调故障排除和维修之前，请务必注意以下安全须知：- 在操作空调之前，确保断开电源并拔掉电源插头。
- 如果需要清洁或维修内部部件，请确保拥有相应的技能和知识，或者请专业人士进行操作。
- 注意使用合适的工具和装备，避免发生意外伤害。
- 在排查故障时，注意不要弄湿任何电气部件，以避免触电风险。
- 如果无法解决故障，请联系专业维修人员。
3. 故障排除方法以下列举几种常见的空调故障，并提供相应的排除方法：3.1 空调无法启动- 检查空调是否连接电源，并确保电源插头插紧。
- 检查电源是否正常供电，可以尝试插拔其他设备，检查电源插座是否正常工作。
- 检查遥控器电池是否已耗尽，并及时更换。
3.2 空调无冷气输出- 检查空调的温度设定值，确保其低于室内当前温度。
- 检查空调是否设置在制冷模式下，并确保制冷模式正常工作。
- 检查室外机是否受到异物堵塞，清理室外机周围的杂物。
- 检查空调滤网是否已清洁，如有需要请及时清洗或更换滤网。
3.3 空调异常噪音- 检查空调是否摆放平稳，是否与墙面有接触或与其他物件碰撞。
- 检查室外机是否安装牢固，排除室外机引起的异响。
- 检查空调内部是否有异物进入，如有需要请清理空调内部。
4. 维修方法对于一些需要更换零件或进行内部维修的问题，建议联系专业的空调维修人员进行操作。
以下是一些常见维修操作的注意事项：4.1 清洁空调滤网- 关闭空调电源，并拔掉电源插头。
- 打开空调面板，并取出滤网。
- 用清水或温和的洗涤剂轻轻清洗滤网，然后晾干。
- 将滤网重新安装到空调中，并确保安装牢固。
4.2 更换遥控器电池- 打开遥控器背面的电池仓盖。
- 取出旧电池，并确保正确把新电池安装到正确的极性位置。
空调维修方案
空调维修方案目录：1. 空调维修的重要性1.1 空调维护对空调寿命的影响1.2 不定期维修的危害2. 空调维修的步骤2.1 检查空调工作状态2.2 清洁空调滤网和散热器3. 空调维修时需要注意的问题3.1 定期更换空调滤网3.2 避免私自拆卸空调零部件4. 空调维修的费用4.1 维修费用的计算方法4.2 避免被坑和过度维修---空调维修的重要性空调维修是保证空调正常运行的关键步骤。
经常进行空调维护可以延长空调的使用寿命，减少故障率，保证室内空气质量和温度的舒适度。
如果长时间不进行空调维修，空调内部会积累大量灰尘和细菌，可能导致空调不制冷或制热效果变差，甚至影响用户的健康。
空调维护对空调寿命的影响: 良好的维护可以延长空调的使用寿命，减少维修次数，提高空调的工作效率。
不定期维修的危害: 长时间不进行维修会导致空调性能下降，消耗更多的电力，增加空调损坏的风险。
所以定期进行空调维修十分必要。
空调维修的步骤进行空调维修时，首先要检查空调的工作状态，观察有无异常的声音或震动，以及空调制冷或制热效果是否正常。
接下来，清洁空调滤网和散热器是非常重要的步骤。
滤网和散热器的堵塞会影响空调的排气和正常工作，定期清洁可以保证空调的顺利运行。
空调维修时需要注意的问题定期更换空调滤网可以阻止灰尘和细菌进入空调内部，保持空气清新。
另外，在维修空调时，一定要注意避免私自拆卸空调零部件，以免造成更大的损坏或危险。
空调维修的费用维修费用的计算方法通常是根据维修内容和所需配件的价格来确定。
在选择维修服务时，要选择正规可靠的维修机构，避免被坑和过度维修。
如果维修费用过高，可以适当与维修工商议，或者考虑购买新的空调。
空调故障排查维修方案
空调故障排查维修方案随着气候变化和科技的不断革新，空调已成为现代家庭、办公室以及商铺等场所中不可或缺的电器。
但是空调在长时间使用后很容易出现故障，需要及时维修。
本文将介绍一些空调常见故障以及排查维修方案。
一、空调不制冷1.检查空调是否设定到制冷状态，如果不是，将其调整为制冷状态。
2.检查空调内外机是否通电，断电的话需进行修复。
3.如果内外机都通电，可以考虑到空调制冷系统出现问题，建议联系专业维修人员进行检查修理。
二、空调制热效果不好1.检查空调是否设定到制热状态，如果不是，将其调整为制热状态。
2.检查空调内外机是否通电，断电的话需进行修复。
3.如果内外机都通电，可能是空调滤网积尘导致空气流动不畅，可以清理过滤网。
4.如果清理过滤网后依然无效，有可能是蒸发器、冷凝器或者压缩机损坏导致，建议联系专业维修人员进行检查修理。
三、空调噪音大1.检查空调内外机是否安装牢固，如有不稳定的情况，立即停用空调。
2.检查空调内部是否存在异物，可以用吸尘器清理内部异物。
3.如果以上方法都无法解决，可能是压缩机、蒸发器或者冷凝器损坏，建议联系专业维修人员进行检查。
四、空调漏水1.检查空调室内机是否倾斜，如果倾斜则加以调整。
2.检查空调室外机是否与室内机连通管道是否堵塞，如有问题改正。
3.如果以上方法都无法解决，可能是排水管道堵塞或者室外机的排水口堵塞，需清理排水管道。
4.如果清理排水管道后还是无效，建议联系专业维修人员进行检查。
五、空调遥控器失灵1.检查空调遥控器电池是否正常，如果电池过老，则需要更换电池。
2.如果更换电池仍然无效，则可能是遥控器信号模块损坏了，需换遥控器。
六、总体故障如果空调出现以上情况都无法解决，则需要联系专业维修人员进行整机故障维修，以确保空调正常效果和性能。
结论以上为常见的空调故障以及排查维修方案，当然并不是所有故障都可以使用以上的方法解决，因此在日常使用中，我们还需要加强对空调的保养，定期清理过滤网、检查电源和管道，尽可能避免故障发生，以延长空调的使用寿命和效果。
海尔新款变频空调维修典型案例汇总
海尔新款变频空调维修典型案例汇总1、机型:KFR-48LW/A(BPF);故障现象:⼀台KFR-48LW/A(BPF)变频柜式空调,制热运⾏在除霜过程中室内机风扇⽆冷风防⽌作⽤吹冷风。
故障原因：1）室内机盘管传感器阻值不良；2）室内机电脑板除霜电路不良；3）室内机盘管传感器脱落；维修过程：上门检修观察发现，当制热除霜时，室内机风机电机停⽌运⾏进⼊冷风防⽌，⼀分钟后，压缩机与室外风机电机运⾏，但此时，室内风机也随着运转⽆冷风防⽌作⽤，检测和更换室内盘管传感器后故障依旧，⼜将室内机电脑板更换后试机故障仍旧，最后经认真检测检查发现是使⽤的传感器质量问题，检测时其电阻值正常，但在实际运⾏时温度对其影响呈现阻值变⼩直⾄短路。
维修措施：重新更换⼀只好的室内盘管传感器后，试机运⾏正常。
2、机器型号：KFR-26W/BPF,28BPA及衍⽣外机塑壳机故障现象：开机1-2分钟,电源灯灭,定时灯灭,运⾏灯闪,资料显⽰为:内外机通信异常。
维修过程：拆壳检查:1开机观察外板LEP1是否点亮,点亮则可初判功率模块开关电源⼯作正常,外机电脑板受潮导致故障现象发⽣2,若不亮,则查功率模块PTC,310V相关电.对于故障现象3找到相关损坏件,更换即可,此现象多为功率模块开关电源烧坏所致；维修措施：对于故障现象1可进⾏如下处理,第⼀步,拆外板,将灰尘清除,并⽤电吹风烘⼲5分钟,查⽆虚焊,并上机⼆次测试,开机故障排除,则进⾏第⼆步处理,将板拆下,⽤酒精将电脑板冼净,并烘⼲,第三步,将外电脑板件浸漆处理,元件⾯,漆⾯最好没过集成电路为好,将余漆控⼲,进⾏最后烘⼲处理,以此种⽅法修复的电脑板尤如原胶封板,使⽤两年未见异常,可为⽤户节约⼤量的费⽤，做到了⼤件⼩修。
3、机器型号：KFR-58LW/BPF故障现象：开机后报AC过流保护,⽹点检测为功率模块和压缩机损坏,更换后开机后室外机启动⼤约10秒钟后停⽌⼯作,且⽆故障报警指⽰。
维修过程：在第⼀次维修时检查外功率模块和压缩机损坏,更换后的备件没有问题,但是⼜出现故障且没有故障代码,经检查,室外310V直流电压正常,⽹点曾多次上门,更换过室外电脑板\传感器\功率模块\压缩机,再次上电后故障依旧,后该信息转到技服,上门后⾸先检测到⽹点没有将外机主供电穿过CT检测线圈,怀疑CT线圈没有检测到负载⽽造成机器保护.将连线恢复正常后上电试机故障依旧,经分析,排除了备件问题,应该是供电电源异常,怀疑机器有接触不良虚接的地⽅,将各经过⼤电流的接插件逐⼀排查,发现外机强电源电路滤波电容处的插接端⼦接触不良。
空调修理操作规程(3篇)
第1篇一、概述为确保空调设备安全、稳定、高效地运行，特制定本操作规程。
本规程适用于所有空调设备的维修工作。
二、维修前的准备工作1. 检查工具和材料：根据维修项目，准备相应的工具和材料，如扳手、螺丝刀、万用表、冷媒充注仪等。
2. 熟悉设备：了解空调设备的结构、工作原理和维修方法，确保维修人员具备相应的技术能力。
3. 佩戴防护用品：维修过程中，必须佩戴防护眼镜、手套、口罩等防护用品，确保人身安全。
三、维修操作步骤1. 关闭电源：在维修前，先关闭空调设备的电源，切断电源供应，防止触电事故。
2. 排空冷媒：如有必要，排空空调设备内的冷媒，避免冷媒泄漏和环境污染。
3. 拆卸设备：根据维修需求，拆卸空调设备的相关部件，如蒸发器、冷凝器、压缩机等。
4. 检查故障：对拆卸下的部件进行仔细检查，找出故障原因，如电气故障、机械故障、制冷剂泄漏等。
5. 维修处理：根据故障原因，采取相应的维修措施，如更换损坏的部件、修复电气线路、补充制冷剂等。
6. 安装部件：将维修好的部件重新安装到空调设备中，确保安装牢固、密封良好。
7. 恢复冷媒：如有必要，重新充注制冷剂，确保空调设备正常运行。
8. 测试运行：启动空调设备，检查各部件运行是否正常，确认故障已排除。
四、维修后的注意事项1. 检查密封性：确保空调设备各部件安装牢固，密封良好，防止制冷剂泄漏。
2. 检查电气线路：检查电气线路是否完好，防止短路、漏电等安全事故。
3. 清理现场：维修完成后，清理现场，确保工作环境整洁。
4. 填写维修记录：记录维修时间、维修内容、维修人员等信息，便于后续跟踪和查询。
五、安全注意事项1. 遵守操作规程，确保人身安全。
2. 维修过程中，注意观察设备运行情况，防止意外事故发生。
3. 避免操作高压、高温设备，防止烫伤、触电等安全事故。
4. 使用防护用品，如防护眼镜、手套、口罩等，防止伤害。
5. 严禁酒后操作，确保维修质量。
本规程自发布之日起实施，如有未尽事宜，由相关部门负责解释和修订。
格力变频空调电路板维修方法及思路
格力变频空调电路板维修方法及思路格力空调电路工作原理：格力变频空调电路板维修方法及思路1、交流220V经整流硅桥整流、电解电容滤波输出的约300V的峰值电压。
此电压正极经开关变压器的绕组加到芯片内集成开关管的漏极D上；负极接开关管源极S。
2、由于高频开关变压器T01初级绕组与次级绕组、辅助绕组极性相反，开关管IC901导通时，其漏极有电流流过，因此开关变压器T01初级绕组产生上正下负的感应电压，而副绕组则产生下正上负的电压，重庆格力空调售后，次级整流二极管未能导通，副绕组无电压输出，能量全部存储在开关变压器的初级；次级相当于开路3、当开关管截止时，初级绕组反极性，次级绕组同样也反极性使次级的整流二极管正向导通，初级绕组向次级绕组释放能量，即次级在开关管截止时获得能量。
开关变压器的次级得到所需的高频脉冲电压，经整流、滤波、稳压后送给负载。
由于次级在开关管截止时获得能量，这样，电网的干扰就不能经开关变压器直接偶合给次级，具有较好的抗干扰能力。
4、辅助绕组经二极管D902、电阻R902，经过电解E903储能后接开关管IC101的电源脚，为开关管提供电源。
5、次级反馈采用由TL431组成的精密反馈电路，+12V电源经R905、R904分压后的取样电压，与TL431中的2.5V基准电压进行比较后产生误差电压，再经光藕去控制反馈电流大小，从而使芯片可以根据反馈电流的大小改变功率开关管的输出占空比，来维持输出的+12V稳定，从而达到稳压目的。
6、开关电源电路还有一些保护的电路：由于开关管在关断的时候，由高频变压器漏感产生的尖峰电压会叠加电源上，损坏功率开关管。
因此，在开关变压器初级绕组上增加钳位保护电路，由稳压二极管ZD901和快速二极管D901组成了吸收电路；使开关变压器初级绕组上之间的电压变化速率减缓。
这样，一方面可以使开关管工作在较安全的工作区内，减小开关管的截止损耗；另一方面则可以使输出端的开关尖峰电平大大降低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调电脑版维修
空调器微电脑控制系统是空调器的神经中枢，一旦出现故障，整台空调器将处于瘫痪状态，造成不制冷或制冷效果差的故障现象，能否准确快速维修空调器电脑板是空调维修员的重要技能之一。
文章首先从维修角度介绍家用空调电脑板的工作原理，然后重点阐述各部分电路造成的故障现象与检测方法，最后从电脑板的维修流程说明整机检修方法，并通过实例分析加深理解。
【关键词】空调器电脑板；检测；检修流程；维修技巧
家用空调器微电脑控制系统俗称为电脑板，它是空调器的神经中枢，当出现故障时，整台空调器将处于瘫痪状态，造成不制冷或制冷效果差的现象，此时必须要对其维修使之恢复正常。
但是，由于微电脑控制系统技术含量非常高，它涉及到单片机技术、电子控制技术、传感技术、光电转换技术等，对于在校制冷专业学生和一般制冷从业人员来说，普遍认为修理电脑板很难，遇到故障总感无从下手。
下面从维修角度介绍空调电脑板的工作原理及其检测与维修技巧。
一、空调器电脑板原理简介
电脑控制系统虽然复杂，但纵观各厂家电脑板，无一例外都是由微处理器（CPU）、检测电路（热敏电阻）、接收电路（接收头）、受控电路（继电器）、显示电路（发光管）等组成。
实际控制板如图1所示。
基本原理框图如图2所示。
工作原理是CPU根据操作指令和对环境温度及机内工作状态的检测判断，发出控制指令，使各有关电路、压缩机、风机等按照预先设计的程序进行工作，同时将各种工作状态通过显示器显示出来。
二、电脑板各部分电路的作用及检修技巧
（一）电源电路
交流电压220V经保险管、压敏电阻、变压器、桥式整流、三端稳压集成（7812、7805）、滤波电容组成，如图3所示。
它的作用是给CPU和继电器提供+5V和+12V的直流电压。
电源电路造成的故障现象是指示灯不亮，整机不工作。
检修方法：
电源电路故障特征是保险管完好无损和一开机就烧保险管。
对于前者故障，可用万用表交流挡测量变压器初级及次级是否有220V和13V电压，若有，再用万用表直流挡测量7812与7805是否有+12V和+5V电压，这样即可区分故障部位。
对于后者，说明电路存在短路，应用万用表欧姆挡进行阻值检测，以判断电路的短路部位。
同时，还可采用分割法来检查，如可通过断开变压器初级绕组，通电试机，如果还烧保险管，说明烧保险管是由于压敏电阻或瓷片电容存在短路，否则，是由于变压器或整流管等有短路现象。
（二）感温电路
它是通过热敏电阻将环境温度、空调器蒸发器温度等温度的变化转化成一定数值电信号传给CPU，使空调器按人设定的状态运行，创造一个舒适的空间环境。
感温电路的核心元件是热敏电阻，热敏电阻的故障主要是阻值变大或变小，造成CPU误动作，出现不停机或不运转，制冷异常的故障现象。
检修方法：
热敏电阻是一个负温度系数的热敏电阻，即温度越高，电阻越小，温度越低，电阻越大，250C 时阻值约为15KΩ左右（因机型而异）。
因而，可用万用表欧姆挡测量其电阻值进行判断好坏，如果所测量的电阻值为无穷大或很小，说明热敏电阻已损坏。
（三）继电器电路
继电器电路是将CPU发出的指令转化成控制压缩机、风机、四通阀等强电元器件的开、停的电路。
它一般由集成功率驱动模块、继电器及相关元件组成，如图4所示。
该电路故障多为集成功率驱动模块损坏、继电器线圈烧坏、触点粘连等，从而造成空调器不制冷或制冷异常。
检修方法：
首先区分是集成功率驱动模块损坏或继电器损坏，如果开机按遥控器后，蜂鸣器有响声，但整机无工作，一般是集成功率驱动模块损坏；如果开机后，只是部分功能不正常，就有可能是继电器损坏，此时可继续通过听继电器是否吸合声，来判断继电器是线圈烧坏或是触点粘连，继电器线圈烧坏时没有吸合声。
继电器还可用万用表欧姆挡判断好坏，断开电源，先测量线圈电阻值，正常的电阻值有几百欧姆，若无穷大或为零，说明继电器损坏；然后测量触点，如果电阻值为零则表明触点粘连。
（四）接收电路
出的控制信号变成CPU能识别的信号传给CPU，使CPU按人的指令控制各种部件的运转。
红外接收器是接收电路核心部件，内部为一个光敏三极管，外部一般是三脚，分别为供电极、接地极和信号极。
接收电路故障现象是：手动开机正常，按遥控器时，整机无反应，蜂鸣器没有响声。
检修方法：
通电开机，用万用表直流挡测量接收头供电端及信号端对地电压，正常值应为供电极+5V电压，信号极电压为+2.5V。
否则不正常。
常见故障有接收头损坏或电容击穿。
（五）复位电路
波动或外界电磁波的干拢，CPU会出现死机现象。
复位电路是在电源接通或异常时使CPU 芯片复位并正常工作。
一般是低电平复位，高电平时为正常工件状态。
此电路造成的故障现象：指示灯亮，按遥控器蜂鸣器没有响声，整机无工作。
检修方法：
复位电压是延迟上升的电压，可用万用表直流电压档进行观察，如果观察不清楚，还可用示波器检测，用示波器检测时可以有一条基线在抖动，然后变为高电平，这就是复位电压的启动过程。
如果没有看到基线的抖动，则说明复位电路有故障。
（六）晶振电路
它是给芯片CPU一个基准工作时钟信号，使芯片CPU正常工作。
晶振电路出现故障时，整机将不工作。
检修方法：通电开机，正常时用万用表测量石英晶振管的两脚电压为+2.2V左右。
若小于1.5V，则为电路停振。
别处，还可通过拆下石英晶振管，用万用表欧姆挡进行判断，良好的石英晶振管，用万用表测量应是开路的。
如果发现短路，则表示晶体已损坏。
对于开路性故障（断线或震裂），用万用表是无法判断的，这时可用替代法检查。
（七）CPU
CPU是整个控制电路的指挥中心，它是把接收到的各种指令和检测到的数据进行判别后发出相应的指令性计划，以控制各电路及设备工作，并输出显示信号。
CPU 损坏则整机不工作。
检修方法：因为CPU正常工作的必要条件为：电源电压+5V、复位电压、时钟脉冲信号，这三个条件缺一不可，否则CPU就不能正常工作。
所以，可用万用表检测其工作条件
的电压，若电压值正常，整机不工作，即可判断CPU芯片损坏。
（八）显示电路
显示电路一般有发光管、荧光管显示，由系统控制电路驱动，以显示系统的各种工作状态。
此电路一般不会出现故障。
三、空调器电脑板的检修流程
在实际空调器电脑板的故障维修中，应本着先易后难的原则，先查电源电路和复位电路，然后更换晶振，再是检查摇控接收电路，最后才考滤更换CPU。
因为CPU管脚多更换最难且价格高，更重要的是CPU损坏机率相当低，因此不要轻易更换微电脑控制电路中的CPU。
图⑤所示是空调器微电脑控制电路检修流程图。
四、空调器微电脑控制电路的实例分析
故障一：长虹KFR-25GW/H空调上电无反应
分析与检修：（1）观察室内机工作指示灯不亮，用万用表检查电源插座有220V，电源正常。
（2）拆开室内机外壳，检查室内机印制板上的保险丝，发现保险丝已经熔断。
此时不能立即更换新保险，应查明原因才能更换。
（3）进一步用万用表欧姆档测量电源变压器初级电阻，实测为0Ω，保险丝熔断是由于电路短路引起。
（4）仔细观察变压器没有发现烧毁痕迹，于是怀疑压敏电阻损坏，拆下压敏电阻用万用表欧姆档测量，果然不出所料确实短路了。
（5）用相同型号的压敏电阻相同参数保险管的换上，空调器工作正常。
如果手头上没有相同型号的压敏电阻，应急的方法是可暂时不用安装压敏电阻通电试机。
故障二：海尔KFR-35型空调器整机不运转
分析与检修：（1）按下应急开关SW，空调器也不运转。
怀疑电源电路有故障。
（2）用万用表检查+5V电压正常，再检查复位电路，开机瞬间为低电平，后变为+5V高电平，也正常。
（3）怀疑CPU损坏，但手头上没有相同的微电脑（CMC95C-0057），即使购买价格也昂贵。
本着先易后难的做法，用代换方法更换石英晶振，开机空调器工作正常。
