静电场测试仪操作说明书
DIGITAL FIELD METER DFM 静电场测试仪操作说明书
型号: 50551(19445)测试表/50552(19447)套件
50551和50552是DESCO EMIT 产品型号 19445和19447是DESCO 产品型号
DESCO EMIT 是DESCO 公司测试仪器类产品品牌
50551是一款性能稳定的非接触式静电场测试仪, 测试范围可达20KV(距离被测物体1英寸), 并且能显示静电位正负极性, 测量精度为+/-5%.
50551测试表配套使用50554电极板还可以测试离子平衡度和散电时间, 配套50553电极板可测试人 体静电位.
页1
1. 如果您订购的是50551(19445), 包括以下
l 50551测试表 l 接地线 l 9V 电池 l 包装皮套 l 校正证书
2. 如果您订购的是50552(19447), 包括以下
l 50551测试表 l 高压产生器 l 50554电极板 l 接地线 l 9V 电池 l 包装手提箱 l 校正证书
3. 选配
l 50553 HBM 人体静电测试极板
一. 产品使用
1. 开机
l 按一下”ON/ZERO ”键开机
2. 调零
l 50551测试表在第一次使用时需调零, 以后再次使用时不需调零直到更换电池.
l 操作人员通过手腕带或防静电鞋接地, 也可采用配套接地线把仪器直接接地. 将50551测试表
对准一个接地的导体(通常可选择一面墙), 按住”ON/ZERO ”键, 当屏幕显示”0.00”后松开按键, 调零完成. l 仪器调零时和接地导体之间的距离没有关系, 可在任意距离调零.
3. 测试物体表面静电位
l 将50551测试表对准被测物体, 距离1英寸(2.54cm). 50551前部有2个LED 灯产生红色光线形成
2个光环, 变化测试表和物体间的距离, 当2个光环重叠为1个光环时表示距离为1英寸.
l 当物体表面静电为负值时, 屏幕显示的数值前有”-“符号; 当物体表面静电为正值时, 屏幕显示的数
值前没有符号
l 按一下”HOLD/OFF ”键, 可保持屏幕当前读数, 再按一下”HOLD/OFF ”键解除该功能 l 50551表的测量单位为KV
4. 关机
按住”HOLD/OFF ”键3秒后仪器关机
接地线插孔开机/调零按键保持读数/关
注意!
当屏幕显示”STOP!”时, 说明物体表面静电位超过20KV, 需增加测试距离, 具体如下: A. 距离被测物体4英寸(10.16cm), 测量范围可到40KV, 屏幕读数需乘2 ( x 2) B. 距离被测物体6.5英寸(16.51cm), 测量范围可到60KV, 屏幕读数需乘3 ( x 3) C. 距离被测物体8.5英寸(21.59cm), 测量范围可到80KV, 屏幕读数需乘4 ( x 4) 相关操作注意事项
1. 仪器外壳为导电塑料, 因此在人员配戴手腕带或静电消散工作鞋时, 可不使用配套接地线将仪器直接接地
2. 在测试中, 不要按”ON/ZERO ”键, 否则仪器进入调零状态, 屏幕显示的数值不是被测物体实际静电位
3. 测试精确度和仪器是否正确接地, 测试距离是否1英寸, 被测物体面积等因素有关. 被测物体表面应该是测
试距离的3倍以上. 例如1英寸测试距离, 则被测物体表面至少在3平方英寸以上 页2
二. 配套使用50554电极板测试离子平衡度和散电时间
50551测试表可配套50554电极板以评估静电消除器的性能--测试离子平衡度和消除静电时间
将配套50554电极板从50551的前部顺着两边的滑槽插入
开机后按住调零键, 同时用手指连接50554极板和50551测试表导电外壳以调零
1. 测试离子平衡度
将测试表对准静电消除器, 距离12英寸(30.48cm), 屏幕显示的读数是静电消除器产生
的正负离子差额(离子平衡度), 该值越小越好, 离子平衡度为静电消除器可将物体静电位降到最低的数值.
2. 测试散电时间
配套高压产生器可产生+/-1100V 电压,
通过左右2个电极输出
A. 测试正散电时间
测试人员正确接地, 按住高压产生器中间的按键, 同时手指接触右边的负高压输出点, 将左边的
正高压输出点接触50554极板, 这时50551测试表屏幕会显示”+1.10kV ”, 然后把50551测试表对准静电消除器, 距离12英寸, 用秒表记录从+1.10kV 降到+0.01kV 所需时间.
B. 测试负散电时间
测试人员正确接地, 按住高压产生器中间的按键, 同时手指接触左边的正高压输出点, 将右边的
负高压输出点接触50554极板, 这时50551测试表屏幕会显示”-1.10kV ”, 然后把50551测试表对准静电消除器, 距离12英寸, 用秒表记录从-1.10kV 降到-0.01kV 所需时间.
页3
电极板
正高压输出点
高压产生器
测试负散电时间示意图
配套使用50553HBM 极板测试人体静电位
l 首先把50554电极板固定在50551测试表上, 然后再插在50553极板上, 用50553极板上的螺钉固定 l 把配套接地线插入50551测试表的接地孔, 另一端接地
l 测试人员手握50553极板, 这时测试表屏幕读数为人体静电位. 走动或挥动手臂检测是否摩擦起电 l 测试人员手握50553极板坐在防静电椅子上, 前后移动, 检测是否摩擦起电
三. 产品保修
产品保修期1年, 由于人为损害不在保修范围.
测试表
页4
中文说明仅供参考, 请以英文说明书为准
Copyright © APCEE Corporation。

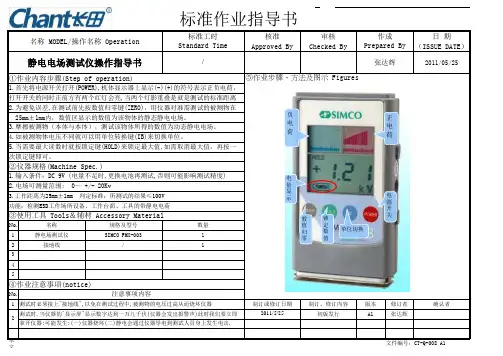

CT-Q-008 A1 静电场仪器测试指导书
核准Approved By 审核Checked By 日 期（ISSUE DATE）2011/05/25No.规格及型号1SIMCO FMX-0032/345No.1制订或修订日期制订、修订內容版本修订者确认者2011/5/25初版发行A1张达辉本文件保存期限：不限2标准工时Standard Time作成Prepared By标准作业指导书名称 MODEL/操作名称 Operation/张达辉①作业内容步骤(Step of operation)⑤作业步骤、方法及图示 Figures静电电场测试仪操作指导书数量2.为避免误差,在测试前先按数值归零键(ZERO)，用仪器对准需测试的被测物在静电场测试仪1接地线1名称1.首先将电源开关打开(POWER),机体显示器上显示(-)(+)的符号表示正负电荷，②仪器规格(Machine Spec.)1.输入条件：DC 9V (电量不足时,更换电池再测试,否则可能影响测试精度)2.电场可测量范围: 0～ +/- 20Kv打开开关的同时正前方有两个红灯会亮,当两个灯影重叠是就是测试的标准距离 25mm±1mm内，数值区显示的数值为该物体的静态静电电场。
4.如被测物体电压不同就可以用单位转换键(IB)来切换单位。
5.当需要最大读数时就按锁定键(HOLD)来锁定最大值,如需取消最大值，再按一次锁定键即可。
3.摩擦被测物（本体与本体），测试该物体所得的数值为动态静电电场。
文件编号：CT-Q-008 A13.工作距离为25mm±1mm 判定标准：所测试的结果≤100V 功能：检测ESD工作场所设备、工作台面、工具的带静电电荷③使用工具 Tools＆辅材 Accessory Material注意事项内容测试时必须接上"接地线",以免在测试过程中,被测物的电压过高从而烧坏仪器测试时,当仪器的"显示屏"显示数字达到一万九千伏(仪器会发出报警声)此时我们要立即拿开仪器:可能发生:(一)仪器烧坏(二)静电会通过仪器导电到测试人员身上发生电击.④作业注意事項(notice)R R11电源开单位切换数值归负电荷正电荷锁定数电量显。
ESD测试作业指导书(SOP)
3.用戴好静电手腕的手接触测试器的测试部位，并按下直到不能压动不止。（见图3）
4.当指示灯为绿色代表此静电手腕为良品，红灯为不良品。（见图3）
5.测试完毕将自己的名字正确填写到防静电手腕检查表中（见图4）
自主
检查
使用工具
1
5
2
6
3
7
4
8
所测物体
测试规格
2
6
1
防静电橡胶绿色表面
10Hohm-109ohm
3
7
2
防静电橡胶黑色表面
10,ohm-106ohm
4
8
3
流水线传输带
108ohm-109ohm
改正履历
次数
改正内容
事由
日期
4
防静电胶袋
108ohm-109ohm
1.0
初图发行
2009.2.25
5
IC静电屏蔽材料
大约IO,Ohm
6
防静电卡板、运输周转箱
RoHS
作业指导书
仪器名
静电场测试仪
工程区分
管理编号
工程名
工程编号
［负电压
测试数据
ZERO
正电压
POWER
制成F1：
制作
检讨
承认
/
/
/
裁决
HO1D
HO1D
静电场测试仪面板
读数小于
静电场测试仪上面
良品测试
不良品测试
测试灯1,2
测试灯1,2光线聚为一点后读取数值
读数大于
±200V
1、按POWER键将测试器的电源打开。
FMX-003静电测试仪使用说明书
FMX-003静电测试仪使用说明书
特点:
1 、输出：红色LCD 显示正电荷、蓝色LCD 显示负电荷
2 、精度：低范围精度为：正负0.1kv ；高范围精度为：正负1kv 。
3 、测试范围：0 －±1.49kV( 低电位) ，正负1kv - ±20kV( 高电位) 。
4 、环境测定范围：0 - ±200V
5 、测定距离：25mm±1mm以内
6 、测定速度：1秒以内
7 、测定精度：±10%
8 、测定温度：10℃-40℃，湿主60%以下
9 、显示读数：左边青色显示，电压极性及读数，右边红色显示电压强弱图
形及电压单位，电池电量
10 、操作程序：
a、装上原配电池
b、打开电源开关（按“POWER”键）
c、清零（按“ＺＥＲＯ”键）
d、开始测量，红点指示位置即为被测试位置
e、如需带上除本身静电，则带上防静电手套，将配备的金属U型架按
说明书方法装上，先按“ZERO”键再按“POWER”键，有2次响
声后即可对环境进行测量。
11、电源：9V 。
12、尺寸：带电测定165×25×115mm
13 、重量：200g。
FMX-003静电场测试仪_操作步骤
Simco FMX-003型静电场测量试仪使用说明在静电电压测量过程中，离子平衡盘一般放在底部端上(与感应器相反的一端)。
而在离子平衡测量中，它应该安装在有感应器的顶端。
第六节静电测量FMX-003 有四个按钮可以运行许多功能. 按钮颜色命名功能按钮颜色名称功能POWER 红电源开关电源开关，白色LED使显示更加明亮及电源自动关闭功能IB 蓝离子平衡模式开关转换模式到离子平衡测量HOLD 绿保持开关保持测量值及图表栏ZERO 灰数字归零开关调节显示到零6.1接地如果FMX-003没有可靠的接地，那么它的精度可能被测量人员身上的静电影响。
对于正确的测量，操作员应该配带一根防静电腕带或FMX-003应该用提供的接地线插入右侧的接地口正确的接地。
（注意：FMX-003的外壳是用导电性的树脂做成的。
接地端口给电路提供一个零电压参考。
这个端口必须可靠的接地才能可靠的测量。
如果没有可靠的接地,那么它的精度是没有保障的。
）6.2 测量模态的选择无论自动关闭功能是否开启，有两种操作模式可以使用：标准模式测量静电(电压)和连续模式进行静电(电压)测量。
6.2.1 标准模式测量静电(电压)①将FMX-003的感应器朝向没有静电的地方，快速按一下标有POWER的按键量。
一声哔哔声(0.25 秒)声将会听到提示FMX-003进入标准测量模式。
②当电源被打开，LCD屏幕显示数值、极性、测量单位：“KV”、曲线图刻度、电池电量状况。
此时,请参照第五节电池的状况所描述确认电池的状态。
感应器旁边的两个红色的LED灯点亮，表示FMX-003已经准备进行静电测量.③电源打开五分钟后，FMX-003将会自动关闭，这就叫做自动关闭功能。
此时,每秒二声哔哔声连续五次提示FMX-003将会很快被关闭.④当电源是打开的时候,如果按POWER键，FMX-003将会关闭所有指示消失.（注意：1、FMX-003轻轻按POWER键就能开机，没有需要重复地按它，频繁的没有必要的开关机操作，或者用指甲按它可能会影响开关的寿命和损坏印刷薄膜。
静电测试仪 SIMCO FMX003说明书
SIMCO FMX003Electrostatic Fieldmeter使用手册Rev: HK-021126-1SIMCO FMX-003SIMCO FMX003静电场测量仪，以非接触式方式，透过测量目标表面的静电位，来表示在其上的静电荷量。
它可附加配件，测量离子产生器的离子平衡。
Section 1:简介Section 2:特色Section 3:规格Section 4:安全使用守则Section 5:安装指引Section 6:操作指引Section 7:保养指引Section 8:可更换部件一览Section 9:保证World Leader in Static Conlrol? Since 1936 (ISO9001 Cortified) Page 1 of 8Section 1:简介SIMCO FMX003静电测量仪,以非接触式方式，透过测量目标表面的等静电位，来表示在其上的静电荷量。
它十分轻巧，精确。
易携和易用。
它内置微控处理器，可简单地按红色的电源（POWER）按掣开关，按灰色的返零（ZERO）按掣调整零点，更按绿色的冻结显示（HOLD）按掣。
方便在难以观看显示结果的测量点时，冻结显示后取出再记录。
转换（IB）按掣方便测量操作。
利用两盏LED灯的对焦点，精确地决定测量距离为25mm，并准确地测量该距离的静电电位值，以表示在目标表面上的静电荷，它的测量范围是+/-20kv。
它的外壳是导电材质，若再接上接地线，则能确保测量结果的有效性。
SIMCO FMX003静电测量仪，亦可配上离子平衡测量板，以评估离子产生器的离子平衡Section 2：特色●SIMCO FMX003可测范围在 +/-20 kV.●置有2 LED灯确保测量距离在标准25mm处.●外壳为导电材质, 并有接地扣, 确保测量结果正确可靠.●显示有数字和图形, 清晰明确. 在暗黑环境下, 更可着亮面板显示灯光.●并附有离子平衡测量板, 测量离子产生器的残余电压, 可测范围+/-200V.●电场测量范围+/- 20kV●2 LED 确定25mm工作距离●附有离子平衡测量板 (+/-200V)●单按归零重置●单按显示锁定●闲置自动关机●电池效能显示●面板显示灯光World Leader in Static Conlrol? Since 1936 (ISO9001 Cortified) Page 2 of 8Section 3:规格输入电压9 V battery静电场可测+/-(0.00-20.0kv)(自动显示调整)标准测距25mm +/- 1mm离子平衡可测+/-（0-200V）测量距离根据ESD-STM3。
思美高SIMCO FMX-004静电场测试仪使用说明书
思美高SIMCO FMX-004静电场测试仪使用说明书思美高SIMCO FMX-004静电场测试仪使用说明书是一种手持式静电测试仪器，采用先进的震动电容感应技术，使仪器体积小，重量轻。
采用四个按钮结构，操作简便，容易掌握。
本静电测试仪zui大量程为±30KV（30，000）测试结果为2时，显示一条竖条，POWER开/关机；ZERO调仪器归零；MODE为测试模式选择；HOLT按钮锁定读数，并保持测试结果在LCD上。
仪器前端设有两个LED，用来帮助测试人员保持测试仪器跟测试目标之间的距离。
但当测试空气中离子的平衡度时，这两个灯是不亮的。
由于本仪器采用导电材料制作，所以有很强的抗干扰的能力思美高SIMCO FMX-004静电场测试仪使用说明书功能特点：*容易读数，操作简便*轻巧的设计*测试范围宽，重复测试精度高*自动量程转换±30KV（30，000）（距离25mm）*数字和竖条同时显示*五分种自动关机功能*四种测量模式（AUTO（自动），Hi（高量程），Low（低量程），Ionblance （离子平衡））具体参数测范围：0.00--±3.00kV（Low低量程）±0.0--±30.0KV（Hi高量程）0--300V（Ion离子平衡度测试）0—30KV（AUTO自动模式）测量距离：25mm±0.5mm两LED作为测量参考。
距离为仪器到测试目标之间的距离。
响应时间：，<1s测量精度：±10%LCD刷新速度：5次/秒工作条件：10Cº-40Cº，0-60%RH显示特性：两边竖条显示。
蓝的是显示负电，红的显示正电。
竖条显示精度：低测量范围时±0.1KV，高测量范围时±1.5KV，测量离子平衡时±15V。
数显读数：AUTO(自动模式)X.XX=0.00±1.49KV（低量程）XX.X=±1.0KV-±30.0KV（高量程）Hi(高量程)X.X=0.0-±30.0kVLow(低量程) X.XX=0.00-±3.00kV离子平衡模式时显示（IB）XXX=0-±300V模拟电压输出：AUTO ±3.00V（2.0KV=0.2V）HI ±3.00V（1.0KV=0.10V）LOW ±3.00V（2.0KV=0.2V）Ionblance ±3.00V（200KV=2.00V）蜂鸣器响声特点：在下列情况下能听到蜂鸣器响声开机：滴一声响自动关机：无任何操作时五分钟自动关机响三次，每次两声超出测量范围时：发出连续的叫声自动关机功能：本机无操作时，五分钟自动关机，节省电池使用电源：9V方型电池电池寿命：30小时外型尺寸：123（MM）×73（MM）×25（MM）重量：170g思美高SIMCO FMX-004静电场测试仪使用说明书各功能的操作，使用FMX-004使用9V方型电池，电池寿命大概30小时，当机器打开的时候，会有电池电量指示（如下图所示）注*图中黑色部分表示电量电池的更换：1，打开机器后面的电池盖。
静电测试仪说明书(参考Word)
静电场测试仪是一非接触式手提静电场测量仪，是测量物体表面静电值和测量静电消除设备的离子平衡度。
外壳为防静电材质，并有接地扣，确保测量结果正确可靠，显示有数字和图形，清晰明确，在暗黑环境下, 更可着亮面板显示灯光。
有离子平衡测量板，测量静电消除设备的残余电压，可测范围+/-200V。
电场测量范围 +/-20Kv 2 LED确定25mm工作距离可配离子平衡测量板（+/-200V）单按归零重置单按显示锁定闲置自动关机电池效能显示功能:有效检测ESD工作场所设备，工作台面，工具的带静电电荷。
特性:液晶/电平显示检测数据，测试数据保持，数字清零显示，高/低档量程。
输出:红色LCD显示正电荷、蓝色LCD显示负电荷测量范围:(0～±1.49kv低范围)，正负1kv-20kv(高范围)。
测试精度:±10％电源:9V精度:低范围精度为：正负0.1kv ；高范围精度为：正负1kv输入电压:9V，6F22 manganese battery静电场可测:+/-(0.00-20.0kV)（自动显示调整）标准测距:25mm+/-1mm离子平衡可测:+/-(0-200V)测量距离根据:ESD－STM3.1-2000 lonization 标准LCD显示更新:每秒5次反应时间:1秒工作温湿度:10？40 deg C/RH:0?60%R图形显示:正：红色/ 负：蓝色声响报警:开机/闲置自动关机/超出可测范围自动关机:闲置约5分钟测量模式切换静电场：单按Power掣，有一beep声离子平衡(请先安装离子平衡测量板）同时按Zero和Power,有二beeps声重量/体积0.13kg/11.5cm*6.5cm*2.5cm（连电池）（注：素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注！）。
SIMCO-fmx003 静电场测试仪用户手册
包装项目和配件 (1) FMX-003 静电场测试……………………………………………………1件 (2) 离子平衡盘………………………………………………………………1件 (3) 1m长接地线………………………………………………………………1件 (4) 软皮包……………………………………………………………………1件 (5) 电池 (类型6 F22,9 V)…………………………………………………1件 (6) 操作手册 /证书 (这一本书) …………………………………………1件
FMX-003 的外壳是用导电性的树脂做成的，接地端口给电路提供一个零电压参考。 这个端口必须可靠接地才能可靠的测量。如果没有可靠的接地，那么精度是没有保障的。
6.2 测量模态的选择
无论自动关闭功能是否开启，有两种操作模式可以使用.
6.2.1 标准模式测量静电(电压)
① 将 FMX-003 的感应器朝着没有静电的地方，快速按一下标有POWER的按键量. 一声哔哔声 (0.25 秒) 声将会听到提示 FMX-003 进入标准测量模式。
静电场测试仪中文说明书
六. 仪器校正……………………………………………………………12
-3-
EFM 022 CPS 操作说明-APS-10
一. 产品描述 EFM022采用旋转叶片式探头测量场强, 旋转叶片式设计比振动式灵敏度高, 更适合连续 性长时间测量. 仪器外壳为EMV塑料, 有效屏蔽信号干扰. 测量值显示在液晶屏幕上, 屏幕第一行显示选定的测试距离, 第二行显示测量值. 产品特性: l 自动将场强V/m根据选定的测试距离转换为静电位V(伏) l 测量前不需要清零 l 单键操作, 非常简单 l 电池过低, 自动关机; 待机时间超过5分钟自动关机 l 可转换成CPS模式以测量静电消除器的散电时间和离子平衡度 产品尺寸: 70 x 122 x 26mm(L x B x H) 产品重量: 130克 测量误差: <5% 9V Alkaline电池或NiMH可充电池 电池连续工作时间: 10小时 测试范围: 测试距离 1 cm 2 cm 5 cm 10 cm 20 cm CPS 模式
-7-
EFM 022 CPS 操作说明-APS-10
三. 产品维护 不要接触探测头, 防止灰尘, 油漆, 液体等物掉进探测头, 长时间使用后可用洁净棉签和 纯净酒精清洁探测头. 注意! 清洁探头时必需小心, 一旦旋转叶片失去平衡会造成测试误差甚至故障
清洁探测头叶片(图 3) 当”Low Battery”显示时, 需更换 9V Alkaline 或 NiMH 电池. 清零调节: 正常情况下, 仪表不需清零, 长时间使用后如果开机屏幕不能显示 U=000, 可 用十字小起子插入仪器右側面清零孔, 旋转内部调节螺丝强制清零. 精度调节: 仪表左侧面 QC 标签后面有一个精度调节孔, 校正仪表时可用十字小起子插 入该孔, 旋转内部调节螺丝来调节测试精度.
静电测试仪操作指南
5.2注意事项
1）测试仪如果经过大约5万次操作后，声音讯号听不到，而绿色“OK”灯仍然闪亮，请更换电池。
2）测试OK后，请记录在“每日员工静电测试记录表”上。
3）每位带静电环的人员必须确保手挽带紧贴自己的手臂。
4）带有绳静电环的人员离开岗位时，必须取下静电绳暗扣，严禁离岗时将其静电绳一同带走。
1.目的:
为确保操作者能够正确使用静电测试仪，特制订本操作指南。
2.范围:
适用于本司操作者对静电测试仪的正确操作方法
3.职责：
静电测试仪操作者应按本指南进行具体操作。
4．相关资料：
4.1 《静电测试仪使用说明书》
4.2 《不合格品处理控制程序》
4.3《标示和可追溯性控制程序》
4.4《供应商监察控制程序》：
操作程序
5.1.操作方法
1）在测试仪后的电池槽内放入两个9V电池。
2）插入香蕉夹以便使测试仪连接到地线夹。
3）戴上静电手环/带，手环/带须紧贴着手腕。
4）把地线接到手环/带上。
5）按下测试仪器正面测试钮，可看到发光二极管显示灯亮和听到声音讯号。
A.若绿色“OK”灯亮，则接地系统安全。
B.若红色“LO”灯亮，需检查手挽带是否在手腕上戴紧，再检查手挽带与地线的导线是否断裂。
5）静电绳上的夹子，必须使其牙纹紧夹静电接地线。
6.质量记录
6.1《每日员工静电测试记录表》
