循环水泵房电气
一起循环水泵电机跳闸故障分析与处理
一起循环水泵电机跳闸故障分析与处理摘要:2014年12月3日，某电厂由于电机差动保护动作使供电开关LGE401断开导致循环水系统2号泵跳闸，电厂机组由满功率1084MW被迫降功率至820MW运行。
本文分析了循环水泵跳闸的原因及在跳闸事件发生时同时进行的防火封堵开孔工作的组织和管理流程缺陷。
分析认为由于防火封堵的作业管理缺陷在本次防火封堵开孔作业时未采取防护措施，此外，在防火封堵水泥填充的情况下又由于采取钢钎凿击的开孔方式存在不足，开孔到原已破损的循环水泵电机差动保护信号电缆时凿击震动使电缆A和N相发生接触短路，从而误触发差动保护信号导致供电开关断开致使泵跳闸。
关键词：防火封堵、电缆、差动保护、短路前言2014年12月3日10:56某电厂主控室出现LGE003KA等异常报警，核实是循环水系统2号泵由于供电的LGE401开关断开已经跳闸，立即按照瞬态导则进行干预，按规程控制机组降功率至900MW，后由于汽轮机组水回路氧含量和真空持续上升，机组继续降功率到820MW运行。
现场检查循环水系统2号泵电机本体直阻、绝缘正常，电机本体无异常，经过现场排查、信号测量，确定为该泵的差动保护动作。
经过处理后并经专业评价条件满足后，于当日22:50重新启动循环水系统2号泵成功，12月4日3:23机组重新升至满功率1088MW。
事件发生时现场正在进行通讯盲区改造的电缆铺设前的PX621房间防火封堵开孔作业。
1问题描述某电厂汽轮发电机组以水蒸汽驱动，水蒸汽驱动汽轮发电机组后排入蒸汽冷凝器，蒸汽由循环水1号和2号两台泵驱动的海水来冷却，工作原理简图如图1。
冷却水流量影响到蒸汽冷凝器中对蒸汽的冷却能力，即影响蒸汽冷凝器的真空度从而会影响汽轮发电机组的发电能力。
循环水泵由电机驱动，并由LGE401开关供电。
当循环水2号泵停运后就减少了冷却水流量从而影响到汽轮发电机组的发电能力。
当两台循环水泵都停运后蒸汽冷凝器失去全部冷却水无法维持蒸汽冷凝器的真空度从而导致机组无法维持发电能力甚至触发真空度停汽轮机组信号。
循环水泵房施工方案
内蒙古蒙大化工60万吨/年煤制甲醇项目循环水泵房施工方案批准:审核：编制：中化二建集团有限公司年月日目录1. 编制说明及依据2. 工程概况3。
施工前具备的条件4. 主要施工方法及技术措施5。
质量保证措施6。
安全技术措施7.环境保护措施1. 编制说明及编制依据1.1 编制说明1。
1。
1目的：认真贯彻执行公司质量方针，精心组织施工,确保工程“高质量、快进度、低成本"地完成,坚持“安全第一，预防为本”的法则，创造更好的经济效益和社会效益。
1。
1.2内容:本方案主要对该单位工程的施工程序、资源配备、主要分部分项工程的施工方法、进度控制、质量安全措施等方面进行叙述。
1。
1.3实施：本方案作为本工程施工时的原则性指导文件，具体施工过程中可因条件变化进行适宜性变更.本方案由工程技术部负责实施，并进行书面的、口头的技术交底。
1.2 编制依据1.2。
1施工合同及组成合同的相关文件。
1.2。
2《建筑施工手册》缩印本第四版。
1.2.3《混凝土工程质量验收规范》——GB-50204—20021.2。
4《建筑工程施工质量验收统一标准》——GB50300—20011。
2。
5《建筑地基基础工程施工质量验收规范》——GB50202—20021.2.6《施工现场临时用电安全技术规范》—-JGJ46—20051.2.7《给水排水构筑物施工及验收规范》——GBJ141—902. 工程概况循环水泵房几何尺寸为21.3m×36.5m×2.8m，吸水池为一个整体，中部有两处伸缩缝,几何尺寸为54。
45m×15m×4m；池体砼强度等级为C30，砼防冻等级F200，抗渗等级S6, 在施工过程中应严格按施工配比施工，确保循环水泵房的防冻抗渗性能。
钢筋保护层厚度为:水池池壁25、盖板15、梁柱30、水池底板、基础为40mm。
具体情况见图1，施工平面布置图图1 施工平面布置图3. 施工前具备的条件3.1 项目管理机构介绍3.1。
水泵房改造施工方案范本
水泵房改造施工方案引言水泵房是水厂、污水处理等市政工程中不可或缺的设施，其主要作用是提供水源输送、循环供水和处理废水等服务。
但是，由于长时间的使用和老化，许多水泵房设备及管道出现老化和腐蚀现象，给水泵房的生产和环境安全带来了很大的威胁。
为此，我们制订了一套水泵房改造施工方案，以提高水泵房的运行效率和保证水质量的安全。
范畴本施工方案涵盖了水泵房电气改造、管道防腐蚀、设备更新以及环境治理。
方案概述1.水泵房电气改造为提高电气安全性和设施的运行效率，本方案将对水泵房电气进行改造。
具体改造内容为：–更换老旧照明设施为LED灯，减少能耗和安全风险；–更换进出口电缆及桥架，提高电力和数据传输效率；–对电缆线路进行升级改造，减少电路故障率。
2.管道防腐蚀由于水泵房内外环境恶劣，管道易受腐蚀和老化，本方案将对水泵房的管道进行防腐蚀处理。
具体防腐蚀措施如下：–对管道表面进行清洗和除锈处理；–刷涂酸碱防腐漆，提高管道的耐腐蚀性；–对管道内部进行清洗，预防污垢和细菌滋长。
3.设备更新为提高水泵房的设施运行效率和优化生产流程，本方案将对水泵房设备进行更换和升级。
具体设备更新内容如下：–更换老旧水泵为高效、低噪音水泵；–更换气动阀门和控制系统以提高生产自动化水平；–更新过滤和消毒设备以保证水源质量。
4.环境治理水泵房常年运行，易受污染，为了保持水泵房环境清洁及员工健康，本方案将进行环境治理工作。
环境治理主要包括了：–清洁水泵房内部和周边区域的垃圾、污垢等；–对水泵房内空气进行监测，及时清理和更换滤芯；–定期进行环境卫生消毒处理。
实施方案1.项目计划全部改造计划预计为时三个月，具体的计划是：–第一周：现场踏勘，制定详细的改造方案；–第二周：开始进行电气改造和管道防腐蚀工作；–第三周：涉及到设备更新开始进行设备的升级和更换工作；–第四周：持续进行设备的更换和升级，并开始进行环境治理；–第五周至第十二周：持续进行管道防腐蚀、设备更新、环境治理工作，最终进行完工验收。
循环水泵工程施工工艺(3篇)
第1篇一、工程概况循环水泵工程是水利工程中重要的组成部分，主要用于水体的循环、排放、输送等。
本工程采用先进的循环水泵系统，主要包括水泵、电机、电气控制系统、管道系统等。
以下是循环水泵工程施工工艺的详细介绍。
二、施工准备1. 技术准备：熟悉设计图纸、施工规范，了解工程特点、施工要求，做好施工技术交底。
2. 材料准备：确保所有材料、设备符合设计要求，质量合格，并有出厂合格证。
3. 人员准备：组织施工队伍，明确施工人员职责，加强施工人员的技术培训和安全教育。
4. 施工现场准备：清理施工现场，确保施工环境整洁、安全。
三、施工工艺1. 管道安装（1）管道基础施工：根据设计图纸，对管道基础进行平整、夯实，确保管道基础质量。
（2）管道支架安装：按照设计要求，安装管道支架，确保支架牢固、稳定。
（3）管道连接：采用焊接、法兰连接等方式，将管道与支架、阀门、水泵等设备连接。
2. 水泵安装（1）水泵基础施工：按照设计要求，对水泵基础进行平整、夯实，确保基础质量。
（2）水泵就位：将水泵放置在基础上，调整水泵水平度。
（3）水泵与电机连接：将水泵与电机连接，确保连接牢固、可靠。
3. 电气控制系统安装（1）电气设备安装：按照设计要求，安装电气设备，包括控制柜、电缆、电缆桥架等。
（2）电缆敷设：将电缆敷设至各电气设备，确保电缆敷设整齐、美观。
（3）电气接线：按照设计要求，进行电气接线，确保接线正确、牢固。
4. 水泵试运行（1）检查水泵各部件是否正常，如发现问题，及时处理。
（2）启动水泵，观察水泵运行状态，确保水泵运行平稳、可靠。
（3）检查电气控制系统是否正常，如发现问题，及时处理。
四、质量控制1. 材料质量：严格控制材料质量，确保材料符合设计要求。
2. 施工质量：严格按照施工规范进行施工，确保施工质量。
3. 安全质量：加强施工现场安全管理，确保施工安全。
4. 环境保护：遵守环保法规，减少施工对环境的影响。
五、施工总结循环水泵工程施工工艺要求严格，施工过程中要注重细节，确保工程质量和安全。

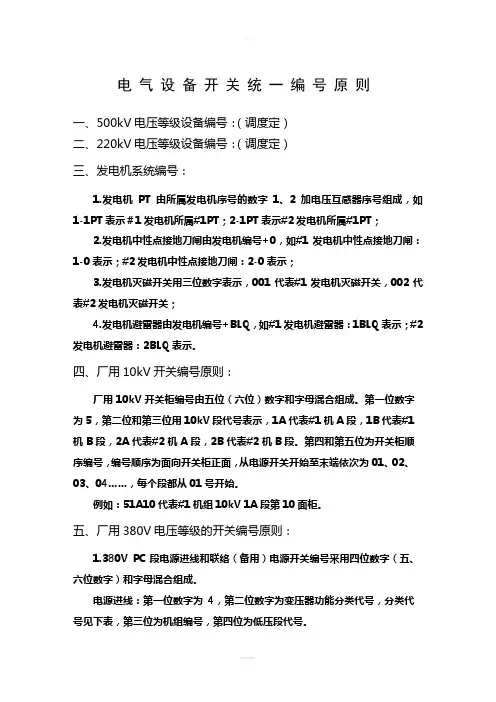

发电厂电气设备编号原则
电气设备开关统一编号原则一、500kV电压等级设备编号：（调度定）二、220kV电压等级设备编号：（调度定）三、发电机系统编号：1.发电机PT由所属发电机序号的数字1、2加电压互感器序号组成，如1-1PT表示＃1发电机所属#1PT；2-1PT表示#2发电机所属#1PT；2.发电机中性点接地刀闸由发电机编号+0，如#1发电机中性点接地刀闸：1-0表示；#2发电机中性点接地刀闸：2-0表示；3.发电机灭磁开关用三位数字表示，001代表#1发电机灭磁开关，002代表#2发电机灭磁开关；4.发电机避雷器由发电机编号+BLQ，如#1发电机避雷器：1BLQ表示；#2发电机避雷器：2BLQ表示。
四、厂用10kV开关编号原则：厂用10kV开关柜编号由五位（六位）数字和字母混合组成。
第一位数字为5，第二位和第三位用10kV段代号表示，1A代表#1机A段，1B代表#1机B段，2A代表#2机A段，2B代表#2机B段。
第四和第五位为开关柜顺序编号，编号顺序为面向开关柜正面，从电源开关开始至末端依次为01、02、03、04……，每个段都从01号开始。
例如：51A10代表#1机组10kV 1A段第10面柜。
五、厂用380V电压等级的开关编号原则：1.380V PC段电源进线和联络（备用）电源开关编号采用四位数字（五、六位数字）和字母混合组成。
电源进线：第一位数字为4，第二位数字为变压器功能分类代号，分类代号见下表，第三位为机组编号，第四位为低压段代号。
例如：4L1A为#1机组锅炉PCA段进线开关。
联络（备用）开关：第一位数字为4，第二位数字为变压器功能分类代号，分类代号见下表，第三位为机组编号，第四位为低压段代号，第五位为0。
2. 380V PC段负荷设备开关编号原则：用PC段进线开关编号＋间隔号＋层号＋序号组成。
例：4L1A3A为#1机组锅炉PC A段第3号柜A层开关。
4L1B9B1为#1机组锅炉PC B段第9号柜B层#1开关。
核电厂三回路(循环水)系统设备
二、三回路系统主要设备
二、三回路系统主要设备
（四）循环水泵
二、三回路系统主要设备
（五）二次滤网
作用：是循环水系统的二次净化设备，除去 可能堵塞凝汽器管的杂物，保持凝汽器清洁 高效、安全经济运行。
DLT 581-1995 凝汽 器胶球清洗装置 和循环水二次过 滤装置
二次滤网结构图
工作原理
二、三回路系统主要设备
二、三回路系统主要设备
（三）板框式旋转滤网
二、三回路系统主要设备
（三）旋转滤网
鼓 形 滤 网
二、三回路系统主要设备
3）鼓形滤网的优缺点 过滤流量大，滤水效率高，但尺寸较大， 吃水深度浅， 安装精度高，对制造、安装及维护工艺 要求较高。 板框式滤网的优缺点 体积尺寸小，吃水深，维护保养方便， 但流量以及过滤效率相对偏低。
二、三回路系统主要设备
（三）一次滤网-旋转滤网与鼓形滤网
（1）一次滤网的作用 主要用于火电厂、城市给水排水和其他工业取水系统。通常设置在粗拦污栅后，滤 网的网孔净尺寸为5mm（可根据用户要求制定），用于清除循环水中未被前道细 格栅过滤掉的垃圾及污物，保障汽轮发电机及其他设备冷却用循环水的供给。 （2）一次滤网的分类 鼓形滤网 板框式旋转滤网
（六）胶球清洗系统
二、三回路系统主要设备
（六）胶球清洗系统-收球网
SD型-活动格栅 单板型收球网 SF型-活动格栅 分流型收球网 SL型-活动格栅 漏斗型收球网
二、三回路系统主要设备
（六）胶球清洗系统-胶球
要求：湿态直径比钛管内 径大1-2mm，富有弹性 且耐磨，湿态比重1.01.1 投球量：凝汽器单侧单流 程管数目的7-13% 收球率：正常投球，胶球 清洗系统运行30min， 收球15min，收回的胶 球与投入的胶球数的百 分比。
循环水泵房电气控制系统改造
２ 改造 内容 变频调 速调节 水压 的控 制装置 示意 图如 图 １ 所 示， 主要 由智 能 变送器 、 能调 节器 、 智 变频器 等组 成 。 １ １ 工作 原理 水 泵抽 水时 ， 智能变 送 器将 管 网中水 的压 力 信
２ ８
信 号为正 电压信 号 ， 定的 电压信 号 为负电压信 号 。 设
于 变 频器 具 有 调 违 范 围 宽 、 度 高 、 态 响 应 快 、 精 动 节 能 、 电等 特点 ， 此 在改造 中应 用 变 频调 速 技 术 ， 节 因 实 现 水 泵 电 机 的 转 速 由 变 频 器 根 据 水 压 进 行 自动 调
电压 ＋１Ｖ 输 出 电压 ０ ０ 量 程 ０ ５ ｐ 。 ５ 一ｌＶ， ～２ Ｍ ａ
节 闷门来完 成 这 种 人工 调节 的过 程 ， 存在 着 许 多 问题 首 先在实 际 生 产 中， 由人工 来 实 现 水压 的 调 节， 不能及 时准确 的达 到设置 要求 ． 混 台料 水 分不 使 稳定 ， 响生产 工艺的水平 ， 而影响 烧结矿 的产 量 影 进
和品 同 ｊ由 于 不 能 调 节 水 泵 电 机 转 速 ， 造 成 也 大 量 能 源 的 浪 费
维普资讯
莱钢科技
第 ２期 ｆ 总第 ９ 期 ） ８
循 环 水 泵 房 电 气 控 制 系 统 改 造
赵 梅 向 平 亓
（ 结厂） 烧
摘 要 ： 文阐过 了在烧 结厂循环 水 泵房 电 气控 制 系统改造 中应 用 变频调 速 技 术 ， 本 实现 水 压的 自动 ； ． 属节 可节 约太量 电能 ， 可宴现供 水 自动 化 。 并 关键词 ： 变频 器 调节嚣 水压 节能
当二者 相等 时 ，智 能 调 节 器 输 出 端 （０ ｌ ） 出信 １，１输 号为零 ； 当输 入端 （ ， ） ４ ６ 的信 号变 化 时 ，输 出端 （０ １．
热水系统循环泵变频柜电气原理图_电气cad施工图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
循环水泵房电气
循环水泵房电气是水处理工艺中非常重要的一部分，它主要负责循环水泵房中的水泵、控制系统和配电系统的电气运行，保障整个水处理系统的稳定运行。
本文将就循环水泵房电气的相关知识进行阐述。
循环水泵房电气主要分为三个部分：自动控制系统、驱动系统和配电系统。
这三个系统共同协作，组成了完整的循环水泵房电气系统。
自动控制系统是循环水泵房电气系统中最为重要的一个部分。
其工作原理是采集水泵运行时的各种数据，通过计算机进行处理，自动控制水泵的启动和停止，调节泵房中的水压、流量等参数。
目前，循环水泵房电气系统中使用较为普遍的控制方式是PLC（可编程逻辑控制器），它通过编程实现实时监测
和自动控制。
驱动系统是循环水泵房电气系统中的次要部分，其主要作用是将电能转换为机械能，驱动水泵运转。
驱动系统应具备起动转矩大、运行平稳等特点，以确保水泵多次启动后能正常运行。
配电系统是循环水泵房电气系统中的基础部分，其工作原理是根据不同用途分配不同的电源线路，保证循环水泵房中的电力设施在安全的电压范围内运行。
在配电系统中，我们需要
使用各类开关、保险丝、电缆等电器元件，以及安装接地装置等。
整个循环水泵房电气系统的工作效率直接影响到水处理系统的整体稳定性。
为确保系统的长期良好工作，一定要定期检修、维护，并严格按照标准操作。
维护循环水泵房电气的方法主要有以下几种。
首先，要定期对循环水泵房电气系统进行检查，检查电器元件的接触情况、电缆连接是否牢固，以及配电箱内的断路器、接触器等开关的运行情况。
其次，对于PLC控制系统，要定期进行编程修改，以适应不同的运行场景。
此外，还可以通过数据分析进行优化，结合自动调节装置，进一步提高系统的稳定性。
第三，针对驱动系统，需按照设备指南进行定期润滑和保养，特别是在水处理环境下，要经常清理马达轴承，以确保其正常运行。
最后，有必要对整个循环水泵房电气系统进行全面的维护和保养，检查设备运行数据及计算机记录以及现场管理，并定期查看和备份重要数据。
同时也需要严格按照标准操作程序，提高工作人员的技术知识和维修能力，确保系统的持久稳定和高效运行。
总之，循环水泵房电气系统是现代化水处理系统中非常重要的一部分，其运行效率和稳定性直接影响到整个水处理系统的水质安全，因此我们需要采取科学的维护方法，保障其持续稳定的运行。
