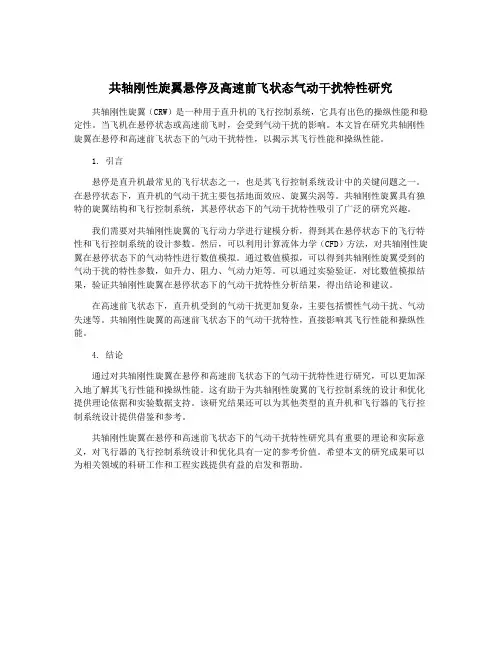

共轴刚性旋翼悬停及高速前飞状态气动干扰特性研究
共轴刚性旋翼悬停及高速前飞状态气动干扰特性研究共轴刚性旋翼（CRW）是一种用于直升机的飞行控制系统，它具有出色的操纵性能和稳定性。
当飞机在悬停状态或高速前飞时，会受到气动干扰的影响。
本文旨在研究共轴刚性旋翼在悬停和高速前飞状态下的气动干扰特性，以揭示其飞行性能和操纵性能。
1. 引言悬停是直升机最常见的飞行状态之一，也是其飞行控制系统设计中的关键问题之一。
在悬停状态下，直升机的气动干扰主要包括地面效应、旋翼尖涡等。
共轴刚性旋翼具有独特的旋翼结构和飞行控制系统，其悬停状态下的气动干扰特性吸引了广泛的研究兴趣。
我们需要对共轴刚性旋翼的飞行动力学进行建模分析，得到其在悬停状态下的飞行特性和飞行控制系统的设计参数。
然后，可以利用计算流体力学（CFD）方法，对共轴刚性旋翼在悬停状态下的气动特性进行数值模拟。
通过数值模拟，可以得到共轴刚性旋翼受到的气动干扰的特性参数，如升力、阻力、气动力矩等。
可以通过实验验证，对比数值模拟结果，验证共轴刚性旋翼在悬停状态下的气动干扰特性分析结果，得出结论和建议。
在高速前飞状态下，直升机受到的气动干扰更加复杂，主要包括惯性气动干扰、气动失速等。
共轴刚性旋翼的高速前飞状态下的气动干扰特性，直接影响其飞行性能和操纵性能。
4. 结论通过对共轴刚性旋翼在悬停和高速前飞状态下的气动干扰特性进行研究，可以更加深入地了解其飞行性能和操纵性能。
这有助于为共轴刚性旋翼的飞行控制系统的设计和优化提供理论依据和实验数据支持。
该研究结果还可以为其他类型的直升机和飞行器的飞行控制系统设计提供借鉴和参考。
共轴刚性旋翼在悬停和高速前飞状态下的气动干扰特性研究具有重要的理论和实际意义，对飞行器的飞行控制系统设计和优化具有一定的参考价值。
希望本文的研究成果可以为相关领域的科研工作和工程实践提供有益的启发和帮助。
共轴双旋翼直升机转向原理
共轴双旋翼直升机转向原理
共轴双旋翼直升机是一种复杂的飞行器，它具有两个旋翼，一个在机身顶部，一个在机身底部。
这两个旋翼通过同一根轴相连，可以同时旋转，也可以相互独立地旋转。
其中一个旋翼负责提供升力，另一个旋翼负责提供转向力。
转向原理是共轴双旋翼直升机中非常重要的一部分。
在飞行时，飞机需要转向以改变方向或避免障碍物。
共轴双旋翼直升机可以通过调整两个旋翼的转速来实现转向。
如果需要向左转，机组人员会减少顶部旋翼的转速，增加底部旋翼的转速。
这样，底部旋翼会提供更多的向左转的力量，从而使飞机改变方向。
同时，共轴双旋翼直升机还可以通过调整旋翼的倾斜角度来实现转向。
在飞行时，机组人员可以通过操作控制杆来倾斜旋翼，使飞机向左或向右转。
倾斜角度越大，转向力量越强。
但是，过度倾斜会导致飞机失去平衡，因此需要精确控制。
总之，共轴双旋翼直升机的转向原理非常复杂，需要机组人员有丰富的经验和技术才能操作。
只有通过精确的调整旋翼的转速和倾斜角度，才能实现安全、准确的转向。
- 1 -。
共轴双桨直升机控制原理
共轴双桨直升机控制原理
共轴双桨直升机控制原理：共轴双桨直升机是一种特殊的直升机，它的两个桨叶系统是通过共轴连接在一起的，这种结构使得它在飞行中更加稳定，同时也更加容易进行控制。
共轴双桨直升机的控制原理包括两个方面：旋翼的控制和机身的控制。
旋翼的控制是指控制桨叶的角度和转速来改变升力和推力的方向和大小，从而控制直升机的飞行方向和速度。
旋翼控制系统包括主旋翼和尾旋翼，主旋翼是主要的升力和推力来源，尾旋翼则用来控制直升机的转向。
主旋翼和尾旋翼的角度和转速是通过控制桨叶来实现的。
机身的控制是指通过机身姿态的改变来控制直升机的方向和稳定性。
机身控制系统包括俯仰控制、滚转控制和偏航控制。
俯仰控制用来控制直升机前后的倾斜，滚转控制用来控制直升机左右的倾斜，偏航控制用来控制直升机的转向。
共轴双桨直升机的控制系统一般由机载电子设备、传感器、液压系统和控制面等组成。
机载电子设备用来收集和处理控制系统的数据，传感器用来测量直升机的状态参数，液压系统用来控制桨叶的角度和转速，控制面则用来控制机身的姿态。
总之，共轴双桨直升机的控制原理是通过控制旋翼和机身来控制直升机的飞行方向和稳定性，控制系统由多种机载设备组成，这些设备共同工作以确保直升机在飞行中的安全和稳定。
共轴双旋翼直升机悬停方向的控制要点
共轴双旋翼直升机悬停方向的控制姓名：张鲲鹏班号：02020802 学号：2008300596摘要本文主要目的是设计共轴双旋翼直升机悬停方向的控制系统。
文中主要介绍了此控制系统的设计方案，在时域和频域中详细地分析了系统的稳定性、稳态性能和动态性能。
并且，为达到设计指标，对系统进行了串联校正，使系统能够较好地达到了指标要求。
在控制系统的设计过程中，利用了Scilab和Matlab软件进行仿真分析，动态直观地反映了系统的性能。
关键字共轴双旋翼直升机串联校正稳定性稳态性能动态性能引言研究背景20世纪40年代初，航空爱好者开始对共轴双旋翼直升机产生浓厚的兴趣。
然而，由于当时人们对共轴双旋翼气动特性认识的缺乏以及在结构设计方面遇到的困难，许多设计者最终放弃了努力，而在很长一段时间对共轴式直升机的探讨只停留在实验阶段。
1932 年，单旋翼带尾桨直升机研制成功，成为世界上第一架可实用的直升机。
从此，单旋翼带尾桨直升机以其简单、实用的操纵系统和相对成熟的单旋翼空气动力学理论成为半个多世纪来世界直升机发展的主流。
然而，人们对共轴双旋翼直升机的研究和研制一直没有停止。
俄罗斯1945 年研制成功了卡-8 共轴式直升机，至今发展了一系列共轴双旋翼直升机，在型号研制、理论实验研究方面均走在世界前列。
美国也于50 年代研制了QH-50 共轴式遥控直升机作为军用反潜的飞行平台，并先后交付美国海军700 多架。
从20 世纪60 年代开始，由于军事上的需要，一些国家开始研制无人驾驶共轴双旋翼形式直升机。
在实验方面，从20 世纪50 年代起，美国、日本、俄罗斯等相继对共轴双旋翼的气动特性、旋翼间的气动干扰进行了大量风洞实验研究。
经过半个多世纪的发展，共轴双旋翼的旋翼理论得到不断的发展和完善，这种构形的直升机以它固有的优势越来越受到业内人士的重视。
研究对象特点分析共轴双旋翼直升机有两副完全相同的旋翼，一上一下安装在同一根旋翼轴上，两旋翼间有一定间距。
