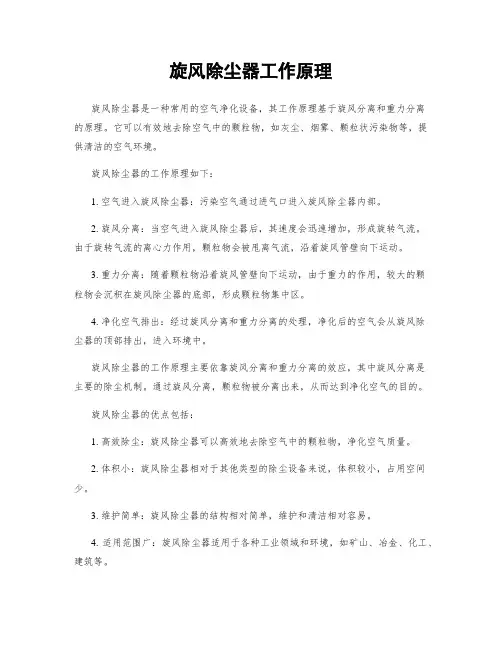

旋风除尘器工作原理
旋风除尘器工作原理
旋风除尘器工作原理旋风除尘器是一种常用的空气净化设备，其工作原理基于旋风分离和重力分离的原理。
它可以有效地去除空气中的颗粒物，如灰尘、烟雾、颗粒状污染物等，提供清洁的空气环境。
旋风除尘器的工作原理如下：1. 空气进入旋风除尘器：污染空气通过进气口进入旋风除尘器内部。
2. 旋风分离：当空气进入旋风除尘器后，其速度会迅速增加，形成旋转气流。
由于旋转气流的离心力作用，颗粒物会被甩离气流，沿着旋风管壁向下运动。
3. 重力分离：随着颗粒物沿着旋风管壁向下运动，由于重力的作用，较大的颗粒物会沉积在旋风除尘器的底部，形成颗粒物集中区。
4. 净化空气排出：经过旋风分离和重力分离的处理，净化后的空气会从旋风除尘器的顶部排出，进入环境中。
旋风除尘器的工作原理主要依靠旋风分离和重力分离的效应，其中旋风分离是主要的除尘机制。
通过旋风分离，颗粒物被分离出来，从而达到净化空气的目的。
旋风除尘器的优点包括：1. 高效除尘：旋风除尘器可以高效地去除空气中的颗粒物，净化空气质量。
2. 体积小：旋风除尘器相对于其他类型的除尘设备来说，体积较小，占用空间少。
3. 维护简单：旋风除尘器的结构相对简单，维护和清洁相对容易。
4. 适用范围广：旋风除尘器适用于各种工业领域和环境，如矿山、冶金、化工、建筑等。
然而，旋风除尘器也存在一些局限性：1. 无法处理细小颗粒物：旋风除尘器的分离效果对于较大的颗粒物较好，但对于细小颗粒物的去除效果较差。
2. 高能耗：旋风除尘器的工作需要消耗一定的能源，特别是在处理大量颗粒物时，能耗较高。
3. 噪音产生：旋风除尘器在运行过程中会产生一定的噪音，可能对周围环境和人员造成影响。
总结起来，旋风除尘器是一种常见的空气净化设备，通过旋风分离和重力分离的原理去除空气中的颗粒物。
它具有高效除尘、体积小、维护简单和适用范围广的优点，但也存在无法处理细小颗粒物、高能耗和噪音产生等局限性。
在实际应用中，需要根据具体的需求和环境选择合适的除尘设备。
旋风除尘器的工作原理
旋风除尘器的工作原理旋风除尘器是一种常见的工业除尘设备，它通过利用离心力和重力分离粉尘颗粒，从而将空气中的颗粒物去除。
下面将详细介绍旋风除尘器的工作原理。
1. 原理概述旋风除尘器主要由进气管、旋风分离器、底部出口和排放管组成。
工作时，含有粉尘颗粒的气体通过进气管进入旋风分离器，在旋风分离器内部形成一个旋风流动。
由于离心力的作用，粉尘颗粒被迫向外壁挪移，并在底部出口处被采集和排出，而干净的气体则从旋风分离器的顶部排出。
2. 进气管进气管是旋风除尘器的入口，它将含有粉尘颗粒的气体引入旋风分离器。
为了确保气体能够均匀进入旋风分离器，进气管通常会设计成一定的角度，使气体呈螺旋状进入。
3. 旋风分离器旋风分离器是旋风除尘器的核心部件，它通过旋转气流形成离心力，将粉尘颗粒从气体中分离出来。
旋风分离器通常由圆筒形的外壳和内部的旋风腔室组成。
当气体进入旋风腔室时，由于外壳的形状和旋风腔室的设计，气流会形成一个旋转的涡流。
由于离心力的作用，粉尘颗粒会被迫向外壁挪移，并最终沉积在底部的出口处。
4. 底部出口底部出口是旋风除尘器的粉尘采集和排放口，粉尘颗粒会在底部出口处被采集和排出。
为了方便清理和维护，底部出口通常会设计成可开启的结构。
5. 排放管排放管是旋风除尘器的出口，用于排放经过除尘处理后的干净气体。
排放管通常位于旋风分离器的顶部，确保干净的气体能够顺利排出。
6. 工作过程旋风除尘器的工作过程可以概括为以下几个步骤：- 气体进入旋风除尘器的进气管。
- 进入旋风分离器后，气体形成一个旋转的涡流。
- 离心力使得粉尘颗粒被迫向外壁挪移，并最终沉积在底部出口处。
- 干净的气体从旋风分离器的顶部排出。
- 采集的粉尘颗粒通过底部出口进行清理和维护。
7. 优势和应用领域旋风除尘器具有以下优势：- 结构简单，易于安装和维护。
- 适合于粉尘颗粒较大、浓度较低的场合。
- 有效去除粉尘，净化空气质量。
- 可与其他除尘设备组合使用，提高除尘效果。
旋风除尘器的工作原理
旋风除尘器的工作原理旋风除尘器是一种常见的工业除尘设备，其主要作用是将气体中的固体颗粒物去除，以保证生产过程中的空气清洁，减少对环境的污染。
旋风除尘器的工作原理是利用旋风的作用将固体颗粒物从气流中分离出来，从而实现除尘的效果。
本文将从旋风除尘器的结构、工作原理和应用领域等方面进行详细介绍。
一、旋风除尘器的结构旋风除尘器通常由进气管道、旋风筒、排气管道、集尘器、旋风分离器等部分组成。
进气管道将带有固体颗粒物的气体引入旋风除尘器，气体在进入旋风筒后，由于旋风筒内部设计成圆锥形，气流会产生旋转运动，而固体颗粒物由于惯性作用会沿着旋风筒壁面向下运动，最终被分离出来并沉积在集尘器中，而相对干净的气体则从排气管道中排出。
二、旋风除尘器的工作原理旋风除尘器的工作原理主要是利用气体在旋风筒内部产生的旋转运动和离心力的作用，将固体颗粒物从气流中分离出来。
当带有固体颗粒物的气体进入旋风筒后，气流会在旋风筒内部产生旋转运动，由于固体颗粒物的密度大于气体，所以固体颗粒物会沿着旋风筒壁面向下运动，最终被分离出来并沉积在集尘器中。
而相对干净的气体则会从旋风筒的中心部分向上排出。
三、旋风除尘器的应用领域旋风除尘器广泛应用于矿山、冶金、化工、建材、粮食加工、机械制造等行业中，用于除尘和废气处理。
在矿山和冶金行业中，旋风除尘器常用于除尘和废气处理，可以有效地减少粉尘对环境的污染，保护工人的健康。
在化工和建材行业中，旋风除尘器常用于除尘和废气处理，可以有效地减少废气对环境的污染，保护环境的清洁。
在粮食加工和机械制造行业中，旋风除尘器常用于除尘和废气处理，可以有效地减少粉尘对产品质量的影响，保证产品的质量。
总之，旋风除尘器是一种常见的工业除尘设备，其工作原理是利用旋风的作用将固体颗粒物从气流中分离出来，从而实现除尘的效果。
旋风除尘器广泛应用于矿山、冶金、化工、建材、粮食加工、机械制造等行业中，用于除尘和废气处理，可以保护环境的清洁，保护工人的健康，保证产品的质量。
旋风除尘器的除尘原理
旋风除尘器的除尘原理
旋风除尘器是一种常见的工业除尘设备，其原理主要通过离心力的作用来分离空气中的粉尘颗粒。
它的工作过程可以概括为以下几个步骤：
1. 空气进入旋风除尘器：空气中含有粉尘颗粒的污染气体通过进气口进入旋风除尘器的内部。
2. 形成旋转气流：进入除尘器内部的污染气体在高速进入后，被导流板引导形成一个旋转的空气流动。
3. 分离粉尘颗粒：旋转的气流中的粉尘颗粒受到离心力的作用，被迫沿着旋转气流的方向运动，并在离心力的作用下从气流中分离出来。
4. 收集粉尘：分离出来的粉尘颗粒会沿着旋风除尘器内壁的下部滑落，最后通过底部的排料口收集出来。
5. 净化气体排放：经过分离处理后的净化气体则从旋风除尘器的出口排放出去。
旋风除尘器的主要特点是结构简单、操作稳定，并能够有效去除大部分的粉尘颗粒。
然而，对于细小颗粒或具有黏性的颗粒，旋风除尘器的除尘效果可能会受到一定的限制。
因此，在应用旋风除尘器时，需要结合实际情况选择合适的除尘设备来达到更好的净化效果。
旋风除尘器的工作原理
旋风除尘器的工作原理旋风除尘器是一种常用于工业领域的空气净化设备，它通过旋转气流的方式去除空气中的颗粒物，以达到净化空气的目的。
下面将详细介绍旋风除尘器的工作原理。
一、工作原理概述旋风除尘器利用气流的旋转和离心力的作用，将空气中的颗粒物分离出来。
它主要由进气口、旋风室、出气口、废气排放管等组成。
当空气进入旋风除尘器时，会形成一个旋转的气流，颗粒物会因离心力的作用而被甩离气流并沉积在旋风室的壁面上，而洁净的空气则从出气口排出。
二、进气口和旋风室进气口是空气进入旋风除尘器的通道，通常位于旋风除尘器的顶部。
进气口的设计要保证空气能够顺畅地进入旋风室，并形成一个旋转的气流。
旋风室是旋风除尘器的核心部分，它是一个圆柱形的空腔，其内部有一根垂直的轴。
当空气进入旋风室时，会受到轴的作用而形成一个旋转的气流。
三、离心力的作用旋风室内的气流会因为旋转而产生离心力，离心力的大小取决于气流的旋转速度和颗粒物的质量。
颗粒物在气流中受到离心力的作用，会被甩离气流并沉积在旋风室的壁面上。
由于离心力作用的关系，较大的颗粒物会被更容易地分离出来，而较小的颗粒物则需要更高的离心力才能被分离出来。
四、出气口和废气排放管经过旋风室的处理，空气中的颗粒物被分离出来后，洁净的空气会从出气口排出。
出气口通常位于旋风除尘器的顶部，它连接着废气排放管。
废气排放管是将处理后的废气排放到室外的管道，以保持室内空气的清洁。
五、优点和应用领域旋风除尘器具有以下优点：1. 结构简单，维护方便：旋风除尘器的结构相对简单，易于安装和维护。
2. 处理效率高：旋风除尘器能够有效地去除空气中的颗粒物，处理效率较高。
3. 适用范围广：旋风除尘器适用于各种工业领域，如钢铁、水泥、化工等。
旋风除尘器在以下领域得到广泛应用：1. 工业生产：旋风除尘器可用于工业生产过程中的粉尘控制，如钢铁冶炼、水泥生产等。
2. 环境保护：旋风除尘器可用于工业废气的处理，减少对环境的污染。
旋风除尘器工作原理
旋风除尘器工作原理
旋风除尘器是一种常见的工业除尘设备，它通过利用离心力将粉尘从气流中分离出来。
旋风除尘器通常用于处理工业排放气体中的固体颗粒物，例如在煤炭燃烧、水泥生产、矿石加工等过程中产生的粉尘。
它的工作原理基于气固两相流的物理特性，下面我们将详细介绍旋风除尘器的工作原理。
1. 气体进入旋风除尘器
首先，含有固体颗粒物的气体进入旋风除尘器的入口处。
在进入旋风除尘器之前，气体中的固体颗粒物会以悬浮的形式存在，这些颗粒物的大小和密度各不相同。
2. 旋风管道的设计
旋风除尘器内部的设计十分重要，它通常由一个圆筒形的容器和一个上部的旋风管道组成。
气体通过旋风管道进入旋风除尘器，然后在圆筒形容器内形成旋风运动。
3. 离心力的作用
当气体在旋风除尘器内部形成旋风运动时，固体颗粒物会受到
离心力的作用。
根据离心力的原理，密度较大的颗粒物会向外运动，而密度较小的气体则会向内运动。
这样，固体颗粒物会被分离出来
并沉积在旋风除尘器的底部。
4. 清洁气体的排出
经过旋风分离后，清洁的气体会从旋风除尘器的顶部排出。
这样，固体颗粒物就被有效地分离出来，而清洁的气体则可以安全地
排放到大气中。
总结
旋风除尘器通过利用离心力将气体中的固体颗粒物分离出来，
是一种高效的工业除尘设备。
它的工作原理简单而有效，适用于各
种工业领域的除尘需求。
通过合理设计和操作，旋风除尘器能够有
效地净化工业排放气体，保护环境，保障工人健康。
希望通过本文
的介绍，读者对旋风除尘器的工作原理有了更深入的了解。
旋风除尘器的工作原理
旋风除尘器的工作原理旋风除尘器是一种常用的空气净化设备，广泛应用于工业生产过程中的粉尘处理。
它通过利用离心力和重力分离的原理，将空气中的颗粒物分离出来，从而达到净化空气的目的。
一、工作原理：1. 空气进入旋风除尘器：空气从外部通过进气口进入旋风除尘器，并经过预处理，例如通过过滤器去除大颗粒物和杂质，使空气进入旋风除尘器时更加纯净。
2. 旋转流动：进入旋风除尘器的空气在设备内部形成旋转流动，这是通过旋风除尘器内部的旋转装置（例如旋转鼓）产生的。
旋转流动使得空气中的颗粒物受到离心力的作用而向外靠拢。
3. 颗粒物分离：由于离心力的作用，空气中的颗粒物向外壁靠拢，并沿着旋风除尘器的壁面向下滑动。
在下部设有收集装置，例如灰斗，用于收集和排除分离出的颗粒物。
4. 干净空气排放：经过颗粒物分离后，除去颗粒物的空气从旋风除尘器的顶部或侧面排出，成为净化后的空气，可以进一步被排放到大气中或经过后续处理再利用。
二、优点和应用：1. 高效净化效果：旋风除尘器能够有效地分离出空气中的颗粒物，具有较高的净化效果。
它可以去除大部分直径大于10微米的颗粒物，对于一些细小的颗粒物也有一定的去除能力。
2. 体积小，结构简单：相比于其他类型的除尘设备，旋风除尘器体积较小，结构较为简单，易于安装和维护。
它不需要使用滤材，因此可以避免滤材的堵塞和更换问题。
3. 适用范围广：旋风除尘器适用于各种工业领域，例如矿山、冶金、化工、建筑材料等。
它可以处理各种类型的颗粒物，包括粉尘、烟雾、颗粒状固体废物等。
4. 节能环保：旋风除尘器的能耗较低，不需要额外的能源供应。
它可以有效地减少空气中的颗粒物排放，保护环境，并降低对人体健康的影响。
5. 可与其他设备配合使用：旋风除尘器可以与其他设备（例如烟气处理设备、脱硫设备等）配合使用，形成完整的空气净化系统，进一步提高净化效果。
总结：旋风除尘器以其高效的颗粒物分离能力和简单的结构，成为工业生产中常用的空气净化设备。
旋风除尘器工作原理
旋风除尘器工作原理
旋风除尘器是一种常见的粉尘处理设备，它通过利用离心力原理来分离和过滤粉尘。
其工作原理如下：
1. 原始气体进入旋风除尘器：首先，含有粉尘的气体进入旋风除尘器的进气口。
该气体在进入除尘器后会形成一个旋涡状的气流。
2. 旋转流产生离心力：由于旋转流动，气流中的颗粒会受到离心力的作用。
根据物理学原理，较重的颗粒会向外边缘移动，而较轻的颗粒则更接近旋风除尘器的中心。
3. 离心力分离粉尘：在旋风除尘器的中心形成的气流核心区域，几乎没有颗粒穿过。
而在边缘区域，离心力将较大颗粒推向除尘器的壁面。
4. 粉尘沉积和收集：被推向壁面的颗粒会沿着除尘器的锥形罩壁下滑，最终落入除尘器的底部积尘斗中。
而较小的颗粒会随着气流通过旋风除尘器。
5. 干净气体排放：在旋风除尘器中，净化过程之后的气体通过除尘器的顶部中央排出，以供后续处理或直接排放。
旋风除尘器的工作原理基于物料的离心分离效应，通过将粉尘从气体中分离出来，从而使气体净化并达到排放标准。
它被广泛应用于工业生产中对粉尘处理的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋风除尘器工作原理
旋风除尘器工作原理：
旋风除尘器是利用旋转气流所产生的离心力（由于物体旋转而产生脱离旋转中心的力，离心力是一种惯性的表现，实际是不存在的。
为使物体做圆周运动，物体需要受到一个指向圆心的力即向心力。
若以此物体为原点建立坐标，看起来就好像有一股与向心力大小相同方向相反的力，使物体向远离圆周运动圆心的方向运动。
（当物体受力不足以提供圆周运动所需向心力时，看起来就好像离心力大于向心力了，物体会做远离圆心的运动，这种
现象叫做“离心现象”））将尘粒从合尘气流中分离出来的除尘装置。
它具有结构简单，体积较小，不需特殊的附属设备，造价较低。
阻力中等，器内无运动部件，操作维修方便等优点。
旋风除尘器一般用于捕集5-15微米以上的颗粒．除尘效率可达80％以上，近年来经改进后的特制旋风除尘器．其除尘效率可达95％以上。
旋风除尘器的缺点是捕集微粒小于5微米的效率不高。
旋风除尘器内气流与尘粒的运动概况：
①旋转气流的绝大部分沿器壁自圆简体，呈螺旋状由上向下向圆锥体底部运动，形成下降的外旋含尘气流，在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁，尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。
旋转下降的气流在到达圆锥体底部后．沿除尘器的轴心部位转而向上。
形成上升的内旋气流，并由除尘器的排气管排出。
②自进气口流人的另一小部分气流，则向旋风除尘器顶盖处流动，然后沿排气管外侧向下流动，当达到排气管下端时，即反转向上随上升的中心气流一同从排气管排出，分散在其中的尘粒也随同被带走。
1 概述
1.1 旋风式除尘器工作过程
如图所示，旋风式除尘器由筒体1、锥体2，进气管3、排气管4和排灰口5等组成。
当含尘气体由切向进气口进入旋风除尘器时，气流由直线运动变为圆周运动，旋转气流的绝大部分沿除尘器内壁呈螺旋形向下、朝向锥体流动，通常称此为外旋气流。
含尘气体在旋转过程中产生离心力，将相对密度大于气体的粉尘粒子甩向除尘器壁面。
粉尘粒子一旦与除尘器壁面接触，便失去径向惯性力而靠向下的动量和重力沿壁面下落，进入排灰管。
旋转下降的外旋气流？到达锥体时，因圆锥形的收缩而向除尘器中
心靠拢。
根据旋矩不变原理？，其切向速度不断提高，粉尘粒子所受离心力也不断加强。
当气流到达锥体下端某一位置时，即以同样的旋转方向从除尘器中部由下反转向上，继续做螺旋形运动，构成内旋气流。
最后净化气体经排气管排出，小部分未被捕集的粉尘粒子也随之排出。
旋风式除尘器的组成及内部气流
1-筒体；2-锥体；3-进气管；4-排气管；5-排灰口；
6-外旋流；7-内旋流；8-二次流；9-回流区
自进气管流入的另一小部分气体则向除尘器顶盖流动，然后沿排气管外侧向下流动。
当到达排气管下端时，即反转向上、随上升的内旋气流一同从排气管排出。
分散在这一部分气流中的粉尘粒子也随同被带走。
1.2 旋风式除尘器的技术性能
不同结构型式或按不同要求设计的旋风式除尘器具有不同的技术性能(见下表)。
这说明旋风式除尘器所能适应的工作条件，或作为选用旋风式除尘器的主要依据。
旋风式除尘器主要技术性能
2 旋风式除尘器的选型
2.1 选型原则
1)旋风式除尘器净化气体量应与实际需要处理的含尘气体量一致。
选择旋风式除尘器直径时应尽量小些，如果要求通过的风量较大，可采用几个小直径的旋风除尘器并联为宜。
