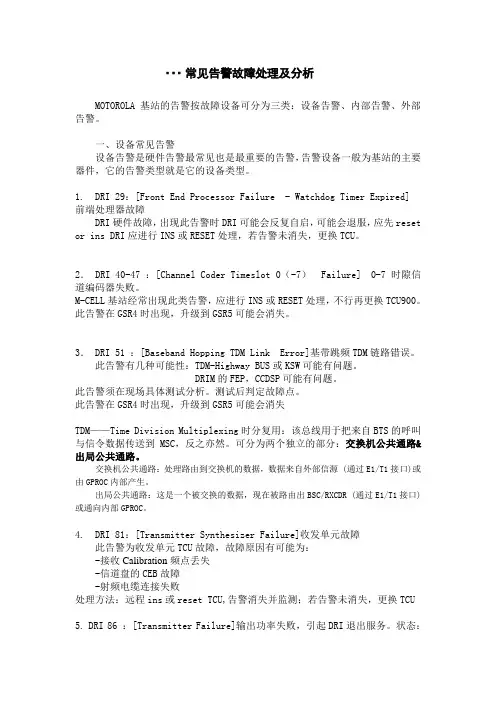

常见告警故障处理及分析
···常见告警故障处理及分析MOTOROLA基站的告警按故障设备可分为三类：设备告警、内部告警、外部告警。
一、设备常见告警设备告警是硬件告警最常见也是最重要的告警，告警设备一般为基站的主要器件，它的告警类型就是它的设备类型。
1. DRI 29：[Front End Processor Failure - Watchdog Timer Expired] 前端处理器故障DRI硬件故障，出现此告警时DRI可能会反复自启，可能会退服，应先reset or ins DRI应进行INS或RESET处理，若告警未消失，更换TCU。
2． DRI 40-47 ：[Channel Coder Timeslot 0（-7） Failure] 0-7时隙信道编码器失败。
M-CELL基站经常出现此类告警，应进行INS或RESET处理，不行再更换TCU900。
此告警在GSR4时出现，升级到GSR5可能会消失。
3． DRI 51 ：[Baseband Hopping TDM Link Error]基带跳频TDM链路错误。
此告警有几种可能性：TDM-Highway BUS或KSW可能有问题。
DRIM的FEP，CCDSP可能有问题。
此告警须在现场具体测试分析。
测试后判定故障点。
此告警在GSR4时出现，升级到GSR5可能会消失TDM——Time Division Multiplexing时分复用：该总线用于把来自BTS的呼叫与信令数据传送到MSC，反之亦然。
可分为两个独立的部分：交换机公共通路&出局公共通路。
交换机公共通路：处理路由到交换机的数据，数据来自外部信源 (通过E1/T1接口)或由GPROC内部产生。
出局公共通路：这是一个被交换的数据，现在被路由出BSC/RXCDR (通过E1/T1接口)或通向内部GPROC。
4. DRI 81：[Transmitter Synthesizer Failure]收发单元故障此告警为收发单元TCU故障，故障原因有可能为：-接收Calibration频点丢失-信道盘的CEB故障-射频电缆连接失败处理方法：远程ins或reset TCU,告警消失并监测；若告警未消失，更换TCU 5. DRI 86 ：[Transmitter Failure]输出功率失败，引起DRI退出服务。
02-OptiX Metro 500V100R001单站调测指导书031016
OptiX Metro 500V100R001单站调测指导书拟制：曾凡旭日期：2003年01月12日审核：日期：审核：日期：批准：日期：华为技术有限公司目录前言 (3)1单站硬件检查 (3)1.1机盒安装检查 (4)1.2机盒电源接口电阻测量 (4)1.2.1PW48电源板情况 (4)1.2.2PW24电源板的情况 (4)1.2.3AC100-240V电源板的情况 (4)1.3线缆布放规范性检查 (5)1.4单板外观检查 (5)1.5完成《工程技术文档》单站可制作部分 (5)1.6单站硬件检查完毕，确保所有的电源开关都处于断开状态 (6)2上电观察 (6)2.1机盒上电检查 (6)2.1.1用户电源输出端子保险容量 (6)2.1.2用户电源输出电压值 (6)2.1.3上电 (6)2.1.4机盒指示灯检查 (7)2.1.5线路板自环本板告警灯灭 (8)2.1.6风扇运行检查 (8)3配置与调测 (8)3.1Metro 500网元ID设置（只支持软件设置） (8)3.2所有电口通断、配线100%无误测试 (10)3.2.1下发测试使用的配置文件 (10)3.2.2所有电口通断、配线100%无误测试 (13)3.3测试收发光功率 (14)3.3.1发送光功率测试 (14)3.3.2本站实际接收光功率 (14)3.4下发实际使用的配置文件 (15)3.5其它工作 (15)通过光功率测量，检验光缆、尾纤的衰减 (16)其他指标测试（在需要时进行测试） (16)Metro 500单站调测指导书前言OptiX Metro 500V100R001单站调测指导书前言在开始设备的单站调测和系统调测前，有必要强调以下调测要点：1. 单站一定要仔细测试单站调测是保证设备安全、稳定运行的第一步。
这个测试主要包括配线100%保证无误等。
单站调测过程中，要严格按照调测步骤认真调测，及时发现、解决问题，为系统调测做好准备。
2. 配线必须100%保证无误接头不能错位接头收发不能反向接头必须接触良好（这个问题容易忽略，经常有同轴头未完全到位）3. 各项指标测试验收测试项目应在单站调测前与用户磋商，共同确定测试哪些项目、哪些端口，形成正式的纸面记录。

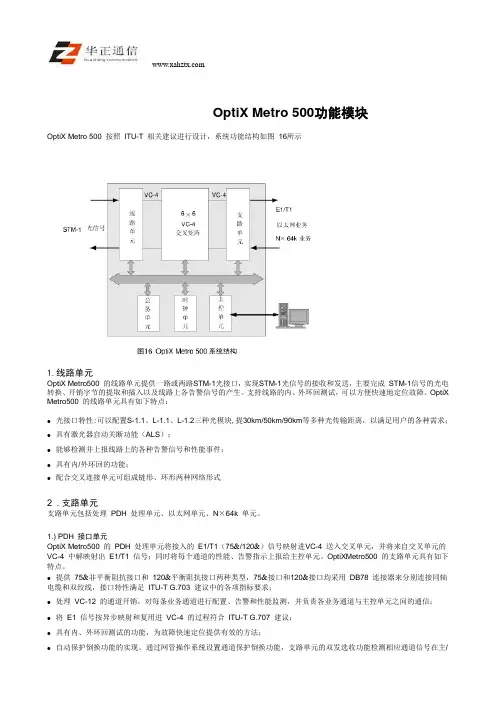

OptiX Metro500功能模块介绍
OptiX Metro 500功能模块OptiX Metro 500按照ITU-T相关建议进行设计，系统功能结构如图16所示1.线路单元OptiX Metro500的线路单元提供一路或两路STM-1光接口，实现STM-1光信号的接收和发送，主要完成STM-1信号的光电转换、开销字节的提取和插入以及线路上各告警信号的产生。
支持线路的内、外环回测试，可以方便快速地定位故障。
OptiX Metro500的线路单元具有如下特点：●光接口特性:可以配置S-1.1、L-1.1、L-1.2三种光模块,提30km/50km/90km等多种光传输距离，以满足用户的各种需求；●具有激光器自动关断功能（ALS）；●能够检测并上报线路上的各种告警信号和性能事件；●具有内/外环回的功能；●配合交叉连接单元可组成链形、环形两种网络形式2 .支路单元支路单元包括处理PDH处理单元、以太网单元、N×64k单元。
1.) PDH接口单元OptiX Metro500的PDH处理单元将接入的E1/T1（75&/120&）信号映射进VC-4送入交叉单元，并将来自交叉单元的VC-4中解映射出E1/T1信号；同时将每个通道的性能、告警指示上报给主控单元。
OptiXMetro500的支路单元具有如下特点。
● 提供75&非平衡阻抗接口和120&平衡阻抗接口两种类型，75&接口和120&接口均采用DB78连接器来分别连接同轴电缆和双绞线，接口特性满足ITU-T G.703建议中的各项指标要求；● 处理VC-12的通道开销，对每条业务通道进行配置、告警和性能监测，并负责各业务通道与主控单元之间的通信；●将E1信号按异步映射和复用进VC-4的过程符合ITU-T G.707建议；●具有内、外环回测试的功能，为故障快速定位提供有效的方法；●自动保护倒换功能的实现。
通过网管操作系统设置通道保护倒换功能，支路单元的双发选收功能检测相应通道信号在主/备环上的劣化程度来决定是否发生通道保护。
Optix metro2050告警及性能事件产生原理
Optix metro2050告警及性能事件产生原理本章介绍以下两个方面的内容：SDH业务的告警、性能事件产生原理以及在故障定位中的应用；以太网业务的告警、性能事件产生原理以及在故障定位中的应用。
1.1 SDH告警及性能事件综述在SDH的帧结构中有着丰富的开销字节，包括再生段开销、复用段开销、通道开销。
正是借助于这些开销字节传递的告警、性能信息，使得SDH系统具有很强的在线告警和误码监测能力。
通过对这些告警信息的产生方式和检测方式的了解，可以做到对故障的快速定位。
SDH告警信号流程如图1-1所示。
T1512780-93/d02SPI RST (Note 1)MST MSA HPOMHUGHPCHPTHPALPOMLUGLPCLPTLPAPhysical Section RegeneratorSectionMultiplex Section Higher Order PathLower Order PathNOTES1 This column represents the degenerate connection function present in a regenerator.2 The insertion of all-ones (AIS) and FERF on certain defects may be optional.This figure shows these options as dashed lines. See Recommendation G.783.FIGURE 2-2/G.782SDH maintenance signal interactionUnused LPC output/LP-UNEQLOF RS-BIP Error (B1)Regenerated signal passed through HP-UNEQ HP-TIM HP-SLMHP-BIP Error (B3)HP-FEBE HP-FERF HP-FERF HP-FEBELOSMS-AISMS-Exc. Error (B2)MS-BIP Error (B2)MS-FERFMS-FERF AU-AIS AU-LOPHP-LOM/TU-LOPLP-UNEQ LP-TIM LP-SLMLP-BIP Error (B3/V5)LP-FEBE LP-FERF LP-FERF LP-FEBEAU-AISTU-AISTU-AISHO Path signal passed throughHOVC with POH and unspecified payload HO unequipped signalLO Path signal passed throughLOVC with POH and unspecified payload LO unequipped signalUnused HPC output/HQ-UNEQ«1»«1»«1»«1»«1»«1»«1»«1»«1»Detection GenerationInsertion of all-ones (AIS) signal Alarm Indication Signal Far End Block Error Far End Receive Failure Loss Of Frame Loss Of Multiframe Loss Of Pointer Loss Of SignalSignal Label Mismatch Trace Identifier MismatchUnequipped signal per Recommendation G.709«1»AIS FEBE FERF LOF LOM LOP LOS SLM TIM UNEQ图1-1 SDH 告警信号流程图1. 术语约定为了便于对主要告警和性能产生的位置以及产生方式的说明，不妨沿着信号流对这些主要告警和性能作一一描述。
华为公司OptiX2500常见告警及产生原因
华为公司OptiX2500常见告警及产生原因华为公司OptiX 2500常见告警及产生原因1、APS_FAIL：告警表明复用段自动保护倒换失败。
原因：复用段节点信息丢失或新旧协议不一致2、APS_INDI：告警表明已经发生了复用段保护倒换。
原因：有R_LOS R_LOF MS_AIS B2_EXC或者有 B2_SD使能或下发了外部倒换命令3、AU_AIS：告警表明线路接收的信号中AU指针全部为“1”产生该告警表明该AU4的业务不可用，系统会向对端回传HP_RDI告警，如果配置有子网连接保护（SNCP），则会发生信号失效（SF）倒换4、AU_LOP：告警表明线路板接收的信号中的AU指针丢失。
该AU4的业务不可用。
系统会向对端回传HP_RDI告警，如果配置有子网连接保护（SNCP），则会发生信号失效（SF）倒换5、B1_EXC：告警表明线路接收的信号中再生段（B1）误码越限。
光口上接收的信号再生段误码（B1）过大，超过了性能门限，导致该光口的业务不可用。
产生该告警后，系统默认会向交叉方向下插AU_AIS。
6、B2_EXC：告警表明线路接收的信号中复用段（B2）误码越限。
光口业务不可用，默认下插AU_AIS，同时将B2误码块数放入回传M1字节，对端会收到MS_REI告警7、BD_STATUS：告警表明系统中已创建逻辑板的单板不在位或离线8、BIP_EXC：告警表明支路板低阶BIP2误码越限较大的低阶通道误码（BIP），会影响该通道的业务使用，产生此告警后，系统会向对端回传LP_REI告警9、HP_LOM：告警表明高阶通道复帧丢失VC12业务的复帧指示丢失，VC12业务不可用。
产生该告警后，单板会向相应通道下插TU_AIS10、HP_RDI:告警表明本端线路收到对端线路回告的高阶通道远端接收失效指示产生该告警表明对端接收到的业务有AU_AIS或AU_LOP或HP_TIM或HP_SLM告警，将向本端回告此告警11、HP_REI：告警表明本端线路收到对端线路回告的高阶通道远端误码指示对端站接收到B3误码12、HP_SLM:告警表明线路板接收的高阶通道信号标记（C2）失配该告警表明本端接收到的高阶开销的C2字节与应收的字节不一致，会造成净荷中的业务不可用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OptiX Metro500ET1D单板常见告警和性能事件ET1D板的常见告警、性能告警和性能事件分别见表1-1、表1-2、表1-3。
表1-1 ET1D板的常见告警
告警名称告警描述告警产生的可能原因缺省告警级别BD_STATUS 单板不在位告警单板未插；单板插座已松动；邮箱故障。
主要
BIP_EXC BIP误码过量BIP2误码过大。
次要
BIP_SD BIP信号劣化BIP2误码过大。
次要
BUS_LOC 总线下时钟丢失业务配置错误；时钟板故障主要
DOWN_E1_AIS 2M下信号告警指示2M下信号全1指示。
次要
E1_LOC 上行2M时钟丢失上游设备故障导致E1接口接入的时钟信号有问题。
主要
E1_LOS 2M线路信号丢失指示2M接口电缆故障；2M业务未接入。
次要
ETH_LOS 以太网输入信号丢失以太网网线断掉；两个以太网端口工作模式不匹配。
紧急
主要
FPGA_ABN FPGA状态异常芯片中加载的FPGA数据为FLASH备份区的数据，
主区没有FPGA数据或数据错误。
HP_LOM 高阶通道复帧丢失业务配置错误；H4字节丢失或不正确。
主要
LOOP_ALM 环回告警配置了端口环回。
主要
LP_AIS 低阶通道告警指示业务配置错误；由更高阶告警如R_LOS等引起。
次要
次要
LP_CROSSTR 低阶通道性能越限对端站激光器性能劣化；本站接收光功率过高或过
低；对端站时钟性能劣化；光纤性能劣化。
次要
LP_RDI 低阶通道远端接收失效指示对端站接收到TU_AIS/TU_LOP等告警信号；对端
站接收部分故障；本站发送部分故障。
LP_REI 低阶通道远端误码指示对端站低阶通道接收有误码。
次要
LP_RFI 低阶通道远端失效指示对端站低阶通道接收失效。
次要
LP_R_FIFO 低阶通道接收侧FIFO溢出业务配置错误。
次要
LP_SIZE_ERR TU规格错误映射结构配置错误。
次要
次要
LP_SLM 低阶通道信号标记失配本站与对端站低阶通道信号标记配置不一致；业务
的配置错误。
LP_T_FIFO 低阶通道发送侧FIFO溢出PDH输入信号频偏过大。
次要
次要
LP_TIM 低阶通道追踪识别符失配本站与对端站低阶通道追踪识别符配置不一致；业
务的配置错误。
LP_UNEQ 低阶通道未装载无E1业务接入。
次要
次要
LP_UATEVENT 低阶通道不可用时间事件对端站激光器性能劣化；本站接收光功率过高或过
低；对端站时钟性能劣化；光纤性能劣化。
告警名称告警描述告警产生的可能原因缺省告警级别
主要
MP_PS 以太网MP通道倒换告警当配置为通道保护时，如主用通道坏而备用通道正
常，备用通道工作，产生此告警。
紧急
NO_BD_SOFT 单板无软件单板上没有加载软件。
单板损坏。
没有加载单板FPGA。
RAM_ERR 内存读写错单板故障。
主要
次要
T_DLOS 2M接口数字信号丢失2M业务未接入。
DDF架侧2M接口输出端口脱落或松动。
本站2M接口输入端口脱落或松动。
单板故障。
电缆故障。
T_LOX 2M外时钟丢失单板故障。
次要
T_LOTC 2M接口发送时钟丢失单板故障。
次要
T_TDM 2M接口发送驱动设备错单板故障。
次要
主要
TU_AIS TU告警指示业务配置错误。
对端站对应通道失效。
由更高级告警如R_LOS引起。
主要
TU_LOP TU指针丢失支路板与交叉板间的接口故障。
业务配置错误。
UP_E1_AIS E1上信号告警指示E1上信号全“1”指示。
次要
主要
W_R_FAILURE 寄存器写失败单板故障。
时钟板故障。
表1-2 ET1D板支持的以太网性能告警
告警名称告警含义
DROPEVENT_OVER 监视到的丢包事件的次数高于上限告警
DROPEVENT_UNDER 监视到的丢包事件的次数低于下限告警
INBADOCTS_OVER 接收到的坏包字节数高于上限告警
INBADOCTS_UNDER 接收到的坏包字节数低于下限告警
OUTBADOCTS_OVER 发送的坏包字节数高于上限告警
OUTBADOCTS_UNDER 发送的坏包字节数高于低于下限告警
COLLISIONS_OVER 检测到的冲突数高于上限告警
COLLISIONS_UNDER 检测到的冲突数低于下限告警
告警名称告警含义
ALIGNMENTERRORS_OVER 对齐错误数高于上限告警ALIGNMENTERRORS_UNDER 对齐错误数低于下限告警
FCSERRORS_OVER 校验错误数高于上限告警
FCSERRORS_UNDER 校验错误数低于下限告警LATECOLLISIONS_OVER 在发送一个时隙时间内检测到的碰撞次数高
限告警
LATECOLLISIONS_UNDER 在发送一个时隙时间内检测到的碰撞次数低
限告警
EXCESSIVECOLLISIONS_OVER 由于连续碰撞（超过16次）而发送失败的帧
于上限告警
EXCESSIVECOLLISIONS_UNDER 由于连续碰撞（超过16次）而发送失败的帧
于下限告警DEFERREDTRANSMISSIONS_OVER 被延迟发送的帧数高于上限告警DEFERREDTRANSMISSIONS_UNDER 延迟发送的帧数低于下限告警CARRIERSENSEERRORS_OVER 检测到的载波冲突次数高于上限告警CARRIERSENSEERRORS_UNDER 检测到的载波冲突次数低于下限告警
表1-3 ET1D板的性能事件
性能名称性能描述
LPBBE 低阶通道背景块误码
LPCSES 低阶通道连续严重误码秒
LPES 低阶通道误码秒
LPFEBBE 低阶通道远端背景块误码
LPFECSES 低阶通道远端连续严重误码秒
LPFEES 低阶通道远端误码秒
LPFESES 低阶通道远端严重误码秒
LPSES 低阶通道严重误码秒
LPUAS 低阶通道不可用秒
TUNPJC TU指针负调整计数
TUPPJC TU指针正调整计数
TUPJCNEW 支路单元新指针计数。
