S700K型电动转辙机
一、简介 S700K型电动转辙机是由于提速需要，从德国西门子 公司引进设备和技术，经消化吸收和改进后，迅速在全路 主要干线推广运用的转辙机。经数年的实践表明，该型转 辙机结构先进，工艺精良，不但解决了长期困扰信号维修 人员的电机断线、故障电流变化、接点接触不良、移位接 触器跳起和挤切销折断等惯性故障，而且可以做到“少维 护，无维修”，符合中国铁路运营的特点和发展方向。
6、检测杆 检测杆随尖轨或心轨转换而移动，用来监督 道岔在终端位置时的状态。检测杆有上、下两层， 上层检测杆用于监督拉入密贴的尖轨或心轨拉入 时的工作状态，下层检测杆用于监督伸出密贴的 尖轨或心轨伸出时的工作状态。
上下层检测杆之间没有连接或调整装置，外 接两根表示杆，分别调整。道岔转换时，由尖轨 可心轨带动检测杆运动。当密贴尖轨或心轨密贴， 斥离尖轨或心轨到达规定位置，上、下层检测杆 的大小缺口对准转辙机的锁闭块时，锁舌才能弹 出。就是说，密贴尖轨可心轨，斥离尖轨或心轨 到达规定位置时，才能给出有关表示。
五、S700K型电动转辙机主要部件及其作用
1、三相交流电动机
三相交流电动机为转辙机提供动力。为笼式转子， 定子三个绕组呈星形接法。每相的引出线为单根多股 软线。其星形汇接点在安全接点座第61、71、81端子 上，由跨接片跨接。
由于采用交流电动机，没有直流电动机的整流子， 自然消除了电机电枢断线、枢间混线、炭刷与整流子 接触不良等惯性故障，从而提高了设备的可靠性和使 用寿命，减少了维修量。
左装式S700K型电动转辙机检测杆示意图
S700K型电动转辙机的产品代号来自德文 “Simens-700 -Kugelgewinde”，其含义为“西门子-具有 6 860 N(700 kgf)保持力-带有滚珠丝杠”的电动转辙机。
二、S700K型电动转辙机的特点 S700K型电动转辙机适用于尖轨或可动心轨处采用外 锁闭的道岔，它具有以下主要特点： (1)采用交流三相电动机，不仅从根本上解决了原直 流电动转辙机必须设置整流子而引起的故障率高、使用寿 命短、维修量大的不足，而且减少了控制导线截面，延长 了控制距离，单芯电缆控制距离可达2．5 km。 (2)采用直径32 mm的滚珠丝杠作为驱动装置，延长 了转辙机的使用寿命。 (3)采用具有簧式挤脱装置的保持联结器，并选用不 可挤型零件，从根本上解决了由挤切销劳损造成的惯性故 障。 (4)采用多片干式可调摩擦联结器，经工厂调整加封， 使用中无需调整。
1、外壳 主要由铸铁底壳、机盖、动作杆套筒、导向套筒、导 向法兰等组成。 2、动力传动机构 主要由三相交流电动机、齿轮组、摩擦联结器、滚珠 丝杠、保持联结器、动作杆等组成。 3、检测和锁闭机构 主要由检测杆、叉形接头、速动开关组、锁闭块和锁 舌、指示标等部分组成。 4、安全装置 主要由开关锁、遮断开关、连杆、摇把孔挡板等组成。 5)配线接口 主要由电缆密封装置、接插件插座组成。
二、齿轮组 齿轮组由摇把齿轮、电机齿轮、中间齿轮及摩擦联 结器齿轮组成。其中摇把齿轮与电机齿轮是一个传递系 统，使得能用摇把对转辙机进行人工操纵。电机齿轮、 中间齿轮、摩擦联结器是一个传递系统，将电机的旋转 驱动力传递到摩擦联结器上，并将电动机的高速转速降 速，以增大旋转驱动力，适应道岔转换的需要，这是转 辙机的第一级降速。
4、滚珠丝杠 滚珠丝杠当于一个直径32 mm的螺栓和螺母。 当滚珠丝杠正向或反向旋转一周时，螺母前进或 后退一ቤተ መጻሕፍቲ ባይዱ螺距。它一方面将电动机的旋转运动变 成丝杠的直线运动；另一方面起到减速作用，减 速比取决于丝杠的螺距。
5、保持连接器 保持连接器是转辙机的挤脱装置，利用弹簧的压力通过 槽口式结构将滚珠丝杠与动作杆连接在一起。当道岔的挤岔 力超过弹簧压力时，动作杆滑脱，起到整机不被损坏的保护 作用，相当于ZD6型电动转辙机的挤岔装置。
三、S700K型电动转辙机分类 S700K型电动转辙机规格齐全，不仅能满足道岔尖 轨、可动心轨的单机牵引，而且也能满足双机、多机 牵引的需要。 S700K型电动转辙机的机身是通用的，经配件组装， 可组成不同种类。不同种类的转辙机，动作杆有不同 的动程，表示杆也有不同的动程，转换力不同，也可 以根据需要重新进行组合成为新的种类。
根据现场实际需要，保持联结器可采用可挤型 和不可挤型。可挤型是指保持联结器利用其内部弹 簧的压力将滚珠丝杠和动作杆连接在一起，弹簧的 挤岔阻力可分别设定为9kN、16kN、24kN、30kN 等，当道岔的挤岔阻力超过弹簧设定压力时，动作 杆滑脱，实现挤岔时的整机保护。不可挤型是工厂 将保持联结器内部的弹簧取消，放一个止挡环，用 于阻止与动作杆相连的保持栓移动，成为硬连接结 构。挤岔锁定力为90 kN。当道岔挤岔阻力超过 90kN时，挤坏硬连接结构的保持联结器，需整机 送回工厂修理。 ‘
3、摩擦联结器 摩擦联结器将齿轮组变速后的旋转力传递给滚珠丝 杠，摩擦联结器内有三对主被金属摩擦片，分别固定 在外壳和滚珠丝杠上，摩擦片的端面有若干压力弹簧， 通过调整弹簧压力，可以使主被摩擦片之间的摩擦结 合力大小发生变化，实现了电动机和传动机构之间的 软联结。这样．就可以消耗因电动机转动惯性带来的 电动机动作电路断开后的剩余动力。在尖轨转换中途 受阻不能继续转换时不使电动机被烧毁。即当作用于 滚珠丝杠上的转换阻力大于摩擦结合力时，主被摩擦 片之间相对打滑空转，保护了电动机。
根据安装方式不同，每一种类又分为左装、右装两 种。左装(面对尖轨或心轨，转辙机安装在线路左侧)的 转辙机型号用字母A加上奇数表示，如A13、A15。右 装(面对尖轨或心轨，转辙机安装在线路右侧)的转辙机 型号用字母A加上偶数表示，如A14、A16。
不同种类的S700K型电动转辙机不能通用。
四、S700K电动转辙机的结构：由三相电机、摩擦连接器、 滚珠丝杆、保持连接器、动作杆、检测杆、速动开关组、 遮断开关、齿轮组组成。下图为S700K内部图片。
S700K型电动转辙机
一、S700K型电动转辙机（一）整机1．转辙机的基本功能是什么？答：转辙机是道岔控制系统的执行机构，用于道岔的转换于锁闭，以及道岔所处位置和状态的监督。
它的基本功能是：（1）作为转换器，它应具有足够大的拉力完成道岔可动部件（如尖轨或心轨）的转换（解锁---转换---锁闭）过程；因故不能转换到底时，应随时通过操纵使之返回原来位置。
（2）作为锁闭器，转换不到底不应锁闭，不锁闭时不应停止转换；一旦锁闭，应能防止外力对道岔的解锁。
（3）作为监督器，应能随时反映出道岔的定位、反位和四开的三种位置和状态。
2．转辙机是怎样分类的？S700K型电动转辙机属于哪一类型的转辙机？答：转辙机的类型较多，从动力方面分类，可分为旋转电动机型，直线电动机型，风压、油压直动型。
旋转电动机型又分为机械传递型和液压传递型。
习惯上把前者叫做电动转辙机，后者叫做电动液压转辙机。
电动转辙机根据使用电源的不同，又分为直流电动转辙机、单相交流电动转辙机、三相交流电动转辙机等。
电动转辙机根据机械传递的方式不同，又分为齿条传递和滚珠丝杠传递等类型。
S700K型电动转辙机属于滚珠丝杠传递的三相交流电动转辙机。
3．S700K型电动转辙机的产品代号含义是什么？答：S700K型电动转辙机的产品代号来自德文“Simens-700-Kugelgewinde”，其含义为：“西门子---具有6860N（700kgf）保持力---带有滚珠丝杠”的电动转辙机。
4．S700K型电动转辙机具有哪些功能？答：S700K型电动转辙机可以操纵各种型号和规格的道岔。
它适用于尖轨或可动心轨处采用外锁闭的道岔，它还能操纵脱轨器以及吊桥、旋桥或闸门等的栓锁装置。
5．S700K型电动转辙机又什么特点？答：S700K型电动转辙机是由于提速的需要，引进德国技术生产的，它具有以下主要特点：（1）采用了交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的故障率高、使用寿命短、维修量大的不足，而且减小了控制导线截面，延长了控制距离。
S700K电动转辙机与安装装置调试及故障防范
当动作杆向左侧运动了220mm 当动作杆向左侧运动了220mm后，如检测杆在 220mm后 尖轨带动下运动了160mm 尖轨带动下运动了160mm，或在心轨带动下运动了 160mm， 100mm，这时锁闭块将弹出，接通表示接点， 100mm，这时锁闭块将弹出，接通表示接点，同时 右锁舌也将弹出，锁住保持联结器， 右锁舌也将弹出，锁住保持联结器，使动作杆不 得随意串动 。
WJXCJ张兴友
S700K电动转辙机型号解释 S700K电动转辙机型号解释
一、产品概述
S700K电动转辙机型号解释 电动转辙机型号解释： 电动转辙机型号解释 S700K-C-220/160L（R） S700K-C-220/160L（R）
左装（右装） 左装（右装） 左装（右装） 左装（右装） 检测行程 检测行程 动程 动程 中国型 中国型 滚珠丝杠 滚珠丝杠 保持力 保持力 SIEMENS SIEMENS
经摩擦连接器连接
丝杠上的螺母移动
经锁闭杆
保持联结 外表
道岔转换
由尖轨或心轨
检测杆移动 表示构通
道岔锁闭
机内表示块
WJXCJ张兴友
2、S700K电转机分解图2-1 S700K电转机分解图
WJXCJ张兴友
3、分动外锁闭工作原理
外锁闭装置解锁、转换、锁闭过程：初始状态如图 外锁闭装置解锁、转换、锁闭过程： 2-2，左侧 密贴尖轨处于锁闭状态，右侧斥离尖轨与基本轨保持要求的开口，密 密贴尖轨处于锁闭状态，右侧斥离尖轨与基本轨保持要求的开口， 贴尖轨锁钩同时被锁闭铁和锁闭杆卡住不能落下， 贴尖轨锁钩同时被锁闭铁和锁闭杆卡住不能落下，斥离尖轨锁钩的缺 口卡在锁闭杆的凸起处不能移动，从而保持斥离尖轨与基本轨的开口 口卡在锁闭杆的凸起处不能移动， 基本不变；解锁状态，锁闭杆向右移动，斥离尖轨向密贴位移动，同 基本不变；解锁状态，锁闭杆向右移动，斥离尖轨向密贴位移动， 时密贴尖轨处锁闭杆相对锁钩移动，当锁闭杆凸起与密贴尖轨锁钩缺 时密贴尖轨处锁闭杆相对锁钩移动， 口对齐时，锁钩落下卡在锁闭杆凸起内，尖轨与基本轨解锁；锁闭杆 口对齐时，锁钩落下卡在锁闭杆凸起内，尖轨与基本轨解锁； 继续向右移动，通过锁钩带动斥离尖轨和密铁尖轨同步向右移动，当 继续向右移动，通过锁钩带动斥离尖轨和密铁尖轨同步向右移动， 锁闭杆带动道岔转换至右侧尖轨与基本轨密贴时，开始进入锁闭过程； 锁闭杆带动道岔转换至右侧尖轨与基本轨密贴时，开始进入锁闭过程； 锁闭杆继续向右移动，右侧锁钩沿锁闭杆斜面向上爬起，当锁钩升至 锁闭杆继续向右移动，右侧锁钩沿锁闭杆斜面向上爬起， 锁闭杆凸起顶面时，进入锁闭状态，同时左侧尖轨继续向右移动至要 锁闭杆凸起顶面时，进入锁闭状态， 求开口，完成转换过程。 求开口，完成转换过程。
s700k转辙机工作原理
s700k转辙机工作原理
S700K型电动转辙机的工作原理主要基于实时数据采集和智能分析。
当列车通过道岔时，传感器会采集到道岔的状态信息，包括道岔的位置、速度、加速度等。
这些信息通过无线通信网络传输到监控中心，监控中心对数据进行处理和分析，判断道岔状态是否正常。
如果发现异常情况，监控中心会立即发出警报，并控制执行机构进行相应的操作，以确保道岔状态的安全和正确。
S700K型电动转辙机的工作原理是通过电动机驱动减速器，将动力传递给摩擦联结器，再通过动作杆和表示杆实现道岔的转换和锁定。
此外，S700K型电动转辙机还具有自动检测和锁闭功能，能够自动检测道岔的位置和状态，并实现自动锁定和解锁，提高了道岔转换的可靠性和安全性。
在实际应用中，S700K型电动转辙机还需要配合其他设备和系统使用，如道岔控制电路、信号机等。
通过与这些设备和系统的配合，S700K型电动转辙机能够实现道岔的远程控制、监测和维护等功能，提高了铁路运输的效率和安全性。
S700K型电动转辙设备施工工艺和方法
1.1.1.1.S700K型电动转辙设备施工工艺和方法1.1.1.1.1.工艺流程施工工艺见图3-6-6。
图3-6-6 S700K电动转辙设备安装工艺流程图1.1.1.1.2.施工工艺和方法⑴安装装置安装安装基础托板。
将基础托板固定在枕木上。
安装电动转辙机。
将电动转辙机安装在基础托板上，固定牢固。
⑵安装外锁闭装置先安装尖轨连接铁，再装锁闭铁，穿外锁闭杆⑶安装杆件将弯头动作杆与转辙机动作杆和牵引点外锁闭杆分别连接，将尖轨长短表示杆分别与尖轨相连接，心轨外锁闭杆主杆连接转辙机检测杆与索引点拉板，监督心轨缩进方向的密贴状态。
⑷密贴调整当各牵引点的密贴及锁闭量调整好后，便可直接安装长短表示杆进行缺口的调整。
电动转辙机表示缺口的调整：当尖轨与基本轨处于密贴状态时，观察缺口标记是否处于检测缺口的中心位置，如偏离可调整与尖轨连接的外表示杆的长度，使缺口至最佳位置（1.5mm±0.5mm）。
密贴检查器表示缺口的调整：当道岔位于检测杆缩入位置，调整外锁闭杆使右侧检测杆的小缺口为1.5mm±0.5mm（滚轴与小缺口内侧间隙），同时调整另一根外表示杆使左侧检测杆的大缺口处于滚轴两侧对称位置。
将道岔转换至检测杆伸出位置，然后调整接点座，使动接点座上的滚轴与左侧检测杆小缺口内侧为1.5mm ±0.5mm，如尖轨定、反位开程一致时，右侧大缺口应该处于滚轴两侧对称位置。
钩型外锁闭装置的安装和调整：将锁闭框装在基本轨上，尖轨连接铁装在尖轨上。
然后将锁闭杆装入锁闭框内，锁钩放在锁闭杆上。
拨动锁闭杆，让锁钩对准尖轨连接铁的孔后，穿上锁轴并紧固。
撬动尖轨使装有锁闭铁的一侧处于密贴状态，另一侧处于斥离状态，然后拨动锁闭杆至锁闭位置。
通过左右拨动锁闭框，调整锁闭杆与转辙机动作杆平行后固定锁闭框，并通过安装装置的动作杆将锁闭杆与转辙机的动作杆连接在一起。
调整尖轨与基本轨的密贴：可通过在锁闭铁与锁闭框之间增减调整片来保证尖轨与基本轨的密贴。

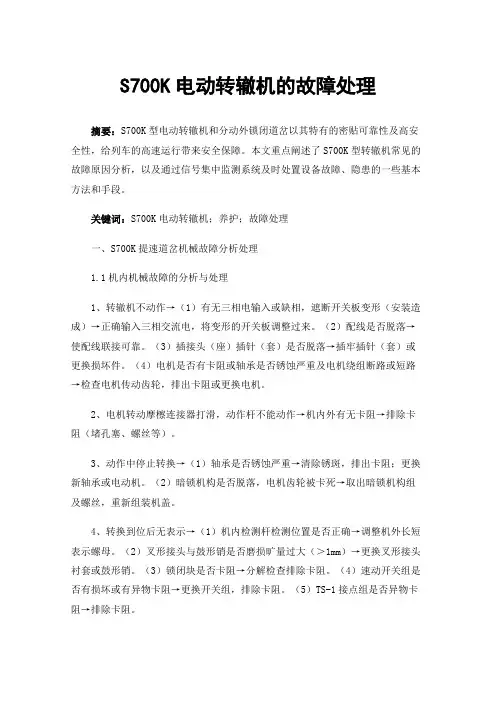

S700K电动转辙机的故障处理
S700K电动转辙机的故障处理摘要：S700K型电动转辙机和分动外锁闭道岔以其特有的密贴可靠性及高安全性，给列车的高速运行带来安全保障。
本文重点阐述了S700K型转辙机常见的故障原因分析，以及通过信号集中监测系统及时处置设备故障、隐患的一些基本方法和手段。
关键词：S700K电动转辙机；养护；故障处理一、S700K提速道岔机械故障分析处理1.1机内机械故障的分析与处理1、转辙机不动作→（1）有无三相电输入或缺相，遮断开关板变形（安装造成）→正确输入三相交流电，将变形的开关板调整过来。
（2）配线是否脱落→使配线联接可靠。
（3）插接头（座）插针（套）是否脱落→插牢插针（套）或更换损坏件。
（4）电机是否有卡阻或轴承是否锈蚀严重及电机绕组断路或短路→检查电机传动齿轮，排出卡阻或更换电机。
2、电机转动摩檫连接器打滑，动作杆不能动作→机内外有无卡阻→排除卡阻（堵孔塞、螺丝等）。
3、动作中停止转换→（1）轴承是否锈蚀严重→清除锈斑，排出卡阻；更换新轴承或电动机。
（2）暗锁机构是否脱落，电机齿轮被卡死→取出暗锁机构组及螺丝，重新组装机盖。
4、转换到位后无表示→（1）机内检测杆检测位置是否正确→调整机外长短表示螺母。
（2）叉形接头与鼓形销是否磨损旷量过大（＞1mm）→更换叉形接头衬套或鼓形销。
（3）锁闭块是否卡阻→分解检查排除卡阻。
（4）速动开关组是否有损坏或有异物卡阻→更换开关组，排除卡阻。
（5）TS-1接点组是否异物卡阻→排除卡阻。
5、转换正常但表示时有时无→（1）接点是否虚接，配线是否受损→更换接点或使配线联接可靠。
（2）伸出位置的锁舌是否非正常回缩严重→综合调整道岔减小尖轨反弹力及振动，更换易损件。
（3）速动开关组轴用档圈是否脱落→加装轴用档圈。
（4）TS-1接点组可动接点的“塑料轴套”是否断裂或接点氧化烧损→更换TS-1接点组或擦拭氧化烧损接点。
6、机盖松动→（1）机盖扣封位置是否正确→重新扣封，确认锁钩位置是否正确。
S700k型电动转辙机主要由几部分组成？
浅谈S700K电动转辙机的内部结构原理及日常维护李艳云郑州电务段助理工程师摘要：阐述了S700K转辙机的内部结构原理和日常维护，并对在检修中发现的设备缺点提出了处理方法，给S700K转辙机的检修和故障处理提供了参考价值。
关键词：S700K转辙机原理维护S700K电动转辙机属于滚珠丝杠传递的三项交流电动转辙机，它是一种规格齐全的电动转辙设备，不仅能满足道岔尖轨、心轨的单机牵引，而且也能满足双机、多机牵引的需要。
1.S700k型电动转辙机内部结构组成S700K电动转辙机内部主要由动力传动机构、检测和锁闭机构、安全装置三大部分组成。
1.1动力传动机构主要由三项交流电机、齿轮组、摩擦连接器、滚珠丝杠、保持连接器、动作杆等六部分组成。
1.2检测和锁闭机构主要由检测杆、速动开关组、锁闭块和锁舌、指示标等五部分组成。
1.3安全装置主要由开关锁、遮断开关、连杆、摇把儿孔挡板四部分组成。
2.S700K电动转辙机的动作过程（以220mm动程为例）电动机转动→中间齿轮传递→摩擦连接器→带动滚珠丝杠转动，同时丝杠螺母移动→锁闭块缩入，切断原表示→锁舌缩入，道岔解锁→滚珠丝杠螺母带动保持连接器移动→外锁闭开始解锁→动作杆移动约60mm时，外锁闭解锁完毕→道岔开始转换→动作杆动程达到220mm，内检测杆缺口对准锁闭块，锁闭块弹出进入检测杆缺口，锁舌弹出→切断启动电路，接通表示电路。
3.各主要部分的结构原理及日常维护3.1三项交流电动机三项交流电动机的三个绕组呈星形接法，每相的引出线为单根多股软线，因而从根本上解决了直流电动机必须设置整流子造成的电机电枢断线、枢间混线、炭刷与整流子接触不良等惯性故障，从而提高了设备的可靠性和使用寿命，减少了维修量。
3.1.1三相交流电动机的日常维护3.1.1.1电动机通电后应转动自如，齿轮啮合正常，无明显过大噪声。
3.1.1.2被水浸泡后必须对其绝缘进行检查。
绝缘电阻明显下降时，应更换电动机。
我国高铁用的道岔转辙机
我国高铁用的道岔转辙机
我国高铁（客运专线）道岔控制使用 S700K型电动转辙机和 ZYJ7型电动液压转辙机。
S700K型用于正线道岔，ZYJ7型用于站线道岔。
一、S700K型电动转辙机
概说 S700K型电动转辙机是我国铁路提速需要，从德国西门子公司引进设备和技术，经消化、吸收和改进，迅速在全国铁路干线运用的道岔转辙设备。
该型电动转辙机，结构先进，工艺精良，且少维修或无维修。
该机以交流三相电动机为动力，单芯电缆控制距离可达2.5Km。
（一）、主要结构
1、动力传动机构：三相电机、齿轮组、摩擦连接器、滚珠丝杠、保持联结器、动作杆等组成。
2、检测和锁闭机构：检测杆、叉形接头、速动开关组、锁闭块、锁舌、指示标和接点系统等组成。
3、安全装置：开关锁、遮断开关、连杆、摇把孔等组成。
4、配线接口：电缆密封装置、接插件、插座等。
（二）、动作原理按动作顺序来说
1、三相电机动作，
2、减速齿轮组动作，
3、经摩擦连接器、滚珠丝杠转动，丝杠上的螺母移动，
4、操纵板移动并将锁闭块顶进，表示接点断开，同时带动锁舌完全缩进，转辙机解锁，
5、保持连接器及动作杆移动，
6、锁闭杆移动，锁钩落下，外锁闭解锁，
7、道岔转换，由尖轨或心轨带动长短表示杆移动，
8、斥离轨及密贴轨到位，上下检测杆大小缺口对准锁闭块，锁舌弹出，
9、表示接点接通，给出表示。
二、ZYJ7型电液转辙机。
S700K型电动转辙机演示教学
S700K型电动转辙机一、S700K型电动转辙机（一）整机1．转辙机的基本功能是什么？答：转辙机是道岔控制系统的执行机构，用于道岔的转换于锁闭，以及道岔所处位置和状态的监督。
它的基本功能是：（1）作为转换器，它应具有足够大的拉力完成道岔可动部件（如尖轨或心轨）的转换（解锁---转换---锁闭）过程；因故不能转换到底时，应随时通过操纵使之返回原来位置。
（2）作为锁闭器，转换不到底不应锁闭，不锁闭时不应停止转换；一旦锁闭，应能防止外力对道岔的解锁。
（3）作为监督器，应能随时反映出道岔的定位、反位和四开的三种位置和状态。
2．转辙机是怎样分类的？S700K型电动转辙机属于哪一类型的转辙机？答：转辙机的类型较多，从动力方面分类，可分为旋转电动机型，直线电动机型，风压、油压直动型。
旋转电动机型又分为机械传递型和液压传递型。
习惯上把前者叫做电动转辙机，后者叫做电动液压转辙机。
电动转辙机根据使用电源的不同，又分为直流电动转辙机、单相交流电动转辙机、三相交流电动转辙机等。
电动转辙机根据机械传递的方式不同，又分为齿条传递和滚珠丝杠传递等类型。
S700K型电动转辙机属于滚珠丝杠传递的三相交流电动转辙机。
3．S700K型电动转辙机的产品代号含义是什么？答：S700K型电动转辙机的产品代号来自德文“Simens-700-Kugelgewinde”，其含义为：“西门子---具有6860N（700kgf）保持力---带有滚珠丝杠”的电动转辙机。
4．S700K型电动转辙机具有哪些功能？答：S700K型电动转辙机可以操纵各种型号和规格的道岔。
它适用于尖轨或可动心轨处采用外锁闭的道岔，它还能操纵脱轨器以及吊桥、旋桥或闸门等的栓锁装置。
5．S700K型电动转辙机又什么特点？答：S700K型电动转辙机是由于提速的需要，引进德国技术生产的，它具有以下主要特点：（1）采用了交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的故障率高、使用寿命短、维修量大的不足，而且减小了控制导线截面，延长了控制距离。
1、S700K电动转辙机与分动外锁闭简介
1、S700K电动转辙机与分动外锁闭简介S700K电动转辙机已在国铁逐渐推广使用。
S700K电动转辙机采用的是德国西门子技术，由于内部结构简单，其保养维修工作量很少，大多数保养工作在短时间内即可完成，而且工作可靠。
分动外锁闭安装装置能可靠地锁闭道岔尖轨和基本轨，确保4mm不锁闭功能。
在锁闭状态下能牢牢地把尖轨与基本轨锁闭在一起，即使连杆折断，外锁闭仍在起着锁闭作用。
同时，外锁闭能隔离列车通过时对转换设备的振动和冲击，提高转换设备的使用寿命和可靠性。
利用S700K电动转辙机与分动外锁闭的可挤性，既可保证列车在挤岔情况下的车辆安全，又可使设备不受严重损坏，能够及时恢复，有效缩短故障处理时间。
S700K电动转辙机型号解释S 700 K — C 220/160 L(R)注:A 37 (38) 奇数为左装,偶数为右装.左装(右装)检测行程动程中国型滚珠丝杠保持力SIEMENS 2 、 S700K电动转辙机与分动外锁闭工作原理2.1、S700K-C主要技术特性:动程:220mm检测行程:152mm转换力:3000N动作电流(单线电阻54Ω):?2A工作电压:,380V转换时间?6.6s挤岔力:可挤检测缺口:1.5+0.5mm2.2、S700K电动转辙机原理:1、外锁闭道岔外部部件的组成? 外锁闭道岔外部动作部件的组成:动作杆、拉板、锁闭杆、锁钩、锁闭铁、锁闭槽、尖轨连接铁、档板、调整片。
? 外锁闭道岔外部表示部件的组成:? 尖端铁、接头、表示杆、无扣轴套、有扣轴套。
S700K转辙机外锁结构:2、S700K型电动转辙机主要由下几部分组成:主要由外壳部分、动力传动机构、检测和锁闭机构、安全装置、配线接口五锁闭量在部分组成。
图1是S700K型电动转辙机的结构图。
? 外壳部分:主要由铸铁底壳、机盖、动作杆套筒、导向套筒、导向法兰等四部分组成。
? 动力传动机构:主要由三相交流电机、齿轮组、磨擦连接器、滚珠丝杠、保持连结器、动作杆等六部分组成。
S700K电动转辙机结构与原理
复习
ZD6转辙机的结构、传动原理
S700K型电动转辙机
一、概述 S700K型电动转辙机是从德国西门子 公司引进的设备。 产品代号来自德文“Siemens－700 －Kugelgewinde”，其含义为“西门子 －具有6860N（700kgf）保持力－带 有滚珠丝杠”的电动转辙机。 千克力就是一千克物质在地球上受到 的地心引力，它正好约等于9.8牛顿，一 般计算的时候就取9.8牛计算
S700K型电动转辙机
二、结构 5、保持连接器
S700K型电动转辙机
二、结构 6、动作杆 动作杆和保持连接器连接在一起，随 保持连接器的动作而动作。
S700K型电动转辙机
二、结构 7、操纵板 操纵板和滚珠丝杠上的螺母连接在一 起，在转辙机刚启动，螺母空动时，操纵 板开始动作，利用操纵板的动作将锁闭块 顶入，通过锁闭块的缩入，将锁舌拉入， 完成机内的机械解锁。
S700K型电动转辙机
S700K转辙机的分类： 左装（面对尖轨，转辙机安装在线路 左侧）的转辙机型号用字母A加上奇数表 示，如A13、A15。 右装的转辙机型号用字母A加上偶数 表示，如A14、A16等。
代号 左/右装 A13/A14 A15/A16 型号 220/160 150/75 动作时间 （S） ≤6.6 ≤6.6 动程 （mm） 220 150 检测行程 （mm） 160 75 额定转换力 （N） 3000 4500 适用的提速道岔 9号尖轨第一牵引点 12号尖轨第一牵引点 9号尖轨第二牵引点 12号尖轨第二牵引点
S700K型电动转辙机
二、结构 3、摩擦连接器 对于交流转辙机来说，其动作电流不 能直观地反映转辙机的拉力，必须由专业 人员用专业器材才能进行这一调整。 转辙机在出厂时已对摩擦力进行标准 化测试调整，因此现场维修人员不得随意 调整摩擦力。
