锯齿波同步移相触发电路实验
锯齿波同步移相触发电路及单相半波可控整流电路
实验三锯齿波同步移相触发电路及单相半波可控整流电路一．实验目的1．熟悉正弦波同步触发电路的工作原理及各元件的作用。
2．掌握正弦波同步触发电路的调试步骤和方法。
3．加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。
4．掌握锯齿波同步触发电路的调试方法5．对单相半波可控整流电路在电阻负载及电阻电感负载时工作情况作全面分析。
6．了解续流二极管的作用二．实验内容1．锯齿波同步触发电路的调试。
(一) 锯齿波同步移相触发电路实验1．将MCL-05面板上左上角的同步电压输入接MCL —18的U 、V 端，“触发电路选择”拨向“锯齿波”。
2．三相调压器逆时针调到底，合上主电路电源开关，调节主控制屏输出电压U uv =220v ，并打开MCL —05面板右下角的电源开关。
用示波器观察各观察孔的电压波形，示波器的地线接于“7”端。
注：如您选购的产品为MCL —Ⅲ、Ⅴ，无三相调压器，直接合上主电源。
以下均同同时观察“1”、“2”孔的波形，了解锯齿波宽度和“1”点波形的关系。
观察“3”~“5”孔波形及输出电压U G1K1的波形，调整电位器RP1，使“3”的锯齿波刚出现平顶，记下各波形的幅值与宽度，比较“3”孔电压U 3与U 5的对应关系。
3．调节脉冲移相范围将MCL —18的“G ”输出电压调至0V ，即将控制电压Uct 调至零，用示波器观察U 2电压（即“2”孔）及U5的波形，调节偏移电压Ub （即调RP ），使α=180O ，其波形如图4-4所示。
调节MCL —18的给定电位器RP1，增加Uct ，观察脉冲的移动情况，要求Uct=0时，α=180O ，Uct=Umax 时，α=30O ，以满足移相范围α=30O ~180O 的要求。
4．调节Uct ，使α=60O ，观察并记录U 1~U 5及输出脉冲电压U G1K1，U G2K2的波形，并标出其幅值与宽度。
用导线连接“K1”和“K3”端，用双踪示波器观察U G1K1和U G3K3的波形，调节电位器RP3，使U G1K15图3-3 锯齿波同步移相触发电路5．锯齿波触发电路各测试点波形co（二）单相半波可控整流电路1．带电阻性负载锯齿波触发电路“G ”、“K ”分别接至（MCL —33的）VT1晶闸管的控制极和阴极，注意不可接错。
锯齿波同步移相触发电路实验数据电压幅值与宽度表
锯齿波同步移相触发电路实验数据电压幅值与宽度表1. 实验目的本实验旨在研究锯齿波同步移相触发电路中，电压幅值与宽度之间的关系。
通过实验数据的收集和分析，探究锯齿波同步移相触发电路的性能特点。
2. 实验原理2.1 锯齿波生成器锯齿波生成器是一种周期性信号产生装置，其输出信号呈现出类似锯齿形状的波形。
该装置由一个稳压源、一个比较器和一个积分器组成。
稳压源提供给比较器一个参考电压，比较器将输入信号与参考电压进行比较，并输出一个方波脉冲。
积分器对方波脉冲进行积分处理，得到锯齿波输出。
2.2 同步移相触发电路同步移相触发电路是一种能够对输入信号进行相位调整的装置。
它由一个锯齿波生成器和一个可变延迟线构成。
输入信号与延迟线上的锯齿波进行比较，触发电路将输出信号与输入信号进行同步移相，实现相位调整的功能。
3. 实验步骤3.1 搭建锯齿波同步移相触发电路根据实验原理，搭建锯齿波同步移相触发电路。
将锯齿波生成器的输出信号与可变延迟线上的锯齿波进行比较，并接入触发电路。
调节可变延迟线的长度，使得输出信号与输入信号之间产生一定的相位差。
3.2 收集数据在实验过程中，改变可变延迟线的长度，并记录下每个长度对应的输出信号的电压幅值和宽度。
通过改变可变延迟线的长度，可以观察到输出信号的相位调整效果，并得到不同相位差下的电压幅值和宽度数据。
3.3 数据处理与分析根据收集到的数据，绘制电压幅值与宽度之间的关系图表。
通过分析图表中数据点的分布情况和趋势变化，可以得出锯齿波同步移相触发电路中，电压幅值与宽度之间是否存在一定规律或函数关系。
4. 实验数据电压幅值与宽度表可变延迟线长度（单位：cm）输出信号电压幅值（单位：V）输出信号宽度（单位：s）0 1.5 0.11 1.3 0.122 1.2 0.153 1.1 0.184 1.0 0.21………5. 数据分析通过对实验数据的分析，我们可以观察到以下规律：•随着可变延迟线长度的增加，输出信号的电压幅值逐渐降低。
锯齿波同步移相触发电路实验
锯齿波同步移相触发电路实验一、实验实训目的1．加深理解锯齿波同步移相触发电路的工作原理和各元件的作用。
2．掌握锯齿波同步移相触发电路的调试步骤和方法。
二、实验实训设备DJK01电源控制屏 1块DJK03 晶闸管触发电路 1块双踪示波器 1台万用表 1块三、实验实训线路及原理实验原理如图5-56所示。
其原理参看教材相关的内容。
图5－56 锯齿波同步移相触发电路原理图四、实验实训内容及步骤1．按图接好线后，接通电源，用示波器观察各观察孔的电压波形，并与理论波形比较。
1）同时观察1、2孔的电压波形，了解锯齿波宽度和1孔电压波形的关系。
2）观察3～5孔电压波形和输出电压U g的波形，记下各波形的幅值与宽度，并比较3孔电压U3与5孔电压U5的对应关系。
2．调节触发脉冲的移相范围。
将控制电压U ct调至零（调电位器RP1 ），用示波器观察1孔电压U1和U5的波形，调节偏移电压U b（即调节RP2）使α=180º，其波形如图5-57 所示。
3．调节U ct（调节RP1），使α=60º，观察并记录面板上观察孔1～5及输出脉冲电压波形，标出其副值与宽度并记录在表5-2中（可在示波器上直接读出，读数时应将示波器的“V/cm”和“t/cm”的旋钮放置在校准位置，以防读数误差）。
表5-2U1U2U3U4U5U g 幅值（V）宽度(ms)图5－57 锯齿波同步触发电路移相范围五、实验实训注意事项1．观察输出脉冲电压U g时，应将输出端G、K分别接到晶闸管的门极和阴极，否则，无法观察到U g波形。
2．第3点没有波形时，请调节RP2、RP3。
六、实验实训报告1．画出α=60º时，观察孔1～5及输出脉冲电压波形。
2．指出U ct增加时，α应如何变化？移相范围大约等于多少度？指出同步电压的哪一段为脉冲移相范围。
3．分析RP3对输出脉冲宽度的影响。
4．写出本次实验实训的心得与体会。
实验实训二锯齿波同步移相触发电路实训（实验实训一、实验实训二选做一个）一、实训目的1．加深理解锯齿波同步移相触发电路的工作原理和各元件的作用。

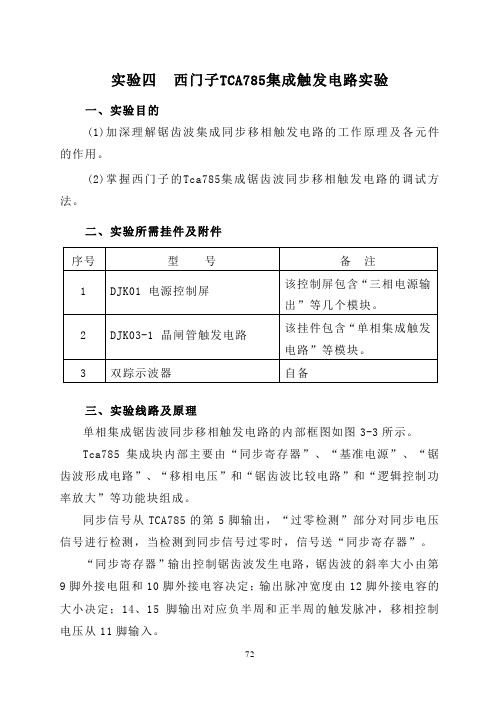

实验四 西门子TCA785集成触发电路实验V3.0版
实验四西门子TCA785集成触发电路实验一、实验目的(1)加深理解锯齿波集成同步移相触发电路的工作原理及各元件的作用。
(2)掌握西门子的Tca785集成锯齿波同步移相触发电路的调试方法。
二、实验所需挂件及附件三、实验线路及原理单相集成锯齿波同步移相触发电路的内部框图如图3-3所示。
Tca785集成块内部主要由“同步寄存器”、“基准电源”、“锯齿波形成电路”、“移相电压”和“锯齿波比较电路”和“逻辑控制功率放大”等功能块组成。
同步信号从TCA785的第5脚输出，“过零检测”部分对同步电压信号进行检测，当检测到同步信号过零时，信号送“同步寄存器”。
“同步寄存器”输出控制锯齿波发生电路，锯齿波的斜率大小由第9脚外接电阻和10脚外接电容决定；输出脉冲宽度由12脚外接电容的大小决定；14、15脚输出对应负半周和正半周的触发脉冲，移相控制电压从11脚输入。
典型应用电路如下图所示：图3-4 Tca785锯齿波移相触发电路原理图电位器RP1主要调节锯齿波的斜率，电位器RP2则调节输入的移相控制电压，脉冲从14、15脚输出，输出的脉冲恰好互差180O，可供单相整流及逆变实验用，各点波形请参考图3-5。
图3-5 单相集成锯齿波触发电路的各点电压波形(α=900)电位器RP1、RP2均已安装在挂箱的面板上，同步变压器副边已在挂箱内部接好，所有的测试信号都在面板上引出。
四、实验内容(1)Tca785集成移相触发电路的调试。
(2)Tca785集成移相触发电路各点波形的观察和分析。
五、预习要求阅读有关Tca785触发电路的内容，弄清触发电路的工作原理。
六、思考题(1)Tca785触发电路有哪些特点?(2)Tca785触发电路的移相范围和脉冲宽度与哪些参数有关?七、实验方法(1) 将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V 10%，而“交流调速”侧输出的线电压为240V。
锯齿波同步移相触发电路实验报告
锯齿波同步移相触发电路实验报告《锯齿波同步移相触发电路实验报告》哇塞，这次做锯齿波同步移相触发电路实验可真是超级有趣又充满挑战呢！一、实验目的我呀，做这个实验最开始就想搞明白锯齿波同步移相触发电路到底是怎么一回事。
就像我们要去探索一个神秘的小世界一样，这个电路在电力电子技术里可是很重要的呢。
我就想知道它是怎么产生锯齿波的，又怎么根据这个锯齿波去触发其他电路的，感觉就像是在解开一个超级复杂的谜题。
二、实验设备进到实验室，那里面摆满了各种各样的设备。
有示波器，这示波器就像是一个超级侦探的放大镜，可以让我们看到那些看不见的电信号的样子。
还有脉冲发生器呢，它就像是一个小指挥官，时不时地发出命令信号。
电源就更不用说啦，它是整个电路的能量源泉，就像我们人要吃饭才能有力量一样，电路没有电源可就没法工作啦。
还有好多电阻、电容和晶体管之类的小元件，它们就像一个个小士兵，每个都有自己的任务，组合在一起就能完成大任务。
我和我的小伙伴小明一起做这个实验。
小明可搞笑了，他一看到那些设备就眼睛放光，说：“哇，这些东西看起来好酷啊，我们肯定能做出超棒的实验。
”我也特别兴奋，感觉自己像是一个即将出征的小勇士。
三、实验原理这个锯齿波同步移相触发电路的原理其实还挺复杂的。
简单来说呢，就像是一场接力赛。
首先，电源提供的电压要经过一些电阻和电容的组合，这个过程就像是在给能量做一个特殊的加工。
电阻就像是路上的小阻碍，电容呢，就像一个可以暂时储存能量的小仓库。
它们相互作用，就产生了锯齿波。
这个锯齿波啊，就像一个个小梯子，一节一节地往上爬。
然后呢，还有一个同步信号。
这个同步信号就像是一个节拍器，告诉锯齿波什么时候开始新的一轮。
如果没有这个同步信号，那锯齿波就会乱了套，就像一群人跳舞没有音乐的节奏一样。
有了同步信号之后，锯齿波就能很有规律地产生啦。
再接着，这个锯齿波要和一个控制电压进行比较。
这个控制电压就像是我们的指挥棒，我们可以改变这个指挥棒的大小，然后就可以改变锯齿波被触发的时间点。
电力电子技术实验报告答案
实验一锯齿波同步移相触发电路实验一、实验目的(1)加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。
(2)掌握锯齿波同步移相触发电路的调试方法。
三、实验线路及原理锯齿波同步移相触发电路的原理图如图1-11所示。
锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见1-3节和电力电子技术教材中的相关内容。
四、实验内容(1)锯齿波同步移相触发电路的调试。
(2)锯齿波同步移相触发电路各点波形的观察和分析。
五、预习要求(1)阅读本教材1-3节及电力电子技术教材中有关锯齿波同步移相触发电路的内容，弄清锯齿波同步移相触发电路的工作原理。
(2)掌握锯齿波同步移相触发电路脉冲初始相位的调整方法。
六、思考题(1)锯齿波同步移相触发电路有哪些特点?(2)锯齿波同步移相触发电路的移相范围与哪些参数有关?(3)为什么锯齿波同步移相触发电路的脉冲移相范围比正弦波同步移相触发电路的移相范围要大?七、实验方法(1)将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V 10%，而“交流调速”侧输出的线电压为240V。
如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。
在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察锯齿波同步触发电路各观察孔的电压波形。
①同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。
②观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电压波形的关系。
③调节电位器RP1，观测“2”点锯齿波斜率的变化。
#一锯齿波同步移相触发电路
实验一锯齿波同步移相触发电路实验一、实验目地(1>加深理解锯齿波同步移相触发电路地工作原理及各元件地作用.(2>掌握锯齿波同步移相触发电路地调试方法.二、实验所需挂件及附件三、实验线路及原理锯齿波同步移相触发电路地原理图如图1所示.锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成,其工作原理可参见电力电子技术教材中地相关内容.图1四、实验内容(1>锯齿波同步移相触发电路地调试.(2>锯齿波同步移相触发电路各点波形地观察和分析.五、预习要求(1>阅读电力电子技术教材中有关锯齿波同步移相触发电路地内容,弄清锯齿波同步移相触发电路地工作原理.(2>掌握锯齿波同步移相触发电路脉冲初始相位地调整方法.六、思考题(1>锯齿波同步移相触发电路有哪些特点?(2>锯齿波同步移相触发电路地移相范围与哪些参数有关?(3>为什么锯齿波同步移相触发电路地脉冲移相范围比正弦波同步移相触发电路地移相范围要大?七、实验方法(1>在“DZSZ-1型电机及自动控制实验装置”上使用时,通过操作控制屏左侧地自藕调压器,将输出地线电压调到220V左右,然后才能将电源接入挂件）,用两根导线将200V交流电压接到DJK03地“外接220V”端,按下“启动”按钮,打开DJK03电源开关,这时挂件中所有地触发电路都开始工作,用双踪示波器观察锯齿波同步触发电路各观察孔地电压波形.①同时观察同步电压和“1”点地电压波形,了解“1”点波形形成地原因.②观察“1”、“2”点地电压波形,了解锯齿波宽度和“1”点电压波形地关系.③调节电位器RP1,观测“2”点锯齿波斜率地变化.④观察“3”～“6”点电压波形和输出电压地波形,记下各波形地幅值与宽度,并比较“3”点电压U3和“6”点电压U6地对应关系.(2>调节触发脉冲地移相范围将控制电压U ct调至零(将电位器RP2顺时针旋到底>,用示波器观察同步电压信号和“6”点U6地波形,调节偏移电压U b(即调RP3电位器>,使α=170°,其波形如图2所示.图2锯齿波同步移相触发电路(3>调节U ct<即电位器RP2）使α=60°,观察并记录U1～U6及输出“G、K”脉冲电压地波形,标出其幅值与宽度,并记录在下表中(可在示波器上直接读出,读数时应将示波器地“V/DIV”和“t/DIV”微调旋钮旋到校准位置>.八、实验报告(1>整理、描绘实验中记录地各点波形,并标出其幅值和宽度.(2>总结锯齿波同步移相触发电路移相范围地调试方法,如果要求在U ct=0地条件下,使α=90°,如何调整?(3>讨论、分析实验中出现地各种现象.九、注意事项1.双踪示波器有两个探头,可同时观测两路信号,但这两探头地地线都与示波器地外壳相连,所以两个探头地地线不能同时接在同一电路地不同电位地两个点上,否则这两点会通过示波器外壳发生电气短路.为此,为了保证测量地顺利进行,可将其中一根探头地地线取下或外包绝缘,只使用其中一路地地线,这样从根本上解决了这个问题.当需要同时观察两个信号时,必须在被测电路上找到这两个信号地公共点,将探头地地线接于此处,探头各接至被测信号,只有这样才能在示波器上同时观察到两个信号,而不发生意外.(2>因为脉冲“G”、“K”输出端有电容影响,故观察输出脉冲电压波形时,需将输出端“G”和“K”分别接到晶闸管地门极和阴极<或者也可用约100Ω左右阻值地电阻接到“G”、“K”两端,来模拟晶闸管门极与阴极地阻值）,否则,无法观察到正确地脉冲波形.。
电力电子5个实验
锯齿波同步移相触发电路及单相半波可控整流电路实验一．实验目的1．加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。
观察“3”~“5”孔波形及输出电压U G1K1的波形，调整电位器RP1，使“3”的锯齿波刚出现平顶，记下各波形的幅值与宽度，比较“3”孔电压U3与U5的对应关系。
3．调节脉冲移相范围将MCL—18的“G”输出电压调至0V，即将控制电压Uct调至零，用示波器观察U2电压（即“2”孔）及U5的波形，调节偏移电压Ub（即调RP），使 =180O。
调节MCL —18的给定电位器RP1，增加Uct ，观察脉冲的移动情况，要求Uct=0时，α=180O ，Uct=Umax 时，α=30O ，以满足移相范围α=30O ~180O 的要求。
4．调节Uct ，使α=60O ，观察并记录U 1~U 5及输出脉冲电压U G1K1，U G2K2的波形，并标出其幅值与宽度。
用导线连接“K1”和“K3”端，用双踪示波器观察U G1K1和U G3K3的波形，调节电位器RP3，使U G1K1和U G3K3间隔1800。
5．单相半波可控整流电路带电阻性负载断开触发电路“2”端与脉冲输出“K ”端的连接，“G ”、“K ”分别接至MCL —33（或MCL —53）的VT1晶闸管的控制极和阴极，注意不可接错。
负载R d 接可调电阻（可把MEL —03的900Ω电阻盘并联，即最大电阻为450Ω，电流达0.8A ），并调至阻值最大。
合上主电源，调节主控制屏输出电压至U uv =220V ，调节脉冲移相电位器RP ，分别用示波器观察α=30°、60°、90°、120°时负载电压U d ，晶闸管VT1的阳极、阴极电压波形U Vt 。
并测定U d 及电源电压U 2，验证2cos 1245.0α+=U U d6．单相半波可控整流电路带电阻—电感性负载，无续流二极管串入平波电抗器，在不同阻抗角（改变Rd 数值）情况下，观察并记录α=30O 、60O 、90O 、120O 时的U d 、i d 及Uvt 的波形。
实验四 西门子TCA785集成触发电路实验V1.0版
实验四西门子TCA785集成触发电路实验一、实验目的(1)加深理解锯齿波集成同步移相触发电路的工作原理及各元件的作用。
(2)掌握西门子的Tca785集成锯齿波同步移相触发电路的调试方法。
二、实验所需挂件及附件三、实验线路及原理单相集成锯齿波同步移相触发电路的内部框图如图3-8所示。
图3-8 西门子Tca785内部框图Tca785集成块内部主要由“同步寄存器”、“基准电源”、“锯齿波形成电路”、“移相电压”和“锯齿波比较电路”和“逻辑控制功率放大”等功能块组成。
同步信号从TCA785的第5脚输出，“过零检测”部分对同步电压信号进行检测，当检测到同步信号过零时，信号送“同步寄存器”。
“同步寄存器”输出控制锯齿波发生电路，锯齿波的斜率大小由第9脚外接电阻和10脚外接电容决定；输出脉冲宽度由12脚外接电容的大小决定；14、15脚输出对应负半周和正半周的触发脉冲，移相控制电压从11脚输入。
具体电路如下图所示：图3-9 Tca785锯齿波移相触发电路原理图电位器RP1主要调节锯齿波的斜率，电位器RP2则调节输入的移相控制电压，脉冲从14、15脚输出，输出的脉冲在相位上恰好互差180O，可供单相整流及逆变实验用，各点波形请参考图3-10。
电位器RP1、RP2均已安装在挂箱的面板上，同步变压器副边已在挂箱内部接好，所有的测试信号都在面板上引出。
四、实验内容(1)Tca785集成移相触发电路的调试。
(2)Tca785集成移相触发电路各点波形的观察和分析。
五、预习要求阅读有关Tca785集成电路的相关内容，弄清触发电路的工作原理。
六、思考题(1)Tca785触发电路有哪些特点?(2)Tca785触发电路的移相范围和脉冲宽度与哪些参数有关?七、实验方法(1)用两根导线将PE-01电源控制屏的“三相主电路”A、B、C输出任意两相与PE-28的“外接220V”端连接；按下控制屏上的“启动”按钮，听到控制屏内有交流接触器瞬间吸合，此时“三相主电路输出”应输出线电压为220V的交流电源；打开PE-28电源开关，船形开关发光，这时挂件中所有的触发电路都开始工作；用双踪示波器一路探头观测15V的同步电压信号，另一路探头观察Tca785触发电路，同步信号“1”点的波形，“2”点锯齿波，调节斜率电位器RP1，观察“2”点锯齿波的斜率变化，“3”、“4”互差1800的触发脉冲；最后观测输出的四路触发脉冲波形，调节RP2电位器，观测其能否在30°～170°范围内移相?①同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。
南昌大学电力电子技术实验标准答案2-锯齿波触发电路
五：实验报告1孔波形
2孔波形
3孔波形
4孔波形
5孔波形
二：调节脉冲移相范围2孔波形
UG1K1和UG2K2波形
UG1K1和UG3K3波形
2：总结锯齿波同步触发电路移相范围的调试方法，移相范围的大小与哪些参数有关？答：调节电位器RP2，改变偏移电压Ub，从而改变α。
移相范围与电位器Rp1，Uct的大小等参数有关
3：如果要求Uct=0时，α=90°，应如何调整？
答：将SMCL-01的Ug输出电压调至0V，即将控制电压Uct调至零，用示波器观察U1电压（即“1”孔）及U5的波形，调节偏移电压Ub（即调Rp2）使α=90°。
4：讨论分析其他实验现象
实验中一时无法观察到脉冲UG1K1和UG3K3的波形，后发现由于脉冲UG1K1和UG3K3输出端有电容影响，故观察输出脉冲电压波形时，需将输出端UG1K1和UG3K3分别接到晶闸管的门极和阴极，才能观察到正确的脉冲波形。
5：实验心得体会。
锯齿波同步移相触发电路1、2由同步检测、锯齿波形成、移相控制、脉冲放大等环节组成，通过本实验使我更加了解锯齿波同步移相触发电路的工作原理及各元件的作用，并基本掌握锯齿波同步移相触发电路的调试方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同步检测环节：VT1、VD1、VD2、C5组 成，是利用同步电压UT来控制锯齿波产生的 时刻和宽度； 锯齿波形成环节：由VT1等元件组成的恒流 源电路及VT2、VT3、C6等组成； 移相控制环节：由控制电压Uct、偏移电压 Ub及锯齿波电压Uj在VT4基极综合叠加，而 构成； 脉冲放大环节：VT5、VT6构成； 脉冲变压器：输出触发脉冲。
1 VD4 2
2
VD1 1 C5
VT6
UT 7V AC
VT2
R7
VD3
2
C8
R4
C3 R7
C4
Ub RP2
偏移电压
-15v
锯齿波同步移相触发电路
• 元件RP1、RP2装在面板上，同步变压器副 边在内部已连接好； • 触发电路的正负15V电压由左下角开关控制； • 上方的另一开关为选择开关，做锯齿波同 步移相触发电路实验时拨向“触发电路”， 做整流桥式电路实验时，拨向“单向桥 式”。
2、接通电源，用示波器观察各观察孔的电压 波形。 （1）、同时观察1和2孔的波形，了解锯齿波 宽度和1孔波形的关系； （2）、观察3—5孔波形及输出电压Ug的波形， 记下各波形的幅值与宽度，比较它们的关 系；
锯齿波同步移相触发电路各点电压波形
3、调节脉冲的移相范围 将控制电压Uct调至0（调电位器RP1）， 用示波器观察U1电压（即1孔）及U5的波 形，调节偏移电压Ub（即调RP2），使a＝ 180度，其波形下图所示。
四、实验设备及仪器
1、主控制屏DK01 2、DK11挂箱 3、双踪示波器
五、实验方法
1、将DK11面板左上角的同步变压器原边绕 组接230V交流电压； A、“选择开关”拨向“锯齿波”； B、面板左下角的正负15V开关拨向“开”； C、其上面的开关拨向“触发电路”； D、输出“G1”、“K1”接至某晶闸管的门 极和阴 极。
C1
C2
RP1
Uct
控制电压
VD5 1 2
2
G1
2
1
R8
1
D7
5
R5
1
1
+15V
RP3 2 R11 R12 R13
VD10
1
T
5
VD6
6
2 4 6 8
C7
K1 G2
1
R3
VT5
3 VD9 7 VD7 1 2
VD8
2
VT1
2 V VD2
3 C6
R10
1
2
C9
R14
K2
VT4
• 增加Uct，观察脉冲的移动情况，移相范围 为a＝10－180度。 4、调节Uct，使a＝60度，观察并记录U1 －U5及输出脉冲电压Ug波形，标出其值与宽 度。
六、实验报告
1、整理、描绘实验中记录的各点的波形，并 标出幅值与宽度； 2、总结锯齿波同步触发电路移相范围的调试 方法，移相范围的大小与那些参数有关？
锯齿波同步移相触发电路实验
一、实验目的
1、加深理解锯齿波同步移相触发电路的工作 原理及各元件的作用 2、掌握锯齿波同步触发电路的调试方法
二、实验内容
1、锯齿波同步触发电路的调试 2、锯齿波同步触发电路各点波形的观察、分 析
三、实验线路及原理
主要由同步检测、锯齿波形成、移相控制、 脉冲形成和脉冲放大等环节组成。
