冷冻干燥机的分类及温度区间
冷干机使用说明书
冷冻式压缩空气干燥机使用说明书一、冷干机产品介绍1.1 工作原理冷冻式压缩空气干燥机(简称冷干机)是根据冷冻除湿原理，将压缩空气强制冷却到要求的露点温度以下，从而将其中所含的大量水蒸气，油雾冷凝成液滴,通过气液分离，由排水器排出机外，使压缩空气干燥的一种新型设备,经冷干机处理后的压缩空气(7kgf/cm2)，其干燥度可以达到大气露点-23℃左右。
冷干机由制冷系统、空气流通与热交换系统、气水分离系统、电气控制系统四部分组成，图1是冷干机工艺流程图（根据不同冷干机规格，配置是变化的）。
1.2 流程说明：A 压缩空气系统与热交换系统及气水分离系统：(1)湿热的压缩空气进入冷干机，首先在预冷器中与低温干燥的压缩空气进行热交换，使温度下降，有部分水份凝结成液体，然后进入蒸发器筒体中；在预冷器中低温空气得到了升温，避免了因出口空气温度太低而使下游输气管外壁结露。
(2)被预冷后的压缩空气进入蒸发器筒体中，被氟利昂制冷系统强制冷却到2～10℃，使其中的水蒸汽进一步凝结出来,然后进入气液分离器中。
(3)经过气液分离器分离，液态的水油尘埃杂质流入自动排水器中，由自动控制排水器把它排出系统外。
(4)经分离液滴后的空气干燥度达到压力露点2～10℃(在0.7Mpa 压力下，相当于大气露点-23℃左右)，然后低温干燥空气再回到预冷器中和入口湿热空气进行交换，温度得到回升后，送出冷干机。
B 制冷系统(1)制冷压缩机排出的高温高压的气态冷媒,经过冷凝器(风冷或水冷)的冷却后,形成高压的液态冷媒。
(2)液态冷媒经过干燥过滤处理，除去冷媒中的杂质和水份，送入热力膨胀阀或毛细管中。
(3)高压液态冷媒，经热力膨胀阀或毛细管节流后送入蒸发器中，吸收压缩空气的热量而蒸发变成气态冷媒。
(4)气态冷媒被制冷压缩机吸回，进行再压缩，实现一个制冷循环。
(5)在制冷循环中，同时还伴有冷冻机油的循环和一些保护压缩机正常工作的辅助措施。
(6)在制冷循环中，通过热气旁通阀来自动控制和调节蒸发器的冷量输出，以适应压缩空气的热负荷的变化，确保压缩空气被冷却后的温度不低于0℃防止凝结水结冰而堵塞气路。

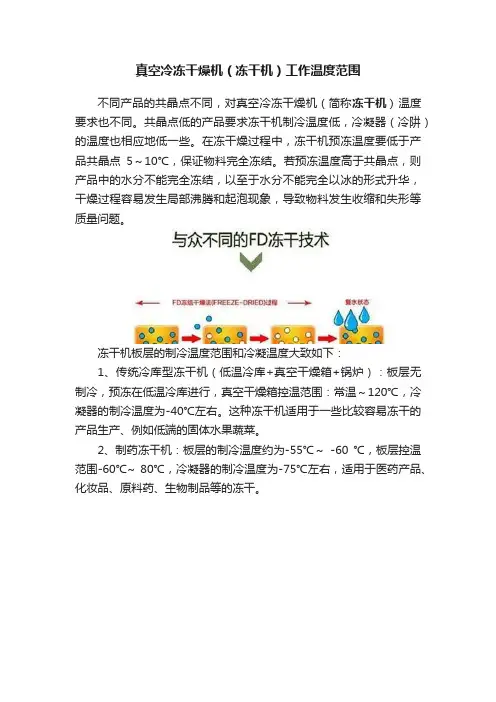

真空冷冻干燥机（冻干机）工作温度范围
真空冷冻干燥机（冻干机）工作温度范围
不同产品的共晶点不同，对真空冷冻干燥机（简称冻干机）温度要求也不同。
共晶点低的产品要求冻干机制冷温度低，冷凝器（冷阱）的温度也相应地低一些。
在冻干燥过程中，冻干机预冻温度要低于产品共晶点5～10℃，保证物料完全冻结。
若预冻温度高于共晶点，则产品中的水分不能完全冻结，以至于水分不能完全以冰的形式升华，干燥过程容易发生局部沸腾和起泡现象，导致物料发生收缩和失形等质量问题。
冻干机板层的制冷温度范围和冷凝温度大致如下：
1、传统冷库型冻干机（低温冷库+真空干燥箱+锅炉）：板层无制冷，预冻在低温冷库进行，真空干燥箱控温范围：常温～120℃，冷凝器的制冷温度为-40℃左右。
这种冻干机适用于一些比较容易冻干的产品生产、例如低端的固体水果蔬菜。
2、制药冻干机：板层的制冷温度约为-55℃～-60 ℃，板层控温范围-60℃~80℃，冷凝器的制冷温度为-75℃左右，适用于医药产品、化妆品、原料药、生物制品等的冻干。
3、新型食品冻干机（搁板预冷型）：板层的制冷温度约为-45℃～ -50 ℃，板层控温范围-50℃~80℃，冷凝器的制冷温度为-65℃左右，适用于固体果蔬、液体产品、热敏性产品、活性要求高的产品等食品工业领域的冻干。
4、其他冻干机：小型的钟罩型实验室冻干机板层无制冷，预冻一般在冷阱或者低温冰箱进行，冷凝器的制冷温度有-50℃~ -80℃可选；中试型冻干机制冷温度-50℃，板层控温范围-50℃~80℃，冷凝器的制冷温度-70℃，有些中试型冻干机采用液氮预冻的方式。
全面了解冷冻式干燥机解读
整体了解冷干机1.常用冷干机分几类？常用冷干机的冷凝器的冷却方式分有风冷型、水冷型两种；从进气温度高低分有高温进气（80℃以下）和常温进气型（40℃左史）；从工作压力分有普通型（0.3—1.0MPa）和中、高压型(1.2MPa 以上)。
此外许多特殊规栺的冷干机可以用来处理非空气类介质，如：二氧化碳、氢气、天然气、高炉煤气、氮气等。
2.冷干机有哪些技术参数？冷干机的技术参数主要有：处理量(Nm3/min)，进气温度（℃），工作压力（MPa），压力降（MPa），压缩机功率（Kw），冷却水耗量(t/h)。
冷干机的目标性参数——“压力露点”（℃），在国外厂商的产品型录上一般并不作为独立参数标注在“性能规格表”上。
究其原因，“压力露点”不与处理压缩空气的很多参数有关。
如果标出“压力露点”，也一定附带说明相关条件（诸如进气温度、工作压力、环境温度等）。
3.冷干机的“压力露点”究竟可达多少（℃）？在不同厂家的产品样本上，冷干机的“压力露点”有多种不同的标注：计有0℃、1℃、1.6℃、1.7℃、2℃、3℃、2~10℃、10℃等（其中10℃仅见诸国外产品样本）。
这给用户选型带来了不便。
因此实亊求是地探知冷干机的“压力露点”究竟能达到多少℃，是很有实际意义的。
我们知道，冷干机“压力露点”有三个条件限制，即：①有蒸发温度冰点底线的限制；②有蒸发器换热面积不能无限增大的限制；③有“气水分离器”分离效率达不到100%的限制。
压缩空气在蒸发器里的最终冷却温度比冷媒蒸发温度高3—5℃是正常的；过分降低蒸发温度又于事无补；由于气水分离器效率的限制，少量凝结水在预冷器的热交换中形成水蒸气也会使压缩空气含水量有所提高。
所有这些因素加在一起，要将冷干机的“压力露点”控制在2℃以下是非常困难的。
至于0℃、1℃、1.6℃、1.7℃等标注，往往是商业宣传成份多于了实际效果，人们不必过分当真。
实际上，冷干机的“压力露点”定在10℃以下对生产厂家讲来已并不是一个低标准要求。
冷冻式干燥机选型参考
压缩空气干燥机及过滤器选型一、冷干机的选型在选择干燥设备时，我们首先要考虑客户所需的露点温度，以决定选用哪一类压缩空气干燥机。
当压缩空气的露点温度要求在0℃以上时往往选用冷干机，当要求在0℃以下时就应选用吸干机等。
当决定选用冷干机后，我们要掌握需干燥压缩空气的状态参数：1) 最大流量；2) 最小工作压力和最大工作压力；（工作压力越小，压缩空气中的含水量就大。
至于最大工作压力是从安全使用冷干机的角度考虑）3) 最高进口温度，温度越高，含水量越大，热负荷也越大；4) 要求的露点温度。
上述四个参数决定了压缩空气的最大负荷，是选择冷干机的基础。
（可以参考下页选型表）在确定了上述参数后，我们需要确定推荐风冷式还是水冷式。
风冷式冷干机对环境要求较高，但具有安装方便、使用简单的优点；而水冷式冷干机对环境温度不敏感，但对冷却水有要求，而且安装较风冷式复杂——需要接冷却水管和冷却水塔。
压缩空气干燥机及过滤器选择参考表为了提高冷干机的质量稳定性，一般情况下结合有关标准和气候、用户要求等把冷干机进行标准化。
但是在实际工作中，我们提供的参数可能与产品说明书上标注的不一样，这时我们就可能需要进行参数修正，以决定选用什么型号的冷干机。
修正参数包括：1) 压缩空气压力修正系数2) 压缩空气进口温度和露点温度修正系数3) 环境温度修正系数（适用于风冷式冷干机）4) 冷却水进口温度修正系数（适用于水冷式冷干机）○ 以下为冷干机处理量选择参考的公式：冷干机处理量=空压机排气量/C1*C2*C3*C4· C1：环境温度修正系数· C2：进气温度修正系数· C3：进气温度修正系数· C4：压力露点修正系数C1：环境温度修正系数 ℃ 20 25 30 35 40 45 50 修正系数 1.25 1.12 1.06 1.00 0.90 0.80 0.70C2：进气温度修正系数 ℃ 30 35 40 45 50 55 60 修正系数 1.15 1.10 1.05 1.00 0.85 0.70 0.45C3：进气温度修正系数 Mpa 0.2 0.3 0.4 0.50.60.70.80.9 1.0 1.2 1.5 2.0修正系数 0.64 0.73 0.82 0.890.95 1.00 1.05 1.07 1.10 1.15 1.26 1.38C4：压力露点修正系数 ℃ 3 5 7 10 修正系数 1.0 1.1 1.2 1.3二、过滤器的选择：在选择冷干机后，我们还需要考虑过滤器的选配。
冷干机简介
環狀配管
可由雙方向急速補充 氣體，使壓降減至最 小程度。因此為得到 較穩定(穩定之壓力及 穩定之氣量)之壓縮空 氣供給，宜採用此種 配管方式
qs冷干机处理量nm3minqc空压机的实际排气量m3minc1压缩空气压力及温度修正系数c2环境温度与压力露点修正系数空压机实际排气量为10m3min工作压力08mpa冷干机入口温度为40环境温度40要求压力露点2则冷干机处理量为qsqcc1c2查表一表二c1077c2122qs939m3min应选择处理風量为10m3min冷凍式幹燥機
二.供氣量
空气压缩机的總供气量可按下面的经验公式计算：
qz= qj * ψ* K1* K2式中，qz—空气压缩机供Fra bibliotek量（m3/s）；
ψ—气动设备利用系数
K1—漏损系数，一般为K1=1.15~1.5； K2—备用系数，一般为1.3~1.6； qj—设备的平均自由空气耗量（m3/s）；
型式選用時必須注意之事項： 1.空氣壓縮機的運轉成本極高，一全年運轉4000小 時以上的空氣壓縮機，所耗用的電力費用，可能 已足夠新購一機台，為此購買空氣壓縮機時，必 須特別注意其運轉效率。 2.有油式空氣壓縮機不但購買成本低，保養費用一 般也較低。 3.具進氣閥門容量調節控制之機台，能提供較為穩 定壓力的壓縮空氣輸出，使用此類機台時應使其 能在高負載下運轉，即使其實際供氣量儘量接近 額定供氣量。
壓縮空氣管徑計算 D=1.533 × (Q/P)0.5 上式中 D：最小管徑(inch) Q：流量(Nm3/min) P：絕對壓力(錶壓力Kg/cm2 + 1.033 Kg/cm2）)
管網布置
直線配管
最簡單且最為常見之壓縮空 氣管線配管方式 缺點:當某一工作站之用氣量 突然增加時，則管路的壓降 將急速下降
冷干机的详细说明
8.进气温度过高时冷干机应采取什么措施？
进气温度是冷干机的一个重要技术参数，所有厂家对冷干机进气温度上限均有明显限制，因为进气温度高，不仅意味着显热的增加，而且压缩空气中所含的水蒸汽含量也增加了。 JB/JQ209010-88 规定冷干机的进气温度不超过 38℃，国外许多著名冷干机生产厂家也有相似的规定。同理：当空压机排气温度超过 38℃时，必须在空压机下游增设后部冷却器，使压缩空气温度降低到规定值后再进入后处理设备。国产冷干机的现状是，冷干机进气温度的允许值在不断提高，如不带前置冷却器的普通型冷干机，从 90 年代初期的 40℃开始提升，目前已出现进气温度为 50℃的普通型冷干机了。姑且不论有没有商业炒作成分，单从技术角度讲，进气温度的提升不仅仅反映是气体“显温”的升高，而更反映在含水量的增加，对冷干机负荷的增加不是简单的线性关系。如果靠增大制冷压缩机的功率来补偿负荷的增大，在成本上是远远不合算的，因为在常温范围内，使用后部冷却器来降低压缩空气温度是最经济有效的做法。高温进气型冷干机就是在不改变制冷系统条件下，将后部冷却集装在冷干机上，效果是非常明显的。
9.冷干机凝结水是怎样生成的？
通常饱和的高温压缩空气进入冷干机后，所含的水蒸气由两条递径凝结成液态水，即：
①直接和冷面接触的水蒸气以预冷器、蒸发器的低温面（如换热铜管外表面、散热翅片、折流档板及容器壳体内表面）为轲体冷凝结霜（如同自然界地表结露过程）；
②不和冷面直接接触的水蒸气则以气流本身挟带的固态杂质为“凝结核”冷凝结露（如同自然界云雾、雨形成过程）。凝结水滴的初始粒径取决于“凝结核”的大小。如果进入冷干机的压缩空气中混有固体杂质粒径分布是通常所说的在 0.1-25μ之间，那么凝结水初始粒径至少也在相同数量级上。而且在跟随压缩空气流动过程中，水滴之间、水滴不冷面之间不断碰撞、集聚，其粒径还会不断增大，并在增大到一定程度后依靠自重和气体发生分离。由于压缩空气携带的固体尘粒在凝结水生成过程起着“凝结核”的作用，这也启发我们有理由认为，冷干机中凝结水生成过程是压缩空气的“自冷”过程。
环保型冷冻式干燥机参数表
环保型冷冻式干燥机工作原理：冷冻式压缩空气干燥机是应用最广泛、最经济的压缩空气干燥设备。
本公司生产的RD系类冷冻式干燥机是采用先进的技术和进口零部件制造，可与任何空压机相配套以去除压缩空气中的水份，达到压力露点2-10℃的气体品质。
当温度下降时，空气的含水能力亦下降，原为气态的水份将变为液态，冷冻式干燥机即是利用这一除湿原理。
首先对压缩空气作冷却处理，使其中的气态水份凝聚为液态，再通过分离器使气液分离，最后由排水阀将水份排出，从而获得干燥的压缩空气设计特点：制冷及空气系统，经专家准确计算，设计参数均留20%以上的裕量；管路系统采用内镀锌无缝钢管，工作压力0.2-5Mpa任意选择；选用不锈钢管路适合医药、食品行业、耐酸耐碱不腐蚀；空气换热器内外壁全波纹钢管，增大冷量利用率，回温好，不结露；蒸发器为清水处理薄壁紫铜管带纯铝鳍片，扰流结构换热效率高；百叶窗式汽水分离器，集碰掸、离心效应于一体，分水效率大于98%；品种形势多（单、集、联控、PC板、变频等）的控制线路，适合不同用户选用；关键零、部、器件均采用国际名牌，保证使用寿命3-5年；外转子进口冷却风扇，大风量、低噪声、频繁启停长寿命；承压部件均按国标GB151-99设计、制作、检验，随机带证出厂；水冷凝器为低翅铜管，慢水流、多冲程，水质无特殊要求，长期使用不结垢；自动排水器按需设置，除水加节能，效果好，浮球式、电子定时可选择；过电流、过负荷、冷媒高/低压显示/保护，可选择进/出气/水温、高/低气压及露点保护；阿姆斯壮泡沫阻燃绝热材料，冷量散失最少，压缩机防护等级为IP54级（防尘及防溅）R407C是非共沸冷媒，理论COP约为R22的97%，其热物性与R22接近。
属于环保制冷剂，对R22的系统无需做多大变更。
优点：1、臭氧层消耗值（ODP）为空，符合《蒙特利尔议定书》的规定，不会对臭氧层造成破坏且长期有效；2、比134a减少能耗10%，比R404A减少能耗5%；3、全球变暖潜能比R404A减少50%。
冷冻干燥机的技术参数介绍
冷冻干燥机的技术参数介绍
冷冻干燥机（Freeze Dryer）是一种将物质冷冻后进行干燥的设备。
它可以有
效地保留物质的营养成分和形态，在食品、生物制药、化妆品等领域有广泛的应用。
本文将介绍冷冻干燥机的常用技术参数。
干燥室温度和压力
干燥室温度是指干燥室内的温度，通常为-30℃至-50℃之间。
压力则取决于物
质的挥发性和形态，一般在0.1 Pa至10 Pa之间。
较低的温度和压力可以减少物
质的热敏性和氧化性，保持物质的原始特性。
冷冻温度和压力
冷冻温度是指干燥室内的冷冻设备的工作温度，通常为-70℃至-80℃之间。
冷
冻压力与冷冻温度有关，为了降低物质的温度，需要使用低温制冷机冷却。
低温制冷机的制冷效率随着温度的降低而降低，因此冷冻温度在-70℃至-80℃之间。
加热板温度和压力
加热板温度是指干燥过程中，加热板提供的热源温度，通常为20℃至60℃之间。
加热板的温度和压力条件可以影响干燥的速度和干燥过程中物质的状态。
通过控制不同的参数，可以实现快速干燥或者连续干燥等不同的干燥方式。
冷却水温度和流量
在全过程中，需要通过冷却水对加热板和冷冻设备进行循环冷却和排热。
冷却
水温度通常在5℃至10℃之间，可以用于快速排除室内的热量。
冷却水流量应该
适当，以确保温度不过高，同时也应该控制好水的压力，防止水压过低影响冷却效果。
以上是冷冻干燥机的常用技术参数，不同的参数组合可以实现不同的干燥效果。
冷冻干燥机的选择应该依据物质的特性和干燥需求来确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷冻干燥机的分类及温度区间
我们公司生产的冻干机品种繁多，有常规的托盘型，也有压盖型、挂瓶型，多岐管型的，托盘型的冻干机用的比较多，性价比也是比较高的，但是有些产品不能和空气接触，我们推荐用户选挂瓶型，物流可以放在挂瓶里，隔绝和空气的接触，我们的冻干机常规温度是-50和-80度，冻干面积在0.12㎡左右，客户有特别的要求，可非标定制的。
冷冻干燥机选型
普通型：适用于散装（固态类）常规物质的冷冻干燥。
压盖型：不仅适用于散装（液态、糊状、固态）常规物质的冷冻干燥，还适合西林瓶装物料的干燥，冻干准备时，按需要将物料分装在西林瓶中，浮盖好瓶盖后进行冷冻干燥，干燥结束后操作压盖装置压紧瓶盖，可避免二次污染、重新吸附水分，易于长期保存。
普通多歧管型：适用于散装（液态、糊状、固态）常规物质的冷冻干燥，并可在干燥室外部接装烧瓶，对旋冻在瓶内壁的物料进行干燥，这时烧瓶作为容器接在干燥箱外的歧管上，烧瓶中的物料靠室温加热，通过多歧管开关装置，可按需要随时取下或装上烧瓶，不需要停机。
压盖多歧管型：在普通型特点的基础上，结合了压盖型和多岐管普通型的特点。
·适用于散装（液态、糊状、固态）常规物质的冷冻干燥；
·适合西林瓶装物料的干燥，冻干准备时，按需要将物料分装在西林瓶中，浮盖好瓶盖后进行冷冻干燥，干燥结束后操作压盖装置压紧瓶盖，可避免二次污染、重新吸附水分，易于长期保存；
·在干燥室外部接装烧瓶，对旋冻在瓶内壁的物料进行干燥，这时烧瓶作为容器接在干燥箱外的歧管上，烧瓶中的物料靠室温加热，通过多歧管开关装置，可按需要随时取下或装上烧瓶，不需要停机。
