氮化铝陶瓷 绝对温度
aln陶瓷导热系数
aln陶瓷导热系数ALN陶瓷是一种具有优异导热性能的无机非金属材料。
其导热系数因制备工艺、掺杂剂种类和含量、微观结构和热处理温度等因素而有所差异。
下面将详细介绍ALN陶瓷导热系数的相关内容。
一、ALN陶瓷的导热原理ALN陶瓷的导热主要依靠晶格振动和自由电子的迁移。
在高温下，晶格振动强烈，使得声子（晶格振动的量子）数目增多，导热系数增大。
而在低温下，声子数目减少，导热系数降低。
此外，自由电子的迁移也会对导热系数产生影响。
二、影响ALN陶瓷导热系数的因素1.掺杂剂种类和含量：通过掺杂不同种类的元素（如Mg、Ti等），可以改变ALN陶瓷的晶格结构和电子输运性质，从而影响其导热系数。
此外，掺杂剂的含量也会对导热系数产生影响。
2.微观结构：ALN陶瓷的微观结构（如晶粒大小、气孔率等）对其导热系数具有显著影响。
一般来说，晶粒越细小、气孔率越低，ALN陶瓷的导热系数越高。
3.热处理温度：热处理温度对ALN陶瓷的导热系数也有重要影响。
在一定的温度范围内，随着热处理温度的升高，晶格缺陷减少，晶格振动减弱，导热系数增大。
三、ALN陶瓷导热系数的应用1.电子设备散热：ALN陶瓷具有优异的导热性能，可用于电子设备（如集成电路、功率器件等）的散热。
通过将ALN陶瓷与电子器件接触，可以有效地将热量从器件传导到环境中，从而避免过热和性能下降。
2.热管理：在能源转换和利用过程中，ALN陶瓷可用于高效地管理热量。
例如，在太阳能电池中，ALN陶瓷可以作为热沉材料，将光生热迅速导出，避免器件过热失效。
3.声学器件：由于ALN陶瓷具有高热导率和优良的声学性能，可用于制造高音扬声器、滤波器等声学器件。
这些器件具有优异的声音传输效率和频率响应特性。
4.光学器件：ALN陶瓷的热导率高且对红外波段具有高透过性，因此可用于制造高功率激光器的光学器件。
这些器件能够有效地导出激光能量并保持高的光学质量。
总之，ALN陶瓷的导热系数对于其应用具有重要意义。
七大方面解析氮化铝陶瓷基板的分类和特性
七大方面解析氮化铝陶瓷基板的分类和特性氮化铝陶瓷基板在大功率器件模组，航天航空等领域备受欢迎，那么氮化铝陶瓷基板都有哪些种分类以及氮化铝陶瓷基板特性都体现在哪些方面？一，什么是氮化铝陶瓷基板以及氮化铝陶瓷基板的材料氮化铝陶瓷基板是以氮化铝(AIN)为主晶相的陶瓷基板，也叫氮化铝陶瓷基片。
热导率高，膨胀系数低，强度高，耐高温，耐化学腐蚀，电阻率高，介电损耗小，是大功率集成电路和散热功能的重要器件。
二，氮化铝陶瓷基板分类1，按电镀要求来分氮化铝陶瓷覆铜基板（氮化铝覆铜陶瓷基板），旨在氮化铝陶瓷基板上面做电镀铜，有做双面覆铜和单面覆铜的。
2，按应用领域分LED氮化铝陶瓷基板（氮化铝led陶瓷基板），主要用于LED大功率灯珠模块，极大的提高了散热性能。
igbt氮化铝陶瓷基板,一般用于通信高频领域。
3，按工艺来分氮化铝陶瓷基板cob（氮化铝陶瓷cob基板),主要用于Led倒装方面。
dpc氮化铝陶瓷基板,采用DPC薄膜制作工艺，一般精密较高。
dpc氮化铝陶瓷基板(AlN氮化铝dbc陶瓷覆铜基板)，是一种厚膜工艺，一般可以实现大批量生产。
氮化铝陶瓷基板承烧板3，按地域分有的客户对特定的氮化铝陶瓷基板希望是特定地域的陶瓷基板生产厂家，因此有了：日本氮化铝陶瓷基板氮化铝陶瓷基板台湾氮化铝陶瓷基板成都福建氮化铝陶瓷基板东莞氮化铝陶瓷基板台湾氮化铝陶瓷散热基板氮化铝陶瓷基板珠海氮化铝陶瓷基板上海4，导热能力来分高导热氮化铝陶瓷基板，导热系数一般较高，一般厚度较薄，一般导热大于等于170W的。
氮化铝陶瓷散热基板，比氧化铝陶瓷基板散热好，大于等于50W~170W.三，氮化铝陶瓷基板特性都有哪一些？1，氮化铝陶瓷基板pcb优缺点材料而言：陶瓷基板pcb是陶瓷材料因其热导率高、化学稳定性好、热稳定性和熔点高等优点，很适合做成电路板应用于电子领域。
许多特殊领域如高温、腐蚀性环境、震动频率高等上面都能适应。
氮化铝陶瓷基板，热导率高，膨胀系数低，强度高，耐高温，耐化学腐蚀，电阻率高，介电损耗小，是理想的大规模集成电路散热基板和封装材料。
氮化铝材料发射率
氮化铝（Aluminum Nitride，AlN）是一种具有优异导热性和电绝缘性能的陶瓷材料。
发射率（emissivity）是一个与材料的辐射特性相关的物理量，表示材料在一定温度下辐射的能力。
发射率通常在0到1之间取值，0表示完全反射（理想镜面反射），1表示完全吸收和发射（理想黑体）。
氮化铝的发射率取决于材料的表面特性、温度和波长范围。
一般来说，氮化铝在可见光和红外光范围内的发射率较低，接近于理想的反射表面。
这意味着在室温下，氮化铝表面会以较高的效率反射光线，而不是辐射热能。
然而，需要注意的是，氮化铝的发射率可能会随着温度、材料处理和表面状态的变化而发生变化。
在高温条件下，氮化铝的发射率可能会增加，因为高温会导致材料表面的电磁辐射增强，从而提高了辐射能力。
因此，当考虑氮化铝材料在高温环境中的应用时，需要考虑其发射率的变化。
要准确测量氮化铝或其他材料的发射率，通常需要使用专用的光谱测量设备，如傅里叶变换红外光谱仪（FTIR），以获取不同波长范围内的发射率数据。
这些数据可以用于工程设计和材料选择，以确保在特定应用中实现所需的辐射性能。
氮化铝基板制备
烧结工艺
目前AlN较常用的烧结工艺一般有5种，即热压 烧结、无压烧结、放电等离子烧结（SPS）、微波 烧结和自蔓延烧结。
热压烧结
热压烧结是在加热粉体的同时进行加压，利用通电产生的焦耳热和加压造 成的塑性变形来促进烧结过程的进行。相对无压烧结，热压烧结的温度要低很 多，而且烧结体致密，气孔率低，但其加热、冷却所需时间较长，且只能制备 形状不太复杂的样品。热压烧结是目前制备高热导率致密化氮化铝陶瓷的主要 工艺。
表1Βιβλιοθήκη 4种陶瓷封装材料的性能对比
AlN的典型性能
AlN晶体的晶格常数为a=0.311nm，c=0.498nm，是六方晶系纤锌矿 型共价键化合物，其结构如图1所示。AlN晶体呈现白色或灰色，常压下 分解温度为2200~2450℃，理论密度为3.26g/cm³ 。AlN具有优良的综合 性能，主要性能见表2
烧结助剂对导热率的影响
Y3Al5O12(3:5)
↓
YAlO4(1:1)
↓
Y4Al2O9(4:2)
烧结AlN陶瓷使用的烧结助剂主要有Y2O3、 CaO、Yb2O3、Sm2O3、Li2O3、B2O3、CaF2、 YF3、CaC2等或它们的混合物。 选择多元复合烧结助剂，往往能获得比单 一烧结助剂更好的烧结效果。某些烧结助剂 还能在相对低温下（通常为1600~1700 ℃ ） 发挥助烧结作用。找到合适的低温烧结助剂， 实现AlN低温烧结，就可以减少能耗、降低成 本，便于进行连续生产。
AlN粉体的合成方法很多，目前研究较多 的有5种方法：
铝粉直接氮化法 Al2O3碳还原法 化学气相沉淀法
溶胶—凝胶法
自蔓延高温合成法
烧结理论
氮化铝自扩散系数小，烧结非常困难。通过以下三种途 径可以获得致密的高性能氮化铝陶瓷：（1）使用超细粉； （2）热压或等静压；（3）引入烧结助剂。其中，第一种途 径受粉体性能影响较大，而且超细粉会给流延成型带来困难； 第二种途径适用于高性能块体氮化铝材料的制备，对氮化铝 流延基片与金属浆料共烧的多中陶瓷技术有很大的局限性， 不能用于电子封装；第三种途径工艺上易于实现，且适于流 延成型和无压烧结，有可能获得低成本高性能的氮化铝陶瓷 材料。
氮化铝综述
AlN陶瓷0909404045 糜宏伟摘要：氮化铝陶瓷的结构性能，制备工艺即粉末的合成,成形,烧结几个方面详细介绍了氮化铝陶瓷的研究状况，指出低成本的粉末制备工艺和氮化铝陶瓷的复杂形状成形技术是目前很有价值的氮化铝陶瓷的研究方向。
关键词：氮化铝陶瓷制备工艺应用氮化铝(AlN)是一种具有六方纤锌矿结构的共价晶体，晶格常数a＝3.110Å，c=4.978Å。
Al 原子与相邻的N 原子形成歧变的［AlN4］四面体，沿c 轴方向Al-N 键长为1.917Å，另外3 个方向的Al-N 键长为1.885Å。
AlN 的理论密度为3.26g/cm3。
氮化铝陶瓷综合性能优良，非常适用于半导体基片和结构封装材料。
在电子工业中的应用潜力非常巨大。
另外氮化铝还耐高温，耐腐蚀，不为多种熔融金属和融盐所浸润。
因此，可用作高级耐火材料和坩埚材料也可用作防腐蚀涂层，如腐蚀性物质的容器和处理器的里衬等，粉末还可作为添加剂加入各种金属或非金属中来改善这些材料的性能，高纯度的氮化铝陶瓷呈透明状，可用作电子光学器件，还具有优良的耐磨耗性能，可用作研磨材料和耐磨损零件。
1 粉末的制备AlN粉末是制备AlN陶瓷的原料。
它的纯度，粒度，氧含量及其它杂质含量，对制备出的氮化铝陶瓷的热导率以及后续烧结，成形工艺有重要影响。
一般认为，要获得性能优良的AlN陶瓷材料，必须首先制备出高纯度，细粒度，窄粒度分布，性能稳定的AlN粉末。
目前，氮化铝粉末的合成方法主要有3种：铝粉直接氮化法，碳热还原法，自蔓延高温合成法。
其中，前2种方法已应用于工业化大规模生产，自蔓延高温合成法也开始在工业生产中应用。
1.1 铝粉直接氮化法直接氮化法就是在高温氮气氛围中，铝粉直接与氮气化合生成氮化铝粉末，反应温度一般在800~1200℃化学反应式为：铝粉直接氮化法优点是原料丰富，工艺简单，适宜大规模生产。
目前已经应用于工业生产。
但是该方法也存在明显不足，由于铝粉氮化反应为强放热反应，反应过程不易控制，放出的大量热量易使铝形成融块，阻碍氮气的扩散，造成反应不完全，反应产物往往需要粉碎处理，因此难以合成高纯度，细粒度的产品。

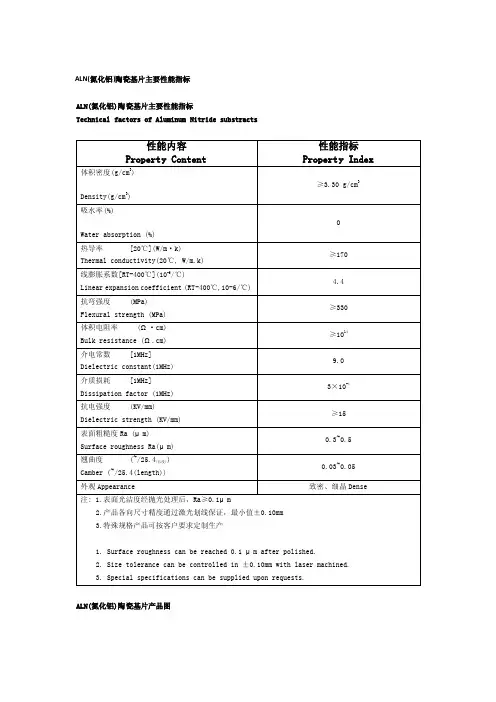

ALN（氮化铝）陶瓷基片主要性能指标
ALN(氮化铝)陶瓷基片主要性能指标
ALN(氮化铝)陶瓷基片主要性能指标
Technical factors of Aluminum Nitride substracts
ALN(氮化铝)陶瓷基片产品图
ALN(氮化铝)陶瓷干压片产品图
氮化铝陶瓷基片外观缺陷指标
Aluminum Nitride Ceramic Substrates Surface Inperfection Criteria
项目Item
标准Acceptance criteria
粘粒Burrs：
多余物质的碎片，或者粘附于表面的外来物质Fragment of excess material or foreign particle adhering to the surface 直径None≤0.5mm Diameter 高度None≤0.025mm High
凹坑，针孔，斑点Holes, Pits, and Pocks：形成空洞或印迹明显
Detectable trace or void 凹坑Holes：直径None≤0.25mm Diameter; 深度None≤0.18mm Depth
针孔Pits：直径None≤0.2mm Diameter
斑点Pocks：直径None≤0.3mm Diameter
瓷疱Blisters：
气泡或包含气体破裂后在表面形成的坑、点或孔
Bubble or pore inclusion at the surface which
if broken could form a pit, pock or hole
高度None≤0.025mm。
一文看氮化铝的性质用途
一文看氮化铝的性质用途氮化铝是共价键化合物，属于六方晶系，纤锌矿型的晶体结构，呈白色或灰白色。
物理性质密度：3.26熔点：>2200 ℃(lit.)性状：powder溶解性：MAY DECOMPOSE（氮化铝粉末）化学性质室温强度高，且强度随温度的升高下降较慢。
导热性好，热膨胀系数小，是良好的耐热冲击材料。
具有优异的抗热震性。
AlN的导热率是Al2O3的2～3倍，热压时强度比Al2O3还高。
氮化铝对Al和其他熔融金属、砷化镓等具有良好的耐蚀性，尤其对熔融Al液具有极好的耐侵蚀性，还具有优良的电绝缘性和介电性质。
但氮化铝的高温抗氧化性差，在大气中易吸潮、水解，和湿空气、水或含水液体接触产生热和氮并迅速分解。
在2516℃分解，热硬度很高，即使在分解温度前也不软化变形。
氮化铝和水在室温下也能缓慢地进行反应，而被水解。
和干燥氧气在800℃以上进行反应。
生产方法1.将氨和铝直接进行氮化反应，经粉碎、分级制得氮化铝粉末。
或者将氧化铝和炭充分混合,在电炉中于1700℃还原制得氮化铝。
2.将高纯度铝粉脱脂(用乙醚抽提或在氮气流中加热到150℃)后，放到镍盘中，将盘放在石英或瓷制反应管内，在提纯的氮气流中慢慢地进行加热。
氮化反应在820℃左右时发出白光迅速地进行。
此时，必须大量通氮以防止反应管内出现减压。
这个激烈的反应完毕后，在氮气流中冷却。
由于产物内包有金属铝,可将其粉碎，并在氮气流中于1100～1200℃温度下再加热1～2h，即得到灰白色氮化铝。
另外，将铝在1200～1400℃下蒸发气化，使其与氮气反应即得到氮化铝的须状物(金属晶须)。
此外,也有将AlCl3·NH3加成物进行热分解的制法。
3.直接氮化法将氮和铝直接进行氮化反应，经粉碎、分级制得。
氮化铝产品质量受反应炉温、原料的预混合以及循环氮化铝粉末所占的混合比例、氮化铝比表面积等条件的影响。
因此需严格控制工艺过程，得到稳定特性的氮化铝粉末(如比表面积、一次粒径、凝聚粒径、松密度和表面特性等)。
先进结构陶瓷复习 (答案汇总)
1、传统陶瓷与先进陶瓷如何划分？它们的开展过程有何特点？答：先进陶瓷与传统陶瓷的区别，可以从以下几方面来说明。
①原料：传统陶瓷以天然的粘土为主要原料，而先进陶瓷原料是人工提纯、人工化合成的高纯度物质。
②粒度：传统陶瓷的粉粒大小在0.1毫米以上，而先进的粉粒大小在0.01以下，有的到达纳米级别。
③制作工艺：先进陶瓷的成型方法也很多，有模压成型、等静压成型、注射成型、热压铸、流涎成型等，在烧结方面，温度要求更高，条件要求更严，方法也很多，有热压烧结、热等反响烧结、真空烧结、微波烧结、等离子烧结、自蔓燃烧结等，突破了传统陶瓷以炉窑为主要生产的烧结方式。
④加工：传统陶瓷一般不需要二次加工，先进陶瓷烧结成型后，能够进展切割、打孔、磨削、抛光等精细加工。
〔5、6点为资料中追加〕⑤性能应用：先进陶瓷具有不同的特殊性质和功能，如高强度、高硬度、耐腐蚀、导电、绝缘以及在磁、电、光、声、生物工程各方面具有的特殊功能，从而使其在高温、机械、电子、计算机、宇航、医学工程等各方面得到广泛的应用。
⑥显微构造：普通陶瓷主要由莫来石以及SiO2为主，而先进陶瓷那么以单一相构成。
2、与金属比，陶瓷的构造和性能特点？为什么陶瓷一般具有高强度和高硬度？答：①构造：金属内部原子间结合的化学键为金属件，陶瓷材料的原子间结合力主要为离子键、共价键或离子–共价混合键；陶瓷材料显微构造的不均匀性和复杂性〔书P1-2〕性能：优点：高熔点、高强度、耐磨损、耐腐蚀；缺点：脆性大、难加工、可靠性与重现性差〔书P2〕②原因：上述陶瓷内部的几种结合键具有很高的方向性，结合力较强，破坏化学键所需能量较大，故硬度与硬度都较高，同时陶瓷材料化学键决定了其在室温下几乎不能产生滑移或位错运动，因此很难产生塑性变型，室温下只有一个较高的断裂强度。
3、如何评价陶瓷材料的力学性能？如何提高材料力学性能？答：强度方面从抗拉、抗压、抗弯以及抗热冲击性能评价；韧性方面通过单刃开口梁法或压痕法测量评价，硬度那么主要通过维氏硬度和洛氏硬度进展评价；通过颗粒弥散、纤维及晶须强化增韧来改善陶瓷的力学性能〔求补充〕4、影响陶瓷抗热震性的因素主要有哪些？答：影响因素主要有热应力、导热系数、热膨胀系数、弹性模量、断裂能、强度和韧性等；①导热系数高，材料各局部温差较小，抗热震性较好；②热膨胀系数较小，材料内部热应力较小，抗热震性较好；③弹性模量较小，在热冲击中可以通过变形来局部抵消热应力，从而提高抗热震性；④强度大，韧性强都能使材料抗热应力而不至于破坏，改善热震性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氮化铝陶瓷绝对温度
全文共四篇示例，供读者参考
第一篇示例：
氮化铝陶瓷是一种具有极高热稳定性和化学稳定性的陶瓷材料，特别适用于高温环境下的应用。
其优异的高温性能主要得益于其高硬度、高导热性、高热震击性等特点，使其成为许多工业领域中不可或缺的材料之一。
在氮化铝陶瓷中，绝对温度是一个重要的参数，它反映了材料在高温条件下的稳定性和性能表现。
绝对温度是指在绝对零度（-273.15摄氏度）以上的温度值，主要用于描述材料在高温环境中的行为。
在氮化铝陶瓷中，绝对温度可以影响其导热性能、热膨胀系数、机械性能等多个方面的表现。
氮化铝陶瓷的绝对温度对其导热性能有着重要影响。
在高温条件下，氮化铝陶瓷的导热性能会逐渐降低，导致热传导效率下降，这可能会导致材料在高温环境下的过热和热失控现象。
在实际应用中，需要根据氮化铝陶瓷的绝对温度特性进行合理设计和选择，以确保其在高温环境下的导热性能满足要求。
氮化铝陶瓷的绝对温度还会影响其热膨胀系数。
热膨胀系数是材料在温度变化时长度或体积的增加率，对于高温环境中的氮化铝陶瓷来说，热膨胀系数的大小和变化趋势会直接影响其在高温条件下的稳
定性和可靠性。
在设计和制造高温氮化铝陶瓷器件时，需要充分考虑其绝对温度对热膨胀系数的影响，以确保其在高温环境下的性能表现符合要求。
第二篇示例：
氮化铝陶瓷是一种由氮化铝（AlN）组成的陶瓷材料，具有优异的高温性能和耐磨性。
在高温环境下，氮化铝陶瓷表现出较高的抗热震性和化学稳定性，能够在极端的温度条件下保持稳定的性能。
这使得氮化铝陶瓷成为许多高温领域的首选材料，如航空航天、化工、电子等领域。
在评估氮化铝陶瓷的绝对温度性能时，主要考察其在高温状态下的稳定性和耐热性能。
首先是稳定性，氮化铝陶瓷在高温环境下不会发生明显的结构变化或性能损失，保持材料的原有特性。
其次是耐热性，即材料能够承受的最高温度，而不发生破坏或性能下降。
氮化铝陶瓷的绝对温度主要受材料成分、制备工艺和使用环境等因素影响。
首先是材料成分，氮化铝陶瓷中氮化铝的含量、晶粒大小等都会影响材料的高温性能。
其次是制备工艺，采用不同的制备工艺会对氮化铝陶瓷的绝对温度性能产生影响。
再次是使用环境，材料在不同的高温环境下表现出不同的性能，需要根据具体应用场景选择合适的氮化铝陶瓷材料。
在实际应用中，氮化铝陶瓷的绝对温度性能是设计和选材的关键参数。
通过对氮化铝陶瓷进行高温测试和评估，可以确定材料在实际
工作条件下的耐高温能力，为工程设计提供参考依据。
也可以根据氮
化铝陶瓷的绝对温度性能优化材料制备工艺，提高材料的高温稳定性
和耐热性能。
第三篇示例：
氮化铝陶瓷是一种具有优异性能的高级陶瓷材料，其硬度高、抗
磨损、抗腐蚀等特性使其在很多高温、高压、腐蚀性环境下得到广泛
应用。
而氮化铝陶瓷的绝对温度则是其制备和应用过程中需要重点关
注的一个参数。
一、氮化铝陶瓷的基本性质
氮化铝陶瓷是一种由氮化铝（AlN）和氧化铝（Al2O3）等主要成分组成的陶瓷材料。
它具有高硬度、高强度、耐磨损、耐蚀等优良特性，在高温、高压等恶劣条件下表现出色。
氮化铝陶瓷通常用于高温、高压、耐磨损、耐腐蚀等严苛环境下的功能部件和工具。
二、氮化铝陶瓷的绝对温度
氮化铝陶瓷的绝对温度是指该材料能够承受的最高温度，也称为
热稳定性温度。
氮化铝陶瓷的绝对温度取决于多种因素，包括成分、
制备工艺、晶体结构等。
一般来说，氮化铝陶瓷的绝对温度在1000℃以上，甚至可达到2000℃以上。
三、氮化铝陶瓷的绝对温度对其应用的影响
氮化铝陶瓷的绝对温度直接影响着其在不同环境下的应用和性能
表现。
在高温环境下，氮化铝陶瓷能够保持其优异的性能，耐高温、
耐腐蚀、耐磨损等特性得以充分发挥。
在高温、高压、腐蚀性强的工
作环境中，氮化铝陶瓷能够发挥其独特优势，提高工作效率和降低维
护成本。
四、氮化铝陶瓷的制备方法与提高绝对温度的途径
为了提高氮化铝陶瓷的绝对温度，可以从以下几个方面入手：
1. 增加氧化铝的含量：氧化铝是一种常用的稳定剂，可以提高氮
化铝陶瓷的热稳定性和绝对温度；
2. 优化制备工艺：通过合理的烧结温度、压力、时间等参数来控
制晶体生长和组织结构，提高氮化铝陶瓷的晶体质量和稳定性；
3. 掺杂其他元素：在氮化铝陶瓷中引入适量的掺杂元素，可以改
善晶体结构和增强稳定性，提高绝对温度。
第四篇示例：
氮化铝陶瓷是一种高级陶瓷材料，具有优良的热性能和化学性能。
氮化铝陶瓷的绝对温度是指材料在一定条件下的绝对温度，可以反映
材料在高温环境下的稳定性和耐高温性能。
氮化铝陶瓷的绝对温度取
决于其化学成分、结构和制备工艺等因素。
氮化铝陶瓷的绝对温度主要受材料的晶体结构和晶粒大小影响。
氮化铝陶瓷属于典型的离子晶体材料，其晶体结构为类金刚石结构，
具有高度的硬度和热稳定性。
氮化铝陶瓷在高温环境下表现出色的抗
热性能和化学稳定性，具有广泛的应用前景。
氮化铝陶瓷的绝对温度可以达到2000摄氏度以上。
在这个温度下，普通金属材料已经失去了力学性能和热稳定性，无法承受极端的热环境。
而氮化铝陶瓷可以表现出优异的抗热性能和化学稳定性，具有很
强的耐高温性能，可以在极端的高温环境下稳定运行。
氮化铝陶瓷的高温稳定性和绝对温度受到材料的制备工艺的影响。
氮化铝陶瓷的制备通常采用烧结工艺，通过高温烧结使氮化铝粉末形
成致密的陶瓷坯体。
在制备过程中，控制烧结温度、压力和时间等参
数可以影响氮化铝陶瓷的晶粒尺寸和晶体结构，进而影响其绝对温度
和高温性能。
随着科学技术的不断发展和进步，氮化铝陶瓷的制备工艺也在不
断完善。
目前，通过添加其他元素或采用新的工艺方法，可以进一步
提高氮化铝陶瓷的绝对温度和高温稳定性，扩大其应用范围和市场潜力。
