烧结矿生产工艺流程图
烧结作业区工艺流程图
烧结作业区工艺流程图一、 管理步骤来料验收-----卸车储备-----混匀布料、混匀供料-----烧结生产二、 流程图1、 验收2、 储备3、混匀布料、供料工艺a 、铁料4、烧结工艺石灰石（0-3 mm）焦粉（0-3 mm）作业区以创建“书香型”作业区、全力打造视觉文化为目标，提出“科学管理、管理科学”的全新理念，统筹安排生产工作，坚持纵向贯穿、横向协同的管理思路，加强生产协调的核心作用，操纵好各生产工序的稳固，服务好其它作业区的保供、做到各工序间的无缝连接，保证产品质量，并与先进行业指标对标挖潜，寻找差距、降低成本、创新工艺、提升产品质量。
打造烧结先进的指标，构建与谐顺畅的生产流程，使烧结机利用系数突破1.30 t/㎡·h已达1.482t/㎡·h，年产量163万吨，且各项指标都在接近全国最高指标水平，基本满足高炉正常生产。
先将各流程做一简单的介绍：1、从PL-2皮带把混匀矿打到配料室1#、2#、3#、4#铁料仓；2、从白灰窑把-3mm粒级大于85%以上的生石灰通过手动葫芦吊打入配料室11#生石灰仓；3、通过PL-6皮带将-3mm粒级大于85%的石灰石打入配料室9#、10#仓；4、通过PL-3皮带将-3mm粒级在80%-85%的焦粉打入配料室7#、8#仓；5、按正常配比将混匀矿、焦粉、石灰石、生石灰、烧结返矿通过PL-12、Z4-1、H-1运输到一次混合机里面，在混合机加水、混匀通过ZL-1皮带运输到制粒机，在制粒机配加蒸汽以提高料温；物料（混合料）在制粒机里面混匀制粒6分钟通过Z5-1、S-1皮带，在通过梭布小车均匀布料到烧结小矿槽。
6、在烧结机上先布一层粒级10-20mm的烧结矿10mm作为底料，混合料在通过圆辊及六辊布料到烧结机，料层布到650mm,在通过圧料器把料通过点火器点火烧结。
7、混合料在烧结机上烧结50分钟左右，通过单齿辊破碎到环冷机，在环冷机冷却1个小时左右，通过Z6-1、LS-1在成品筛分室通过振动筛将-5mm 烧结返矿通过Z2-1、PL-9、PL-10皮带运输到配料室5#、6#仓内；将10-20mm烧结矿通过Z5-2、Z7-1、S-2皮带打到底料仓；将大于20mm粒级烧结矿通过Z8-1输送到高炉8、在烧结上料之前先开启机头、机尾电场及主抽风机。
烧结生产工艺流程图
烧结生产工艺流程图烧结工艺流程一、我厂烧结机概况：我厂90M2带式抽风机是有冶金设计研究总院设计。
设计利用系数为1.57t/m·h。
（设备能力为2.0 t/m·h）作业率90.4%，年产烧结矿224万吨。
产品为冷烧结矿；温度小于120℃；粒度5—150mm；0—5mm粉末含量小于5%；TFe55%；FeO小于10%；碱度2.0倍。
配料采用自动重量配料强化制粒烧结工艺。
厚料层烧结、环式鼓风冷却机冷却烧结矿。
冷烧结矿经整粒筛分；分出冷返矿及烧结机铺底料和成品烧结矿。
选用了高效主抽风机等节能设备，电器控制及自动化达到国同类厂先进水平，采用以PLC为核心的EIC控制系统，构成仪电合一的计算机控制系统。
仪表选用性能良好的电动单元组合仪表智能型数字显示仪表等，对生产过程的参数进行指示；记录；控制；自动调节，对原料成品及能源进行计量，在环境保护方面采用静电除尘器，排放浓度小于100mg/m3，生产水循环使用，实现全厂污水零排放。
采取多项措施对薄弱环节设备采用加强型及便于检修的设备，关键部位设电动桥式吊车，有储存时间8小时的成品矿槽以提高烧结机作业率，使烧结和高炉生产互不影响。
二、什么叫烧结工艺：烧结工艺就是按高炉冶炼的要求把准备好的铁矿粉、熔剂、燃料及代用品，按一定比例经配料、混料、加水润滑湿。
再制粒、布料点火、借助风机的作用，使铁矿粉在一定的高温作用下，部分颗粒表面发生软化和熔化，产生一定的液相，并与其他末熔矿石颗粒作用，冷却后，液相将矿粉颗粒粘成块这个过程为烧结工艺。
三．烧结的方法按照烧结设备和供风方式的不同烧结方法可分为：1）鼓风烧结如：烧结锅、平地吹；2）抽风烧结：①连续式如带式烧结机和环式烧结机等；②间歇式如固定式烧结机有盘式烧结机和箱式烧结机，移动式烧结机有步进式烧结机；3）在烟气中烧结如回转窑烧结和悬浮烧结。
四．烧结矿的种类：CaO/SiO2小于1为非自熔性烧结矿；碱度为1-1.5是自熔性烧结.矿碱度为1.5~2.5是高碱度烧结矿；大于2.5是超高或熔剂性烧结矿。
烧结生产工艺流程
烧结工艺1 含铁原料、熔剂和燃料1．1 含铁原料所用含铁原料有精矿、粉矿、除尘灰、轧钢皮等等。
各种含铁原料均在原料场内储存，用装载机输送到烧结系统配料室。
1．2 熔剂烧结机用熔剂为生石灰、石粉和白云石。
合格的生石灰用汽车运至烧结配料室，用压缩空气送至生石灰配料槽。
石粉及白云石用汽车运至烧结配料室料槽。
1．3 燃料1．3．1 固体燃料烧结用固体燃料为焦粉及无烟煤，由汽车运入烧结厂区，于燃料准备间储存和破碎，破碎后粒度3～0mm占80%的合格燃料经转运送至配料室。
1．3．2 气体燃料烧结点火使用热值为3349～4187KJ/m3的高炉煤气2、工艺流程及车间组成烧结机系统工艺流程见图2-1。
烧结机系统工艺车间有：燃料准备间、配料室、一次混合、二次混合、烧结室、带冷机、筛分室、成品矿槽、主抽风机室、主电除尘器、水泵房、转运站及通廊运输系统等。
2．1 燃料准备间烧结生产用燃料为焦粉及无烟煤，入厂粒度40～0mm，由汽车运入厂区，于燃料准备间储存，燃料破碎为2台Φ900×700四辊破碎机。
燃料直接通过大倾角皮带机输入燃料矿仓，先通过滚筛筛除大块粒度燃料，再通过仓下皮带送入四辊破碎机进行细破。
燃料经破碎后，3～0mm部分占80%以上，经皮带转运送至配料室燃料槽。
2．2 配料室配料室按单列式布置，配料槽内各种原料的贮存时间都在4h以上，满足工艺生产对贮存时间的要求。
原矿采用自卸汽车或装载机向各配料槽给料。
燃料、冷返矿采用固定可逆胶带机向燃料、冷返矿配料槽给料。
熔剂采用汽车运到配料槽。
含铁料、石粉、白云石、返矿采用振动漏斗、圆盘给料机、皮带秤作为给料和配料设备，圆盘给料机变频调速；燃料采用振动漏斗、皮带秤作为给料和配料设备，皮带秤变频调速；生石灰采用细灰闸门、回转给料机、螺旋电子秤、生石灰配消器作为给料、配料和消化设备，回转给料机变频调速。
各种物料可按配料比例定量给出所要求的物料，实现自动配料。
2．3 一次混合设置1台Φ3×9m圆筒混合机，安装角度2°，混合时间为2.19min，填充率为8.99%。
烧结工艺说明
烧结工艺烧结是粉末或粉末压坯加热到低于其中基本成分的熔点的温度，然后以一定的方法和速度冷却到室温的过程。
烧结的结果是粉末颗粒之间发生粘结，烧结体的强度增加，把粉末颗粒的聚集体变成为晶粒的聚结体，从而获得所需的物理、机械性能的制品或材料。
1.低温预烧阶段在此阶段主要发生金属的回复及吸附气体和水分的挥发，压坯内成形剂的分解和排除等。
2.中温升温烧结阶段此阶段开始出现再结晶，在颗粒内，变形的晶粒得以恢复，改组为新晶粒，同时表面的氧化物被还原，颗粒界面形成烧结颈。
3.高温保温完成烧结阶段此阶段中的扩散和流动充分的进行和接近完成，形成大量闭孔，并继续缩小，使孔隙尺寸和孔隙总数有所减少，烧结体密度明显增加。
烧结生产工艺流程[1]1.烧结的概念将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。
2. 烧结生产的工艺流程目前生产上广泛采用带式抽风烧结机生产烧结矿。
烧结生产的工艺流程如图2—4所示。
主要包括烧结料的准备，配料与混合，烧结和产品处理等工序。
抽风烧结工艺流程烧结原料的准备①含铁原料含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。
一般要求含铁原料品位高，成分稳定，杂质少。
②熔剂要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm的占90％以上。
在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。
③燃料主要为焦粉和无烟煤。
对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。
对入厂烧结原料的一般要求见表2—2。
入厂烧结原料一般要求配料与混合①配料配料目的：获得化学成分和物理性质稳定的烧结矿，满足高炉冶炼的要求。
常用的配料方法：容积配料法和质量配料法。
容积配料法是基于物料堆积密度不变，原料的质量与体积成比例这一条件进行的。

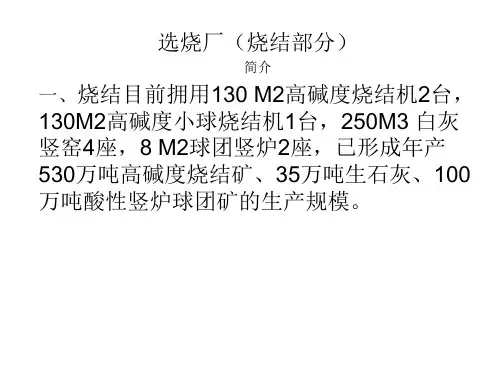

烧结机工艺流程图
与布入生球量基本平衡
• 焙烧过程：由冷却带进行热交换所产生的约 300～500℃的热风通过导风墙对布在竖炉烘干 床上的生球进行干燥脱水，再经热废气预热氧 化后以一定的速度向下移动到焙烧带，设在竖 炉两侧的燃烧室燃烧高炉煤气产生1000±20℃ 高温气体从火口喷入炉内对生球进行高温氧化 焙烧，Fe3O4氧化焙烧过程放热，使焙烧带温 度高达1200～1300℃，进行高温固结，再经过 均热带进行均热定型后完成全部固结过程，固 结后的球团进入到冷却带与由下往上鼓入的冷 却风进行热交换而得到冷却，冷却到约500℃ 后的球团矿从竖炉底部经齿辊卸料机排出
• 工艺流程图ห้องสมุดไป่ตู้
铁料 粘结剂
配料
混匀干燥
润磨
造球
高炉
冷却
竖炉
生球筛分
粉
• 原料系统：原料有磁铁精矿、粘结剂（膨润土） 和燃料。 • 配料系统：将一种或两种磁铁精矿和膨润土按 一定比例进行配合 。 • 混匀干燥系统 ：由于受到来料条件的限制，运 至球团生产的精矿水份往往要高于造球所需的 适宜水份，精矿水份较大的情况下，会给球团 矿生产的造球作业带来不利的影响，生球粒度 偏大且强度差；水份太大时甚至无法造球。为 了获得合格的生球，必须在球团生产工艺中设 置烘干系统，以保证精矿在造球时达到适宜的 水份，以提高生球的产质量
• 冷却系统 ：由振动给料机排到的竖 炉热球团矿温度一般在500～700℃， 不便于皮带的运输和储存，需采用 36m2轻型带式冷却机进行二次冷却 到150℃以下，然后由耐热胶带运 输至成品矿槽进行储存，再送至高 炉进行冶炼
白灰窑
• 工艺原理：石灰竖窑生产冶金石灰是通过 焦碳的燃烧提供大量的热量，将石灰石加 热至1150～1200℃进行煅烧，使石灰石中 的碳酸钙产生分解，放出二氧化碳，生成 氧化钙的过程
烧结炼铁工艺流程
200m2烧结生产工艺流程
落地
28ｍ2烧结机生产工艺流程示意图
O2炼铁生产工艺流程示意图
炼钢生产工艺流程示意图
球团工艺流程一般包括:精矿和膨润土的接受及准备；配料、混合、造球；生球筛分；生球布料；生球的干燥、预热、焙烧和冷却；筛分；成品球团矿的贮存及输出。
球团生产过程系由数个连续进行的工序所组成，每道工序都是一个在不同类型的设备上进行的完整工艺过程。
烧结生产工艺流程一般包括：原燃料接受，贮存及熔剂、燃料的准备，配料，混合，点火烧结，烧结饼破碎，热返矿筛分及冷却，成品烧结矿筛分及冷矿破碎，铺底料、成品烧结矿的贮存及运出，返矿贮存等工艺环节。
炼铁生产工艺流程一般包括：入炉原料（烧结矿、球团矿、焦碳、焦丁、块矿、熔剂）的接受、贮存与筛分准备工序；入炉原料的装料及入炉；煤粉的接受、贮存与加工、输送；加热炉提供热风鼓入高炉，出铁水、出渣及煤气、炉尘、返矿粉的排放与回收。
烧结、球团、白灰生产工艺流程
烧结、球团、白灰生产工艺流程2.6.1 烧结工艺烧结生产工艺流程为：（1）原料准备烧结所需的含铁原料在原料场经过混匀，由供料系统输送至烧结配料间，贮存在混匀料配料矿槽内；石灰粉和白云石粉由汽车运至烧结厂熔剂受矿槽，通过带式输送机卸入各自配料槽中；生产所用的熔剂生石灰粉由密封罐车运至配料室，用压缩空气输送至生石灰配料槽内；高炉返矿由汽车运输至配料室返矿仓内。
烧结用的固体燃料为＜10mm的碎焦和无烟煤，燃料通过汽车送到受料槽，再由斗式提升机及带式输送机给至燃料破碎室的料槽中。
本项目燃料破碎系统由两个部分构成，每部分各由对辊破碎机和四辊破碎机组成。
本项目采用粗、细两段破碎流程，固体燃料首先进入第一段对辊破碎机进行粗破，破碎至0-20mm，然后进入第二段四辊破碎机进行细破，破至0-3mm粉料占90%以上，破碎后粒径合格的固体燃料送至燃料仓贮存。
（2）配料、混料混匀铁精粉、熔剂、燃料、返矿按设定的配料比例在配料室自动称量配料，配好的原料由胶带机送至混合室进行混料。
烧结采用二次混料，混合设备均为圆筒混合机。
一次混合主要是完成原料的混匀和加湿，二次混合主要是进行混匀制粒，使混合料中＞3mm料球含量在80%以上，确保烧结料层具有良好的透气性，同时通入蒸汽预热混合料，以提高混合料料温。
（3）铺底料与布料为保护台车篦条，降低烟气含尘量，并使混合料烧结均匀，烧结机采用铺底料工艺。
铺底料烧结矿粒度为10-20mm，厚度为20-30mm，由摆动漏斗均匀地将底料布在烧结机台车上。
经二次混合的混合料由胶带机运至烧结室，经梭式布料器布至烧结机混合料矿槽内，再经圆辊给料机及六辊布料器将混合料布到烧结机台车上。
（4）点火抽风烧结烧结机点火以高炉煤气为燃料，点火温度约1100℃，布至台车上的混合料经点火后，料层中的燃料在烧结抽风机负压作用下自上而下逐渐燃烧，固结生成烧结矿。
（5）烧结矿卸料、冷却烧结机生产的烧结矿采用抽风环式冷却机进行冷却，烧成的烧结矿自烧结机机尾卸至单辊破碎机，破碎后的烧结矿，通过环冷机给料斗，落入环冷机进行冷却。
烧结及工艺流程
MgO 3.08 4.75 2.96 38.00 9.14 0.33 0.63 0.47 0.38
邢台德龙钢铁烧结厂
焦粉通过四辊破碎机进行破碎，并通过皮带输送到原料 料仓，其他原料直接由天车运至料仓，通过计算，按一 定的配料比进行自动配料，通过配料皮带输送至混料皮 带；混合料配加各除尘产物，并输送至一次混合机，经 一次混合机混匀、加水润湿，经皮带输送至二次混合机， 进行充分混匀、制粒，再由皮带运送至混合料矿槽；混 合料通过圆辊与多辊布料机，布到台车上，并适当平料。 布好的混合料进行点火并通过抽风作用，使混合料中的 焦粉燃烧，产生高温，混合物软化或熔化，生成液相， 随温度降低，液相冷却而凝固成块；抽风烧结完毕后， 经单辊破碎机将烧结料破碎，再经环式冷却机，通过鼓 风进行冷却，冷却完毕后通过振动筛进行筛分、整粒后 直接进入成品仓，最后经皮带送至高炉。
它对烧结过程及烧结矿产量、品质影响很大。 烧结燃料是指在烧结料层中燃烧的固体燃料，常用
的是焦粉和无烟煤粉，我厂主要使用焦粉。 对烧结所使用的固体燃料总的要求是：固定碳含量
高、挥发分、灰分、硫含量要低。
邢台德龙钢铁烧结厂
三、烧结工艺流程
烧结生产过程就是根据炼铁的要求，将细粒的含铁 原料、熔剂、燃料进行配料、混合造球、铺料点火、抽 风烧结，而后再降温固结，经破碎筛分、冷却整粒后把 成品烧结矿运往高炉。
41.5 Al2O3
SiO2 0.52 0.36 0.15 0.21 0.20 0.73 1.13 0.85 1.17 0.28 5.59 2.74
烧结矿的生产工艺流程
烧结矿的生产工艺流程烧结矿是通过将铁矿石与一定比例的焦炭混合后，在高温下进行热处理而得到的一种矿石。
烧结矿是铁矿石的一种重要形式，其用途广泛，能够作为高质量铁矿石用于炼铁。
烧结矿的生产工艺流程通常包括以下几个环节：铁矿石的选矿、研磨、混合、烧结、冷却和贮存等。
首先，铁矿石的选矿是烧结矿生产的第一步。
在选矿过程中，根据铁矿石的性质和成分，选取合适的方法进行矿石的处理，以去除其中的杂质和非矿物质。
接下来，经过选矿后的铁矿石需要进行研磨处理。
研磨的目的是将矿石粉碎成合适的粒度，以提高矿石的反应活性。
矿石经过研磨后的颗粒大小一般控制在几毫米至几十微米之间。
然后，研磨后的铁矿石通过输送设备进入混合的环节。
在混合环节中，铁矿石与焦炭按照一定的比例混合在一起。
焦炭的加入可以加强矿石的还原性能，并提高烧结矿的质量。
混合后的铁矿石和焦炭进入烧结机进行烧结。
烧结机是烧结矿生产过程中最重要的设备之一，它是将混合后的原料在高温下进行热处理，形成块状焦炭团和硬固状烧结矿。
烧结过程中，原料在高温下发生了一系列的物理和化学变化。
矿石中的铁氧化物还原为铁金属，并与焦炭中的碳反应生成一定比例的铁碳化合物。
同时，原料之间还发生了部分熔融，使得原料在烧结机内形成了一定的结合力。
经过烧结机的热处理后，烧结矿需要经过冷却过程。
冷却的主要目的是使烧结矿迅速降温，以防止烧结矿在运输和贮存过程中出现结晶熔融现象。
冷却一般采用自然冷却或人工冷却的方式。
最后，烧结矿会被贮存起来，待用。
烧结矿贮存一般采用敞开式堆放或封闭式仓储，以保证烧结矿的质量和稳定性。
总的来说，烧结矿的生产工艺流程包括选矿、研磨、混合、烧结、冷却和贮存等环节。
这些环节相互协作，共同完成了烧结矿的生产。
通过这一系列的工艺流程，可以得到高质量的烧结矿，为后续的炼铁工艺提供优质的原料。
烧结矿的工艺流程
烧结矿的工艺流程
《烧结矿的工艺流程》
烧结矿是一种常用的铁矿石加工产品，通过一系列工艺流程制备而成。
以下是烧结矿的工艺流程：
1. 矿石破碎：首先，原料矿石经过粗破碎、中破碎和细破碎等步骤，将矿石粉碎成适当的颗粒大小。
2. 矿石混合：将不同种类、不同品位的矿石按一定的配比混合均匀，以确保最终产品的品质。
3. 预处理：将混合好的矿石进行焙烧、还原等处理，去除其中的杂质和硫磷等有害成分。
4. 精矿制备：将预处理后的矿石在球磨机中进行湿式粉碎，得到细粉末。
5. 烧结：将精矿放入烧结机中进行热处理，使矿石颗粒结合成块，形成烧结矿。
6. 冷却：经过热处理后的烧结矿需要进行冷却，将其温度降至室温，以便后续储存和运输。
以上便是烧结矿的主要工艺流程。
通过以上步骤，原始的矿石得以精炼和加工，最终制备成为使用于炼铁过程中的烧结矿产品，为铁矿石加工提供了重要的技术支持。
