2. 波峰焊的工艺流程：2.1 工艺概述：波峰焊是一种常见的电子组装焊接工艺，通过在预加热区域提前熔化外部预浸涂剂以及将待焊接的元件引入波峰区域进行焊接来完成焊接过程。
该工艺适用于大量生产以及高密度电子组装制造领域。
2.2 设备和材料准备：在进行波峰焊之前，需要准备相应的设备和材料。
首先是波峰焊机器，包括预加热区、波峰区、传送装置等。
其次是焊锡合金棒，也称为波峰锡，通常采用铅锑合金或无铅环保合金。
此外，还需准备沾有助焊剂的载体。
2.3 准备焊接接头：在进行波峰焊之前，需要准备好待焊接的元件以及基板。
首先，在基板上布置并固定待连接元件，并确保元件与基板之间有一定的间距。
然后，清洁和处理连接表面，确保其干净且无氧化物。
以上是波峰焊的工艺流程的简述，下面我们将详细介绍波峰焊的步骤和要点。
3. 波峰焊的步骤和要点：波峰焊是一种常用的电子焊接方法，其工艺流程包括以下几个步骤和要点：3.1 上浸涂剂：在进行波峰焊之前，需要先将焊接接头上的浸涂剂均匀地涂抹在焊接区域。
波峰焊操作规程
波峰焊操作规程波峰焊是一种常用于电子元器件的焊接方式，主要应用于印刷电路板（PCB）的组装过程中。
波峰焊操作规程是指在进行波峰焊工艺时所需要遵守的规范和操作流程。
下面是一份关于波峰焊操作规程的大致内容，以供参考：一、工艺流程1. 前期准备：- 检查设备的工作状态和焊接工具的完好程度。
- 检查焊接材料的存放情况，确保其质量和数量。
- 清洁焊接区域，确保无灰尘和杂物。
2. PCB准备：- 检查PCB的尺寸和表面的平整程度。
- 清洁PCB的表面，确保无油污或划痕。
- 检查PCB上的元器件位置是否正确，无误差。
3. 准备焊接材料：- 检查焊盘的质量，确保无翘曲、斑点或孔隙。
- 配置焊接剂，确保其粘稠度和涂覆面积适当。
4. 设定焊接工艺参数：- 根据焊接材料和PCB的要求，设定合适的焊接温度和时间。
- 确保焊接参数的准确性和稳定性。
5. 进行焊接：- 将PCB放置在焊接机上，并根据设备的要求夹紧。
- 使用自动或手动程序，将PCB送入预热区。
- 当PCB达到预设的焊接温度时，将其送入波峰区。
- PCB在波峰区停留适当时间，以确保焊接质量。
- 将焊接完成的PCB从波峰区取出，静置冷却。
6. 检查和维护：- 对焊接后的PCB进行视觉和功能检查，确保焊接质量良好。
- 定期检查和维护设备，确保其正常工作。
二、安全注意事项1. 防止触电：- 确保设备与电源接地，避免触电危险。
- 禁止将湿手或带有金属物品接近设备。
2. 防止火灾：- 防止焊接工作区域附近存在易燃物品。
- 注意焊接过程中的渣滓和烟尘，防止引发火灾。
3. 防护措施：- 确保焊接工作区域通风良好，避免吸入有害气体。
- 在进行焊接时，佩戴防护眼镜、手套和工作服等防护设备。
4. 废弃物处理：- 将焊接过程中产生的废弃物，如焊渣和焊剂，分类储存并妥善处理。
三、质量控制1. 密封性：- 确保焊接后的焊点完整且牢固，防止出现短路和断路。
- 使用无腐蚀性的焊剂，避免产生腐蚀性物质。
pcb板波峰焊工艺
PCB板波峰焊工艺一、波峰焊工艺概述1.1 什么是波峰焊波峰焊是一种常用的电子组装技术，用于将电子元件连接到印刷电路板（PCB）上。
该工艺通过将预先涂覆有焊膏的PCB板放置在波峰焊机上，使焊点浸入并与电子元件连接。
波峰焊工艺高效且可靠，因此被广泛应用于电子制造业。
1.2 PCB板波峰焊的重要性波峰焊工艺对于电子产品的质量和可靠性至关重要。
优秀的波峰焊工艺可以确保焊点的稳定性和连接的牢固性，减少电子元件脱落和焊接缺陷的风险。
一个良好的波峰焊工艺将为产品的长期使用提供良好的信号传输和电气性能。
二、PCB板波峰焊步骤2.1 准备工作在进行波峰焊之前，需要进行准备工作，包括以下方面： 1. 确保焊接设备（波峰焊机）正常工作。
2. 准备好所需的焊膏和PCB板。
3. 清洗PCB板以去除任何污垢或氧化物，以确保更好的焊接结果。
2.2 设定焊接参数在进行波峰焊之前，需要设定合适的焊接参数，以确保焊接过程的稳定性和焊点质量。
常见的焊接参数包括： 1. 波峰高度：控制焊接波峰的高度，以适应不同尺寸和形状的元件。
2. 焊接速度：控制焊接波峰移动的速度，影响焊接时间和质量。
3. 通风量：确保焊接过程中的适当通风，以排除焊接产生的烟雾和有害气体。
2.3 焊接过程波峰焊过程如下： 1. 将经过贴片组装的PCB板安放在波峰焊机上，确保定位准确。
2. 启动波峰焊机，让焊盘预热至合适的温度。
3. 通过传动装置将PCB板在焊盘上移动，使电子元件的引脚经过波峰焊盘。
4. 当引脚通过波峰时，焊膏会被熔化并涂覆在引脚上，形成焊点。
5. 通过冷却装置对焊点进行冷却，固化焊点。
2.4 检测和修正完成波峰焊后，需要进行焊接质量的检测和修正。
常见的方法有： 1. 目测检查焊点的外观，确保焊点光滑、良好的连接且没有缺陷。
2. 使用X射线检测或红外热成像仪来检测焊点的可靠性和热分布情况。
3. 如有必要，进行焊点重熔或补焊，以保证焊点质量。
波峰焊基本工艺作业流程说明

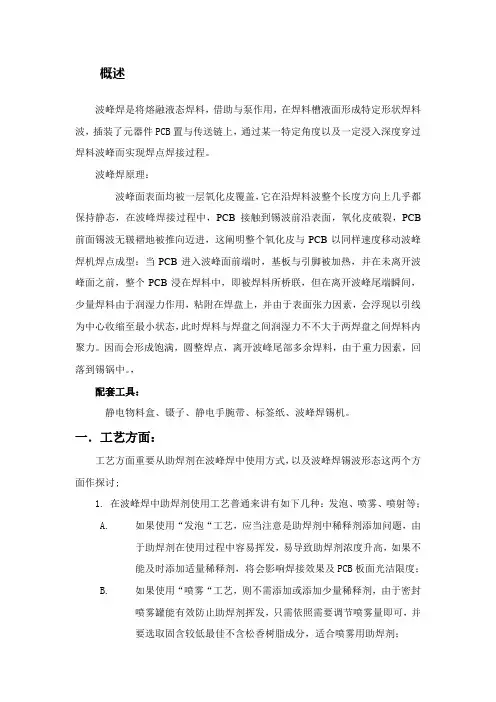

概述波峰焊是将熔融液态焊料，借助与泵作用，在焊料槽液面形成特定形状焊料波，插装了元器件PCB置与传送链上，通过某一特定角度以及一定浸入深度穿过焊料波峰而实现焊点焊接过程。
波峰焊原理：波峰面表面均被一层氧化皮覆盖，它在沿焊料波整个长度方向上几乎都保持静态，在波峰焊接过程中，PCB接触到锡波前沿表面，氧化皮破裂，PCB 前面锡波无皲褶地被推向迈进，这阐明整个氧化皮与PCB以同样速度移动波峰焊机焊点成型：当PCB进入波峰面前端时，基板与引脚被加热，并在未离开波峰面之前，整个PCB浸在焊料中，即被焊料所桥联，但在离开波峰尾端瞬间，少量焊料由于润湿力作用，粘附在焊盘上，并由于表面张力因素，会浮现以引线为中心收缩至最小状态，此时焊料与焊盘之间润湿力不不大于两焊盘之间焊料内聚力。
因而会形成饱满，圆整焊点，离开波峰尾部多余焊料，由于重力因素，回落到锡锅中。
，配套工具：静电物料盒、镊子、静电手腕带、标签纸、波峰焊锡机。
一．工艺方面：工艺方面重要从助焊剂在波峰焊中使用方式，以及波峰焊锡波形态这两个方面作探讨;1.在波峰焊中助焊剂使用工艺普通来讲有如下几种：发泡、喷雾、喷射等；A.如果使用“发泡“工艺，应当注意是助焊剂中稀释剂添加问题，由于助焊剂在使用过程中容易挥发，易导致助焊剂浓度升高，如果不能及时添加适量稀释剂，将会影响焊接效果及PCB板面光洁限度；B.如果使用“喷雾“工艺，则不需添加或添加少量稀释剂，由于密封喷雾罐能有效防止助焊剂挥发，只需依照需要调节喷雾量即可，并要选取固含较低最佳不含松香树脂成分，适合喷雾用助焊剂；C.由于“喷射“时容易导致助焊剂涂布不均匀，且易导致原材料挥霍等因素，当前使用喷射工艺已不多。
2.锡波形态重要分为单波峰和双波峰两种；A.单波峰：指锡液喷起时只形成一种波峰，普通在过一次锡或只有插装件PCB时所用；B.双波峰：如果PCB上既有插装件又有贴片元器件，这时多用双波峰，由于两个波峰对焊点作用较大，第一种波峰较高，它作用是焊接；第二个波峰相对较平，它重要是对焊点进行整形；二．有关参数波峰焊在使用过程中常用参数重要有如下几种：1.预热：A.“预热温度“普通设定在90-110度，这里所讲“温度”是指预热后PCB板焊接面实际受热温度，而不是“表显”温度；如果预热温度达不到规定，则易浮现焊后残留多、易产生锡珠、拉锡尖等现象；B、影响预热温度有如下几种因素，即：PCB板厚度、走板速度、预热区长度等；B1、PCB厚度，关系到PCB受热时吸热及热传导这样一系列问题，如果PCB 较薄时，则容易受热并使PCB“零件面”较快升温，如果有不耐热冲击部件，则应恰当调低预热温度；如果PCB较厚，“焊接面”吸热后，并不会迅速传导给“零件面”，此类板能通过较高预热温度；B2、走板速度：普通状况下，建议把走板速度定在1.1-1.2米/分钟这样一种速度，但这不是绝对值；如果要变化走板速度，普通都应以变化预热温度作配合；例如：要将走板速度加快，那么为了保证PCB焊接面预热温度可以达到预定值，就应当把预热温度恰当提高；B3、预热区长度：预热区长度影响预热温度，在调试不同波峰焊机时，应考虑到这一点对预热影响；预热区较长时，温度可调较接近想要得到板面实际温度；如果预热区较短，则应相应提高其预定温度。
波峰焊工艺流程
温故知新 ➢1.施工图构成
3.1.1采暖工程施工图
（5）采暖平面图
（7）施工详图
在供暖平面图和系统图上表达不清楚、用文字也无法说明的地方，可用详图画出，包 括节点图、大样图和标准图。
温故知新
3.1.1采暖工程施工图
➢2.采暖施工图的表示方法
（1）系统编号
采暖两个及以上的不同系统时，应进行系统编号。 采暖系统编号、入口 编号，应由系统代号和顺序号组成，如下图所示
温故知新 ➢2.采暖施工图的表示方法
温故知新
3.1.1采暖工程施工图
➢1.施工图构成
（3）图例
采暖施工图中的管道及附件、管道连接、阀门、采暖设备及仪表等，采用《暖 通空调制图标准》中统一的图例表示，凡在标准图例中未列入的可自设，但在 图纸上应专门画出图例，并加以说明。下页表摘录了《暖通空调制图标准》中 的部分图例。
（4）主要设备材料表
室内供暖平面图表示建筑各层供暖管道与设备的平面布置。内容包括： 采暖管道系统的干管、立管、支管的平面位置、走向、立管编号和管道 安装方式；散热器平面位置、规格、数量及安装方式（明装或暗装）； 采暖干管上的阀门、固定支架以及与采暖系统有关的设备（如膨胀水箱 、集气罐、疏水器等平面位置、规格、型号等）；热媒入口及入口地沟 情况，热媒来源、流向及与室外热网的连接等。
3.1.1采暖工程施工图
（2）采暖系统管道标高、管径、尺寸标注
1）在无法标注垂直尺寸的图样中，应标注标高。标高应以m为单位，并应精 确到cm或mm。

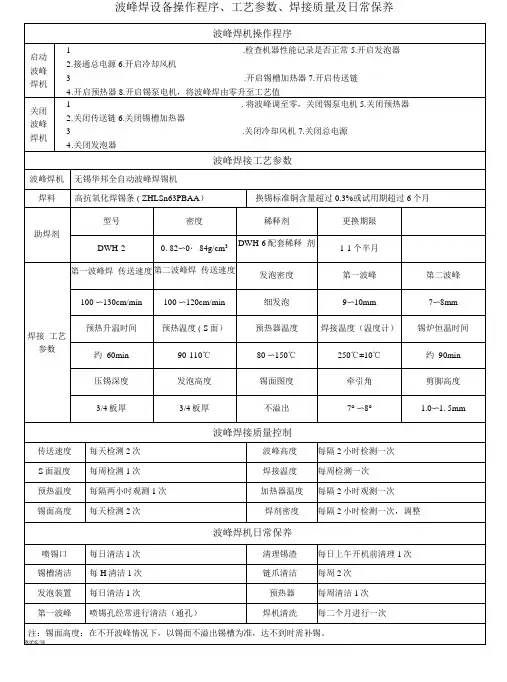

波峰焊设备操作程序、工艺参数、焊接质量及日常保养
