ZYJ-7提速道岔工作原理及故障处理简介
外 锁 闭 装 置 示 意 图
二、外锁闭装置工作原理
工作过程分为解锁、转换、锁闭三个阶 段
（1）、外锁闭装置的解锁
锁闭杆移动，带动锁钩移动， 通过尖轨连接铁使斥离尖轨向 密贴方向移动；同时对于密贴 尖轨，锁闭杆凸台滑入锁钩缺 口，密贴尖轨解锁，两尖轨同 时移动。
（2）、外锁闭装置的转换
两尖轨继续同时移动，原斥离 尖轨密贴并开始锁闭，原密贴 尖轨继续移动；
(2)ZYJ7表示电路工作原理
表示电路接通电路
• ZYJ7道岔定位表示电路接通公式（1,3闭合）： DJZ220→RD4→BD1-7I1→BD1-7I2→DJF220. • 直流通路：BD1-7II3→R1000Ω→1DQJ缓放 ↓→2DQJ131→2DQJ132→1DQJF↓→2DQJ111→2DQJ1 12→FX2→主机电缆盒2#→主机43→主机33→主机34→ 主机15→主机16→主机电缆盒7#→付机电缆盒7#→付机 43→付机33→付机34→付机15→付机16→付机电缆盒 3#→Z→R300→付机电缆盒1#→付机35→付机36→付机 电缆盒12#→主机电缆盒12#→主机36→主机35→电机 φ2→电机φ1→主机电缆盒1#→FX1→1DQJ缓放↓→BD17II4. • 交流通路：BD1-7II3→R1000Ω→1DQJ缓放 ↓→2DQJ131→2DQJ132→DBJ4-1→FX4→主机电缆盒 4#→主机21→主机11→主机12→主机42→电机φ3→电机 φ1→主机电缆盒1#→FX1→1DQJ缓放↓→BD1-7II4.
• 当1DQJ励磁电路故障排除后，继续按压控制按钮，操作 道岔后道岔表示灯灭灯后（显示状态改变），恢复原状态 显示，说明2DQJ未转极，可能2DQJ转极电路故障。因为 2DQJ转极时，1DQJF和TJ同时工作，所以在判断2DQJ 转极电路时首先要判断IDQJF电路与TJ计时电路是否都正 常工作。（1）检查1DQJF电路仍然利用电压点测法进行 检查，此时1DQJ要保证在吸起状态。（2）TJ计时的检查 方法相同，值得注意的一点：TJ是缓吸继电器，所以此时 TJ仍在落下状态。（3）在确定1DQJF和TJ电路正常及组 合架侧面端子有24V电源的条件下，仍然利用电压法检查： 通过借用负电查找正电的思路,将负表笔连接侧面端子0610,正表笔点测2DQJ转极电路，仍以定位为例，负表笔接 负电，正表笔点测SJ11-12、DTR31-32、1DQJ3-4、 2DQJ141-142、侧面端子03-2、2DQJ1-2、1DQJF41-42， 若某一点无24VDC，则可判断该点断开。
六、电路故障处理分析
启动电路分析：
• 以道岔在定位为例，按压反操控制按钮，操作道岔后道岔 表示灯不灭（道岔显示状态不变），可能是1DQJ故障。 具体方法：首先检查1DQJ的3-4线圈是否有直流24V电压。 如果有，说明1DQJ故障，则需要更换该继电器；如果没 有，说明该继电器工作良好，要进一步检查其励磁电路其 他继电器及线路。检查SJ、DTR、FCJ是否吸起，若没有 吸起，检查组合架侧面端子有无24V直流送出，再用电压 法逐级检查断点，若都吸起，则继续用电压法逐级检查 IDQJ励磁电路相应继电器和驱动线路：以1DQJ3-4线圈 为分界点，分别检查其励磁电路：（1）负表笔接负电， 正表笔点测SJ11-12、DTR31-32、侧面端子03-2。（2） 正表笔接正电，负表笔点测FCJ11-12（此时按压FCA）、 DTR21-22、侧面端子03-2、2DQJ142-141。此故障现象 针对于1DQJ励磁电路。
（3）、外锁闭装置的锁闭
原斥离尖轨锁闭完毕，原密贴 尖轨继续移动并到达规定位置， 外锁闭完成一个解锁、转换、锁 闭过程。
三、油路系统工作原理。
油路系统主要有油泵 、油缸、 启动油缸、溢流阀、单向阀、 调节阀、滤油器、油管和油 箱组成
ZYJ7型电动液压转辙机油路系统工 作原理
当电机带动油泵逆时针方向旋转时，油 泵从油缸右侧腔内吸入液压油，泵出的 高压油使油缸左侧腔内为高压，此时油 缸向左移动。当油缸移动到极端位置， 停止动作时，油泵从右边的单向阀吸入 液压油，泵出的高压油经左边的滤油器 和溢流阀流回油箱。若电机带动油泵顺 时针方向旋转时，与上述方向相反。Biblioteka (1)ZYJ7启动电路工作原理
启动电路接通电路
• ZYJ7道岔定到反启动电路接通公式（1,3闭合）：①操纵道岔 KZ→YCJ↑→DGJ↑→1DQJ34→2DQJ141→2DQJ142→FCJ↑ →KF.（1DQJ励磁吸起） • ②KZ→2DQJ2→2DQJ1→FCJ↑→KF. （2DQJ转极） • ③ KZ→1DQJF1-4→1DQJ↑→KF. （1DQJF励磁吸起） • ④A380→RD1→DBQ11-21→1DQJ↑→FX1→电缆盒1#→电机 φ1. • B380→RD2→DBQ3141→1DQJF↑→2DQJ111→2DQJ113→F X4→电缆盒4#→转辙机21→转辙机11→转辙机12→转辙机 42→电机φ3. • C380→RD3→DBQ5161→1DQJF↑→2DQJ121→2DQJ123→F X3→电缆盒3#→转辙机23→转辙机13→转辙机14→转辙机K→ 转辙机25→转辙机35→电机φ2. • ⑤电机转动→BHJ↑. • ⑥KZ→1DQJ1-2→BHJ↑→1DQJ↑→KF. （1DQJ自闭）
• 室外故障判断 • 如果测量X1-X2（反位X1-X3）间有交流电压（未甩开分线盘情况 下），电压值接近110V时，说明了故障在室外，因为电压已经送出 并且回来，但是电压大幅度增大，是室外故障造成的，在测量X2-X4 （反位X3-X5）间有无交流电压，电压值也接近110V时，说明是因为 室外开路造成电压过大。 • 测量X1-X2（反位X1-X3）间有交流电压（未甩开分线盘情况下）， 电压值接近20V左右时，在测量X2-X4、X1-X4（反位X3-X5、X1-X5） 间有无交流电压，电压值也接近10V时，说明了故障在室外，因为电 压已送回，但是比正常电压小的很多，是因为室外短路造成的故障。 • 如果X1-X2（反位X1-X3）间有正常的交流电压，测应该测量X2-X4 （反位X3-X5）间有直流电压，正常值一般在20~25V之间。如果有的 话，应该看电压的极性是否正常（定位的极性为X4+、X2-，反位的 极性为X3+、X5-），极性正常的话说明表示继电器故障了，极性相 反说明室外的二极管接反故障。 • 查找室外故障时需用电压法测量，具体方法是：一只表笔接在分线盒 的X4端子上（反位接在X5端子），另一表笔接在X2端子（反位接在 X3端子），测量两端之间是否有110V交流电压，如果有，说明从室 内到室外之间两根电缆是完好的，故障在转辙机内，可以按照机内配 线图进行逐点查找故障，当某点无电压时说明该点故障断线。
四、ZYJ7分动外锁闭提速道 岔病害整治技术要求
电务设备整治主要技术要求
1. 电液转辙机的最大额定转换力6000N、动作电流不大于2A。 2. 电液转辙机锁闭柱缺口两侧间隙为2.0mm±0.5mm，转换锁闭器检查柱缺 口两侧间隙为4.0mm±1.5mm。 3. 外锁闭道岔尖轨第一牵引点动程为160±3mm（芯轨117±3mm），锁闭 量不小于35mm，且两边锁闭量偏差不大于2mm；尖轨第二牵引点尖轨动程为 75±3mm（芯轨68±3mm），锁闭量不小于20mm，且两边锁闭量偏差不大 于2mm。转换设备的安装与道岔应成方正。 4. 设有外锁闭装置的尖轨、芯轨第一锁闭杆处的尖轨与基本轨间、芯轨与翼轨 间插入4mm厚、20mm宽的钢板时，道岔不得锁闭，且不得接通道岔表示电路。 5. 具有两个及其以上牵引点的分动外锁闭道岔，其尖轨竖切部分任意两牵引点 间，在尖轨与基本轨间插入10mm厚、20mm宽的钢板时，均不得接通道岔表 示电路。 6. 外锁闭道岔，在道岔尖轨、芯轨竖切段内各牵引点锁闭杆处的尖轨与基本轨 间插入2mm厚、20mm宽的钢板时，道岔应可靠锁闭，且能够接通道岔表示电 路。 7. 外锁闭道岔拉杆（板）与钢枕间隙不小于10mm。 8. 尖轨、芯轨与滑床板接触良好，连续4块中必须有3块接触。 9. 转辙机动作杆与弯头连结杆、锁闭杆成一直线。
五、ZYJ7提速道岔电路工作原理
ZYJ7型道岔转换设备启动电路是道岔动作的第一步，它控制着 道岔是否转动到位的关键，启动电路包含 5 条分电路，每条电 路都是有顺序的动作，这五条电路分别是： 1DQJ 励磁电路、 2DQJ 转极电路、 1DQJF 励磁电路、 TJ 计时电路、 1DQJ 自闭电 路，启动电路见下图 1-1 。 ZYJ7 的动作顺序依次①是：点压控 制台道岔操控按钮，1DQJ励磁电路构通→1DQJ↑，1DQJ↑使 1DQJF励磁电路构通→1DQJF↑，2DQJ转极电路构通→2DQJ转 极，同时TJ计时电路开始计时，道岔开始转动，1DQJ自闭电路 因为 1DQJ31-32 接点连通而构通，使得 1DQJ 、 1DQJF 及 BHJ 保 持吸起状态，从而让道岔转换到位。道岔转换期间，TJ保持13 秒缓吸，保证道岔在转动期间遇到阻力无法转换到位时，13秒 后自动停止转换，防止电机一直空转。当道岔转换到位后， BHJ↓切断1DQJ自闭电路，使1DQJ↓、1DQJF↓。
• 关于转辙机内故障的排除和处理较为简单， 首先测量电缆盒中X1、X2（X3）、X5 （X4）上是否有380V交流电压（需要室内 人员操一个来回配合），通过此方法可以 判断是室内外电缆断线还是转辙机内部开 路造成的，对于转辙机内部开路通过电阻 法查找即可。
表示电路故障现象及解决方法
• 室内故障判断 • 要判断是室内还是室外故障，应现在分线盘上进行测量。当出现道岔 无表示故障时，先测量X1-X2（反位测X1-X3）间是否有交流电压、 正常值是在50-70V之间。如果没有电压，则甩开分线盘上X1、X2、 X4（反位甩开X1、X3、X5）在测量是否有110V交流电压，如果仍然 没有，说明室内故障。关于室内故障，首先要重点检查表示变压器Ⅰ、 Ⅱ测是否有220V、110V交流电压，若有的话，则通过甩开分线盘测 量110V电压法逐个点测，按照正常情况分两条路进行点测（以定位 为例）：1.测量表示变压器到X1之间有无故障，具体方法是一端接到 变压器Ⅱ（62）端，另一端点测1DQJ13-11、05-1看有无110V交流 电压；2.测量X2、X4之间有无故障点，一端接到变压器Ⅱ（52）端， 另一端点测R1 2、1DQJ21-23、2DQJ131-132、X2的1DQJF11-13、 2DQJ111-112、05-2（X4的DBJ4-1、05-4）之间的110V交流电压， 若某点无110V电压，则可判断该点处故障。反位同理。关于表示电 路中的BHJ和DBQ故障问题，前面启动电路已经提到，值得提出的一 点：当DBQ有380V通过时，必定在BHJ两端产生20V左右的交流电压。
ZYJ7道岔设备工作原理与室内外故障分析
ZYJ7道岔设备工作原理与室内外故障分析1. 引言ZYJ7道岔设备是铁路交通系统中常见的道岔机械设备，广泛应用于铁路线路的切换和转向。
它通过改变轨道的位置，实现列车的换线和转向。
本文将对ZYJ7道岔设备的工作原理进行介绍，并分析室内外的常见故障。
2. ZYJ7道岔设备工作原理ZYJ7道岔设备由电机、减速器、转辙机构和定位机构等组成。
具体的工作原理如下：1.电机驱动：当接收到控制信号时，电机启动并旋转，通过减速器将电机的转速降低，以提供足够的扭矩。
2.转辙机构：减速器输出的转速通过转辙机构的齿轮传动到道岔的心轴上，使得道岔的心轴能够实现旋转。
3.定位机构：定位机构起到固定道岔位置的作用，通过定位杆和定位销实现。
4.控制系统：控制系统负责接收操作员的指令，并将指令转化为相应的控制信号发送给电机，从而控制道岔的切换。
3. 室内故障分析3.1 电机故障•电机无法启动：可能是电源故障或者电机本身故障，可以检查电源供电是否正常或者更换电机进行修复。
•电机运转不稳定：可能是电机内部有异物或者磨损严重，可以打开电机进行清理或者更换电机零部件。
3.2 减速器故障•减速器噪音大：可能是齿轮损坏或者润滑油不足导致的，可以更换齿轮或者添加足够的润滑油进行维修。
•减速器输出力矩不足：可能是减速器内部零部件磨损导致的，可以更换磨损的零部件进行修复。
3.3 定位机构故障•定位机构失灵：可能是定位杆弯曲或者定位销磨损导致的，可以修复或者更换定位杆、定位销进行维修。
3.4 控制系统故障•控制信号无法传输：可能是控制系统的电缆损坏或者连接不良，可以检查电缆连接是否正常或者更换电缆进行修复。
4. 室外故障分析4.1 天气影响ZYJ7道岔设备在室外使用时，可能会受到天气的影响而出现故障，常见的故障有：•雨水积聚：雨水的积聚可能导致设备内部的电气元件被损坏，可以在设备周围设置排水设施或者采取密封措施进行防止。
•冻结结冰：在寒冷的气候条件下，设备的润滑剂可能会结冰，导致设备无法正常工作，可以采取加热措施或者更换能抵抗低温的润滑剂。
ZYJ7道岔故障处理方法

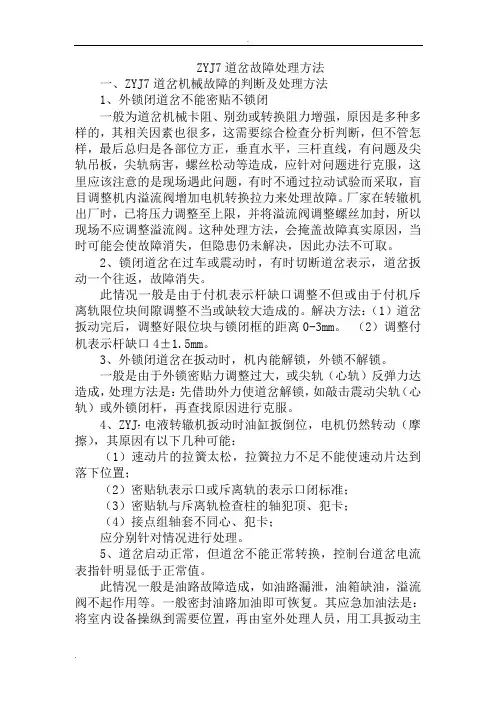

ZYJ7道岔故障处理方法一、ZYJ7道岔机械故障的判断及处理方法1、外锁闭道岔不能密贴不锁闭一般为道岔机械卡阻、别劲或转换阻力增强，原因是多种多样的，其相关因素也很多，这需要综合检查分析判断，但不管怎样，最后总归是各部位方正，垂直水平，三杆直线，有问题及尖轨吊板，尖轨病害，螺丝松动等造成，应针对问题进行克服，这里应该注意的是现场遇此问题，有时不通过拉动试验而采取，盲目调整机内溢流阀增加电机转换拉力来处理故障。
厂家在转辙机出厂时，已将压力调整至上限，并将溢流阀调整螺丝加封，所以现场不应调整溢流阀。
这种处理方法，会掩盖故障真实原因，当时可能会使故障消失，但隐患仍未解决，因此办法不可取。
2、锁闭道岔在过车或震动时，有时切断道岔表示，道岔扳动一个往返，故障消失。
此情况一般是由于付机表示杆缺口调整不但或由于付机斥离轨限位块间隙调整不当或缺较大造成的。
解决方法：（1）道岔扳动完后，调整好限位块与锁闭框的距离0-3mm。
（2）调整付机表示杆缺口4±1.5mm。
3、外锁闭道岔在扳动时，机内能解锁，外锁不解锁。
一般是由于外锁密贴力调整过大，或尖轨（心轨）反弹力达造成，处理方法是：先借助外力使道岔解锁，如敲击震动尖轨（心轨）或外锁闭杆，再查找原因进行克服。
4、ZYJ7电液转辙机扳动时油缸扳倒位，电机仍然转动（摩擦），其原因有以下几种可能：（1）速动片的拉簧太松，拉簧拉力不足不能使速动片达到落下位置；（2）密贴轨表示口或斥离轨的表示口闭标准；（3）密贴轨与斥离轨检查柱的轴犯顶、犯卡；（4）接点组轴套不同心、犯卡；应分别针对情况进行处理。
5、道岔启动正常，但道岔不能正常转换，控制台道岔电流表指针明显低于正常值。
此情况一般是油路故障造成，如油路漏泄，油箱缺油，溢流阀不起作用等。
一般密封油路加油即可恢复。
其应急加油法是：将室内设备操纵到需要位置，再由室外处理人员，用工具扳动主机和付机油缸，使机内解锁，然后两人用撬棍拨动尖轨，使道岔到位，完成外部锁闭，再拨动主付机油缸到位，完成机内锁闭，待列车运行间隙再针对问题进行处理，必要时更换转辙机。
ZYJ7型提速道岔日常维护、病害整治及故障处理.doc
ZYJ7型提速道岔日常维护、病害整治及故障处理第1章绪论世界各国轨道交通的发展史是与科技进步密切相关、同步推进的。
随着铁路运输客货运量猛增，高速、重载、重轨以及大号码道岔的采用成为发展的必然趋势。
列车运行速度的提高、追踪运行间隔的缩短，必须以轨道交通各类相关技术的发展为基础和前提。
信号设备作为指挥行车和确保安全的基础保障和关键设施，对其运用的稳定性和安全的可靠性要求日益提高。
道岔及其转换锁闭装置作为铁路线路联结和分歧的重要设备，成为我国铁路跨越式发展和干线实施大面积提速最薄弱的环节之一。
近年来，我国道岔不断引进国外先进技术，正在向与线路等强、等速、等寿命，实现机械化养路，减少维修并与国际接轨发展。
转换设备与新型道岔以及新的行车条件相适应，逐步实现高安全、高可靠、长寿命、无维修、少维护。
由此，ZYJ-7型电液转辙机、SH6转换锁闭器和钩型分动外锁装置等新的道岔转换设备应运而生。
1.1 ZY（J）系列电液转辙机发展历史及应用面对列车高速、重载的发展趋势，为提高转辙机承受应力、转换锁闭力，将机械传动向电动、液压传动转变，实现少维修、易维修的目标，我国自1968年起，与德国同时开始研制电动液压转辙机，70年代先后研制出Ⅰ、Ⅱ、Ⅲ型三代样机。
1985年根据部文通知要求，北京局太原厂和通号公司西安信号工厂研制出速动型、普通型及大功率型即ZY1至ZY3 型样机，1986年通过技术鉴定。
88年相继在天津枢纽改造、大秦线西段工程等上道使用。
在前期基础上，1990年～1991年研制出了体积、重量小的ZY4 至ZY6 型电动液压转辙机，在北京局、成都局大面积推广。
1994年，ZY4型交流电动液压转辙机在我国第一条准高速线广深线全面采用，之后又相继应用于京九、北京西客站改造、大秦线第二期等重点工程。
1995年～1996年，为满足部“八五”电务技术装备政策，太原电务器材厂立项研制了ZYJ7 型长寿命电动液压转辙机。
1997年通过部技术鉴定，被指定为唯一的为提速道岔配套的国产转辙机，在各期提速中发挥了巨大作用。
ZYJ7型道岔的常见故障及维修处理措施
ZYJ7 型道岔的常见故障及维修处理措施铁路事业的不断进步是近年来我国交通运输业飞速发展的显著表现，在全国各地铁路提速过程中，广泛应用了ZYJ7 型道岔设备，作为提速的关键工具，有效保障了铁路列车运行的安全性。
在铁路日常管理工作中，维护与维修ZYJ7型道岔设备是工作的重点内容，要进一步提升技术运用的实效性，应着重分析设备在工作中容易出现的各类故障。
1、ZYJ7 型道岔原理和控制电路在ZYJ7型道岔设备中，其ZYJ7 电液转辙机主要包括两种系统，一是机械系统，二是液压系统。
液压系统主要由启动油缸、油泵和单向阀等部件组成，油泵是核心的动力元件，需要控制拉入和伸出动作杆的力度与角度等，对处于道岔的尖轨具有带动作用，确保道岔能够安全转换。
在ZYJ7型道岔的控制系统中，其控制电路为三相交流五线的结构形式，通过科学合理的电路设计，确保电路与设备在安全状态下稳定运行。
1.ZYJ7 型道岔常见故障以及维修措施ZYJ7 型电液转辙机是ZYJ7型道岔设备的核心部件，内部主要包括电气控制系统、液压系统和机械锁闭等，为了保障道岔在使用过程中的安全性，需避免这三个部分的运行出现故障问题。
2.1、机械故障以及维修在机械锁闭部分中，外锁闭是最容易出现故障的地方，卡阻机械的现象频繁发生，这主要是由于三方面的原因导致的。
（1）调整机械不到位。
在连接外锁闭各部分部件时，存在不协调或不到位等问题，例如连接铁与锁闭铁与其他部位的搭接不紧密。
在运行设备的早期阶段，此类故障较容易体现出来。
正确安装道岔是维修处理的重点，确定尖轨开口的适宜斥离程度，其锁闭量最低为 35mm，与尖轨密贴 2mm，在尖轨紧密贴合在基本轨上的前提下，应确保密贴处不会存在其他张力。
开展日常的检查与养护工作时，应对铜质滑块与锁闭杆等实际情况定期检查，包括连接杆之间的轴销部件等，查看锁闭板与动作杆连接臂之间的磨损程度。
若呈现过度磨损的状态，在后续的使用过程中可能会有卡口现象发生。
ZYJ7道岔简介及简单故障处理基本原则
动作电路常见故障的判断方法
判断是否室内断线故障方法之一
道岔不转换故障实例
五线制道岔表示电路工作原理
表示电路故障分析
定位表示简图
反位表示简图
表示电路常见故障处理方法
发生短路故障时特性及查找方法
当道岔四开时表示电路的"特性"
X4,X5发生短路后在道岔到位时的电路状态
控制电路原理
4、为保证2DQJ转极以后，1DQJ继电器从励磁电路可靠转
到自闭电路上，1DQJ采用了缓放型继电器，即1DQJ励磁吸起
↑→1DQJF↑→2DQJ转极（1DQJ3-4线断电）→控制电路通过DBQ
线圈往外送电→BHJ↑→1DQJ1-2线圈自闭电路构通。
第一启动复示继电器1DQJF电路
KZ→1DQJF1-4→1DQJ↑→KF. （1DQJF励 磁吸起）
道岔表示电路的特点
⑴、定位表示和反位表示电路分别使用三条线来控制 ①、定位用X1、X2、X4三线控制。 ②、反位用X1、X3、X5三线控制。
⑵、定反位表示电路都必须检查三相电机的线圈是否良好。 ⑶、表示继电器与整流二极管两者在表示电路中是并联关系。 ⑷、道岔在四开状态下，由于定反位启动电路都在接通状态，表示 电路呈现短路状态。 ⑸、道岔在定位时，X5（反位位置时X4）两端都是断开的（空闲）， 可以作临时应急使用。 ⑹、室外转辙机接点的的使用规律
其中：第一级控制电路的故障是1DQJ不能正常励磁，现象是扳动 道岔时，道岔表示灯照常点亮，不灭灯。
第二级控制电路故障时2DQJ不能正常励磁转极，现象是人工操纵 道岔时，控制台的道岔表示灯灭灯，待停止操纵，该表示灯又点亮。
第三级是表示灯灭，道岔仍不能启动，这时看BHJ是否吸起， 1DQJ是否自闭。
ZYJ-7提速道岔工作原理及故障处理简介知识讲解
(2)ZYJ7表示电路工作原理
表示电路接通电路
• ZYJ7道岔定位表示电路接通公式（1,3闭合）： DJZ220→RD4→BD1-7I1→BD1-7I2→DJF220.
• 直流通路：BD1-7II3→R1000Ω→1DQJ缓放 ↓→2DQJ131→2DQJ132→1DQJF↓→2DQJ111→2DQJ1 12→FX2→主机电缆盒2#→主机43→主机33→主机34→ 主机15→主机16→主机电缆盒7#→付机电缆盒7#→付机 43→付机33→付机34→付机15→付机16→付机电缆盒 3#→Z→R300→付机电缆盒1#→付机35→付机36→付机 电缆盒12#→主机电缆盒12#→主机36→主机35→电机 φ2→电机φ1→主机电缆盒1#→FX1→1DQJ缓放↓→BD17II4.
（2）、外锁闭装置的转换
两尖轨继续同时移动，原斥离 尖轨密贴并开始锁闭，原密贴 尖轨继续移动；
（3）、外锁闭装置的锁闭
原斥离尖轨锁闭完毕，原密贴 尖轨继续移动并到达规定位置， 外锁闭完成一个解锁、转换、锁 闭过程。
三、油路系统工作原理。
油路系统主要有油泵、油缸、
启动油缸、溢流阀、单向阀、 调节阀、滤油器、油管和油 箱组成
四、ZYJ7分动外锁闭提速道 岔病害整治技术要求
电务设备整治主要技术要求
1. 电液转辙机的最大额定转换力6000N、动作电流不大于2A。 2. 电液转辙机锁闭柱缺口两侧间隙为2.0mm±0.5mm，转换锁闭器检查柱缺 口两侧间隙为4.0mm±1.5mm。 3. 外锁闭道岔尖轨第一牵引点动程为160±3mm（芯轨117±3mm），锁闭 量不小于35mm，且两边锁闭量偏差不大于2mm；尖轨第二牵引点尖轨动程为 75±3mm（芯轨68±3mm），锁闭量不小于20mm，且两边锁闭量偏差不大 于2mm。转换设备的安装与道岔应成方正。 4. 设有外锁闭装置的尖轨、芯轨第一锁闭杆处的尖轨与基本轨间、芯轨与翼轨 间插入4mm厚、20mm宽的钢板时，道岔不得锁闭，且不得接通道岔表示电路。 5. 具有两个及其以上牵引点的分动外锁闭道岔，其尖轨竖切部分任意两牵引点 间，在尖轨与基本轨间插入10mm厚、20mm宽的钢板时，均不得接通道岔表 示电路。 6. 外锁闭道岔，在道岔尖轨、芯轨竖切段内各牵引点锁闭杆处的尖轨与基本轨 间插入2mm厚、20mm宽的钢板时，道岔应可靠锁闭，且能够接通道岔表示电 路。 7. 外锁闭道岔拉杆（板）与钢枕间隙不小于10mm。 8. 尖轨、芯轨与滑床板接触良好，连续4块中必须有3块接触。 9. 转辙机动作杆与弯头连结杆、锁闭杆成一直线。
【铁道信号】ZYJ-7提速道岔电路简图及故障判断
ZYJ-7提速道岔电路简图及故障判断ZYJ-7提速道岔表示电路简图
常见故障分析与判断方法
ZYJ7提速道岔电路故障：(一般先处理机械故障再查表示电路故障,最后查启动电路故障)（1）在控制台判断出是表示电路故障还是启动电路故障，必须结合动作电流（2A左右）和动作时间（7.5秒）进行判断；
（2）到提速道岔组合架找出故障道岔组合，在侧面端子测试有关电压值；
（3）根据下列故障数据表，进一步查找处理（如判断出是室外故障还必须到分线盘测试确认）。
ZYJ-7表示电路故障参考数据：
ZYJ-7启动电路故障参考数据：。
ZYJ7型道岔维修、故障处理指导书
ZYJ7型道岔维修、故障处理指导书呼和电务段技术科2007.9一、概述1、目前我段液压道岔上道种类（1）ZYJ7型交流380V（主机）SH6型（副机）；（2）ZY7型直流220V（主机）SH6型（副机）；2、外锁闭装置种类（1）主机外锁闭安装装置都为动作杆与锁闭杆分别与尖轨连接；（2）副机一种为外锁闭安装装置动作杆与表示杆在同一尖轨连接铁上安装，第二种（新型）动作杆与表示杆分别与尖轨连接。
3、工务尖轨种类（1）工务尖轨用ZD6型双机牵引尖轨；（2）工务尖轨用与ZY7型配套尖轨；（3） ZD6型双机牵引尖轨与ZY7型配套尖轨的区别：ZY7型配套尖轨的总长度比ZD6型双机牵引尖轨长一些，但主、副机两牵引点的距离短68cm，则ZY7型配套尖轨较好一些。
二、ZY7型电液转辙机的结构道岔的第一牵引点为ZY7型电液转辙机主机，此机有一套动力系统，SH6型转换锁闭器为副机，此机内设有动力系统是靠主机油管连接传输动力。
1、ZY7型电液转辙机主机结构主要由动力机构、转换锁闭机构、表示锁闭机构组成。
（1）动力结构：作用：将电能转变为液压能。
组成：电机、联轴器、油泵、油管、单向阀、滤芯、溢流阀及油箱。
（2）转换锁闭机构：作用：转换并锁闭尖轨在密贴位置，且能承受100KN的轴向力，同时将斥离轨锁在规定位置（到基本轨160±5mm的位置）。
组成：油缸、推板、动作杆、锁块、销轴、加强板及锁闭铁等。
（3）表示锁闭机构：作用：正确反映尖轨、斥离轨状态，并将其锁在规定位置，且能承受30KN的轴向锁闭力。
组成：接点组，锁闭杆等零部件。
（4）手动安全接点（遮断器）：作用：手摇电机扳动道岔，切断电机启动电源，才能插入手摇把，非经人工恢复不能接通电路（断启动电源，但不断道岔表示）。
2、SH6型转换锁闭结构主要由转换锁闭机构，挤脱和表示机构组成。
（1）、转换锁闭机构同ZYJ7主机转换锁闭机构。
（2）挤脱机构：作用：定力固定锁闭铁，挤岔时传递给表示机构动程的功能；（3）表示机构：作用：正确反映尖轨状态，有挤岔状态（断表示功能）。
ZYJ7道岔原理介绍及故障处理王涛
ZYJ7道岔原理介绍及故障处理王涛发布时间：2021-10-28T06:08:41.926Z 来源：《科技新时代》2021年8期作者：王涛[导读] ZYJ7型电动液压转辙机由ZYJ7型电动液压转辙机（亦称主机，用于第一牵引点）和SH6型转换锁闭器（亦称副机，用于第二牵引点）组成。
主机与副机共用一套动力系统，两者间用油管相连。
肃宁分公司河间电务工队河北肃宁 062350ZYJ7道岔介绍1.ZYJ7系列电动转辙机概述ZYJ7型电动液压转辙机由ZYJ7型电动液压转辙机（亦称主机，用于第一牵引点）和SH6型转换锁闭器（亦称副机，用于第二牵引点）组成。
主机与副机共用一套动力系统，两者间用油管相连。
2.ZYJ7电液转辙机油路系统工作原理当电机带油泵逆时针旋转时，油泵从油缸右侧腔吸入油，泵出的油使油缸左腔体积膨胀，油缸（主、付）向左侧移动。
当油缸到位停止动作时，接点系统断开启动电源，接通新的表示电路。
当因故不能到位时，泵从油箱经右边单向阀吸入油，泵出的油经左侧的滤油器和溢流阀回到油箱。
反之，电机顺时针旋转时，动作情况与上述相反。
为改善交流电机的启动特性，油缸并联了启动缸。
另外，主机、付机进出油缸之处加装了流量调节阀，用于调节主机和付机在转换道岔时实现近似同步动作。
ZYJ7型电动液压转辙机的机械动作原理当油缸向右移动，动作板的斜面推动接点组转换,断开原表示接点。
当尖轨密贴于基本轨后，油缸继续向前移动接近锁闭时，接点组的启动片在接点组拉簧的动作下快速掉入动作板上速动片圆弧内，快速切断电源，接通反位表示，同时锁闭柱插入锁闭杆缺口内，锁闭尖轨。
5.电液转辙机与电动转辙机优点（1）易于获得很大的力或力矩，并且易于控制。
例如：一个内径30cm的油缸，油液压力为19.6MPa时，活塞杆上可产生1385kN的力，这是其他传动方式难以做到的。
（2）易于实现直线的往复运动，直接推动工作机构，适合牵引道岔尖轨移位。
（3）易于调整调速比，可方便地实现无级调速，调速范围大。
ZYJ7型道岔的常见故障及维修处理措施
近年来随着我国铁路的不断发展，全国的铁路经过了多次的提速，其中ZYJ7型道岔设备作为提速的关键设备，在全国的铁路提速中被广泛应用，为列车的安全运行提供了重要的保障。
ZYJ7型道岔设备在运行的过程中维修和维护作为重点工作，需要加强日常工作中设备故障的分析，提高维修的技术。
1ZYJ7型道岔原理和控制电路ZYJ7电液转辙机主要分为液压系统和机械系统，油泵、启动油缸以及单向阀等部件构成了液压系统，其中动力元件为油泵，主要对动作杆的伸出和拉入起着控制的作用，能够带动道岔的尖轨，安全转换道岔。
ZYJ7型道岔的控制电路主要采用三相交流五线控制电路，电路设计科学合理，在运行中能够保障安全运行。
2ZYJ7型道岔常见故障以及维修措施液压系统、电气控制以及机械锁闭三者共同构成了ZYJ7型电液转辙机的主要组成部分，在运行中要确保这三个部分的安全运行，降低故障的发生率。
2.1机械故障以及维修机械锁闭中最常出现故障的地方为外锁闭部分，该部分常常出现机械卡阻，其原因主要分为三个方面，一是机械调整不到位，锁闭铁、连接铁等外锁闭各部分部件连接不到位或者出现不协调等，这些故障在设备运行的早期容易出现。
维修的重点是讲道岔安装正确，保障尖轨开口的斥离程度在160mm±3mm/75mm±3mm，锁闭量不能低于35mm，密贴尖轨2mm锁闭，基本能够达到尖轨与基本轨之间达到紧密的密贴，且密贴处无任何的张力。
在日常的工作中要经常检查锁闭杆、铜质滑块以及与连接杆之间的轴销，查看动作杆连接臂与锁闭板之间的磨损情况。
如果磨损过度，则很容易出现卡口现象。
二是运用不当。
主要原因是不能及时清扫外锁闭的部分，油量减少，导致外锁闭运行中不顺畅。
因此在日常工作中要经常及时清扫外锁闭部分，除了润滑外还要在雨雪天气后将注油擦拭干净。
限位铁与锁闭铁之间要留有缝隙，防止两者之间连接过度紧密，造成道岔的密贴不到位。
转辙机内部的油缸推板与启动片，过速片与滚轮之间容易出现缺油的现象，导致转辙机的运行不畅，不能正常进行解锁。
