网带炉的用途
热处理网带炉
额定加热功率
kW
36
42
30
16
电压/相数
V/相
380/3
炉膛尺寸
(长*宽*高)
mm
4000*200*100
5500*400*80
4000*700*100
5500*350*100
网带宽度
mm
180
350
300*2
300
最高温度
℃
1000
400
工作温度
℃室温~900室温~50加热元件电阻丝
温区
区
4
7
2
2
控温点
点
4
7
2
2
温控波动度
℃
≤±1
炉温截面温差
℃
≤±3
测温偶
分度号
N
温控方式
单设定点进口智能仪表，PLD调节，SCR控制
速度范围
mm/min
20-100
400-1200
100-500
100-500
注：可根据用户要求另行设计制造，更多规格及参数和详细技术方案请来电咨询。
名称：
一、产品应用
金属热处理网带炉网带炉是宜兴邦世达炉业有限公司专业生产制造成熟产品.
此类网带炉--氨分解气氛网带炉广泛应用于小型零件，五金工具，医疗器械，量具等光亮处理，也可适用于硬质合金的钎焊，铁基粉末治金的烧结。
二、规格和技术参数
项目
单位
BQW系列网带式电阻炉
BQW-36-9
BQW-42-9
BQW-30-4

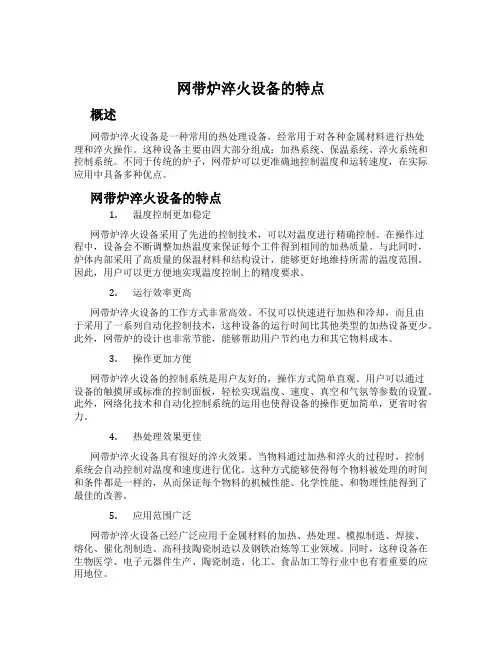

网带炉淬火设备的特点
网带炉淬火设备的特点概述网带炉淬火设备是一种常用的热处理设备，经常用于对各种金属材料进行热处理和淬火操作。
这种设备主要由四大部分组成：加热系统、保温系统、淬火系统和控制系统。
不同于传统的炉子，网带炉可以更准确地控制温度和运转速度，在实际应用中具备多种优点。
网带炉淬火设备的特点1.温度控制更加稳定网带炉淬火设备采用了先进的控制技术，可以对温度进行精确控制。
在操作过程中，设备会不断调整加热温度来保证每个工件得到相同的加热质量。
与此同时，炉体内部采用了高质量的保温材料和结构设计，能够更好地维持所需的温度范围。
因此，用户可以更方便地实现温度控制上的精度要求。
2.运行效率更高网带炉淬火设备的工作方式非常高效。
不仅可以快速进行加热和冷却，而且由于采用了一系列自动化控制技术，这种设备的运行时间比其他类型的加热设备更少。
此外，网带炉的设计也非常节能，能够帮助用户节约电力和其它物料成本。
3.操作更加方便网带炉淬火设备的控制系统是用户友好的，操作方式简单直观。
用户可以通过设备的触摸屏或标准的控制面板，轻松实现温度、速度、真空和气氛等参数的设置。
此外，网络化技术和自动化控制系统的运用也使得设备的操作更加简单，更省时省力。
4.热处理效果更佳网带炉淬火设备具有很好的淬火效果。
当物料通过加热和淬火的过程时，控制系统会自动控制对温度和速度进行优化。
这种方式能够使得每个物料被处理的时间和条件都是一样的，从而保证每个物料的机械性能、化学性能、和物理性能得到了最佳的改善。
5.应用范围广泛网带炉淬火设备已经广泛应用于金属材料的加热、热处理、模拟制造、焊接、熔化、催化剂制造、高科技陶瓷制造以及钢铁冶炼等工业领域。
同时，这种设备在生物医学、电子元器件生产、陶瓷制造、化工、食品加工等行业中也有着重要的应用地位。
总结网带炉淬火设备作为一种高效、方便、稳定、适用性强的热处理设备，已经成为了不少工业领域的首选装备之一。
通过对这种设备的特点进行分析，我们可以更好地了解到其在实际应用中的价值，为相关工作提供更好的参考和借鉴。
网带炉安全操作规程模版
网带炉安全操作规程模版一、引言网带炉是一种高温设备，用于热处理金属材料。
为了确保操作人员的安全和设备的正常运行，制定了本安全操作规程。
请所有操作人员必须仔细阅读并按照规定进行操作。
二、一般规定1. 所有操作人员必须接受网带炉安全操作培训，并持有相关的操作证书。
2. 操作人员必须严格遵守操作规程，禁止擅自改变设备参数或操作流程。
3. 在操作网带炉之前，必须对设备进行检查，确保设备的正常运行。
三、个人防护1. 操作人员必须使用符合标准的防护装备，包括防火服、安全帽、防护眼镜和耐高温手套等。
2. 在操作或接近网带炉时，禁止穿戴宽松衣物、饰品或长发，以防止被卷入设备。
3. 操作人员必须保持清醒状态，禁止酒后或疲劳情况下进行操作。
四、设备操作1. 在操作网带炉之前，必须先检查燃料和润滑油等供应是否充足，且供应管道无漏损。
2. 操作人员必须确保设备周围的通风良好，避免积聚有害气体。
3. 在启动网带炉之前，必须检查各个控制开关和仪表是否正常，并确保所有安全防护装置可靠。
4. 网带炉应按照规定温度和时间进行预热，禁止超过额定温度或时间范围。
五、火灾防护1. 网带炉操作过程中，禁止在设备周围存放易燃物品，如油漆、溶剂等。
2. 定期对网带炉内部进行清洁，清除积聚的油渍和杂质，防止火灾发生。
3. 在空载或停机状态下，禁止将火焰或高温接近网带炉，以防止引发火灾。
六、急救措施1. 发现火灾或炉内温度异常升高时，应立即关闭电源和燃气阀门，并向消防部门报警。
2. 若发生工伤事故，应及时切断电源并进行紧急救助，同时及时上报相关部门。
3. 操作人员应定期参加急救培训，学习基本急救知识和技能。
七、维护检修1. 定期对网带炉进行维护保养，包括清洗、润滑和更换易损件等。
2. 维修工作必须由专业人员进行，并在设备停机状态下进行。
3. 操作人员在使用过程中发现设备异常或故障，应立即报告维修人员进行处理。
八、操作记录1. 每次操作网带炉时，必须填写相关的操作记录表，包括温度、时间和操作人员等信息。

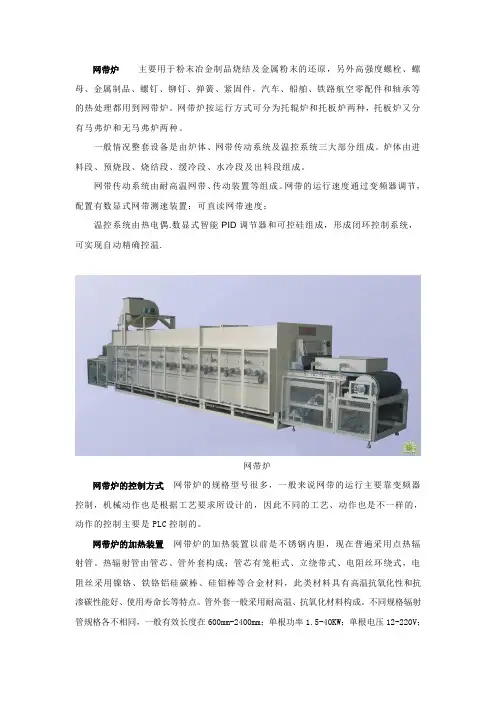

网带炉部分资料
网带炉主要用于粉末冶金制品烧结及金属粉末的还原，另外高强度螺栓、螺母、金属制品、螺钉、铆钉、弹簧、紧固件，汽车、船舶、铁路航空零配件和轴承等的热处理都用到网带炉。
网带炉按运行方式可分为托辊炉和托板炉两种，托板炉又分有马弗炉和无马弗炉两种。
一般情况整套设备是由炉体、网带传动系统及温控系统三大部分组成。
炉体由进料段、预烧段、烧结段、缓冷段、水冷段及出料段组成。
网带传动系统由耐高温网带、传动装置等组成。
网带的运行速度通过变频器调节，配置有数显式网带测速装置；可直读网带速度；温控系统由热电偶.数显式智能PID调节器和可控硅组成，形成闭环控制系统，可实现自动精确控温.网带炉网带炉的控制方式网带炉的规格型号很多，一般来说网带的运行主要靠变频器控制，机械动作也是根据工艺要求所设计的，因此不同的工艺、动作也是不一样的，动作的控制主要是PLC控制的。
网带炉的加热装置网带炉的加热装置以前是不锈钢内胆，现在普遍采用点热辐射管。
热辐射管由管芯、管外套构成；管芯有笼柜式、立绕带式、电阻丝环绕式，电阻丝采用镍铬、铁铬铝硅碳棒、硅钼棒等合金材料，此类材料具有高温抗氧化性和抗渗碳性能好、使用寿命长等特点。
管外套一般采用耐高温、抗氧化材料构成。
不同规格辐射管规格各不相同，一般有效长度在600mm-2400mm；单根功率1.5-40KW；单根电压12-220V；管套外径60-280mm（网带炉用）。
另外部分网带炉采用耐热钢作为加热元件。
网带炉的温度控制炉温测量系统主要有感温元件和与之相匹配的测温线路和仪表构成。
常用的感温元件有热电偶和热电阻，感温元件将温度转换成热电势，并通过仪表测量热电势来测定温度值。
常用的感温元件有热电偶、热电阻以及一些热敏、光敏元件等。
常见炉温控制是每一个加热区由一只热电偶及仪表组成控制系统，对炉温测控的同时进行温度记录，而由另一支热电偶与仪表组成超温保护系统。
当温度超过设定值时，切断电流并发出故障信号，直到排除故障后才能人工复位，使电炉重新运行。

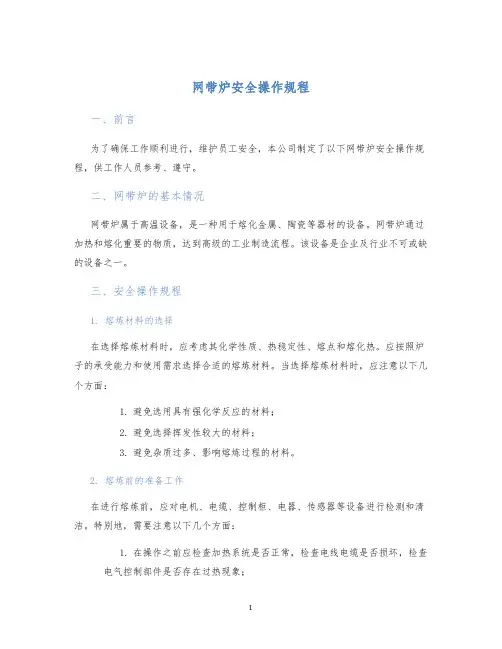

网带炉安全操作规程
网带炉安全操作规程一、前言为了确保工作顺利进行，维护员工安全，本公司制定了以下网带炉安全操作规程，供工作人员参考、遵守。
二、网带炉的基本情况网带炉属于高温设备，是一种用于熔化金属、陶瓷等器材的设备。
网带炉通过加热和熔化重要的物质，达到高级的工业制造流程。
该设备是企业及行业不可或缺的设备之一。
三、安全操作规程1. 熔炼材料的选择在选择熔炼材料时，应考虑其化学性质、热稳定性、熔点和熔化热。
应按照炉子的承受能力和使用需求选择合适的熔炼材料。
当选择熔炼材料时，应注意以下几个方面：1.避免选用具有强化学反应的材料；2.避免选择挥发性较大的材料；3.避免杂质过多、影响熔炼过程的材料。
2. 熔炼前的准备工作在进行熔炼前，应对电机、电缆、控制柜、电器、传感器等设备进行检测和清洁。
特别地，需要注意以下几个方面：1.在操作之前应检查加热系统是否正常，检查电线电缆是否损坏，检查电气控制部件是否存在过热现象；2.检查管道连接是否紧固；3.检查送水管道是否开启。
3. 熔炼操作在进行熔炼操作时，应注意以下几个方面：1.不得在炉膛内生火或直接往炉内注入燃料；2.避免使用金属或铁质工具进入炉内；3.在加热过程中，应注意控制温度和加热速度；4.避免在炉子压力大的情况下继续加热。
4. 熔炼后的清理在熔炼完成后，应注意以下几个方面：1.通风变换室内空气后再离开机房；2.熔炉的膛内残留物应加以清理；3.切勿直接用双手接触熔膏；4.启动熔脱槽自动卸载，将废钢卸掉；5.将炉体清洁干净。
四、安全注意事项1.未经允许不得私自调整或更改电气或机械设备；2.不得在没有人员看护的情况下停放过重的物品；3.禁止在炉内储存易燃、易爆物品；4.在正常操作的情况下，当发现炉子产生的异常声音、异味或温度等不正常情况时，应立即停机检查，确定故障原因并及时处理；5.使用后应切断电源。
五、结论本公司网带炉安全操作规程遵从“安全第一”的原则，全面、周密地考虑了安全工作中可能出现的风险及应对方法，将人机系统有机结合，让人在把握科学与文明的基础上，有序、高效地完成相关炉冶工作。
网带炉的烘炉与预渗
网带炉的烘炉与预渗网带炉烘炉目的及步骤网带炉烘炉的目的与多用炉一样，网带炉烘炉的主要目的，是为了去除炉内水分、保证炉膛寿命，建立稳定的碳势。
网带炉与多用炉相比，炉膛相对较长，水分不易排出，所以烘炉时间要比多用炉稍长、烘炉温度也稍有变化。
网带炉烘炉的步骤1、新购设备、炉膛大修后的设备、停炉超过15天以上的设备烘炉步骤，参见表1。
表1注意事项：①整个烘炉过程中，炉顶各区搅拌风扇一直处于运转状态，冷却水保持接通。
需打开炉顶的各个滴注口、窥视孔、试样孔，否则积留的水汽会影响烘炉及预渗效果。
②150℃以下（含150℃）烘炉时，需打开后炉门和侧面清扫口，有利于水汽挥发；150℃以上时，关闭后炉门和侧面清扫口。
③烘炉过程中必须保持网带低速（40-60mm/min）运转，并且每隔2小时观察一次网带运转情况，如有走偏必须及时调整。
④升温过程中，升温速度25～50℃/h。
⑤冬季或潮湿天气环境下，需要适当延长150℃的烘炉时间。
2、长时间停炉（停炉时间2-15天）或炉膛小修后的烘炉步骤，参见表2，注意事项同上。
表23、短时间停炉（停炉时间1-2天）的烘炉步骤，参见表3，注意事项同上。
表3网带炉预渗目的及步骤网带炉预渗的目的使炉内保温材料及耐热钢预渗碳，适应炉内的渗碳气氛。
预渗处理对于渗碳氮化炉炉内气氛的稳定性有很重要的影响。
网带炉预渗的步骤1、预渗前的准备确认加热炉达到预渗要求的温度（参照烘炉步骤），且各个滴注口、窥视孔、试样孔等都已经关闭；前门开口高度为网带上方1-2cm处，点燃加热炉入口处的引火烧嘴；确认甲醇汽化器的温度已经达到使用温度。
2、新购设备、炉膛大修后的设备、停炉超过15天以上的设备预渗步骤，参见表4。
表4（以甲醇滴注气氛为例）注意事项：①第一阶段预渗，仅通甲醇，确保预渗时间48h、且碳势达到CP0.2%以上（含CP0.2%），若48h之后仍未达到CP0.2%，请检查确认甲醇纯度、试样孔冷却水管路和加热室密封性等。
网带炉技术设计方案
网带炉技术设计方案网带炉是一种高温加热设备，主要用于工业生产中的热处理、烘干和焙烧等工艺过程。
下面是一个基本的网带炉技术设计方案：1. 设备选型：根据生产工艺和产品要求，选择适合的网带炉型号和规格。
考虑到炉膛尺寸、最高温度、加热功率等方面的要求。
2. 控制系统设计：设计与网带炉配套的控制系统，常见的控制方式包括温度控制、速度控制、气氛控制等。
可以选择PID控制，PLC 控制或者电脑控制，以实现对温度、速度和气氛的精确控制。
3. 加热方式选择：常见的网带炉加热方式有电阻加热、辐射加热和对流加热等。
根据产品的特性和加热要求，选择合适的加热方式。
4. 炉膛设计：根据产品的尺寸和加热要求，设计合适的炉膛结构。
考虑到炉膛的材料选择、隔热层设计、加热器布置和网带运行方式等。
5. 传送带系统设计：选择合适的传送带材料和结构，确保传送带运行平稳、稳定和可靠。
6. 安全系统设计：设计火焰监控、温度监控、气体检测等安全设备，确保网带炉操作安全可靠。
7. 能源消耗优化：优化设计，提高能源利用率，减少排放，对于炉温控制和气氛控制等方面进行优化。
8. 自动化控制设计：考虑到生产效率和产品质量，设计自动化控制系统，实现自动开关机、自动调温等功能。
9. 定期维护与保养：定期对网带炉进行维护和保养，检查设备的工作状态和关键部件的磨损情况，及时更换和修理。
综上所述，网带炉技术设计方案涉及到设备选型、控制系统设计、加热方式选择、炉膛设计、传送带系统设计、安全系统设计、能源消耗优化、自动化控制设计和定期维护等多个方面。
根据具体的应用和需求，可以进行相应的设计和调整。
网带炉介绍
网带炉介绍网带炉是一种连续式热处理设备，广泛应用于钢铁、有色金属、陶瓷、建材等行业。
它的特点是高效、节能、环保、稳定性好、自动化程度高，适合于大批量、大连续的生产加工。
本文将从网带炉的原理、结构、特点和应用等方面进行介绍。
原理网带炉的主要部件包括炉膛、加热元件、输送带、冷却系统、控制系统等。
其中炉膛是网带炉的核心部件，加热元件包括电加热管、燃气加热器、太阳能加热板等。
输送带是将待处理物料通过炉膛进行加热处理的关键部件，一般采用金属网带或不锈钢网带，可根据需要调整传动速度和网带张力。
网带炉的工作原理是通过加热元件将炉膛内的空气加热至设定的温度，然后将待处理物料通过输送带送入炉内，在高温下进行加热、热处理和淬火等工艺过程，最后通过出口送出炉外。
整个过程需要经过多个环节的控制和调控，从而保证产品在生产过程中的质量和效率。
结构网带炉的结构包括上下两部分，上部分是炉膛，下部分是输送机构。
炉膛由炉墙、炉顶、炉门、加热设备、温度传感器和温度控制装置等组成。
输送机构由电机、减速器、链条和输送带等组成。
炉膛和输送机构可以分别进行维护和维修，易于维护和保养。
特点网带炉具有以下特点：1.高效节能：网带炉采用连续式生产方式，热效率高，能耗低，节能效果明显。
2.环保节能：炉内空气温度高，燃烧释放的有害气体少，对环境污染小。
3.稳定性好：输送带速度和张力可进行调整和控制，保证了生产过程的稳定性和均匀性。
4.自动化程度高：可以实现全自动化生产控制，减少人工干预，提高生产效率。
5.应用范围广：适用于大批量、大连续的生产，可用于钢铁、有色金属、陶瓷、建材等行业。
应用网带炉广泛应用于不同行业的生产加工，包括：1.钢铁制品：可用于连铸坯、大型钢管、钢带、钢板等的热处理；2.有色金属：可用于铜、铝、锌等金属制品的热处理；3.陶瓷制品：可用于陶瓷制品的烧结和热处理；4.建材行业：可用于水泥、玻璃、陶瓷等建材制品的生产加工。
总之，网带炉是一种高效、节能、环保、稳定性好、自动化程度高的连续式热处理设备，适用于大批量、大连续的生产加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网带炉的用途
网带炉的用途有什么？合肥日新高温技术有限公司为您解答。
合肥日新高温技术有限公司成立于1998年是专业设计、研发、生产、销售高温热处理设备的民营高新技术企业。
RSD系列隧道式网带烧结炉专门设计应用于900℃内产品在空气或保护气氛中的预烧、烧成或热处理，包括导体浆料、电阻浆料及介质等厚膜电路，电阻、电容、电感等电子元件的端头烧银、烧成，电路管壳、晶振等元件的玻璃绝缘子烧成以及金属热处理等。
窑炉温区设计考究、采用超轻质材料保温、单回路智能调节仪控制，具有升温快、控温精度高、温度均匀可靠、节能等特点，是企业小批量生产的理想设备。
RSH系列远红外网带式烘干炉设计用于电子产品、传感器件和粉体材料的烘干、固化、排胶等。
该炉采用独立温区隔离结构，加热元件选用优质FEC陶瓷加热板方式加热，红外线照射面宽广而无死角。
窑炉温区设计考究、采用轻质纤维材料隔热保温、单回路智能调节仪控制，具有升温快、控温精度高、温度均匀可靠、节能等特点，是企业小批量生产的理想设备。
装机功率
RSJ系列网带式静态煅烧炉主要应用于化工粉体的静态煅烧，比如粒状冰晶石、纳米氧化铝、吸水性树脂的大批量静态烧结工艺。
装机功率
隧道式电子元件烘干炉有哪些特点呢？
隧道式网带炉采用复合成型的FEC陶瓷纤维加热器，控制精确、响应迅速、温度均匀；隧道式网带炉采用多区设计，温度调节范围广；
隧道式网带炉采用内马弗式耐热不锈钢管，炉膛洁净、无污染；
隧道式网带炉的温控系统采用进口多段智能程序温度控制仪控制，温度控制系统的稳定性、重复性十分可靠，同时系统按要求可配置数据通讯接口，可与计算机监控系统进行数据实时通讯，为设备的安全稳定运行提供有效的监控数据。
隧道式网带炉采用变频无级调速，耐热钢网带传送，全新的大包角设计理念，确保了产品的平稳输送。
合肥日新高温技术有限公司成立之初，就确定了依托技术开拓市场空间的经营策略，在秉承传统工艺的基础上，不断引进新技术，消化再吸收新工艺，持续发展，开拓创新。
以专业品质科技创新的产品价值观，以日新盛德笃志笃行的企业精神，精心打造中国窑炉一流品牌日新窑炉。
逢此民族产业迅速发展之盛世，合肥日新高温技术有限公司全体同仁热忱希望能广交业内有识之士，以致力于热能技术、工程提供一流的解决方案为企业核心使命，为携手振兴中国的窑炉事业而贡献力量。
