一、注水泵的结构及原理
（3）反注井改反洗井操作
皮带轮曲柄连杆连接器密封压帽柱塞上水凡尔与弹簧
凡尔与弹簧
1、注水泵的结构
注水泵是由动力端、液力端、辅助设备三部分组成。
动力端包括：曲柄连杆、十字头、减速齿轮、皮带轮等。
液力端包括：上水阀、排水阀、阀箱、吸入管、排出管、柱塞等。
辅助设备包括：减震器、空气包、电机、控制柜等。
2、注水泵原理
电机通过皮带带动泵的主轴高速旋转，使柱塞在缸内往复运动。
由于液体在外力的作用下，连续不断挤开吸入阀进入缸内，在柱塞的往复作用下，使缸内液体受挤压，压力升高，液体推开排出阀输出管线。
一、柱塞注水泵工作技术参数
冲程：127mm 冲数：370次/min
吸入管直径：114*4mm 排出管径：88.9*12mm
吸入最小压力：0.03MPa 电动机：185KW 380v
全机重量：7000kg 外廓尺寸：3450*2380*1710mm。
注水泵的结构及原理.doc11
一、注水泵的结构及原理
（3）反注井改反洗井操作
皮带轮曲柄连杆连接器密封压帽柱塞上水凡尔与弹簧
凡尔与弹簧
1、注水泵的结构
注水泵是由动力端、液力端、辅助设备三部分组成。
动力端包括：曲柄连杆、十字头、减速齿轮、皮带轮等。
液力端包括：上水阀、排水阀、阀箱、吸入管、排出管、柱塞等。
辅助设备包括：减震器、空气包、电机、控制柜等。
2、注水泵原理
电机通过皮带带动泵的主轴高速旋转，使柱塞在缸内往复运动。
由于液体在外力的作用下，连续不断挤开吸入阀进入缸内，在柱塞的往复作用下，使缸内液体受挤压，压力升高，液体推开排出阀输出管线。
一、柱塞注水泵工作技术参数
冲程：127mm 冲数：370次/min
吸入管直径：114*4mm 排出管径：88.9*12mm
吸入最小压力：0.03MPa 电动机：185KW 380v
全机重量：7000kg 外廓尺寸：3450*2380*1710mm。
注水泵培训资料
注水泵培训资料
一、结构特点：高压注水泵主要由动力端、液力端、传动部分、电
动机及其他保护装置组成，安装在同一底座上。
动力端主要由
泵体、曲轴、连杆、十字头等组成。
液力端主要由液缸体、柱
塞、填料函、导向套、进液阀、排液阀等组成。
传动部分由大、小皮带轮组成。
二、工作原理：电动机通过皮带轮带动泵曲轴旋转，曲轴带动连杆、
柱塞做往复运行。
当柱塞向后运动时，泵腔内容积扩大，压力
降低，排出阀关闭，进液阀打开，吸入液体；当柱塞向前运动
时，泵腔内的液体受到挤压，压力升高，进液阀关闭，排出阀
打开，排出液体。
柱塞不停的做往复运动，使泵达到了吸入和
排出的目的。
三、液力端主要零部件的作用：
1、O型密封圈：进、排液阀各两只密封圈，安装于阀底部和中部，
起密封作用，材质一般为------，如果密封圈损坏，将会影响泵
流量。
2、进液阀及阀座：配套使用，一般采用锥形阀，密封性能较好。
如果阀或阀座损坏，泵会打回流，引起吸入管线振动，泵流量
不足，压力表指针摆动过大。
3、进、排液阀弹簧、进、排液阀弹簧压盖：控制进、排液阀起跳
高度，如果损坏。

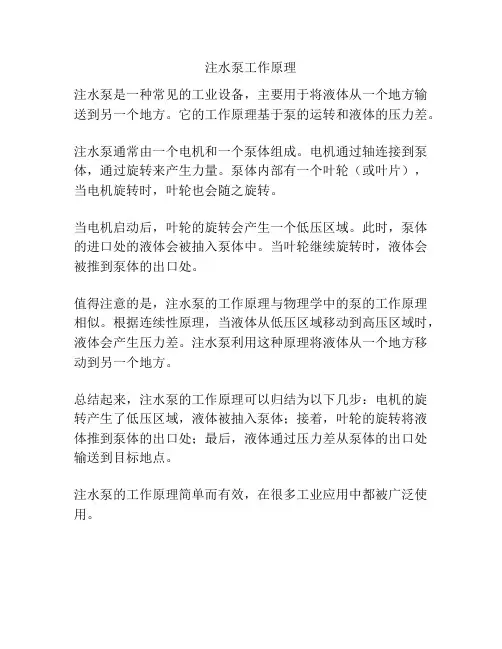

注水泵工作原理
注水泵工作原理
注水泵是一种常见的工业设备，主要用于将液体从一个地方输送到另一个地方。
它的工作原理基于泵的运转和液体的压力差。
注水泵通常由一个电机和一个泵体组成。
电机通过轴连接到泵体，通过旋转来产生力量。
泵体内部有一个叶轮（或叶片），当电机旋转时，叶轮也会随之旋转。
当电机启动后，叶轮的旋转会产生一个低压区域。
此时，泵体的进口处的液体会被抽入泵体中。
当叶轮继续旋转时，液体会被推到泵体的出口处。
值得注意的是，注水泵的工作原理与物理学中的泵的工作原理相似。
根据连续性原理，当液体从低压区域移动到高压区域时，液体会产生压力差。
注水泵利用这种原理将液体从一个地方移动到另一个地方。
总结起来，注水泵的工作原理可以归结为以下几步：电机的旋转产生了低压区域，液体被抽入泵体；接着，叶轮的旋转将液体推到泵体的出口处；最后，液体通过压力差从泵体的出口处输送到目标地点。
注水泵的工作原理简单而有效，在很多工业应用中都被广泛使用。
注射泵工作原理范文
注射泵工作原理范文注射泵是一种医疗设备，用于准确输送液体药物或营养液到患者体内。
它可以根据医生的指示设定流速和容量，从而确保药物按照正确的剂量和时间注入到患者体内。
下面将详细介绍注射泵的工作原理。
注射泵的主要组成部分包括液体储存室、输液管路、控制系统和患者接口。
液体储存室通常是一个可更换或可重填的容器，用于存放药液或营养液。
输液管路将液体从储存室输送到患者体内，并可根据需要切换输液通道。
控制系统是注射泵的核心部分，可以设定流速、容量和输液时间，同时监测、显示和记录注射过程的相关参数。
患者接口则是将输液管路连接到患者的静脉或动脉通路。
注射泵的工作原理主要基于一种叫做蠕动泵（peristaltic pump）的原理。
蠕动泵利用转动运动的滚轮来压迫输液管路，使液体被推进流动。
蠕动泵通常由电机、滚轮、输液管路和传感器组成。
当设定了流速和容量后，控制系统会通过电机驱动滚轮旋转，并调整滚轮的转速。
输液管路被放置在滚轮与滚轮座之间，形成一片闭合区域。
当滚轮旋转时，它们会由于摩擦而挤压住管路，使管路内的液体被推进流动。
控制系统还会根据设定的参数监测注射泵的工作状态，以确保注射过程的安全和准确性。
例如，注射泵通常会配备压力传感器，用于检测输液管路内的压力变化。
如果压力超过设定范围，控制系统会发出警报，停止注射并向医生报告。
此外，注射泵还会配备漏液检测器，用于检测输液管路是否有泄漏情况。
注射泵还具有一些附加功能，例如输液互锁、输液历史记录、时间预设等。
输液互锁功能可以防止误操作，例如当输液速度设定过高时，注射泵会弹出警报并停止注射。
输液历史记录功能可以记录注射过程的参数，供医生参考和分析。
时间预设功能可以根据不同药物的要求设定注射时间，以确保药物的快速或慢速输送。
总的来说，注射泵通过蠕动泵的原理，结合控制系统的精确调控，实现对液体药物或营养液的准确输送。
通过监测和控制输液管路内的压力、液体流速和容量等参数，注射泵可以确保医生设定的剂量和时间被严格遵循，从而提高注射过程的安全性和准确性。
水泵的工作原理及构造
水泵的工作原理及构造（一）离心泵离心泵是农业上应用最广泛的一种水泵，使用时，将泵安装在水里面有一定高度的地方，安装好后，先灌满水，再开启动力机，就可以把水吸上来并压送到用水处。
离心泵的工作原理（图 2-5）：在水泵的泵壳上，进水口与进水管连接，出水口和出水管连接，泵壳内装有叶轮。
抽水先先灌满水，水泵开动后，叶轮带着水高速旋转，在离心力的作力下，叶轮孔道中的水被甩向四周，像下雨天我们转动湿水的雨伞伞柄（图 2-6），水点沿伞的周围飞溅出去，从叶轮中射出的水碰到泵壳时，相互压挤，使压力不断增加，最后形成高压，把水送进螺旋形的通道再抛到高压处。
农用排灌的离心泵多为单级单吸离心泵（图 2-7），由转动部分（泵轴、叶轴、连接器或皮带轮等）和固定部分（泵盖、托架、泵体等）组成。
离心泵的吸口有单式吸和双式吸两种，双式吸较复杂，流量是单式吸的两倍。
(二) 轴流泵轴流泵的叶轮（图 2-8）像轮船的螺旋桨，故又称螺旋桨泵。
工作时叶轮旋转产生轴向推力，泵把叶轮下方的水推向上方，使叶轮上方的水压力增加，叶轮不断的旋转，压力就不断的增加，使水流通过出水管流出。
轴流泵分为立式和卧式两种，立式轴流泵的叶轮浸在水中，启动时不需要灌水，可直接启动。
卧式轴流泵有一段进水弯管，启动时要灌水。
立式轴流泵的结构（图 2-9）：由进水喇叭、叶轮、导叶体、出水弯管、泵轴等部分组成。
小型轴流泵的叶片和轮毂（gu）是铸为一体的；大型轴流泵的叶片和叶毂一般分开制造，有叶片角度调节装置，用于改变叶片的入水角度，以适应扬程的变化，扩大水泵的使用范围。
（三）混流泵混流泵的结构形式有蜗壳式和导叶式两种。
蜗壳式混流泵（图 2-10）主要由泵体、泵盖、叶轮、泵轴、轴承体、填料函等组成，外形和结构像离心泵；导叶式混流泵外形很像轴流泵。
混流泵的流量、扬程介于离心泵和轴流泵之间。
（四）潜水电系潜水电泵是由水泵和立式电机组成的，工作时需全部浸没在水中。
泵抽出的水通过出水管送出。
注水泵的相关知识
压力表பைடு நூலகம்门、关闭出口阀门，打开流量
计前后阀门。
班组技术课交流材料
四
操 作 规 程
6 、打开泵体的放气阀。待液体全部溢出 时，关闭放空阀；
7、按启动按钮起机；
8、打开出口阀门，并把流量控制在 2M3/h ，同时关闭回流阀门，泵并可转入 负载运行。
停泵：
1、打开回流阀门，使泵进入空载运行； 2、按停止按钮停机； 3、关闭进出口阀门、回流阀门
工 作 原 理 动 作 图
班组技术课交流材料
四
启泵：
操 作 规 程
1、检查喂水泵和注水泵的泵体的各联接
部位及螺丝有无松动； 2、检查润滑油的质量和油位； 3 、检查皮带的松紧度，必要要进行调整， 盘车二至三圈，看运行机构有无障碍；
4 、检查两电机及其接线是否完好、正确
紧固； 5 、打开喂水泵进出口阀门、关闭旁通阀 门，打开注水泵的进口阀门，回流阀及
五
注 意 事 项
1、泵体内没有液体绝不允许启泵
注 意 事 项
2、严禁在进排液管线上的阀门和旁通阀关闭的情况下启动泵
3、在负荷运转过程中，瞬时最大压力不得超过额定压力的110%
4、新泵、大修的泵必须经过两小时以上的空运转，确保正常后 加负载；泵在运转中，严禁任何修理工作，以防事故发生。
班组技术课交流材料
注水泵基础知识分享
学 习 导 航
1 2 3
概
述
注水泵 结 构
注水泵 工 作 原 理
注水泵 操 作 规 程 注水泵 注意事项
4
5
班组技术课交流材料
一
概
述
型号：3S50-3.3/10
输送介质：油田污水
理论排量：3.3方/小时 进口压力：0.02-0.1MPa
注水泵学习课件
YOUR LOGO
注水泵的安全操作规程
操作人员必须经过专业培训，掌握注水泵操作技能。 在操作前应检查注水泵的润滑系统、密封系统、电气系统等是否正常，确保设备处于良好状态。 在操作过程中，应严格控制注水泵的压力和流量，避免超负荷运转。 在操作过程中，应注意观察注水泵的运行状态，发现异常情况应及时停机检查并排除故障。 在操作过程中，应注意安全防护措施，确保操作人员的安全。
注水泵的维护保养
定期检查：确保泵体和管路无泄 漏、振动和异常声音
清洁：保持泵体内部和外部的清 洁，避免杂物堵塞或腐蚀
添加标题
添加标题
添加标题
添加标题
润滑：定期对轴承和密封进行润 滑，防止磨损
调整：根据需要调整泵的流量、 压力等参数，保持性能稳定
注水泵常见故障及排除方法
注水泵启动困难： 检查电机、电源 和泵内是否有杂 物
注水泵流量不足： 调整泵的转速或 更换泵的叶轮
注水泵噪音大： 检查泵的安装是 否稳固或更换损 坏的零件
注水泵泄漏：检 查密封圈是否老 化或更换损坏的 密封圈
注水泵性能参数及选型
注水泵的性能参数
流量：每小时泵送 的液体体积。
扬程：水泵对单位 重量液体所做的功， 表现为水泵提供的 能量。
功率：水泵消耗的 电力，通常以千瓦 （kW）表示。
耗。
案例总结：注 水泵在矿山冶 金行业具有广 泛的应用前景， 能够为企业带 来显著的经济 效益和社会效
益。
注水泵在实际操作中的经验总结和实践技巧
注水泵的启动与 关闭操作
注水泵的维护与 保养
注水泵的常见故 障及排除方法
注水泵的操作注 意事项
THANK YOU
汇报人：XX
汇报时间：20XX/XX/XX
三柱塞注水泵的结构与原理
三柱塞注水泵的结构与原理三柱塞注水泵是一种常用的工业泵，其结构和原理是如何的呢？下面我们来详细介绍一下。
一、结构三柱塞注水泵由泵体、柱塞和配流阀等主要部件组成。
1. 泵体：泵体是整个泵的主要承载部分，通常由铸铁制成。
泵体内部有三个柱塞安装孔，用于固定柱塞。
2. 柱塞：柱塞是泵体内部的关键部件，通常由不锈钢材料制成。
柱塞的数量为三个，分别与泵体内的柱塞安装孔对应。
柱塞通过柱塞杆与配流阀连接，其运动产生的压力推动水流的流动。
3. 配流阀：配流阀是控制水流方向的关键部件。
它由阀体和阀芯组成。
阀体与柱塞杆相连接，当柱塞运动时，阀芯会随之移动，从而改变水流的方向。
二、原理三柱塞注水泵的工作原理基于柱塞的往复运动和配流阀的控制。
1. 吸水过程：当柱塞向后运动时，配流阀打开，水通过吸入口进入泵体内部。
同时，由于柱塞的后退运动，泵体内部形成负压，促使水流进入泵体。
2. 推水过程：当柱塞向前运动时，配流阀关闭，水被挤压出泵体。
此时，柱塞的前进运动产生的压力推动水流通过出口处排出。
3. 循环过程：柱塞不断往复运动，通过配流阀的开闭控制，实现水的循环流动。
这样就能够不断地将水从吸入口吸入，然后通过出口排出，从而形成持续的水流。
三、特点与应用三柱塞注水泵具有以下特点：1. 结构简单：三柱塞注水泵的结构相对简单，由较少的部件组成，易于维护和保养。
2. 运行稳定：由于柱塞的往复运动和配流阀的精确控制，三柱塞注水泵的运行稳定可靠，能够长时间连续工作。
3. 压力高：由于柱塞的推动，三柱塞注水泵可以产生较高的水压，适用于一些高压水流的需要场合。
三柱塞注水泵在工业领域有广泛的应用，主要用于以下方面：1. 高压清洗：三柱塞注水泵的高压特性使其非常适用于高压清洗设备，能够快速高效地清洗各种设备和管道。
2. 消防系统：由于其稳定可靠的运行特性，三柱塞注水泵常被应用于消防系统中，用于供水和增压。
3. 压力测试：三柱塞注水泵的高压性能使其成为进行压力测试的理想设备，能够满足对不同设备和管路的压力测试需求。
高压注水泵的结构与原理
高压注水泵的结构与原理嘿，朋友们！今天咱来聊聊高压注水泵这玩意儿。
你看啊，高压注水泵就像是一个大力士，它的任务就是把水或者其他液体使劲儿地推出去，而且是用超高的压力推出去哦！这可不得了，就好像我们用力吹气球，它能把那股劲儿攒得足足的。
它主要由泵体、叶轮、轴这些部分组成。
这泵体就像是大力士的身体，坚固得很呢！叶轮呢，就像是大力士的胳膊，不停地转动，产生力量。
轴呢，那就是连接各个部分的关键啦，要是轴出了问题，那这大力士可就使不上劲咯！咱说这高压注水泵工作起来，那真叫一个厉害。
它把液体吸进来，然后通过叶轮的高速旋转，给液体加上巨大的压力，再猛地把液体推出去。
这过程，不就跟咱跑步一样嘛，先吸口气，然后鼓足劲往前冲。
你说神奇不神奇？想象一下，要是没有高压注水泵，那好多需要高压液体的地方可咋办呀？比如在油田，要把石油从地下挤出来，没有高压注水泵可不行。
它就像是一个默默无闻的英雄，在背后使劲儿呢！而且啊，这高压注水泵也不是随随便便就能工作得好的哦。
就像人一样，得好好照顾它。
要定期给它做检查，看看各个零件是不是都好好的，有没有磨损啥的。
要是不注意保养，万一哪天它闹脾气不工作了，那可就麻烦啦！它的用处可多了去了，在各种工业领域都能看到它的身影。
它就像一把万能钥匙，能打开好多难题的大门呢！它能把液体送到很高很远的地方，给生产提供强大的支持。
咱再说说它的压力，那可不是一般的高啊！这压力能让液体像子弹一样冲出去，威力可大了。
但也正是因为这高压力，对高压注水泵的要求就特别高。
质量得过硬，不然怎么能承受得住这么大的压力呢？总之，高压注水泵虽然看起来只是个机器，但它的作用可大着呢！它为我们的生活和工业生产默默地贡献着自己的力量。
我们可不能小瞧了它呀！它就是那个在幕后默默工作的厉害角色，没有它还真不行呢！所以啊，我们得好好了解它、爱护它，让它能一直好好地为我们服务呀！。
柱塞式注水泵操作资料讲解
柱塞式注水泵相关操作1．常见柱塞泵的规格型号2．柱塞泵的结构主要由电动机、机座、曲柄连杆机构、泵体、进排出阀、柱塞等组成，可分为两大部分组成：①实现机械能转换为压力能并直接输送液体的叫液缸部分；②把原动机的动力传给往复泵活塞的传动部分。
3．柱塞泵的原理在电动机的带动下，柱塞通过连杆机构在缸套中做往复运动，当柱塞从左边的极限位置向右运动时，缸内形成真空，在储水罐内液体高差（或喂水泵）压力作用下，挤开吸入阀进入缸内，直到柱塞运行到最右边为止，这一过程叫吸入过程；当柱塞运行到右边极限位置后，柱塞开始向左边移动，缸内液体受压，压力升高，吸入阀关闭，排出阀打开，高压液体经排出管排出泵外，这一过程叫排出过程；柱塞泵就是这样连续不断的把液体吸入升压后排出。
4．柱塞泵的用途柱塞式注水泵用来对水加压，满足高压注水的要求。
5．柱塞泵的操作1）柱塞泵的启泵操作人员要求：本项目所需人数为1人。
准备工作（1）劳保用品准备齐全，穿戴整齐。
工用具名称规格数量活动扳手200㎜一把F扳手一把绝缘手套2500V一双验电器（试电笔）1140/500V 一支机油、棉纱适量（3）可能发生的危害①高压水刺漏可能引起人身伤害；②电器设备漏电，可能造成触电伤害；③机械设备可能造成夹伤或绞伤事故；④工用具使用不当、闸门操作不当造成物体打击伤害。
（4）注意事项①用验电器测试设备外壳是否带电，防止电器设备漏电伤人；②不能直接接触泵转动部位，避免机械绞伤和夹伤；③开关闸门时人应站在侧面，避免丝杠飞出伤人；④工用具使用时，操作要平稳，防止打滑，避免敲击和碰撞；⑤确认流程正确，观察压力正常后方可离开。
（5）防范措施①确认流程正确无刺漏，防止流程倒错引起事故；②严禁跨越高压管线；③操作电器设备时，必须戴绝缘手套；④确认转动部位防护装置牢固可靠；⑤电机出现超温、超压、超载、缺相等要及时停泵处理；⑥按操作规程正确使用工用具。
操作步骤启泵前的准备①检查各部位螺丝紧固情况，皮带护罩有无松动，泵体周围有无障碍物；②检查曲轴箱内的油位高度，不够时添加；③检查安全阀是否定期校验完好；检查观察窗盖板是否盖好；④检查皮带松紧，必要时进行调整；⑤检查电压是否达到额定值，电机、电控柜线路是否完好，电路各部位绝缘是否完好；⑥盘泵数圈，使曲轴保持在前行程稍过一点，运动部位不得有障碍；⑦检查喂水泵各部位是否完好；⑧开泵进口、出口闸门，开溢流阀，启动喂水泵，待喂水泵运转正常后，开泵体上的放气阀，待放气阀溢出全部是液体时关闭放气阀；启泵和运转①与上下游站做好联系工作；按下启动按钮，使泵在负载最低时运转10分钟左右后，逐渐关闭溢流阀，调整泵压到工作压力；②启泵初期和运转过程中，如发现泵有异常声响和憋压情况出现，应立即停泵，排除故障后，再重新启泵；检查盘根是否刺漏，并适当调整盘根盒压盖（调整无效时停泵加盘根）；③检查泵的排量、压力及温度是否正常；④检查电机轴承座和泵两端轴承座温度是否正常，三相电压、电流是否在额定范围内；⑤检查盘根漏失量；⑥倾听各部位声音是否正常；⑦每半小时巡回检查，发现问题，立即排除；⑧收拾工用具，清理现场，做好记录。
