产品模型制作
产品模型制作课程设计
产品模型制作课程设计一、课程目标知识目标：1. 学生能理解并掌握产品模型的基本概念、分类及制作流程。
2. 学生能了解并运用产品模型制作的相关材料、工具及技巧。
3. 学生能掌握产品模型的比例、尺寸、细节等方面的知识。
技能目标：1. 学生能运用所学知识，独立设计并制作具有一定创意的产品模型。
2. 学生能在制作过程中，熟练使用各种工具，掌握基本的手工制作技巧。
3. 学生能通过团队协作，完成复杂的产品模型制作任务。
情感态度价值观目标：1. 学生对产品模型制作产生兴趣，培养创新意识和动手能力。
2. 学生在制作过程中，学会观察、分析问题，提高解决问题的能力。
3. 学生通过团队协作，培养合作精神，增强团队意识。
4. 学生在学习过程中，尊重他人意见，学会倾听、沟通，培养良好的学习习惯。
本课程针对初中年级学生，结合学科特点，注重培养学生的动手能力、创新意识和团队协作精神。
在教学过程中，教师应关注学生的个体差异，提供个性化的指导，确保学生在知识、技能和情感态度价值观方面取得具体、可衡量的学习成果。
后续教学设计和评估将以此为基础，确保课程目标的实现。
二、教学内容本课程教学内容主要包括以下几部分：1. 产品模型基本概念与分类：介绍产品模型的概念、作用及分类，使学生了解不同类型的产品模型及其特点。
2. 制作材料与工具：讲解常用的制作材料（如塑料、木头、纸张等）及工具（如剪刀、刀片、胶水等），让学生掌握制作产品模型的基本技能。
3. 制作流程与方法：详细讲解产品模型的制作流程，包括设计、选材、制作、修整等环节，并介绍各种制作方法。
4. 比例与尺寸：讲解产品模型的比例、尺寸知识，使学生能够根据实际需求制作出合适的产品模型。
5. 细节处理与创意发挥：教授如何处理产品模型的细节问题，并鼓励学生在制作过程中发挥创意，提高作品的质量。
教学内容依据以下教材章节组织：第一章：产品模型概述1.1 产品模型的概念与作用1.2 产品模型的分类与特点第二章：产品模型制作材料与工具2.1 常用制作材料2.2 常用制作工具第三章：产品模型制作流程与方法3.1 制作流程3.2 制作方法第四章：产品模型的比例与尺寸4.1 比例知识4.2 尺寸处理第五章：产品模型细节处理与创意发挥5.1 细节处理技巧5.2 创意发挥与应用教学进度安排：共10课时，每章节分配2课时，确保学生充分掌握教学内容。
产品模型制作

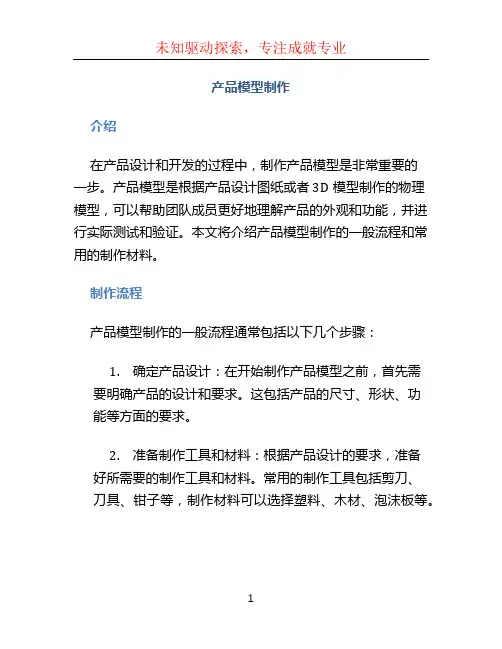

产品模型制作介绍在产品设计和开发的过程中，制作产品模型是非常重要的一步。
产品模型是根据产品设计图纸或者3D模型制作的物理模型，可以帮助团队成员更好地理解产品的外观和功能，并进行实际测试和验证。
本文将介绍产品模型制作的一般流程和常用的制作材料。
制作流程产品模型制作的一般流程通常包括以下几个步骤：1.确定产品设计：在开始制作产品模型之前，首先需要明确产品的设计和要求。
这包括产品的尺寸、形状、功能等方面的要求。
2.准备制作工具和材料：根据产品设计的要求，准备好所需要的制作工具和材料。
常用的制作工具包括剪刀、刀具、钳子等，制作材料可以选择塑料、木材、泡沫板等。
3.制作模型框架：根据产品设计图纸或者3D模型，开始制作模型的框架。
可以使用木材或者塑料板材制作模型的外形结构。
4.添加细节部分：在模型框架完成后，可以根据产品设计的要求，添加细节部分。
例如，可以使用塑料片或者3D打印的零件添加产品的按钮、开关等功能组件。
5.进行涂装和装饰：当模型的基本结构和细节部分完成后，可以进行涂装和装饰。
可以使用彩色涂料、贴纸等来增加模型的外观效果。
6.进行测试和验证：完成产品模型后，可以进行测试和验证。
可以检查模型的尺寸、稳定性等方面的要求，以确保产品的设计和制作是合理和可行的。
制作材料在产品模型制作过程中，常见的制作材料包括以下几种：塑料塑料是制作产品模型常用的材料之一。
它具有质轻、易加工、成本低等优点。
常见的塑料材料有聚乙烯、聚丙烯、聚氯乙烯等。
可以使用塑料板材、塑料片等形式进行制作。
木材木材也是常用的制作材料之一。
木材具有耐用、可塑性强、质感好等特点。
可以使用木板、木条等形式进行制作。
泡沫板泡沫板是一种轻质材料，容易切割和塑形，适合制作简单的产品模型。
它具有隔热、隔音等优点，常见的泡沫板包括聚苯板和聚氨酯板。
金属金属材料可以给产品模型带来更强的支撑和稳定性。
可以使用金属丝、金属片等形式进行制作。
总结产品模型制作是产品设计和开发过程中的重要环节。
产品模型制作
1.3.2 油泥材料模型
人物雕塑
1.3.2 油泥材料模型
产品
1.3.3 石膏材料模型
1.3.4 玻璃钢模型
1.3.5 泡沫塑料模型
1.3.6 塑料模型
1.3.7 纸材模型
1.3.8 木模型
1.3.9 金属模型
1.3.9 金属模型
1.3.9 金属模型
1.4 产品模型制作的原则
用于改进设计方案的实验性模型
制作模型的目的
给别人看
用以设计表现设计展示模型
制作模型的目的
不以设计方案研究为目的模型展示主要是对一些著名建 筑缩小比例仿制还包括地产商售楼模型等
柯布西耶设计的萨伏伊别墅
模型制作的意义
说明性Biblioteka 启发性可触性表现性
模型的功能
1.真实再现设计构想使设计对象具体化 2.完善设计构思，帮助检讨、推敲、评估设计方案 3.沟通设计师与消费者对产品设计意图理解的有效途径 4.试探市场，反馈需求信息的有效手段
塑料材料的组成：
树脂、填充剂、增塑剂、润滑剂、稳定剂、着色剂、替他添加剂
塑料的分类：
根据热变形性质分为热塑性塑料和热固性塑料 根据塑料的应用，分为通用塑料、工程塑料和特种塑料
模型制作常用的塑料材料：
ABS工程塑料、聚甲基丙烯酸甲酯（PMMA)
6.2 塑料模型的材料及加工工具
加工工具：
量具：直尺、直角尺、曲线板、卡钳 切割工具：美工刀、勾刀、手工锯、电动切割机 划线工具：划规 锉削工具：钢锉、什锦锉、木锉 加热工具：热风枪、电炉、电烤箱 钻孔工具：手摇钻、电动台钻 装卡工具：台钳 錾凿工具：木刻雕刀、电动砂轮机、电动抛光机
8.3 纸模型的制作方法
☆
工业3d模型制作标准
工业3d模型制作标准
工业3D模型制作标准是指在制作工业产品的三维模型时需要遵
循的一系列规范和要求。
这些标准旨在确保模型的质量、准确性和
可用性，以便在工程设计、制造和其他相关领域中使用。
以下是一
些通常适用的工业3D模型制作标准：
1. 准确性，模型必须精确地反映实际产品的尺寸、形状和特征。
这需要使用准确的测量数据和工程图纸来创建模型。
2. 可编辑性，模型应该是可编辑的，以便在需要时进行修改和
更新。
这要求使用合适的建模软件并遵循良好的建模实践。
3. 文件格式，通常情况下，工业3D模型应该使用通用的文件
格式，如STL、STEP、IGES等，以便在不同的软件和系统中进行交
换和使用。
4. 网格质量，模型的网格应该是高质量的，没有不必要的三角
形或多边形，以确保模型在渲染和分析时有良好的性能。
5. 材质和纹理，如果需要，模型应该包含准确的材质和纹理信
息，以便在渲染和虚拟现实应用中呈现真实感。
6. 尺寸单位，模型应该使用统一的尺寸单位，通常是米或毫米，以确保在不同系统中的一致性。
7. 法线和边缘，模型的法线和边缘应该正确设置，以确保在渲
染和光照计算中得到正确的结果。
总之，工业3D模型制作标准旨在确保模型的准确性、可编辑性、可用性和性能。
遵循这些标准可以帮助工程师和设计师在其工作中
更高效地使用和交换3D模型。
产品制作模型的实验报告
产品制作模型的实验报告引言本实验通过制作产品的模型来了解产品制作过程中的原理和技术要点。
以小型摄像机为例，进行了产品的设计、制作和展示。
通过实验，旨在加深对产品制作过程的理解，并提高实践操作能力。
实验目的1. 了解产品设计的基本原理和流程；2. 掌握产品制作的基本工艺和技术要点；3. 验证产品的设计和功能是否符合预期。
实验材料和仪器- 快干胶- 双面胶- 塑料板- 金属材料- 小型摄像机- 电池- 电线- 工具（刀具、钳子、剪刀等）实验步骤1. 产品设计首先进行产品的设计，包括外观设计和功能设计。
根据需求和原理，确定产品的形状、大小和功能布局，并将其制作成图纸或实物模型。
2. 材料准备根据产品设计，准备相应的材料和工具。
选择适合的材料制作外壳和支撑结构，以及电路连接所需的材料。
3. 制作外壳根据产品设计，使用工具将塑料板或金属材料进行剪切、打磨和组装，制作成产品的外壳。
注意保证外壳的强度和稳定性。
4. 安装电路将小型摄像机和电池进行连接，并将其安装到产品的内部。
使用电线进行连接，确保电路的正常工作。
5. 测试功能完成电路的连接后，进行功能测试。
通过按下相应的按钮或开关，观察摄像机是否能够正常工作，录制图像或视频。
6. 修饰和装饰根据实验要求和个人喜好，进行产品的修饰和装饰。
可以使用彩色胶带、贴纸等材料，为产品增加美观性。
7. 展示产品将制作完成的产品进行展示，演示其功能和特点。
向其他人介绍产品的设计思路、制作流程和使用方法。
实验结果与分析根据实验步骤和要求，顺利完成了产品的制作，并实现了设计的功能。
经过测试，产品能够正常工作，具有较好的稳定性和图像质量。
在产品的外观设计上，根据个人喜好进行了修饰和装饰，增加了整体的美观性和吸引力。
实验总结通过本实验，我对产品制作的流程和原理有了更深入的了解。
实践操作中，我学会了选择适当的材料和工具，以及合理的制作和调试方法。
在实验过程中，也遇到了一些问题和挑战，但通过团队协作和不断尝试，最终解决了这些问题。
产品模型制作-教学大纲
《产品模型制作》教学大纲课程代码：020*******课程名称：产品模型制作学分：4 总学时：64讲课学时：16 实践学时：48适用对象：工业设计专业先修课程：机械制图、画法几何及阴影透视、工业产品造型设计基础、产品形态设计、产品效果图技法与分析、产品设计材料与加工工艺、计算机辅助工业设计、工业设计概论等一、课程的性质与任务《产品模型制作》是工业设计专业实践课中的一门专业主干课程。
通过本课程的学习，学生应掌握常用材料的性质、加工工艺和制作方法，能够用石膏、粘土、塑料、泡沫、木材及其他常用材料等进行现代产品设计，并提高在设计中对材料的运用能力。
二、课程教学的基本要求该课程主要培养学生的动手能力和解决问题的能力，也是验证设计和训练设计思维的一种手段，培养学生在平面（图纸）与具体塑形之间转换的理解力，使学生通过直接的操作对空间体量、成型工艺、材质、比例、色彩与产品的关系有直观、亲切的体会。
本课程以设计技能实践教学的为主旨，以产品模型制作工艺为重点。
要求学生学习产品设计中模型的作用，模型制作有关材料的选用，加工工艺，以及模型的检测评价与安全防范等知识。
着重要求学生关注产品模型的制作材料、制作工艺技法及相关的各种问题（如常用工具、表面装饰）等。
三、课程教学内容第一章产品模型概述 4课时【教学基本要求】1、了解产品模型的特点和作用2、熟悉产品模型的分类【教学内容】1、产品模型的特点及作用2、产品模型的分类2.1、按模型的用途分2.2、按模型的比例分2.3、按模型的材料分【教学重点和难点】重点：产品模型的分类难点：培养学生对模型制作的兴趣，认识模型分类，理解模型特点及作用第二章产品模型的制作工艺 8课时【教学基本要求】1、了解产品模型制作方法、步骤、和制作原则2、熟悉产品模型制作的基本工具3、熟悉产品模型制作的技术4、熟悉模型材料的选择【教学内容】1、产品模型的制作方法及工序2、产品模型材料的选择和使用3、产品模型制作的常用工具4、产品模型制作新技术——快速成形技术【教学重点和难点】重点：1、产品模型的制作方法及工序2、产品模型制作的常用工具难点：1、产品模型制作方法就工序2、产品模型制作新技术——快速成形技术的原理及方法第三章黏土模型、油泥模型 8课时【教学基本要求】1、了解黏土、油泥的特性2、掌握黏土模型、油泥模型的制作工艺【教学内容】1、黏土、油泥的特性2、黏土模型、油泥模型的制作工艺3、制作实例——控制仪油泥模型制作【教学重点和难点】重点：1、黏土、油泥的特性2、制作实例讲解难点：黏土模型、油泥模型的制作工艺第四章石膏模型 8课时【教学基本要求】1、了解石膏材料特性2、掌握石膏模型的制作工艺【教学内容】1、石膏材料特性2、石膏模型的制作工艺3、制作实例【教学重点和难点】重点：1、石膏材料特性2、石膏模型的制作工艺难点：制作实例第五章泡沫塑料模型 8课时【教学基本要求】1、了解泡沫塑料种类及特性2、掌握泡沫塑料模型的制作工艺【教学内容】1、泡沫塑料种类及特性2、泡沫塑料模型的制作工艺3、制作实例【教学重点和难点】重点：1、泡沫塑料种类及特性2、泡沫塑料模型的制作工艺难点：制作实例第六章塑料模型 8课时【教学基本要求】1、了解模型用塑料的种类及特性2、掌握塑料模型的制作工艺【教学内容】1、模型用塑料的种类及特性2、塑料模型的制作工艺3、制作实例【教学重点和难点】重点：1、模型用塑料的种类及特性2、塑料模型的制作工艺难点：制作实例第七章木质模型 8课时【教学基本要求】1、了解模型用木材种类及特性2、掌握木模型的制作工艺【教学内容】1、模型用木材种类及特性2、木模型的制作工艺3、制作实例——监控仪木制模型的制作【教学重点和难点】重点：1、模型用木材种类及特性2、木模型的制作工艺难点：制作实例第八章金属模型 6课时【教学基本要求】1、了解模型用金属材料种类及特征2、掌握金属模型的制作工艺【教学内容】1、模型用金属材料种类及特征2、金属模型的制作工艺3、制作实例【教学重点和难点】重点：1、模型用金属材料种类及特征2、金属模型的制作工艺难点：制作实例第九章玻璃钢模型 6课时【教学基本要求】1、了解玻璃钢特性2、掌握玻璃钢模型制作工工艺【教学内容】1、玻璃钢特性2、玻璃钢模型制作工工艺3、制作实例——水勺的玻璃钢模型【教学重点和难点】重点：1、玻璃钢特性2、玻璃钢模型制作工工艺难点：制作实例五、教学组织与方法采用的教学方法主要以理论讲述及实践练习为主，与多媒体教学相互结合的教学模式。
产品模型设计与制作
材料和加工工具：
热塑性塑料（ABS工程塑料与聚甲基丙烯酸甲脂）具有易燃性、 机械性良好、吸水率底、可塑性、着色性
工具：热加工工具、打磨工具、丙酮（黏合剂）
1、打磨、上色
目录： 第一章 产品模型概述 第二章 泥模型制作技法 第三章 石膏模型制作技法 第四章 树脂模型制作技法 第五章 泡沫塑料模型制作技法 第六章 塑料模型制作技法 第七章 纸模型制作技法 第八章 产品模型表面处理技法 第九章 快速成型
第一章 产品模型概述
1、产品模型的意义与功能 2、产品模型制作的种类 3、产品模型制作的材料 4、产品模型制作的原则
工具： 切割工具（板锯） 修整工具（打磨扳、打磨棒、特殊形状打磨块等）、 量具（卡钳、曲线板、圆规） 黏结剂（胶水）
制作方法：
1、画三视图，在泡沫上复制三视图，放样、画线 2、切割大型 3、切割是避免徒手处理，应当选择适当的工具、划适当的辅助线 4、表面处理
第六章 塑料模型制作技法
塑料模型的性能：
5、石膏浆干后，敲碎阴性的石膏模具，就可以得到复制模型。
第四章 树脂模型制作技法
材料：玻璃纤维、合成树脂（环氧树脂、不饱和聚脂、、）
制作方法： 1、制作胎模（石膏阴模） 2、调制树脂 3、刷脱模剂、裱玻璃纤维 4、脱模修整
第五章 泡沫塑料模型制作技法
泡沫塑料： 发泡PS（聚苯乙烯）、发泡PU（聚氨基甲酸脂）
1、产品模型的意义与功能 意义：说明性、启发性、可触性、表现性
2、产品模型制作的种类
按照在产品设计过程中的不同阶段和用途分： 研讨性模型、功能性模型、表现性模型
3、产品模型制作的材料
黏土、油泥、石膏、玻璃钢、泡沫塑料、塑料、 纸材、木头、金属、、、、
产品设计模型制作与工艺
产品设计模型制作与工艺产品设计模型是产品设计的一个关键环节，它是产品设计过程中的一个缩影，也是产品设计的实体化表现。
产品设计模型的制作是设计师将设计思想转化为实体设计成果的关键步骤。
下面介绍产品设计模型的制作过程。
1.准备工作在制作产品设计模型前，需要准备一系列的工具和材料。
首先需要准备纸张、铅笔、橡皮擦和尺子等工具，用以画出产品的草图。
其次需要准备一些制作模型的常用材料，例如泡沫板、硬纸板、塑料板、塑料棒等，在选择材料时需要考虑到模型的大小、重量和制作难度等因素。
还需要准备一些剪刀、刀具和胶水等工具用以切割和粘接材料。
2.绘制草图在准备好工具和材料后，设计师需要画出产品的草图。
草图是产品设计的基础，草图可以帮助设计师更直观地了解产品的结构和形态。
画草图时需要考虑到产品的功能、造型、色彩和材质等因素。
3.选择制作材料根据产品的设计要求，设计师需要选择适合的制作材料。
通常选择的材料是泡沫板、硬纸板、塑料板、塑料棒等。
在选择材料时需要考虑到其切割、粘接和强度等因素。
4.制作模型结构首先需要将草图按比例放大或缩小至实际模型大小，然后再将其用作制作模型的模板。
然后根据模板切割相应的材料，再用胶水粘贴起来，组成模型的结构骨架。
在制作骨架时需要考虑到重心和稳定性等因素。
5.完善细节部分在完成模型结构后，需要完善模型的细节部分。
这些细节部分包括产品的外形、表面质感、配色、标识和功能部件等。
设计师需要根据草图和设计要求，将细节部分逐一加入模型中。
6.抛光和表面处理最后需要对模型进行抛光和表面处理，以提高其整体的外观表现。
抛光和表面处理的主要工具是砂纸和喷漆。
在进行表面处理时需要注意控制涂料的厚度和均匀性，以保证模型的表面光滑细致。
产品设计模型是以设计草图为基础，通过一系列的加工工艺，将其转化为实体制品。
下面介绍产品设计模型制作的工艺流程。
1.概念设计在进行模型制作之前，需要进行概念设计。
概念设计是指首先对产品进行整体的设计和规划，确定产品的设计目标、设计要素和设计风格等关键方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纸模型
材系：硬纸板、马粪纸、卡纸、铜版纸、进口美术用纸等。 特点：取材容易，价格低廉，易成形，质轻。 缺点：怕压、怕潮，易变形，稍大则需衬龙骨，较麻烦
木质材料模型
选材：材质软，带韧性，纹理较细，易加工，变形小。 优点：质轻，强度好，不变形，涂饰方便，宜做较大模型。 缺点：费工，成本高，不易修改，填补。
第十二次课：产品展示，提交作业，评分
评分标准
• 考勤：20% • 作业：80% • 1、效果图、三视图 30% • 2、模种：30% • 3、模具：30% • 4、产品：10%
作业提交要求
• 以PPT的形式提交作业 • PPT文件命名：学号+姓名 • PPT中要包含：方案草图、设计说明、效果图、三视图、制作过程、最后产品 展示 （提示：每一个过程都要记得拍照。保留下来做PPT。） • 作业提交时间：最后一次课
二、陶瓷产品模型制作的过程
• 1、方案的制定
• 2、模种的制作
• 3、模具制作
• 4、产品制作成型 （1）注浆成型
（2）印坯成型
课题一：存钱罐的设计与制作
课题二：茶壶的设计与制作
课程进度安排
• 共12次课，清明节去掉一次。
课程次数 课程内容 一 理论课 二 清明放假 三 方案的选 定（购买 材料） 四 提交效果 图和三视 图（进度 较快者可 以开始制 作） 五 ~八 模型制作 九 模具翻制 十~十一 翻制产品
产品模型制作
课程能力要求
要求：1、对产品造型的塑造能力 2、用人机工学知识设计产品造型 3、动手能力 4、手绘效果图、CAD制图的能力
课程目标
掌握以下知识点：1、产品模型制作的步骤及方法 2、产品模型的材料 3、产品模型制作的工具 4、黏土、石膏的特性 课程达成目标： 1、能独立完成从搜集设计信息指定规划，选择目标进行初步设计，进行分析综 合评估，设计构图 2、根塑性好，修改方便，可回收重用，易取材，价廉。 缺点：不易保存，干后易变形开裂。
油泥模型
塑料材料模型
a. 硬质泡沫塑料模型。宜用于制作形状不太复杂、形体较大、较规整的模型。 特点：轻，易成形，不变形，易取材，价廉， 好保存 缺点：怕碰，不易细质加工，不易修改，不能直 接着色，遇酸碱易被腐蚀，须做隔离层处 理
什么是模型？
产品模型的作用是什么？
在没有开模具的前提下，根据产品外 观文件或结构文件先做出的一个或几 个用来检查外观结构和理性的功能样 板 （手板）
产品模型的作用
• 产品模型融色彩、空间、形体、结构、材料、比例关系、视觉效果为一体的综 合体，使人能直接对产品形态一目了然。 • 1、检验设计思路和工艺方案 • 2、风险小，超前预想
为什么选择陶瓷产品模型制作？ 1、陶瓷材质涉在产品设计中运用广泛（灯具设计、装饰品设计、首饰设计、 茶具设计等其他生活用品设计） 2、在学校现有的教学条件下，陶瓷产品模型制作比较有优势。 3、为后面的毕业设计打下基础
• 所使用的工具材料
• 陶瓷产品模型制作的过程
一、所使用的材料和工具
① 工作台 ② 尺 度量工具。推荐使用钢尺，不容易被刀片 破坏 ③ 圆规、衡量规等 ④ 砂纸 用来打磨 ⑤刷子、毛刷。用来刷掉打磨后的碎屑 ⑥ 刀 美工刀、刮刀 材料：泥、石膏
金属材料模型
原材料为铝镁合金等金属材料，产品如笔记本电脑、高级单放机、CD机等。 优点：强度高，可焊性好，易涂装。 缺点：加工成型难度大，不易修改，易生锈，笨重，成本高。
玻璃材料模型
用玻璃刀划切加工处理。常为平板类，如普通板玻璃、加工板玻璃、特种板玻璃 等。
产品模型制作课程优秀作业
陶瓷产品模型制作
b. ABS树脂：全名为丙烯腈-丁二烯-苯乙烯 特点：不透明，溶于氯仿，典型性的产品模型材料，具有优良的耐热性、耐 光性、耐电性，见人，耐冲击，不易燃烧，可电镀和着色，用钩刀切割，用电炉 或电吹风加热可变软，任意弯曲。
石膏模型
特点：成型容易，雕刻方便，易涂装，经济，易于长期保存。 缺点：较重、怕碰、压
