DM5E测厚仪技术要求
DM5E操作手册
GE公司DM5E超声波测厚仪功能多，精度高，在管道、船舶等行业有着广泛应用，今天简单讨论下DM5E基本操作
以DA501EN探头为例子
第一步、连接主机+探头+探头线缆，按《菜单》按键，选择对应探头，然后确定
第二步骤、两次点击《MODE》菜单按键，进入配置菜单，选择对应配置
第三步、机器校准，按CAL按键根据提示进行机器校零或者校准
先以一点校准说起，根据提示将探头放在试块上，仪器采集数据完毕后提起探头，然后按《上下左右》按键调整数据，继续按《CAL》按键，进入声速界面，此时显示所校准工件声速，继续按《CAL》按键回到测量界面。
一点校准比较方便，但是精度不是很高，适合测量校准试块厚度值附件的厚度，如果有的工件厚度跨距比较大，不如薄的1.5mm，厚的工件10mm，此时最好采用两点校准，着重说下：
1、同时按住《左》和《右》按键，进入锁定菜单界面，输入密码DM5E，然后确定
2、选择校准方法，更换二点校准
3、进入校准界面，根据提示先用薄试块校准
4，然后根据提示，校准厚标准块，并调整数字
5按《CAL》进入声速界面
6，然后再次按《CAL》进入测量界面。

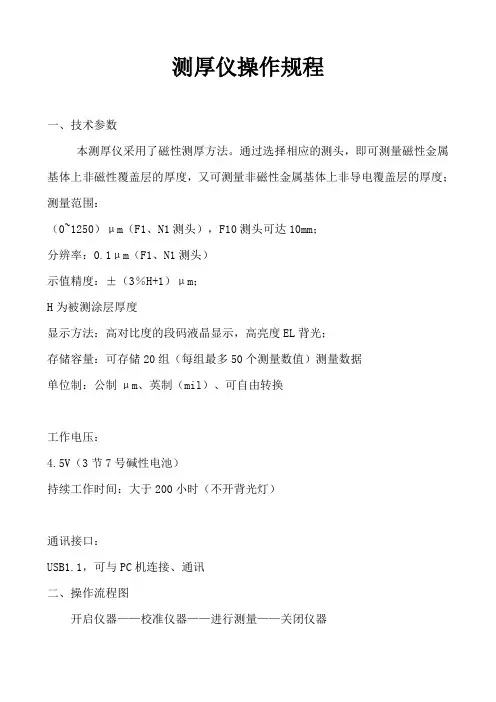

测厚仪操作规程
测厚仪操作规程一、技术参数本测厚仪采用了磁性测厚方法。
通过选择相应的测头，即可测量磁性金属基体上非磁性覆盖层的厚度，又可测量非磁性金属基体上非导电覆盖层的厚度；测量范围：（0~1250）μm（F1、N1测头），F10测头可达10mm；分辨率：0.1μm（F1、N1测头）示值精度：±（3％H+1）μm；H为被测涂层厚度显示方法：高对比度的段码液晶显示，高亮度EL背光；存储容量：可存储20组（每组最多50个测量数值）测量数据单位制：公制μm、英制（mil）、可自由转换工作电压：4.5V（3节7号碱性电池）持续工作时间：大于200小时（不开背光灯）通讯接口：USB1.1，可与PC机连接、通讯二、操作流程图开启仪器——校准仪器——进行测量——关闭仪器三、操作步骤基本测量步骤1.准备好待测工件；2.将测头插头插入主机的测头插座中；3.仪器开机；4.判断是否需要校准仪器。
如果需要，选择适当的校准方法进行校准；5.测量。
将测头垂直接触工件的测量面，并轻压测头的加载套，当测头与被测工件表面接触稳定后，随着一声蜂鸣声，屏幕将显示标识和测量值。
如果测量标识闪烁或无测量标识则表示测头不稳定.移开测头后，测量标识消失，厚度值保持。
6.仪器关机四、操作注意事项1.如果在测量中测头放置不稳，会引起测量值与实际值偏差较大；2.如果已经进行了适当的校准，所有的测量值将保持在一定的误差范围内；3.仪器的任何一个测量值都是五次看不见的测量平均值；4.为使测量更加精确，可在一个点多次测量，并计算其平均值作为最终的测量结果；5.显示测量结果后，一定要提起测头至距离工件10mm以上，才可以进行下次测量。
五、维护及注意事项1.应避免仪器及测头受到强烈震动；2.避免仪器置于过于潮湿的环境中；3.插拔测头时，应捏住活动外套沿轴线用力，不可旋转测头，以避免损坏测头电缆芯线。
4.油、灰尘的附着会使测头线逐渐老化、断裂，使用后应清除缆线上的污垢。
DM5E测厚仪使用说明书
D M5E测厚仪使用说明书
1、长按键开机，进入如下界面。
2、按键进行探头设置，通过键旁的上下键选择屏幕上的探
头型号，通过右侧的选择确认探头。
表示已选择“DA501”探头。
3、探头型号确定后，按2次键进行校零。
注意：必须在待侧厚件所处环境下校零，因为温度对测厚数据影响很大。
4、按键，进入校零界面。
5、按键，进行校零。
6、按键，进入如下界面。
7、在探头上涂抹耦合剂，将探头放置在标准试块上。
8、设置标准试块厚度：3.9mm。
通过左右两侧的箭头选择需要修改的数字，通过上下的箭头修改数字，按键确定修改。
9、设置声速：5900m/us。
通过左右两侧的箭头选择需要修改的数字，通过上下的箭头修改数字，按键确定修改。
10、长按键关机。
涂层测厚仪操作规程
涂层测厚仪操作规程一、技术指标1.测量范围F型0-3000μm2.允许误差：±（2%~4%读值+2μm）3.最小曲率半径：5mm（凸）25mm（凹）4.最小测量面积：φ20mm5.最小基体厚度：0.5mm6.显示：3位数字（字高11mm）7.可选校准方式：标准校准、一点校准、二点校准8.统计数据：平均值x、s标准偏差、读数个数n（最多9.999个）、最大值max、最小值min9.电源：2节5号碱电池，至少测量1万次10.仪器尺寸：64mm×115mm×25mm11.测头尺寸：φ15mm×62mm12.电源：AC220V±10%50Hz13.测量精度：1μm。
二、操作流程图三、操作步骤1.进行校准： MINITEST600有以下三种不同的校准方式：①标准校准：适合平整光滑的表面和大致的测量。
例如，低于一点校准精度要求的场合；②一点校准：按ZERO键，启动零位校准，显示屏将显示ZERO（闪）和MEAN（不闪）字样，“MEAN”表示显示的是平均值；将探头置于无涂层样板上（即零测厚），“滴”声后提起探头。
重复多次，直到显示屏始终显示先前读数的平均值；按ZERO键，结束校零，“ZERO”停止闪烁，置零（无涂层样板校准）结束。
此法用于允许误差不超过4%的场合，探头误差范围应另考虑。
③二点校准：无涂层样板校准后，按CAL键开始用标准箔校准，显示器上出现CAL(闪)MEAN（不闪）字样，将校准箔置于无涂层样板上，放上探头，“滴”声后再提起探头,重复多次，直到显示器显示的读数大致与所选标准箔的厚度相当，按上下键将读数调节至标准箔的厚度，按CAL键，“CAL”停止闪烁，校准完毕。
此法用于误差范围在2%~4%(最大)之间的测量，探头误差范围应另考虑。
2.开始测量：测量时须握住测头上套管，将探头置于要测量的涂层上，保持测头轴线与被测面垂直，“滴”声后提起探头，读取读数。
测厚仪要求
测厚仪要求
要求进口（品牌：GE 型号：DM-5）
1、测量原理：超声波脉冲回波测量法；
2、测量范围：采用始脉冲到第一次回波测量模式时范围为0.6～508mm；采用最小多回波测量模式时范围为2.0～127mm，涂层厚度范围0.3～2.5mm，显示精度：0.01mm与0.1可选；
3、材料声速范围：0.508～18.699mm/ms
4、材料声速分辨率：1m/s
5、探头频率：1MHz～10MHz ；
6、显示方式：高分辨率、带背光、可调节对比度的液晶显示器；
7、校准：对话式探头，自动校准；
8、报警设置：具有最小值最大值报警设置
9、电源：2节“AA”规格蓄电池。
连续使用时间达60小时；
10、连续不工作后具有可选的自动关闭仪器设置；
11、密封：具有防水、防尘键盘，防护等级IP54；
12、操作温度：-10℃～50℃；
13、尺寸：63.5*116*31.5mm；
14、重量：300g以下（包括电池重量）；
15、配置：主机，探头，电池、汉化说明书，仪器箱，数据线及数据管理软件等；
16、仪器语言可选，包括但不限于汉语、英语等。
要求厂家授权并加盖公章上传。
DM5E 系列腐蚀测厚仪 说明书
GE传感与检测科技DM5E 系列腐蚀测厚仪一系列高性能、可靠且便于使用的仪器DM5E 系列让您以合适的价格选择适合自己的功能。
DM5E 系列DM5E 系列是GE传感与检测科技推出的最新一代便携式腐蚀监测测厚仪。
它大大改进了先前腐蚀测厚仪的性能，在正常温度以及高温时拥有更佳的厚度测量稳定性和可重复性。
它可在最恶劣的工作环境下运行，进行油气以及石化和发电行业的管道、压力容器及储罐的壁厚测量。
三种级别DM5E 系列有三种型号，提供三个级别的功能：• DM5E Basic• DM5E• DM5E DLDM5E BasicDM5E Basic 的坚固外壳是所有型号的通用外壳。
它采用人机工程学设计，包括连续工作 60 小时的AA蓄电池在内，重量仅为223g。
这种基本型号符合 EN 15317 的规范，具有 LCD数据显示功能，该显示在一切照明条件下均背光可见。
仪器操作由一只手通过用户友好型界面完成。
该设备是一种密封、水密且防尘的薄膜式键盘，配有最少的功能键和方向键。
通过菜单导航让操作简单而直观。
这种基本机型融合了包括最小/最大值捕获、B-Scan（B 扫描）生成、报警以及差动厚度测量等多种功能，实现了测量厚度与标称厚度的快速比较。
DM5EDM5E 融入了 DM5E Basic 的所有功能，同时提供 DUAL MUL TI 操作模式。
该工作模式已运用于 GE 先前的腐蚀测厚仪，在通过涂层测量金属厚度方面作用突出。
无需去除测量点处的涂层，节省了时间和成本。
用户可以在现场将 DM5E Basic 升级到 DM5E。
DM5E DLDM5E DL 与 DM5E 相似，只是增加了支持网格数据文件格式的内置数据记录仪。
数据记录仪可容纳多达50,000 个记录。
文件可以通过Mini USB 通信端口传输到个人计算机上。
也可以通过宏指令将文件直接导成 Microsoft Excel 格式。
文件名和注释的所有字母数字数据直接通过键盘输入。
美国DME
DM5E超声波测厚仪DM5E 系列是GE传感与检测科技推出的最新一代便携式腐蚀监测超声波测厚仪。
它大大改良了先前腐蚀测厚仪的性能，在正常温度以及高温时拥有更佳的厚度测量稳定性和可重复性。
它可在最恶劣的工作环境下运行，进行油气以及石化和发电行业的管道、压力容器及储罐的壁厚测量。
DM5E超声波测厚仪系列包含三种型号，分别为：根本型-DM5E G(原DM5E Basic型号〕DM5E G外壳巩固，它采纳人机工程学设计，包含连续工作60小时的AA蓄电池在内，重量仅为223g，操作由一只手通过用户友好型界面完成。
采纳密封、水密且防尘的薄膜式键盘，配有最少的功能键和方向键。
通过菜单导航让操作简单而直观。
根本机型包含最小/最大值捕获、B 扫描、报警以及差值厚度测量模式等多种功能。
标准型-DM5EDM5E超声波测厚仪包含了DM5E G 的全部功能，同时提供Dual-Multi模式--即测量穿过涂层的操作模式，在被测物外表有油漆时，无需去除油漆而测量材料的净厚度。
该工作模式已运用于DM4系列的测厚仪，在通过涂层测量金属厚度方面作用突出。
无需去除测量点处的涂层，节约了时间和本钱。
存储型-DM5E DLDM5E DL与DM5E相似，只是增加了支持网格数据文件格式的内置数据记录仪。
数据记录仪可容纳多达50,000 个记录。
文件可以通过Mini USB 通信端口传输到个人计算机上。
也可以通过宏指令将文件直接导成Microsoft Excel 格式。
文件名和注释的全部字母数字数据直接通过键盘输入。
超声波测厚仪DM5E G/DM5E/DM5EDL技术参数测量范围显示分辨率声速测量刷新速率显示类型厚度值显示最后读数显示0.6～508mm(铁)，取决于探头和被测物材质采纳Dual-Multi涂层穿透模式时，2.00～127.00mm(涂层厚度范围0.3mm～2.5mm)508～18699m/s可选择4Hz 或8Hz，24Hz 扫描模式捕捉率高分辨率图形 LCD，64x128 像素，53.0mmx27.0mm，背光和可调比照度B扫描视图模式：5 位，2.55mm 高实心或空心数字表示连接或未连接状态。
测厚仪操作规程
测厚仪操作规程一、引言测厚仪是一种用于测量物体厚度的仪器，广泛应用于工业领域。
为了确保测量结果的准确性和可靠性，制定本操作规程，以指导测厚仪的正确使用和维护。
二、适合范围本操作规程适合于所有使用测厚仪进行厚度测量的人员。
三、测厚仪的工作原理测厚仪通过发送超声波脉冲到被测物体上，测量超声波从发射到接收的时间来计算物体的厚度。
测厚仪通常由探头、仪器主体和显示屏组成。
四、测厚仪的操作步骤1. 准备工作a. 确保测厚仪电源充足，如需更换电池，请使用符合规定的电池。
b. 检查探头是否干净，如有污垢，请使用干净的布清洁。
c. 打开测厚仪，等待其初始化完成。
2. 设置参数a. 根据被测物体的材料选择合适的声速值，如不清晰，请参考相关资料或者咨询专业人员。
b. 设置声速值和测量模式，确保测量结果的准确性。
c. 如需保存测量数据，请设置数据存储方式和格式。
3. 进行测量a. 将探头贴紧被测物体表面，确保良好的接触。
b. 按下测量键，测厚仪会发出超声波脉冲并记录返回时间。
c. 等待测量结果显示在屏幕上，确保稳定后记录测量值。
4. 数据处理a. 如需计算平均值或者进行其他数据处理，请按照测厚仪的操作说明进行操作。
b. 如需保存数据，请按照测厚仪的操作说明进行操作。
5. 关机和维护a. 测量结束后，关闭测厚仪，确保电源关闭。
b. 清洁探头和仪器主体，确保无尘和污垢。
c. 定期校准测厚仪，以确保测量结果的准确性。
d. 如发现测厚仪存在故障或者异常，请及时联系维修人员处理。
六、安全注意事项1. 使用测厚仪时，应佩戴适当的个人防护装备，如手套和护目镜。
2. 在测量过程中，避免探头与人体或者其他物体接触，以防止损坏或者伤害。
3. 避免将测厚仪暴露在高温、潮湿或者腐蚀性环境中。
4. 严禁擅自拆卸或者修理测厚仪，如需维修，请联系专业人员。
5. 定期对测厚仪进行检查和维护，确保其正常工作。
七、附录本操作规程的附录部份包括测厚仪的技术参数、维护记录和相关操作说明，供使用人员参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DM5E测厚仪
一、仪器规格
1、工作原理：超声波脉冲回波测量法
2、测量范围：范围为0.60mm到508mm（铁）
3、测量分辨率：默认设置为0.01mm–可选择0.01和0.1mm（默认设置为0.001”–可选择0.001和0.01”）
4、材料声速范围：0.508到18.699mm/ms（0.0200到0.7362”/ms）
5、材料速度分辨率：1m/s(0.0001”/ms)
6、校准：一点标定、用试块校准和不用试块校准、两点标定
7、脉冲发生器：激励脉冲尖脉冲发生器电压120V，50ohm负载，使用20MHz示波器
8、接收器：带宽500KHz到12MHz，-3dB时增益自动增益控制
9、显示类型：高分辨率图形LCD，64x128像素，53.0mmx27.0mm，背光和可调对比度
10、更新率：4Hz或8Hz，客户可选择，24Hz扫描模式捕捉率
11、厚度值显示：正常视图模式5位，10.6mm(0.4”)高B-SCAN视图模式5位，2.55mm(0.1”)高
12、最后读数显示：实心或空心数字表示连接或未连接状态
13、设置：探头有9个标准设置
14、报警设置：最小值和最大值报警，范围为0.25mm到508mm,0.(0.010”到20.00”）启用和关闭报警时，读数在实心和空心之间变化
15、电源要求：2个“AA”规格的蓄电池
16、蓄电池工作时间：约60小时
17、仪器关闭：连续不工作5、10、15、30分钟后AUTOOFF（自动关闭）或始终开启状态之间选择
18、语言：中文
19、I/O连接器：探头DualLemo00(coax)Mini-USB接口连接个人计算机的Mini-USB接口
20、温度：工作温度-10°C到+50°C（+10°F到+120°F）贮存温度-20°C到+60°C（-10°F到+140°F）
21、重量：223g(0.597lb)，包括蓄电池
22、尺寸：38mmx32mmx75mm
23、冲击：EC68-2-27Ea，根据美国军用标准MilStd810C方法516.2程序I，每根轴应用6次15g11ms脉冲正弦半波
24、密封：IEC529/IP54，防尘/防滴，根据IEC529规范防护等级为IP54
二、数据记录器选项特点
1、容量：50,000个读数
2、文件结构：网格文件
3、行数：1至50,000
4、列数：1至223
5、文件命名：24个字符以内的字母数字名
6、可选软件：UltraMATE和UltraMATELite。
