离子阱类质谱仪的基本工作原理

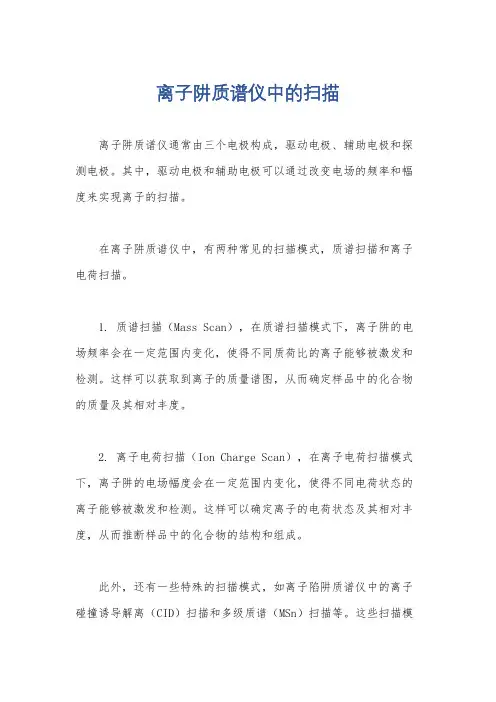

离子阱质谱仪中的扫描
离子阱质谱仪中的扫描
离子阱质谱仪通常由三个电极构成，驱动电极、辅助电极和探测电极。
其中，驱动电极和辅助电极可以通过改变电场的频率和幅度来实现离子的扫描。
在离子阱质谱仪中，有两种常见的扫描模式，质谱扫描和离子电荷扫描。
1. 质谱扫描（Mass Scan），在质谱扫描模式下，离子阱的电场频率会在一定范围内变化，使得不同质荷比的离子能够被激发和检测。
这样可以获取到离子的质量谱图，从而确定样品中的化合物的质量及其相对丰度。
2. 离子电荷扫描（Ion Charge Scan），在离子电荷扫描模式下，离子阱的电场幅度会在一定范围内变化，使得不同电荷状态的离子能够被激发和检测。
这样可以确定离子的电荷状态及其相对丰度，从而推断样品中的化合物的结构和组成。
此外，还有一些特殊的扫描模式，如离子陷阱质谱仪中的离子碰撞诱导解离（CID）扫描和多级质谱（MSn）扫描等。
这些扫描模
式可以进一步提高质谱仪的分析能力，实现更加精确的离子分析和结构鉴定。
总的来说，离子阱质谱仪中的扫描是通过改变电场的频率和幅度，使得离子在离子阱内进行选择性激发、分离和检测的过程。
不同的扫描模式可以获取到不同的质谱信息，从而实现对样品的分析和鉴定。
