§3.4电冰箱的制冷系统(抽真空、充注制冷剂等)
§3.4电冰箱的制冷系统（抽真空、充注制冷剂等）一、教学目标1、掌握电冰箱制冷系统各部件的结构及作用。
2、掌握电冰箱制冷系统维修工具（双表修理阀、真空泵）的使用方法。
3、掌握电冰箱制冷系统抽真空、充注制冷剂的方法和操作。
二、工具器材1、制冷压缩机2、双表修理阀3、真空泵4、电冰箱模型5、制冷剂R12三、相关理论知识1、制冷压缩机（1）制冷压缩机的分类压缩机主要类型有：活塞式、旋转式和涡旋式三种。
根据压缩机和电动机连接方式的不同，活塞式制冷压缩机可分为开启式、半封闭式和全封闭式三种。
电冰箱制冷系统使用的压缩机属于全封闭式压缩机。
其中比较典型的是往复活塞式压缩机。
往复活塞式压缩机又可分为连杆式、滑管式、电磁式三种。
（2）全封闭式压缩机的特点压缩机与电动机共用一主轴，安装在利用弹簧悬吊的钢制机壳内，机壳采用焊接密封。
从其外形看，封闭的外壳有三根铜管（即吸气管、排气管、工艺管）和一个电动机的电源接线盒（如图3.4-1所示）。
全封闭式压缩机与开启式、半封闭式压缩机相比，结构更紧凑，重量更轻，噪音更小，制冷剂不易泄漏，日常维护工作量很小，特别适用于家庭小型制冷装置。
图3.4-1全封闭式压缩机外形图（3）往复活塞式压缩机的内部结构简介1) 机械部分用专用工具打开压缩机顶盖，看见压缩机内部的机械部分，如图3.4-2所示。
图3.4-2压缩机内部的机械部分2) 压缩机的电动机小型压缩机的电动机大多是单相电动机，其绕组由启动绕组和运转绕组两部分构成，通常启动绕组较细、运转绕组较粗。
共有3个引出线端子：R、S、C，如图3.4-3所示。
图3.4-3压缩机的电动机（4）往复活塞式压缩机的工作过程活塞式制冷压缩机的活塞在气缸中往返一次，曲轴旋转一周时，依次进行了压缩、排气、膨胀、吸气四个工作过程，如图3.4-4所示。
图3.4-4 往复活塞式压缩机的工作过程示意图（5）压缩机的一般检查方法1) 手指法将压缩机通电运转，用大拇指按住高压排气口或低压吸气口，如图3.4-5所示。
图3.4-5手指法检查压缩机的吸、排气手指法结果分析如下：a、手指按不住排气口，再用手指按住吸气口，若感觉有较强的吸力，表示压缩机正常，可以使用。
b、排气很少，或没有排气，说明高压汽缸盖垫或汽缸纸垫已击穿，或高、低压阀片击碎。
c、有排气，气量不足，说明压缩机效率低。
d、没有排气，但能听到“嘶嘶”声，停机后则消失，说明高压缓冲S管与机壳连接处断裂。
2} 实测法把压缩机放在放到压缩机测试台上，连接压力表进行测试。
启动压缩机约1min后，低压端压力应为0Pa，高压为 1.17MPa左右，为合格。
再停止运转3min，此时压力不得下降0.05MPa，如果下降幅度过大，说明高压端有漏气。
（6）全封闭式压缩机常见故障及分析见表3.4-1表3.4-1 全封闭式压缩机常见故障及分析2、换热器（1）换热器作用换热器是制冷系统重要的设备组成之一，它是使制冷剂在其中吸收热量或放出热量与周围介质(空气或水)进行热交换的装置，亦称为热交换器。
（2）换热器分类换热器主要指冷凝器和蒸发器，其分类见表3.4-2。
表3.4-2 换热器分类电冰箱用的冷凝器类型有四种，见表3.4-3。
表3.4-3电冰箱用的冷凝器类型电冰箱用的蒸发器类型有四种，见表3.4-4。
表3.4-4 电冰箱用的蒸发器类型（3）换热器的常见故障及分析见表3.4-5。
表3.4-5 换热器的常见故障及分析3、干燥过滤器（1）干燥过滤器的作用干燥过滤器的作用是除去制冷系统的水分和杂质，避免管道堵塞。
（2）干燥过滤器的结构电冰箱干燥过滤器主要由过滤网、多孔滤体、分子筛和铜管体四部分组成，如图3.4-6所示。
图3.4- 6干燥过滤器示意图（3）干燥过滤器的常见故障及修理干燥过滤器的常见故障是滤网堵塞或干燥剂失效。
发生故障，通常是更换新件。
4、毛细管（1）毛细管的结构与节流原理毛细管是电冰箱制冷系统的节流装置，是与低压回气管焊接在一起或穿在低压回气管里的内径为0.5-2mm，长度为1.5m-4m的细长铜管（如图3.4-7所示），具有结构简单、制造方便、价格便宜和不易发生故障等优点。
图3.4-7 毛细管毛细管节流是依靠其流动阻力沿长度方向的压力降，来控制制冷剂的流量，维持冷凝器与蒸发器之间的压力差。
当制冷剂液体流过毛细管时要克服管壁阻力，产生一定的压力降，且管径越小，长度越长，压力降就越大，从而导致流量减少，毛细管就是根据这样的原理工作的。
（2）毛细管的常见故障与维修毛细管漏气或断裂，一般更换与原来尺寸一样的毛细管。
5、制冷系统维修工具（1）压力表和真空压力表压力表和真空压力表（如图3.4-8）所示是制冷设备常用的检测仪表，其外形如图所示。
压力表根据其外壳直径可分为60、100、150、200、250mm五种，根据结构形式主要有径向有边、径向无边、轴向带边、轴向无四种，而根据精度等级一般分为1.0、1.5和2.5三级。
图3.4-8 压力表和真空压力表（2）修理表阀修理表阀有单表阀和双表阀两种。
单表阀由压力表、表阀组成；双表阀由压力表、表阀(含视窗)二部分组成,如图3.4-9所示。
压力表有两块,一块低压表带负压,一块高压表。
低压表一般用于抽真空和检漏系统低压侧压力，高压表通常用于测量高压侧压力。
双表修理阀低压表侧管接头连接制冷系统低压接口，中间管接头连接真空泵或制冷剂钢瓶，高压表侧管接头连接制冷系统高压接口。
图3.4-9 双表修理阀（3）真空泵真空泵是对制冷系统进行抽真空的专用工具。
制冷系统维修通常采用旋片式真空泵，旋片式真空泵分单级、双级两种。
如图3.4-10所示。
图3.4-10 真空泵1—电动机 2—油箱 3—排气口 4—吸气 5—油视镜6、试压与检漏制冷系统是一个密封的的系统。
维修后的制冷系统必须严格地检查气密性，才能保证维修质量，提高运行的可靠性，减少制冷剂的损耗，提高运行的经济性。
氟利昂是一种渗透性极强的制冷剂。
它无色无味，价格较昂贵，又不易保存所以对制冷系统的气密性的检查必不可少。
制冷系统中主要检查泄漏部位包括：制冷压缩机，所有可拆卸的连接部位与抽封出；螺栓端部，视液镜、蒸发器的各焊接部位，各管道和部件（干燥过滤器、截止阀及阀杆处、电磁阀）连接处。
常见的检漏方法有：目测检漏、肥皂水检漏、卤素灯检漏、电子卤素检漏仪和浸水检漏等几种。
7、抽真空制冷系统抽真空的目的是排除制冷系统里的湿汽（水）和不凝气体。
一般抽真空的方法有三种：低压单侧抽真空法、高低压双侧抽真空法和二次抽真空法。
（1）低压单侧抽真空法低压单侧抽真空是利用压缩机机壳上的加液工艺管进行的，其操作工艺比较简单，焊接口少，泄漏机会也相应的少。
（2）高低压双侧抽真空高低压双侧抽真空是指在干燥过滤器的进口另设一根工艺管与压缩机机壳上的工艺管并联在一台真空泵上，同时进行抽真空，这种抽真空的方法克服了低压单侧抽真空方法中毛细管流阻对高压侧真空度不利的影响，但是要增加两个焊口，工艺上就稍有些复杂。
高低压双侧抽真空对制冷系统性能有利，且可适当缩短抽真空时间，近年来也被广泛的应用。
（3）二次抽真空二次抽真空是指制冷系统抽真空到一定真空度后，充入少量的制冷剂，使系统的压力恢复到大气压力，这时系统内已含有制冷剂与空气的混合气体。
第二次抽真空后，便达到了减少残留空气的目的。
二次抽真空和一次抽真空的区别是：一次抽真空时，制冷剂高压部分的残余气体必须通过毛细管后才能达到工艺管被抽除，由于受毛细管阻力的影响，抽真空时间加长，而且效果不理想。
二次抽真空是一次抽真空后向系统充入制冷剂气体，使高压部分空气冲淡，剩余气体中的空气比例减小，从而得到较为理想的真空度。
8、充注制冷剂制冷剂的充注量可按以下几种方法来确定： （1） 称重量 （2） 测压力 （3） 测电流制冷剂的充注方法一般有低压充注法和高压充注法两种。
低压充注法的优点是比较容易控制制冷剂的充注量，安全且不易损坏部件，但充注时间长，而且制冷剂呈气态，含水量较大，必须经干燥器处理。
目前，中小型制冷设备在维修时较多采用低压充注法。
四、实训内容及步骤1、压缩机的拆装及结构认识实训(一) 压缩机的拆卸1） 将以开壳的压缩机3个钓簧松脱，拔掉电动机内部接线。
从机壳内取出机芯（如图3.4-11所示）。
2） 为了便于重新装配，对机芯作上必要的记号。
3） 拆下固定电动机定子的螺钉，将定子绕组与转子分离。
4） 拆下固定汽缸的螺钉，取下缸体（如图3.4-12所示）。
图3.4-11 压缩机机芯 图3.4-12 压缩机缸体5） 卸下汽缸端盖的螺钉，将汽缸端盖、阀板、低压吸气阀片、活塞、滑块、缸体等分离。
6） 压缩机分解完毕后，分别对压缩机各部分进行观察，记录各部件的名称，了解各个部件的结构及工作原理。
(二) 压缩机重新安装1）压缩机缸体的安装。
按照拆卸时的标记。
将汽缸端盖、阀板、低压吸气阀片按照原来的位置装配好。
2）电动机定子与机座的安装。
电机定子安装时，应注意定子与转子四周的间隙要均匀，4枚螺钉应按照对角均匀拧紧，拧紧后用手转动应灵活，此时最好通电检查，看电动机能否正常启动运行，如果有卡滞现象，应重调整定子与转子的位置。
3）活塞组件和汽缸体的安装。
将活塞组件组件插入汽缸孔内，用螺钉将汽缸体固定。
在安装过程中，要求适当调整汽缸体的位置，使得活塞运动时不碰触到汽缸顶端，活塞上止点离汽缸顶端的间隙应越小越好。
4）将压缩机装入机壳内，固定好钓簧。
5）通电运行。
通电后，压缩机应顺利启动运行，并且震动、噪声要小。
(三) 压缩机吸排气能力的检测（手指法）压缩机通电运行后，用手指堵住排气管，应有堵不住的感觉，将手指堵住吸气管，应有明显的吸力。
说明压缩机吸排气正常（如图3.4-13）。
图3.4-13 压缩机吸排气能力的检测2、抽真空实训1)用软管连接真空泵和双表修理阀。
双表阀中间管接头连接真空泵，双表阀低压表侧管接头连接制冷系统低压接口（压缩机的工艺管）。
如图3.4-14所示。
图3.4-14 低压单侧抽真空示意图2)打开真空泵排气帽。
3)接通真空泵电源，打开真空泵电源开关。
4)缓慢地打开双表修理阀旋钮，即可对系统进行抽真空。
5)观察压力表指针位置变化是否正常。
6)抽真空约20分钟，记录低压表的真空值。
使真空压力表指示在133Pa以下。
7)关闭双表修理阀旋钮，然后关闭真空泵电源开关。
（2）二次抽真空操作如果真空泵抽真空的能力差或系统内有水份，可采用二次抽真空法。
1）在第一次抽真空完成后，卸下真空泵，装上制冷剂钢瓶。
2）排掉输气管中的空气。
3）向系统内充入约0MPa的制冷剂。
4）启动压缩机运行约1分钟。
5）按抽真空步骤再次抽真空。
6) 注意事项：抽真空过程中要注意阀门的开、闭顺序和输气管的排气问题，防止系统中空气抽不彻底。
电冰箱制冷系统原理与设计ppt课件
• 在不改变压差的情况下，提高入口制冷 剂的过冷度，可以提高制冷剂流量，并 且降低毛细管出口制冷剂的干度。
M ( P ) d L
毛细管的匹配
• 毛细管一般使用经验法进行选配 • 冷藏箱因为冷源设计温度高，故要求毛细管流量大。 • 冷冻箱因冷源设计温度低，毛细管流量小。 • 毛细管流量调整后，会造成系统的充液量需求发生变
化。
电冰箱能耗的
箱体漏热量 系统工况 压缩机效率 其它装置能耗
Ec Q /(COPth v IS ) Eaux
THANK YOU
SUCCESS
2019/6/3
• 回热
h4' h5 h1 h6
蒸发器的种类
• 在有限的空间内，使蒸发器的散热面积最大化。 • 热负荷大的区域相应蒸发器面积要加大。 • 蒸发器管道长度增加，相应充注量也要增加，冷凝器散热面
积也要增加。
蒸发器内的压力和温度变化
• 制冷剂液体在蒸发器管道内流 动的摩擦黏滞阻力会使制冷剂 的压力降低，同时造成蒸发温 度降低。
度维持不变。 液体的饱和温度会随压力升高。 常见物质：干冰（常温常压下直接升华）水
理论基础
理想气体状态方程
PV mRT
热传导
Q k T A x
对流
Q hAT
（1） （2） （3）
辐射
Qf T 4
（4）
5.67108W /(m2K 4 )
热交换器的换热
• 制冷剂以汽液两相的状态进入 蒸发器，然后液态制冷剂吸收 蒸发器外环境的热量进行蒸发 ，如果蒸发器内的管道压降可 以忽略，则蒸发温度维持不变 。当液态制冷剂完全蒸发完后 ，会继续吸收环境热量，形成 过热蒸汽。
冰箱如何抽真空和加氟
冰箱如何抽真空和加氟简介本文档将介绍如何对冰箱进行抽真空和加氟操作。
抽真空是为了去除冰箱内部的空气和水分，保证冰箱内的环境干燥；而加氟则是为了给冰箱制冷系统充注制冷剂。
请在操作之前仔细阅读厂家提供的使用手册，确保您了解冰箱的具体型号和操作要求。
抽真空操作步骤1. 准备工作：确保冰箱处于停止运行状态，并断开电源。
确保操作空间通风良好。
2. 打开门：打开冰箱的门，让冰箱内部充分通风。
3. 准备工具：准备抽真空所需的工具材料，包括真空泵、真空管和接头等。
4. 连接：将真空管的一端连接到冰箱的抽真空接头上，另一端连接到真空泵。
5. 打开真空泵：打开真空泵开关，开始抽真空。
推荐根据冰箱型号和厂家要求设置抽真空时间，一般为10-15分钟。
6. 断开连接：抽真空完成后，关闭真空泵开关，断开真空管与冰箱接头的连接。
7. 测试：使用真空表检测冰箱内的真空程度，确保真空达到要求。
8. 完成：抽真空操作完成，根据厂家要求继续下一步的加氟操作。
加氟操作步骤1. 准备工作：确保冰箱处于停止运行状态，并断开电源。
确保操作空间通风良好。
2. 打开门：打开冰箱的门，让冰箱内部充分通风。
3. 准备工具：准备加氟所需的工具材料，包括加氟管、制冷剂和加氟接头等。
4. 连接：将加氟管的一端连接到冰箱的加氟接头上，另一端连接到制冷剂槽上。
5. 打开阀门：打开加氟管上的阀门，开始充注制冷剂。
请参考冰箱型号和厂家要求，确保正确的充注量。
6. 监测：使用制冷剂压力表监测冰箱内制冷剂的压力，确保压力在正常范围内。
7. 关闭阀门：充注完成后，关闭加氟管上的阀门，断开加氟管与冰箱接头的连接。
8. 完成：加氟操作完成，关闭冰箱门，重新接通电源。
注意事项：- 抽真空和加氟操作需要专业人员进行，对于非专业人员，请勿擅自进行操作。
- 请确保操作前已阅读冰箱使用手册，按照厂家的操作指南进行操作。
- 如有任何疑问或操作困难，请咨询厂家或专业维修人员的帮助。
以上是关于冰箱如何抽真空和加氟的操作步骤。
冰箱制冷系统
冰箱制冷系统冰箱制冷系统是现代家用电器中不可或缺的一部分。
它通过一系列的工艺和技术，使食物和饮料保持低温状态，延长它们的保鲜期。
本文将从冰箱制冷系统的原理、构成以及常见问题等方面进行介绍，旨在增加读者对冰箱制冷系统的了解。
冰箱制冷系统的原理是基于热量传递和热量平衡的物理原理。
它采用了制冷剂作为传导介质，在不同的压力和温度下循环运动，完成热量的吸收和释放过程。
其主要的工作原理可以分为四个步骤：压缩、冷凝、膨胀和蒸发。
首先是压缩过程，冰箱里的制冷剂被压缩机抽入，并被压缩成高压高温的气体。
然后，制冷剂进入冷凝器，在外部环境的作用下，通过散热的方式将热量释放出去，同时冷却变成高压液体。
接下来，高压液体通过膨胀阀流入蒸发器，此时的制冷剂压力降低，蒸发过程开始。
在蒸发器内部，制冷剂吸收食物和饮料所释放的热量，同时自身发生气化变成低压气体。
最后，低压气体再次经过压缩机，重新进入循环，完成整个制冷过程。
冰箱制冷系统的构成主要包括压缩机、冷凝器、膨胀阀和蒸发器。
其中，压缩机是冰箱制冷系统的核心部件，它通过压缩制冷剂，提高其温度和压力。
冷凝器则起到散热的作用，使制冷剂从高压液体变成高压气体。
膨胀阀的作用是在制冷剂进入蒸发器之前，降低其压力和温度。
蒸发器是冰箱内部的部件，它通过吸收食物和饮料释放的热量，实现冷却的目的。
然而，冰箱制冷系统也常常会出现一些常见问题。
例如，冰箱制冷不良是使用过程中常见的故障之一。
它可能由于压缩机故障、冷凝器堵塞或制冷剂泄漏等原因引起。
此外，冰箱内部结冰也是常见的问题，可能是由于蒸发器故障或膨胀阀失效导致的。
此外，制冷系统可能会出现制冷不均匀或制冷效果差的情况，这可能与制冷剂不足、膨胀阀调整不当或冷凝器需要清洁有关。
为了保障冰箱制冷系统的正常运行和延长其使用寿命，用户也需要进行一些常规的维护和保养。
例如，定期清洁冷凝器的表面，确保其散热效果良好。
另外，用户应避免将热食物直接放入冰箱，以免影响制冷系统的效果。
实训二-电冰箱制冷系统抽真空
实训二电冰箱制冷系统抽真空一、实训目的在制冷系统加压试漏没有变化后，在充注制冷剂之前，必须进行抽真空的处理，排除系统中的不凝性气体（如氮气）和氷分。
原因如下:①不凝凝性气体 (如氮气)使冷凝压力、冷凝温度和排气温度升高，压缩机消耗功率增加，制冷量下降；不凝性气体与氟利昂气体混合后会使氟利昂和油发生化学反应，引起腐蚀加剧使压缩机寿命降低。
②系统中残留的水分，会造成毛细管冰塞。
③进一步检查系统的密封性。
二、实训设备和材料⑴真空泵（或压缩机）一台⑵带真空压力表的三通修理阀一个、连接软管。
⑶实训材料:银焊条数根、工艺管数根。
三、相关理论和技能、实训步骤（一）抽真空的目的与方法制冷系统在完成加压检漏工作后要对系统抽真空，将系统中的水分与不凝性气体排出以保证制冷系统的正常工作。
电冰箱的真空度要求较高，系统中残留空气的绝对压力要求在133Pa以下。
抽真空的目的有两个：一是排除制冷系统中的不凝性气体（如氮气、空气等）。
不凝性气体可使冷凝压力、冷凝温度和排气温度升高，压缩机功耗增加，恶化制冷条件，使制冷量下降，不凝性气体与氟利昂混合后会使氟利昂和油发生化学反应，引起腐蚀，缩短压缩机使用寿命。
二是排除制冷系统中的水分。
抽空时由于压力降低使残留的水分汽化，被真空泵抽出，从而可有效地避免冰堵的发生。
常用的抽真空方法有：低压单侧抽真空法、高低压双侧抽真空法、二次抽真空法、利用冰箱自身压缩机抽真空法等。
（二）、抽真空操作操作内容1．低压单侧抽真空法操作如下：①将压缩机工艺管用割刀割开、放气，注意放气不要太快，防止损失冷冻油，待制冷剂放光后再将工艺管完全割断。
然后在断口处焊上一段直径6mm的纯铜管，铜管的另一端扩好喇叭口并事先套人螺母，由螺母与修理阀连接（或在断口处焊上一根专用的单向维修阀）。
②如右图用带压力表的修理阀把工艺管与真空泵通过加液软管连接起来。
③关闭高压修理阀的开关，让真空泵运行，打开低压修理阀的开关，制冷系统内的空气被抽出。

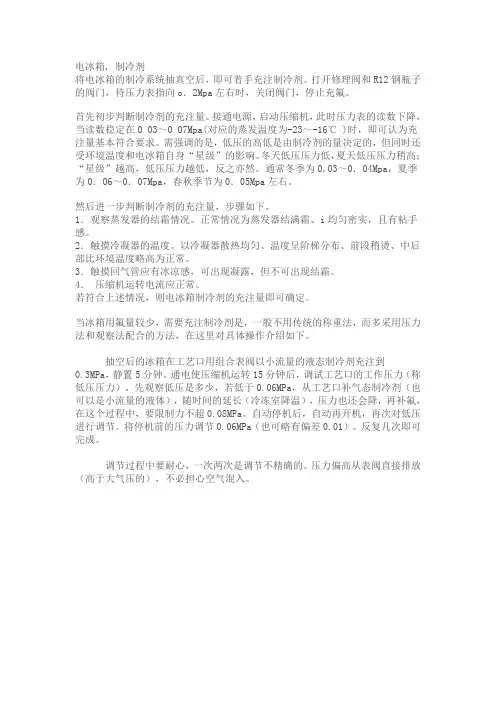

电冰箱
电冰箱, 制冷剂将电冰箱的制冷系统抽真空后，即可着手充注制冷剂。
打开修理阀和R12钢瓶子的阀门，待压力表指向o．2Mpa左右时，关闭阀门，停止充氟。
首先初步判断制冷剂的充注量。
接通电源，启动压缩机，此时压力表的读数下降，当读数稳定在0 03～0 07Mpa(对应的蒸发温度为-23～-16℃ )时，即可认为充注量基本符合要求。
需强调的是，低压的高低是由制冷剂的量决定的，但同时还受环境温度和电冰箱自身“星级”的影响。
冬天低压压力低，夏天低压压力稍高；“星级”越高，低压压力越低，反之亦然。
通常冬季为0,03～0．04Mpa，夏季为0．06～0．07Mpa，春秋季节为0．05Mpa左右。
然后进一步判断制冷剂的充注量，步骤如下。
1．观察蒸发器的结霜情况。
正常情况为蒸发器结满霜、i均匀密实，且有粘手感。
2．触摸冷凝器的温度。
以冷凝器散热均匀、温度呈阶梯分布、前段稍烫、中后部比环境温度略高为正常。
3．触摸回气管应有冰凉感，可出现凝露，但不可出现结霜。
4．压缩机运转电流应正常。
若符合上述情况，则电冰箱制冷剂的充注量即可确定。
当冰箱用氟量较少，需要充注制冷剂是，一般不用传统的称重法，而多采用压力法和观察法配合的方法，在这里对具体操作介绍如下。
抽空后的冰箱在工艺口用组合表阀以小流量的液态制冷剂充注到0.3MPa，静置5分钟。
通电使压缩机运转15分钟后，调试工艺口的工作压力（称低压压力）。
先观察低压是多少，若低于0.06MPa，从工艺口补气态制冷剂（也可以是小流量的液体），随时间的延长（冷冻室降温），压力也还会降，再补氟，在这个过程中，要限制力不超0.08MPa。
自动停机后，自动再开机，再次对低压进行调节。
将停机前的压力调节0.06MPa（也可略有偏差0.01）。
反复几次即可完成。
调节过程中要耐心，一次两次是调节不精确的。
压力偏高从表阀直接排放（高于大气压的），不必担心空气混入。

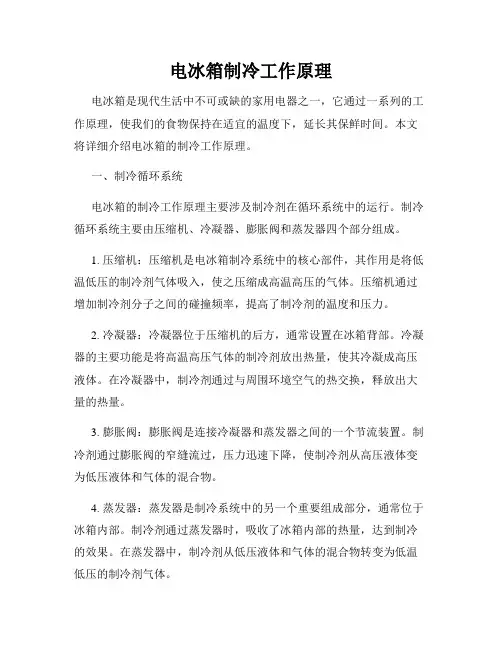

电冰箱制冷工作原理
电冰箱制冷工作原理电冰箱是现代生活中不可或缺的家用电器之一，它通过一系列的工作原理，使我们的食物保持在适宜的温度下，延长其保鲜时间。
本文将详细介绍电冰箱的制冷工作原理。
一、制冷循环系统电冰箱的制冷工作原理主要涉及制冷剂在循环系统中的运行。
制冷循环系统主要由压缩机、冷凝器、膨胀阀和蒸发器四个部分组成。
1. 压缩机：压缩机是电冰箱制冷系统中的核心部件，其作用是将低温低压的制冷剂气体吸入，使之压缩成高温高压的气体。
压缩机通过增加制冷剂分子之间的碰撞频率，提高了制冷剂的温度和压力。
2. 冷凝器：冷凝器位于压缩机的后方，通常设置在冰箱背部。
冷凝器的主要功能是将高温高压气体的制冷剂放出热量，使其冷凝成高压液体。
在冷凝器中，制冷剂通过与周围环境空气的热交换，释放出大量的热量。
3. 膨胀阀：膨胀阀是连接冷凝器和蒸发器之间的一个节流装置。
制冷剂通过膨胀阀的窄缝流过，压力迅速下降，使制冷剂从高压液体变为低压液体和气体的混合物。
4. 蒸发器：蒸发器是制冷系统中的另一个重要组成部分，通常位于冰箱内部。
制冷剂通过蒸发器时，吸收了冰箱内部的热量，达到制冷的效果。
在蒸发器中，制冷剂从低压液体和气体的混合物转变为低温低压的制冷剂气体。
二、制冷剂的选择制冷剂在电冰箱的制冷过程中扮演着重要的角色。
常见的制冷剂有氨、氟利昂和丁烷等。
不同的制冷剂有不同的物理性质和环保程度，而且对于电冰箱的制冷效果也有所影响。
在过去，氯氟烃类制冷剂（如氟利昂）被广泛使用，但由于其对臭氧层的破坏以及对环境的危害，现阶段已被禁止使用。
取而代之的是一些更环保的制冷剂，如丁烷，它不会对臭氧层产生危害，并且有更高的制冷效果。
制冷剂的选择需要综合考虑其制冷性能、环保性以及安全性等因素。
相关的法规和标准也在不断演变和更新，以适应新的环保要求。
三、温度控制和节能技术为了满足用户对不同食物储存温度的需求，电冰箱通常采用温度控制系统。
温度控制可以通过电子控制或机械控制实现，它们可以根据用户的设定，自动控制制冷系统的工作，使冰箱内部的温度保持在设定的范围内。
§3.4电冰箱的制冷系统(抽真空、充注制冷剂等).
§3.4电冰箱的制冷系统（抽真空、充注制冷剂等）一、教学目标1、掌握电冰箱制冷系统各部件的结构及作用。
2、掌握电冰箱制冷系统维修工具（双表修理阀、真空泵）的使用方法。
3、掌握电冰箱制冷系统抽真空、充注制冷剂的方法和操作。
二、工具器材1、制冷压缩机2、双表修理阀3、真空泵4、电冰箱模型5、制冷剂R12三、相关理论知识1、制冷压缩机（1）制冷压缩机的分类压缩机主要类型有：活塞式、旋转式和涡旋式三种。
根据压缩机和电动机连接方式的不同，活塞式制冷压缩机可分为开启式、半封闭式和全封闭式三种。
电冰箱制冷系统使用的压缩机属于全封闭式压缩机。
其中比较典型的是往复活塞式压缩机。
往复活塞式压缩机又可分为连杆式、滑管式、电磁式三种。
（2）全封闭式压缩机的特点压缩机与电动机共用一主轴，安装在利用弹簧悬吊的钢制机壳内，机壳采用焊接密封。
从其外形看，封闭的外壳有三根铜管（即吸气管、排气管、工艺管）和一个电动机的电源接线盒（如图3.4-1所示）。
全封闭式压缩机与开启式、半封闭式压缩机相比，结构更紧凑，重量更轻，噪音更小，制冷剂不易泄漏，日常维护工作量很小，特别适用于家庭小型制冷装置。
图3.4-1全封闭式压缩机外形图（3）往复活塞式压缩机的内部结构简介1) 机械部分用专用工具打开压缩机顶盖，看见压缩机内部的机械部分，如图3.4-2所示。
图3.4-2压缩机内部的机械部分2) 压缩机的电动机小型压缩机的电动机大多是单相电动机，其绕组由启动绕组和运转绕组两部分构成，通常启动绕组较细、运转绕组较粗。
共有3个引出线端子：R、S、C，如图3.4-3所示。
图3.4-3压缩机的电动机（4）往复活塞式压缩机的工作过程活塞式制冷压缩机的活塞在气缸中往返一次，曲轴旋转一周时，依次进行了压缩、排气、膨胀、吸气四个工作过程，如图3.4-4所示。
图3.4-4 往复活塞式压缩机的工作过程示意图（5）压缩机的一般检查方法1) 手指法将压缩机通电运转，用大拇指按住高压排气口或低压吸气口，如图3.4-5所示。
中级制冷设备维修工实操(应会)试题
中级制冷设备维修工实操(应会)试题一、冰箱制冷系统检漏，抽真空，灌制冷剂等操作工艺（参考教材页）（一）冰箱制冷系统检漏制冷系统泄漏是电冰箱等制冷设备最常见的故障。
检查制冷系统有无泄漏，常采用高压检漏和真空试漏两种方法。
1、制冷系统的高压检漏高压检漏就是对制冷系统充注一定压力的气体（最好用氮气），观察压力表上的压力是否随时间推移而降低，若压力表上的压力降低，说明制冷系统有漏缝或漏孔。
电冰箱制冷系统高压检漏示意图如图所示。
图中：1、氮气钢瓶2、氮气减压调节阀3、连接胶管4、带压力表的三通修理阀5、快速接头6、压缩机7、冷凝器8、干燥过滤器9、毛细管10、蒸发器。
制冷系统高压检漏的操作方法：打开氮气钢瓶阀门，调节减压调节阀，使氮气的输出压力为0．8MPa左右。
然后缓慢地打开三通修理阀的阀门，当压力表上的压力稳定在0．8MPa左右时，关闭三通修理阀和氮气钢瓶阀门。
观察压力表上的读数，若制冷系统有较大的泄漏孔，压力表上的读数将明显地逐渐降低。
若制冷系统的泄漏孔很小，压力表上的读数将缓慢地降低，有时需要等数小时后才能观察到读数降低。
对制冷系统高压检漏，充注氮气的压力不能太高，压力过高会造成蒸发器胀裂损坏。
制冷系统经高压检漏，证实制冷系统有泄漏故障后，常用毛刷或棉纱蘸肥皂水分涂抹在制冷系统管道的焊接处或其它容易造成泄漏的部位。
若发现肥皂水的涂抹处有肥皂泡溢出，说明该处有泄漏孔。
为寻找制冷系统泄漏孔，有时需将电冰箱的制冷系统分割成高压和低压两个部分，分别进行检漏。
2、制冷系统的真空试漏真空试漏具体操作方法是：在压缩机的工艺管上接上带真空表的三通修理阀，三通修理阀接头用耐压胶管与真空泵连接。
对制冷系统抽真空1-2小时后，在真空泵的出气口接上胶管，将胶管口放人盛有水的容器中，边抽真空，边观察胶管口有无气体排出。
若对制冷系统抽真空1—2小时后仍有气体排出，说明制冷系统有泄漏孔。
也可以对制冷系统抽真空到制冷系统内的压力为133．3Pa时，关闭三通修理阀阀门，放置12小时，观察真空表上的压力有无升高，若压力升高，说明制冷系统有泄漏孔。
《电冰箱制冷系统》课件
蒸发器
蒸发器是制冷系统的换 热器，负责吸收热量，
使温度降低。
电冰箱制冷系统的原理
压缩过程
压缩机吸入蒸发器中低压的制 冷剂气体，压缩后排出高压的
制冷剂气体。
冷凝过程
高压的制冷剂气体进入冷凝器 ，被冷却水或空气冷却成高压 液体。
膨胀过程
高压液体通过膨胀阀迅速降压 ，使制冷剂状态发生变化。
蒸发过程
制冷系统作用
制冷系统广泛应用于日常生活和 工业生产中，如电冰箱、空调、 冷库等，为人们提供舒适的生活 环境和保证产品的质量。
电冰箱制冷系统的组成
压缩机
压缩机是制冷系统的核 心部件，负责吸入和排 出制冷剂，为制冷剂循
环提供体，释放出热量。
膨胀阀
膨胀阀是控制制冷剂流 量的部件，使制冷剂从 高压状态迅速降低到低
能效等级
电冰箱制冷系统的能效等级通常分为 一级、二级、三级等，等级越高表示 能效越好，即制冷效率更高，耗电量 更少。
环保制冷剂
传统制冷剂
传统的电冰箱制冷剂采用氟利昂等有害物质，对大气层造成破坏，威胁人类健 康。
环保制冷剂
为了解决这一问题，现在越来越多的电冰箱采用环保制冷剂，如R600a等，这 些制冷剂对大气层无害，更加环保。
膨胀阀
01
02
03
04
膨胀阀的作用是将高压的液态 制冷剂减压，使其变为低温低 压的湿蒸汽，以便在蒸发器中
吸热。
膨胀阀通常安装在冷凝器和蒸 发器之间，由毛细管或阀门组
成。
膨胀阀的性能参数包括流量、 进出口压力差和温差等。
膨胀阀在制冷系统中起到节流 的作用，是控制制冷剂流量的
关键部件。
蒸发器
蒸发器的作用是将液态的制冷剂蒸发为气态，同时吸收 热量，从而达到制冷的效果。
电冰箱的制冷系统
（二）、制冷系统工作原理
蒸汽压缩式制冷的工作循环 由压缩、冷凝、节流、蒸 发（汽化）四个过程组成。 工作时，压缩机将蒸发器 内的低温低压气态制冷剂 吸入气缸内，经压缩机作 功压缩后变成高温高压的 制冷剂蒸气排队至冷凝器。 经冷凝器散热后，变成液 态的制冷剂。再经节流膨 胀阀（毛细管）节流降压 后，进入蒸发器内汽化吸 热，从而达到制冷目的。 蒸发器中的制冷剂蒸气又 被压缩机吸走，从而完成 了一个制冷循环。
电冰箱的制冷系统
一、热力学二定律 Байду номын сангаас、电冰箱的制冷系统的组成
三、制冷系统工作原理综述
1、热力学第二定律：热量的变化总是从高温 物体传向低温物体，或从温度高的地方传向 温度低的地方。热量不发自发地从一个低温 物体传向另一个高温物体，但是在消耗一定 能量的条件下，热量能被动地从低温物体转 移到高温物体。
电冰箱制冷系统的组成
1、全封闭式压缩机 2、冷凝器 3、干燥过滤器 4、膨胀阀（毛细管） 5、蒸发器等 程。
（1）活塞式压缩机
1、曲轴连杆活塞式 2、曲柄连杆活塞式 3、曲轴滑管式
活塞式压缩机工作原理
活塞式压缩机又称往返式压缩 机，也就是活塞在汽缸中做往复运 动完成对制冷剂的压缩、排气、吸 气、膨胀四个过程。
5、蒸发器
（1） 蒸发器的种类 有铝管铝板粘 合成形的蒸发器、 铝锌铝复合板吹膨 的蒸发器、铝板印 刷管吹膨蒸发器、 单脊翅片管蒸发器。
蒸发器的工作原理
蒸发器的作用是使流经其内的 低温低压的湿蒸气状态制冷剂吸收 周围物体（食品）的热量，蒸发成 饱和蒸汽状态。蒸发器内制冷剂的 蒸发温度越低，则冷却周围物体的 能力也越大。
3、干燥过滤器
（1） 干燥过滤器的构造： 内部主要装的是吸湿剂 （ 2 ） 干燥过滤器的工作 原理： 它主要是通过吸湿剂 （硅胶或硅酸钠）吸附制 冷系统中的水份，防止在 毛细管里造成冰堵
