汽车玻璃升降系统工作原理及常见故障介绍
汽车玻璃升降器常见故障问题的分析与研究
车辆工程技术176 维修驾驶汽车玻璃升降器常见故障问题的分析与研究周菲菲,多 帅,王 艳（华晨雷诺金杯汽车有限公司,沈阳 110000）摘 要：玻璃升降系统主要失效故障表现为，升降振动和噪声、防水密封、升降阻力大和无法升降等失效故障。
关键词：汽车；玻璃；升降器；常见故障0 前言 玻璃升降系统是除行驶功能外使用频率较高的系统，经常会出现门玻璃升不到顶部、升降阻滞、升降异响等问题。
玻璃升降系统问题也一直是生产、使用过程中较难解决的问题，需要建立一套科学的方法，从产品设计、参数选型、整车升降实验等各环节分析和验证,保证玻璃升降系统运行稳定、可靠。
升降系统工作原理玻璃升降系统设计边界条件： （1）车门：边框上段和曲率。
（2）玻璃：形状、曲率、形状、行程和连接方式。
（3）玻璃导轨：行程、截面和接触面形式。
（4）呢嘈和挡水条：截面和接触面形式。
（5）驱动：电流和转矩。
在做升降系统设计前必须满足以上五项边界参数，可设计出结构合理的汽车玻璃升降系统。
绳轮式结构升降器由直流电动机、机械升降机构和控制系统三大部分组成，驱动电动机为直流电动机，涡轮涡杆减速装置具有正反旋转、输出扭矩高、噪声小、体积紧凑、便于布置、安装方便、密封性好及成本低等特性，直流电动机内部还配有堵转电流过载保护装置。
在升降机构中，电动机的输出花键与卷丝筒连接，绕在卷丝筒上的钢丝与玻璃装配支撑架相连接。
同时也配备了一键升降功能和防夹功能。
原理是通过驱动电动机的旋转运动转换为升降器机构带玻璃上升或下降至所需位置，从而带动玻璃沿着玻璃导轨、门上段和呢嘈轨迹升降运动。
1 故障现象 有1辆宝马MINIR60轿车，行驶里程1万km。
客户反映车窗玻璃上升到顶后会产生自动下降的现象。
主要故障现象如下：（1）车窗使用一键上升到顶时，车窗会自动下降，出现类似车窗防夹功能起作用的情况。
（2）手动初始化有时候成功，有时候失败。
失败时是在升到顶的时候提示初始化失败。
玻璃升降器故障处理方案
玻璃升降器故障处理方案引言玻璃升降器是现代汽车中常见的一种装置，它使驾驶员和乘客能够方便地控制车窗的升降。
然而，由于使用频繁和长期磨损，玻璃升降器可能会出现故障。
本文将介绍玻璃升降器常见的故障类型，以及相应的处理方案。
1. 玻璃升降器无法升降若玻璃升降器无法正常升降，可能是以下原因造成的：•电路问题：检查电路连接是否松脱或腐蚀，确保电源正常供应。
•电动机故障：检查电动机是否正常工作，如果电动机发出异常声音或温度过高，需要更换电动机。
•开关故障：检查玻璃升降器控制开关是否正常工作，如有故障需更换开关。
2. 玻璃升降器卡住或运行缓慢若玻璃升降器在升降过程中卡住或运行缓慢，可能是以下原因造成的：•易损件磨损：玻璃升降器中的滑轮、导轨等易损件在长期使用后会磨损，导致升降阻力增加。
定期检查这些部件的磨损程度，如有需要及时更换。
•油封老化：玻璃升降器内的油封会随着时间的推移而老化，导致阻力增加。
定期更换油封，保证升降器的正常工作。
3. 玻璃升降器升降时发出噪音若玻璃升降器在升降过程中发出异常噪音，可能是以下原因造成的：•导轨松动：检查导轨是否松动，如发现松动可进行调整或固定。
•滑轮磨损：滑轮在长期使用后可能会磨损，导致噪音。
如发现滑轮磨损严重，需要更换滑轮。
•玻璃升降器固定松动：检查玻璃升降器的固定螺丝是否松动，如有需要可进行紧固。
4. 玻璃升降器升降力度不均若玻璃升降器升降时力度不均，可能是以下原因造成的：•电路供电不稳：检查电路供电是否稳定，如发现供电不稳定可进行修复。
•阻力不均：检查滑轮、导轨等部件是否存在严重磨损，导致阻力不均。
如有需要可进行更换。
结论玻璃升降器是汽车中常见的一种装置，经常会出现各种故障。
本文介绍了玻璃升降器常见的故障类型及相应的处理方案，包括玻璃升降器无法升降、卡住或运行缓慢、在升降过程中发出噪音以及升降力度不均等情况。
通过定期检查和维护，可以保证玻璃升降器的正常工作，提高乘车的舒适性和安全性。
汽车玻璃升降系统工作原理及常见故障课件
润滑导轨和滑轮
涂抹适量的润滑脂于导轨和滑轮 上，确保玻璃在升降过程中顺畅
无阻。
注意清洁周期
根据汽车使用频率和环境状况， 定期清洁和润滑导轨、滑轮，以
保持升降系统的正常运行。
注意电动机的保护与养护
避免过载
避免长时间连续使用升降系统，防止电机过载， 影响使用寿命。
防水防潮
确保电机及连接部件的防水防潮，避免水分侵入 导致短路或损坏。
自动升降功能：部分高 端车型配备自动升降功 能，驾驶员可以通过设 置实现玻璃的自动升降 ，提高驾驶便利性。
通过对汽车玻璃升降系 统的组成、工作原理和 系统功能的详细了解， 我们可以更好地理解和 使用这一系统，同时在 面对常见故障时也能更 准确地找到问题所在并 进行修复。
02
汽车玻璃升降系统工作原理详解
及时维修
一旦发现电机出现异常噪音、振动或升温过高， 应及时进行维修，防止故障扩大。
05
案例分析与实践操作
案例一
故障现象描述
详细阐述某品牌汽车玻璃升降 不顺畅的具体表现，如玻璃升 降速度变慢、卡顿、停滞等。
故障原因分析
分析可能导致玻璃升降不顺畅 的原因，如电机故障、传动机 构磨损、电路故障等。
维修方案制定
控制开关：驾驶员或乘客通过控制开关 来操作玻璃的升降。
玻璃升降器电机：提供动力，驱动玻璃 升降器运动。
玻璃升降器：通过电机驱动，实现玻璃 的升降动作。
工作原理
汽车玻璃升降系统的工作原理可以分为手动和电动两种方式
手动工作原理：驾驶员或乘客通过操作控制开关，驱动玻璃升降器电机转动，电机 通过连杆和导轨带动玻璃升降器运动，从而实现玻璃的升降。
04
汽车玻璃升降系统的维护与保养
汽车玻璃升降系统工作原理及常见故障
汽车玻璃升降系统工作原理及常见故障汽车玻璃升降系统的工作原理主要包括控制模块、电机、开关和传动机构等几个部分。
当驾驶员需要升降汽车窗户时，通过控制模块发出指令，电机便接收到信号，并开始运转。
电机通过传动机构驱动玻璃上升或下降，同时将当前玻璃的位置信息反馈给控制模块，以确保升降的准确性。
然而，汽车玻璃升降系统在使用过程中也会出现一些常见的故障。
其中，最常见的故障之一是电机无法工作。
导致这种故障的原因有多种，如电机与控制模块之间的联接断开、电路短路、电机供电故障等。
另外，传动机构也可能出现故障，比如传动齿轮磨损、齿轮松动，导致电机无法正常驱动玻璃的升降。
此外，开关故障也是常见的故障之一，开关接触不良、开关损坏等都可能导致玻璃升降系统无法正常工作。
对于上述的故障，我们可以采取一些常见的维修措施进行修复。
首先，对于无法工作的电机问题，首先应检查电机供电是否正常，如若供电正常，则需要检查电机本身是否故障，可以使用万用表进行检测。
如果电机故障，应及时更换。
其次，对于传动机构的故障，可以通过检查传动齿轮的磨损情况和紧固情况进行维修。
最后，对于开关问题，可以检查开关接触是否良好，如若有问题可以尝试更换开关。
为了保持汽车玻璃升降系统的正常工作，我们还需要定期进行保养和维护。
首先，要注意保持玻璃轨道的清洁，防止灰尘和杂物进入轨道，造成卡滞或摩擦。
其次，要定期润滑传动机构，以减少磨损和摩擦，保持其正常工作。
最后，如果发现有异常情况，如窗户升降不畅、速度变慢等，应及时进行检查和修复，以避免出现更大的故障。
总之，汽车玻璃升降系统在提供舒适和便利驾驶体验的同时，也会出现一些常见的故障。
了解其工作原理和常见故障，并采取相应的修复和维护措施，可以确保汽车玻璃升降系统的正常工作，提高驾驶安全性和舒适性。

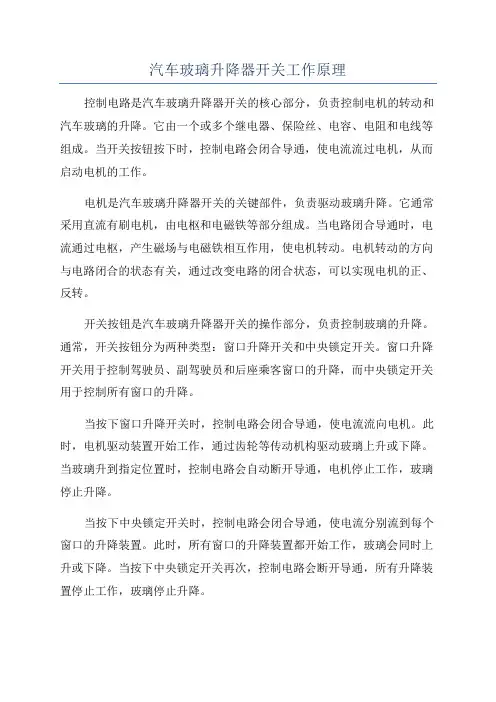

汽车玻璃升降器开关工作原理
汽车玻璃升降器开关工作原理
控制电路是汽车玻璃升降器开关的核心部分，负责控制电机的转动和汽车玻璃的升降。
它由一个或多个继电器、保险丝、电容、电阻和电线等组成。
当开关按钮按下时，控制电路会闭合导通，使电流流过电机，从而启动电机的工作。
电机是汽车玻璃升降器开关的关键部件，负责驱动玻璃升降。
它通常采用直流有刷电机，由电枢和电磁铁等部分组成。
当电路闭合导通时，电流通过电枢，产生磁场与电磁铁相互作用，使电机转动。
电机转动的方向与电路闭合的状态有关，通过改变电路的闭合状态，可以实现电机的正、反转。
开关按钮是汽车玻璃升降器开关的操作部分，负责控制玻璃的升降。
通常，开关按钮分为两种类型：窗口升降开关和中央锁定开关。
窗口升降开关用于控制驾驶员、副驾驶员和后座乘客窗口的升降，而中央锁定开关用于控制所有窗口的升降。
当按下窗口升降开关时，控制电路会闭合导通，使电流流向电机。
此时，电机驱动装置开始工作，通过齿轮等传动机构驱动玻璃上升或下降。
当玻璃升到指定位置时，控制电路会自动断开导通，电机停止工作，玻璃停止升降。
当按下中央锁定开关时，控制电路会闭合导通，使电流分别流到每个窗口的升降装置。
此时，所有窗口的升降装置都开始工作，玻璃会同时上升或下降。
当按下中央锁定开关再次，控制电路会断开导通，所有升降装置停止工作，玻璃停止升降。
总结起来，汽车玻璃升降器开关通过控制电路的闭合和断开，实现对电机的启动和停止，从而控制汽车玻璃的升降。
这一过程需要控制电路、电机和开关按钮三者之间的配合协调，使其能够正常工作。

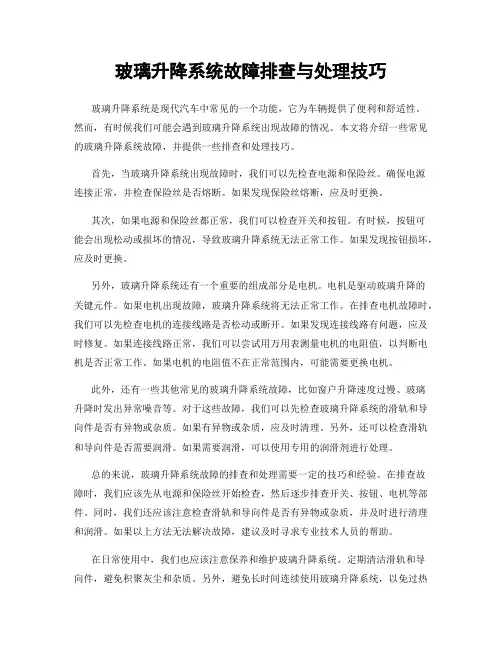

玻璃升降系统故障排查与处理技巧
玻璃升降系统故障排查与处理技巧玻璃升降系统是现代汽车中常见的一个功能，它为车辆提供了便利和舒适性。
然而，有时候我们可能会遇到玻璃升降系统出现故障的情况。
本文将介绍一些常见的玻璃升降系统故障，并提供一些排查和处理技巧。
首先，当玻璃升降系统出现故障时，我们可以先检查电源和保险丝。
确保电源连接正常，并检查保险丝是否熔断。
如果发现保险丝熔断，应及时更换。
其次，如果电源和保险丝都正常，我们可以检查开关和按钮。
有时候，按钮可能会出现松动或损坏的情况，导致玻璃升降系统无法正常工作。
如果发现按钮损坏，应及时更换。
另外，玻璃升降系统还有一个重要的组成部分是电机。
电机是驱动玻璃升降的关键元件。
如果电机出现故障，玻璃升降系统将无法正常工作。
在排查电机故障时，我们可以先检查电机的连接线路是否松动或断开。
如果发现连接线路有问题，应及时修复。
如果连接线路正常，我们可以尝试用万用表测量电机的电阻值，以判断电机是否正常工作。
如果电机的电阻值不在正常范围内，可能需要更换电机。
此外，还有一些其他常见的玻璃升降系统故障，比如窗户升降速度过慢、玻璃升降时发出异常噪音等。
对于这些故障，我们可以先检查玻璃升降系统的滑轨和导向件是否有异物或杂质。
如果有异物或杂质，应及时清理。
另外，还可以检查滑轨和导向件是否需要润滑。
如果需要润滑，可以使用专用的润滑剂进行处理。
总的来说，玻璃升降系统故障的排查和处理需要一定的技巧和经验。
在排查故障时，我们应该先从电源和保险丝开始检查，然后逐步排查开关、按钮、电机等部件。
同时，我们还应该注意检查滑轨和导向件是否有异物或杂质，并及时进行清理和润滑。
如果以上方法无法解决故障，建议及时寻求专业技术人员的帮助。
在日常使用中，我们也应该注意保养和维护玻璃升降系统。
定期清洁滑轨和导向件，避免积聚灰尘和杂质。
另外，避免长时间连续使用玻璃升降系统，以免过热损坏电机。
同时，也要注意使用适当的力度操作开关和按钮，避免过度用力导致损坏。
汽车玻璃升降器开关工作原理(一)
汽车玻璃升降器开关工作原理(一)汽车玻璃升降器开关工作原理1. 引言•汽车玻璃升降器开关是一种常见的车辆控制装置，用于控制车窗的升降操作。
•本文将从浅入深，逐步解释汽车玻璃升降器开关的工作原理。
2. 汽车玻璃升降器开关的基本结构•汽车玻璃升降器开关通常由一个开关按钮和与之对应的电动马达组成。
•开关按钮可以位于驾驶员控制面板上或车门上的窗操作面板上。
•电动马达通过与玻璃升降装置相连，实现车窗的升降功能。
3. 升降器开关信号传输原理•开关按钮的按下会产生一个控制信号。
•控制信号经过导线传输至电动马达。
•电动马达接收到信号后，会启动或停止运转，实现车窗的升降。
4. 电动马达工作原理•电动马达是汽车玻璃升降器开关的关键组成部分。
•电动马达中的电磁线圈和永磁体相互作用，产生旋转力。
•电动马达的旋转力会通过齿轮转动到驱动装置，进而带动车窗升降。
5. 电动马达控制信号传输与反馈机制•控制信号经过导线传输至电动马达，触发电磁线圈的工作。
•电动马达的旋转力会通过反馈装置将信息反馈给开关按钮。
•开关按钮接收到反馈信号后，可以判断车窗是否已完成升降，并进行适当的指示。
6. 安全保护机制•为了防止车窗卡死或意外伤害，汽车玻璃升降器开关通常还配备有安全保护机制。
•安全保护机制能够感知阻力或障碍物，并在检测到异常情况时自动停止电动马达的运转。
7. 总结•汽车玻璃升降器开关通过控制信号和电动马达的相互协作，实现对车窗的升降控制。
•电动马达是实现车窗升降的关键，其工作原理是通过电磁线圈和永磁体的相互作用来产生旋转力。
•安全保护机制则能够保证车窗升降的安全性。
•在日常使用中，需注意操作开关按钮，合理使用汽车玻璃升降器开关。
玻璃升降器产品介绍及常见故障分析
《 装备制造技术｝０ ２ ２ １ 年第 ｌ 期 Ｏ
玻璃 升降器产 品介绍及常见故 障分 析
侯 江 红
（ 定长城 华 北汽 车有 限责任 公 司 ， 保 河北 高碑 店 ０ ４０ ） ７０ ０
摘 要 ： 绍 了汽 车玻 璃 升 降 器 的 分 类 、 本 构 成 、 介 基 工作 原 理 、 见 故 障等 方 面 的知 识 ， 过 日常 常 见 故 障 ， 别 影 响 汽 车 常 通 识
圈■
图 ４ 绳轮式电动玻璃升降器工作原理
现象 。可 采取 以下措 施 消 除 ： 首先 检查 玻 璃导 槽 有 没 有 开裂 ， 开 裂 予 以更 换 新 件 ； 未 开 裂 ， 清 洗 玻 若 若 则 璃 导 槽 上 附着 的 泥 巴 等 杂 物 （ 有 杂 物 会 增 大 阻 如 力 ）然 后 还原 。如还 不 能 消除 故 障再 松 开玻 璃 安 装 ，
图 ３ 交叉臂式电动玻 璃升降器 工作原理
齿板 的齿形 硬度 ， 火后 的硬 度 Ｈ Ｃ ５ 一 Ｈ Ｃ ０ 淬 Ｒ ３ Ｒ ４。
３４ 玻 璃升 降卡 滞 ．
２２ 绳轮 式 电动玻 璃 升降 器 ．
绳 轮式 电动 玻璃 升 降器工作 原 理如 图 ４所 示 。
玻 璃 呢槽 变形 或 开裂损 坏 、玻 璃 升降 器 固定 螺 丝 松 动 、 门活 动 导 轨 安 装 位 置 偏 差 、 璃 升 降 器 前 玻 损 坏 或本 身 故 障 （ 电机 扭 力 过 小 、 丝 变 形 、 料 卡 钢 塑 扣 过度磨 损 等 ）等 现 象都 有 可 能造 成 玻璃 升 降卡 滞
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单臂式
叉臂式
平行双臂式
绳轮式
带式
软轴式
丝杆式
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
Page 6
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
四、叉臂式玻璃升降器的结构及工作原理
1、玻璃型面、玻璃导轨型面的设计
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
影响玻璃升降系统的关键项：
➢ 车门型面尺寸 例如：升降器安装面及孔位置、玻璃导
轨的安装位置，车门弧度型面
➢ 导轨型面尺寸及刚度 ➢ 导轨前后间距
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
Page 13
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
六、玻璃胶条与内外水切
内水切
植绒面
Page 17
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
单导轨式
滑块支架
导向轮
软轴
双导轨式
升降器支架 升降器电机 钢丝绳卷筒
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
Page 10
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
四、叉臂式玻璃升降器的结构及工作原理
5、软轴式玻璃升降器的工作原理
通过升降器手柄或电机带动软轴中的拉绳运动，使滑块 （玻璃安装支架）沿升降器支架上下运动。
四、叉臂式玻璃升降器的结构及工作器手柄或升降器电机带动主臂的齿板转动，使 主臂围绕旋转中心旋转，带动玻璃在导轨中做上升/下降运动 。 旋转中心
臂式升降器的特点： 为了保证曲面玻璃能够沿导轨自由地升降，玻璃与导轨
之间必须留有一定的间隙，同时升降器的主、副臂还必须产 生一定的弹性变形。
在上升过程中，玻璃沿前端导轨中密封胶条底面上升， 而在下降过程中，玻璃沿后端导轨中密封胶条底面下降。
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
玻璃托架 运动趋势
F
Page 9
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
四、玻璃升降器的结构及工作原理
4、软轴式玻璃升降器的结构
玻璃型面、玻璃导轨型面
Page 7
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
四、玻璃升降器的结构及工作原理
2、叉臂式玻璃升降器的结构
电动玻璃升降器
手动玻璃升降器
8
8- 导向轮
平衡弹簧
输入轴
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
Page 8
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
按传动结构分类
臂式升降器
柔式升降器
按操作方式分类
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
丝杠式升降器 手动式升降器
电动式升降器
单臂式 双臂式
绳轮式 带式
软轴式
交叉双臂式 平行双臂式
单导轨式 双导轨式
Page 5
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
三、玻璃升降器类型
用性强，成本相对较低。
对较少。
缺点
售后问题较多，常见故障模式 制造精度较高，成本较 有升降异响、变形等。 高。
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
Page 12
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
五、车门及玻璃导轨
1、车门的主要功能：将升降系统的各个零部件紧固在车门上。 2、玻璃导轨功能：保证玻璃沿设计轨迹升降。
* EPDM（三元乙丙橡胶） TPV(热塑性汽化弹性体)
摩擦阻力NOK
① 部位1底部与导轨离空，起缓冲保护作用 ② 部位2勾住导轨的，防止玻璃胶条从导轨中脱出 ③ 部位3（胶条唇边）有密封作用。
➢ 为了降低玻璃升降的摩擦阻力，胶条唇 边表面和底面（与玻璃接触面）一般都需要 进行表面处理，处理方法常用有两种：静电 植绒、聚氨酯喷涂。
二、汽车玻璃升降系统的组成
汽车车门玻璃升降系统主要包括
➢ 玻璃升降器总成 ➢ 车门 ➢ 玻璃导轨（前导轨、后导轨、上导轨） ➢ 车窗玻璃 ➢ 玻璃胶条 ➢ 内外水切条
玻璃
上导轨
内外水切条 前导轨
玻璃胶条 后导轨
玻璃升降器总成 车门
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
三、玻璃升降器类型
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
Page 11
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
四、叉臂式玻璃升降器的结构及工作原理
6、叉臂式升降器与软轴式玻璃升降器的优 缺点
叉臂式升降器
软轴式玻璃升降器
适用车型
商用车
轿车、多功能乘用车
优点
制造工艺相对简单，零部件通 升降平稳，售后问题相
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
摩擦阻力OK
Page 15
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
六、玻璃胶条与内外水切的结构特点
3、内外水切功用
➢ 防尘防水功能、隔音功能 ➢ 减少赃物挂在车门玻璃上的作用 ➢ 降低玻璃升降阻力
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
1、玻璃胶条的功用
➢ 密封、降噪功能
➢ 对升降器及玻璃起到缓冲保护功能
➢ 减少玻璃升降时的摩擦阻力。
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
Page 14
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
六、玻璃胶条与内外水切
2、玻璃胶条的特点
➢ 玻璃胶条的材料有： PVC（聚氯乙烯）
汽车玻璃升降系统工作原理及常见故障
目录
一、前言 二、汽车玻璃升降系统的组成 三、玻璃升降器类型 四、玻璃升降器的结构及工作原理 五、车门及玻璃导轨 六、玻璃导轨密封条与内外水切 七、车窗玻璃 八、玻璃升降系统零件装调过程注意事项 九、玻璃升降系统常见故障
Page 2
一、前 言
汽车玻璃升降系统是针对乘坐舒适 性，并使车窗玻璃具备良好的密封性和 防盗性而设计的玻璃升降系统。
Page 16
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
六、玻璃胶条与内外水切
4、内外水切特点
植绒面
外水切
钢带
➢ 内外水切的材料： PVC（聚氯乙烯）和钢带挤出成型
➢ 与玻璃接触表面植绒：降低玻璃升降阻力 ➢ 水切断面：与玻璃升降阻力相关
水切质量对影响玻璃升降的影响
汽车玻璃升降系统工作原理及常见故 障介绍( PPT25 页)
