激光对射技术原理及应用分析.
激光对射与红外对射比较
报警方式
单光束遮断报警/双光束同时遮断报警可选
全部光束同时遮断报警
光束数量
最多36光束，最高防范高度6米
最多4光束，防范最高35cm
适用范围
室内、户外、野外、防范距离远、易燃易爆、环境恶劣等场所
工厂小区围墙 / 各种出入口等场所
940nm红外光
光束调整
每光束独立调整，独立工作状态指示
光束整体调整，集中显示
抗暴力破坏性
超强
比较容易被破坏
抗老化
超强，各种恶劣环境下永不生锈、不老化
高低温、阳光暴晒等环境下比较容易老化
稳定性
稳定性极高，自然环境影响几乎为零，零误报
较差，比较容易受强光及自然环境影响产生误报
耐低温
-55°— +70°

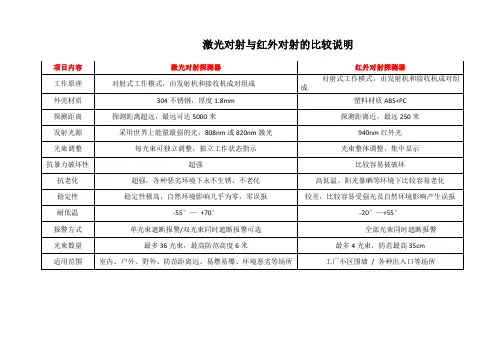

激光对射与红外对射的比较说明
项目内容
激光对射探测器
红外对射探测器
工作原理
对射式工作模式，由发射机和接收机成对组成
对射式工作模式，由发射机和接收机成对组成
外壳材质
304不锈钢，厚度1.8mm
塑料材质ABS+PC
探测距离
探测距离超远，最远可达5000米
探测距离近，最远250米
发射光源
采用世界上能量最强的光，808nm或820nm激光
激光对射说明书
激光对射说明书周界报警产品：振动光纤、泄漏电缆、电子围栏、激光对射三安古德在防盗报警领域，室内防范目前主要采用门磁、红外幕帘探测，对于晚上和无人员活动的室内防范可能比较合理。
对普通家居、别墅等场所则不适应，有人时不能布防，晚上也不便于布防，达不到御贼于外的目的。
红外栅栏应用到门窗的室内防范不会影响到人员活动，但是，红外栅栏会受杂光、红外反射光及同频干扰误报率高。
因此，可靠性差是目前影响主动红外对射大量进入家居防范的主要原因。
对于室外防范，特别是较大空间范围的居民小区、工业园区、变电站等场所主要应用红外对射。
但是，从目前全国使用的情况看，真正长期应用的是极少数，大多成为一种摆设。
究其原因，主要是抗干扰能力差，受自然环境的影响，易发生误报警，包括各种光干扰、强磁干扰和恶劣天气的影响。
因此，在我国目前主动红外探测产品的应用仍是有限的，其原因主要是产品本身问题，受制于红外光源的特性。
将激光作为探测光源具有很多优势。
经过多年攻关努力，成功解决了激光稳定性、安全性、适应性、编码定位、低功率化和小型化问题。
在全球安防市场上率先推出信号旗栅栏型激光对射探测器，它既具有激光的光源优势，又具有红外栅栏简洁隐匿的外形特征，能兼顾室内外应用环境。
是防盗报警领域新一代革命性产品，能极大地拓展防盗报警领域的应用空间，能带来应用理念上的全新变化，主要包括以下方面：一、激光对射工作原理其原理是在要设防的周界上设立一定数量的竖杆状的激光射线发射器和接收器，组成一个环形围栏，每对发射器与接收器之间根据发射功率不同，可相距10～150米左右，通过发射器发射出多道平行的不可见激光射线，与接收器形成一个光回路，当入侵者翻越时，会隔断激光射线回路，从而产生报警。
二、激光对射参考系数激光对射SA-1JG50工作原理：激光测试距离：200m(± 5)颜色：象牙白传感器类别: 位置传感器耐热范围：75C°/-25C°工作频率：50HZ-60 HZ产品材质：黄童镀镍外形规格：直径：12*60mm 电缆线长度：1.5m工作电压：接受三线发射两线NPN常开DC6-36V电流：200mA 电压：DC 9～36V(可根据客户特殊订制）。
激光对射周界防护方案
激光对射周界防护方案一、引言激光对射周界防护方案是一种利用激光技术来实现对特定区域进行安全防护的解决方案。
它通过激光束的发射和接收来监测周界的入侵行为，一旦检测到异常情况，系统将及时报警，以实现对区域的有效保护。
本文将详细介绍激光对射周界防护方案的原理、特点及应用。
二、原理激光对射周界防护方案主要由发射器和接收器组成。
发射器通过发射激光束，形成一条激光幕帘，而接收器则用于接收激光束，监测光幕帘的完整性。
当有物体或人员进入光幕帘，激光束将被遮挡或散射，接收器将无法接收到完整的激光信号，进而触发报警系统。
三、特点1. 高灵敏度：激光对射周界防护方案采用激光束进行监测，具有高度的灵敏度，可以实时感知周界的入侵行为，包括人员和物体的移动。
2. 高精度：激光束具有较小的发散角度和较高的聚焦能力，可以实现对目标的精确监测，减少误报率。
3. 可调性：激光对射周界防护方案可以根据实际需求进行调整，包括激光束的高度、宽度和密度等参数的调节，以适应不同场景的安全需求。
4. 安装便捷：激光对射周界防护方案的安装相对简单，只需在需要保护的区域安装发射器和接收器，并调整好激光束的位置和角度即可。
5. 高可靠性：激光对射周界防护方案采用光学技术，无需物理接触，不易受到外界环境的干扰，具有较高的可靠性和稳定性。
四、应用激光对射周界防护方案在多个领域有着广泛的应用。
1. 智能安防领域：激光对射周界防护方案可以应用于住宅小区、商业区、工业园区等场所的安全防护，实现对区域的全天候监控和报警。
2. 军事领域：激光对射周界防护方案可以用于军事基地、边境线等敏感区域的安全保护，及时发现和应对潜在的入侵威胁。
3. 交通领域：激光对射周界防护方案可以应用于铁路、公路等交通场所，监测道路上的行人和车辆，防止交通事故的发生。
4. 仓储物流领域：激光对射周界防护方案可以用于仓库和物流中心的安全管理，实时监测货物的流动和入侵行为，保障物资的安全。
五、优势与展望激光对射周界防护方案相比传统的安防技术具有明显的优势。

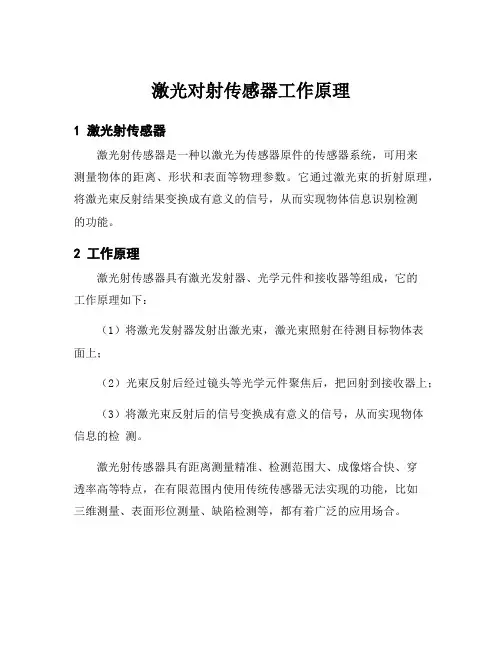

激光对射传感器工作原理
激光对射传感器工作原理
1 激光射传感器
激光射传感器是一种以激光为传感器原件的传感器系统，可用来
测量物体的距离、形状和表面等物理参数。
它通过激光束的折射原理，将激光束反射结果变换成有意义的信号，从而实现物体信息识别检测
的功能。
2 工作原理
激光射传感器具有激光发射器、光学元件和接收器等组成，它的
工作原理如下：
（1）将激光发射器发射出激光束，激光束照射在待测目标物体表
面上；
（2）光束反射后经过镜头等光学元件聚焦后，把回射到接收器上；
（3）将激光束反射后的信号变换成有意义的信号，从而实现物体
信息的检测。
激光射传感器具有距离测量精准、检测范围大、成像熔合快、穿
透率高等特点，在有限范围内使用传统传感器无法实现的功能，比如
三维测量、表面形位测量、缺陷检测等，都有着广泛的应用场合。
3 应用
激光射传感器广泛应用于机器视觉、数据采集、位置控制、自动
测量把握仪器、电子产品质量检测、机械装配检测、机器人抓取检测
等领域。
主要应用行业有航空航天、汽车制造、装配、质量控制、机
器人、影像处理和半导体行业，特别是近些年物联网的发展使得激光
扫描器在智能制造、自动出入库和机器人自动导航中、有着应用前景。
激光对射的原理及系统组成分析和发展趋势
激光对射的原理及系统组成分析和发展趋势一、周界防范系统激光对射的应用趋势众所周知，安全防范技术现在的发展方向是将视频监控、周界报警、入侵探测、门禁控制等独立的安防子系统集成整合，形成一个多功能、全天候、动态的综合安全管理系统。
而周界报警作为安防系统的第一道防线，作用十分重要，已从过去被动的报警探测，发展为今天的威慑阻挡加报警。
且随着安防技术的发展和安防市场的成熟，以及政策法规的进一步完善，数字化、集成化、网络化将是它发展的必然趋势。
周界报警系统是在防护的边界利用如泄漏、激光、电子围栏等技术形成一道或可见或不可见的“防护墙”。
当有越墙行为发生时，相应防区的探测器即会发出报警信号，并送至控制中心的报警控制主机，发出声光警示的同时显示报警位置。
还可联动周界模拟电子屏，甚至联动摄像监控系统、门禁系统、强电照明系统等。
二、激光对射工作原理激光对射探测器由收、发两部分组成。
激光发射器向安装在几米甚至于几百米远的接收器发射激光线，其射束有单束、双束，甚至多束。
当相应的激光射束被遮断时，接收器即发出报警信号。
接收器由光学透镜、激光光电管、放大整形电路、功率驱动器及执行机构等组成。
其工作原理是接收器能收到激光射束为正常状态，而当发生入侵时，发射器发射的激光射束被遮挡，即光电管接收不到激光光。
从而输出相应的报警电信号，并经整形放大后输出开关量报警信号。
该报警信号可被报警控制器接收，并去联动执行机构启动其它的报警设备，如声光报警器、模拟电子地图、电视监控系统、照明系统等。
三、激光对射特点1、探测距离远，误报率低激光入侵探测系统与同类主动探测系统相比，对恶劣气候环境的适应性显著增强。
在百米处，目标接接收激光束的功率密度是红外发光二极管光束的数倍，因而穿透雨、雪、雾、风沙能力强，极大降低了误报率。
2、抗干扰性强，对其它设备无干扰激光报警系统自身抗电磁干扰性强，并对警戒激光束传播通路以外的区域、设备无任何电磁干扰。
3、防范性强1）可实施连续交叉布防，无互相干扰的问题。
周界激光对射防范系统与监控摄像头实施联动的功能体现
周界激光对射防范系统与监控摄像头实施联动的功能体现激光对射探测器是被经过多年攻关及实践研制成功的一款具有世界领先水平的新一代周界防范产品，将其应用于周界防范，具有比传统的红外对射探测技术更好的性能优势。
通过与电视监控技术、电子脉冲围栏技术相融合、联动应用，兼顾各自的功能优势，形成完善的周界安全防范模式。
为客户提供优质产品和优良服务是我们的宗旨，将努力追求技术创新、进步，继续发展更优秀的产品和提供更完善的服务，为客户创造价值。
近年来，随着社会治安形势日趋复杂和反恐怖斗争的深入开展，需要进一步加强对重要区域和重点场所如银行金库、武器弹药库、危险品仓库、监狱、博物馆、发电厂、水厂、油库、气站、工业园区等的安全防范，防止非法入侵和各种破坏活动。
传统的防范手段己难以适应这些要害部门、重点单位安全保卫工作的需要，必须采用更先进的周界探测报警技术。
周界探测，一旦发现入侵者可立即发出报警，在重要区域的周界处墙加了一道人眼看不见的“电子围墙”将要害目标与外界隔离。
目前周界安防采用的防范技术主要有交流高压电网，红外对射电子围栏，激光周界防盗系统等。
交流高压电网威慑力强，但是容易致人伤亡，应用较少。
红外电子围栏由于误报率高，维护量大，使用寿命短，无法可靠保证周界安全。
公司专业致力于周界防盗系统的研究，综合各种周界防盗技术的优势，成功研制出新一代的周界防盗产品----激光对射智能防盗报警系统。
该系统利用公司研制的全球独有的激光对射探测器对入侵事件进行探测，并以多种报警方式通知值班人员，具有激光感应设防、现场大功率声、光和语音喊话的警示吓阻，直观的图形显示报警位置、远程控制、报警联动以及多点联网集中管理模式等功能，有效阻止非法入侵，防止破坏事件的发生。
预留监控摄像头和脉冲电网联动接口。
同时具有零误报、运行稳定、免维护、无线远程控制、操作简单等功能特点，完全符合公安部对周界防盗设备的技术要求。
激光对射智能防盗报警系统已经应用于省内外数十个110KV 至500KV 变电站和部分企业厂区、学校等场所，防盗效果显著，成功阻止了多次不法分子对周界的入侵。
激光对射工作原理
激光对射工作原理
激光对射工作原理是基于激光束的发射和接收原理实现的。
其主要包括以下几个步骤：
1. 发射器发射激光束：发射器通过激光器将电能转化为激光束。
激光束经过准直和聚焦装置进行准直和调整，确保光束直线传播和聚焦至合适大小。
2. 光束传播过程：发射后的激光束沿直线传播至目标位置。
传播过程中要避免光束被阻挡、散射或照射其他非目标物体。
3. 激光束接收器接收光束：接收器通常包括接收器透镜、光敏电阻等组件，用于接收激光束。
当激光束被接收器接收后，光能转化为电能。
4. 电信号处理：接收到的电信号经过预处理和放大等处理，使其能够被后续电路处理。
5. 判断是否被干扰：接收到的信号经过一系列的处理，包括信号滤波、噪声消除等，以判断是否有其他干扰信号的干扰。
6. 结果输出：将判断的结果通过输出接口输出给用户，常见的输出方式包括声音、灯光等。
总的来说，激光对射工作原理是通过发射激光束和接收激光束，将光能转化为电能，并经过一系列处理，最终输出结果的过程。
激光对射周界报警系统原理解析-设计应用
激光对射周界报警系统原理解析-设计应用基础构成激光对射报警系统主要由激光发射机、激光接收机、报警主机及报警输出设备等几部分组成。
报警主机：根据防区设计的实际需要，选配能够控制和接收开关量信号的报警主机，常安装在中心控制室。
发射机：是能够发射一定功率激光的专用设备，它是由供电单元、激光发射控制器和结构安装机架组成。
接收机：它是由供电单元、激光控制器和结构安装机架组成。
工作原理激光对射报警系统属于主动入侵报警系统。
在警戒区域内安装有激光发射和接收机，它们收发激光的结果就会在防范区域内形成了一个激光围栏。
发射机可向百米远外的接收机发射出多道平行的不可见激光光束，接收机在接收到激光信号后就与发射机形成了一个完整的光通路，当有入侵者入侵时，就会阻断光通路内的激光接收，从而实现终端报警。
激光对射周界报警系统是防盗报警的一个分支，激光对射周界报警系统主要是为了防止非法人员从非入口未经我们的允许非法擅自闯入设定的防区，从而避免各种潜在的生命财产危险。
有效的防护周边区域，对翻越行为提供及时的报警；以前激光对射周界报警系统的应用范围比较少，主要是应用在一些重点场所，但是随着技术的更新和发展，激光对射周界报警系统也不断的应用在其他的行业当中，比如小区，银行，工厂等等，所以激光对射周界报警系统每年都在不断的扩充。
激光对射周界报警系统一般是开关量信号输出的前端探测设备接报警主机，另一种是依靠总线进行管理，再接微机上安装的软件。
至于前端探测设备，那就比较多了，比如电子围栏、泄漏探测、振动探测、红外探测、激光对射探测、微波探测等，其中，电子围栏当中又有张力的，有高压电子脉冲的，有静电感应的等等这些都是是根据不同的物理原理来实现相同的探测目的。
激光对射周界报警系统的特点探测距离远，误报率低激光入侵探测系统与同类主动探测系统相比，对恶劣气候环境的适应性显着增强。
激光束发射的功率密度大，发散角小，光束集中，方向性好，使用同等功率器件的条件下，在百米处，目标接接收激光束的功率密度是红外发光二极管光束的数倍，因而穿透雨、雪、雾、风沙能力强，极大降低了误报率。
