钣金设计的工艺要求资料讲解
Under 2 ㎜
Under 2 ㎜
Horizontal hole
Vertical hole
11
钣金设计的工艺要求
关与翻边的宽度及如何开工艺切口的问题
If R≥ 25, A = 4.0~5.0
If R ≤ 4, A = 1.5 ~3.0 l = 1.0 ~3.0
12
钣金设计的工艺要求
关于做两个不同半径圆角之间的变圆角的长度要求
如果此空腔在车身本体或活动件的底部要开磷化、电泳漆、进出水用孔；如在上部要开电泳漆排气孔； 磷化、电泳漆通道孔Ø２５min；电泳漆排气孔最好为Ø２５～Ø１３０，局部可允许Ø５Ovｍer 2ｉ㎜ｎ
Over 2 ㎜
7
钣金设计的工艺要求
关与翻边的宽度及如何开工艺切口的问题
翻边在直边处要求不多，但在圆角处有要求不 能过宽，圆角越小翻边就越小，如有些门的包边 在尖角处就几乎为零；但一般为3~4mm在工艺上 是没问题的。但具体的问题还是要具体分析。
3
钣金设计的工艺要1 ≥6, R2 = (R1 + 4)
If R1 ≤ 5, R2 = (R1 +2)
4
钣金设计的工艺要求
关于基准孔及基准孔与他孔间的直径关系
reference hole ⓐ (bolt diameter + 0.5㎜)
基准孔的直径=定位 销或螺栓的直径+0.5mm
5 要考虑零件的功能性要求：每个零件都有其功能要求，这是首先要考虑的； 6 要考虑产品的美观性：产品不止要满足功能要求，还要满足人们的审美要求，这在外覆盖件设计时更为
重要。
2
钣金设计的工艺要求
冲压工艺方面应注意的问题点（主要是指拉延件）
1 要考虑钣件的延伸率对拉延深度的制约，如设计的拉延深度过深，要么会拉裂要么会增加二次拉深的工 序；
现； 5 要考虑翻边时拉裂和起皱的问题，拉裂是料补充不足，起皱是料流动不够，可通过加大圆角半径、开工
艺切口来解决此类问题的出现； 6 设计加强肋也要注意他的形状和布置等问题； 7 关于冲孔也有许多要注意的，空间距，孔与切边的间距，孔的大小，孔开的位置（侧冲孔）等问题。 8 开工艺切口，除了工艺切口自身的结构工艺要求外，还要考虑切口在冲压时是如何实现的； 9 对与有卷边工序的零件，卷边是如何实现的，卷边时要注意那些问题； 10 要明确钣件的工艺顺序，在设计是要注意的事项。
general hole ⓑ (ⓑ = ⓐ +2)
一般孔的直径=基准孔的直径+2mm
5
钣金设计的工艺要求
关于不同零件间的搭接设计注意点
不合理的设计
Over 2 ㎜
两零件的非贴合面间的间隙最小 为2mm，考虑到油漆工艺最好最小 为3.5mm。
合理的设计
6
钣金设计的工艺要求
关于不同零件间的搭接设计注意点
钣金设计的工艺要求
钣金设计的工艺要求
设计钣金应考虑的问题点
1 要考虑冲压工艺：冲压工艺可以分成分离工序和成型工序两大类，分离工序：落料、冲孔、切断、切边、 剖切等 ，成型工序：弯曲、卷圆、扭曲、拉深、变薄拉深、翻孔、翻边、拉弯、胀形、起伏、扩口、缩 口、旋压、校形；
2 要考虑装配工艺：主要要考虑主定位和次要定位之间的关系，还要考虑装配时的先后顺序及装配的方便 性，要考虑主装配点与辅助装配点之间的关系，设计一定要满足大生产的要求；
13
钣金设计的工艺要求
关于包边的长度及减小回弹的设计
不同厂家有不同的规范和能力上的差异，但内板与外板应有１~2ｍｍ的间隙基本是一致
的，但也有厂家定为３ｍｍ．所以要根据情况而定，下面尺寸也不是唯一的．
Over 10
Over 5.0
Over 15
无论是门还是发动机罩在包边附近要设计一与出模方向为5度的台阶面,台阶面差为3.5mm以上, 但要尽可能的小且此处的内弯曲半径最好为1t,这样有利于减小回弹.
2 要考虑钣件的出模问题，不能有倒扣现象，局部可出现与冲压方向为零度的情况； 3 在拉延时存在拉裂和起皱的问题，拉裂是料补充不足，起皱是料流动不够，这与钣件的弯曲半径、圆角
半径、延伸率、拉延深度、料厚、出模角等有关； 4 要考虑钣件的回弹问题，减小回弹可以从减小钣件的弯曲半径、做二次台阶面、设计加强肋等方法来实
度c 的情况下,minR6mm;
4
3 要设计去料角度,最小为5度;
3mm
1. 4 最小圆角半径3mm;
2. 5 翻边的宽度推荐为15mm宽,但条件允许越小越好,有
利于保证翻边面的质量.
2
6mm
minimum
radius
5
Recommend ed length is 15mm
10
钣金设计的工艺要求
关与翻边的宽度及如何开工艺切口的问题
3 要注意具体问题具体分析
Vie
wZ
View
Y
9
钣金设计的工艺要求
关与翻边的宽度及如何开工艺切口的问题
1
6mm min from tangent of flg rad.
3
50 min.
b
1 工艺切口的最里边缘到翻边的圆角根部的最大尺寸为6m
Flange
m;
line 2 工艺切口的宽度与他所在的位置有关,在保证最小去料角
B Over 16 Over 22
8
钣金设计的工艺要求
关与翻边的宽度及如何开工艺切口的问题
View Y
1
2
View Z
a
C
3
1.翻边开工艺切口主要是为了避免开裂和起 皱,此两处都存在开裂的现象; 2. 工艺切口的最里边缘到翻边的圆角根部的 最大尺寸为6mb m; 3工艺切口的宽度与他所在的位置有关,在保证
最小去料角度的情况下,最小为6mm.
3 要考虑焊接工艺：焊接工艺要考虑定位与夹具方面的设计要求，要考虑主定位和次要定位之间的关系， 还要考虑焊接时焊机的要求，焊点运力对钣件的要求，要考虑焊接的方便性及焊接的可机械化性；
4 要考虑防锈与油漆工艺：设计钣金时要考虑给电泳漆留出通道和出气孔，要考虑灰尘、水、油等对车身 的腐蚀，从而提出应对的设计；
14
钣金设计的工艺要求
关于凸焊螺母的基本要求
图示的Ｄ２、Ｄ３直径是比较标准的，但不同厂家有不同的标准。
Over 2㎜
Over 2㎜
圆角边际线
15
钣金设计的工艺要求
关于凸焊螺母的基本要求
Over 2㎜
16
钣金设计的工艺要求
关于凸焊螺母在凸焊时应留的凸焊电极的空间
M4 - M6 M8 - M12
A Over 12.5 Over 15
钣金件结构设计工艺手册
钣金件结构设计工艺手册目录1第一章钣金零件设计工艺 11.1钣金材料的选材11.1.1钣金材料的选材原则11.1.2几种常用的板材11.1.3材料对钣金加工工艺的影响 31.2冲孔和落料：51.2.1冲孔和落料的常用方式51.2.2冲孔落料的工艺性设计91.3钣金件的折弯131.3.1模具折弯：131.3.2折弯机折弯141.4钣金件上的螺母、螺钉的结构形式261.4.1铆接螺母261.4.2凸焊螺母291.4.3翻孔攻丝301.4.4涨铆螺母、压铆螺母、拉铆、翻孔攻丝的比较31 1.5钣金拉伸321.5.1常见拉伸的形式和设计注意事项321.5.2打凸的工艺尺寸331.5.3局部沉凹与压线331.5.4加强筋341.6其它工艺351.6.1抽孔铆接351.6.2托克斯铆接361.7沉头的尺寸统一361.7.1螺钉沉头孔的尺寸361.7.2孔沉头铆钉的沉头孔的尺寸的统一361.7.3沉头螺钉连接的薄板的特别处理362第二章金属切削件设计工艺372.1常用金属切削加工性能372.2零件的加工余量382.2.1零件毛坯的选择和加工余量382.2.2工序间的加工余量382.3不同设备的切削特性、加工精度和粗糙度的选择39 2.3.1常用设备的加工方法与表面粗糙度的对应关系39 2.3.2常用公差等级与表面粗糙度数值的对应关系39 2.4螺纹设计加工402.4.1普通螺纹的加工方法402.4.2普通螺纹加工常用数据402.4.3普通螺纹的标记412.4.4普通螺纹公差带的选用及精度等级412.4.5英制螺纹的尺寸系列422.5常见热处理选择和硬度选择。
422.5.1结构钢零件热处理方法选择422.5.2热处理对零件结构设计的一般要求432.5.3硬度选择433第三章压铸件设计工艺443.1压铸工艺成型原理及特点443.2压铸件的设计要求453.2.1压铸件设计的形状结构要求453.2.2压铸件设计的壁厚要求453.2.3压铸件的加强筋/肋的设计要求453.2.4压铸件的圆角设计要求453.2.5压铸件设计的铸造斜度要求463.2.6压铸件的常用材料463.2.7压铸模具的常用材料464 第四章铝型材零件设计工艺463.3型材挤压加工的基本常识463.3.1铝型材的生产工艺流程463.3.2常见型材挤压方法473.3.3空心型材挤压模具简单介绍493.4铝型材常用材料及供货状态493.5铝型材零件的加工及表面处理513.5.1铝合金型材零件的加工513.5.2铝合金型材零件的表面处理514第五章金属的焊接设计工艺534.1金属的可焊性534.1.1不同金属材料之间焊接及其焊接性能534.1.2同种金属的焊接性能534.2点焊设计554.2.1接头型式554.2.2点焊的典型结构554.2.3点焊的排列554.2.4钢板点焊直径以及焊点之间的距离564.2.5铝合金板材的点焊574.2.6点焊的定位574.3角焊584.4缝焊585第六章塑料件设计工艺595.1塑胶件设计一般步骤595.2公司不同的产品系列推荐的材料种类。
钣金技术要求大全
钣金技术要求大全钣金技术是一门广泛应用于制造业的工艺，涵盖了从汽车制造到电子产品、从航空航天到家具等众多领域。
要掌握好钣金技术，需要了解一系列的要求和规范。
一、材料选择在钣金加工中，材料的选择至关重要。
常见的钣金材料包括不锈钢、冷轧板、热轧板、铝板、铜板等。
选择材料时，需要考虑以下几个因素：1、强度和硬度：根据产品的使用环境和受力情况，选择具有足够强度和硬度的材料，以确保产品的稳定性和可靠性。
2、耐腐蚀性：如果产品将在潮湿、腐蚀性环境中使用，应选择具有良好耐腐蚀性的材料，如不锈钢。
3、成本：在满足性能要求的前提下，尽量选择成本较低的材料，以控制生产成本。
4、可加工性：考虑材料的延展性、可塑性等加工性能，便于后续的冲压、折弯、焊接等工艺操作。
二、图纸设计准确清晰的图纸是钣金加工的基础。
在设计图纸时，需要注意以下几点：1、尺寸标注：标注应清晰、准确，包括长度、宽度、高度、孔径、折弯角度等关键尺寸，公差范围也应明确标注。
2、视图完整性：提供多个视图，如主视图、俯视图、侧视图等，以全面展示产品的形状和结构。
3、工艺标注：对于需要特殊加工工艺的部位，如冲压、焊接、表面处理等，应在图纸上进行标注和说明。
三、冲压工艺冲压是钣金加工中常用的工艺之一。
以下是冲压工艺的一些要求：1、模具设计：模具的设计应合理，确保冲裁力均匀分布，减少模具磨损和产品缺陷。
2、冲压精度：控制冲压件的尺寸精度和形状精度，避免出现毛刺、变形等问题。
3、冲裁间隙：合理选择冲裁间隙，过大或过小的间隙都会影响冲压质量。
4、冲压速度：根据材料和模具的特性，选择合适的冲压速度，以提高生产效率和产品质量。
四、折弯工艺折弯是使钣金件形成一定角度和形状的重要工艺。
在折弯过程中，需要注意以下要求：1、折弯半径：根据材料的厚度和性能，选择合适的折弯半径，以避免材料开裂。
2、折弯角度精度：确保折弯角度符合图纸要求，误差应控制在允许范围内。
3、折弯顺序：合理安排折弯顺序，避免因折弯顺序不当导致产品变形或尺寸偏差。
钣金结构设计工艺手册
钣金结构设计工艺手册一、引言钣金是一种常用的金属加工工艺，广泛应用于装配、修理和制造各种金属构件。
钣金结构设计工艺手册旨在提供一份完整的设计指南，帮助工程师和技术人员了解和掌握钣金结构设计的基本原则、工艺流程和注意事项。
二、基本原则1.材料选择：钣金常用的材料有冷轧钢板、不锈钢、铝合金等。
在选择材料时，需要考虑结构的功能要求、成本、加工性能和使用环境等因素。
2.结构设计：钣金结构设计要符合工作负载要求，并考虑结构的刚度、强度和稳定性。
另外，还需要考虑制造的可行性和经济性。
3.加工工艺：钣金加工包括切割、折弯、冲孔、焊接和表面处理等环节。
在设计时，需要综合考虑这些工艺的可行性和工艺性能。
三、工艺流程1.设计图纸：根据结构需求，绘制钣金结构的设计图纸，包括平面图、剖面图和展开图等。
设计图纸应清晰、准确、完整。
2.材料准备：根据设计要求，选择合适的材料，并进行切割。
切割方法有剪切、激光切割和等离子切割等。
3.折弯：将切割好的材料进行折弯处理，以达到设计要求的角度和形状。
常用的折弯方法有机械折弯和液压折弯。
4.冲孔：根据设计图纸的要求，在材料上进行冲孔处理。
常用的冲孔方式有模具冲孔和数控冲孔。
5.焊接：将钣金结构中的部件进行焊接，确保结构的强度和稳定性。
常用的焊接方式有点焊、氩弧焊和激光焊接等。
6.表面处理：对完成的钣金结构进行表面处理，包括喷涂、电镀、抛光等方法，以增加外观效果和防腐性能。
四、注意事项1.尺寸精度：在设计和加工过程中都需要注意尺寸精度的控制，特别是涉及到焊接和折弯等工艺的步骤。
2.焊接变形：焊接易使结构发生变形，因此需要在设计时预留较大的修正余量，并在焊接过程中采取必要的措施来控制变形。
3.表面处理：根据工作环境和要求，选择合适的表面处理方式，并注意选择与材料相配合的防腐蚀和防护措施。
4.强度与稳定性：设计时需充分考虑结构的强度和稳定性，通过增加加强筋、改变连接方式等方法来提高结构的整体性能。
钣金工艺与结构设计基础知识
钣金工艺与结构设计基础知识钣金工艺是一种通过切割、弯曲和连接金属板材来制作零部件的加工技术。
它在制造业中广泛应用于汽车、航空航天、建筑和电子设备等领域。
在进行钣金工艺过程中，结构设计是非常重要的一环。
本文将介绍钣金工艺的基础知识和结构设计的要点。
一、钣金材料与工艺1.钣金材料常见的钣金材料包括钢板、不锈钢板、铝板和铜板等。
根据不同的应用要求，选择合适的材料具有关键性意义。
例如，在汽车制造中，选择高强度的钢板可以提高车身的刚度和抗冲击能力。
2.钣金工艺钣金工艺包括切割、弯曲和连接等步骤。
（1）切割：常用的切割方式有剪切、冲孔和激光切割等。
剪切适用于较为简单的板件切割，而冲孔则适用于大批量、形状复杂的孔洞加工。
激光切割则可以实现高精度和高速度的切割。
（2）弯曲：弯曲是钣金加工中常见的工艺，可通过手动操作或机械设备完成。
弯曲时需要考虑材料的强度和可塑性，以及弯曲半径和角度等参数。
（3）连接：钣金件的连接方式主要包括螺栓连接、焊接和胶接等。
螺栓连接适用于需要经常拆卸的场合，焊接则适用于要求结构强度和密封性的场合。
二、钣金结构设计的要点1.结构设计原则在进行钣金结构设计时，应遵循如下原则：（1）功能性：钣金结构设计应满足其所需的功能要求。
例如，在汽车制造中，车身的结构设计要保证车身的刚度和安全性能。
（2）成本和效率：钣金结构设计应尽量降低制造成本，提高效率。
例如，合理设计零部件的结构，可以减少材料的浪费和加工的时间。
（3）安全性：钣金结构设计应符合相关的安全标准和要求，保证使用的安全性。
例如，在电子设备的机箱设计中，需要考虑电磁屏蔽和防护措施。
2.结构设计要点（1）产品结构：钣金产品的结构设计应考虑其功能使用和生产工艺要求，保证产品质量和性能。
例如，汽车车身的结构设计应考虑车身强度和刚度的要求。
（2）结构材料：钣金结构设计应选择合适的材料，满足强度、刚度和耐腐蚀等要求。
各种材料的特性不同，对加工工艺要求不同，需要根据不同的应用场景进行选择。

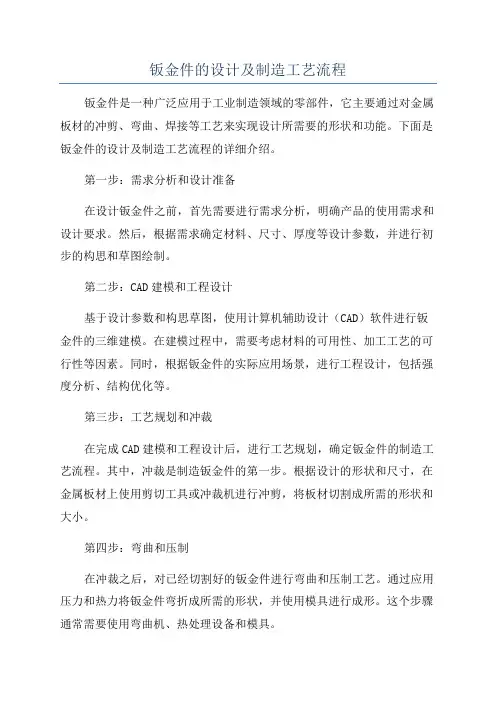

钣金件的设计及制造工艺流程
