多产品多阶段制造系统仿真与分析
多产品多阶段制造系统仿真与分析一.关于问题1. 系统描述有一个制造车间由 5 组机器组成，第 1，2，3，4，5 组机器分别有 3，2，4，3，1 台相同的机器。
这个车间需要加工三种原料，三种原料分别要求完成 4、3 和 5 道工序，而每道工序必须在指定的机器组上处理，按照事先规定好的工艺顺序进行。
假定在保持车间逐日连续工作的条件下，对系统进行 365 天的仿真运行（每天按 8 小时计算），计算每组机器队列中的平均产品数以及平均等待时间。
通过仿真运行，找出影响系统的瓶颈因素，并对模型加以改进。
2. 系统数据三种原料到达车间的间隔时间分别服从均值为 50，30，75 分钟的指数分布。
三种原料的工艺路线如表 11.1 所示。
第 1 种原料首先在第 3 组机器上加工，然后在第 1 组、再在第 2 组机器上加工，最后在第 5 组机器上完成最后工序。
第 1 种原料在机器组 3、1、2、5 加工，在机器组 3、1、2、5 加工的平均时间分别为 30、36、51、30；第 2 种原料在机器组 4、1、3 加工，在机器组 4、1、3 加工的平均时间分别为 66、48、45；第 3 种原料在机器组 2、5、1、4、3 加工，在机器组 2、5、1、4、3 加工的平均时间分别为 72、15、42、54、60。
表4.1原料加工工艺路线与各工序加工时间参数原料类型机器组别相继工序平均服务时间（Minute）1 3，1，2，5 30，36，51，302 4，1，3 66，48，453 2，5，1，4，3 72，15，42，54，60如果一种原料到达车间时，发现该组机器全都忙着，该原料就在该组机器处的一个服从先进先出 FIFO（First In First Out）规则的队列。
前一天没有完成的任务，第二天继续加工。
在某机器上完成一个工序的时间服从 Erlang 分布，其平均值取决于原料的类别以及机器的组别。
例如，表 11.1 中的第 2 类原料，它的第一道工序是在第 4 组机器上加工，加工时间服从均值为 66 的Erlang 分布。
3.概念模型二.建立Flexsim模型1.生成实体从左边的实体库中拖动实体到模型（建模）视窗中。
具体操作是，点击并按住实体库中的实体，然后将它拖动到模型中想要放置的位置，放开鼠标键即可。
其中发生器代表三种不同产品的出发点，暂存区代表产品的临时存放区，处理器代表机器，吸收器代表成品库。
由于受临时实体数量的限制，该方案中一个处理器代表一组机器。
如图1所示。
图12.连接端口要连接一个实体的输出端口至另一个实体的输入端口，按住键盘上的“A”键，然后点击第一个实体并按住鼠标左键，拖动鼠标到下一个实体然后放开鼠标键。
将会看到拖动出一条黄色连线，放开鼠标键时，会出现一条黑色的连线。
按照问题中不同产品的产品的加工流程，依次连接各实体。
如图2所示。
图23.定义发生器在模型中，共有3个发生器实体，每个发生器对应一类原料，也就是说，一个Source生成一类原料。
第一类原料的到达间隔时间服从均值为50分钟的指数分布。
我们双击对应于第一类原料的那个发生器实体，打开其参数视窗。
保留其到达方式的默认选项“按时间间隔到达”，并且在到达时间间隔中选择指数分布，但是我们需要修改其参数，因此单击右侧的按钮，出现参数修改视窗。
把尺度参数修改成50，其它按其默认值。
如图3所示。
图3同样地，我们可以修改第二类原料和第三类原料的Source，使得其生成实体的到达间隔时间分别服从均值为30分钟和75分钟的指数分布。
三类原料进入系统后，为了方便各机器组能区分开不同的原料，我们需要给这三类原料相对应的实体不同的实体类型。
同时为了能在后续的仿真运行中更好的观察系统的行为和变化，可以赋予三类原料不同的颜色，方便我们直接从视觉上观察不同原料的加工状态。
这里我们简单将三类原料用红、黄、蓝三种颜色区分，其中第一类原料黑色，第二类原料红色，第三类原料黄色。
再次打开第一个发生器的参数视窗，选择发生触发器标签。
我们可以在生成流动实体时设置其类型，在其将要离开发生器时赋予颜色，这需要定义创建触发和离开触发选项。
首先我们来设置其实体类型。
单击创建触发下拉菜单，选择设置实体类型选项。
再打开其参数修改视窗，将其类型值改为1。
如图4所示。
图4单击确定，关闭该参数修改窗口。
单击离开触发下拉菜单，选择设置实体颜色选项。
再打开其参数修改视窗，将其颜色改为黑色（black）。
如图5所示。
图5单击确认，再以类似的方法定义发生器二和发生器三。
4.定义处理器首先我们来定义机器的加工时间。
由问题可知，不同类型的原料在机器1上的加工时间不同，分别为均值是36分钟、48分钟、42分钟的Erlang分布。
由于方案中使用一个处理器代表一组机器，所以相应的加工时间也要缩短。
比如案例中有3台机器一，所以加工时间应变为均值是12分钟、16分钟、14分钟的Erlang分布。
双击第一类处理器，打开其参数窗口，单击处理时间选项的下拉菜单，选择“按临时实体类型(间接）”，打开其参数修改窗口，可以看到，可以针对不同的实体类型定义不同的加工时间。
按题意修改加工时间，如图6所示。
图6接下来，定义机器的输出端口。
第1类原料从机器组1流向机器组2，第2类原料从机器组1流向机器组3，第2类原料从机器组1流向机器组4。
首先，查看一下机器组1的输出端口，右键单击机器，打开其属性窗口，选择常规标签。
单击Output Ports，右侧将出现该机器输出端口所连接实体的列表。
可以看出，端口一是暂存区5，端口二是暂存区6，端口三是暂存区7，如图7所示。
图7根据题意，产品一流向端口1，产品二流向端口2，产品三流向端口3。
打开该机器的参数窗口，选择临时实体流标签。
通过修改送往端口选项可以控制从该机器流出的实体所通过的输出端口。
同样的，我们是根据实体类型来区分输出端口的，单击送往端口下拉菜单，选择“按临时实体类型（间接)”选项。
打开其参数修改窗口，对应不同的实体类型，设置好不同的端口。
如图8所示。
图8按照类似的方法，定义其它组的处理器。
5.定义暂存区暂存区用来存放等待加工的原料，采用先进先出策略，而且暂存区没有容量限制，也就是说，只要是加工完了而又无法立即开始下一阶段加工的原料都可以存放在暂存区中。
Flexsim中，暂存区实体的默认出入规则就是先进先出，因此不需要设置。
但是其默认最大容量是10，由于我们不知道在模型运行过程中可能需要的容量是多少，因此我们将其最大容量改为一个大值.双击暂存区，打开其参数窗口，将最大容量一栏的值改为10000。
单击确定，关闭窗口。
对模型中所有的暂存区作相同的设置。
如图9所示。
图96.模型运行该案例中需对系统进行365天的仿真运行（每天按8小时计算），计算每组机器队列中的平均产品数以及平均等待时间。
通过仿真运行，找出影响系统的瓶颈因素，对模型加以改进。
注意，在模型中，我们假设单位时间长度是1分钟，因此，需要运行的总时间长度是365×8×60＝175200单位时间。
单击编译按钮，对模型进行编译。
编译完成后，单击重置按钮，重置模型。
最后单击运行按钮，开始仿真。
仿真进行过程中，可以看到黑、红、黄三种不同颜色的原料从系统中流过，经过不同机器组的加工，最后离开系统。
如图10所示。
当仿真运行到175200单位时间的时候，停止运行。
图107.数据分析首先来查看机器组一的统计数据。
打开其机器组一前的暂存区属性窗口，选择统计标签。
该页面的内容一栏统计了暂存区内存放的待加工产品数量信息，而停留时间一栏统计了待加工产品在暂存区内等待时间信息。
图11是机器组11的暂存区的统计数据。
图11再打开机器组一的处理器的属性窗口，选择统计标签中的状态分页，便可以看到该处理器的工作率和空闲率。
如图12所示。
图12根据不同机器组的统计信息，我们可以得出各机器组处等待加工的产品的数量和等待时间以及工作率，如表1所示。
机器组数12345平均等待时间（分）55.05603.925.69321.8 4.42平均等待数量3.619.680.3714.810.14工作率94.3%96.9%71.1%95.8%78.1%除此之外，还可以生成统计报表得到以上数据。
按住键盘“Shift”键然后用鼠标拖动一个选择框包围要报告的实体。
当一个实体被选中时，在它周围将显示一个红色方框。
选择了想要进行报告的实体后，选择菜单选项“统计>标准报告”。
选择了此选项后，将会看到Standard Report Setup（标准报告设置）视窗。
如图13所示。
图13按生成报告可以生成一个基本报告，如图14所示。
图14由表一可以发现，机器组2的暂存区中等待加工的产品数量大、等待时间长，我们可以认为这是整个加工系统的瓶颈，如果要提高整体产出率，那么首先需要对机器组2的进行改善。
其次，机器组3的工作率较低，也需要得到改善。
机器组1及4也许要一定的改善。
三.改善及结论1.改善方案由上面可知道，需要对整个车间的加工流水线系统进行改善，以使其到达一个平衡，确保各机器组的工作效率及缩短等待时间。
根据上面数据，首先对机器组2，3进行改善，机器组2的等待时间最长，说明机器不过用，在此增加一台2机器，由原来2台增为3台。
另外机器组3的工作率过低，说明生产能力过剩，在此减少一台机器3，由原来4台减为3台。
所以各机器的数量有一定变动，如表2所示。
根据问题中各机器的生产能力，再由各机器组的台数，转换成下表。
如表3所示。
机器一：12+16+14=42机器二：17+24=41机器三：10+15+20=45机器四:22+18=40机器五;30+15=45由上可知，各机器组的生产节拍在40到45左右，然而三种原料到达车间的间隔时间分别服从均值为 50，30，75 分钟的指数分布，所以导致流水线的不平衡。
我们可以改变的三种原料到达车间的间隔时间，以改变这种不平衡的现象。
考虑到机器的最大节拍为45，以及机器的工作率不可能为100%，我们把三种原料到达车间的间隔时间都改为服从均值为48分钟的指数分布。
首先修改模型中发生器的到达时间间隔，如图15所示。
图15由于机器组2，3的数量有改变，所以相应的处理时间也需改变，如图16所示。
处理器3的数据也按类似方法改变。
图16最后运行模型175200分钟，按上面数据分析中的方法打开各机器组暂存区及处理器的属性，得到各机器组处等待加工的产品的数量和等待时间以及工作率。
如表4所示。
机器组数12345平均等待时间（分）30.1745.8163.6637.1174.94平均等待数量1.851.88 3.91 1.52 3.08工作率86.0%84.2%92.2%81.9%92.4%机器组数12345平均等待时间（分）55.05603.925.69321.8 4.42平均等待数量3.619.680.3714.810.14工作率94.3%96.9%71.1%95.8%78.1%对比改进前后的统计数据，虽然存在个别机器组的等待时间变长及工作率降低的现象出现，但整个车间机器组的等待时间及等待数量相对平衡，不存在机器组与机器组间差别很大的现象，还有就是整体的工作率得到提高。
自动化生产线的虚拟仿真与优化设计
自动化生产线的虚拟仿真与优化设计在当今制造业快速发展的时代，自动化生产线已经成为提高生产效率、保证产品质量、降低生产成本的重要手段。
然而，在实际建设和运行自动化生产线之前，如何进行有效的规划、设计和优化，以避免可能出现的问题和浪费，是一个至关重要的课题。
虚拟仿真技术的出现为解决这一问题提供了有力的工具，它能够在虚拟环境中对自动化生产线进行模拟和分析，从而实现更科学、更合理的优化设计。
自动化生产线是由一系列自动化设备、控制系统、物流输送系统等组成的复杂系统。
在设计过程中，需要考虑众多因素，如生产工艺、设备选型、布局规划、人员配置、物流路径等。
任何一个环节的不合理设计都可能导致生产效率低下、产品质量不稳定、成本增加等问题。
传统的设计方法往往依赖于经验和简单的计算，难以全面、准确地评估设计方案的性能和可行性。
虚拟仿真技术则为自动化生产线的设计提供了一种全新的思路和方法。
它利用计算机技术构建虚拟的生产环境，将生产线中的设备、产品、人员、物流等要素进行数字化建模，并通过模拟实际的生产过程，对设计方案进行动态的分析和评估。
在虚拟仿真环境中，可以直观地观察生产线的运行情况，包括设备的动作、物料的流动、人员的操作等，从而发现潜在的问题和瓶颈。
例如，通过虚拟仿真可以分析设备之间的节拍匹配是否合理，物流路径是否顺畅，缓存区的容量是否足够，以及人员的操作是否方便高效等。
如果发现问题，可以及时对设计方案进行调整和优化，避免在实际建设中进行大规模的修改和返工，从而节省时间和成本。
虚拟仿真技术在自动化生产线优化设计中的应用主要包括以下几个方面：首先是生产线布局的优化。
合理的生产线布局能够减少物料搬运距离，提高空间利用率，降低生产成本。
通过虚拟仿真，可以对不同的布局方案进行比较和评估，选择最优的布局方案。
例如，可以模拟不同设备的摆放位置和朝向，分析物流通道的宽度和走向对生产效率的影响，从而确定最佳的布局方案。
其次是设备选型和参数配置的优化。
基于Flexsim的仿真实验报告
可编辑修改精选全文完整版基于Flexsim的仿真实验报告专业班级：工业工程一班******学号：***********4 基于Flexsim的仿真实验1.实验报告2.提交Flexsim的仿真图基于Flexsim的仿真实验报告一、实验目的与要求1.1实验目的Flexsim是一个基于Windows的，面向对象的仿真环境，用于建立离散事件流程过程。
Flexsim是工程师、管理者和决策人对提出的“关于操作、流程、动态系统的方案”进行试验、评估、视觉化的有效工具。
Flexsim 能一次进行多套方案的仿真实验。
这些方案能自动进行，其结果存放在报告、图表里，这样我们可以非常方便地利用丰富的预定义和自定义的行为指示器，像用处、生产量、研制周期、费用等来分析每一个情节。
同时很容易的把结果输出到象微软的Word、Excel等大众应用软件里。
另外，Flexsim具有强力的商务图表功能，海图(Charts)、饼图、直线图表和3D文书能尽情地表现模型的信息，需要的结果可以随时取得。
本实验的目的是学习flexsim软件的以下相关内容：●如何建立一个简单布局●如何连接端口来安排临时实体的路径●如何在Flexsim实体中输入数据和细节●如何编译模型●如何操纵动画演示●如何查看每个Flexsim实体的简单统计数据我们通过学习了解flexsim软件，并使用flexsim软件对实际的生产物流建立模型进行仿真运行。
从而对其物流过程，加工工序流程进行分析，改进，从而得出合理的运营管理生产。
1.2实验要求（1）认识Flexsim仿真软件的基本概念；（2）根据示例建立简单的物流系统的仿真模型；（3）通过Flexsim仿真模型理解物流系统仿真的目的和意义1.2.1实验2．多产品单阶段制造系统仿真与分析某工厂加工三种类型产品的过程。
这三类产品分别从工厂其它车间到达该车间。
这个车间有三台机床，每台机床可以加工一种特定的产品类型。
一旦产品在相应的机床上完成加工，所有产品都必须送到一个公用的检验台进行质量检测。
数据仿真驱动的产品设计流程优化
数据仿真驱动的产品设计流程优化一、数据仿真在产品设计中的应用背景随着科技的不断发展，产品设计面临着越来越复杂的挑战。
传统的产品设计流程往往依赖于经验和试错法，这不仅效率低下，而且可能导致产品质量不稳定和成本增加。
数据仿真技术的出现为产品设计带来了新的机遇。
在现代制造业中，产品的复杂性不断提高，涉及到多个学科领域的知识和技术。
例如，在汽车设计中，需要考虑机械结构、流体力学、电子系统等多个方面。
传统的设计方法很难在设计阶段全面考虑这些因素的相互影响。
数据仿真技术可以通过建立数学模型，模拟产品在不同工况下的性能表现，从而为设计师提供更全面的信息。
同时，市场竞争的加剧也要求企业能够更快地推出高质量的产品。
数据仿真可以在虚拟环境中对产品进行测试和优化，大大缩短了产品开发周期。
例如，在航空航天领域，通过数据仿真可以在设计阶段对飞行器的性能进行评估，避免了大量的实物试验，节省了时间和成本。
此外，消费者对产品的个性化需求也越来越高。
数据仿真可以帮助企业更好地了解消费者的需求，通过对用户数据的分析和仿真，设计出更符合用户需求的产品。
二、数据仿真驱动的产品设计流程1. 需求分析阶段在这个阶段，首先要收集和分析用户需求。
通过市场调研、用户反馈等方式，获取关于产品功能、性能、外观等方面的需求信息。
同时，还要考虑到产品的使用环境、法规要求等因素。
然后，利用数据仿真技术对这些需求进行量化分析。
例如，可以通过建立用户行为模型，模拟用户在不同场景下对产品的使用方式，从而更准确地确定产品的功能需求。
2. 概念设计阶段基于需求分析的结果，进入概念设计阶段。
在这个阶段，设计师会提出多个设计概念。
数据仿真可以帮助设计师对这些概念进行初步评估。
例如，可以通过建立简单的物理模型，模拟不同设计概念的基本性能，如力学性能、流体性能等。
通过对仿真结果的分析，筛选出具有潜力的设计概念，进一步细化和完善。
3. 详细设计阶段在详细设计阶段，需要对产品的各个部件进行详细设计。
机电产品的虚拟设计与仿真
机电产品的虚拟设计与仿真引言随着技术的发展，虚拟设计与仿真在机电产品领域的应用越来越普遍。
虚拟设计与仿真技术通过使用计算机模型与仿真软件，能够帮助工程师在产品开发的早期阶段进行验证和优化，并最终提高产品的质量和可靠性。
本文将介绍机电产品虚拟设计与仿真的基本概念、工具和应用案例。
虚拟设计与仿真的基本概念虚拟设计与仿真是指基于计算机模型和仿真软件的工程设计方法。
它可以模拟真实世界中的机电产品及其系统，通过计算机模拟来预测和分析产品在不同工况下的性能和行为。
通过虚拟设计与仿真，工程师可以在产品实际制造前进行验证和优化，减少开发成本和时间。
虚拟设计与仿真包括以下几个主要的步骤：1.建模：根据机电产品的几何形状和物理特性，使用CAD（Computer-ded Design）软件创建产品的3D模型。
2.物理仿真：将产品模型导入仿真软件，根据产品的物理特性设置仿真参数，进行力学、动力学、热力学等多个方面的仿真分析。
3.结果分析：根据仿真结果，对产品的性能和行为进行分析和评估，不断进行修改和优化。
4.虚拟测试：在虚拟环境中模拟产品的使用场景，检查产品的可靠性、安全性和稳定性。
5.优化设计：基于虚拟测试的结果和分析，对产品进行优化设计，改善产品的性能和品质。
虚拟设计与仿真的工具在机电产品的虚拟设计与仿真过程中，有许多专业化的软件工具可以帮助工程师完成各种分析和验证任务。
以下是常用的几种工具：1.CAD软件：CAD软件（如SolidWorks、AutoCAD）用于创建机电产品的几何模型，确定产品的尺寸、形状和结构。
2.有限元分析软件：有限元分析（FEA）软件（如ANSYS、ABAQUS）用于对产品的结构进行强度、刚度、振动等方面的仿真分析。
3.电磁场仿真软件：电磁场仿真软件（如FEKO、CST Studio Suite）用于分析产品在电磁场中的行为，如电磁干扰、电磁散射等。
4.多体动力学仿真软件：多体动力学仿真软件（如ADAMS、Simpack）用于分析机电产品的运动学和动力学特性，模拟产品的运动和相互作用。

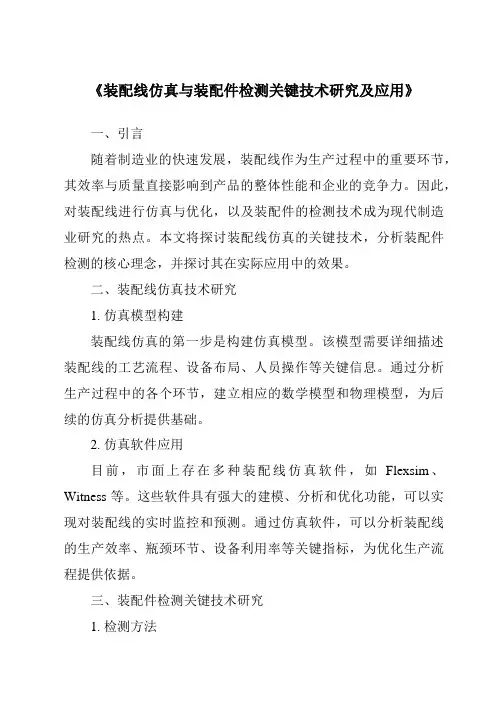

《装配线仿真与装配件检测关键技术研究及应用》

《装配线仿真与装配件检测关键技术研究及应用》一、引言随着制造业的快速发展，装配线作为生产过程中的重要环节，其效率与质量直接影响到产品的整体性能和企业的竞争力。
因此，对装配线进行仿真与优化，以及装配件的检测技术成为现代制造业研究的热点。
本文将探讨装配线仿真的关键技术，分析装配件检测的核心理念，并探讨其在实际应用中的效果。
二、装配线仿真技术研究1. 仿真模型构建装配线仿真的第一步是构建仿真模型。
该模型需要详细描述装配线的工艺流程、设备布局、人员操作等关键信息。
通过分析生产过程中的各个环节，建立相应的数学模型和物理模型，为后续的仿真分析提供基础。
2. 仿真软件应用目前，市面上存在多种装配线仿真软件，如Flexsim、Witness等。
这些软件具有强大的建模、分析和优化功能，可以实现对装配线的实时监控和预测。
通过仿真软件，可以分析装配线的生产效率、瓶颈环节、设备利用率等关键指标，为优化生产流程提供依据。
三、装配件检测关键技术研究1. 检测方法装配件检测的关键在于选择合适的检测方法。
常见的检测方法包括视觉检测、激光检测、红外检测等。
这些方法具有高精度、高效率的特点，可以实现对装配件的快速、准确检测。
其中，视觉检测技术通过图像处理和模式识别等技术，实现对装配件的外观、尺寸、位置等信息的检测。
2. 检测系统设计装配件检测需要设计一套完整的检测系统。
该系统包括硬件和软件两部分。
硬件部分包括相机、光源、传感器等设备，用于实现对装配件的实时检测。
软件部分则负责处理和分析检测数据，生成检测报告。
同时，还需要对检测系统进行定期维护和升级，以保证其稳定性和可靠性。
四、应用实践装配线仿真与装配件检测技术在实际生产中得到了广泛应用。
以某汽车制造企业为例，该企业采用Flexsim软件对装配线进行仿真分析，发现生产过程中存在瓶颈环节和设备利用率低的问题。
针对这些问题，企业优化了生产流程和设备布局，提高了生产效率。
同时，该企业还采用了视觉检测技术对装配件进行检测，实现了对装配件的快速、准确检测，提高了产品质量和客户满意度。
