伊通砌筑专用粘结剂
砌块混凝土粘结剂规格
砌块混凝土粘结剂规格一、引言砌块混凝土粘结剂是建筑工程中常用的一种材料，它用于固定砖、石等材料，使之成为一个坚固的整体。
本文将详细介绍砌块混凝土粘结剂的规格，包括性能指标、质量要求、外观要求、包装要求、储存要求等方面，旨在为广大建筑工程从业者提供参考。
二、性能指标砌块混凝土粘结剂应符合以下性能指标：1. 抗拉强度：不低于4.5MPa。
2. 抗压强度：不低于30MPa。
3. 抗冻性：不低于F50。
4. 开裂度：≤0.1mm。
5. 粘结强度：与基层结合强度不低于1.0MPa。
6. 初凝时间：不早于30min，不晚于90min。
7. 终凝时间：不早于3h，不晚于10h。
三、质量要求砌块混凝土粘结剂的质量应符合以下要求：1. 外观应无结块、结皮、异物等。
2. 颜色应为浅灰色或深灰色。
3. 粉末细度应符合GB/T8074-2008中的规定。
4. 化学成分应符合GB175-2007中的规定。
5. 指标应符合本文第二节所列性能指标。
四、外观要求砌块混凝土粘结剂的外观应符合以下要求：1. 光洁度：应达到一定的光洁度，无磨痕。
2. 颜色：应为均匀的浅灰色或深灰色。
3. 无异味：应无明显的异味。
五、包装要求砌块混凝土粘结剂的包装应符合以下要求：1. 包装材料：应选用符合国家规定的环保包装材料。
2. 包装容积：每袋应为50kg。
3. 标识：每袋应标明生产厂家、产品名称、生产日期、批号、净重等信息。
4. 包装方式：每袋应采用密封包装，并防潮、防晒。
六、储存要求砌块混凝土粘结剂的储存应符合以下要求：1. 储存环境：应储存在通风、干燥、阴凉的地方，避免阳光直射。
2. 储存期限：应在生产日期后6个月内使用。
3. 储存方式：应堆放整齐，防止受潮、受压、受挤压。
七、结论综上所述，砌块混凝土粘结剂的规格应包括性能指标、质量要求、外观要求、包装要求、储存要求等方面。
对于建筑工程从业者来说，了解和掌握这些规格是做好工程质量管理的重要前提。
砌墙用的粘合剂
砌墙用的粘合剂
砌墙用的粘合剂主要有以下几种：
1. 水泥砂浆：常用的砌墙粘合剂，由水泥、砂子和适量的水混合而成。
水泥砂浆可以黏结多种建筑材料，具有较高的抗压强度和耐久性。
2. 石膏砂浆：由石膏和砂子混合而成，常用于室内墙壁的砌筑和抹灰。
石膏砂浆施工方便，固化后具有较好的阻燃性能和透湿性。
3. 石膏胶粘剂：主要由石膏、胶凝材料和添加剂组成，用于砌筑轻质、隔音、隔热墙体。
石膏胶粘剂具有较强的粘结力和施工性能。
4. 干粉砂浆：由水泥、石灰、砂子和其他辅助材料组成的干混砂浆。
干粉砂浆施工时需加入适量的水进行搅拌，具有较高的强度和附着力。
以上是常见的砌墙粘合剂，选择使用时应根据具体需求和施工要求进行选择。
ALC加气混凝土砌块知识
ALC加⽓混凝⼟砌块知识ALC加⽓混凝⼟砌块知识加⽓混凝⼟（Autoclaved Lightweight Concrete）的简称，它是以硅砂、⽔泥、⽯灰等为主原料，经过⾼压蒸汽养护⽽成的多⽓孔混凝⼟，既可成型板材（其中板材需经过处理的钢筋增强），⼜可以成型砌块；既可做墙体材料，⼜可做屋⾯板、楼板，是⼀种性能优越的新型建材。
⼀、主要特性：1、轻质⾼强 ALC板的⼲体积密度≤530kg/m3，砌块≤500kg/m3，不仅可以做隔墙板、屋⾯板，还更多⽤于外墙板，也可⽤于楼板。
它的⾃重约是混凝⼟的1/5，砖的1/3.5。
它的⽴⽅体抗压强度≥3.8mpa。
由于砌块尺⼨精确，可⽤薄层粘结剂砌筑，提⾼了砌体强度。
砌体强度可达砌块⽴⽅强度的80%(砖墙仅为30%左右)。
可降低建筑物⾃重，减少基础、梁柱结构造价。
2、保温隔热性能优良 ALC板绝⼲导热系数λ=0.14W/m.K(单⼀墙体设计取值0.23w/m.k),仅及混凝⼟的1/7.5,实⼼砖砌体的1/3.5,是⼀种⾼效保温隔热围护结构材料,在确保必要的隔热保温性能的前提下,ALC墙可⽐其它材料做成的墙体、屋⾯薄得多.3、隔⾳性好 100厚、150厚、200厚表⾯未粉刷墙体平均隔声量分别为36db、43db、47db，100厚双⾯粉刷墙可达46db。
4、耐⽕性优良 ALC板是⼀种不燃的⽆机材料，具有优良的耐⽕性，采⽤不同的板厚就可满⾜不同防⽕等级建筑物的耐⽕要求。
100厚ALC砌块墙体耐⽕极限3⼩时，150厚耐⽕极限4⼩时。
同时，ALC板在⾼温和明⽕下均不产⽣有害⽓体，是⼀种安全的防⽕材料，可以⽤作防⽕墙。
5、耐久性好 ALC板是⼀种以托勃莫来⽯为主要矿物成分的硅酸盐材料，不存在⽼化问题，也不易风化，是⼀种耐久的建筑材料，其正常使⽤寿命完全可以和各类永久性建筑物的寿命相匹配。
6、绿⾊环保 ALC产品的γ射线照射量仅为12µγ/h，远低于37µγ/h的国家标准和24µγ/h的国际标准。
AAC蒸压轻质砂加气混凝土的优势
项目名称(单位：100m2
伊通免抹灰内墙系统200mm
序号
材料名称
单位 数量 单价
1 伊通AAC(600mm*200mm*250mm) m3 20.8 560
2 粘结剂
kg 600 2.1
3 L型铁件(150mm*80mm*1.5mm) 只 99.21 1
6水
m3 2.2 5.7
7 人工
工日 21.9 45
5水
m3 3.6 5.7 20.52
6 人工
工日 36.78 45 1655.1
（备注：其人工数量参考内蒙2009届定额。）
附表二：G地块砌筑、抹灰、保温总价（扣除轻质隔墙）
G地块加气砌体、内墙抹灰、外墙
保温总价
序 号
项目名称 单位
1
砌块墙(200厚加气 砼块）
m3
2
外墙保温(聚苯乙 烯泡沫板70mm)
详细的数据分析，设计院通过咨询施工单位得知应用AAC较多的城市是 南方城市，北方城市相对应用较少；对于外墙采用自保温砌块能否抵御
北方冬天的严寒天气，表示疑虑，但对于内墙砌筑的平整度、垂直度表 示满意,建议如果采用AAC，请综合考虑各方面因素。 五、产地对施工的影响
因其产地在天津市，能否充足、及时供应产品，这也是一个制约因 素。
m2
数量
综合单 价(元）
综合合价（元）
27477.48 301.28
8278415.17
46368.88 99.23
4601183.96
3 内墙1（取消乳胶 m2 165843.85 52.00 漆面层）
8623880.20
4
内墙2（取消面砖 面层）
m2 31379.10
浅析YTONG保温块在外墙保温工程上的技术应用及质量控制要点

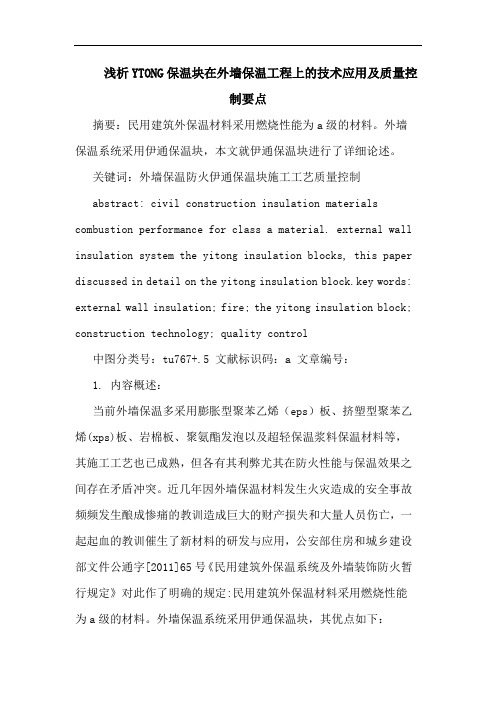

浅析YTONG保温块在外墙保温工程上的技术应用及质量控制要点摘要：民用建筑外保温材料采用燃烧性能为a级的材料。
外墙保温系统采用伊通保温块，本文就伊通保温块进行了详细论述。
关键词：外墙保温防火伊通保温块施工工艺质量控制abstract: civil construction insulation materials combustion performance for class a material. external wall insulation system the yitong insulation blocks, this paper discussed in detail on the yitong insulation block.key words: external wall insulation; fire; the yitong insulation block; construction technology; quality control中图分类号：tu767+.5 文献标识码：a 文章编号：1. 内容概述：当前外墙保温多采用膨胀型聚苯乙烯（eps）板、挤塑型聚苯乙烯(xps)板、岩棉板、聚氨酯发泡以及超轻保温浆料保温材料等，其施工工艺也已成熟，但各有其利弊尤其在防火性能与保温效果之间存在矛盾冲突。
近几年因外墙保温材料发生火灾造成的安全事故频频发生酿成惨痛的教训造成巨大的财产损失和大量人员伤亡，一起起血的教训催生了新材料的研发与应用，公安部住房和城乡建设部文件公通字[2011]65号《民用建筑外保温系统及外墙装饰防火暂行规定》对此作了明确的规定:民用建筑外保温材料采用燃烧性能为a级的材料。
外墙保温系统采用伊通保温块，其优点如下：1.1 安全性该系统的组成材料均是无机材料，故与各种基层墙体（无机的混凝土、各类墙体材料等）具有良好的匹配性和相容性，与其他墙体结合的粘结强度高。
加气混凝土砌块粘结剂标准
加气混凝土砌块粘结剂标准一、啥是加气混凝土砌块粘结剂呢？这东西啊，就像是给加气混凝土砌块牵红线的月老。
它的作用可大啦，能把一块块的砌块紧紧地粘在一起，就像咱们用胶水粘东西一样。
不过呢，这个粘结剂可不是普通的胶水哦。
它是专门为加气混凝土砌块设计的，要适应砌块的特性才行。
比如说，加气混凝土砌块有很多小孔，就像蜂窝一样，粘结剂得能渗到这些小孔里，这样才能粘得牢固。
二、粘结剂的性能要求。
1. 粘结强度。
这可是个很重要的指标呢。
就像两个人在一起，得有很强的感情基础才能长久，粘结剂和砌块之间也得有足够的粘结强度。
如果粘结强度不够，那建起来的房子或者墙什么的，就可能会出问题，说不定哪天就裂个大口子，那可就危险啦。
一般来说，在不同的条件下，像干燥的时候、潮湿的时候，粘结剂的粘结强度都得达到一定的标准才行。
2. 柔韧性。
粘结剂还得有柔韧性。
为啥呢？你想啊，建筑这东西，它不是一直都安安静静地待着的。
有时候会有震动，比如说旁边过个大卡车，或者刮大风的时候，建筑会有轻微的晃动。
如果粘结剂太硬，没有柔韧性，那它就很容易断裂，就像一根很脆的树枝，一折就断了。
所以啊，粘结剂得像个有弹性的橡皮筋一样，能随着建筑的轻微变形而变形，还不会失去粘性。
3. 耐水性。
水可是个很厉害的家伙，很多东西遇到水就不行了。
对于粘结剂来说，耐水性也很关键。
要是不耐水，一下雨或者湿度大的时候，粘结剂就失效了，那砌块不就散架了嘛。
好的粘结剂在水里泡上一段时间，还能保持它的粘结性能，就像个坚强的小战士，不怕水的侵袭。
三、关于粘结剂的环保要求。
现在咱们都讲究环保嘛，粘结剂也不能例外。
它得是环保型的，不能含有太多有害的物质。
比如说甲醛啊，苯啊这些，要是含量超标，住在用这种粘结剂建的房子里，就像住在毒气室里一样，对咱们的健康可不好了。
而且啊，环保的粘结剂在生产过程中也应该尽量减少对环境的污染，这样才是一个合格的好粘结剂。
四、粘结剂的使用方法。
这也是有讲究的哦。
古代建筑中作为粘合剂的材料
古代建筑中作为粘合剂的材料古代建筑中作为粘合剂的材料在古代建筑中，粘合剂是起到连接石块或砖块的作用，使整个建筑结构更加稳固和耐久的重要材料。
在古代，人们通过不断的探索和实践，发现了一些天然的材料，可以作为粘合剂，使得古代建筑得以保留至今，展现出丰富的历史和文化内涵。
1. 砂浆砂浆是一种常见的粘合剂，它由水泥、石灰、砂和水混合而成。
在古代建筑中，砂浆被广泛应用于连接砖块和石块，使得整个建筑结构更加紧密和稳固。
砂浆的使用不仅提高了建筑的耐久性，还赋予了建筑独特的美感。
2. 石灰石灰是古代建筑中另一种重要的粘合剂材料。
它可以与沙子和水混合，形成石灰浆，用来连接石块和砖块。
石灰不仅具有良好的粘合性，而且还有较高的抗压强度，可以使建筑更加坚固耐用。
3. 树脂在一些古代建筑中，人们还发现了使用树脂作为粘合剂的情况。
树脂具有较强的黏附性和耐腐蚀性，可以在一定程度上提高建筑材料的连接强度，使得建筑更加稳固。
4. 石灰岩在古代建筑中，石灰岩也被广泛应用于作为粘合剂，尤其是在修建大型建筑如大教堂和宫殿时。
石灰岩具有较高的硬度和耐腐蚀性，可以有效地连接石块和砖块，使建筑结构更加坚固耐用。
总结回顾古代建筑中的粘合剂材料，是保障整个建筑结构稳固和耐久的重要组成部分。
砂浆、石灰、树脂和石灰岩等材料的应用，使得古代建筑得以保存至今，展现出丰富的历史和文化内涵。
粘合剂不仅是连接建筑材料的工具，更是古代智慧和工艺的结晶。
个人观点和理解在古代建筑中，粘合剂材料的选择和使用，体现了古代人们对材料性能和工艺技术的深刻理解和实践经验。
粘合剂的应用不仅使得古代建筑具有了较高的稳固性和耐久性，而且也为后世的建筑工艺提供了宝贵的经验和启示。
我深信，只有不断学习和传承古代智慧，才能推动建筑工艺的不断发展和进步。
结语通过对古代建筑中粘合剂材料的深入探讨和学习，我们可以更加全面、深刻地了解古代建筑的历史和文化内涵。
粘合剂作为古代建筑的重要组成部分，不仅连接着石块和砖块，更连接着古代智慧和工艺的传承。
德国凯莱伊通砌块简介
一、集团简介德国凯莱（XELLA）集团总部，位于德国西部杜伊斯堡市，业务遍布欧洲、亚洲、南美、北美市场，是国际建筑材料业的领先企业集团。
德国在欧洲版图上的位置德国行政区划图杜伊斯堡（德語：Duisburg）位于德国鲁尔区西部的下莱茵。
它是杜塞尔多夫行政区里的一个非县辖的城市（德语：kreisfreie Stadt），同时也是北莱茵-威斯特法伦州的第五大城市。
图中红色的地方即为杜伊斯堡（North Rhine Westphalia北莱茵-威斯特伐利亚州境内）德国凯莱集团，拥有众多国际著名建材品牌，包括YTONG伊通、HEBEL砂加气混凝土、SILKA硅酸钙砖和MULTIPOR矿物保温隔热板等，在全球各地市场广受赞誉。
目前，凯莱（XELLA）集团在30多个国家设有70多家工厂，雇员7600余名，2007年度销售额超过13亿欧元。
作为全球顶尖品牌建材制造商，凯莱（XELLA）集团，以研发领先而闻名于世。
在德国，凯莱（XELLA）集团设有世界级的全球研发中心，配备功能齐全的实验室，先进精密的研发设备和40多名各种专业的科学研发人员。
多年以来，凯莱（XELLA）集团全球研发中心不断地开发出创新、高效且可持续的解决方案，满足世界各地建筑业的各种新挑战和需求，成为世界墙体建材科技的潮流引导者。
二、伊通（YTONG）简介伊通（YTONG），是德国凯莱（XELLA）集团旗下砂加气混凝土（AAC）的国际品牌，是全球砂加气混凝土创新建筑系统的领导者。
单块蒸压加气混凝土砌块样品示意图蒸压加气混凝土砌块墙体实物模型蒸压加气混凝土砌块示意图（导热系数λ的单位为W／M.K，W是热量；M是材质厚度；K是温度；当导热系数为0.02时，被认定为是绝热体）蒸压加气混凝土砌块墙体实物现场蒸压加气混凝土砌块样品及其配套工具伊通YTONG牌蒸压加气混凝土产品实物包装伊通YTONG牌蒸压加气混凝土产品实物蒸压加气混凝土板材实物蒸压加气混凝土砌块配套工具蒸压加气混凝土砌块样品及其配套工具蒸压加气混凝土砌块实物样品蒸压加气混凝土砌块实物样品蒸压加气混凝土砌块墙体实物模型蒸压加气混凝土砌块墙体砌筑施工现场蒸压加气混凝土砌块墙体砌筑施工现场中国境内公司生产的伊通砌块产品伊通的历史，可追溯到20世纪20年代。
加气块砌筑专用粘接剂使用要求标准
加气块砌筑专用粘接剂使用要求标准加气块砌筑专用粘接剂使用要求标准1. 引言加气块砌筑是一种常见而又重要的建筑技术，具有隔音、保温、隔热等优点，因此在房屋建造中应用广泛。
而加气块砌筑的关键因素之一就是使用合适的粘接剂，它能够确保砌筑的坚固性和稳定性。
本文将探讨加气块砌筑专用粘接剂的使用要求标准。
2. 加气块砌筑专用粘接剂概述加气块砌筑专用粘接剂是一种用于粘接加气块的特殊材料。
它具有粘接强度高、耐久性好、施工方便等特点。
在选择粘接剂时，需要考虑以下几个主要要素。
3. 强度要求加气块砌筑需要粘接剂具有足够的强度，以确保砌体的稳定性。
通常情况下，粘接剂需要达到一定的抗压强度和抗剪强度标准。
在选择粘接剂时，要根据所需的砌筑组件和结构的荷载要求来确定强度等级。
4. 附着性能附着性能是粘接剂的重要指标之一，它决定了加气块和粘接剂之间的粘结强度。
好的附着性能能够确保砌块与砂浆之间的黏结牢固，不易发生开裂和脱落。
为了提高附着性能，可以在粘接剂中添加特殊的改性剂。
5. 抗渗透性加气块砌筑在使用中可能接触到潮湿环境，因此粘接剂的抗渗透性也是一个重要的要求。
合适的粘接剂应该能够阻止水分渗入到砌体内部，保持墙体的干燥。
为了提高抗渗透性，可以采用防水性能较好的粘接剂。
6. 施工要求除了材料性能要求外，使用加气块砌筑专用粘接剂还需要遵循一些施工要求。
要保证粘接剂的充分搅拌均匀，以确保其性能的一致性。
要按照正确的工艺进行粘接，包括涂抹砂浆、粘接砌块等步骤。
还应注意施工环境，避免水分过多或温度过低的情况下进行施工。
7. 个人观点和理解加气块砌筑专用粘接剂对于加气块砌筑的质量和稳定性起着非常重要的作用。
在选择和使用粘接剂时，要根据具体情况和要求进行合理选择，并按照标准施工。
施工人员应保持良好的工艺水平，确保粘接质量。
8. 总结加气块砌筑专用粘接剂的使用要求标准包括强度要求、附着性能、抗渗透性和施工要求等。
只有在满足这些要求的前提下，才能保证砌筑的质量和稳定性。
混凝土砌块粘结剂使用方法
混凝土砌块粘结剂使用方法混凝土砌块粘结剂是一种特殊的建筑材料，用于将混凝土砌块粘合在一起，形成牢固的墙体结构。
本文将详细介绍混凝土砌块粘结剂的使用方法，包括前期准备、混合比例、施工步骤等方面。
一、前期准备1.准备工具：混凝土砌块、水平仪、量具、搅拌器、批刀、橡胶锤等。
2.清理工作：清理混凝土砌块表面的灰尘、油脂、尘土等污物，保证表面干净。
3.混凝土砌块的摆放：将混凝土砌块按照设计要求进行摆放，保证墙体结构的稳定性。
二、混合比例混凝土砌块粘结剂的混合比例是影响施工质量的关键因素，因此选择合适的混合比例非常重要。
一般来说，混合比例为水泥：石灰：砂：水=1:0.5:3:1.5。
具体操作步骤如下：1.将一定量的水倒入搅拌器中，按照混合比例加入适量的水泥、石灰和砂。
2.将所有材料充分混合，直到形成均匀的混合物。
3.再加入适量的水，继续搅拌，直到混合物变得柔软而易于施工。
三、施工步骤1.涂抹粘结剂：将混合好的粘结剂涂抹在混凝土砌块表面，厚度一般为3~5mm。
2.拼接混凝土砌块：将涂抹了粘结剂的混凝土砌块按照设计要求进行拼接，保证墙体结构的稳定性。
3.调整墙体水平：使用水平仪调整墙面的水平度，保证墙体的垂直度和水平度。
4.刮平墙面：使用批刀将墙面刮平，并保证墙面的平整度和光滑度。
5.压实墙体：使用橡胶锤对墙体进行轻微的敲打，使砌块与粘结剂之间更加紧密，增强墙体的稳定性。
四、注意事项1.混凝土砌块粘结剂使用过程中要注意安全，保证施工人员的人身安全。
2.施工现场要保持清洁和整洁，保证施工质量和环境卫生。
3.选择合适的混合比例，保证粘结剂的质量和施工效果。
4.在施工过程中要注意墙体的垂直度和水平度，保证墙体结构的稳定性。
5.施工完成后，要及时清理施工现场，保证墙体表面的整洁和美观。
总之，混凝土砌块粘结剂使用方法需要认真细致地操作，保证施工质量和墙体的稳定性。
只有在合理的混合比例和正确的施工步骤下，才能达到预期的效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伊通砌筑专用粘结剂
1范围
本标准规定了伊通砌筑专用粘结剂的命名、技术要求、试验方法、检验规则、标志、包装、运输与贮存。
本标准适用于伊通砌筑专用粘结剂（以下简称粘结剂）。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2419 水泥胶砂流动度测定方法
GB/T5101 烧结普通砖
GB/T17671 水泥胶砂强度检验方法（ISO法）
JGJ70 建筑砂浆基本性能试验方法
JC/T547 陶瓷墙地砖胶粘剂
3命名
3.1 粘结剂的代号、型号及含义如下所示
为粘结剂型号
为砌筑的汉语拼音缩写
为公司代号
3.2 本产品为固体粉末，按产品说明书的使用方法加水经机械搅拌均匀后使用。
4要求
粘结剂应符合表1所规定的技术要求。
注：当粘结剂不用于风化严重地区（见GB/T5101-1998附录B规定）时，可不进行耐冻融试验。
5试验方法
5.1 外观
用目测法。
5.2 强度试验
强度试验参照GB/T17671-1999中有关强度试验的规定进行。
5.2.1胶样制备
胶样制备参照GB/T17671-1999第6章进行，但应注意：
配合比要求：胶样由粘结剂和水拌合而成。
其质量配合比应为4份粘结剂和1份饮用水（水料比为1:4）
5.2.2 试件的养护
应参照GB/T17671-1999中第8章的规定执行，但养护为空气养护，条件为23℃±2℃，相对湿度为45%~75%，养护时间为28d。
5.2.3 试验程序
应符合GB/T17671-1999中第9章的规定。
5.3 压剪胶接试验
5.3.1 胶样应符合5.2.1配合比要求。
5.3.2 压剪胶接强度试验按JC/T547-1994中
6.3.4的规定进行。
耐冻融性试验按S级要求进行，要求试件在-15℃下冻4h，在20℃水中融4h，共循环7次。
5.4 保水性指标
a)准备工作：准备一个不吸水的塑料或玻璃板、电子称（精确到0.01g）、刮刀、游标卡尺（精度
0.02mm）、一张快速滤纸、五张慢速滤纸、圆筒（塑料或金属制成，高50mm，直径为45-60mm）。
b)用游标卡尺测量圆筒内径三次，求得平均值d（以cm为单位）。
c)托板上放五张慢速滤纸，并称量m0（以mg为单位）。
d)将托板及五张慢速滤纸置于水平桌面上，在上再放一张快速滤纸，再把圆筒置于快速滤纸上。
e)胶样按5.2.1的要求制备，5 min后倒入圆筒内，用刮刀小心刮平，不能污染圆筒外的滤纸。
f)静置15 min后，取下圆筒和快速滤纸。
重新称量慢速滤纸和托板的重量（m1）
g)用慢速滤纸的每平方厘米吸收面积所吸收的水分重量表达为粘结剂的保水性指标（单位为
mg/cm2）。
计算公式为：
（m1—m0）
保水性指标=
π×d2/4
5.5 流动度
按5.2.1制备试样，参照GB/T2419-1994的规定进行试验。
6检验规则
6.1 出厂检验
6.1.1出厂检验项目
外观、抗压强度、抗折强度、吸水性指标和流动度。
6.1.2 抽样方法
6.1.2.1同一生产时间，同一配料工艺条件制得的产品为一批。
以月为单位，每200 t为一个批次，不足200 t为一个批次。
6.1.2.2从每一批中随机取样，分作三份；一份作检验，一份留作复验，一份保存备用。
6.1.3判定规则
经检验，出厂检验项目全部符合本标准规定的技术要求时，则判定该批产品为合格品；若有一项指标不合格时，应进行复验，如复验结果中仍有任一项不合格，则判定该批产品为不合格品。
6.2型式检验
6.2.1有下列情况之一时，应进行型式检验：
a)新产品试制结束，批量投产前；
b)正常生产时，每年不少于一次；
c)停产二年以上，恢复生产时；
d)产品主要原材料、配方、工艺、设备有重大变化，可能影响产品质量时；
e)出厂检验出现不合格品时；
f)国家质量监督机构提出型式检验要求时。
6.2.2 型式检验项目为表4.1所列项目。
6.2.3 抽样方法
在合格批次产品中随机抽取。
6.2.4 判定规则
进行型式检验时，若有某项指标不合格时，应对同一批产品加倍取样进行全部项目的复检。
如仍产生不合格项目，则判定该批产品为不合格品。
若全部合格，则该批产品为合格品。
7标志及使用说明
7.1 标志
7.1.1系统及组成材料应有产品合格证，产品合格证应包括下列标志内容：
a)产品名称、标准编号、商标；
b)生产企业名称、地址；
c)产品规格、等级；
d)生产日期、质量保证期；
e)检验部门印章、检验人员代号。
7.1.2 产品合格证应于材料使用前提供。
7.2使用说明书
7.2.1使用说明书是交付产品的组成部分。
7.2.2使用说明书应包括下列主要内容：
a)产品用途及使用范围；
b)产品特点及选用方法；
c)产品结构及组成材料；
d)使用环境条件；
e)使用方法；
f)材料贮存方式；
g)成品保护措施；
h)验收标准；
i)安全及其它注意事项。
7.2.3 应标明使用说明书的出版日期。
8包装、运输和贮存
8.1 包装规格为25kg或40kg袋装，且不得少于标志质量的98%；随机抽取40袋或25袋总质量不得少于1000kg。
其他包装形式由供需双方协商确定，必须符合上述有关质量的原则规定。
包装袋可采用编制袋包装，但应注意密封，严防受潮或外泄。
8.2运输
应将产品摆放平整，运输中应避免材料的挤压、碰撞、雨淋、日晒等，以免影响使用。
8.3贮存
8.3.1应放在通风良好、干燥的库房内，防止与腐蚀性介质接触，远离火源，存放场地应干燥通风、防冻及不宜露天长期暴晒。
8.3.2所有材料应按型号、规格分类贮存，贮存期限不得超过材料保质期6个月。
若贮存期超过6个月或出现结块现象，则应进行重新检验。
检验合格后，方可使用。
