什么是安规电容 X 电容 Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器.(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664) X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1uF.Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容,就是跨接L-N线;Y电容就是N-G线.在安规标准上有按脉冲电压分X1,X2,X3电容;按绝缘等级来分Y1,Y2,Y3来分.(这些都不是按什么材质来分的,以后多学习.)至于安规标准各个国家有一些差别,但额定电压无非就是250和400.各大厂家做的安规电容就是要满足这个安规标准的需求,一个安规电容可以满足Y电容的要求,也有可以做成满足X 电容要求.所以就有的安规电容上标X1Y1,X1Y2...火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y.由于火线与0线直接电容,受电压峰值的影响,避免短路,比较注重的参数就是耐压等级,在电容值上没有定限制值.火线与地线直接电容要涉及到漏电安全的问题,因此它注重的参数就是绝缘等级,正如 james bai所说的,太大的容值电容会在电源断电后对人对器件产生影响.二:EMC---电磁兼容测试介绍EMC全称Electro-Magnetic Compatibility.指的是设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力.EMC是评价产品质量的一个重要指标.EMC测试包括:(1)EMI(Electro-Magnetic Interference)---电磁骚扰测试此测试之目的为:检测电器产品所产生的电磁辐射对人体、公共电网以及其他正常工作之电器产品的影响.(2)EMS(Electro-Magnetic Susceptibility)---电磁抗扰度测试此测试之目的为:检测电器产品能否在电磁环境中稳定工作,不受影响.其中EMI包括:(1) 辐射骚扰测试(RE)---测试标准:EN55022(2) 传导骚扰测试(CE)---测试标准:EN55022(3) 谐波电流测试(Harmonic)---测试标准:EN 61000-3-2(4) 电压变化与闪烁测试(Flicker)---测试标准:EN 61000-3-3EMS包括:(1) 静电放电抗扰度测试(ESD)---测试标准:EN6100-4-2(2) 射频电磁场辐射抗扰度(RS)---测试标准:EN61000-4-3(3) 射频场感应的传导骚扰抗扰度(CS)---测试标准:EN61000-4-6(4) 电快速瞬变脉冲群抗扰度测试(EFT)---测试标准:EN61000-4-4(5) 浪涌(冲击)抗扰度(SURGE)---测试标准:EN61000-4-5(6) 电压暂降,短时中断和电压变化抗扰度测试(DIP)---测试标准:EN61000-4-11(7) 工频磁场抗扰度测试(PFMF)---测试标准:EN61000-4-8开关电源测试规范第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。
电源滤波中XY安规电容最全面解析
电源滤波中XY安规电容最全面解析大部分人都对安规电容略知皮毛，但是实际上安规电容是由X电容和Y电容组成的。
它主要在电路当中起到电源滤波的作用。
分别对共模、差模干扰起滤波作用。
本篇文章主要对安规电容当中的X电容和Y电容进行介绍，并且对基础知识进行详细讲解。
通常，我们需要三个安全的电容，来对交流电源输入端当中的EMI的传导干扰进行抑制。
交流电源输入分为3个端子：火线(L)/零线(N)/地线(G)。
在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准,以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF(472)。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
必须强调，Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。
在火线和零线抑制之间并联的电容,一般称之为X电容。
由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。
X电容同样也属于安全电容之一。
根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。
安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。
作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。
X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。
X电容与Y电容的区别
精心整理X电容与Y电容的区别：X和Y电容都是安全电容，区别是X电容接在输入线两端用来消除差模干扰，Y电容接在输入线和地线之间，用来消除共模干扰；X电容采用塑封的方形高压CBB电容，CBB电容不但有更好的电气性能，而且与电源的输入端并联可以有效的减小高频脉冲对开关电源的影响。
Y电容－－－有高压瓷片的。
Y型电容连接在相线与地线之间。
为了不超过相关安全标准限定的地线允许泄漏值，这些电容的值大约在几nF。
一般地，Y电容应连接到噪声干扰较大的导线上；Y电容分为Y1电容和Y2电容，Y1属于双绝缘Y电容,用于跨接一二次侧.Y2则属于基本单绝缘Y电容,用于跨接一次侧对保护大地即FG 线。
安规电容是指用于这样场合，即电容器失效后，不会导致电击，不危及人身安全.X安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1>2.5kV≤4.0kVSW{{X2≤2.5kVIY-F6bXVX3≤1.2kV}_.T.S@;9eY安规电容安全等级绝缘类型额定电压范围Y1双重绝缘或加强绝缘≥250VY2基本绝缘或附加绝缘≥150V≤250VY3基本绝缘或附加绝缘≥150V≤250VY4基本绝缘或附加绝缘<150VX电容抑制差模干扰Y电容抑制共模干扰根据IEC60384-14，电容器分为X电容及Y电容，1.X电容是指跨于L-N之间的电容器。
2.Y电容是指跨于L-G/N-G之间的电容器。
(L=Line,N=Neutral,G=Ground)。
(1.)加Y-CAP最重要的目的是为了过EMI(2.)现在大多人不想加Y-CAP，有两点：a.是为了降低成本，一个Y-CAP有0.3RMB，现在大家都在进行NOY设计b.我们的开关电源在一些音频设备上使用时有很多的困扰，比如mp3用开关电源就没有用线性电源好，固定台电话，ADSL用开关电源就会有噪音；3.安规对Y-CAP没有说一定要加，只要你的EMI能过就可以，Y-CAP太大会影响漏电流等级，例如X1/X2/X3等，可在网上查找相关参数标准精心整理。
安规电容器：X与Y电容的安全等级
安规电容器：X与Y电容的安全等级作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。
X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。
作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V 以上。
必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。
通常,X电容多选用耐纹波电流比较大的聚脂薄膜类电容。
这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。
普通电容纹波电流的指标都很低,动态内阻较高。
用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求。
根據IEC 60384-14,電容器分為X電容及Y電容,1. X電容是指跨於L-N之間的電容器,2. Y電容是指跨於L-G/N-G之間的電容器.(L=Line, N=Neutral, G=Ground)X電容底下又分為X1, X2, X3,主要差別在於:1. X1耐高壓大於2.5 kV, 小於等於4 kV,2. X2耐高壓小於等於2.5 kV,3. X3耐高壓小於等於1.2 kVY電容底下又分為Y1, Y2, Y3,Y4, 主要差別在於: (耐直流电压等级)1. Y1耐高壓大於8 kV,2. Y2耐高壓大於5 kV,3. Y3耐高壓n/a4. Y4耐高壓大於2.5 kV它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 它包括了X电容和Y电容。
x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
安规电容_X电容与Y电容的选择方法
安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 它包括了X电容和Y电容。
X电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。
X电容抑制差模干扰，Y电容抑制共模干扰。
安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘 <150VY 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。
抑制电源电磁干扰用电容器当在电源跨线电路中使用电容器来消除噪音时，不仅仅只有正常电压，还必须考虑到异常的脉冲电压（如闪电）的产生，这可能会导致电容器冒烟或者起火。
所以，跨线电容器的安全标准对于在不同国家有严格规定，故必须使用经过安全认证的电容器。
不允许将直流电容器用作跨线电容器使用对于X2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，如电源跨线路连接，可承受2.5kV的脉冲电压。
对于Y2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，用于电源跨线路连接时，能承受5kV的脉冲电压冲击，不致发生击穿现象。
安规电容，采用 IEC 标准，先进的生产技术和严谨的质量保证体系。

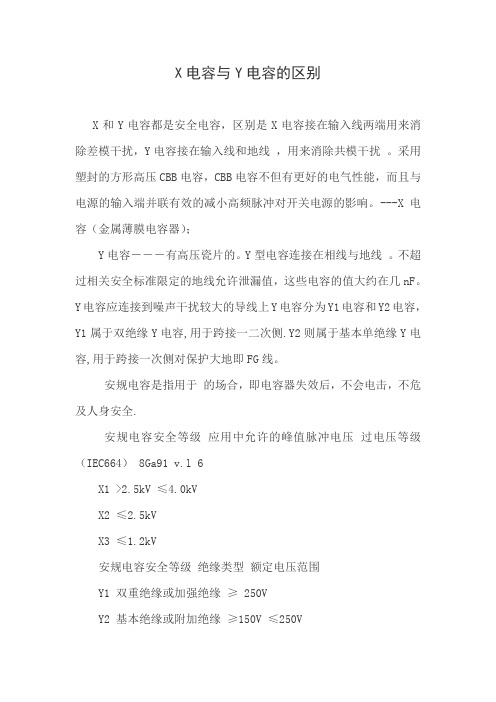

X电容与Y电容的区别
X电容与Y电容的区别X和Y电容都是安全电容，区别是X电容接在输入线两端用来消除差模干扰，Y电容接在输入线和地线，用来消除共模干扰。
采用塑封的方形高压CBB电容，CBB电容不但有更好的电气性能，而且与电源的输入端并联有效的减小高频脉冲对开关电源的影响。
---X电容（金属薄膜电容器）；Y电容－－－有高压瓷片的。
Y型电容连接在相线与地线。
不超过相关安全标准限定的地线允许泄漏值，这些电容的值大约在几nF。
Y电容应连接到噪声干扰较大的导线上Y电容分为Y1电容和Y2电容，Y1属于双绝缘Y电容,用于跨接一二次侧.Y2则属于基本单绝缘Y电容,用于跨接一次侧对保护大地即FG线。
安规电容是指用于的场合，即电容器失效后，不会电击，不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） 8Ga91 v.l 6X1 >2.5kV ≤4.0kVX2 ≤2.5kVX3 ≤1.2kV安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘X电容抑制差模干扰Y电容抑制共模干扰;根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N 的电容器。
2. Y电容是指跨于L-G/N-G 的电容器。
(L=Line, N="Neutral", G="Ground") 。
X电容底下又分为X1, X2, X3，主要差别a. X1耐高压大于2.5 kV, 小于等于4 kV；b. X2耐高压小于等于2.5 kV；c. X3耐高压小于等于1.2 kV；Y电容底下又分为Y1, Y2, Y3，Y4, 主要差别a. Y1耐高压大于8 kV；b. Y2耐高压大于5 kV；c. Y3耐高压d. Y4耐高压大于2.5 kV；根據IEC 60384-14，電容器分為X電容及Y電容，1. X電容是指跨於L-N之間的電容器，2. Y電容是指跨於L-G/N-G之間的電容器。
X Y 电容的区别与用法
⏹在交流电源火线与火线、火线与零线间须使用X电容；⏹火线与地线间、零线与地线间须使用Y电容；⏹对开关电源初级地与次级地之间的隔离电容也需使用Y电容。
象形X电容接在两条输入线间,将两条线拉近接在一点,看着象X;而Y则将一条线按地,看着象YY电容X电容安规电容(X电容/Y电容)知识及应用什么是安规电容X 电容Y电容X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。
(L="Line", N="Neutral", G="Ground")安规电容安全等级X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压n/a4. Y4耐高压大于2.5 kVX电容Y电容在电路中的应用如下图所示X电容/Y电容的作用它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.使用注意事项Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义再补充一点选择应注意的地方：一.抑制电源电磁干扰用电容器当在电源跨线电路中使用电容器来消除噪音时，不仅仅只有正常电压，还必须考虑到异常的脉冲电压（如闪电）的产生，这可能会导致电容器冒烟或者起火。
安规电容知识详解，X电容和Y电容的作用以及应用、耐压选择
安规电容知识详解，X电容和Y电容的作⽤以及应⽤、耐压选择⼀、安规电容安规电容之所以称之为安规，它是指⽤于这样的场合：即电容器失效后，不会导致电击，也不危及⼈⾝安全。
安规电容包含X电容和Y电容两种，它普通电容不⼀样的是，普通电容即使在外部电源断开之后，它内部储存电荷依然会保留很长⼀段时间，但是安规电容不会出现这个问题。
安规电容⼤多数为蓝⾊、黄⾊、灰⾊以及红⾊等。
1、安规X电容X电容是跨接在电⼒线两线之间，即“L-N”之间，X电容器能够抑制差模⼲扰，通常采取⾦属化薄膜电容器，电容容量是uF级。
X电容多数是⽅型，也就是类似于盒⼦的形状，在它的表⾯⼀般都标有安全认证标志、耐压字样（⼀般有AC300V或AC275V）、依靠标准等信息。
X电容虽然是CBB电容的⼀种，但是并不是每⼀种CBB电容就能做X电容必须要达到安规标准。
2、安规Y电容Y电容通常都是陶瓷类电容器，⼀般成队出现，多数是扁圆形外观，颜⾊呈现蓝⾊，能够抑制共模⼲扰，Y电容容量是nF级。
基于漏电流的制约，Y电容量不可很⼤。
Y电容多数适⽤于隔离场合，按照IEC标准，Y1产品电⽓间隙最⼩为8.0㎜，Y2产品电⽓间隙不低于6.3㎜，作为隔离产品，安全距离要做够，避免⾼压通电发⽣拉弧现象。
⼆、安规电容选择1、耐压选择X型安规电容根据耐压分为 X1、X2、X3三种，安规电容安全等级中允许的峰值脉冲电压过电压等级：2.5kV＜X1≤4.0kV、X2≤2.5kV、X3≤1.2kVY型安规电容安全等级：Y1≥250V，允许峰值脉冲电压＞8KV；150V≤Y2≤300V，允许峰值脉冲电压＞5KV，Y4＜150V，允许峰值脉冲电压＞2.5KV不同电路选择不同的耐压值的安规电容，不能过⼤也不能过⼩，对于X电容来说，很多时候都选⽤X2电容。
2、认证类型不管是什么元器件，只要是正规的都要有认证，安规认证还包括产品安全认证、环境认证、能源认证，不同国家有不同的安规规定，有些规定了强制认证，认证有很多，⽐如中国CQC认证、德国的VDE认证、美国的UL认证、欧盟的ENEC认证、韩国的KC认证等。
安规电容XY电容解释说明
X电容，Y电容作用什么是安规电容X 电容Y电容根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。
(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差别在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差别在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义什么是安规电容安规电容参数及作用和应用安规电容：安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
xy电容作用emi
xy电容作用emi一、xy电容是啥呀。
xy电容其实就是安规电容啦。
它主要分为x电容和y电容哦。
x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属化薄膜电容。
y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，通常是成对出现的，一般采用陶瓷电容。
二、xy电容在emi方面的作用。
1. 抑制共模干扰。
y电容在这方面可是有大作用哦。
共模干扰是指干扰信号在两条电源线或者信号线上同时出现，并且相位相同。
y电容通过将干扰信号旁路到大地，就好像给干扰信号找了个“泄洪口”，让它们没办法在电路里兴风作浪，从而有效地抑制了共模干扰，保证电路能够稳定地工作。
比如说在一些电子产品中，如果没有y电容来抑制共模干扰，可能就会出现信号失真、设备误动作等问题呢。
2. 抑制差模干扰。
x电容主要负责对付差模干扰。
差模干扰是指干扰信号在两条电源线或者信号线上出现，但是相位相反。
x电容通过将差模干扰信号旁路，让它们在电容内部“消化”掉，而不会影响到后面的电路。
就好比在一条道路上设置了一个缓冲区，把捣乱的家伙都拦在缓冲区里，让正常的信号能够顺利通行。
在很多开关电源电路中，x电容就起着这样重要的作用，能让电源输出更加稳定、纯净。
三、xy电容在实际电路中的应用。
在一些电脑电源、电视机电源等设备中，xy电容是必不可少的。
它们就像忠诚的卫士一样，守护着电路的稳定和安全。
比如在电脑电源中，xy电容能够有效地抑制电源内部产生的电磁干扰，防止这些干扰信号通过电源线传导到电脑的其他部件，影响电脑的正常运行。
而且呀，随着电子产品对电磁兼容性要求越来越高，xy电容的作用也变得更加重要啦。
如果没有xy电容来帮忙，我们的电子产品可能就会经常出现各种莫名其妙的问题，那可就麻烦咯。
总之呢，xy电容在emi方面的作用那是相当重要的，它是保障我们电子产品稳定运行的小功臣哦！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安规电容X电容Y电容
根据IEC 60384-14，电容器分为X电容及Y电容，
1. X电容是指跨于L-N之间的电容器，安规电容：
安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危
及人身安全.
它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
基于漏电流的限制，Y 电容值不能太大，一般X电容是uF级，Y电容是nF级。
X电容抑制差模
干扰，Y电容抑制共模干扰。
什么是安规电容 X 电容 Y电容
根据IEC 60384-14，电容器分为X电容及Y电容，
1. X电容是指跨于L-N之间的电容器，
2. Y电容是指跨于L-G/N-G之间的电容器。
(L=Line, N=Neutral, G=Ground)
X电容底下又分为X1, X2, X3，主要差別在于:
1. X1耐高压大于
2.5 kV, 小于等于4 kV,
2. X2耐高压小于等于2.5 kV,
3. X3耐高压小于等于1.2 kV
Y电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:
1. Y1耐高压大于8 kV,
2. Y2耐高压大于5 kV,
3. Y3耐高压 n/a
4. Y4耐高压大于2.5 kV
X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.
安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV —— 安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘 ≥ 250V Y2基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于
0.1uF。
Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义
在滤波电路上有X电容，就是跨接L-N线；Y电容就是N-G线。
在安规标准上有按脉冲电压分X1,X2,X3电容；按绝缘等级来分
Y1,Y2,Y3来分。
（这些都不是按什么材质来分的，以后多学习。
）
至于安规标准各个国家有一些差别，但额定电压无非就是250和400。
各大厂家做的安规电容就是要满足这个安规标准的需求，一个安规电容可以满足Y电容的要求，也有可以做成满足X电容要求。
所以就有的安规电容上标X1Y1,X1Y2...
火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y。
由于火线与0线直接电容，受电压峰值的影响，避免短路，比较注重的参数就是耐压等级，在电容值上没有定限制值。
火线与地线直接电容要涉及到漏电安全的问题，因此它注重的参数就是绝缘等级，正如 james bai所说的，太大的容值电容会在电源断电后对人对器件产生影响。
它们的安全等级如下表：
安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）
X1 >2.5kV ≤4.0kV Ⅲ
X2 ≤2.5kV Ⅱ
X3 ≤1.2kV ——
安规电容安全等级绝缘类型额定电压范围
Y1 双重绝缘或加强绝缘 ≥ 250V
Y2 基本绝缘或附加绝缘 ≥150V ≤250V
Y3 基本绝缘或附加绝缘 ≥150V ≤250V
Y4 基本绝缘或附加绝缘 <150V
Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保
护人身安全具有重要意义
再补充一点选择应注意的地方：
一.抑制电源电磁干扰用电容器
当在电源跨线电路中使用电容器来消除噪音时，不仅仅只有正常电压，还必须考虑到异常的脉冲电压（如闪电）的产生，这可能会导致电容器冒烟或者起火。
所以，跨线电容器的安全标准对于在不同国家有严格规定，故必须使用经过安全认证的电容器。
二.不允许将直流电容器用作跨线电容器使用：
对于X2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，如电源跨线路连接，可承受2.5kV的脉冲电
压。
对于Y2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，用于电源跨线路连接时，能承受5kV的脉冲电压
冲击，不致发生击穿现象。
