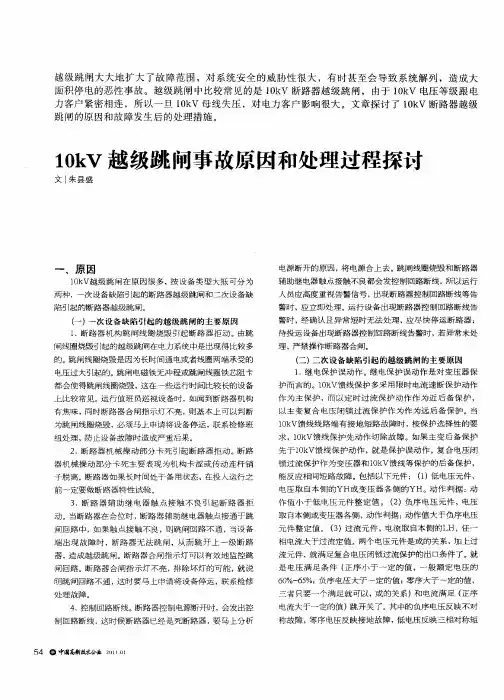

10kV越级跳闸事故原因和处理过程探讨
１ｋ Ｖ馈线 线路 端 有接地短 路故 障时 ， 保护 选择性 的要 ０ 按 求 ，１ Ｒ ０ Ｖ馈线 保护 先动作 切除 故障 。如果 主 变后备保 护 先 于 １ｋ ０ Ｖ馈 线保 护动 作，就 是保护 误动 作 。复合 电压闭 锁 过流保 护作为变 压器和 １ ｋ ０ Ｖ馈 线等保 护的 后备保护 ， 能 反应相问短路 故障 。包括 以下 元件 ： （）低 电压元件 ， １ 电压取 自本侧 的ＹＨ或 变压 器各 侧的ＹＨ。动 作判 据 ：动
理， 严禁操作 断路器合闸。
（ 二 次设 备缺 陷引起 的越级 跳 闸的主 要原 因 二）
１ 继 电保 护误 动作 。继 电保护误 动作 是对 变压器保 ．
护 而 言 的 。１ ｋ ０ Ｖ馈 线 保 护 多采 用 限 时 电 流 速 断 保 护 动 作 作 为主 保护 ， 以定 时过 流 保护 动作 作 为近 后备保 护 ， 而 以 主 变 复 合 电 压 闭 锁 过 流 保 护 作 为 作 为 远 后 备 保 护 。当
３ ．断 路 器辅 助 继 电器 触 点接 触 不 良引起 断 路 器拒 动 。当断路 器在合位时 ， 断路 器辅助继 电器触 点接通于跳 闸 回路 中，如果触 点接触 不良 ， 则跳 闸回路不通 ， 当设备
端 出 现 故 障 时 ，断 路 器 无 法 跳 闸 ，从 而 跳 开 上 一 级 断 路 器 ， 成 越 级 跳 闸 。断 路 器 合 闸 指 示 灯 可 以有 效 地 监 控 跳 造 闸 回路 。断 路 器 合 闸 指 示 灯 不 亮 ， 除 坏 灯 的 可 能 ， 说 排 就 明 跳 闸 回路 不 通 ， 时 要 马 上 申请 将 设 备 停 运 ，联 系 检 修 这 处理故障 。
某市典型10kV线路越级跳闸原因分析及改进措施
某市典型 10kV 线路越级跳闸原因分析及改进措施摘要：供电可靠性是影响客户满意度的重要因素之一。
近年，随着供电可靠性要求的不断提高，关注配网线路越级跳闸显得尤为重要。
本文结合该地区配网实际运行情况，着重分析了两条典型越级跳闸线路，在此基础上提出相应的改进措施。
关键词：越级跳闸、故障隔离、供电可靠性1.越级跳闸概述1.1越级跳闸的定义越级跳闸是指当一次设备发生故障时，由于断路器拒动、保护拒动或保护整定值不匹配，造成上级断路器跳闸，本级断路器不动作，从而使停电范围扩大，故障影响扩大。
1.2越级跳闸的常见原因（1）保护出口断路器拒动断路器电气回路故障、机械故障、分闸线圈烧损、断路器辅助触点不通等原因造成断路器拒动。
（2）保护拒动交流电压回路故障、直流回路故障以及保护装置内部故障等原因造成保护拒动。
（3）保护定值不匹配如上级保护整定值小或整定时间小于本保护等引起保护动作不正常。
（4）保护电源熔断器熔断。
2.越级跳闸实例分析2.1案例一：据统计，2017年1月至2018年5月，10kV兰增线073线路发生5次越级跳闸事故，具体情况如下表1所示：表1.兰增线073线路越级跳闸情况统计2.1.1线路基本情况10kV兰增线073线路情况如下：线路长约80km，运行变压器55台，容量6685kVA，运行断路器11台，其中48号杆和108号杆配置为微机保护型断路器，带控制箱，可查询跳闸记录，其余后段线路配置为过流脱扣型断路器。
073线路简图见附录一所示。
2.1.2断路器保护定值配置1.变电站出线保护定值为变比400/5、Ⅰ段11A，0s、Ⅱ段3.8A，0.5s（一次值为Ⅰ段880A，0s、Ⅱ段304A，0.5s）。
2.48号杆保护定值为变比400/5、Ⅰ段6A，0s、Ⅱ段2.2A，0.3s、Ⅲ段2.2A，0.3s（一次值为Ⅰ段480A，0s、Ⅱ段176A，0.3s、Ⅲ段176A，0.3s）。
3.108号杆保护定值为变比400/5、Ⅰ段5A，0s、Ⅱ段1.8A，0.2s、（一次值为Ⅰ段400A，0s、Ⅱ段、Ⅲ段144A，0.2s）。
10kV线路越级跳闸的原因分析及解决办法
10kV线路越级跳闸的原因分析及解决办法10kV线路越级跳闸是指在10kV电压等级的电网中，发生10kV线路跳闸时，它所保护的距离更远的线路也受到断电影响，造成更大范围的停电事故。
这种现象的出现会给电力系统的稳定运行带来极大的不利影响，因此应引起重视。
以下是对10kV线路越级跳闸的原因分析及解决办法。
一、原因分析1.电气设备故障：线路、变压器等电气设备出现故障，过电压、欠电压、过流或短路等导致设备跳闸保护动作，使得距离 10kV 路段的线路受到影响。
2.操作失误：在电力系统的值班中，操作员在进行跳闸操作时，可能会选错跳闸机构，或者是跳闸机构的选择不合理，从而导致越级跳闸的出现。
3.劣质设备：劣质的电气设备在长期运行的情况下，易出现电气故障，导致设备越级跳闸的出现。
4.跳闸保护动作不准确：距离 10kV 的线路与 10kV 线路被同一台断路器所合并，为使合并后的断路器准确保护距离 10kV 的线路，需要断路器的跳闸保护参数、特性准确地设置。
二、解决办法1.加强设备检修：及时发现和排除故障设备，保证设备的正常运行，减少设备故障出现的概率。
2.加强现场操作培训：通过加强操作培训，提高操作员的技能水平和专业素养，避免操作失误。
3.使用优质设备：选择并使用可靠、合格、高品质的电气设备，加强设备维护和更新，避免因设备质量不佳而产生的电气故障。
4.跳闸保护动作准确性：严格按照电力系统的设计要求进行断路器的跳闸保护参数、特性的设置，确保保护动作的准确性和可靠性。
总之，10kV线路越级跳闸会对电力系统稳定运行带来严重的不利影响，因此我们应当引起重视，采取相关的解决措施，尽可能地减少因为越级跳闸所引发的电力系统事故。
10kV线路越级跳闸的原因分析及解决办法
10kV线路越级跳闸的原因分析及解决办法
10kV线路越级跳闸是指电压等级为10千伏的输电线路在运行中突然跳闸至更高的电
压等级，造成断电和设备损坏的现象。
其原因主要有线路设计不合理、设备老化损坏、电
力系统故障等。
针对这些原因，可以采取以下解决办法进行改进。
线路设计不合理是导致10kV线路越级跳闸的一个重要原因。
线路设计要合理，包括选用合适的导线类型和规格、进行电气计算和安全保护装置的设计等。
在设计过程中，需要
考虑到线路的电流负载、电压损耗、短路容量等因素，并根据实际运行情况进行合理的参
数的选择，以减少线路的故障和风险。
设备老化损坏也是导致10kV线路越级跳闸的原因之一。
设备使用时间长了，难免会出现老化和损坏，导致电力系统的故障。
要加强设备的维护和检修工作，定期检查设备的运
行状况，及时更换老化的设备，确保设备处于良好的工作状态，减少突发故障事件的发
生。
电力系统故障也是导致10kV线路越级跳闸的重要原因。
电力系统故障主要包括短路故障、接地故障等。
要解决这些故障，可以加强对电力系统的监控和检测，增强对系统中各
种故障的预测和诊断能力。
可以采用故障指示器、故障跳闸器等设备对电力系统进行监测，并及时确定和排除故障，以防止10kV线路越级跳闸的发生。
要解决10kV线路越级跳闸的问题，需要从线路设计合理性、设备维护和检修、电力系统故障排除等多个方面来进行考虑和优化。
只有从全方位的角度来进行改进和提升，才能
够有效地解决10kV线路越级跳闸的问题，确保电力系统的稳定运行和供电质量的提升。
变电站10kV线路越级跳闸原因及对策
二、１０ｋＶ线路配置保护及线路基本情况
１、１０ｋＶ保护配置：截止至２０１０年底，深圳供电局有１０ｋＶ保护１０３３０ 套。产品厂家主要为南京南瑞继保电气有限公司５６％和南京电研电力 自动化有限公司２２％，其他如深圳南瑞、国电南自、南瑞科技等其他厂 家大约配置有２ ２ ％ 。
Ｆｅ 相继故障引起的有１ 起， 占２ ０ ％ ； 原因不明１ 起（因为需要尽快恢复供
电， 事后再安排停电彻查事故原因）， 占２ ０ ％。如图所示：
２０％ ２０％
２０％ 正确动作 保护拒动
开关拒动
不明析
（下转第 １ ８ ５ 页）
１８２
２０１１． １１
科技创新
５ 、改善１ ０ ｋ Ｖ 系统的运行环境 目前大部分变电站的１ ０ ｋ Ｖ 微机保护均安装于高压开关柜内。但 １０ｋＶ高压室温度、湿度和电磁环境恶劣，容易造成１０ｋＶ保护缺陷率升 高， 以及在电磁环境恶劣情况下， 容易造成不明原因的保护拒动。
空调的１０ｋＶ高压室设备故障发生率要比未配置空调的设备低４０％左右。 ６ 、提高站外１ ０ ｋ Ｖ 配电线路的运行维护水平， 减轻１ ０ ｋ Ｖ 线路
科技创新
变电站１０ｋＶ线路越级跳闸原因及对策
雷 强 深圳供电局变电管理二所 广东 深圳 ５１８１０２
【摘 要】变电站１０ｋＶ线路越级跳闸一般是由于１０ｋＶ馈线在发生故障时未能及时跳开馈线开关切除故障，导致主变变低开关跳闸。由于电网中１０ｋＶ线路采用放射性 供电方式，１０ｋＶ系统越级跳闸，将造成整段母线的１０ｋＶ负荷损失，对供电可靠性影响较大。本文介绍了１０ｋＶ电压等级电力系统中，１０ｋＶ线路越级跳闸的各种原因及相对应的对策。
10kV线路越级跳闸的原因分析及解决办法
10kV线路越级跳闸的原因分析及解决办法
10kV线路越级跳闸是指10kV配电线路上，跳闸保护器在不应该跳闸的情况下，却发
生了跳闸现象。
这种现象一旦发生，就会给电力系统带来一定的影响和损失。
针对这种情况，我们需要对其原因进行分析，并采取相应的解决办法。
造成10kV线路越级跳闸的原因很多，主要包括以下几个方面：
1.电流突变
10kV线路越级跳闸的最常见原因是电流突变。
当线路上出现突变的电流，保护器为了保护设备，就会立即跳闸，以防止设备受到过电流的损害。
2.设备故障
3.短路故障
10kV线路发生短路故障，保护器会立即跳闸，以保护电力系统的安全运行。
为了解决这些问题，我们需要采取以下措施：
1.安装过流保护
为了避免电流突变导致的越级跳闸，我们可以在配电线路上安装适当的过流保护装置。
过流保护装置能帮助我们检测线路上的过电流，一旦检测到异常电流，就会立即跳闸，以
有效避免设备受到过电流的损害。
2.定期检测设备
我们需要定期检查设备，确保设备运行正常。
如果设备出现故障，应尽快进行修复和
更换，以避免设备损坏导致的越级跳闸。
3.提高设备质量
提高设备质量也是有效避免越级跳闸的方法之一。
通过使用高质量的设备，可以有效
避免因设备损坏导致的越级跳闸。
最后，我们需要按照电力系统的规定，对10kV线路进行定期维护，检查设备运行情况，防止越级跳闸的发生。
浅述铁路10kv配电线路越级跳闸原因分析及解决对策
浅述铁路 10kv配电线路越级跳闸原因分析及解决对策摘要：针对铁路10kv配电所馈出线路短路故障时发生越级跳闸的现象，进行原因分析，提出解决对策关键词：配电所；越级跳闸；原因；对策0.前言安全供电是保障铁路安全生产的重要前提，经对铁路10kv配电所多年的运行观察及实际分析，发现当某些配电所线路发生短路故障时，且短路点距配电所较近或短路电流较大时，有时本线保护装置拒动，而上一级保护装置动作，造成开关越级跳闸，此现象在10kv配电所较为普遍，也是长期困扰供电安全的一个难题。
1.越级跳闸原因分析从积累的越级跳闸事例分析，越级跳闸均不符合继电保护选择性要求。
故障跳闸后，现场检验继电保护装置，装置本身并没有发生问题。
针对此现象，经研究分析，发现有两种规律：一是开关出口处或距配电所较近的线路短路故障造成越级跳闸，二是各级继电保护间定值匹配不当造成越级跳闸。
经对原因分析，并提出防止对策。
1.1配电所出口处线路短路故障时开关越级跳闸10kv配电所线路电流保护以引入电流的辐值作为保护动作的判断依据，其动作值直接反映了被保护线路电流的幅值。
同时，电流波形有严重失真时，也会影响保护装置的正常工作。
因此，电流互感器在线路短路过程中的响应特性优劣将直接影响保护装置的动作情况。
配电所线路保护有电流速断保护和定时限过流保护，它们的线圈电流均来自同一电流互感器的二次回路。
下面分别分析速断与过流保护拒动的原因。
1.1.1电流速断保护拒动原因。
配电所用 10kv电流互感器一般有两个线圈，两线圈变比相同，一个用于保护装置，另一个用于计量装置。
电流互感器变比在设计时是按线路负荷电流来选择的。
在线路运行时，决定速断保护动作的电流是线路短路电流。
当配电所线路出口处发生短路故障时，短路电流往往很大（与配电母线短路电流相近），在稳态短路电流情况下，如果一次短路电流倍数超过电流互感器的10%误差曲线所确定的一次电流倍数，变化误差就将大于 10%。
变电站10kV线路越级跳闸原因及相关措施
变电站10kV线路越级跳闸原因及相关措施摘要：文章对两起变电站10kV线路越级跳闸的事故进行了分析，对导致越级跳闸的起因、经过以及现场进行的事故分析处理过程做出较详细的阐述，并针对本次事故的分析及时提出现场作业过程中的反事故措施与注意事项。
关键字：10kV线路越级跳闸；保护拒动；案例1越级跳闸概述越级跳闸主要是指在系统发生故障的时候，本应由保护整定优先跳闸的断路器隔断故障，可是却被其他断路器切除了故障。
简而言之，本应该负责阻断故障的断路器没有发挥作用，却被其他断路器以“越级”的形式阻断，这种跳闸就称之为越级跳闸。
随着电力技术的不断发展，开关的种类也在不断增多，变电站应用这些开关时，由于不同开关的保护方式不同，就会因此互相抵触，从而出现越级跳闸的现象。
不同开关之间互相“排斥”，就会造成上级开关跳闸，而本机开关却没有动作，这样的越级跳闸不仅导致故障范围扩大，还会影响人们的正常生活，甚至造成很大的经济损失。
2变电站10kV线路越级跳闸案例一2.1事故描述某日10kVA线路动作情况：17时46分30秒A线速切动作成功跳开A线开关，46分32秒发重合闸动作、过流Ⅰ段动作；主变动作情况：46分33秒后#2主变复合过流Ⅰ、Ⅱ段动作，#2主变开关跳开，10kVⅡ段母线失电，1秒后保护返回。
接报后不久，值班员检查现场设备完好。
2.2事故调查和疑问事故发生后，运行和继保人员共同对保护动作情况进行了查阅和讨论，力求查明#2主变低后备越级跳闸的原因，经过对A线路保护故障信息以及#2主变低后备保护故障信息的分析，找出了2个疑问点：（1）线路保护动作过程分析认为动作基本正确，为线路故障重合不成再跳闸，但疑问是保护返回时间较长达12秒钟。
（2）从保护动作过程看，主变后备保护动作时，A线路保护已经第二次发出跳闸命令，为什么#2主变开关仍然跳闸。
调取A线和#2主变低后备保护的故障波形图后，发现2份波形图在故障电流存在的持续时间以及故障电流的幅值上存在不一致的情况。
