圆锥滚子轴承的使用及安装
圆锥滚子轴承安装要求
圆锥滚子轴承安装要求
圆锥滚子轴承安装要求：
一、轴承的安装
1、正确识别轴承型号，选用正确的安装工具；
2、根据轴承型号，在轴承座上打孔，如有安装法兰，则应先安装法兰；
3、上油轴承，把轴承放入对应的座位，然后安装定位环旋紧螺钉，使
轴承固定不动；
4、用模具或夹具将端面架住，并用机械冲压芯轴承座固定；
5、在轴的尺寸确定后，装上滚子轴承；
6、在安装轴承的过程中，不能够使用空心杆来安装，以免出现精度差异；
7、安装好滚子轴承后，再进行检测确认滚子轴承是否安装正确；
二、轴承的清洗
1、在使用前，应按照轴承厂家的规定进行清洗；
2、用清洁的机械油、洗涤剂或洗涤液清洗滚子轴承；
3、使用软毛刷或毛絮清洗、洗涤滚子轴承；
4、滚子轴承必须用清洁的油或清水洗涤，以免影响轴承的密封性和质量；
三、轴承的基准定位
1、当安装滚子轴承时，必须严格控制轴承的安装方向、轴承的三点定
位和安装方向；
2、在安装滚子轴承前，需要精确地定位滚子轴承的位置、轴承座和滚
子轴承之间的几何关系；
3、轴承的安装和定位，应避免受外界影响，以保证轴承安装质量和精度；
四、轴承的固定
1、安装完轴承后，应根据设备载荷特性，选择合适的固定方式；
2、当安装环固定轴承时，环的外径不应超过轴承的外径，环的内径应
紧贴轴承的外径；
3、在固定轴承时，要将轴承座和轴承之间的总体尺寸紧密结合；
4、为使轴承安装牢固，可用弹簧垫片固定；
五、滚子轴承安装完毕后，应检查是否与轴承座之间有松动现象，以确保轴承的安装牢固可靠。
圆锥滚子轴承安装要求
圆锥滚子轴承安装要求
圆锥滚子轴承安装要求：
1、工具：通常情况下，使用钩爪、装配套和夹具来安装圆锥滚子轴承，并应有足够的强度和精度，以避免损坏轴承。
2、轴承安装检查：在安装之前，应检查轴承的外观，如目视检查无明显的损伤或变形，则认为轴承正常。
3、安装力矩：紧固零部件时，应使用规定的力矩来安装圆锥滚子轴承，以免过度或不足将损坏轴承。
4、安装方法：安装时，应尽量防止轴承件变形或发生异常振动，并应确保正确的安装精度和密度。
5、润滑：滚子轴承的润滑是极为重要的，必须使用规定的润滑油或润滑脂，应根据轴承的类型和环境温度等因素来选择润滑剂。
6、清洁：安装前必须进行清洁，应用清洁油进行清洁，以防止填料、沙子或内部损伤等有害物质进入轴承中，并可以提高滚动对象之间的摩擦系数。
7、测量：安装完成后，应对轴承或支座进行测量，以检查其安装是否正确。
安装精度不能低于正常值，并且轴承外圈应无明显变形。
8、预加载：对于某些类型的轴承，应采取预加载措施，以保证其良好的工作性能和寿命。
根据不同的应用环境，应选择适当的预加载技术，以使轴承处于合理的工作状态。
圆锥滚子轴承如何安装？
凡一轴承网整理
圆锥滚子轴承如何安装？
调整轴向游隙对于圆锥滚子轴承的安装轴向游隙，可用轴颈上的调整螺母、调整垫片和轴承座孔内的螺纹，或用预紧弹簧等方法进行调整。
轴向游隙的大小，与轴承安装时的布置、轴承间的距离、轴与轴承座的材料有关，可根据工作条件确定。
对于高载荷高转速的圆锥滚子轴承，调整游隙时，必须考虑温升对轴向游隙的影响，将温升引起的游隙减小量估算在内，也就是说，轴向游隙要适当地调整得大一点。
对于低转速和承受振动的轴承，应采取无游隙安装，或施加预载荷安装。
其目的是为了使圆锥滚子轴承的滚子和滚道产生良好接触，载荷均匀分布，防止滚子和滚道受振动冲击遭到破坏。
调整后，轴向游隙的大小用千分表检验。
推力圆锥滚子轴承的安装方法
推力圆柱滚子轴承和推力滚针轴承适用于转速低的场合，推力圆锥滚子轴承转速稍平面推力轴承在装配体中主要承受轴向载荷，其应用广泛。
虽然推力轴承安装操作
齿轮与圆锥滚子轴承是怎样装配的?
齿轮设计时要有轴向定位台阶，将轴承外环靠死，内环外侧再用锁紧螺母锁死，根据应用条件设置锁死的预紧力。
圆锥滚子轴承如何安装及调节游隙？
一般选用圆锥滚子轴承，面对面和背靠背都可以，游隙大小要根据你选择的轴承大小和机构要求的传动精度选定游隙组别确定！至于调整方法可以用压紧回松的办法实现！
该文档由凡一轴承网整理，如有错误，欢迎指正！。
圆锥滚子轴承的特点
圆锥滚子轴承的特点、分类、用途和安装方法圆锥滚子轴承的特点圆锥滚子轴承可以分离，由内圈与滚子、保持架一起组成的组件和外圈可以分别圆锥滚子轴承安装。
滚子和滚道接触处修正的接触线可以减少应力集中。
圆锥滚子轴承可以承受大的径向载荷和轴向载荷。
由于圆锥滚子轴承只能传递单向轴向载荷，因此，为传递相反方向的轴向载荷就需要另一个与之对称安装的圆锥滚子轴承。
带倾斜角的滚道能使圆锥滚子轴承承受径向和轴向的联合负荷。
外滚道和轴承中心线之间的角度越大，承受轴向和径向负荷比的能力就越大。
滚子与滚道的线性接触使圆锥滚子轴承具有很大的承载能力。
这一特点和对径向负荷、轴向负荷以及对这两种联合负荷的承受能力，使圆锥滚子轴承在许多应用场合成为理想的选择。
对给定的内径，可以选用特轻活特重的截面以满足不同负荷的要求。
圆锥滚子轴承中用量最多的是单列圆锥滚子轴承。
在轿车的前轮轮毂中，近年来也用上了小尺寸的双列圆锥滚子轴承。
四列圆锥滚子轴承用在大型冷、热轧机等重型机器中。
圆锥滚子轴承的分类单列圆锥滚子轴承有一个外圈，其内圈和一组锥形滚子由筐形保持架包罗成的一个内圈组件。
外圈可以和内圈组件分离，按照ISO圆锥滚子轴承外形尺寸标准的规定，任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。
即同型号的外圈除外部尺寸、公差需符合IS O492（GB307）规定外，内圈组件的圆锥角、组件锥体直径等也必须符合互换的有关规定。
通常，单列圆锥滚子轴承外圈滚道的圆锥角在10°~19°之前，能够同时承受轴承向载荷和径向载荷的联合作用。
锥角愈大，承受轴向载荷的能力也愈大。
大圆锥角的轴承，后置代号加B，锥角在25°~29°之间，它可承受较大的轴向载荷。
推力圆锥滚子轴承安装方法
推力圆锥滚子轴承的安装技巧推力圆锥滚子轴承是一种广泛使用的轴承类型，应用于各种工业设备。
正确的安装和维护是保证轴承正常运行的关键。
下面是推力圆锥滚子轴承安装的几个技巧。
1. 清洁和检查工作：在安装前，应对轴承进行清洗和检查。
需要检查的地方包括外圈、内圈和滚子。
如果表面存在缺陷、划痕或者轴承损坏，需要及时更换轴承。
在安装前，需要将轴承涂抹适量的润滑油。
2. 安装顺序：推力圆锥滚子轴承的安装顺序是关键。
正确的顺序应当是先安装外圈、再安装滚子和内圈。
然后需要按顺序安装油封、轴承盖和螺母。
3. 螺母的拧紧：轴承的拧紧力度和拧紧顺序是影响轴承寿命的关键因素。
在拧紧螺母时，需要按照预设的扭矩力度进行操作。
如果拧紧不够或者过度，会影响轴承的正常运行。
4. 定位轴承：在轴承的安装位置中，正确的位置决定着轴承的寿命。
当安装轴承时，需要确保它们位于正确的位置。
如果轴承安装不到位，可能会导致轴承外环变形，从而导致轴承损坏。
总之，推力圆锥滚子轴承的安装应该仔细、认真，并遵循正确的工序和技巧。
只有正确安装和维护才能确保轴承更换后的正常运行和延长轴承的使用寿命。

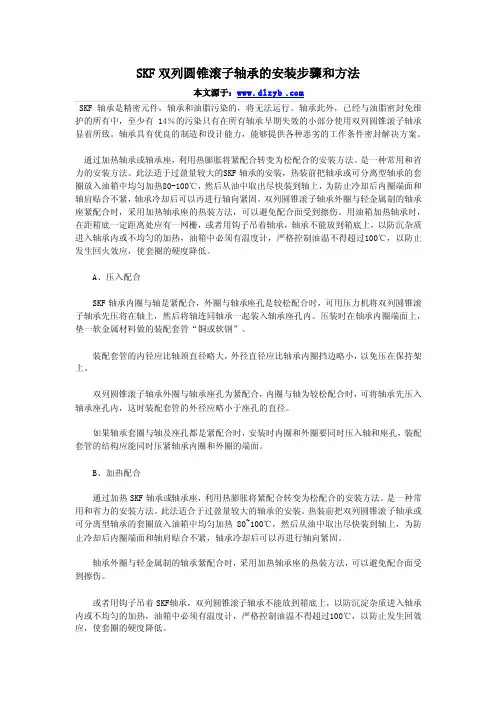

SKF双列圆锥滚子轴承的安装步骤和方法
SKF双列圆锥滚子轴承的安装步骤和方法护的所有中，至少有14％的污染只有在所有轴承早期失效的小部分使用双列圆锥滚子轴承显着所致。
轴承具有优良的制造和设计能力，能够提供各种恶劣的工作条件密封解决方案。
通过加热轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法。
是一种常用和省力的安装方法。
此法适于过盈量较大的S KF轴承的安装，热装前把轴承或可分离型轴承的套圈放入油箱中均匀加热80-100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固。
双列圆锥滚子轴承外圈与轻金属制的轴承座紧配合时，采用加热轴承座的热装方法，可以避免配合面受到擦伤。
用油箱加热轴承时，在距箱底一定距离处应有一网栅，或者用钩子吊着轴承，轴承不能放到箱底上，以防沉杂质进入轴承内或不均匀的加热，油箱中必须有温度计，严格控制油温不得超过100℃，以防止发生回火效应，使套圈的硬度降低。
A、压入配合SKF轴承内圈与轴是紧配合，外圈与轴承座孔是较松配合时，可用压力机将双列圆锥滚子轴承先压将在轴上，然后将轴连同轴承一起装入轴承座孔内。
压装时在轴承内圈端面上，垫一软金属材料做的装配套管“铜或软钢”。
装配套管的内径应比轴颈直径略大，外径直径应比轴承内圈挡边略小，以免压在保持架上。
双列圆锥滚子轴承外圈与轴承座孔为紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径。
如果轴承套圈与轴及座孔都是紧配合时，安装时内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时压紧轴承内圈和外圈的端面。
B、加热配合通过加热SK F轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法。
圆锥滚子轴承的安装方法
圆锥滚子轴承的安装方法
1. 准备工作，在安装圆锥滚子轴承之前，首先要确保轴承座和轴承孔表面清洁，并且没有明显的损坏或杂质。
同时，准备好所需的工具和润滑剂。
2. 安装轴承，将轴承放置在轴承座内，并确保轴承与座孔完全贴合。
在安装过程中，可以使用专门的安装工具或者轻轻敲击轴承外圈，确保轴承均匀地安装到位。
3. 安装锥形滚子，在安装完轴承后，安装锥形滚子。
在安装过程中，要注意保持滚子和轴承的清洁，并使用适量的润滑剂以减少摩擦。
4. 调整间隙，安装完轴承和滚子后，需要根据具体的要求来调整轴承的间隙。
通常情况下，可以通过调整轴承座的位置或者使用调节垫片来实现轴承间隙的调整。
5. 安装密封件和保护装置，最后，在安装完轴承和滚子并调整好间隙后，安装相应的密封件和保护装置，以防止灰尘、水和其他杂质进入轴承内部，保护轴承的正常运转。
总的来说，安装圆锥滚子轴承需要注意轴承和轴承座的清洁、贴合度、适量的润滑和间隙调整，同时要注意安装过程中的轻拍力度，以及安装后的保护措施。
这样可以确保轴承的正常运转和延长使用寿命。
圆锥滚子轴承
Cr
径向基本额定动载荷
工作温度
-20℃～+120℃
工作温度超过+120℃时，请与技术部联系。
安全系数
轴承的允许当量静负荷虽然取决于轴承的基本额定静负荷，但由于永久不变形量（局部凹陷
量）决定的轴承使用限度则随对轴承的性能要求及使用条件而有所不同。因此，为了分析基
本额定静负荷的安全度，根据经验制定了安全系数。
e=1.5Tanα
α 接触角
2．径向当量静载荷
1）单列圆锥滚子轴承：
Por=0.5Fr+(0.33/e)Fa
若 Por＜Fr
Por=Fr
式中: Por 径向当量静负荷
（N）
Fr 轴承实际径向负荷
（N）
Fa 轴承实际轴向负荷
（N）
e 负荷计算常数
e=1.5Tanα
α 接触角
2)双列圆锥滚子轴承:
Por=Fr+(0.66/e)Fa
Pr=0.67Fr+(1.005/e)Fa
式中： Pr
径向当量动负荷
Fr
轴承实际径向负荷
Fa
轴承实际轴向负合
e
负荷计算常数
ɑ
接触角
2. 径向当量静载荷
1）单列圆锥滚子轴承：
当 Fa/Fr≤e 当 Fa/Fr＞e
（N） （N） （N）
e=1.5Tanɑ
Pr=Fr
当 Fa/Fr≤e
Pr=0.4Fr+(0.6/e)Fa
滚子轴承的附加轴向力，可近似地按下式计算：
S=（Fr/0.8）(1.5/e)
2)双列圆锥滚子轴承：
Pr=Fr+(0.675/e)Fa
当 Fa/Fr≤e
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
圆锥滚子轴承的使用及安装
圆锥滚子轴承通常用于重载设备，如汽车、火车、机械等领域。
它是一种重要的滚动轴承，可以承受较大的径向和轴向载荷。
使用：
1.使用前仔细检查轴承，并清除外部杂质。
2.安装前应注入适量的润滑油脂，并确保轴承内部完全涂满。
3.安装时，应根据设备设计要求，选择正确的轴承型号和适当的轴承间隙。
4.若安装在轴上，则轴应平行于滚子轴承的轴线，轴承和轴之间不能有空隙或歪曲，否则会导致轴承早期失效。
5.若安装在壳体中，则应确保壳体保持正确的几何形状，并且壳体底部应平整，以保证轴承受力均匀。
安装：
1.选用适当的工具安装轴承，避免直接使用锤子或其他硬物敲打。
2.如果是轴承套筒安装在轴上，可以使用加热的方法进行安装，使轴放大，轴承套筒缩小，以利于安装。
3.安装后，应用适当的力进行轻微调整，使之旋转灵活，无卡滞和过紧。
4.最后，检查各部分连接是否牢固，确保机器在运行时不会发生异响和松动。
以上是圆锥滚子轴承的使用和安装方法，务必按照要求进行操作，以确保设备可以正常工作，延长轴承的寿命。
