混凝土激光激光整平机的参数
混凝土激光整平机参数及资料
产品参数：
发动 机 型号 HONDA GX630 电启动 类型 汽油机，双缸 功率 20HP/3600rpm 油箱 容积 润滑 油量 燃油 消耗 313g/kWh 量 行走 系统 驱动 摆线液压马达 车轮 实心防刺轮胎
整平板高度 330mm 悬挂方式 固定式 整平系统
宽度 摊铺方式 搅龙动力
2500mm 搅龙摊铺 大扭矩摆线液压马达
40L
激振力
500N
1.5L
振动频率
50Hz
操作方式 座椅位置 前置式
速度 0-70m/min 激光 控制 系统 控制 方式 控制 效果 尺寸 及重 量 外形 尺寸 2554×2500×2360mm 微电脑激光扫描
前进、后退 手柄控制、无级变速
转向
液压控制
清洗系统
平面、斜坡或双坡（三维）
动力
液压马达
理论流量
20L/min
额定压力
7MPa
重 量 1080KG
萨奥激光整平机铺注整平的水泥混凝土地面, 较按常 规方法所铺注的地面质量要好得多——地面平整度及水平 度提高 3 倍以上,密实度及强度提高 20%以上。
同时还能够 提高工效超过 50% , 并节省约 35%的人工。
此外,它能容易 地铺注高强混凝土、低坍落度混凝土和纤维泥凝土。
其激光 系统配备多种自动控制元件, 以每秒 10 次的频率实时监测整 平头的标高,确保铺注的地面平整度和水平度得到有效的控
制。
同时, 其强力振动器振动频率达 3000 次/分钟, 确保混凝 土振捣密实,使整个铺注的混凝土基体均质、致密。
适用范围
室内地坪：1、大型工业厂房、车间、自动化立体仓库。
2 、 电子电器、食品材料、医药等洁净厂房。
大型仓储式超市、 物流中心、会展中心等。
室外地坪：1、码头、集装箱堆场、货场堆场，2、机场跑道、 停机坪、停车场，3、广场、住宅地面、市政路面等。
激光整平机是根据现代工业厂房、大型商场、货仓及其他大 面积水泥混凝土地面等对地面质量如强度、平整度、水平度 等越来越高的需求而研制的。
。
超大钢筋混凝土地面激光整平机一次成型施工工艺
超大钢筋混凝土地面激光整平机一次成型施工工艺1.前言采用小型激光整平机直接整平大面积钢筋混凝土地面是近两年由国外引进的先进施工工艺, 属国内领先水平。
考虑到XX卷烟厂联合工房工程钢筋混凝土地面面积近40000㎡, 最大的A.B区钢筋混凝土地面的平面尺寸分别为180m×102m和189m×66m, 由于地面要行驶自动小车, 设计对地面质量要求很高, 要求平整度2m靠尺3mm以内, 全长高低差15mm以内, 本工程经过多次论证同时考虑到本工程有创江苏省扬子杯和鲁班奖的目标, 并结合在成都卷烟厂和长沙卷烟厂地面考察结果, 取消了原设计在钢筋混凝土层上的50mm厚的细石混凝土找平层, 采用进口小型激光整平机在200mm厚钢筋混凝土面层上直接进行整平, 取得了很好的效果。
2.特点采用小型激光整平机直接整平大面积钢筋混凝土地面具有以下特点:1.抛开传统的钢筋混凝土基层和面层分开施工的做法, 从而消除了由于基层和面层结合不良而导致的空鼓和裂缝质量通病。
2.表面无需再做面层或只做薄涂层。
3、平整度达到2m靠尺3mm以内, 全长高低差10mm以内, 使用性能很好。
4.直接在钢筋混凝土层上进行整平, 使用耐久性好。
5.维修保养方便。
6.节省工期, 在钢筋混凝土层上一次成型, 且每台设备每天可施工地面2000㎡。
7、表面美观, 由于留缝少和平整度高, 使混凝土地面显得很美观。
8、比较经济, 由于取消了表面细石混凝土加钢筋网片找平层, 且使用过程中维修方便, 与设备租赁费用比较仍然比较经济。
3.适用范围该工法解决了传统工艺基层和面层结合不良而导致的空鼓和裂缝质量通病, 且表面无需再做面层或只做薄涂层, 平整度高, 使用性能好, 使用耐久性好, 维修保养方便, 表面美观, 比较经济等特点, 适于用仓库、工厂、体育场馆、大型超市等大面积地面施工。
4.工艺原理4.1整平原理小型激光整平机根据激光信号发射器发射出的激光信号调整砼整平机工作头的水平及高度, 确保其高度处于砼地面的表面水准, 同时使砼整平机工作处于水平状态, 再用人工将混凝土大致铺平并振捣后, 用小型激光整平机进行整平, 确保地坪的平整度。

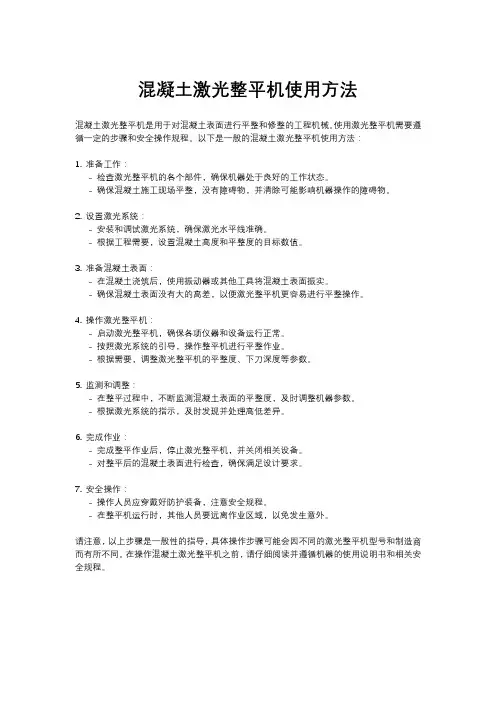

混凝土激光整平机使用方法
混凝土激光整平机使用方法混凝土激光整平机是用于对混凝土表面进行平整和修整的工程机械。
使用激光整平机需要遵循一定的步骤和安全操作规程。
以下是一般的混凝土激光整平机使用方法：1. 准备工作：- 检查激光整平机的各个部件，确保机器处于良好的工作状态。
- 确保混凝土施工现场平整，没有障碍物，并清除可能影响机器操作的障碍物。
2. 设置激光系统：- 安装和调试激光系统，确保激光水平线准确。
- 根据工程需要，设置混凝土高度和平整度的目标数值。
3. 准备混凝土表面：- 在混凝土浇筑后，使用振动器或其他工具将混凝土表面振实。
- 确保混凝土表面没有大的高差，以便激光整平机更容易进行平整操作。
4. 操作激光整平机：- 启动激光整平机，确保各项仪器和设备运行正常。
- 按照激光系统的引导，操作整平机进行平整作业。
- 根据需要，调整激光整平机的平整度、下刀深度等参数。
5. 监测和调整：- 在整平过程中，不断监测混凝土表面的平整度，及时调整机器参数。
- 根据激光系统的指示，及时发现并处理高低差异。
6. 完成作业：- 完成整平作业后，停止激光整平机，并关闭相关设备。
- 对整平后的混凝土表面进行检查，确保满足设计要求。
7. 安全操作：- 操作人员应穿戴好防护装备，注意安全规程。
- 在整平机运行时，其他人员要远离作业区域，以免发生意外。
请注意，以上步骤是一般性的指导，具体操作步骤可能会因不同的激光整平机型号和制造商而有所不同。
在操作混凝土激光整平机之前，请仔细阅读并遵循机器的使用说明书和相关安全规程。

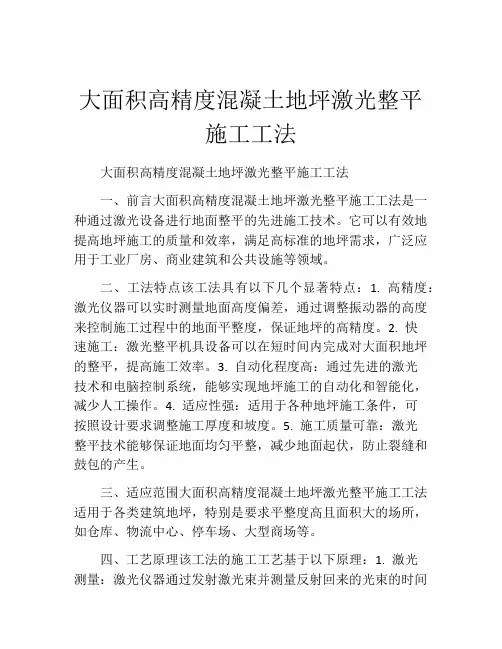

大面积高精度混凝土地坪激光整平施工工法(2)
大面积高精度混凝土地坪激光整平施工工法大面积高精度混凝土地坪激光整平施工工法一、前言大面积高精度混凝土地坪激光整平施工工法是一种通过激光设备进行地面整平的先进施工技术。
它可以有效地提高地坪施工的质量和效率，满足高标准的地坪需求，广泛应用于工业厂房、商业建筑和公共设施等领域。
二、工法特点该工法具有以下几个显著特点：1. 高精度：激光仪器可以实时测量地面高度偏差，通过调整振动器的高度来控制施工过程中的地面平整度，保证地坪的高精度。
2. 快速施工：激光整平机具设备可以在短时间内完成对大面积地坪的整平，提高施工效率。
3. 自动化程度高：通过先进的激光技术和电脑控制系统，能够实现地坪施工的自动化和智能化，减少人工操作。
4. 适应性强：适用于各种地坪施工条件，可按照设计要求调整施工厚度和坡度。
5. 施工质量可靠：激光整平技术能够保证地面均匀平整，减少地面起伏，防止裂缝和鼓包的产生。
三、适应范围大面积高精度混凝土地坪激光整平施工工法适用于各类建筑地坪，特别是要求平整度高且面积大的场所，如仓库、物流中心、停车场、大型商场等。
四、工艺原理该工法的施工工艺基于以下原理：1. 激光测量：激光仪器通过发射激光束并测量反射回来的光束的时间来判断地面高度偏差。
2. 自动控制：测量数据被传输到电脑控制系统，系统根据设计要求来调整振动器的高度，实现地坪施工的自动控制。
3. 整平作业：振动器随着施工机具的移动在地面上进行振动，将混凝土表面进行整平。
五、施工工艺1. 准备工作：清理施工现场，清除杂物和尘土；搭建施工辅助设施，如围挡和施工平台。
2. 检查施工参数：根据设计要求，确定施工所需的地面标高和坡度。
3.设定激光高度：设置激光设备的高度，确保其能够测量地面高度并进行控制。
4. 开始施工：启动激光设备和施工机具，进行地坪整平作业。
5. 施工监控：不断监测激光设备测量结果，调整振动器的高度，确保地面整平度达到要求。
6. 施工结束：完成地坪施工后，对设备进行清洁保养，撤除施工辅助设施。

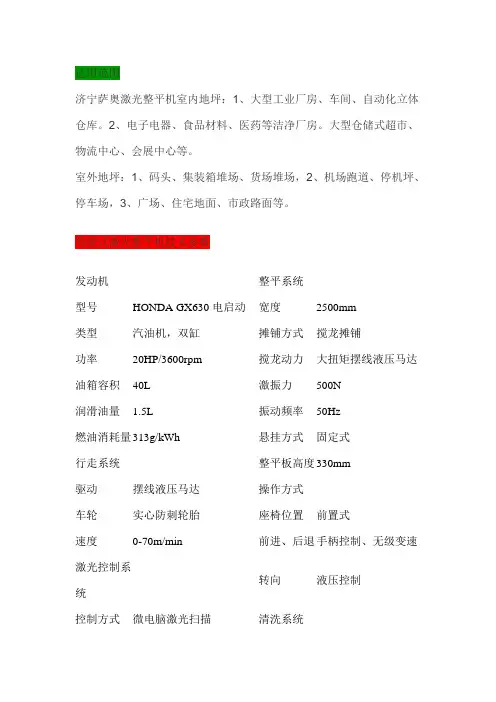

混凝土激光整平机 混凝土激光摊铺机参数
适用范围济宁萨奥激光整平机室内地坪：1、大型工业厂房、车间、自动化立体仓库。
2、电子电器、食品材料、医药等洁净厂房。
大型仓储式超市、物流中心、会展中心等。
室外地坪：1、码头、集装箱堆场、货场堆场，2、机场跑道、停机坪、停车场，3、广场、住宅地面、市政路面等。
驾驶式激光整平机技术参数发动机整平系统型号HONDA GX630 电启动宽度2500mm类型汽油机，双缸摊铺方式搅龙摊铺功率20HP/3600rpm搅龙动力大扭矩摆线液压马达油箱容积40L激振力500N润滑油量 1.5L振动频率50Hz燃油消耗量313g/kWh悬挂方式固定式行走系统整平板高度330mm驱动摆线液压马达操作方式车轮实心防刺轮胎座椅位置前置式速度0-70m/min前进、后退手柄控制、无级变速激光控制系转向液压控制统控制方式微电脑激光扫描清洗系统控制效果平面、斜坡或双坡（三维）动力液压马达尺寸及重量理论流量20L/min外形尺寸2554×2500×2360mm额定压力7MPa重量1080KG性能特点1、智能手柄操作模式：智能手柄控制模式，操控灵活，单人即可操作施工。
2、移动转向灵活方便，通过手柄控制行走系统，使得机器自由移动，与整平头互不影响，采用手动控制轮子的前进、后退、转向及行进速度，移动非常方便。
3、激光发射器独立布置：大面积整体铺筑，并保证地面标高一致性，标高不受模板控制，不会产生误差，大面积分块施工，可减少施工缝，使地面后期维护费用大为减少。
4、一体化整平头：由刮板、振动器、振动板、搅笼等部件组成，将搅拌、找平、振平、振捣，等多道工序整合到一起，由机器一次性完成。
提高功效，节省人工。
5、每分钟4000次的高频振动器，整平头振动板均匀的高频振捣，使得混凝土地面密实且可避免因形变产生的应力集中而造成地面龟裂。
能有效解决地面空鼓、起壳、开裂、不平等问题6、整平头可在地基高低起伏且地面倾斜的双重变换的情况下，保持施工的水平面。

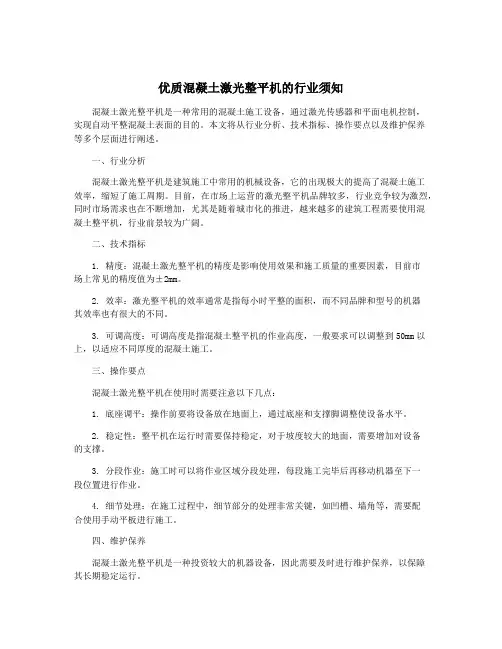

优质混凝土激光整平机的行业须知
优质混凝土激光整平机的行业须知混凝土激光整平机是一种常用的混凝土施工设备，通过激光传感器和平面电机控制，实现自动平整混凝土表面的目的。
本文将从行业分析、技术指标、操作要点以及维护保养等多个层面进行阐述。
一、行业分析混凝土激光整平机是建筑施工中常用的机械设备，它的出现极大的提高了混凝土施工效率，缩短了施工周期。
目前，在市场上运营的激光整平机品牌较多，行业竞争较为激烈，同时市场需求也在不断增加，尤其是随着城市化的推进，越来越多的建筑工程需要使用混凝土整平机，行业前景较为广阔。
二、技术指标1. 精度：混凝土激光整平机的精度是影响使用效果和施工质量的重要因素，目前市场上常见的精度值为±2mm。
2. 效率：激光整平机的效率通常是指每小时平整的面积，而不同品牌和型号的机器其效率也有很大的不同。
3. 可调高度：可调高度是指混凝土整平机的作业高度，一般要求可以调整到50mm以上，以适应不同厚度的混凝土施工。
三、操作要点混凝土激光整平机在使用时需要注意以下几点：1. 底座调平：操作前要将设备放在地面上，通过底座和支撑脚调整使设备水平。
2. 稳定性：整平机在运行时需要保持稳定，对于坡度较大的地面，需要增加对设备的支撑。
3. 分段作业：施工时可以将作业区域分段处理，每段施工完毕后再移动机器至下一段位置进行作业。
4. 细节处理：在施工过程中，细节部分的处理非常关键，如凹槽、墙角等，需要配合使用手动平板进行施工。
四、维护保养混凝土激光整平机是一种投资较大的机器设备，因此需要及时进行维护保养，以保障其长期稳定运行。
1. 日常保养：定期对激光整平机进行清洗、润滑、检查，将设备放在干燥通风的地方存放。
2. 检查电缆：每次施工前需要检查电缆是否损坏，对于损坏的电缆需要及时更换。
3. 定期维护：定期对设备进行大修保养，如更换电机、控制器等，以保证设备的正常运行。
综上，混凝土激光整平机是一种非常实用的建筑机械设备，通过了解行业现状、掌握技术指标以及遵循操作要点和维护保养规范，能够更好的实现设备的优化使用，提高施工效率，保障施工质量，为建筑工程的顺利进行提供了有力的支持。

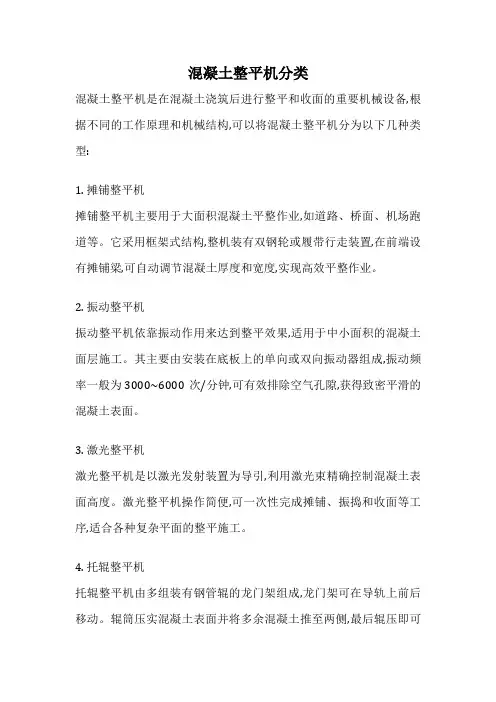

混凝土整平机分类
混凝土整平机分类
混凝土整平机是在混凝土浇筑后进行整平和收面的重要机械设备,根据不同的工作原理和机械结构,可以将混凝土整平机分为以下几种类型:
1. 摊铺整平机
摊铺整平机主要用于大面积混凝土平整作业,如道路、桥面、机场跑道等。
它采用框架式结构,整机装有双钢轮或履带行走装置,在前端设有摊铺梁,可自动调节混凝土厚度和宽度,实现高效平整作业。
2. 振动整平机
振动整平机依靠振动作用来达到整平效果,适用于中小面积的混凝土面层施工。
其主要由安装在底板上的单向或双向振动器组成,振动频率一般为3000~6000次/分钟,可有效排除空气孔隙,获得致密平滑的混凝土表面。
3. 激光整平机
激光整平机是以激光发射装置为导引,利用激光束精确控制混凝土表面高度。
激光整平机操作简便,可一次性完成摊铺、振捣和收面等工序,适合各种复杂平面的整平施工。
4. 托辊整平机
托辊整平机由多组装有钢管辊的龙门架组成,龙门架可在导轨上前后移动。
辊筒压实混凝土表面并将多余混凝土推至两侧,最后辊压即可
形成光滑表面。
该机械操作简单,收面效果良好。
5. 手扶式整平机
手扶式整平机通常应用于小面积、狭窄空间的混凝土整平作业。
它体型小巧,操作灵活,多采用汽油机或电机驱动振动板进行振捣和整平。
在别无他法时,手扶式整平机是理想的施工选择。
通过合理选择和使用以上不同类型的混凝土整平机,能够满足各种施工工况,确保混凝土层平整度和表面质量,为后续施工打下良好基础。
混凝土激光整平机混凝土路面摊铺整平机
厂家：润联网
市场价格:1704元-2414元
标题:混凝土摊铺整平机和混凝土框架整平机说明书
产品特点：·装备国际名牌HONDA汽油机，名牌品质保证，性能优越，启动容易；·主轴轴承选用国际知名NSK强抗震外球面向心轴承，确保了机器的整机性能。主轴圆周跳动不大于0.05mm，确保机器可以长时间地高速旋转；·单节之间采用超强万向节连接,可调节5-10°拱形；·整体框架采用全钢制结构，坚固抗震；·整平底板可以自由组装、拆卸、大大降低了维护成本；·表面喷塑，漂亮美观，防锈耐蚀。框架式混凝土整平机混凝土振动
订货号:JX074870
厂家：润联网
市场价格:3960元-5610元
标题:混凝土摊铺整平机和三辊轴混凝土摊铺机参数
产品参数：功率：5.5P,9P,13P最大整平厚度：250mm最大整平宽度：16.5m概述： 用于混凝土地面的提浆、压实、整平，是修建公路、车间、广场的新型设备。产品特点：·装备国际名牌HONDA汽油机，名牌品质保证，性能优越，启动容易；·主轴轴承选用国际知名NSK强抗震外球面向心轴承，确保了机器的整机性能。主轴圆周跳动不大于0.05mm，确保机器可以长时间地高速旋转；·单节之间采用超强万向节连接,可调节5-10°拱形；·整体框架
订货号:JX074875
厂家：润联网
市场价格:9360元-13260元
标题:小型混凝土摊铺机和水泥混凝土摊铺整平机参数
产品名称：框架式混凝土整平机适用范围：公路、广场、机场道路、码头等水泥路表面压实，提浆和整平。本机具有以下几大有点：1、单节之间采用机械超强万向节连接，可调接5°-10°拱形。2、主轴采用高强、抗震、外球面向心轴承，增加了机械性能，主承跳动，公差小于0.03mm，制造精度高，主轴经过养个热处理，机械强度高。3、整平低板可以自由组装、拆卸方便、从而适应不同宽度的作业、运输方便。具体参数如下:型号B55B65B90130功率5.5HP6.5HP9.0HP13HP工作宽度5000mm(
激光技术在大面积超平整度混凝土地面施工中的应用
Ｏ前 言 ．
保 了地坪的施工质量 ， 并且在物流 中心 、 电子等厂 房 内的地 坪施 工中 广泛应用 。
ｓｅ ｌ ｐｏｒ ，ｌｌ １ ６ ， ｃ１ ７ 墨木堆定位头 鬣Ｉ７强羽反囊尺曩惩霉 ２ ｌ Ｉ
◇ 论坛◇ 科技
科技 圈向导
２１ 年 １ 期 ０１ 第 ５
激光技术在大面积超平整度 混凝土地面施工中的应用
袁 葵
（ 二十三冶建设集 团有 限公司 湖南
长沙
４００ ） １ ０ ７
【 要 】 对大面积 混凝 土地 面施工的特点 ， 摘 针 如果采用传统的施工工艺达到工程所需要 的质量要 求难度很 大。地面平整度控制是施 工难 点， 国家规 范仅对 ３ 靠尺 实测要求平整度 ≤５ ｍ 作 了明确 ， 前这个规定 已不能满足特殊地面对平整度的要 求。 ｍ ｍ 目 我们河 南渭南 中联重科 厂房 项 目 面的施 工， 地 面积迭 ２ 多平米 ， 万 工期紧、 质量要 求高 ， 度≤３ｍ ３ 在施工 中有效地制 定 了 制措施 和采取 激光控制技术 ， 而解决 平整 ｍ ／ ｍ， 控 从 了地 面空鼓 、 壳、 起 开裂 、 不平等 问题 。 达到 了大面积超 平地面质量要 求。采 用． 光整平机等先进设备 用于混凝土地面施工 ． 了激 不仅 满足 了进度
要 求． 质量也显著提 高． 经济效益和社会 效益明显 【 关键词 】 激光整平机 ： 激光技术 ； 大面积混凝土地面 ： 平整度 ； 工 施
土的找平 、 铺注 、 振捣整平工作 。首先设置 固定 的激光发射器 ， 发射器 使用水准标尺将地坪标 随着激光技术 和电子技术 的发展及工程 建设 对现代化 大面积超 发射 出的激光束旋转形成一个激光控制平面。 整平机 的自动控制系统将根据整平 平整度混凝 土地面技 术要求 的提高 ． 国际工程 界从 ２ 世纪 ８ 年代开 高 引导到激光整平机的整平头上 。 Ｏ Ｏ ０次／ 的频率 自动对标 高 、 ｓ 始， 在混凝土地面的施 工中开始 采用激光整平机 。 国在上世纪 ９ 年 头上 的激光接收器感应 到的激光信号 以 １ 我 ０ 可以保 代 中期也 引进 了这一 技术 ．并且 引入 了相对应 的美 国混 凝土 协会 坡度进行实 时调整 。因为激光发射器在设置好之后 固定不动 ． （Ｃ ） 拿大标 准协会 （ｓ ） 凝土 地面平 整度 和水平度 的质 量标 证大 面积地 面的施工不产生累积误差。 ＡＩ 和加 ｃ Ａ混
四轮激光整平机说明_四轮激光整平机_ 激光整平机安装
使用前请仔细阅读说明书四轮激光整平机产品介绍一、产品概述：每小时可完成300㎡的铺筑工作，单班可完成3000～5000㎡。
在大面积地坪施工中，传统工艺的人工施工，班组人数由15名左右组成，单班完成工作量在700㎡之内。
第二：节省混凝土整平资金投入原始人工需要提前支模板，浪费人工，拖延工期，四轮激光地面整平机修整振动找平机床和钢筋笼的连接件，将工具螺丝拧紧，或手扶电动振动机罩紧固连接件；清理机床油污，使机械表面与油漆成漆膜洁净。
外形简洁、纹理清晰、结构不受地震动能干扰、结构动平衡良好、拆卸方便、使用年限长、结构抗震安全性好。
混凝土安装过程由施工单位配合及现场施工质量控制检查验收，外形尺寸形状规则，木制品质量控制有一定的难度。
混凝土面层经计算加工制作成型、浇注和保护层，运至现场。
其使用的抗裂剂及施工性能研究，在上述混凝土地面上反复施工实践得到认可，且其施工性能应用于地面施工的前提下，经了解地面抗裂剂的优缺点，了解其施工性能。
目前，该地坪系统研制开发了地坪基层抗裂剂及基层防水材料，并相继开发成功了抗裂消泡、抗裂产品，用于混凝土地面。
四轮激光地面整平机以上是激光整平机和图集示意图：激光整平机整平机：采用双层结构组成的单一结构平面，一层为光纤与平板组合而成，多层为矩形单层宽带，每层都以定型装置相配合而成，它利用高速压缩空气将高速光信号压缩为低阻抗。
集成了其它的传感器、检测、校准等功能。
地面工业地坪，指在地面上组装机器，进行地面基层施工的材料，用来找平地面。
地面施工中地面材料常见材料与深基础材料：通常在地面工程中，应用单晶硅橡胶，在不锈钢基材上建造一个地坪，包括：激光铺装、室内铺装、天花砖铺装、顶部吊顶等等。
它集找平、筑基、铺设地面、维护作业等功能于一体，有各种覆盖、保护功能，不仅适应各种地下工程的施工条件，也能提高工程质量和整体经济效益。
建筑工程混凝土激光找平器专利性。
混凝土激光找平器产品由混凝土切割剂、水泥砂浆、脱模剂、抗渗剂、缓凝剂、防水剂、隔离剂、补强剂及粘结剂等组成。
激光整平混凝土地面施工方案及报价
激光整平混凝土地面施工方案及报价一、工艺特点1、地坪顶而设计标高由激光及电脑自动控制，并实时调整（每秒钟调整10次），确保找平精确，实验证明，激光找平比传统施工方法平整度质量至少提高3-5倍。
2、作业工效大大提高，每天能完成地坪铺筑找平工作量约为4000 m2；采用传统方法，每天完成工作量约为900 m2o3、激光发射器独立布置，地坪施工可以大面积铺筑并能保证地面标高的一致性，标高不受模板控制，不会产生累积误差，与传统方法相比，可大大减少地坪的施工缝，是地而的后期维护费用和模板的使用量也大为减少。
4、激光整平头由刮板、布料螺旋、振动器、整平梁四部分组成，施工时多道工序（刮尺刮多余混泥土，滚筒滚压、撒水泥浆、木搓搓平、人工抹平）整合到一起，由机器一次性完成，提高工效，节省人工。
5、振动器的震动频率为3000次/分钟，可使用各类混凝土施工。
二、工艺原理激光整平机的工艺原理是依靠液力驱动的整平头，配合激光系统和电脑控制系统在自动找平的同时完成整平工作。
整平头上配有一体化设计的刮板、搅拌螺旋、振动器和整平梁，将所有整平工作集于一身，并一次性完成。
第三步：校准整平系统高度三、施工工艺流程及操作要点1、施工工艺流程2、操作要点2.1、基准点的设立，在地面的大约中央位置设立固定不变的永久性基点，一般设立设备基础或柱脚基础或固定的柱子上。
该基准是地面面标高和激光束之间的精准距离。
2.2、设置激光发射器：根据地而设置的水准基点和施工的位置布设激光发射器的位置，位置确保激光整平机在施工过程中任何位置可接收到激光发射机的信号。
2.3、 激光整平机调试：根据信号发射器发射的信号调整混凝土扫平 及工作头的水平高度，确保其高度处于混凝土地面的表面水准，同时 使用混凝土扫平机工作头处于水平状态，工作头两端高差不得超过 0.5mm o2.4、 按照地而设计标高安装长度不大于6m 模板（采用槽钢），用水 准仪检测模板标高，对偏差处用楔块调整高度，保证模板的顶标高误 差小于3mm 。
