航空飞行控制系统中的飞行动力学建模与仿真

航空飞行控制系统中的飞行动力学建模与仿真航空飞行控制系统的设计和开发是航空运输领域不可或缺的一部分。

在这个系统中，飞行动力学建模与仿真是重要的组成部分，用于评估飞机的性能和飞行特性，以提升飞行安全和效率。

飞行动力学建模是指将飞机的运动、力学和控制系统建立数学模型，以描述和预测飞机在不同飞行条件下的行为。

这个过程是根据飞机的气动特性、机械特性和控制特性进行建模。

通常，飞行动力学建模分为长期动力学和短期动力学。

长期动力学模型主要关注飞机在稳定飞行状态下的运动。

这包括飞机的纵向稳定性、横向稳定性和方向稳定性等方面。

纵向稳定性模型涉及飞机的俯仰运动，包括速度、攻角、俯仰角和俯仰率等参数的关系。

横向稳定性模型研究航向和滚转运动，包括滚转角、滚转速度和侧滑角等参数的关系。

方向稳定性模型考虑飞机的偏航和转弯运动，包括偏航角、偏航速度和转弯半径等参数的关系。

短期动力学模型主要关注飞机在非稳定飞行状态下的运动，如起飞、爬升、下降、盘旋和着陆等飞行阶段。

短期动力学模型包括非线性运动方程和运动修正方程。

非线性运动方程描述飞机在不同飞行阶段的非线性运动，如加速度、姿态角和控制输入等参数的关系。

运动修正方程用于校正非线性运动方程中的误差，以提高模型的准确性和可靠性。

飞行动力学建模的目的是为飞行控制系统提供准确的输入，以实现对飞机运动的精确控制。

飞行仿真是利用飞行动力学模型进行虚拟飞行试验，并评估飞机在不同操作和环境条件下的性能和飞行特性。

飞行仿真可以模拟飞机在各种飞行阶段的动力学响应，如加速度、姿态角和控制输入等参数的变化。

通过飞行仿真，可以评估飞机在不同飞行条件下的稳定性、敏感性、品质和安全性。

飞行动力学建模与仿真在航空飞行控制系统中的应用非常广泛。

它被广泛用于飞机设计和参数优化，飞行虚拟训练和飞行状态监测等领域。

在飞机设计和参数优化中，飞行动力学建模与仿真可以帮助工程师评估不同设计方案的性能和操控特性。

在飞行虚拟训练中，飞行动力学仿真可以提供逼真的飞行环境，提高飞行员的飞行技能和应急响应能力。

matlab2021asimulink飞机纵向飞行示例讲解

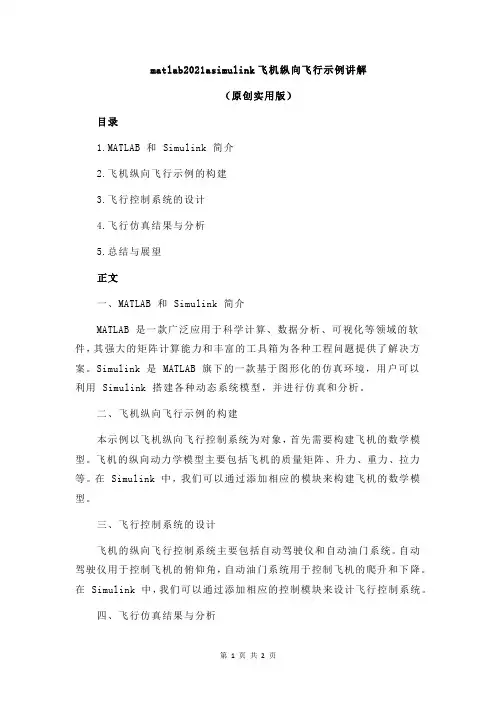

matlab2021asimulink飞机纵向飞行示例讲解（原创实用版）目录1.MATLAB 和 Simulink 简介2.飞机纵向飞行示例的构建3.飞行控制系统的设计4.飞行仿真结果与分析5.总结与展望正文一、MATLAB 和 Simulink 简介MATLAB 是一款广泛应用于科学计算、数据分析、可视化等领域的软件，其强大的矩阵计算能力和丰富的工具箱为各种工程问题提供了解决方案。

Simulink 是 MATLAB 旗下的一款基于图形化的仿真环境，用户可以利用 Simulink 搭建各种动态系统模型，并进行仿真和分析。

二、飞机纵向飞行示例的构建本示例以飞机纵向飞行控制系统为对象，首先需要构建飞机的数学模型。

飞机的纵向动力学模型主要包括飞机的质量矩阵、升力、重力、拉力等。

在 Simulink 中，我们可以通过添加相应的模块来构建飞机的数学模型。

三、飞行控制系统的设计飞机的纵向飞行控制系统主要包括自动驾驶仪和自动油门系统。

自动驾驶仪用于控制飞机的俯仰角，自动油门系统用于控制飞机的爬升和下降。

在 Simulink 中，我们可以通过添加相应的控制模块来设计飞行控制系统。

四、飞行仿真结果与分析在完成飞机纵向飞行控制系统的设计后，我们可以通过 Simulink 进行飞行仿真。

仿真结果可以显示飞机在各种飞行状态下的性能参数，如速度、高度、俯仰角等。

通过对仿真结果的分析，可以对飞行控制系统进行优化和调整，以提高飞机的飞行性能。

五、总结与展望本示例通过构建飞机纵向飞行控制系统，并对其进行仿真和分析，展示了 MATLAB 和 Simulink 在飞行控制系统设计与分析中的应用。

《飞行控制系统》课程实验(8学时)

《飞行控制系统》课程实验（8学时）一、目标通过本实验，学生能够掌握基本的飞行控制系统的结构，设计的方法，仿真验证方法及控制性能的分析，加深对课堂教学内容的理解。

二、环境在windows操作系统下，matlab/simulink下进行设计与开发。

三、内容（一）飞机纵向飞行控制系统的设计与仿真（4学时）1、飞机纵向自然特性的分析与仿真，包括短周期模态，长周期模态的分析，求解阻尼与自然频率，分析开环响应特性。

2、飞机俯仰角控制系统的设计；3、飞机速度控制系统的设计；4、飞机纵向运动的仿真与分析（二）飞机侧向飞行控制系统的设计与仿真（4学时）1、飞机纵向自然特性的分析与仿真，包括滚转模态，荷兰滚及螺旋模态的分析，求解阻尼与自然频率，分析开环响应特性。

2、飞机滚转角控制系统的设计；3、飞机航向控制系统的设计；4、飞机侧向航向协调控制仿真与分析四．要求1.在matlab下进行编程，系统设计与仿真；2.撰写实验报告，要求给出设计的参数，实验结果及曲线。

附录：（一）飞机纵向俯仰角与速度控制系统设计某飞机的纵向线性小扰动方程为： lon lon x A x B u =+其中状态[]T x u q h αθ=∆∆∆∆∆，控制量[]T e T u δδ=∆∆ 问题：1、分析飞机纵向动力学模态，求飞机的长周期与短周期阻尼与自然频率。

2、对升降舵及油门单位阶跃输入下的飞机自然特性进行仿真，画出相应的状态曲线。

3、采用短周期简化方法，求出传递函数()e qG s δ∆∆。

采用根轨迹方法设计飞机的俯仰角控制系统，并进行仿真。

4、基于长周期简化方法，求出传递函数()T uG s δ∆∆，设计飞机的速度控制系统，并进行仿真。

5、基于纵向线性模型（状态方程），分别对速度控制与俯仰角控制进行仿真。

假设作动器特性为1010s +。

要求：给出相应的传递函数，画出相应的结构图根轨迹图及仿真曲线。

（二）飞机侧向滚转角控制系统设计某飞机的侧向线性小扰动方程为： lat lat x A x B u =+其中状态[]T x p r βφψ=∆∆∆∆∆，控制量[]T a r u δδ=∆∆ 问题：1、求出侧向运动方程的特征根，及对应的模态，求出荷兰滚模态的阻尼及自然频率。

航空航天中的飞行器控制系统设计与模拟

航空航天中的飞行器控制系统设计与模拟随着科技的不断发展，航空航天领域的飞行器控制系统扮演了越来越重要的角色。

飞行器控制系统，是指用于控制飞行器运动、安全及稳定的各种设备、传感器、计算机软件等的集合体。

其设计与模拟是飞行器研发过程中至关重要的环节，能够帮助研究人员更好地理解和优化飞行器的控制系统，提高其性能和效率。

在航空航天领域，飞行器的控制系统设计的核心目标是实现飞行器在各种飞行工况下的稳定、可靠、高效的飞行。

具体而言，这个设计过程涉及飞行器的控制律设计、控制器设计、传感器设计等多个方面。

首先，飞行器的控制律设计是控制系统设计中的重要一环。

控制律设计需要考虑飞行器的动力学特性，根据飞行器模型和飞行器所处的环境，设计合适的控制律来实现期望的飞行动作和飞行状态。

这涉及到对飞行器的动力学建模、状态空间分析和校准等方面的工作。

其次，控制器设计是确保飞行器按照设计要求飞行的重要一环。

控制器可以基于不同的控制算法，如PID控制、自适应控制、模糊控制等，来控制飞行器的姿态、航向、高度等重要参数。

在设计控制器时，需要考虑到飞行器的动力学特性、外部环境的干扰和传感器的测量误差等因素，以保证飞行器在不同工况下的稳定性和可靠性。

传感器设计也是飞行器控制系统设计中不可或缺的一部分。

传感器可以获取飞行器运动状态、环境参数等数据，并将其反馈给控制器进行分析和控制。

各种传感器，如惯性测量单元（IMU）、全球定位系统（GPS）、空速传感器等，都需要根据飞行器的需求进行选择、配置和校准。

传感器的设计与性能直接影响飞行器的控制精度和效果。

除了设计过程，飞行器控制系统设计的另一个重要环节是模拟。

模拟是指通过计算机仿真，模拟飞行器的运行和控制过程，以便更好地理解和评估飞行器的性能。

通过模拟，可以快速验证和优化飞行器的控制系统设计方案，减少后续实际试飞阶段的风险和成本。

飞行器控制系统的模拟通常使用计算机辅助设计（CAD）软件、飞行动力学模拟器等工具。

某型飞机飞行模拟器的设计与实现

仿真器与仿真设备 357某型飞机飞行模拟器的设计与实现李军姜国卫（空军军训器材研究所，北京，100089）摘要：某型飞机是我军的新型作战飞机，设备复杂。

为使部队训练手段现代化，提高部队训练质量和训练效益，尽快增强部队战斗力，保障飞行安全，我们研制了该型飞机的飞行模拟器。

该模拟器以基本驾驶飞行技术和战术训练为重点，用于飞行员和领航员的改装、技术和战术训练，是国内首次研制成功的集飞行员和领航员训练于一体的大型飞行模拟器，系统规模大，技术难度高。

本文介绍了该型飞机飞行模拟器的设计与实现，包括模拟器的功能、系统组成、技术特点和使用情况。

1 引言某型飞机是我国自行研制的超音速歼击轰炸机，主要用于突击敌战役纵深目标和敌中型以上水面舰船，在不带对地（海）攻击武器情况下，也可作为歼击机执行为轰炸机群和舰船护航、同机护航、远程截击及歼灭空中敌机等空中作战任务。

该型飞机具有良好的低空飞行特性、较大的作战半径和载弹量。

与国产其它飞机相比，该型飞机由前驾驶员和后领航员两个座舱组成，机载设备数量大、功能多、技术新，系统复杂。

自从该型飞机装备部队以来，一直没有相应的模拟器供部队使用。

由于新技术、新设备的大量使用，飞机的综合性能及武器装备由简单变复杂，由单一变组合化。

作为飞行人员，在一定的飞行时间内已经很难熟练掌握飞行操纵技能和机载装备的使用方法，灵活应用于战术科目的演练就更加困难，更无法掌握临界参数状态下的特情处置方法。

因此，训练手段模拟化，是形势发展的需要。

为使部队训练手段现代化，提高部队训练质量和训练效益，尽快增强部队的战斗力，保障飞行安全，给飞行人员提供一套具有真实场景，实时仪表，如身临其境般感觉的训练仿真设备是十分必要的，也是非常迫切的。

2 基本组成与原理该型飞机飞行模拟器是以基本驾驶飞行技术和战术训练为重点的多任务训练模拟器，用于该型飞机飞行员和领航员的改装、技术和战术训练。

该型飞机飞行模拟器是一台人在回路里的大型、实时仿真系统，其组成框图及控制关系如图1所示。

某小型无人机近地飞行纵向控制律的设计与仿真

２０１４．０７
兵工自动化
ＯｒｄｎａｎｃｅＩｎｄｕｓｔｒｙＡｕｔｏｍａｔｉｏｎ・２９・
３３（７）

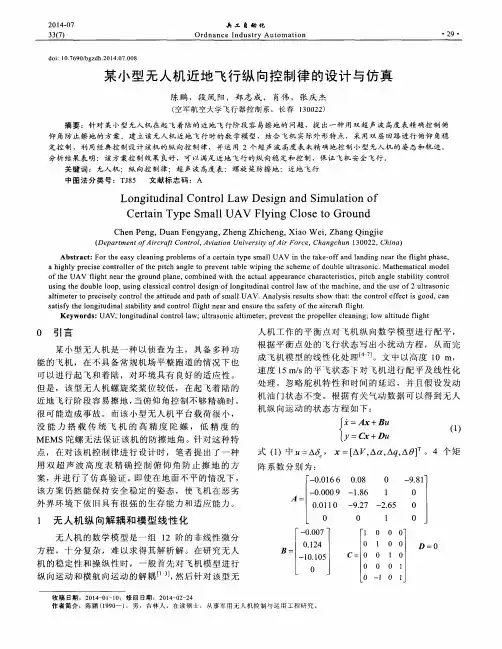

某小型无人机近地飞行纵向控制律的设计与仿真
陈鹏，段凤阳，郑志成，肖伟，张庆杰
（空军航空大学飞行器控制系，长春１３００２２）
ｏｆｔｈｅＵＡＶｌｉｆｇｈｔｎｅａｒｔｈｅｇｒｏｕｎｄｐｌａｎｅ，ｃｏｍｂｉｎｅｄｗｉｔｈｔｈｅａｃｔｕａｌａｐｐｅａｒａｎｃｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓ，ｐｉｔｃｈａｎｇｌｅｓｔａｂｉｌｉｔｙｃｏｎｔｒｏｌｕｓｉｎｇｔｈｅｄｏｕｂｌｅｌｏｏｐ，ｕｓｉｎｇｃｌａｓｓｉｃａｌｃｏｎｔｒｏｌｄｅｓｉｇｎｏｆｌｏｎｇｉｔｕｄｉｎａｌｃｏｎｔｒｏｌｌａｗｏｆｔｈｅｍａｃｈｉｎｅ，ａｎｄｔｈｅｕｓｅｏｆ２ｕｌｔｒａｓｏｎｉｃ
ａｌｔｉｍｅｔｅｒｔｏｐｒｅｃｉｓｅｌｙｃｏｎｔｒｏｌｔｈｅａｔｔｉｔｕｄｅａｎｄｐａｔｈｏｆｓｍａｌｌＵＡＶ．Ａｎａｌｙｓｉｓｒｅｓｕｌｔｓｓｈｏｗｔｈａｔ：ｔｈｅｃｏｎｔｒｏｌｅｆｆｅｃｔｉｓｇｏｏｄ，ｃａｎｓａｔｉｓｆｙｔｈｅｌｏｎｇｉｔｕｄｉｎａｌｓｔａｂｉｌｉｔｙａｎｄｃｏｎｔｒｏｌｌｉｆｇｈｔｎｅａｒａｎｄｅｎｓｕｒｅｔｈｅｓａｆｅｔｙｏｆｔｈｅａｉｒｃｒａｆｔｌｉｆｇｈｔ．Ｋｅｙｗｏｒｄｓ：ＵＡＶ；ｌｏｎｇｉｔｕｄｉｎａｌｃｏｎｔｒｏｌｌａｗ；ｕｌｔｒａｓｏｎｉｃａｌｔｉｍｅｔｅｒ；ｐｒｅｖｅｎｔｔｈｅｐｒｏｐｅｌｌｅｒｃｌｅａｎｉｎｇ；ｌｏｗａｌｔｉｔｕｄｅｌｉｆｇｈｔ

飞行模拟器的结构设计与仿真研究

飞行模拟器的结构设计与仿真研究发表时间：2017-07-14T13:33:51.683Z 来源：《防护工程》2017年第6期作者：杜旭[导读] 本文分析了飞行模拟器的结构设计与仿真。

天津津航神舟科技有限公司天津 300384摘要：飞行模拟器作为一种安全、经济且有效的训练助手，引起了各国军方以及民航的高度关注，不断加大研制和采购费用的力度。

飞行训练器和地勤训练器等诸如此类的飞行模拟器应运而生。

本文分析了飞行模拟器的结构设计与仿真。

关键词：飞行模拟器；结构设计；仿真；飞行模拟器可以让飞行员的训练不受气候、地形地域和环境的限制，可以针对飞行特情进行训练，大大提高了训练的安全性，并降低了训练费用。

一、飞行模拟器软件分析与设计1.系统特点。

研究型飞行模拟器软件通常有(10 ～ 100) ×104 行代码，这些软件和硬件是有机的整体，存在大量的通讯关系。

模拟器内部系统间关系处理不好会导致模拟器软硬件耦合严重、重构难度难以承受。

可重构飞行模拟器设计的主要任务就是识别那些可能发生的变化，通过软件和硬件的合理设计减小系统变化的影响范围。

研究型模拟器可能会面临多种变更，其中最主要的有3 种:一是机型的改变: 多数模拟器都是针对某一特定机型建立的软件和硬件，当试验针对另一机型的某些系统时，则要求模拟器改变所模拟机型。

二是飞机内部系统的变更: 几乎所有试验都会改变飞机内某些系统的特性，如区域导航试验、飞行控制系统研究等，都是针对飞机某一特定系统进行试验。

三是飞机座舱的变更: 当模拟机型或者飞机内部系统发生变化时，为了得到逼真的座舱环境某些试验要求飞机座舱也随之更改。

2.研究型模拟器软件主框架。

模拟器的总体软件结构原理图: 实时管理系统负责为整个仿真模型提供定时和步长; 外部环境模型实现了大气、地形、天气等环境模型; 飞行模拟器硬件接口为座舱硬件提供调用接口; 仿真模型用来实现具体的仿真模型; 系统模型用于接受实时管理系统的指令，创建并协调其他3 类模型。

飞行模拟系统设计与分析

飞行模拟系统设计与分析近年来，随着航空业的快速发展，飞行模拟成为航空人才培养的重要工具。

飞行模拟可分为硬件模拟和软件模拟，本文主要讨论软件模拟方面的内容。

一、软件模拟的基本原理软件模拟指利用计算机软件模拟飞行过程，以达到培养飞行技能的目的。

软件模拟的基本原理是根据真实飞行过程的物理规律，建立数学模型，并在计算机中实现该数学模型。

在用户对计算机进行操作时，计算机程序对数学模型进行计算，根据数学模型的输出结果改变飞行模拟器的状态，反馈到用户的控制操作中，最终产生模拟飞行效果。

二、飞行模拟软件的设计飞行模拟软件的设计应该遵循以下原则：1.可扩展性：飞行模拟软件应该能够根据用户需要进行扩展，支持更多的飞机类型和场景环境。

2.良好的用户交互界面：飞行模拟软件是为用户提供培养飞行技能的工具，交互界面应该简单明了，易于操作。

3.高度逼真的模拟效果：飞行模拟软件应该基于较为真实的物理模型进行模拟，输出结果要逼真可靠，具有参考价值。

4.高性能：飞行模拟软件应该支持较高分辨率的图形显示，同时具有高效的运算能力，以达到流畅的模拟效果。

三、飞行模拟软件的实现技术1.三维图形渲染技术：三维图形渲染技术是实现逼真模拟效果的重要技术手段，常用的渲染技术包括纹理、透视投影、光影等。

2.物理引擎技术：物理引擎是模拟飞行过程中物理规律的计算核心，包括运动学和动力学计算。

3.数据库技术：飞行模拟软件需要支持多种场景环境和飞机类型，需要进行相关数据的存储管理，数据库技术是常用的实现数据管理和查询的工具。

四、飞行模拟软件的评价指标1.模拟精度：模拟结果与真实飞行过程的误差程度。

2.模拟稳定性：模拟软件运行时的稳定性和效率。

3.用户体验：用户在使用模拟软件时的操作感受和培训效果。

4.可扩展性：模拟软件对新机型和新场景的支持能力。

五、未来发展趋势随着虚拟现实技术的发展，飞行模拟软件的发展将逐步向三维虚拟现实技术和人机交互技术方向发展，更加真实地模拟飞行过程和飞行环境。
