电控悬架


u-主动控制力
主动控制主要改善了“车 身—车轮” |z2/z1| 这一环节在共 振和高频区的传递特性。
主动悬架在 “车轮—路面” |z1/q| 这一环节ft 附近的高频共振 区,共振峰比被动悬架反而更高, 这与反馈系数的选择有关。
主动与被动悬架振动响应量的幅频特性曲线
三、电控悬架系统结构和工作原理
及质心C上的三个集中点。
1. 汽车悬架的双质量模型
汽车悬架的双质量振动模型运动方程:
m2z2 C(z2 z1) K (z2 z1) 0

m1z1 C(z1 z2 ) K (z1 z2 ) Kt (z1 q) 0
无阻尼自由振动时 C 0,运动方程简化为
离,不传到车身和对面的车轮上去,在不平路面上进一步提 高了舒适性和路面附着性; 有助于汽车动力学工程师解决汽车乘坐舒适性和操纵性之间 的矛盾:既可得到较好的舒适性,也可同时保障操纵稳定性。
二、汽车悬架振动的基本模型
汽车是一个非常复杂的振动系统,应根据所分析的问 题进行适当的简化。下图是一个把车身品质看作刚体 的三维模型。汽车的簧载质量即车身质量为 m2,它由 车身、车架及其上的总成所组成。该质量绕通过车身
实际悬架系统的设计: 只能根据某种路面附着情况和车速,兼顾各方面的 要求,优化选定一种刚度和阻尼系数。
被动地承受地面对车身的冲击,不能主动地控制这 些作用力(被动悬架)。
现代汽车对悬架系统的要求 现代汽车对悬架系统的要求除了能保证其基本性能外,还致 力于提高汽车的行驶安全性和乘坐舒适性,同时还向高附加 值、高性能和高质量的方向发展。
故障检测 电子控制装置用故障检测电路来检测传 感器、执行器、线路等的故障。当发生故障时,将 信号送入控制装置,目的在于即使发生故障,也应 使悬架系统安全工作,另外,在修理故障时容易确 定故障所在位置。
可控阻尼减振器
机械式可变阻尼减振器 传统的可变阻尼减振器悬架系统应用机械式可控阀门来实 现,通过电子控制器控制减振器中的电磁阀来调节阻尼。
(有限个)。
阻尼力
F 0
2)连续可调阻尼半主动悬架
当 z2 z2 z1 0
当 z2 z2 z1 0
阻尼力 F Csky z2 Csky —空钩控制减振器阻尼系数
阻尼力
F 0
Csky z2 Ceq z2 z1 Ceq Csky z2 / z2 z1
输入信号的计算 电子控制装置根据预先写入只读 存储器ROM中的程序对各输入信号进行计算,并将计 算结果与内存的数据进行比较后,向执行机构(电 机、电磁阀、继电器等)发出控制信号。输入控制 装置的信号除了开/关信号外还有电压值时,还应进 行A/D变换。
驱动执行机构 控制装置用输出驱动电路将输出驱 动信号放大,然后输送到各执行机构,以实现对汽 车悬架参数的控制。
可控悬架:将传感器 测量的系统运动状态信号 输入电控单元,电控单元 经过分析、判断后给力发 生器发出指令,产生主动 控制力,满足不同工况对 悬架系统特性参数变化的 要求。
可控悬架分为两类:半 主动悬架和主动悬架
1.半主动悬架
定义:悬架组件中的弹簧刚度和减振器的阻尼系数之一可以根据 需要进行调节。
3) 加速度传感器 在车轮打滑时,不能以转向角和汽车车速正确判断车 身侧向力的大小。为直接测出车身横向加速度和纵向 加速度,必须在汽车悬架上装置加速度传感器。
4) 车身高度传感器 高度传感器的作用是感测车身高度(汽车悬架装置的 位移量),并将它转换成电子信号输入系统控制装置。路将输入信号(如传感 器信号、开关信号)中的干扰信号除去,然后放大、 变换极值、比较极值,变换为适合输入控制装置的 信号。
3. 主动抗侧倾控制系统 悬架系统还是以传统的形式存在,但在此基础上增加了由电 子控制的主动抗车身侧倾控制系统。悬架系统的刚度和阻尼设 计可以重新优化,加强汽车的舒适性和其它动态性能。
在转弯时降低车身的侧倾,改进汽车的操纵稳定性; 降低由侧倾引起的翻车事故; 增强乘坐舒适性; 即使在正常直线行驶时,使得路面对轮胎的垂直干扰得到隔
在悬架控制单元中,事先设定了一个目标控制参数σ,它是以汽
车行驶平顺性最优控制为目的设计的。汽车行驶时,安装在车身
上的加速度传感器产生的车身振动加速度信号经整形放大后输入
ECU,ECU随即计算出当前车身振动加速度的均方根值σi,并与设 定的目标参数比较,根据比较结果输出控制信号:
(1)如果是 i ,控制器不输出调整悬架阻尼控制信号。
Gq

g

2
1 1 2


4
22
2 相对动载荷对路面不平度的幅频特性

1
fd q
2 1 2
悬架动挠度对路面不平度的幅频特性
2. 主动与半主动悬架的车身车轮二自由度模型
主动悬架一般用液压缸作为主动力发生器,代替悬 架的弹簧和减振器,由外部高压液体提供能源,用 传感器测量系统运动的状态信号,回馈到电控单元, 然后由电控单元发出指令控制力发生器,产生主动 控制力作用于振动系统,构成闭环控制。半主动悬 架的核心部分是采用可调阻尼减振器,其控制逻辑 有的和主动悬架类似的闭环,也有根据车速等参数 进行开环控制的,它消耗的全部能量只用来驱动控 制阀,故耗能很低。
特点: 1).因为调解阻尼仅消耗能量,不需要外加能量源,所以为减少执 行组件所需的功率,主要采用调节减振器的阻尼系数法,只需提 供调节控制阀、控制器和回馈调节器所消耗的较小功率即可-优点 2).可以根据路面的激励和车身的响应对悬架的阻尼系数进行自适 应调整,使车身的振动被控制在某个范围之内-优点 3). 半主动悬架是无源控制,故汽车在转向、起动、制动等工况 时不能对悬架刚度和阻尼系数进行有效的控制 -缺点
m2 z2 m1z1 K
K(z2 (z1 z2
z1 ) )K
0 t z1
0
三个振动响应量对 q 的幅频特性(三个参数尽可能小) γ-刚度比
λ-频率比
ζ-阻尼比
1
z2 q


1

4

2
2

2
车身加速度对路面不平度的幅频特性
1
Fd
skyhook 又译称 “天蓬”
阻尼
groundhook
“空钩”控制半主动悬架又分为两种
1)开关式“空钩”控制可切换阻尼悬架
当 z2 z2 z1 0
当 z2 z2 z1 0
“on”状态
“off”状态
阻尼力 F Con z2 z1
Con— on状态可切换阻 尼减振器的阻尼系数
汽车电控悬架系统
讲授内容 1. 电控悬架系统的作用和分类 (了解) 2. 汽车悬架振动的基本模型 (掌握) 3. 电控悬架系统结构和工作原理 (掌握) 4. 电控悬架系统的控制方法 (了解) 5. 车身高度调节系统 (了解)
一、电控悬架系统的作用和分类
定义:悬架是车架(或承载式车身)与车桥(或车轮) 之间的所有传力连接装置的总称。
质心的横轴y的转动惯量为 I y ,簧载质量通过悬架与车
轴、车轮相连接。车轮和车轴构成的非簧载质量即车 轮质量为 m1。车轮再通过具有一定弹性和阻尼的轮胎 支承在不平的路面上。在讨论汽车平顺性时,这一三 维模型的车身质量主要考虑垂直、俯仰、侧倾3个自由 度,4个车轮质量主要考虑4个垂直自由度,一共7个自 由度。
被动悬架:弹簧刚度 K 和减振器阻尼系数 C 在
设计时一旦选定后,使用过程中参数不改变的悬架
不足:
弹簧、减振器和轮胎的综合特性确定了汽车的行 驶平顺性和操纵稳定性。但是,机械装置的基本 规律指出:良好的行驶性能和良好的操纵性能在 使用定刚度弹簧和定阻尼减振器的传统悬架系统 中不能同时满足。
汽车对悬架的理想要求: 由于汽车行驶的平顺性和操纵稳定性是衡量悬架性 能好坏的主要指针,所以理想的悬架应在不同的使 用条件下具有不同的弹簧刚度和减震器阻尼,这样 既能满足行驶平顺性要求又能满足操纵稳定性要求。
(2)如果是 i
(3)如果是 i
,控制器输出增大悬架阻尼控制信号。
,控制器输出减小悬架阻尼控制信号。
有“空钩”和“地钩”两种控制方式。以“空钩”为例进 行讨论:
“空钩”控制时,根据悬架的相对速度z1 z2
和车身的绝对加速度 z 的符号来切换阻尼设置。
功能特点:
1) 有源控制
2) 当汽车载荷、行驶速度、路面附着状况等行驶条件发生 变化时,能自动调整悬架系统的刚度和阻尼系数(包括整 体调整和单轮调整),从而同时满足汽车行驶平顺性和操 纵稳定性等各方面的性能要求
3) 可根据车速的变化控制车身的高度 AUDI A8主动悬架动画演示 BENZ S 魔术车身视频 BMW 7主动悬架
实时采集悬架速 度信号
控制器
判 断 电 磁 阀 通 断
电磁阀工作状态
2. 主动悬架
又称全主动悬架,是一种有源控制,具有做功能力的悬架,它需 要外加能量源
组成:产生力和转矩的主动作用器(液压缸、气缸、伺服电动机、 电磁铁等)、测量组件(加速度、位移和力传感器等)和反馈控 制器等
在控制系统中,车身和车轮的振动是通过装在四个悬架上的位移 传感器测得的。有的系统也在每个车轮位置装有加速度传感器, 测量非簧载质量的垂直振动。系统中附加的传感器包括方向盘转 角。系统也可与ABS系统或VSC系统进行一体化。
Ceq —连续可调阻尼器的等效阻尼系数。
电控悬架用传感器
1) 车速传感器 车速传感器用来测定车速,一般常用的有舌簧开关式 车速传感器,磁阻组件式车速传感器等。
2) 转角传感器 转角传感器用于检测转向盘的中间位置、转动方向、 转动角度和转动速度。在电子控制悬架中,电子控制 装置根据车速传感器信号和转角传感器信号,判断汽 车转向时侧向力的大小,从而控制车身的侧倾。
合集下载

电控悬架

电控悬架

2、进行自诊断的方法






在进行电控悬架故障自诊断测试时 ,根据汽车制造厂家 及车型的不同,可采用以下不同的方法: (1)专用诊断开关法 有些汽车装有按钮式诊断开关,按下或旋转专用开关, 即可进入故障自诊断测试状态,进行故障代码的读取。 (2)加速踏板法 有的汽车在规定的时间内,将加速踏板连续踩下5次, 即可使电控悬架进入故障自诊断状态。 (3)点火开关法 有的汽车在将点火开关进行“ON-OFF-ON-OFF-ON” 一次,即可使电控悬架进入故障自诊断状态。如美国克 莱斯勒公司生产的电控悬架就采用这种方法。
4、 悬架控制执行器

悬架控制执行器的功 用是调节减振器的阻 尼力和弹簧的刚度。 采用空气弹簧的悬架, 空气弹簧与减振器为 并联形式,如图所示。
空气弹簧和减震器

悬架控制执行器安装在空气弹簧与减振器总 成的上部、由驱动电机、传动齿轮、小齿轮 和 两根输出轴组成,其外形如图所示。
电控悬架执行器


凌志LS400乘用车悬架控制开关由LRC开关和高 度控制开关组成。两开关都装在中央控制板的、靠 近驾驶座换档杆指示灯处。 LRC开关用于选择减振 器和空气弹簧的工作模式(NORMAL AUTO)或 (SPORT AUTO);高度控制开关用于选择所车 身高度(NORMAL或HIGH)。 LRC开关还可以 选择悬架的刚度和阻尼力。
二 、电控空气悬架的组成及工作原理 Electroni-controlled Air Suspension (ECAS)

功用: 可以根据路面和车辆的运动情况,主动的调节悬架系 统的刚度、减震器阻尼系数、车身高度和姿态。 组成: 电控空气悬架主要有电控系统和空气悬架系统和执行 器三部分组成。 1电控系统 控制单元ECU、高度控制传感器、转向传感器、节气 门位置传感器、车速传感器、悬架控制开关等 2空气悬架系统 空气压缩机、空气弹簧、阻力力可调减振器等 3执行器 悬架控制执行器、高度控制阀等。

电控悬架

电控悬架

电控悬架5.4.1 悬架基础汽车悬架系统包括弹性元件,减振器(有时不恰当地称为“振动吸收器”),以及各种将车轮与车架连接起来的连接件组成。

汽车悬架系统的作用是尽可能多的吸收由路面不平经车轮传给车身的振动。

同时车胎必须保持与路面接触,使汽车时时刻刻都能够被控制。

这样就使车身的振动最小化,提高了舒适性,稳定性和安全性。

对汽车性能两个基本的主观评价是舒适性和操作性。

舒适性是指由路面不平引起的车身振动。

操作性是指车身对发生紧急运动如拐弯和制动时的性能表现。

舒适性和操作性是由弹性元件和减振器的特性共同决定的。

不过,机械的基本规则指出单一弹簧刚度和阻尼器阻尼不能同时满足好的舒适性和好的操作性。

比如,好的舒适性要求能使车轮能在不平道路上有很多垂直运动的软弹簧。

另一方面,好的稳定性要求有硬弹簧和大的阻尼特性来抑制车身的振动,比如拐弯时侧倾,制动点头和加速后仰。

因此悬架设计不可避免地要采用“舒适性和操作性兼顾的折中方案”,舒适性和操作性针对个人要求相互取舍来获得最佳的折中方案。

5.4.2 电子悬架控制系统典型的电子控制悬架系统是在普通悬架上加了几个部件组成的。

典型的电子悬架控制系统如图5-26所示。

图5-26中控制系统的结构是一般结构并不代表任何已经生产的车的系统。

这套系统包括车速传感器,转向输入传感器,车轮总成与车身/底盘的相对运动,加速惯性力和横摆角速度。

在需要时给减振器和压缩机输出以电子信号对空气弹簧进行控制。

或许最重要的部件是计算机,这可以用计算机中输入了各种各样的传感器监测到的信号来解释,这些信号是汽车高度,俯仰,侧倾,车轮转速,汽车拐弯速度。

最简单的电子控制系统仅能维持单个的水平离地间隙,抑制由于行李而使尾部变低的趋势。

系统对四轮高度调整使车身降低离地间隙来减少在高速时的空气阻力以提高燃油经济性。

对于越野汽车,那些系统可以使车身变高以提高在坏路上的通过性。

控制器的典型形式是一个微处理器或基于微处理器的数字控制器。

电控悬架名词解释

电控悬架名词解释

电控悬架名词解释电控悬架,这听起来是不是有点高大上?其实啊,就像是给汽车装上了一个超级智能的“弹簧腿”。

咱先说说普通的悬架,就好比人的腿,就是个简单的支撑结构。

普通悬架呢,它的弹性系数是固定的,遇到不同的路况就有点“一根筋”。

比如说走在坑洼的土路上,就会颠得厉害;在平坦的公路上呢,也不会有什么特别的感觉。

这就像一个人穿着普通的鞋子,不管是爬山还是走在平地上,脚感都没什么变化。

可电控悬架就不一样喽。

它就像是一个聪明伶俐的小助手,时刻在调整汽车的“腿”。

这个电控悬架系统里面啊,有各种各样的传感器,这些传感器就像是汽车的小耳朵和小眼睛,能够敏锐地感知路面的情况。

比如说,当汽车行驶到一个小坑前面的时候,传感器就像提前看到了陷阱一样,迅速把这个信息传给控制系统。

控制系统就像汽车的大脑,接到消息后,马上就调整悬架的硬度或者高度。

如果是个小坑洼,它可能就稍微让悬架变软一点,这样汽车开过去的时候,就不会“咯噔”一下那么颠,就像人穿着有弹性的鞋子轻轻跳过小坑一样,坐在车里的人就感觉很平稳,很舒服。

再打个比方,假如汽车在高速行驶的时候,就像人在跑步冲刺。

这时候,电控悬架就会把汽车的底盘降低,让汽车的重心更低,就像跑步的人把身体压低来减少风阻一样。

这样一来,汽车在高速行驶的时候就会更加稳定,不容易发飘。

要是在过弯的时候呢,电控悬架又会让外侧的悬架变硬,内侧的悬架变软,这就好比人在转弯的时候,外侧的腿用力支撑,内侧的腿稍微弯曲调整重心,这样汽车就能很顺畅地转过弯来,而不会有那种要翻车的感觉。

还有一种情况呢,当汽车要停车或者起步的时候,电控悬架也会发挥它的作用。

停车的时候,它可以让车身保持水平,就像一个人稳稳地站着一样。

起步的时候,它可以根据发动机的动力输出和路面的摩擦力,调整悬架的状态,让汽车能够平稳地启动,不会出现那种突然一冲一冲的情况。

电控悬架的好处可多了去了。

它能让汽车在不同的路况下都有很好的行驶性能,不管是在城市的柏油马路上,还是在乡村的泥泞小路上,都能应对自如。

电控悬架结构原理与检修课件

电控悬架结构原理与检修课件
洁和紧固。
软件更新或刷新
对于控制单元软件故障 ,应进行软件更新或刷
新。
05
电控悬架维护与保 养建议
定期检查项目
01
检查电控悬架的传感器 、执行器和电子控制单 元是否正常工作,确保 系统无故障。
02
检查电控悬架的减震器 是否正常工作,无泄漏 或异常磨损。
03
检查电控悬架的悬挂臂 和摆臂是否正常,无变 形或损坏。
功能
提供更好的操控稳定性、乘坐舒适性 和车辆安全性能。
分类与组成
分类
主动式电控悬架和被动式电控悬架。主动式电控悬架能够主动调节悬挂系统的 刚度和阻尼,而被动式电控悬架则通过调节减震器阻尼来改善悬挂性能。
组成
电控悬架主要由传感器、电子控制单元(ECU)、执行机构等组成。传感器负 责监测车辆状态和行驶条件,ECU根据传感器信号计算出最佳的悬挂系统参数 ,并通过执行机构调节悬挂系统的工作状态。
在使用过程中,如发现电控悬架系统故障,应及时进行 检查和维修,以免影响车辆的行驶安全。
THANKS
感谢您的观看
执行元件更换
如发现执行元件故障或损坏,应进行更换,并重 新进行系统配置和校准。
04
电控悬架故障诊断 与排除
常见故障类型与原因
传感器故障
由于传感器老化、损坏或受到 干扰,导致信号传输错误。
执行机构故障
由于执行机构内部元件损坏、 卡滞或电气故障,导致悬架动 作无法正常执行。
控制单元故障
由于控制单元内部元件损坏、 软件故障或电源问题,导致控 制单元无法正常工作。
传感器类型
检查传感器类型,如加速 度传感器、转向盘角传感 器等,了解其工作原理和 信号输出方式。
传感器校准

电子控制悬架系统PPT课件

电子控制悬架系统PPT课件

2.按照控制方式分
按照控制方式分不同,汽车悬架系统通常分为传统被动式悬 架(Passive Suspension)、半主动式悬架(semi-active suspension)、主动式悬架(Active Suspension)三类。
其中半主动式又分为有级半主动式(阻尼力有级可调)
和无级半主动式(阻尼力连续可调)两种;主动式悬架根据
图5-13 空气弹簧的刚度为“软”
.
21
当空气阀转到如图5-14所示的位置时,主、副气室的气 体通道被关闭,主、副气室之间的气体不能相互流动,此时 的空气弹簧只有主气室的气体参加工作,空气弹簧的刚度为 “硬”。
图5-14 空气弹簧的刚度为“硬”
主气室是可变容积的,在它的下部有一个可伸展的隔膜,
压缩空气进入主气室可升高悬架高度,反之使悬架下降。车
雪铁龙C5液压式可调悬架结构示意图 1-纵向横梁;2-球体;
. 3-上三角叉臂;4-支杆;5-长纵臂 8
通过增减液压油的方式实现车身高度的升或降,也就是 根据车速和路况自动调整离地间隙,从而提高汽车的平顺性 和操纵稳定性。
雪铁龙C5液压式可调悬架在车上的布置
采用液压式可调悬架的代表车型有雪铁龙C5、雪铁龙
. 传统的汽车悬架(麦弗逊式前悬架) 5
5.2.1 电控悬架系统的组成和控制形式
电子控制汽车悬架系统主要由(车高、转向角、加速度、 路况预测)传感器、ECU、悬架控制执行器等组成。
1.空气式可调悬架
空气式可调悬架是指利用空气压缩机形成压缩空气,并 通过压缩空气来调节汽车底盘的离地间隙一种悬架。
一般装备空气式可调悬架的车型在前轮和后轮的附近都 设有离地距离传感器,按离地距离传感器的输出信号,行车 电脑判断出车身高度的变化,再控制空气压缩机和排气阀门, 使弹簧自动压缩或伸长,从而起到减振的效果。

简述电控悬架的作用和工作原理

简述电控悬架的作用和工作原理

简述电控悬架的作用和工作原理电控悬架是一种利用电子技术控制弹簧刚度和减震器阻尼的悬挂系统,主要用于汽车、船舶等交通工具的制造和修理。

本文将简述电控悬架的作用和工作原理。

一、电控悬架的作用电控悬架的主要作用是可以根据车辆的不同状态和行驶条件,自动调整弹簧刚度和减震器阻尼,以达到最佳的悬挂效果。

具体来说,它可以通过传感器采集车辆的数据,分析车辆的状态,如车速、转向角度、车轮转速等,然后根据这些数据计算出所需的弹簧刚度和减震器阻尼,从而实现对悬挂系统的自动控制。

电控悬架的作用还包括提高车辆的舒适性和安全性。

由于它可以根据车辆的不同状态和行驶条件自动调整悬挂系统,使得车辆在行驶时感觉更加平稳舒适,同时也提高了车辆的安全性能。

二、电控悬架的工作原理电控悬架的工作原理主要涉及两个主要部分:传感器和控制系统。

1. 传感器传感器是电控悬架系统中的重要组成部分,它可以通过采集车辆的数据,将车辆的状态信息传递给控制系统。

传感器通常包括车速传感器、转向角度传感器、车轮转速传感器等。

2. 控制系统控制系统是电控悬架的核心部分,它根据传感器采集到的数据,分析车辆的状态,然后根据计算出的参数对悬挂系统进行自动控制。

控制系统通常由微控制器、计算机、传感器、执行器等组成。

控制系统根据传感器采集到的数据,分析车辆的状态,然后根据计算出的参数对悬挂系统进行自动控制。

具体来说,它可以通过调整弹簧刚度、减震器阻尼等参数,使得车辆在行驶时感觉更加平稳舒适,同时也提高了车辆的安全性能。

三、总结综上所述,电控悬架是一种利用电子技术控制弹簧刚度和减震器阻尼的悬挂系统,主要用于汽车、船舶等交通工具的制造和修理。

它可以通过传感器采集车辆的数据,分析车辆的状态,然后根据计算出的参数对悬挂系统进行自动控制,从而实现最佳的悬挂效果。

汽车底盘电控技术-5-电控悬架系统

使弹簧刚度和减振阻尼变成“硬”状态。该 项控制能抑制汽车加速时后仰,使汽车的姿 势变化减至最小
使弹簧刚度变成“硬”状态和使减振阻尼变 成“中”状态。该项控制能改善汽车高速行驶时 的稳定性和操纵性
弹簧刚度和减振阻尼控制
不平整道路 控制
颠动控制
使弹簧刚度和减振阻尼视需要变成“中”或“ 软”状态,以抑制汽车车身在悬架上下跳动, 改善汽车在不平坦道路上行驶时的乘坐舒适 性
光电耦合元件的状态与车高的对照表
车高
1
光电耦合元件的状态
2
3
车高范围
计算结果
4
OFF
OFF
ON
OFF
15
过高

OFF
OFF
ON
ON
14
ON
OFF
ON
ON
13
ON
OFF
ON
OFF
12

ON
OFF
OFF
OFF
11
ON
OFF
OFF
ON
10
ON
ON
OFF
ON
9
普通
ON
ON
OFF
OFF
8
ON
ON
ON
OFF
一般原理:
利用传感器(包括开关)检测汽车行驶时路面的状况和车 身的状态,输入ECU后进行处理,然后通过驱动电路控制 悬架系统的执行器动作,完成悬架特性参数的调整。
二、传感器的结构与工作原理
转向盘转角传感器
传感器位置
加速度传感器
车身高度传感器 加速度传感器
车身高度传感器
1、转向盘转角传感器
【作用】检测转向盘的中间位置、转动方向、转向角 度和转动角度。以判断转向时侧向力的大小和方向, 以控制车身的侧倾。

简述电控悬架的作用和工作原理

简述电控悬架的作用和工作原理电控悬架作为汽车悬架系统的重要组成部分,其作用是通过电子控制单元(ECU)控制悬架系统的工作,以实现对车辆悬架系统的调节和控制。

电控悬架的工作原理是通过传感器感知车辆的运动状态和路面情况,并将这些信息传输给ECU,然后ECU根据预设的控制策略,通过控制执行器调节悬架系统的工作状态,以提高车辆的悬挂稳定性、操控性和乘坐舒适性。

电控悬架的作用主要有以下几个方面:1. 提高悬挂稳定性:电控悬架可以根据车辆的运动状态和路面情况实时调节悬架系统的刚度和阻尼,以提高车辆的悬挂稳定性。

当车辆在高速行驶或急转弯时,悬架系统可以自动增加刚度和阻尼,减小车身的侧倾和俯仰,提高车辆的稳定性和操控性。

2. 提高悬挂舒适性:电控悬架可以根据路面情况调节悬架系统的刚度和阻尼,以提高乘坐舒适性。

当车辆行驶在崎岖不平的路面上时,悬架系统可以自动降低刚度和阻尼,减小车身对路面的冲击和震动,提供更舒适的乘坐体验。

3. 优化悬挂性能:电控悬架可以根据不同的驾驶模式和需求,调节悬架系统的工作状态,以优化悬挂性能。

例如,在运动模式下,悬架系统可以提供更高的刚度和阻尼,以提供更好的操控性和车辆响应;在舒适模式下,悬架系统可以提供较低的刚度和阻尼,以提供更好的乘坐舒适性。

电控悬架的工作原理是基于车辆动力学原理和控制理论。

首先,通过传感器感知车辆的运动状态和路面情况,比如车身加速度、车轮位置和车轮加速度等。

然后,将这些信息传输给ECU,ECU根据预设的控制策略,通过控制执行器调节悬架系统的工作状态。

在控制执行器方面,电控悬架通常采用液压执行器或电动执行器。

对于液压执行器,通过控制液体的流动和压力来调节悬架系统的刚度和阻尼。

而对于电动执行器,通过控制电机的转动和位置来调节悬架系统的刚度和阻尼。

在控制策略方面,电控悬架通常采用PID控制器或模糊控制器等。

PID控制器通过比较当前状态和预设状态的偏差,计算出控制信号,使悬架系统逐渐趋近于预设状态。

电控悬架原理与维修

电控悬架原理与维修一、功用1. 什么是电控悬架简称EMS(Electronic Modulated Suspension)。

普通悬架基础上的电子控制系统。

2. 功用在不同的使用条件下具有不同的弹簧刚度和减振器阻尼力,既满足平顺性的要求又满足操纵稳定性的要求二、组成电控悬架由传感器、电子控制单元和执行器三部分组成。

传感器:车身加速度传感器、车身高度传感器、车速传感器、方向盘转角传感器、节气门位置传感器车门传感器。

电子控制单元:ECU执行器:电磁阀、步进电机、气泵电机。

三、1. 悬架刚度的调节是由步进电机带动气阀转动,改变主、副气室之间通路的大小,从而改变刚度。

气阀处于高刚度位置时,大小气体通路全部被封住,主、副气室的气体不能相互流动,可压缩的气体容积最小,悬架处于高刚度状态。

如果气阀顺时针转60°,气阀将大气体通路打开,两气室之间的气体流量大,参加工作的气体容积增大,悬架悬架处于低刚度状态。

如果气阀逆时针转60°,气阀将小气体通路打开,两气室之间的气体流量小,参加工作的气体容积减小大,悬架处于中刚度状态。

2. 阻尼的调节转动调节杆,使转阀转动,转阀上的阻尼孔分别处于开闭状态,改变阻尼孔的节流面积,实现阻尼大小的调节。

四、电控悬架的控制功能1.车速与路面感应控制当车速高时,提高弹簧刚度和减振器阻尼力,以提高汽车高速行驶时的操纵稳定性。

当前轮遇到突起时,减小后轮悬架弹簧刚度和减振器阻尼力,以减小车身的振动和冲击。

当路面差时,提高弹簧刚度和减振器阻尼力,以抑制车身的振动。

2.车身姿态控制转向时侧倾控制:急转向时,提高弹簧刚度和减振器阻尼力,以抑制车身的侧倾。

制动时点头控制:紧急制动时,提高弹簧刚度和减振器阻尼力,以抑制车身的点头。

加速时后坐控制:急加速时,提高弹簧刚度和减振器阻尼力,以抑制车身的后坐。

四、电控悬架的控制功能1.车速与路面感应控制当车速高时,提高弹簧刚度和减振器阻尼力,以提高汽车高速行驶时的操纵稳定性。

电控悬架

高度控制阀有4个,安装在空气管和 空气弹簧气室之间,控制压缩空气的 通断。
器三部分组成。 1电控系统 控制单元ECU、高度控制传感器、转向传感器、节气
门位置传感器、车速传感器、悬架控制开关等 2空气悬架系统 空气压缩机、空气弹簧、阻力力可调减振器等 3执行器 悬架控制执行器、高度控制阀等。
电控空气悬架工作原理:
电控空气悬架的控制系统功用
1.根据汽车行驶状况,由模式选择(LRC) 开关、车速传感器、转向传感器、制动灯 开关等部件获得的信息传递给悬架ECU,
三、主要零部件及工作原理
1、悬架控制开关(模式选择开关)
凌志LS400乘用车悬架控制开关由LRC开关和高 度控制开关组成。两开关都装在中央控制板的、靠 近驾驶座换档杆指示灯处。 LRC开关用于选择减振 器和空气弹簧的工作模式(NORMAL AUTO)或 (SPORT AUTO);高度控制开关用于选择所车 身高度(NORMAL或HIGH)。 LRC开关向传感器
转向传感器安装在转向轴上,它的功用是检 测转弯方向和转向角度。
转向传感器的外壳固定在转向轴主管上, 壳内有两对遮光器,每对遮光器有1个发光 二极管和1个光敏晶体管。沿圆周方向开有 等距离槽的圆盘压装在转向轴上, 圆盘处 于发光二极管和光敏晶体管之间。
转向传感器的工作原理与车高传感器的工作原理

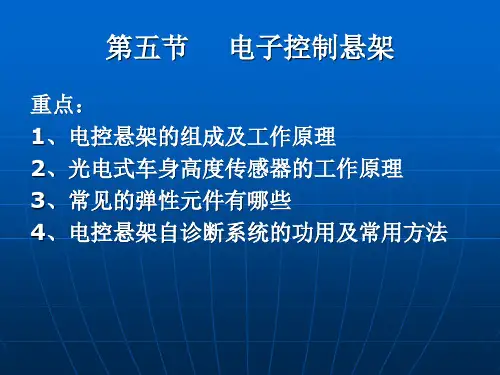

第五节 电子控制悬架
重点: 1、电控悬架的组成及工作原理 2、光电式车身高度传感器的工作原理 3、常见的弹性元件有哪些 4、电控悬架自诊断系统的功用及常用方法
一、悬架的分类
主动悬架:其结构参数如:减振器阻尼力 、 弹簧刚度、车身高度等可随路面情况可变 化。这种调节需要动力源。
被动悬架:其结构参数不能主动适应在不 同路面上遇到的情况。传统的悬架属于被 动式。
