ArcGIS10.2 学习课程——3.数据转换
中国信息化高级技术培训中心欢迎你
Page 19
ArcGIS到MapGIS
注记可通过MIF做中间格式
中国信息化高级技术培训中心欢迎你
Page 20
问题解决
mapgis转shp，有属性丢失？
Page 33
3.3 CAD导入ArcGIS
1）直接加载CAD，右键:数据->导出数据 2）快速导入工具
中国信息化高级技术培训中心欢迎你
Page 34
直接加载CAD，右键:数据->导出数据
矢量：数据->导出数据
中国信息化高级技术培训中心欢迎你
Page 35
直接加载CAD，右键:数据->导出数据
中国信息化高级技术培训中心欢迎你
1、mapgis->mif->ArcGIS
2、图件和属性数据分别转，要转换的mapGIS文件 的属性用mapGIS软件中的“属性库管理”功能模 块导出成“*.dbf”格式；
Page 21
转换模型
中国信息化高级技术培训中心欢迎你
Page 22
批量转换
中国信息化高级技术培训中心欢迎你
中国信息化高级技术培训中心欢迎你
Page 28
注意事项一
1、安装需要单独安装
中国信息化高级技术培训中心欢迎你
Page 29
注意事项二 扩展模板，必须选择上
中国信息化高级技术培训中心欢迎你
Page 30
注意事项三
中国信息化高级技术培训中心欢迎你
注意转换，目录一定不好有汉字，目录中不要有空 格
图层名不要使用汉字
ArcGIS栅格数据与矢量数据的转换

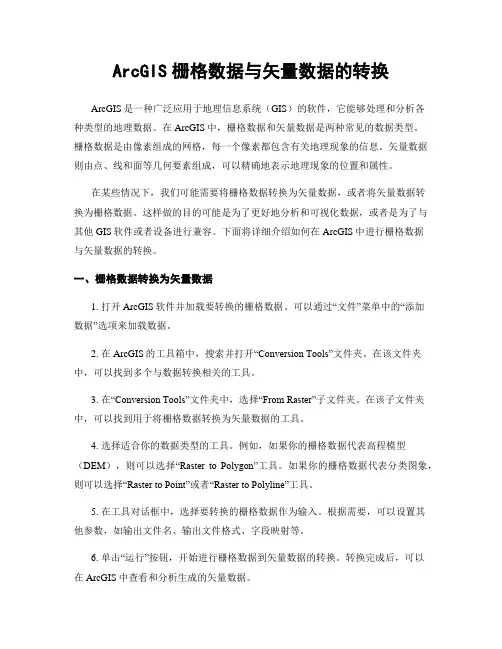

ArcGIS栅格数据与矢量数据的转换ArcGIS是一种广泛应用于地理信息系统（GIS）的软件，它能够处理和分析各种类型的地理数据。
在ArcGIS中，栅格数据和矢量数据是两种常见的数据类型。
栅格数据是由像素组成的网格，每一个像素都包含有关地理现象的信息。
矢量数据则由点、线和面等几何要素组成，可以精确地表示地理现象的位置和属性。
在某些情况下，我们可能需要将栅格数据转换为矢量数据，或者将矢量数据转换为栅格数据。
这样做的目的可能是为了更好地分析和可视化数据，或者是为了与其他GIS软件或者设备进行兼容。
下面将详细介绍如何在ArcGIS中进行栅格数据与矢量数据的转换。
一、栅格数据转换为矢量数据1. 打开ArcGIS软件并加载要转换的栅格数据。
可以通过“文件”菜单中的“添加数据”选项来加载数据。
2. 在ArcGIS的工具箱中，搜索并打开“Conversion Tools”文件夹。
在该文件夹中，可以找到多个与数据转换相关的工具。
3. 在“Conversion Tools”文件夹中，选择“From Raster”子文件夹。
在该子文件夹中，可以找到用于将栅格数据转换为矢量数据的工具。
4. 选择适合你的数据类型的工具。
例如，如果你的栅格数据代表高程模型（DEM），则可以选择“Raster to Polygon”工具。
如果你的栅格数据代表分类图象，则可以选择“Raster to Point”或者“Raster to Polyline”工具。
5. 在工具对话框中，选择要转换的栅格数据作为输入。
根据需要，可以设置其他参数，如输出文件名、输出文件格式、字段映射等。
6. 单击“运行”按钮，开始进行栅格数据到矢量数据的转换。
转换完成后，可以在ArcGIS中查看和分析生成的矢量数据。
二、矢量数据转换为栅格数据1. 打开ArcGIS软件并加载要转换的矢量数据。
可以通过“文件”菜单中的“添加数据”选项来加载数据。
2. 在ArcGIS的工具箱中，搜索并打开“Conversion Tools”文件夹。
ArcGIS实验操作(二)-数据格式转换
2.点击 3.选择ArcToolbox/Conversion Tools/To Coverage,双 击选择Feature Class To Coverage,在Input Feature classes中输入wyork文件，Output Coverage中输入相应的储存路径。详见下图：
选择该按钮，自定义 储存路径及文件名
ArcGIS实验操作（二）
数据格式转换
要求： 1.将data/shools文件下的wyork和wyschools两 个shapefile格式的文件转为coverage格式文 件。 2.将data文件下的railways.e00、roads.e00文 件转为coverage文件
将wyork 和wyschools两个shapefile格式的文 件转为coverage格式文件： 实现步骤： 1.打开ArcMap，添加wyschools和wyork两个 shapefile文件。
4.数据处理完毕，出现如下对话框，说明已经 成功将shapefile格式文件转为coverage格式 文件，则将其关闭。
5.同上对wyschools进行数据格式转换。 6.打开ArcCatalog，查看转换后的Coverage图 层
将e00文件转为coverage 1.选择ArcToolbox/Coverage Tools/To Coverage，双击Import Form Intchagnge File中输入 Railways.00文件。 3.在Output Dataset选择文件路径和定义文件 名 4.同上对roads.e00进行文件转化。
5。在Arcmap或ArcCatolog中打开查看新生成 的图层，如下图：
几种常用GIS软件之间的数据转换方法
几种常用GIS软件之间的数据转换方法在GIS领域中，常用的软件包括ArcGIS、QGIS、GRASS GIS等。
这些软件之间的数据格式不同，需要进行数据转换，以便在不同的软件之间进行数据交换和分析。
下面介绍几种常用的GIS软件之间的数据转换方法。
1. 数据导出和导入：最常用的数据转换方法是通过导出和导入功能来完成。
例如，在ArcGIS中可以将数据以不同的格式导出，如Shapefile、GeoPackage、GML等，然后在其他软件中导入这些数据。
类似地，在QGIS和GRASS GIS中也可以进行数据导出和导入操作。
2. 标准格式转换：很多GIS软件支持常见的标准格式，如Shapefile、GeoJSON、KML等。
通过将数据先转换成这些标准格式，然后在不同的软件中进行导入，可以实现跨软件的数据转换。
例如，可以将ArcGIS中的数据转换成Shapefile格式，然后在QGIS中打开。
3. 第三方插件和工具：有些GIS软件提供了第三方插件和工具，可以方便地进行数据转换。
例如，QGIS中有很多插件，如GDAL插件、GMSH 插件等，可以实现不同格式数据的转换。
在ArcGIS中，可以使用Data Interoperability扩展来处理不同格式的数据转换。
4. 数据库连接：一些GIS软件支持连接数据库，可以将数据库中的数据直接导入到软件中。
例如，在ArcGIS中可以连接Oracle、SQL Server等数据库，然后将数据导入到软件中进行分析。
类似地，在QGIS 和GRASS GIS中也可以连接数据库进行数据导入。
5. 在线数据服务：一些GIS软件支持通过在线数据服务访问和导入数据。
例如，QGIS中可以通过WMS、WFS等协议直接访问在线地图服务，将在线地图数据导入到软件中。
类似地，在ArcGIS中也可以通过ArcGIS Online访问在线数据服务。
6. 自定义脚本和程序：如果以上方法无法满足需求，也可以使用自定义脚本和程序来进行数据转换。
ArcGIS_10入门培训四数据转换
ArcGIS自身的矢量数据有SHP、GeodataBase （file，mdb，和数据库），EOO. ① SHP和GeoDatabase转换 ② EOO转换
1.1 SHP和GeoDatabase转换
Shp转GeoDatabase ① ArcCatalog右键导 出 注意要首先建立 geodatabase
三、图面元素识别、 距离量算、查询、 定位
a、点击工具条中的识别 键按钮，就会弹跳出识别对话 框，在识别范围一栏选择所需 识别图层，在点击此图层要素， 就会显示出该要素的元素特性。 b、点击工具条中相对应的工 具就可对工程文件进行距离量 算、查询、定位
四、批量或单个转换为shap 格式文件
①打开工具箱 转换工具 file(此为批量转换) 转换为shap
2.3转到面层
有以下几种方法
① 闭合的线，可以通过复制，粘贴生成面 ② 在编辑时，目标图层是线层，选中面对象使用拓扑 中构造面工具会自动处理拓扑
③ Arctoolbox中（要素转面）Feature To Polygon
要素转面(Feature To Polygon)
线转面的属性是通过（label）点实 现 线层：\6convert\shpgeodatabase\ 省级行政线.shp 点层：\6convert\shpgeodatabase\ 省级行政点.shp
②、装入文件后在界面内单击鼠标右键选择复位窗口，使导入数据出现 在界面上，然后存储转换后的文件。如右图：
ArcGIS 数据转mapgis的基本操作
点击确定
ArcGIS 数据转mapgis的基本操作
根据线属性所对应的线型、颜 色等选择，按确定即可。
五、ArcGIS和其他数据格式转换
1、Mapinfo和ArcGIS转化 2、CAD和ArcGIS转换 使用ArcGIS转换优点 ArcGIS可以直接打开各种数据 内置FME，实现各种数据转换 使用ArcGIS可以一体化处理
ArcGIS栅格数据与矢量数据的转换
ArcGIS栅格数据与矢量数据的转换ArcGIS是一款功能强大的地理信息系统软件，它支持栅格数据和矢量数据的转换。
栅格数据是由像素组成的网格，适用于描述连续的表面，如高程、气候等。
矢量数据则是由点、线、面等几何元素组成的，适用于描述离散的实体，如道路、建筑物等。
在某些情况下，我们需要将栅格数据转换为矢量数据，或者将矢量数据转换为栅格数据，以满足特定的分析或可视化需求。
栅格数据转换为矢量数据：1. 打开ArcGIS软件，并加载栅格数据。
可以通过点击"添加数据"按钮或者拖拽文件到地图窗口来实现。
2. 在ArcToolbox中找到"Conversion Tools"文件夹，然后展开"From Raster"子文件夹。
3. 选择"Raster to Polygon"工具，双击打开该工具。
4. 在工具对话框中，选择要转换的栅格数据作为输入。
5. 指定输出的矢量数据的保存位置和名称。
6. 可选地，可以设置一些参数，如阈值、简化等，以控制转换的精度和输出结果的大小。
7. 点击"OK"按钮，开始执行转换。
8. 转换完成后，可以在地图窗口中看到生成的矢量数据。
矢量数据转换为栅格数据：1. 打开ArcGIS软件，并加载矢量数据。
可以通过点击"添加数据"按钮或者拖拽文件到地图窗口来实现。
2. 在ArcToolbox中找到"Conversion Tools"文件夹，然后展开"To Raster"子文件夹。
3. 选择"Polygon to Raster"工具，双击打开该工具。
4. 在工具对话框中，选择要转换的矢量数据作为输入。
5. 指定输出的栅格数据的保存位置和名称。
6. 可选地，可以设置一些参数，如栅格单元大小、像元类型等，以控制转换的精度和输出结果的大小。
ArcGIS 10入门培训二GIS的坐标系统及坐标转换(个人根据资料汇总而成)
不同基准面坐标的转换
主要是:三参数和七参数法。 个别4参数
三参数转换含义 X平移，Y平移，Z平移 （如果区域范围不 大，最远点间的距离不大于30Km（经验值）） 四参数转换含义,见右图-----> 七参数转换含义 3个平移因子（X平移，Y平移，Z平移）， 3个旋转因子（X旋转，Y旋转，Z旋转），一 个比例因子（也叫尺度变化K）。
平面坐标范围，以标准分幅为例
平面坐标:坐标X，Y（在ArcGIS中），X在前，Y在后, X坐标不 加带号，是六位，加带号是八位, Y是七位（纬度大于10）
GIS中查看已有的坐标系 统 地理坐标系:GCS_WGS_1984，
GCS_Xian_1980 GCS_Beijing_1954 都是以GCS开头 投影坐标系: 和坐标系的文件一致，详细 部分， detail有向东偏移量 ，500公里，是不加带号，大 于500公里，前两位为带号
中国经纬度范围
中国经纬度范围 最东端 东经135度2分30秒 黑龙江和乌苏里江交汇处 最西端 东经73度40分 帕米尔高原乌兹别里山口（乌恰县） 最南端 北纬3度52分 南沙群岛曾母暗沙 最北端 北纬53度33分 漠河以北黑龙江主航道（漠河县）2日本朝 鲜韩国 经度为73~ 135，3度为25带-45带， 6度带 13（对应中央经线为75度）-23（对应中央经线为135度） 纬度为3度-53度
带号和中央经线的计算公式
1、3度带 中央经线 L0=3*n 带号n:=L0/3 2、6度带 中央经线经度L0的计算公式为:L0=(6n-3) 带号n:=(L0+3)/6 总之：中央经线和带号只和经线有关，与纬度纬度， 经度在地球上表现为东西方向。
