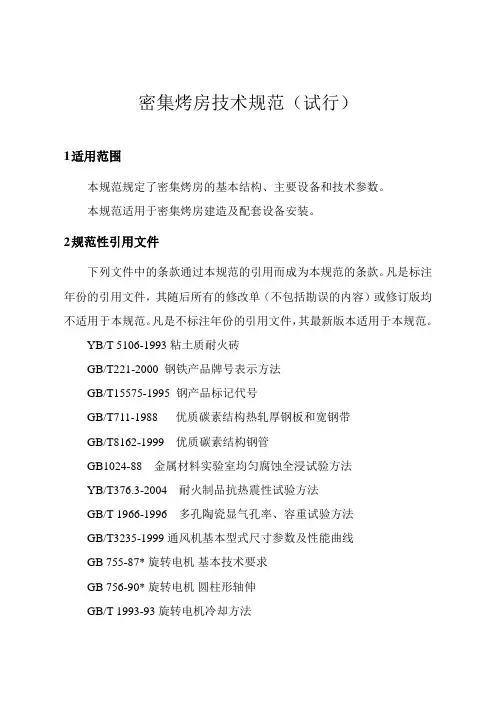

密集烤房技术规范试行
密集烤房技术规范（试行）1适用范围本规范规定了密集烤房的基本结构、主要设备和技术参数。
本规范适用于密集烤房建造及配套设备安装。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是标注年份的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
凡是不标注年份的引用文件，其最新版本适用于本规范。
YB/T 5106-1993粘土质耐火砖GB/T221-2000 钢铁产品牌号表示方法GB/T15575-1995 钢产品标记代号GB/T711-1988 优质碳素结构热轧厚钢板和宽钢带GB/T8162-1999 优质碳素结构钢管GB1024-88 金属材料实验室均匀腐蚀全浸试验方法YB/T376.3-2004 耐火制品抗热震性试验方法GB/T 1966-1996多孔陶瓷显气孔率、容重试验方法GB/T3235-1999 通风机基本型式尺寸参数及性能曲线GB 755-87* 旋转电机基本技术要求GB 756-90* 旋转电机圆柱形轴伸GB/T 1993-93 旋转电机冷却方法GB 4826-84* 电机功率等级GB 12665-90* 电机在一般环境条件下使用的湿热试验要求GB 1032-85* 三相异步电动机试验方法GB 9651-88* 单相异步电动机试验方法GB/T2658-1995 小型交流风机通用技术条件GB/T7345-1994 控制微电机基本技术要求GB/T18211-2000微电机安全通用要求GB/T 4588.3-2002 印制板的设计和使用GB5226.1-2002 机械安全机械电气设备第1部分：通用技术条件的规定GB 5013.1-1997额定电压450/750V及以下橡皮绝缘电缆第1部分：一般要求的规定GB4208-93外壳防护等级（IP）GB/T 11918-2001工业用插头插座和耦合器第1部分：通用要求的规定3术语3.1密集烤房密集烘烤加工烟叶的专用设备，基本结构包括装烟室和热风室，主要设备包括供热设备、通风排湿设备、温湿度控制设备。
密集烤房技术要求规范
密集烤房技术要求规范密集烤房是一种用来加工一些材料或产品的高温设备，需要严格遵守技术要求和规范。
下面是关于密集烤房技术要求规范的一些详细介绍，供参考。
1.燃料选择：密集烤房通常使用煤炭、油料或天然气作为燃料供应。
使用燃料时，必须选择适当的燃料种类，并采取合理的燃烧方式，以确保高效、安全、环保的生产。
2.通风系统：密集烤房需要配备合适的通风系统，以确保热空气的流动，并排出烟尘、废气等有害物质。
通风系统还可以控制烤房内的温度、湿度和氧气含量，为材料或产品的烘烤提供适宜的环境条件。
3.温度控制：密集烤房需要精确控制烤房内的温度，以实现对材料或产品的精确加热。
可以使用温度传感器和自动控制系统来监测和调节烤房内的温度，以保证温度在要求范围内稳定。
4.安全保护：密集烤房操作时必须重视安全保护措施。
包括但不限于灭火设备、烟雾报警器、自动断电开关等，以防止火灾和其他事故的发生，并确保工作人员的人身安全。
5.设备维护：密集烤房设备需要定期进行维护和检修，以确保设备的正常运行和寿命。
维护包括但不限于设备清洁、易损件更换、设备调试等工作。
6.电气系统：密集烤房的电气系统需要满足国家电气安全标准，采用专业的设计和施工。
电气线路及开关设备应保持良好的绝缘性能和可靠性。
7.环境保护：密集烤房要求坚持绿色环保，减少环境污染。
可以通过安装废气处理设备、烟尘过滤器等手段，减少废气排放和烟尘产生，保护大气和周围环境。
8.热损失控制：密集烤房需要采取措施，减少热能的损失。
可以采用良好的保温材料和隔热措施，以减少热量的散失，并提高能源利用率。
9.操作规范：密集烤房需要制定和执行操作规范，明确工作流程、安全操作要求和注意事项等，以确保操作的安全性、稳定性和高效性。
10.质量控制：密集烤房需要建立严格的质量控制体系，对产品进行检验和测试，保证产品的质量符合要求。
可以采用先进的仪器设备和检测方法，提高产品的质量可靠性和稳定性。
以上是关于密集烤房技术要求规范的一些介绍。
密集烤房散叶烘烤操作规程
调整升温速度，防止没有达到充分变黄的烟叶回青，使没有达到变黄要求的烟叶继续变黄（即：黄烟等青烟），防止升温过快导致烟叶挂灰；防止掉温烤坏烟叶。
第八步
1、调整目标干球温度至48℃，保持目标湿球温度36—37℃；2、逐步加大烧火，缓慢升温，延长烘烤时间达6小时以上；3、可调速循环风机保持高速运转。
同层烟叶成熟度基本一致，炕内装烟密度均匀。
杜绝形成过大空隙，杜绝不装满炕烘烤。
第三步 点火
1、关闭门窗；2、将炉灶内火烧燃；3、烤房温度达到29—32℃时封火稳温；3、打开自控设备和循环风机，关闭灰坑门；4、循环风机为可调速时，调整风机转速为低速。
低温使底层（下降式为顶层）烟叶叶尖约10cm左右发软。
底层（下降式为顶层）烟叶达到黄片青筋
防止硬黄和变黄程度不够、干燥不均匀。
第六步
1、调整目标干球温度至42℃，保持湿球温度36—37℃，2、拨火升温，接近目标温度时封火稳温；3、循环风机为可调速时，调整循环风机为高速运转。
底层（下降式为顶层）烟叶达到主脉发白发软
第七步
1、调整目标干球温度至45℃（或46℃），保持目标湿球温度36—37℃，设定升温速度为2—3小时升温1℃；2、逐步加大烧火，达到目标温度时适当延长烘烤时间（稳温）；3、循环风机为可调速时，调整风机转速为高速。
全炕烟叶主脉全干
烤房温度达到60℃以前，防止湿球温度超过40℃导致烟叶焖红；烤房温度超过60℃以后，防止湿球温度超过43℃导致烟叶焖红；防止烤房温度超过68℃导致烟叶烤红。
第十二步
1、调整目标干球温度至68℃，调整目标湿球温度至41-42℃；2、加大烧火，加强升温，烤房温度达到68℃时稳温，延长烘烤时间；3、可调速风机保持中高速运转。
最新密集式烤房技术标准修订
回风口 (mm)
与装烟室等宽或略小 ,高 350 ～ 500 。开设在装烟室与热风室隔墙上部 上升式 )或下部 (气流下降式 )。
(气流
回风道 (mm) 排湿口 (m 2 )
与装烟室等宽 ,高 350 ～ 500 。位于装烟室最上部 (气流上升式 )或底部 (气流下 降式 )。 总面积 0.5 以上。在装烟室墙体侧面适当位置开设 ,装排湿窗。
3.8 温湿度控制设备 用于监测、显示和调控烟叶烘烤过程工艺条件的专用设备
湿度传感器、控制主机和执行器。经过对供热和通风排湿的调控 烘烤自动控制。
,包括温 ,实现
3.9 编烟装置 采用手工或机械编烟 ,有烟竿、烟夹、散叶装置等形式。
4 基本结构与技术参数 4.1 装烟室
包括墙体、房顶、门、观察窗、热风进风口、热风进风道、回风 口、回风道、排湿口、分风坡或分风装置、内置挂烟架、编烟装置 等。可单体、双体或多体组合建造。建造技术及主要技术参数见表 1。
3.2 装烟室 挂 (放 )置烟叶的空间 ,设有装烟架等装置 ,在与热风室相连接的隔墙
上部和下部开设通风口与热风室连通。 3.3 热风室
安装供热设备的空间 ,内置火炉和换热器并在适当的位置安装风 机。设有通风口与装烟室连通 ,风机运行时向装烟室输送热空气。 3.4 气流上升式
装烟室内空气由下向上运动与烟叶进行湿热交换。 3.5 气流下降式
GB/T711-1988 优质碳素结构热轧厚钢板和宽钢带
GB/T8162-1999 优质碳素结构钢管
1 2020 年 5 月 29 日
文档仅供参考
GB1024-88 金属材料实验室均匀腐蚀全浸试验方法 YB/T376.3- 耐火制品抗热震性试验方法 GB/T 1966-1996 多孔陶瓷显气孔率、容重试验方法 GB/T3235-1999 通风机基本型式尺寸参数及性能曲线 GB 755-87* 旋转电机 基本技术要求 GB 756-90* 旋转电机 圆柱形轴伸 GB/T 1993-93 旋转电机冷却方法 GB 4826-84* 电机功率等级 GB 12665-90* 电机在一般环境条件下使用的湿热试验要求 GB 1032-85* 三相异步电动机试验方法 GB 9651-88* 单相异步电动机试验方法 GB 1236- 工业通风机用标准化风道进行性能试验 GB/T2658-1995 小型交流风机通用技术条件 GB/T7345-1994 控制微电机基本技术要求 GB/T18211- 微电机安全通用要求 GB/T 4588.3- 印制板的设计和使用 GB5226.1- 机械安全 机械电气设备第 1 部分 :通用技术条件的规定 GB 5013.1-1997 额定电压 450/750V 及以下橡皮绝缘电缆第 1 部分 : 一般要求的规定 GB4208-93 外壳防护等级 (IP)
密集烤房稻谷烘干器的研制与应用
密集烤房稻谷烘干器的研制与应用作者：詹吉平卢雨沈少君杜超凡陈钰童旭华邱志丹王鑫陈郑盟来源：《农学学报》2019年第03期摘要：为了充分发挥烤烟房非烘烤时期的作用，提高其闲置利用率，增加烟农收入，本研究利用原有密集烤房的结构和功能，通过研制的密集烤房稻谷烘干器开展稻谷烘干试验。
结果表明：使用密集烤房稻谷烘干器较人工晒谷可以有效提升干燥率，占地面積小，干燥过程所需时长显著降低，烘干成本显著低于人工晒谷;烘干后的稻谷质量较人工晒谷有所提升，发芽率达95%以上，与人工晒谷无明显差异;采用密集烤房烘干稻谷，每烤次可烘稻谷5000kg以上，烘干成本约为0.07元/kg，与人工晒干成本0.23元/kg相比，节约成本达160元/t以上，平均降本1200元/hm2左右。
关键词：密集烤房;稻谷;烘干器;研制;应用中图分类号：S572 文献标志码：A 论文编号：cjas18120007Rice Drying Apparatus for Bulk Curing Barn： Development and ApplicationZhan Jiping， Lu Yu， Shen Shaojun， Du Chaofan， Chen Yu， Tong Xuhua， Qiu Zhidan， Wang Xin， Chen Zhengmeng（Longyan Tobacco Company of Fujian， Longyan 364000， Fujian， China）Abstract： The paper aims to give a full play to the role of tobacco curing barn during the non-baking period，improve its utilization， and increase the income of tobacco farmers. Using the structure and function of the original bulk curing barn， we carried out the rice drying experiment through the developed drying apparatus ofbulk curing barn. The results showed that： compared with manual tedding of rice， the drying rate of the bulkcuring bam could be effectively improved， and its requiring area was small， its requiring time was significantly reduced and the cost of drying was obvious cut; the quality of rice grain after drying was higher than that ofmanual tedding， and the germination rate could reach more than 95%， showing no significant difference with that of the manual tedding; drying rice by bulk curing barn had a roasting capacity of more than 5000 kg eachtime， the drying cost was about 0.07 yuan/kg; compared with the manual tedding 0.23yuan/kg， the cost saving was up to 160 yuan/t， and the average cost reduction was about 1200 yuan/hm2.Keywords： Bulk Curing Barn; Rice; Drying Apparatus; Development; Application0 引言烟草是中国的主要经济作物之一，密集烤房是烟叶调制的主要设备[1]。
密集型烤房烘烤操作技术
密集型烤房烘烤操作技术一、密集型烤房的设计原理1.烤房的布局：要保证烘烤设备的紧凑布局，烤房之间的间隙要尽可能小。
采用密集型布局可以减少热量散失和能源消耗。
2.热量回收利用：密集型烤房通常采用热量回收系统，将热源排出的废气通过热交换器回收再利用，提高能源利用率。
3.空气流通设计：密集型烤房需要有一个良好的空气流通系统，以保证热量均匀分布。
通常采用风机或通风设备，通过强制对流的方式，使热空气均匀分布到每个烤房，提高烘烤效率。
二、密集型烤房的操作技术1.调整烤房的通风设备：密集型烤房需要有一个合理的通风设备，可以根据物料的烘烤要求调整通风设备的风速和风量。
通风设备的作用是将热空气均匀分布到每个烤房，以达到均匀烘烤的效果。
2.控制烤房的温度和湿度：密集型烤房可以采用温湿度控制系统，根据物料的烘烤需求，调整烤房的温度和湿度。
温度和湿度的控制对于保证产品质量和烘烤效果非常重要。
3.调整烤房的烘烤时间：密集型烤房的烘烤时间可以根据物料的烘烤要求进行调整。
一般来说，烘烤时间越长，产品的烘烤效果越好，但是也会增加能源消耗。
因此，需要根据不同物料的烘烤要求和能源成本进行权衡，确定适当的烘烤时间。
4.定期维护和清洁：密集型烤房在使用过程中需要定期进行维护和清洁，以保证设备的正常运行和烘烤效果。
维护和清洁工作包括检查通风设备的运行情况，清洁烤炉的内部和外部，及时更换损坏的设备部件等。
三、密集型烤房的注意事项在使用密集型烤房进行烘烤操作时，需要注意以下几个问题：1.安全问题：密集型烤房涉及到高温和电气设备，需要注意安全操作，避免发生事故。
2.烘烤质量：密集型烤房可以提高烘烤效率，但也会增加烘烤负荷。
需要根据物料的烘烤要求和设备能力进行合理的搭配，以保证产品的烘烤质量。
3.能源消耗：密集型烤房在提高烘烤效率的同时也会增加能源消耗。
需要根据能源成本和烘烤需求进行合理的选择和调整，以达到节能减排的目的。
4.环境污染：密集型烤房通常会产生废气和废热，可能会对环境造成一定的污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
密集烤房技术规范（试行）
（修订稿）
1适用范围
本规范规定了密集烤房的基本结构、主要设备和技术参数。
本规范适用于密集烤房建造及配套设备安装。
2规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是标注年份的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
凡是不标注年份的引用文件，其最新版本适用于本规范。
不锈钢棒的化学成分
碳素结构钢
优质碳素结构钢
粘土质耐火砖
钢铁产品牌号表示方法
钢产品标记代号
优质碳素结构热轧厚钢板和宽钢带
优质碳素结构钢管
金属材料实验室均匀腐蚀全浸实验方法
耐火制品抗热震性实验方法
多孔陶瓷显气孔率、容重实验方法
通风机基本型式尺寸参数及性能曲线
*旋转电机基本技术要求
*旋转电机圆柱形轴伸
旋转电机冷却方法
*电机功率等级
*电机在一般环境条件下使用的湿热实验要求
*三相异步电动机实验方法
*单相异步电动机实验方法
工业通风机用标准化风道进行性能实验
小型交流风机通用技术条件
控制微电机基本技术要求
微电机安全通用要求
印制板的设计和使用
机械安全机械电气设备第部分：通用技术条件的规定
额定电压及以下橡皮绝缘电缆第部分：一般要求的规定
外壳防护等级（）
工业用插头插座和耦合器第部分：通用要求的规定
3术语
3.1密集烤房
密集烘烤加工烟叶的专用设备，基本结构包括装烟室和热风室，主要设备包括供热设备、通风排湿设备、温湿度控制设备。
基本特征是装烟密
度为普通烤房的倍以上，强制通风，热风循环，温湿度自动控制。
按气流方向分为气流上升式和气流下降式。
3.2装烟室
挂（放）置烟叶的空间，设有装烟架等装置，在与热风室相连接的隔墙上部和下部开设通风口与热风室连通。
3.3热风室
安装供热设备的空间，内置火炉和换热器并在适当的位置安装风机。
设有通风口与装烟室连通，风机运行时向装烟室输送热空气。
3.4气流上升式
装烟室内空气由下向上运动与烟叶进行湿热交换。
3.5气流下降式
装烟室内空气由上向下运动与烟叶进行湿热交换。
3.6供热设备
热空气发生装置，包括火炉和换热器，按烟叶烘烤工艺要求加热空气。
3.7通风排湿设备
推动热空气从热风室向装烟室运动，实现烤房内外空气交换，维持装烟室内空气适宜湿度的装置。
包括循环风机及排湿装置。
3.8温湿度控制设备
用于监测、显示和调控烟叶烘烤过程工艺条件的专用设备，包括温湿度传感器、控制主机和执行器。
通过对供热和通风排湿的调控，实现烘烤自动控制。
3.9编烟装置
采用手工或机械编烟，有烟竿、烟夹、散叶装置等形式。
4基本结构与技术参数
装烟室
包括墙体、房顶、门、观察窗、热风进风口、热风进风道、回风口、回风道、排湿口、分风坡或分风装置、内置挂烟架、编烟装置等。
可单体、双体或多体组合建造。
建造技术及主要技术参数见表。
热风室
包括墙体、房顶、维修门、冷风进风口、灰坑(助燃风道)和烟囱。
建造技术及主要技术参数见表。
5供热设备与技术参数
5.1主要功能发生供给烟叶烘烤过程所需热量。
5.2主要技术参数
5.2.1供热量以上。
5.2.2供热设备换热效率自然对流换热效率达到以上，强制对流（风量16000m3时）换热效率达到以上。
烘烤温度在～48℃时，烟囱出烟口温度低于160℃。
5.2.3总换热面积金属材料总换热面积≥8m2；非金属材料总换热面积≥15m2。
5.2.4燃烧效率以上，燃烧完全。
5.2.5炉膛容量隧道式型煤火炉炉膛容量0.8m3以上；散煤火炉炉膛容量.32m3以上，炉膛高度700mm以上（炉栅中部至炉顶）。
自动加煤的炉膛容量设计需满足烘烤需求。
5.2.6炉门大小以加煤、开关方便为宜。
炉口高度适宜，方便加煤和除灰。
炉门与炉框采用插销连接，坚固灵活，关闭严密。
5.2.7换热器圆形管状结构，横向或竖向排列方式。
横向排列时，换热管与挂烟梁方向垂直；竖向排列时，立式管须加扰流器或多排结构。
与火炉炉顶出火口连通配套，接口连接严密，不漏烟气。
在换热管两端均须设计清灰装置，拆装方便，操作简单。
密封性能满
足多次拆装要求。
5.2.8设备使用寿命年以上。
材质要求
火炉包括炉壁、炉顶、炉门等。
5.3.1.1炉壁限定选用下列材料之一:
（）耐火材料。
耐火温度达到900℃以上。
耐火砖符合标准。
禁用普通砖。
（）钢。
厚度4mm以上，须加厚度30mm以上耐火材料内衬，外表面须做防腐处理。
内衬应坚固不易脱落。
5.3.1.2炉顶限定选用下列材料之一:
（）不锈钢。
厚度2.5mm以上。
有承重或承压时须加强筋。
（）钢。
厚度4mm以上。
外表面须做防腐处理。
（）。
厚度4mm以上。
外表面须做防腐处理。
（）耐候钢。
厚度5mm以上。
外表面须做防腐处理。
（）铸铁。
厚度8mm以上。
（）非金属材料。
厚度60mm以上，按照标准测定热疲劳性能，微裂纹面密度< 0.05mm。
组织较均匀、无连续疏松或空洞结构。
致密度采用标准测定，显气孔率≤。
材料外侧传热系数≥，材料内侧传热系数≥。
5.3.1.3炉门（含门框）限定选用下列材料之一：
（）不锈钢。
厚度2.5mm以上。
（）钢。
厚度4mm以上。
外表面须做防腐处理。
（）耐候钢。
厚度5mm以上。
外表面须做防腐处理。
（）。
厚度4mm以上。
外表面须做防腐处理。
（）钢。
厚度6mm以上。
外表面须做防腐处理。
选用上述材料时，采用内层扣板设计，内加30mm以上隔热保温内衬。
（）灰口铸铁。
厚度8mm以上。
限隧道式型煤炉膛使用。
5.3.2换热管（含火箱）限定选用下列材料之一:
5.3.2金属材料
（）不锈钢。
厚度1.5mm以上。
（）不锈钢。
厚度3mm以上。
（）钢。
厚度4mm以上。
外表面须做防腐处理。
散煤做燃料时，横排式换热管管径不低于，竖排式不低于159mm。
5.3.2非金属材料。
按照标准测定热疲劳性能，微裂纹面密度< 0.07mm。
组织较均匀、无连续疏松或空洞结构。
致密度采用标准测定，显气孔率≤。
材料外侧传热系数≥，材料内侧传热系数≥。
5.3.2新型材料。
经指定检测单位检测，测试结果合格。
6通风排湿设备与技术参数
主要功能推动装烟室内空气运动及内外空气交换，保持适宜温湿度。
主要技术参数及设备要求
6.2.1循环风机轴流风机台，型号号或号，符合、、*、*、／等标准。
6.2.2总供风量18000m3以上。
效率大于。
6.2.3风机风压全压～，静压不低于。
润滑油滴点温度≥180℃。
6.2.4风机风叶机翼型高效叶片结构。
钢制钣金叶片厚度3mm以上，
不得采用铆接结构。
采用其它材料（铝合金或者高分子材料等）耐高温不低于120℃，满足强度要求。
6.2.5电机采用极变极变速三相电机或单相电机。
外置电机绝缘等级级，内置电机绝缘等级级。
符合*、*、*、*、、、等标准。
6.2.6电机电压或，允许波动±。
配备发电机等后备电源。
6.2.7电机功率以上。
耐高温高湿，具有风冷系统，防护等级以上，润滑油滴点温度≥180℃。
6.2.8优先采用内置电机结构风机。
内置电机电容耐温140℃以上，外置电机电容耐温大于70℃。
6.2.9三相电机要配置缺相保护。
鼓励使用变频器。
7温湿度控制设备与技术参数
7.1主要功能
7.1.1通过实时采集装烟室内干球和湿球温度传感器的值，控制循环风机、助燃风机、进风装置或排湿装置等执行器完成烘烤自动控制。
7.1.1.1循环风机控制根据装烟室温度和湿度需要，控制循环风机高速、低速或正反方向运转。
7.1.1.2供热和温度控制采用以下方式之一或组合方式：
（）助燃控制调节火炉助燃空气，控制燃烧过程。
（）进煤量控制控制火炉进煤量或向燃烧区推进过程。
（）排烟量控制调节烟囱排烟口面积，控制燃烧过程。
7.1.1.3进风排湿控制运用机械或机电装置，控制烤房的进风量和排湿量大小，满足湿度控制的要求。
