机械设计考试试题及答案汇总--【完整版】知识讲解
机械设计考试试题及答案汇总--【完整
版】

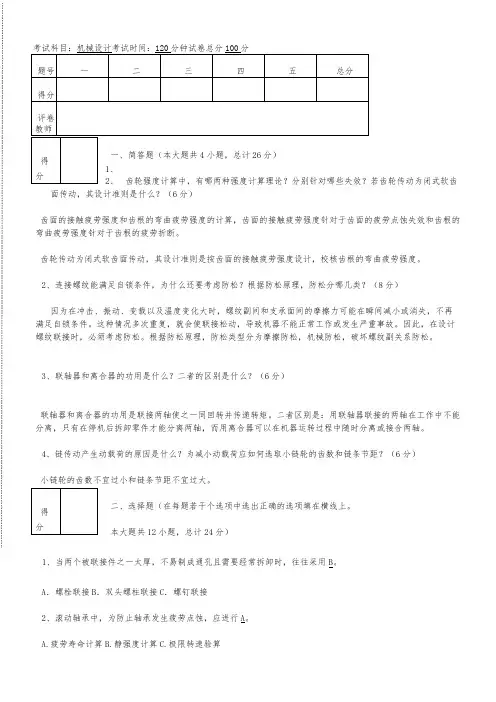

考试科目: 机
械 设 计 考试时间: 120分钟 试卷总分 100分
题号
一
二
三
四
五
总分
得分
评卷教师
一、简答题 (本大题共4小题,总计26分)
1、齿轮强度计算中,有哪两种强度计算理论?分别针对哪些失效?若齿轮传动为闭式软齿面传动,
其设计准则是什么? (6分)
齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算,齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。
齿轮传动为闭式软齿面传动,其设计准则是按齿面的接触疲劳强度设计,校核齿根的弯曲疲劳强度。
2、连接螺纹能满足自锁条件,为什么还要考虑防松?根据防松原理,防松分哪几类?(8分) 因为在冲击、振动、变载以及温度变化大时,螺纹副间和支承面间的摩擦力可能在瞬间减小或消失,不再满足自锁条件。这种情况多次重复,就会使联接松动,导致机器不能正常工作或发生严重事故。因此,在设计螺纹联接时,必须考虑防松。根据防松原理,防松类型分为摩擦防松,机械防松,破坏螺纹副关系防松。
3、联轴器和离合器的功用是什么?二者的区别是什么?(6分)
联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。二者区别是:用联轴器联接的两轴在工作中不能分离,只有在停机后拆卸零件才能分离两轴,而用离合器可以在机器运转过程中随时分离或接合两轴。
4、链传动产生动载荷的原因是什么?为减小动载荷应如何选取小链轮的齿数和链条节距?(6分)
小链轮的齿数不宜过小和链条节距不宜过大。
二、选择题 (在每题若干个选项中选出正确的选项填在横线上。 本大题共12小题,总计24分)
1、当两个被联接件之一太厚,不易制成通孔且需要经常拆卸时,往往采用 B 。 A .螺栓联接 B .双头螺柱联接 C .螺钉联接
2、滚动轴承中,为防止轴承发生疲劳点蚀,应进行 A 。 A. 疲劳寿命计算 B. 静强度计算 C. 极限转速验算
得分
得分
3、阿基米德蜗杆的 A 参数为标准值。 A. 轴面 B. 端面 C. 法面
4、一对相啮合的圆柱齿轮的Z 1<Z 2 , b 1>b 2,其齿面接触应力的大小为 A 。 A. σH1=σH2 B. σH1>σH2 C. σH1<σH2
5、V 带传动设计中,限制小带轮的最小直径主要是为了____B___。 A .使结构紧凑
B .限制弯曲应力
C .限制小带轮上的包角
D .保证带和带轮接触面间有足够摩
擦力
6、在齿轮抗弯强度的设计公式m
中,应代入_ C __。 A .
[]11
1
Fa Sa F Y Y σ B .
[]22
2
Fa Sa F Y Y σ C .
[]11
1
Fa Sa F Y Y σ与
[]22
2
Fa Sa F Y Y σ中大者 D .
[]11
1
Fa Sa F Y Y σ与
[]22
2
Fa Sa F Y Y σ中小者
7、链传动中,链节数常选偶数,是为了使链传动 B 。
A .工作平稳
B .避免过渡链节
C .链条与链轮磨损均匀 8、滑动轴承中,含油轴承是采用 B 材料制成的。 A .硬木 B .粉末冶金 C .塑料
9、承受预紧力F′的紧螺栓联接在受轴向工作拉力F 时,剩余预紧力为F″,其螺栓所受的总拉力Fo 为__ B 。 A .Fo =F 十F′ B .Fo =F 十F″ C .Fo =F′十F″
10、当键联接强度不足时可采用双键。使用两个平键时要求键 D 布置。 A .在同一条直线上 B .相隔90° C .相隔120° D .相隔180°
11、下列零件的失效中, C 不属于强度问题。
A .螺栓断裂
B .齿轮的齿面上发生疲劳点蚀
C .蜗杆轴产生过大的弯曲变形
D .滚动轴承套圈的滚道上被压出深的凹坑 12、带传动发生打滑总是___A____。 A .在小轮上先开始
B .在大轮上先开始
C .在两轮上同时开始
D .不定在哪轮先开始
三、分析题 (本大题共3小题,总计20分)
1. 如图所示,1、2是一对蜗杆蜗轮传动,3、4是一对斜齿轮传动。已知1为原动件,4为输出件,各轮转向如图所示。为了使中间轴上蜗轮2和斜齿轮3的轴向力互相抵消一部分, ⑴试确定1、2、3、4各轮的旋向;
⑵在图上标出2和3所受各力的方向。 (10分)
1、2、3轮左旋,4轮右旋
2、写出一维雷诺方程的表达式,说明油膜承载的必要条件,并指出图示四种情况,哪一种能够形成流体动压润滑油膜? (5分)
A .
B .
C .
D .
形成动力润滑的必要条件:
1)相对运动的两表面间必须形成楔形间隙;
2)被油膜分开的两表面须有一定的相对滑动速度,其方向应保证润滑油由大口进,从小口出; 3)润滑油须有一定的粘度,供油要充分。 B 能够形成流体动压润滑油膜
3、如图所示为带传动简图。轮1为主动轮。试问:
(1)带传动的主要失效形式有哪些?带传动工作时为什么出现弹性滑动现象?能否避免弹性滑动? (2)带传动工作时,带处于图中哪一点应力最大?最大应力σmax =? (5分)
带传动的主要失效形式有打滑和疲劳断裂。弹性滑动是由拉力差引起的,(只要传递圆周力,必然会产生弹性滑动)。弹性滑动是正常的工作现象,不可避免。
图中A 点应力最大,
306h
h h x p
-=??ηυ1
1max
b c σσσσ++=
四、计算题 (本大题共2小题,总计20分)
1、某轴由一对代号为30212的圆锥滚子轴承支承,其基本额定动载荷C = 97.8 kN 。轴承受径向力Fr1= 6000N ,Fr2 =16500N 。轴的转速 n =500 r/min ,轴上有轴向力F A = 3000 N ,方向如图。轴承的其它参数见附表。动载荷系数 f d = 1,温度系数f t = 1。
试:(1)说明轴承代号的意义;
(2)确定轴承的寿命。(以小时为单位) (14分)
解:3:轴承类型代号,圆锥滚子轴承;02:尺寸系列代号(0:宽度系列代号,2:直径系列代号);12:内径系列代号,内径为60mm ;公差等级为0级。
1)求内部派生轴向力S 1、S 2的大小方向
20005.126000211=?==
Y F S r N 55005.1216500222=?==Y F S r N
方向如图所示。 215000S N F S A <=+,1轴承被“压紧”,2轴承被“放松”。
2)求轴承所受的轴向力
=-=A a F S F 21 2500N 5500 22==S F a N , 3)轴承的当量动载荷
据:F a1/ F r1= 2500/6000 = 0.417>e = 0.40,得:X 1 = 0.4,Y 1 =1.5 P 1 = f d (X 1 F r1 + Y 1 F a1)= 0.4×6000 + 1.5×2500 = 6150 N 据:F a2/ F r2 = 5500/16500 = 0.33 <e ,得:X 2 = 1,Y 2 = 0 P 2 = f d (X 2 F r2 + Y 2 F a2) = 16500 N
P 2>P 1,用 P 2 计算轴承寿命。
4)计算轴承寿命
=?
?
? ????=??? ??=106610165009780050060106010εP C n L h 12562 h 2、一牵曳钩用2个M10(d 1=8.376mm)的普通螺栓固定于机体上,如图所示。已知接合面间摩擦系数 f =0.15,可靠性系数 K f =1.2,螺栓材料强度级别为6.6级,屈服极限σs =360MPa ,安全系数S =3。试计算该螺栓组连接允许的最大牵引力R max =?(6分)
得分
S
Fa/Fr
≤e Fa/Fr >e e Y
F r
2 X Y X Y 0.40
1
0.4
1.5
许用应力:360/3=120MPa 预紧力为 由公式
4*1.3*
[]
F
d σ≥
π 求出预紧力:F ′=5083.7N
最大牵引力与预紧力关系公式为 R K zm F f f ≥' 最大牵引力为R =1271N
五、改错题 (本题10分)
试分析如图所示轴系结构中的错误,并加以改正。(指出错误之处,并编上号,简述其错误原因,
并改正之。)(至少改正5处)
指出错误之处,并编上号,简述其错误原因(略)。 改正为:
得分
2011年机械设计试题及答案
一、填空题及选择填空题(27分,每空1分)
1.当动压润滑条件不具备,且边界膜遭破坏时,就会出现、和同时存在的现象,这种摩擦状态称为。
2. 一公称直径为d=16mm的螺纹副,螺纹头数n=2,螺距p=4mm, 螺纹中径d2=D2=14mm,牙侧角β=15o,螺纹副材料的当量摩擦系数
f ′ =0.08~0.10, 经计算该螺纹副自锁性要求。
a.满足
b. 不满足
3. 导向平键连接的主要失效形式是,设计时通过
限制来进行耐磨性计算;半圆键的缺点
是,所以主要适用于轴端。
4. 作为标准普通V带工作面的两侧面夹角为φ=40o,相应的V带轮轮槽的两侧面夹角则。
a.大于40o
b.小于40o
c. 等于40o。
5. 传动带所能传递的最大有效圆周力F max与、、
等因素有关,它们的值越大,F max就越大。
当传递的外载荷超过时,带在带
轮上发生打滑现象;而且在传动比大于1的情况下打滑总是先从小带轮上开始的,其原因是。
6. 齿轮传动的五种主要失效形式中,最严重、必须避免的失效形式是;软齿面闭式齿轮传动最主要的失效形式是;
高速重载齿轮传动易发生;轮齿的塑性变形常发生在
齿面材料较软、低速重载、频繁起动的传动中。
7. 下列齿轮参数中,对齿形系数Y F没有影响的是。
a. 齿数
b. 变位系数
c. 齿顶高系数
d. 压力角
e. 模数
8. 按国家标准GB/292-93规定,型号7212 C/DB轴承的类型为,宽度类型为,精度等级
为,公称接触角α = o。
9. 对于转动的滚动轴承,其主要失效形式是;对于不转动、低速或摆动的轴承,主要失效形
式是;对于高速轴承,
是其主要失效形式。
10. 滑动轴承一般由轴颈、轴瓦、轴承座三者组成,其失效形式主要是,主要发生在
上。
二、问答题(24分,每小题4分)
1. 齿向载荷分布系数Kβ的物理意义是什么?改善齿向载荷分布不均匀状况的措施有哪些?
2. 试述齿轮传动的设计准则。
3. 按在支撑轴上零件传递运动和动力时受到的载荷类型的不同,轴分为那几种类型?并分别举例说明。
4.给出滚动轴承的当量静载荷P0的定义。
5.同滚动轴承相比,液体摩擦滑动轴承有哪些特点?
6.在一些基本假设条件下,流体形成动压的必要条件是什么?
三、分析计算题(29分,第一小题19分,第二小题10分)
1.一重物匀速升降装置采用如图a所示的电机+圆柱蜗杆传动系统,已知蜗杆传动的模数m
=8mm,蜗杆头数及分度圆直径分别为z1=1、d1=80mm,蜗轮齿数z2=50,卷筒直径D=250mm。重物匀速升降的速度v=40m/min,最大载重量W为4kN,工况系数K A按1.0计,试分析、计算提升重物时的下列问题:
1)该装置以40m/min的速度匀速升起重物1m时,蜗杆应转多少转?并在图中标明蜗杆的转向、蜗轮轮齿旋向、节点位置处蜗杆及蜗轮的受力方向。(5分)
2)若蜗杆与蜗轮齿面间当量摩擦系数f ′= 0.18,该机构能否自锁?(2分)
3)若重物W=4kN,传动装置总的传动效率为η =0.5,试计算出电机的输出转矩T m应是多少?
(2分)
4)若蜗轮轴采用如图b所示的两个角接触轴承7209C支撑形式, L=100mm,蜗杆传动效率η1 = 0.7,卷筒、联轴器(连接蜗轮轴与卷筒轴)、蜗轮轴上轴承的效率合计为η2= 0.8,轴承7209 C的基本额定动载荷和基本额定静载荷分别为C = 29800N、C0 = 23800N, 其内部轴向力
S=0.4F r,径向载荷系数X和轴向载荷系数Y分别为0.44和1.36,f T=1.0,f P=1.5,试计算轴承II的寿命L h为多少小时?(10分)
2.图c所示为一托架,20kN的载荷作用在托架宽度方向的对称线上,用四个螺栓将托架连接在一钢制横梁上,螺栓的相对刚度为0.3,螺栓组连接采用普通螺栓连接形式,假设被连接件都不会被压溃、也不滑移,试计算:
1) 该螺栓组连接的接合面不出现间隙所需的螺栓预紧力F′至少应大于多少?(接合面的抗弯剖面
模量W=12.71×106mm3)(7分)
2)若受力最大螺栓处接合面间的残余预紧力F′′要保证6956N,计算该螺栓所需预紧力F′、所受的总拉力F0。(3分)
四、结构题(20分)
1.试说明实现轴上零件轴向固定的五种方法,并分别画出相应于各种轴向固定方法的结构图;画出模锻轮坯、腹板式大齿轮在转轴的轴端实现轴向固定与周向固定的结构图(要求齿轮也要画出来)。(12分)
2.图d和图e为凸缘联轴器的两个半联轴器的将两根轴连接起来的两种形式的部分结构,请将未画出的其余部分补全,成为完整的结构。(5分)
3. 现有成品一级标准圆柱齿轮减速器一台,输入轴与小齿轮采用普通平键连接,轴与小齿轮轮毂配合段轴颈直径d=40mm,该轴段长度l=58mm,键槽长L=50mm,小齿轮轮毂键槽深t1=3.3mm。为得到比现有减速器更大的减速比,现在需要重新设计、更换该减速器的齿轮。已知重新设计得到的齿轮模数m=3.0mm, 小齿轮齿顶圆直径d a1=69mm, 齿根圆直径d f1=55.5mm,齿宽b1=60mm,如果采用该小齿轮,试根据上述数据进行分析:该减速器的输入轴是否具有可以继续使用的可能性?(3分)
一、填空题及选择填空题(27分,每空1分)
1.当动压润滑条件不具备,且边界膜遭破坏时,就会出现流体摩擦、
边界摩擦和干摩擦同时存在的现象,这种摩擦状态称为混合摩擦。
2. 一公称直径为d=16mm的螺纹副,螺纹头数n=2,螺距p=4mm, 螺
纹中径d2=D2=14mm,牙侧角β=15o,螺纹副材料的当量摩擦系数
f′=0.08~0.10, 经计算该螺纹副 a 自锁性要求。 a.满足 b.不满足
3. 导向平键连接的主要失效形式是工作面的磨损,设计时通过
限制工作面间的压强来进行耐磨性计算;半圆键的缺点
是键槽对轴强度削弱较大,所以主要适用于轴端。
4. 作为标准普通V带工作面的两侧面夹角为φ=40o,相应的V带轮
轮槽的两侧面夹角则 b 。
a.大于40o
b.小于40o
c. 等于40o。
5. 传动带所能传递的最大有效圆周力F max与初拉力F0、带在小带轮
上的包角α1、带与带轮间的摩擦系数f等因素有关,它们的值越大,
F max就越大。当传递的外载荷超过最大有效圆周力下的承载能力
时,带在带轮上发生打滑现象;而且在传动比大于1的情况下,打
滑总是先从小带轮上开始的,其原因是带在小带轮上的包角小于
大带轮上的包角(或带在大带轮上的包角大于小带轮上的包角)。
6. 齿轮传动的五种主要失效形式中,最严重、必须避免的失效形式
是轮齿折断;软齿面闭式齿轮传动最主要的失效形式是齿面疲劳点
蚀;高速重载齿轮传动易发生热胶合;轮齿的塑性变形常发生在
齿面材料较软、低速重载、频繁起动的传动中。
7. 下列齿轮参数中,对齿形系数Y F没有影响的是 e 。
a. 齿数
b. 变位系数
c. 齿顶高系数
d. 压力角
e. 模数
8. 按国家标准GB/292-93规定,型号7212 C/DB轴承的类型为角接触球轴承,宽度类型为窄系列,
精度等级为 P0 ,公称接触角α = 15 o。
9. 对于转动的滚动轴承,其主要失效形式是疲劳点蚀, 对于不转动、低速或摆动的轴承,主要失效
形式是局部塑性变形 , 对于高速轴承,发热以至胶合是其主要失效形式。
10. 滑动轴承一般由轴颈、轴瓦、轴承座三者组成,其失效形式主要是胶合和磨损,主要发生在
轴瓦上。
二、问答题(24分,每小题4分)
1. 齿向载荷分布系数Kβ的物理意义是什么?改善齿向载荷分布不均匀状况的措施有哪些?
Kβ的物理意义——考虑沿齿宽方向载荷分布不均匀对轮齿应力的影响系数。(2分)
措施:(答出以下7点中3点以下者1分,答出3点以上者2分)
1) 齿轮的制造和安装精度↑
2) 轴、轴承及机体的刚度↑
3) 齿轮在轴上的布置——合理选择
4) 轮齿的宽度——设计时合理选择
5) 采用软齿面——通过跑合使载荷均匀
6) 硬齿面齿轮——将齿端修薄、或做成鼓形齿
7) 齿轮要布置在远离转矩输入端的位置。
2. 试述齿轮传动的设计准则
评分标准:以下4点各点1分
(1)软齿面闭式齿轮传动:通常先按齿面接触疲劳强度进行设计,然后校核齿根弯曲疲劳强度。
(2)硬齿面式齿轮传动:通常先按齿根弯曲疲劳强度进行设计,然后校核齿面接触疲劳强度。
(3)高速重载齿轮传动,还可能出现齿面胶合,故需校核齿面胶合强度。
(4)开式齿轮传动:目前多是按齿根弯曲疲劳强度进行设计,并考虑磨损的影响将模数适当增大(加大10~15%)。
3.按照轴所受载荷类型的不同,轴分为那几种类型?并分别举例说明。
评分标准:以下3点各点1分,举例正确合计1分。
(1)仅受弯矩M的轴——心轴,只起支撑零件作用,如自行车前轴。
(2)仅受转矩T的轴——传动轴,只传递运动和转矩不起支撑作用,如汽车后轮传动轴。
(3)既受弯矩又受转矩的轴——转轴,既起支撑又起传运动和转矩作用,如减速器的输出轴。4.给出滚动轴承的当量静载荷P0的定义。
当量静载荷是一个假想载荷,其作用方向与基本额定静负荷相同,而在当量静载荷作用下,轴承的受载最大滚动体与滚道接触处的塑性变形总量与实际载荷作用下的塑性变形总量相同。
(4分)
5.同滚动轴承相比,液体摩擦滑动轴承有哪些特点?
评分标准:以下6点中,答出1~2点2分,答出3~4点分3分,答出5~6点4分
1) 在高速重载下能正常工作,寿命长;
2) 精度高;滚动轴承工作一段时间后,旋转精度↓
3) 滑动轴承可以做成剖分式的—能满足特殊结构需要。如曲轴上的轴承;
4) 液体摩擦轴承具有很好的缓冲和阻尼作用,可以吸收震动,缓和冲击。
5) 滑动轴承的径向尺寸比滚动轴承的小。
6) 起动摩擦阻力较大。
6.在一些基本假设条件下,流体形成动压的必要条件是什么?
评分标准:答出1点2分,答出2点3分,答出3点4分
1) 流体必须流经收敛间隙,而且间隙倾角越大则产生的油膜压力越大。
2) 流体必须有足够的速度;
3) 流体必须是粘性流体。
三、分析计算题(29分,第一小题19分,第二小题10分)
1.一重物匀速升降装置采用如图a所示的电机+圆柱蜗杆传动系统,已知蜗杆传动的模数m
=8mm,蜗杆头数及分度圆直径分别为z1=1、d1=80mm,蜗轮齿数z2=50,卷筒直径D=250mm。重物匀速升降的速度v=40m/min,最大载重量W为4kN,工况系数K A按1.0计,试分析、计算提升重物时的下列问题:
1)该装置以40m/min的速度匀速升起重物1m时,蜗杆应转多少转?并在图中标明蜗杆的转
向、蜗轮轮齿旋向、节点位置处蜗杆及蜗轮的受力方向。(5分)
2)若蜗杆与蜗轮齿面间当量摩擦系数f ′= 0.18,该机构能否自锁?(2分)
3)若重物W=4kN,传动装置总的传动效率为η =0.5,试计算出电机的输出转矩T m应是多少?
(2分)
4)若蜗轮轴采用如图b所示的两个角接触轴承7209C支撑形式, L=100mm,蜗杆传动效率η1 = 0.7,卷筒、联轴器(连接蜗轮轴与卷筒轴)、蜗轮轴上轴承的效率合计为η2= 0.8,轴承7209 C的基本额定动载荷和基本额定静载荷分别为C = 29800N、C0 = 23800N, 其内部轴向力
S=0.4F r,径向载荷系数X和轴向载荷系数Y分别为0.44和1.36,f T=1.0,f P=1.5,试计算轴承II的寿命L h为多少小时?(10分)
1)蜗杆转:1*50/(3.14*D)=50/(3.14*0.25)=63.69(转) (1分)
蜗轮转速:40/(3.14*0.25)=50.96r/min
蜗杆转向(1分)、蜗轮轮齿旋向(1分)、蜗轮蜗杆受力分析方向如图所示(2分)。
2)写出公式得1分,结论正确得1分。
结论:该机构满足自锁性条件。
3)写出公式得1.5分,结论正确得0.5分。
4)公式、步骤都正确得9分(其中:轴承寿命计算公式占5分),计算结果正确得1分。
'
'
'
'
1
1
tan
tan
18
.0
tan
1.0
80
/8
1
/
tan
ρ
γ
ρ
γ
ρ
γ
<
∴
<
∴
=
=
=
?
=
=
f
d
m
z
Nmm
i
T
T
Nmm
D
W
T
T
kN
W
W
m
W
4
5
10
2
50
5.0
10
5
500000
2/
250
4000
2/
4
?
=
?
?
=
=
=
?
=
?
=
=
=
∑
η
卷筒
2.图c 所示为一托架,20kN 的载荷作用在托架宽度方向的对称线上,用四个螺栓将托架连接在一钢制横梁上,螺栓的相对刚度为0.3,螺栓组连接采用普通螺栓连接形式,假设被连接件都不会被压溃,试计算:
1) 该螺栓组连接的接合面不出现间隙所需的螺栓预紧力F′ 至少应大于多少?(接合面的抗弯剖面模量W=12.71×106mm 3)(7分)
2)若受力最大螺栓处接合面间的残余预紧力F′′ 要保证6956N , 计算该螺栓所需预紧力F ′ 、所受的总拉力F 0。(3分)
1)
(1)、螺栓组联接受力分析:将托架受力 情况分解成下图所示的受轴向载荷Q 和受倾覆力矩M 的两种基本螺栓组连接情况分别考虑。(2分)
(2)计算受力最大螺栓的工作载荷F :(1分) Q 使每个螺栓所受的轴向载荷均等,为)(50004
200001
N Z Q F ===
倾覆力矩M 使左侧两个螺栓工作拉力减小;使右侧两个螺栓工作拉力增加,其值为:
)(41.65935
.22745.2271062
64
1
2
max
2N l Ml F i i =???=
=
∑=
显然,轴线右侧两个螺栓所受轴向工作载荷最大,均为: )(41.1159321N F F F =+=
(3)根据接合面间不出现间隙条件确定螺栓所需的预紧力F ’:(4分)
预紧力F ’的大小应保证接合面在轴线右侧不能出现间隙,即:
2)若F’’=6956N,则:(3分)
四、结构题(20分)
1.试说明实现轴上零件轴向固定的五种方法,并分别画出相应于各种轴向固定方法的结构图;画出模锻轮坯、腹板式大齿轮在转轴的轴端实现轴向固定与周向固定的结构图(要求齿轮也要画出来)。(12分)
评分标准:轴向固定:五种方法每种方法各0.5分,每画对一种结构1分;齿轮(2.5分)在轴端实现周向固定(普通平键)(1分)和轴向固定(轴肩和轴端挡板)(1分)4.5分。
2.图d和图e为凸缘联轴器的两个半联轴器的将两根轴连接起来的两种形式的部分结构,请将未画出的其余部分补全,成为完整的结构。(5分)
3. 现有成品一级标准圆柱齿轮减速器一台,输入轴与小齿轮采用普通平键连接,轴与小齿轮轮毂配合段轴颈直径d =40mm ,该轴段长度l =58mm ,键槽长L =50mm,小齿轮轮毂键槽深t 1=3.3mm 。为得到比现有减速器更大的减速比,现在需要重新设计、更换齿轮。已知重新设计得到的齿轮模数m =3.0mm, 小齿轮齿顶圆直径d a1=69mm, 齿根圆直径d f1=55.5mm ,齿宽b 1=60mm ,如果采用该小齿轮,试根据上述数据进行分析:该减速器的输入轴是否具有可以继续使用的可能性?(3分) 标准答案:
该小齿轮能否做成齿轮与轴分开决定了这根输入轴能否继续被使用的首要条件:
结论:按着这根轴设计小齿轮轮毂结构必须做成齿轮与轴为一体的轴齿轮形式,因此,如果采用该小齿轮,原输入轴不能继续被使用,必须重新设计输入轴。
一、选择题:本题共10个小题,每小题2分,共20分,在每小题给出的四个选项中,只有一项是符合题目要求的。把所选项前的字母填在题后的括号内。
1.在一般工作条件下,齿面硬度HB ≤350的闭式齿轮传动,通常的主要失效形式为 【 】 A .轮齿疲劳折断 B. 齿面疲劳点蚀 C .齿面胶合 D. 齿面塑性变形 2.带传动在工作时产生弹性滑动,是由于 【 】 A .包角α太小 B. 初拉力F 0太小 C .紧边与松边拉力不等 D. 传动过载 3.在下列四种型号的滚动轴承中,只能承受径向载荷的是 【 】 A .6208 B. N208 C. 3208 D. 5208
4.下列四种螺纹中,自锁性能最好的是 【 】 A .粗牙普通螺纹 B.细牙普通螺纹 C .梯形螺纹 D.锯齿形螺纹
5.在润滑良好的条件下,为提高蜗杆传动的啮合效率,可采用的方法为 【 】 A .减小齿面滑动速度υs B. 减少蜗杆头数Z 1 C .增加蜗杆头数Z 1 D. 增大蜗杆直径系数q
)(5.735.25.2)(45.43.375.73.32
40
5.552
11mm m mm t d d e f =?=<=-=--=
--=
6.在圆柱形螺旋拉伸(压缩)弹簧中,弹簧指数C是指【】
A.弹簧外径与簧丝直径之比值 B.弹簧内径与簧丝直径之比值
C.弹簧自由高度与簧丝直径之比值 D.弹簧中径与簧丝直径之比值
7.普通平键接联采用两个键时,一般两键间的布置角度为【】
A.90° B. 120° C.135° D.180°
8.V带在减速传动过程中,带的最大应力发生在【】
A.V带离开大带轮处 B. V带绕上大带轮处 C.V带离开小带轮处 D. V带绕上小带轮处
9.对于普通螺栓联接,在拧紧螺母时,螺栓所受的载荷是【】
A.拉力 B.扭矩 C.压力 D.拉力和扭矩
10.滚子链传动中,链节数应尽量避免采用奇数,这主要是因为采用过渡链节后【】A.制造困难 B.要使用较长的销轴
C.不便于装配 D.链板要产生附加的弯曲应力
二、填空题:本大题共10个小题,每空1分,共20分。把答案填在题中横线上。
1.轴如按受载性质区分,主要受的轴为心轴,主要受的轴为传动轴。
2.代号62203的滚动轴承,为轴承,其内径为 mm。
3.在一般机械中的圆柱齿轮传动,往往使小齿轮齿宽b1大齿轮齿宽b2;在计算齿轮强度时,工作齿宽b应取。
4.普通平键联接的工作面是键的;楔键联接的工作面是键的。
5.为了便于互换及适应大量生产,轴承内圈孔与轴的配合采用制,轴承外圈与轴承座孔的配合采用制。
6.不随时间变化的应力称为,随时间变化的应力称为,具有周期性的变应力称
为。
7.按照平面图形的形状,螺纹分为、和等。
8.按照工作条件,齿轮传动可分为和两种。
9.齿轮传动设计时,软齿面闭式传动通常先按设计公式确定传动尺寸,然后验算轮齿弯曲强度。
10.直径较小的钢制齿轮,当齿根圆直径与轴径接近时,可以将齿轮和轴做成一体,称为。三、简答题:本大题共6个小题,每题5分,共30分。把答案填在题中横线上。
1.简述螺纹联接的基本类型主要有哪四种?
2.提高螺栓联接强度的措施有哪些?
3.闭式蜗杆传动的功率损耗主要包括哪三部分?
4.简述带传动的优点?
5.链传动的主要失效形式有哪些?
6.滚动轴承的基本类型有哪些?
四、计算题:本大题只有一个小题,满分14分
下图表示两平板用2个M20的普通螺栓联接,承受横向载荷F=6000N,若取接合面间的摩擦系数?=0.2,可靠性系数K S=1.2,螺栓材料的的许用应力[σ]=120N/mm2,螺栓的小径d1=17.294mm。试校核螺栓的强度。
五、结构改错题:请用圆圈标出错误的位置,满分16分
一、选择题:
1-5:BCBDC 6-10:DBDDD
二、填空题:
1弯矩,转矩 2深沟球轴承,17 3大于,大齿轮齿宽b2 4两侧面,上下面
5基孔,基轴 6静应力,变应力,循环变应力7三角形螺纹,梯形螺纹,锯齿形螺纹
8开式传动,闭式传动9齿面接触强度10齿轮轴
三、简答题:
1.螺栓联接、螺钉联接、双头螺柱联接、紧定螺钉联接。
2.降低螺栓总拉伸载荷的变化范围;改善螺纹牙间的载荷分布;减小应力集中;避免或减小附加应力。
3.闭式蜗杆传动的功率损耗包括三部分:轮齿啮合的功率损耗,轴承中摩擦损耗和搅动箱体内润滑油的油阻损耗。
4.适于中心矩较大的场合;……………1分
带具有良好的扰性,可缓和冲击、吸收振动;……………1分
过载时带与带轮间会出现打滑,打滑虽使传动失效,当可防止损坏其他零件;…………2分
结构简单、成本低廉……………1分
5.链板疲劳破坏;……………1分
滚子套筒的冲击疲劳破坏;……………1分
销轴与套筒的胶合;……………1分
机械设计基础知识点
第二章平面机构的结构分析 §2.1 基本概念 构件:运动单元体 零件:制造单元体构件可由一个或几个零件组成。 ?构件:由一个或几个零件组成的没有相对运动的刚性系统。机器或机构中最小的运动单元。 ?零件:机器或机构中最小的制造单元。 ?例如:曲轴——单一零件。 ?连杆——多个零件的刚性组合体。 ?注意:构件与零件联系与区别? 一、机构的组成 机架:机构中相对不动的构件 原动件:驱动力(或力矩)所作用的构件。→输入构件 从动件:随着原动构件的运动而运动的构件。→输出构件 在任何一个机构中,只能有一个构件作为机架。在活动构件中至少有一个构件为原动件,其余的活动构件都是从动件。 二、自由度、约束 自由度:构件具有独立运动参数的数目(相对于参考系) 在平面内作自由运动的构件具有3个自由度;在三维空间作自由运动的构件具有6个自由度。约束:运动副对构件间相对运动的限制作用 ?对构件施加的约束个数等于其自由度减少的个数。 三、运动副 使两构件直接接触并能产生一定相对运动的连接成为运动副。运动副的作用是约束构件的自由度。 四、运动副类型及其代表符号 1. 低副——两构件以面接触而形成的运动副。 A.转动副:两构件只能在一个平面内作相对转动,又称作铰链。 自由度数1,只能转动; 约束数2,失去了沿X、Y方向的移动。 B.移动副:两构件只能沿某一轴线作相对移动。 自由度数1,只能X方向移动; 约束数2,失去Y方向移动和转动。
2. 高副—— 两构件以点或线接触而构成的运动副。 自由度数 2, 保持切线方向的移动和转动 约束数 1, 失去法线方向的移动。 五、运动链 运动链:若干个构件通过运动副联接而成的相互间可作相对运动的系统。 闭式运动链简称闭链:运动链的各构件首尾封闭 开式运动链简称开链:未构成首尾封闭的系统 §2.2 机构运动简图 定义:用运动副代表符号和简单线条来反映机构中各构件之间运动关系的简图。 构件均用形象、简洁的直线或小方块等来表示,画有斜线的表示机架。 §2.3 平面机构的自由度计算 机构的自由度:机构中活动构件相对于机架所具有的独立运动的数目。(与构件数目,运动副的类型和数目有关) 一、机构自由度计算公式 H L 23P P n F --= 式中,n 为活动构件个数; L P 为低副个数;H P 为高副个数。 (a)双曲线画规机构 F=3n- 2PL-PH=3×5-2×7-0=1 (b) 牛头刨床机构 F=3n- 2PL-PH=3×6-2×8-1=1 二、机构具有确定运动的条件 机构要能运动,它的自由度必须大于零。 F ≤0,构件间无相对运动,不成为机构。
机械设计基础试题及答案(免费下载)
《机械设计基础》试题七答案 一、填空(每空1分,共20分) 1、渐开线标准直齿圆柱齿轮传动,正确啮合条件是模数相等,压力角相等。 2、凸轮机构的种类繁多,按凸轮形状分类可分为:盘形凸轮、移动凸轮、圆柱凸轮。 3、 V带传动的张紧可采用的方式主要有:调整中心距和张紧轮装置。 4、齿轮的加工方法很多,按其加工原理的不同,可分为范成法和仿形法。 5、平面四杆机构中,若各杆长度分别为a=30,b=50,c=80,d=90,当以a为机架,则该四杆机构为双曲柄机构。 6、凸轮机构从动杆的运动规律,是由凸轮轮廓曲线所决定的。 7、被联接件受横向外力时,如采用普通螺纹联接,则螺栓可能失效的形式为__拉断。 二、单项选择题(每个选项0.5分,共20分) ()1、一对齿轮啮合时 , 两齿轮的 c 始终相切 (A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆 ()2、一般来说, a 更能承受冲击,但不太适合于较高的转速下工作。 (A) 滚子轴承 (B) 球轴承 (C) 向心轴承 (D) 推力轴承 ()3、四杆机构处于死点时,其传动角γ为A 。 (A)0°(B)90°(C)γ>90°(D)0°<γ<90° ()4、一个齿轮上的圆有 b 。 (A)齿顶圆和齿根圆(B)齿顶圆,分度圆,基圆和齿根圆 (C)齿顶圆,分度圆,基圆,节圆,齿根圆(D)分度圆,基圆和齿根
()5、如图所示低碳钢的σ-ε曲线,,根据变形发生的特点,在塑性变形阶段的强化阶段(材料恢复抵抗能力)为图上 C 段。 (A)oab (B)bc (C)cd (D)de ()6、力是具有大小和方向的物理量,所以力是 d 。 (A)刚体(B)数量(C)变形体(D)矢量 ()7、当两轴距离较远,且要求传动比准确,宜采用。 (A) 带传动 (B)一对齿轮传动 (C) 轮系传动(D)螺纹传动 ()8、在齿轮运转时,若至少有一个齿轮的几何轴线绕另一齿轮固定几何轴线转动,则轮系称为 a 。 (A) 行星齿轮系 (B) 定轴齿轮系 (C)定轴线轮系(D)太阳齿轮系 ()9、螺纹的a 被称为公称直径。 (A) 大径 (B)小径 (C) 中径(D)半径 ()10、一对能满足齿廓啮合基本定律的齿廓曲线称为 D 。 (A) 齿轮线 (B) 齿廓线 (C)渐开线(D)共轭齿廓 ( B )11、在摩擦带传动中是带传动不能保证准确传动比的原因,并且是不可避免的。 (A) 带的打滑 (B) 带的弹性滑动 (C) 带的老化(D)带的磨损 ( D)12、金属抵抗变形的能力,称为。 (A) 硬度 (B)塑性 (C)强度(D)刚度 ( B)13、凸轮轮廓与从动件之间的可动连接是 B。 (A)转动副(B) 高副 (C) 移动副(D)可能是高副也可能是低副 ( B)14、最常用的传动螺纹类型是 c 。 (A)普通螺纹(B) 矩形螺纹(C) 梯形螺纹(D)锯齿形螺纹 ()15、与作用点无关的矢量是 c 。 (A)作用力(B) 力矩 (C) 力偶(D)力偶矩 ()16、有两杆,一为圆截面,一为正方形截面,若两杆材料,横截面积及所受载荷相同,长度不同,则两杆的 c 不同。 (A)轴向正应力σ(B) 轴向线应变ε(C) 轴向伸长△l(D)横向线应变
机械设计基础第六版重点复习
《机械设计基础》知识要点 绪论;基本概念:机构,机器,构件,零件,机械 第1章:1)运动副的概念及分类 2)机构自由度的概念 3)机构具有确定运动的条件 4)机构自由度的计算 第2章:1)铰链四杆机构三种基本形式及判断方法。 2)四杆机构极限位置的作图方法 3)掌握了解:极限位置、死点位置、压力角、传动角、急回特性、极位夹角。 4)按给定行程速比系数设计四杆机构。 第3章:1)凸轮机构的基本系数。 2)等速运动的位移,速度,加速度公式及线图。 3)凸轮机构的压力角概念及作图。 第4章:1)齿轮的分类(按齿向、按轴线位置)。 2)渐开线的性质。 3)基本概念:节点、节圆、模数、压力角、分度圆,根切、最少齿数、节圆和分度圆的区别。 4)直齿轮、斜齿轮基本尺寸的计算;直齿轮齿廓各点压力角的计算;m = p /π的推导过程。 5)直齿轮、斜齿轮、圆锥齿轮的正确啮合条件。 第5章:1)基本概念:中心轮、行星轮、转臂、转化轮系。 2)定轴轮系、周转轮系、混合轮系的传动比计算。 第9章:1)掌握:失效、计算载荷、对称循环变应力、脉动循环变应力、许用应力、安全系数、疲劳极限。 了解:常用材料的牌号和名称。 第10章: 1)螺纹参数d、d1、d2、P、S、ψ、α、β及相互关系。 2)掌握:螺旋副受力模型及力矩公式、自锁、摩擦角、当量摩擦角、螺纹下行自锁条件、常用螺纹类型、螺纹联接类型、普通螺纹、细牙螺纹。 3)螺纹联接的强度计算。 第11章: 1)基本概念:轮齿的主要失效形式、齿轮常用热处理方法。 2)直齿圆柱齿轮接触强度、弯曲强度的计算。 3)直齿圆柱齿轮、斜齿圆柱齿轮、圆锥齿轮的作用力(大小和方向)计算及受力分析。 第12章: 1)蜗杆传动基本参数:m a1、m t2、γ、β、q、P a、d1、d2、V S及蜗杆传动的正确啮合条件。 2)蜗杆传动受力分析。 第13章: 1)掌握:带传动的类型、传动原理及带传动基本参数:d1、d2、L d、a、α1、α2、F1、F2、F0 2)带传动的受力分析及应力分析:F1、F2、F0、σ1、σ2、σC、σb及影响因素。 3)弹性滑动与打滑的区别。 4)了解:带传动的设计计算。 第14章: 1)轴的分类(按载荷性质分)。 2)掌握轴的强度计算:按扭转强度计算,按弯扭合成强度计算。 第15章: 1)摩擦的三种状态:干摩擦、边界摩擦、液体摩擦。 第16章: 1)常用滚动轴承的型号。 2)向心角接触轴承的内部轴向力计算,总轴向力的计算。 滚动轴承当量动载荷的计算。滚动轴承的寿命计算。 第17章: 1)联轴器与离合器的区别 第一章平面机构的自由度和速度分析 1、自由度:构件相对于参考系的独立运动称为自由度。 2、运动副:两构件直接接触并能产生一定相对运动的连接称为运动副。构件组成运动副后,其运动受到约束,自由度减少。
机械设计基础重点
机械设计基础重点文档编制序号:[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
自由度F=3n-2PL-PH(n:活动机构,pl:低副(通过面接触)ph:高副(通过点或线接触))F必须大于0曲柄摇杆机构有急回特性(反行程摆动速度必然大于正行程)和死点位置(从动件出现卡死和运动不确定现象,死点应加以克服,利用构件的惯性来保证机构顺利通过死点) 凸轮与从动件之间依靠弹簧力、重力、沟槽接触来维持。凸轮从动件的三种常用运动规律为:等速运动、等加速等减速运动和摆线运动。 常见间隙机构:槽轮机构(运动系数T必须>0,径向槽的系数z大于等于3,T 总小于1/2,如使T大于1/2,须在构件1安装多个圆角),棘轮,不完全齿轮,凸轮间隙运动间隙(凸优点:运转可靠,工作平稳,可用作高速间隙运动)。 在机器中安装飞轮的目的:调节机器速度的周期性波动(非周期性波动通过调速器调节)一般把飞轮安装在机器的高速轴上。 调节机器速度波动目的:机器速度的波动带来一系列不良影响,如在运动副中产生动压力,引起机械振动,降低机器效率和产品质量等。因此,必须设法调节其速度,使速度波动限制在该类机器容许的范围内. 静平衡条件: P53 动平衡:P54 螺纹连接的主要类型:螺栓、双头螺柱、螺钉、螺母、垫圈。常用的连接螺纹为单线三角形右旋螺纹。细牙螺纹特点:螺距较小,细牙普通螺纹的螺栓的抗压强度较高。一般适用薄壁零件及受冲压零件的联接。但细牙不耐磨,易滑扣不宜经常拆卸,故广泛适用粗牙。 螺纹连接防松原理:1、利用摩擦力(在螺纹间保持一定的摩擦力,且摩擦力尽 可能不随载荷大小而变化)2、机械方法(1.用机械装置把螺母和螺栓连在一起2.
机械设计基础试题(含答案)
二、填空题 16.槽轮机构的主要参数是 和 。 17.机械速度的波动可分为 和 两类。 18.轴向尺寸较大的回转件,应进行 平衡,平衡时要选择 个回转平面。 19.当一对齿轮的材料、齿数比一定时,影响齿面接触强度的几何尺寸参数主要是 和 。 20.直齿圆柱齿轮作接触强度计算时,取 处的接触应力为计算依据,其载荷由 对轮齿承担。 21.蜗杆传动作接触强度计算时,铝铁青铜ZCuAl10Fe 3制作的蜗轮,承载能力取决于抗 能力;锡青铜ZCuSn10P 1制作的蜗轮,承载能力取决于抗 能力。 22.若带传动的初拉力一定,增大 和 都可提高带传动的极限摩擦力。 23.滚子链传动中,链的 链速是常数,而其 链速是变化的。 24.轴如按受载性质区分,主要受 的轴为心轴,主要受 的轴为传动轴。 25.非液体摩擦滑动轴承进行工作能力计算时,为了防止过度磨损,必须使 ; 而为了防止过热必须使 。 16.槽数z 拨盘圆销数K 17. 周期性 非周期性 18.动 两 19. 分度圆直径d 1(或中心距a ) 齿宽b 20. 节点 一 21. 胶合 点蚀22.包角1α 摩擦系数 23. 平均 瞬时 24.弯矩 扭矩 25. [][]υυp p p p ≤≤ 三、分析题 26. 图1所示链铰四杆机构中,各构件的长度为a =250mm,b =650mm, C =450mm,d =550mm 。 试问:该机构是哪种铰链四杆机构,并说明理由。 图1 最短杆与最长杆长度之和(250+650)小于其余两杆长度之和(450+550),满足存在曲柄的 必要条件,且最短杆为连架杆。 故该铰链四杆机构为曲柄摇杆机构。 27. 图2所示展开式二级斜齿圆柱齿轮传动,I 轴为输入轴,已知小齿轮1的转向n 1和齿
机械设计知识点(经典)总结..
机械设计知识点总结(一) 1.螺纹联接的防松的原因和措施是什么? 答:原因——是螺纹联接在冲击,振动和变载的作用下,预紧力可能在某一瞬间消失,联接有可能松脱,高温的螺纹联接,由于温度变形差异等原因,也可能发生松脱现象,因此在设计时必须考虑防松。措施——利用附加摩擦力防松,如用槽型螺母和开口销,止动垫片等,其他方法防松,如冲点法防松,粘合法防松。 2.提高螺栓联接强度的措施 答:(1)降低螺栓总拉伸载荷Fa的变化范围:a,为了减小螺栓刚度,可减螺栓光杆部分直径或采用空心螺杆,也可增加螺杆长度,b,被联接件本身的刚度较大,但被链接间的接合面因需要密封而采用软垫片时将降低其刚度,采用金属薄垫片或采用O形密封圈作为密封元件,则仍可保持被连接件原来的刚度值。(2)改善螺纹牙间的载荷分布,(3)减小应力集中,(4)避免或减小附加应力。 3.轮齿的失效形式 答:(1)轮齿折断,一般发生在齿根部分,因为轮齿受力时齿根弯曲应力最大,而且有应力集中,可分为过载折断和疲劳折断。(2)齿面点蚀,(3)齿面胶合,(4)齿面磨损,(5)齿面塑性变形。 4.齿轮传动的润滑。 答:开式齿轮传动通常采用人工定期加油润滑,可采用润滑油或润滑脂,一般闭式齿轮传动的润滑方式根据齿轮的圆周速度V的大小而定,当V<=12时多采用油池润滑,当V>12时,不宜采用油池润滑,这是因为(1)圆周速度过高,齿轮上的油大多被甩出去而达不到啮合区,(2)搅由过于激烈使油的温升增高,降低润滑性能,(3)会搅起箱底沉淀的杂质,加速齿轮的磨损,常采用喷油润滑。 5.为什么蜗杆传动要进行热平衡计算及冷却措施 答:由于蜗杆传动效率低,发热量大,若不及时散热,会引起箱体内油温升高,润滑失效,导致齿轮磨损加剧,甚至出现胶合,因此对连续工作的闭式蜗杆传动要进行热平衡计算。措施——1),增加散热面积,合理设计箱体结构,铸出或焊上散热片,2)提高表面传热系数,在蜗杆轴上装置风扇,或在箱体油池内装设蛇形冷却水管。
《机械设计基础》复习重点、要点总结
《机械设计基础》 第1章机械设计概论 复习重点 1. 机械零件常见的失效形式 2. 机械设计中,主要的设计准则 习题 1-1 机械零件常见的失效形式有哪些? 1-2 在机械设计中,主要的设计准则有哪些? 1-3 在机械设计中,选用材料的依据是什么? 第2章润滑与密封概述 复习重点 1. 摩擦的四种状态 2. 常用润滑剂的性能 习题 2-1 摩擦可分哪几类?各有何特点? 2-2 润滑剂的作用是什麽?常用润滑剂有几类? 第3章平面机构的结构分析 复习重点 1、机构及运动副的概念 2、自由度计算 平面机构:各运动构件均在同一平面内或相互平行平面内运动的机构,称为平面机构。 3.1 运动副及其分类 运动副:构件间的可动联接。(既保持直接接触,又能产生一定的相对运动) 按照接触情况和两构件接触后的相对运动形式的不同,通常把平面运动副分为低副和高副两类。 3.2 平面机构自由度的计算 一个作平面运动的自由构件具有三个自由度,若机构中有n个活动构件(即不包括机架),在未通过运动副连接前共有3n个自由度。当用P L个低副和P H个高副连接组成机构后,每个低副引入两个约束,每个高副引入一个约束,共引入2P L+P H个约束,因此整个机构相对机架的自由度数,即机构的自由度为 F=3n-2P L-P H (1-1)下面举例说明此式的应用。 例1-1 试计算下图所示颚式破碎机机构的自由度。 解由其机构运动简图不难看出,该 机构有3个活动构件,n=3;包含4个转 动副,P L=4;没有高副,P H=0。因此, 由式(1-1)得该机构自由度为 F=3n-2P L-P H =3×3-2×4-0=1
最新《机械设计基础》第六版重点、复习资料
《机械设计基础》知识要点绪论;基本概念:机构,机器,构件,零件,机械第1 章:1)运动副的概念及分类 2)机构自由度的概念 3)机构具有确定运动的条件 4)机构自由度的计算第2 章:1)铰链四杆机构三种基本形式及判断方法。 2)四杆机构极限位置的作图方法 3)掌握了解:极限位置、死点位置、压力角、传动角、急回特性、极位夹角。 4)按给定行程速比系数设计四杆机构。 第3 章:1)凸轮机构的基本系数。 2)等速运动的位移,速度,加速度公式及线图。 3)凸轮机构的压力角概念及作图。 第4 章:1)齿轮的分类(按齿向、按轴线位置)。 2)渐开线的性质。 3)基本概念:节点、节圆、模数、压力角、分度圆,根切、最少齿数、节圆和分度圆的区别。 4)直齿轮、斜齿轮基本尺寸的计算;直齿轮齿廓各点压力角的计算;m = p / n的推导过程。 5)直齿轮、斜齿轮、圆锥齿轮的正确啮合条件。 第5 章:1)基本概念:中心轮、行星轮、转臂、转化轮系。 2)定轴轮系、周转轮系、混合轮系的传动比计算。 第9 章:1)掌握:失效、计算载荷、对称循环变应力、脉动循环变应力、许用应力、安全系数、疲劳极限。了解:常用材料的牌号和名称。 第10章:1)螺纹参数d、d i、d2、P、S、2、a、B及相互关系。 2)掌握:螺旋副受力模型及力矩公式、自锁、摩擦角、当量摩擦角、螺纹下行自锁条件、常用螺 纹类型、螺纹联接类型、普通螺纹、细牙螺纹。 3)螺纹联接的强度计算。 第11 章: 1)基本概念:轮齿的主要失效形式、齿轮常用热处理方法。 2)直齿圆柱齿轮接触强度、弯曲强度的计算。 3)直齿圆柱齿轮、斜齿圆柱齿轮、圆锥齿轮的作用力(大小和方向)计算及受力分析。 第12章:1)蜗杆传动基本参数:m ai、m t2、丫、B、q、P a、d i、d2、V S及蜗杆传动的正确啮合条件。 2)蜗杆传动受力分析。 第13章: 1)掌握:带传动的类型、传动原理及带传动基本参数:d1、d2、L d、a、a1、 a 2、F1、F2、F0 2)带传动的受力分析及应力分析:F1、F2、F0、(T 1、(T 2、b C、(T b及影响因素。 3)弹性滑动与打滑的区别。 4)了解:带传动的设计计算。 第14章: 1)轴的分类(按载荷性质分)。 2)掌握轴的强度计算:按扭转强度计算,按弯扭合成强度计算。 第15章: 1)摩擦的三种状态:干摩擦、边界摩擦、液体摩擦。 第16章: 1)常用滚动轴承的型号。 2)向心角接触轴承的内部轴向力计算,总轴向力的计算。滚动轴承当量动载荷的计算。滚动轴承的寿命计算。 第17章: 1)联轴器与离合器的区别 第一章平面机构的自由度和速度分析 1、自由度:构件相对于参考系的独立运动称为自由度。 2、运动副:两构件直接接触并能产生一定相对运动的连接称为运动副。构件组成运动副后,其运动受到约束,
机械设计基础习题及答案
机械设计基础复习题(一) 一、判断题:正确的打符号√,错误的打符号× 1.在实际生产中,有时也利用机构的"死点"位置夹紧工件。( ) 2. 机构具有确定的运动的条件是:原动件的个数等于机构的自由度数。( ) 3.若力的作用线通过矩心,则力矩为零。( ) 4.平面连杆机构中,连杆与从动件之间所夹锐角称为压力角。( ) 5.带传动中,打滑现象是不可避免的。( ) 6.在平面连杆机构中,连杆与曲柄是同时存在的,即只要有连杆就一定有曲柄。 ( ) 7.标准齿轮分度圆上的齿厚和齿槽宽相等。( ) 8.平键的工作面是两个侧面。( ) 9.连续工作的闭式蜗杆传动需要进行热平衡计算,以控制工作温度。( ) 10.螺纹中径是螺纹的公称直径。() 11.刚体受三个力作用处于平衡时,这三个力的作用线必交于一点。( ) 12.在运动副中,高副是点接触,低副是线接触。( ) 13.曲柄摇杆机构以曲柄或摇杆为原动件时,均有两个死点位置。( ) 14.加大凸轮基圆半径可以减少凸轮机构的压力角。( ) 15.渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。( ) 16.周转轮系的自由度一定为1。( ) 17.将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。( ) 18.代号为6205的滚动轴承,其内径为25mm。( ) 19.在V带传动中,限制带轮最小直径主要是为了限制带的弯曲应力。( ) 20.利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。( ) 二、填空题 1.直齿圆柱齿轮的正确啮合条件是相等,相等。 2.螺杆相对于螺母转过一周时,它们沿轴线方向相对移动的距离称为 。 3.在V带传动设计中,为了限制带的弯曲应力,应对带轮的 加以限制。 4.硬齿面齿轮常用渗碳淬火来得到,热处理后需要加工。5.要将主动件的连续转动转换为从动件的间歇转动,可用机构。6.轴上零件的轴向固定方法有、、、等。7.常用的滑动轴承材料分为、、三类。8.齿轮轮齿的切削加工方法按其原理可分为和两类。9.凸轮机构按从动件的运动形式和相对位置分类,可分为直动从动件凸轮机构和凸轮机构。 10.带传动的主要失效形式是、及带与带轮的磨损。11.蜗杆传动对蜗杆导程角和蜗轮螺旋角的要求是两者大小和旋向。闭式蜗杆传动必须进行以控制油温。12.软齿面齿轮常用中碳钢或中碳合金钢制造,其中大齿轮一般经处理,而小齿轮采用处理。
机械设计基础考试题库及答案
《机械设计基础》考试题库 一、 填空题 1. 机械是(机器)和(机构)的总称。 2. 机构中各个构件相对于机架能够产生独立运动的数目称为(自由度)。 3. 平面机构的自由度计算公式为:(F=3n-2P L -P H )。 4. 已知一对啮合齿轮的转速分别为n 1、n 2,直径为D 1、D 2,齿数为z 1、z 2,则其传动比i= (n 1/n 2)= (D 2/D 1)= (z 2/ z 1)。 5. 在传递相同功率下,轴的转速越高,轴的转矩就(越小)。 6. 在铰链四杆机构中,与机架相连的杆称为(连架杆),其中作整周转动的杆称为(曲柄),作往复摆动的杆称为(摇杆),而不与机架相连的杆称为(连杆)。 7. 平面连杆机构的死点是指(从动件与连杆共线的)位置。 8. 平面连杆机构曲柄存在的条件是①(最短杆与最长杆长度之和小于或等于其它两杆长度之和)②(连架杆和机架中必有一杆是最短杆)。 9. 凸轮机构主要由(凸轮)、(从动件)和(机架)三个基本构件组成。 10. 带工作时截面上产生的应力有(拉力产生的应力)、(离心拉应力)和(弯曲应力)。 11. 带传动工作时的最大应力出现在(紧边开始进入小带轮)处,其值为:σmax=σ1+σb1+σc 。 12. 渐开线的形状取决于(基)圆。 13. 一对齿轮的正确啮合条件为:(m 1 = m 2)与(α 1 = α2)。 14. 一对齿轮连续传动的条件为:(重合度1>ε)。 15. 齿轮轮齿的失效形式有(齿面点蚀)、(胶合)、(磨损)、 (塑性变形)和(轮齿折断)。 16. 蜗杆传动是由(蜗杆、蜗轮)和(机架)组成。 17. 常用的轴系支承方式有(向心)支承和(推力)支承。 18. 轴承6308,其代号表示的意义为(6:深沟球轴承、3:直 径代号,08:内径为Φ40)。 19. 润滑剂有(润滑油)、(润滑脂)和(气体润滑剂)三类。 20. 轴按所受载荷的性质分类,自行车前轴是(心轴)。 21. 在常用的螺纹牙型中(矩形)形螺纹传动效率最高,(三角) 形螺纹自锁性最好。 22. 轴承可分为(滚动轴承)与(滑动轴承)两大类。 23. 轴承支承结构的基本形式有(双固式)、(双游式)与(固 游式)三种。 24. 平面连杆机构基本形式有(曲柄摇杆机构)、(双曲柄机构) 与(双摇杆机构)三种。 25. 按接触情况,运动副可分为(高副)与(低副) 。 26. 轴上与轴承配合部分称为(轴颈);与零件轮毂配合部分 称为(轴头);轴肩与轴线的位置关系为(垂直)。 27. 螺纹的作用可分为(连接螺纹)和(传动螺纹) 两类。 28. 轮系可分为 (定轴轮系)与(周转轮系)两类。 29. 构件是机械的(运动) 单元;零件是机械的 (制造) 单 元。 二、 判断题 1. 一个固定铰链支座,可约束构件的两个自由度。× 2. 一个高副可约束构件的两个自由度。× 3. 在计算机构自由度时,可不考虑虚约束。× 4. 销联接在受到剪切的同时还要受到挤压。√ 5. 两个构件之间为面接触形成的运动副,称为低副。√ 6. 局部自由度是与机构运动无关的自由度。√ 7. 虚约束是在机构中存在的多余约束,计算机构自由度时应除 去。√ 8. 在四杆机构中,曲柄是最短的连架杆。× 9. 压力角越大对传动越有利。× 10. 在曲柄摇杆机构中,空回行程比工作行程的速度要慢。× 11. 减速传动的传动比i <1。× 12. 在V带传动中,其他条件不变,则中心距越大,承载能力越 大。× 13. 带传动一般用于传动的高速级。× 14. 带传动的小轮包角越大,承载能力越大。√ 15. 选择带轮直径时,直径越小越好。× 16. 渐开线上各点的压力角不同,基圆上的压力角最大。× 17. 基圆直径越大渐开线越平直。√ 18. 在润滑良好的闭式齿轮传动中,齿面疲劳点蚀失效不会发生。 × 19. 只承受弯矩而不受扭矩的轴,称为心轴。√ 20. 螺钉联接用于被联接件为盲孔,且不经常拆卸的场合。√ 21. 受弯矩的杆件,弯矩最大处最危险。× 22. 仅传递扭矩的轴是转轴。√ 23. 用联轴器时无需拆卸就能使两轴分离。× 24. 用离合器时无需拆卸就能使两轴分离。 √ 三、 简答题: 1. 机器与机构的主要区别是什么? 2. 构件与零件的主要区别是什么? 3. 蜗杆传动的正确啮合条件是什么? 4. 如何判断四杆机构是否有急回性质?极位夹角θ与急回性质有何关系? 5. 何谓带传动的弹性滑动和打滑?能否避免? 6. 一对相啮合齿轮的正确啮合条件是什么? 7. 一对相啮合齿轮的连续传动条件是什么? 8. 齿轮为什么会发生根切现象? 9. 何谓定轴轮系,何谓周转轮系? 10. 为什么大多数螺纹联接必须防松?防松措施有哪些? 11. 机器有哪些特征?机构与机器的区别何在? 五、单项选择题: 1. (B )是构成机械的最小单元,也是制造机械时的最小单元。 A. 机器;B.零件;C.构件;D.机构。 2. 两个构件之间以线或点接触形成的运动副,称为(B )。 A. 低副;B.高副;C. 移动副;D. 转动副。 3. 一端为固定铰支座,另一端为活动铰支座的梁,称为(B )。 A. 双支梁;B.外伸梁;C. 悬臂梁。 4. 一端为固定端,另一端为自由的梁,称为(C )。 A. 双支梁;B.外伸梁;C. 悬臂梁。 5. 一般飞轮应布置在转速(B )的轴上。 A. 较低;B. 较高;C. 适中。 6. 在下列平面四杆机构中,有急回性质的机构是(C )。 A. 双曲柄机构;B. 对心曲柄滑块机构;C. 摆动导杆机构; D. 转动导杆机构。 7. 带传动是借助带和带轮间的(B )来传递动力和运动的。 A. 啮合;B.磨擦;C. 粘接。 8. 曲柄摇杆机构的死点发生在(C )位置。 A. 主动杆与摇杆共线;B. 主动杆与机架共线;C.从动杆与连杆共线;D. 从动杆与机架共线。 9. 在带传动中(减速传动) ,带的应力最大值发生在带(C )。 A. 进入大带轮处;B. 离开大带轮处;C. 进入小带轮处;D. 离开小带轮处。 10. 一对渐开线直齿圆柱齿轮正确啮合的条件是(D )。 A. 两齿轮的模数和齿距分别相等; B. 两齿轮的齿侧间隙为零; C. 两齿轮的齿厚和齿槽宽分别相等;D. 两齿轮的模数和压力角分别相等。 D. 蜗杆圆周速度提高。
机械设计基础测试题(一)及答案
****学院 -- 学年第学期期考试试卷 课程:机械设计基础出卷人:考试类型:闭卷【√】 开卷【】适用班级: 班级学号姓名@ 得分 一、填空题(25分,1分/空) 1.两构件之间为接触的运动副称为低副,引入一个低副将带入个约束。 2.如图所示铰链四杆机构中,若机构 , 以AB杆为机架时,为机构; 以CD杆为机架时,为机构; 以AD杆为机架时,为机构。 3.在凸轮机构从动件的常用运动规律中,、运动规律有柔性冲击。 4.采用标准齿条刀具加工标准齿轮时,其刀具的线与轮坯圆之间做纯滚动;加工变位齿轮时,其刀具的线与轮坯圆之间做纯滚动。一对相啮合的大小齿轮齿面接触应力的关系是,其接触强度的关系是。 5.普通平键的工作面是,工作时靠传递转矩;其剖面尺寸按选取,其长度根据决定。6.螺纹常用于联接,螺纹联接常用的防松方法有,和改变联接性质三类。 7.轴按照承载情况可分为、和。自行车的前轴是,自行车的中轴是。 二、问答题(16分,4分/题) 1.加大四杆机构原动件上的驱动力,能否是该机构越过死点位置为什么 2.一对标准直齿轮,安装中心距比标准值略大,试定性说明以下参数变化情况:(1)齿侧间隙;(2)节圆直径;(3)啮合角;(4)顶隙 3.在机械传动系统中,为什么经常将带传动布置在高速级带传动正常运行的条件是什么 4.移动滚子从动件盘形凸轮机构若出现运动失真,可采取什么改进措施 三、# 四、计算题(49分) 1.某变速箱中,原设计一对直齿轮,其参数为m=2.5mm,z1=15,z2=38;由于两轮轴孔中心距为70mm,试改变设计采用斜齿轮传动,以适应轴孔中心距。试确定一对斜齿轮的主要参数(模数、齿数、压力角、螺旋角),并判断小齿轮是否根切。(15分) 2.图示轮系中,已知各轮齿数为:z1= z2′= z3′=15,z2=25,z3= z4=30,z4′=2(左旋),z5=60,z5′=20(m=4mm)。 若n1=500r/min,转向如图所示,求齿条6的线速度v的大小和方向。(16分)
最新整理机械结构设计基础知识复习过程
机械结构设计基础知识 1前言 1.1机械结构设计的任务 机械结构设计的任务是在总体设计的基础上,根据所确定的原理方案,确定并绘出具体的结构图,以体现所要求的功能。是将抽象的工作原理具体化为某类构件或零部件,具体内容为在确定结构件的材料、形状、尺寸、公差、热处理方式和表面状况的同时,还须考虑其加工工艺、强度、刚度、精度以及与其它零件相互之间关系等问题。所以,结构设计的直接产物虽是技术图纸,但结构设计工作不是简单的机械制图,图纸只是表达设计方案的语言,综合技术的具体化是结构设计的基本内容。 1.2机械结构设计特点 机械结构设计的主要特点有:(1)它是集思考、绘图、计算(有时进行必要的实验)于一体的设计过程,是机械设计中涉及的问题最多、最具体、工作量最大的工作阶段,在整个机械设计过程中,平均约80%的时间用于结构设计,对机械设计的成败起着举足轻重的作用。(2)机械结构设计问题的多解性,即满足同一设计要求的机械结构并不是唯一的。(3)机械结构设计阶段是一个很活跃的设计环节,常常需反复交叉的进行。为此,在进行机械结构设计时,必须了解从机器的整体出发对机械结构的基本要求 2机械结构件的结构要素和设计方法 2.1结构件的几何要素 机械结构的功能主要是靠机械零部件的几何形状及各个零部件之间的相对位置关系实现的。零部件的几何形状由它的表面所构成,一个零件通常有多个表面,在这些表面中有的与其它零部件表面直接接触,把这一部分表面称为功能表面。在功能表面之间的联结部分称为联接表面。 零件的功能表面是决定机械功能的重要因素,功能表面的设计是零部件结构设计的核心问题。描述功能表面的主要几何参数有表面的几何形状、尺寸大小、表面数量、位置、顺序等。通过对功能表面的变异设计,可以得到为实现同一技术功能的多种结构方案。 2.2结构件之间的联接 在机器或机械中,任何零件都不是孤立存在的。因此在结构设计中除了研究零件本身的功能和其它特征外,还必须研究零件之间的相互关系。 零件的相关分为直接相关和间接相关两类。凡两零件有直接装配关系的,成为直接相关。没有直接装配关系的相关成为间接相关。间接相关又分为位置相关和运动相关两类。位置相关是指两零件在相互位置上有要求,如减速器中两相邻的传动轴,其中心距必须保证一定的精度,两轴线必须平行,以保证齿轮的正常啮合。运动相关是指一零件的运动轨迹与另一零件有关,如车床刀架的运动轨迹必须平行于于主轴的中心线,这是靠床身导轨和主轴轴线相平行来保证的,所以,主轴与导轨之间位置相关;而刀架与主轴之间为运动相关。 多数零件都有两个或更多的直接相关零件,故每个零件大都具有两个或多个部位在结构上与其它零件有关。在进行结构设计时,两零件直接相关部位必须同时考虑,以便合理地选择材料的热处理方式、形状、尺寸、精度及表面质量等。同时还必须考虑满足间接相关条件,如进行尺寸链和精度计算等。一般来说,若某零件直接相关零件愈多,其结构就愈复杂;零件的间接相关零件愈多,其精度要求愈高。例如,轴毂联接见图1。 2.3结构设计据结构件的材料及热处理不同应注意的问题 机械设计中可以选择的材料众多,不同的材料具有不同的性质,不同的材料对应不同的加工工艺,结构设计中既要根据功能要求合理地选择适当的材料,又要根据材料的种类确定适当的加工工艺,并根据加工工艺的要求确定适当的结构,只有通过适当的结构设计才能使所选择的材料最充分的发挥优势。 设计者要做到正确地选择材料就必须充分地了解所选材料的力学性能、加工性能、使用成本等信息。结构设计中应根据所选材料的特性及其所对应的加工工艺而遵循不同的设计原则。
机械设计基础知识点总结
n P t P α γ C D A B ω P 12δδt h s = 12ωδt h v = 2=a 21222δδt h s =12 1 24δδωt h v =22 124t h a δω=2122)(2δδδ-- =t t h h s )(4121 2δδδω-=t t h v 22124t h a δ ω-=绪论:机械:机器与机构的总称。机器:机器是执行机械运动的装置,用来变换或传递能量、物料、信息。机构:是具有确定相对运动的构件的组合。用来传递运动和力的有一个构件为机架的用构件能够相对运动的连接方式组成的构件系统统称为机构。构件:机构中的(最小)运动单元一个或若干个零件刚性联接而成。是运动的单元,它可以是单一的整体,也可以是由几个零件组成的刚性结构。零件:制造的单元。分为:1、通用零件,2、专用零件。 一:自由度:构件所具有的独立运动的数目称为构件的自由度。 约束:对构件独立运动所施加的限制称为约束。运动副:使两构件直接接触并能产生一定相对运动的可动联接。高副:两构件通过点或线接触组成的运动副称为高副。低副:两构件通过面接触而构成的运动副。根据两构件间的相对运动形式,可分为转动副和移动副。F = 3n- 2PL-PH 机构的原动件(主动件)数目必须等于机构的自由度。复合铰链:三个或三个以上个构 件在同一条轴线上形成的转动副。由m 个构件组成的复合铰链包含的转动副数目应 为(m-1)个。虚约束:重复而不起独立限制作用的约束称为虚约束。计算机构的自由度时,虚约束应除去不计。局部自由度: 与输出件运动无关的自由度,计算机构自由度时可删除。 二:连杆机构:由若干构件通过低副(转动副和移动副)联接而成的平面机构,用以实现运动的传递、变换和传送动力。优点:(1)面接触低副,压强小,便于润滑,磨损轻,寿命长,传力大。(2)低副易于加工,可获得较高精度,成本低。(3)杆可较长,可用作实现远距离的操纵控制。(4)可利用连杆实现较复杂的运动规律和运动轨迹。缺点:(1)低副中存在间隙,精度低。(2)不容易实现精确复杂的运动规律。铰链四杆机构:具有转换运动功能而构件数目最少的平面连杆机构。整转副:存在条件:最短杆与最长杆长度之和小于或等于其余两杆长度之和。构成:整转副是由最短杆及其邻边构成。类型判定:(1)如果:lmin+lmax ≤其它两杆长度之和,曲柄为最短杆;曲柄摇杆机构:以最短杆的相邻构件为机架。双曲柄机构:以最短杆为机架。双摇杆机构:以最短杆的对边为机架。(2)如果: lmin+lmax >其它两杆长度之和;不满足曲柄存在的条件,则不论选哪个构件为机架,都为双摇杆机构。急回运动:有不少的平面机构,当主动曲柄做等速转动时,做往复运 动的从动件摇杆,在前进行程运行速度较慢,而回程运动速度要快,机构的这种性质就是所谓的机构的“急回运动”特性。 压力角:作用于C 点的力P 与C 点绝对速度方向所夹的锐角α。传动角:压力角的余角γ,死点:无论我们 在原 动件上施加 多大的力都不能使机构运 动,这种位置我们称为死点γ=0。解决办法:(1)在机构中安装大质量的飞轮,利用其惯性闯过转折点;(2)利用多组机构来消除运动不确定现象。即连杆BC 与摇杆CD 所夹锐角。 三:凸轮: 一个具有曲线轮廓或凹槽的构件。从动件: 被凸轮直接推动的构件。机架: 固定不动的构件(导路)。凸轮类型:(1)盘形回转凸轮(2)移动凸轮 (3)圆柱回转凸轮 从动件类型:(1)尖顶从动件(2)滚子从动件(3)平底从动件(1)直动从动件 (2)摆动从动件 1基圆:以凸轮最小向径为半径作的圆,用rmin 表示。2推程:从动件远离中心位置的过 程。推程运动角δt ;3远休止:从动件在远离中心位置停留不动。远休止角δs ;4回程:从动件由远离中心位置向中心位置运动的过程。回程运动角δh ;5近休止:从动件靠近中心位置停留不动。近休止角δs ˊ;6行程:从动件在推程或回程中移动的距离,用 h 表示。7从动件位移线图:从动件位移S2与凸轮转角δ1之间的关系曲线称为从动件位移 线图。1.等 速运动规 律: 1、特点:设计简单、匀速进给。始点、末点有刚性冲击。适于低速、轻载、从动杆质量不大,以及要求匀速的情况。 2、等加速等减速运动规律: 推程等加速段运动方程: 推 程 等减速段运动方程: 柔 性冲击:加速度发 生有限值的突变(适用于中速场合) 3、简谐运动规律: 柔性冲击 四:根切根念:用范成法加工齿轮时,有时会发现刀具的顶部切入了轮齿的根部,而把齿根切去了一部分,破坏了渐开线齿廓,如图这种现象称为根切。 根切形成的原因:标准齿轮:刀具的齿顶线超过了极限啮合点N 。 不根切的条件可以表示为: 不根切的最少齿数为: 标准齿轮:指m 、α、ha*、c* 均取标准值,具有标准的齿顶高和齿根高,且分度圆齿厚s 等于齿槽宽e 的齿轮。 成型法:加工原理:成形法是用渐开线齿形的成形铣刀直接切出齿形。加工:(a) 盘形铣刀加工齿轮。(b)指状铣刀加工齿轮。缺点:加工精度低;加工不连续,生产率低;加工成本高。优点:可以用普通铣床加工。 范成法:加工原理:根据共轭曲线原理,利 用一对齿轮互相啮合传动时,两轮的齿廓互为包络线的原理来加工。加工:(a)齿轮插刀:是一个齿廓为刀刃的外齿轮。(b)齿条插刀(梳齿刀):是一个齿廓为刀刃的齿条。原理与用齿轮插刀加工相同,仅是范成运动变为齿条与齿轮的啮合运动。(c)滚刀切齿:原理与用齿条插刀加工基本相同,滚刀转动时,刀刃的螺旋运动代替了齿条插刀的展成运动和切削运动。 九:失效:机械零件由于某种原因不能正常工作时,称为失效。类型:(1)断裂。在机械载荷或应力作用下(有时还兼有各种热、腐蚀等因素作用),使物体分成几个部分的现象,通常定义为固体完全断裂,简称断裂。静力拉断、疲劳断裂。(2)变形。由于作用零件上的应力超过了材料的屈服极限,使零 1 1PN PB ≤2 sin sin * α α mz m h a ≤ α 2* min sin 2a h z = )]cos(1[212δδπt h s -=)sin(2112δδπδωπt t h v =)cos(2122122δδπ δωπt t h a =
机械设计的基础知识点详解
机械设计基础知识点详解 绪论 1、机器的特征: (1)它是人为的实物组合; (2)各实物间具有确定的相对运动; (3)能代替或减轻人类的劳动去完成有效的机械功或转换机械能。 第一章平面机构的自由度和速度分析 要求:握机构的自由度计算公式,理解的基础上掌握机构确定性运动的条件,熟练掌握机构速度瞬心数的求法。 1、基本概念 运动副:凡两个构件直接接触而又能产生一定相对运动的联接称为运动副。低副:两构件通过面接触组成的运动副称为低副。 高副:两构件通过点或线接触组成的运动副称为高副。 复合铰链:两个以上的构件同时在一处用回转副相联构成的回转副。 局部自由度:机构中常出现的一种与输出构件运动无关的自由度,称为局部自由度或多余自由度。 虚约束:对机构运动不起限制作用的重复约束称为虚约束或称消极约束。 瞬心:任一刚体相对另一刚体作平面运动时,其相对运动可看作是绕某一重合点的转动,该重合点称为瞬时回转中心或速度瞬心,简称瞬心。如果两个刚体都是运动的,则其瞬心称为相对速度瞬心;如果两个刚体之一是静止的,则其瞬心
称为绝对速度瞬心。 2、平面机构自由度计算 作平面运动的自由构件具有三个自由度,每个低副引入两个约束,即使构件失去两个自由度;每个高副引入一个约束,使构件失去一个自由度。 计算平面机构自由度的公式: F=3n-2P L-P H 机构要具有确定的运动,则机构自由度数必须与机构的原动件数目相等。即,机构具有确定运动的条件是F>0,且F等于原动件个数。 3、复合铰链、局部自由度和虚约束 (a)K个构件汇交而成的复合铰链应具有(K-1)个回转副。 (b)局部自由度虽然不影响整个机构的运动,但滚子可使高副接触处的滑动摩擦变成滚动摩擦,减少磨损,所以实际机械中常有局部自由度出现。 (c)虚约束对机构运动虽不起作用,但是可以增加构件的刚性和使构件受力均衡,所以实际机械中虚约束随处可见。 4、速度瞬心 如果一个机构由K个构件组成,则瞬心数目为 N=K(K-1)/2 瞬心位置的确定: (a)已知两重合点相对速度方向,则该两相对速度向量垂线的交点便是两 构件的瞬心。 (b)两构件组成回转副时,回转副的中心便是它们的瞬心。 (c)两构件组成移动副时,由于所有重合点的相对速度方向都平行于移动
机械设计基础试卷及答案
2007~2008下学期《机械设计基础》期考试题(B) 一、填空题(30分) 1、根据轮系中各轮轴线在空间的相对位置是否固定,轮系分()和()两类。 2、按轴的承载情况不同,可分为(),(),()。 3、当两个构件通过运动副联接,任一个构件的运动受到限制,从而使自由度减少,这种限制就称为()。 4、一对直齿圆柱齿轮要正确啮合,其()和()必须相等。 5、铰链四杆机构的基本类型有()、()、()三种。 6、加惰轮的轮系只改变(),不改变()。 7、直齿圆柱齿轮的基本参数有()、()、()、齿顶高系数和顶隙系数。 8、凸轮机构按从动件形式的不同可分为()从动杆、()从动杆和()从动杆。 9、键联接主要用于联接()和()用来确定转动零件的()和()。 10、螺纹联接的防松方法常用()、()、()。 11、根据摩擦性质的不同,轴承可以分为()( )两大类。 12、根据工作原理的不同,离合器主要分为 ( )( )两大类 三、选择题:(15分) 1、机械中常利用()的惯性力来越过机构的死点位置。 A、主动构件 B、联接构件 C、从动构件 2、普通螺纹的牙型角是()。 A、30° B、55° C、60° 3、()个构件直接接触产生某种相对运动的联接称为运动副。 A、1 B、2 C、3 4、标准齿轮的压力角为20°,在()上。 A、基圆 B、分度圆 C、节圆 5、复合铰链的转动副数为()。 A、活动构件数-1 B、构件数-1 C、等于构件数 6、一对渐开线齿轮传动()。 A、保持传动比恒定不变; B、传动比与中心距有关 C、在标准中心距的条件下,分度圆与节圆不重合。 7、螺纹的公称直径是指()。 A、螺纹小径 B、螺纹中径 C、螺纹大径 8、双线螺纹的螺距P=导程L的()倍。 A、1/2 B、2 C、3/2 9、一个作平面运动的构件具有()个自由度。 A、1 B、2 C、3 10、在不能开通孔或拆卸困难的场合宜采用()。 A、圆柱销 B、圆锥销55° C、内螺纹圆柱销(圆锥销) 四、指出下面机构运动简图中的复合铰链、局部自由度和虚约束,并计算机构的自由度,并判断机构是否具有确定的相对运动。(15分)
