湖州市交通规划设计院 1 施工图设计实施细则（桥梁部分）
第四篇 桥梁、涵洞
4.1 设计依据及规范
⑴ 初步设计批复；
⑵ 航道标准批复；
⑶ 《本项目地质勘察报告》（详勘）；
⑷ 《公路工程技术标准》(JTG B01—2003)；
⑸ 《公路桥涵设计通用规范》(JTG D60—2004)；
⑹ 《公路钢筋混凝土及预应力钢筋混凝土桥涵设计规范》(JTG D62—2004)；
⑺ 《公路圬工桥涵设计规范》(JTG D61—2005)；
⑻ 《公路桥涵地基与基础设计规范》(JTJ 024—85)；
⑼ 《公路桥梁板式橡胶支座》(JT/T 4-2004)；
⑽ 《公路桥梁伸缩装置》(JT/T 327-2004)；
⑾ 《公路工程抗震设计规范》(JTJ 004—89)；
⑿ 《公路交通安全设施设计规范》 （JTG D81-2006）
⒀ 《公路交通安全设施设计细则》 （JTG/T D81-2006）
⒁ 《公路交通安全设施施工技术规范》 （JTG F71-2006）
⒂ 《公路桥涵施工技术规范》(JTJ041-2000)。
4.2 设计技术标准
1. 本项目为2条三级路，设计时速为30Km/h。
2 .设计汽车荷载等级：公路—II级。
3. 桥梁宽度：0.5米(防撞护栏)+7.0米(行车道)+0.5米(防撞护栏)。
4. 桥梁纵、横坡：纵坡同路线；设2％的双向横坡，曲线桥需要设超高的同路线。
4.3 应收集的设计基础资料
⑴ 路线平面图及直、曲线一览表，超高表；
⑵ 路线纵断面设计图；
⑶ 工程地质勘察报告；
⑷ 外业资料：测时水位统一为1.16米(85国家高程系)，河床断面以桥梁调查时测量数据为准；坐标同道路坐标系统，为相对坐标系。 施工图设计实施细则
湖州市交通规划设计院 2 ⑸ 标准图及图框：执行院标准。
4.4 桥梁结构形式
4.4.1 上部结构
本项目上部结构采用：
⑴ 10m、13m、16m跨径采用大铰缝后张法预应力砼空心板梁，中板宽1.25m，边板底宽1.25m；10m、13m、16m板挑臂0.25m；除单孔桥为简支结构外，其余均采用为先简支后结构连续体系。
⑵ 20m、25m跨径采用装配式预应力砼小箱梁，为先简支后结构连续体系·。
⑶ 如有其它复杂桥梁则由总师室另行讨论决定桥型。
4.4.2 桥台类型
⑴
为保证行车舒适，保证桥头路基压实度，减少桥头跳车，桥头填土高度原则上按不超过4.0米控制。
⑵ 当台后填土高h＜3.5m，采用桩柱式桥台（如地质情况很好时，可采用重力式U型台、扩大基础）；当台后填土高h≥3.5m，采用肋板式桥台。桥台盖梁长为8.0m（具体根据是否有过桥管线决定最终盖梁宽），有过桥管线要求的桥梁盖梁须考虑预留宽度，基础均采用钻孔灌注桩基础；肋板台采用双排双桩，桩柱式台宜采用单排双桩，但对于斜交角度较大、桩中斜距大于7.0m的应调整为单排三桩。桩中距根据盖梁配筋计算结果确定，整个项目中（相同结构、相同斜交角度，设计人员相互之间应做到统一）；同一个项目90度桥桩间距确定为L后，其余角度桥桩间距为L/cosa；桩接盖梁桥台盖梁高、宽尺寸及桩径参照下表，经计算确定：
桩接盖梁桥台盖梁尺寸、桩径表
结构类型 跨径（m） 盖梁宽度（不含背墙厚）（cm） 盖梁高度（cm） 桩径（cm） 备注
空心板 10 120 90 80
13 120 100 80
16 130 110 100
20 130 110 100 通航桥梁桩径另行考虑
小箱梁 20 140 130 130
25 160 130 150
注：单孔20m简支桥采用空心板，多孔20m结构连续桥梁采用小箱梁。
⑶ 空心板梁桥计算桩深（计算入土深度）大于55m时，桩径宜提高一级并重新计算 施工图设计实施细则
湖州市交通规划设计院 3 桩长。
⑷ 所有桥台背墙宽50cm（正截面，下同）。10m、13m跨径桥台耳墙长220cm，16、20m跨径桥台耳墙长250cm，25m跨径桥台耳墙长300cm，耳墙宽均为50cm；耳墙顶上护栏采用与桥梁相同形式（耳墙施工时需注意防撞护栏预埋钢筋的预埋）。
⑸ 桥台台前溜坡坡率应根据设计需要确定，一般情况采用1：1.5。
⑹ 关于软土区段桥台施工要求：必须在地基处理、完成台后填土之后，再进行桩基施工。台后应严格分层回填、夯实处理。
4.4.3 桥墩类型
桥墩采用桩接盖梁式桥墩（如地质情况很好时，可采用重力式桥墩、扩大基础），基础均采用钻孔灌注桩基础；一般宜采用单排双桩，但对于斜交角度较大、桩中斜距大于7.0m的应调整为单排三桩。桩中距根据盖梁配筋计算结果确定，整个项目中（相同结构、相同斜交角度，设计人员相互之间应做到统一）；同一个项目90度桥桩间距确定为L后，其余角度桥桩间距为L/cosa；桥墩盖梁端部悬臂长度以悬臂起点距边柱外侧10cm控制；桩接盖梁桥桥墩盖梁高、宽尺寸及桩径参照下表，经计算确定：
桩柱式墩盖梁尺寸、桩径表
结构类型 跨径（m） 盖梁宽度（cm） 盖梁高度（cm） 柱径（cm） 桩径（cm） 悬端高（cm）
空心板 10 120 100 80 70
13 130 110 80 70
16 130 110 100 70
20 140 120 100 70
小箱梁 20 150 140 120 130 70
25 连续墩 160
150 130 150 75
过渡墩 185
注：空心板桥梁均为桩接盖梁墩，小箱梁桥采用柱式墩；
⑴ 空心板梁桥计算桩长大于55m时，桩径宜提高一级并重新计算桩长。
⑵ 陆上墩柱底（或系梁顶）控制埋入地面以下0.50m左右，柱底标高精度统一为0.100m；水中墩柱底（或系梁底）控制标高1.00m（85国家高程）。
⑶ 桩底标高精度统一为0.50m。
4.4.4 墩、台盖梁配筋：
本项目3跨及以上的桥梁均采用先简支后结构连续，桥墩盖梁采用桥梁通计算时应考 施工图设计实施细则
湖州市交通规划设计院 4 虑墩顶结构连续的因素，实际操作时，车道、车辆荷载应乘以提高系数，分别为16m、20m跨为0.2，10m、13m跨为0.3.，桥台盖梁采用桥梁通计算时不用乘以提高系数。
4.4.5 系梁设置
当盖梁底到地面距离大于7米时以及航道桥主跨必须设置系梁；系梁高度可取0.8~1.0倍桩（柱）的直径，宽度可取0.6~1.0倍桩（柱）的直径。一般情况下，桩径1.2m，系梁采用（高×宽）1.0m×0.8m；桩径1.5m，系梁采用（高×宽）1.2m×1.0m。
4.4.6、护栏
桥梁两侧均设Rcw－SB－F型钢筋砼防撞护栏（W=50cm）；根据砼收缩要求，钢筋砼防撞护栏相隔5m左右设置断缝，位于墩顶务必设断缝，在伸缩缝处需要设置伸缩装置。
4.4.7、桥头搭板
本项目一般情况下不设置搭板，如台后填土高于3.5m可以讨论决定是否设置搭板。
设置肋板式桥台的桥梁须设置桥头搭板，长度6m；搭板设置与路面同宽，其厚度统一为35cm，并分块设置。
搭板设置顺桥向近台端置于桥台或牛腿上，其顶面预留厚5cm沥青层，搭板与牛腿之间设置1cm厚油毛毡垫层，横桥向与路面横坡一致，顺桥向较路纵坡增大1％。
4.4.8、防震设计要求
桥梁盖梁均设置防震挡块：挡块以宽23cm，高30cm，挡块竖向钢筋采用Φ16 HRB335钢筋，横向钢筋采用φ8R235钢筋；挡块外侧与盖梁端平齐，墩高低盖梁挡块可设置成不等高形式。
4.4.9、桥台锥坡
锥坡顶点统一设置在距耳墙尾端75厘米处，坡度为1：1.5。
4.4.10、桥面防排水
⑴ 在砼铺装顶面喷涂改性乳化沥青防水粘结层，其上为5cm厚沥青砼桥面铺装。
⑵ 桥面排水管优先考虑采用竖排，统一采用φ100铸铁泄水管，具体参照通用图。
4.5、其它构造
4.5.1、桥面铺装
一般桥梁采用10cmC50砼+改性乳化沥青防水粘结层+5cmAC－13C沥青砼；钢筋采用D8冷扎带肋焊接钢筋网，纵横向间距均采用10cm。
4.5.2、伸缩缝
80型以下（包括80型）均采用异型钢伸缩缝，80型以上采用梳齿型伸缩缝。根据连 施工图设计实施细则
湖州市交通规划设计院 5 续长度确定伸缩缝型号，伸缩缝可按下表选用：
桥梁伸缩缝型号表
单联桥长L（m）≥ 伸缩缝型号
L≤40 D60异型钢伸缩缝
40＜L≤60 D60异型钢伸缩缝
60＜L≤100 D80异型钢伸缩缝
伸缩缝及桥面连续长度=桥梁建筑宽度(包括护栏长度，斜交桥采用斜长)。
4.5.3、支座：
支座规格采用标准见《支座规格采用标准》，支座垫石平均高度统一取12cm。
桥梁横坡通过梁底砼锲块调整。
4.6、墩身、桥台桩基配筋设计
⑴ 为方便施工，同一种跨径桥梁、同一座桥梁桩柱直径应尽量可能统一。
⑵ 桥梁桩基按摩擦桩设计桩长时。考虑桩基沉降因素，对位于冲刷河流上的桩基础要考虑河流的冲刷深度。桩尖持力层不能置于流塑、软塑状土层中。桥台位置地质条件如在地面线以下15m深度范围内存在淤泥层，计算桩长时应考虑负摩阻影响，计算时淤泥层及以上土层均不考虑桩侧摩阻力；即取τp＝0，15m以下不考虑负摩阻影响。当考虑负摩阻力后，桩底比附近桥墩桩底深时，一般取和桥墩桩基相同的底标高。
无基岩地质按摩擦桩设计；桩基进入微风化岩层，当(桩长/桩径)≤12时，按嵌岩桩设计，不然，可采用摩擦桩设计。桩基进入弱风化（中风化）岩层，当该岩层为软岩时，按摩擦桩设计；为硬岩时，可按嵌岩桩设计。
嵌岩深度按基础规范计算，一般不宜小于2.5d（d为桩径）。
对位于陡坡（倾角≥30o）上的嵌岩桩，要保证桩基嵌岩计算起点所需岩石水平距离：微风化岩2.5d，弱风化岩4d。并保证同一基础桩底标高差不大于10m，单根桩长度不小于8m。
⑶ 桩底透水与不透水按照持力层性质确定。
⑷ 修正系数入取值按照JTJ 024-85第4.3.2条取用。

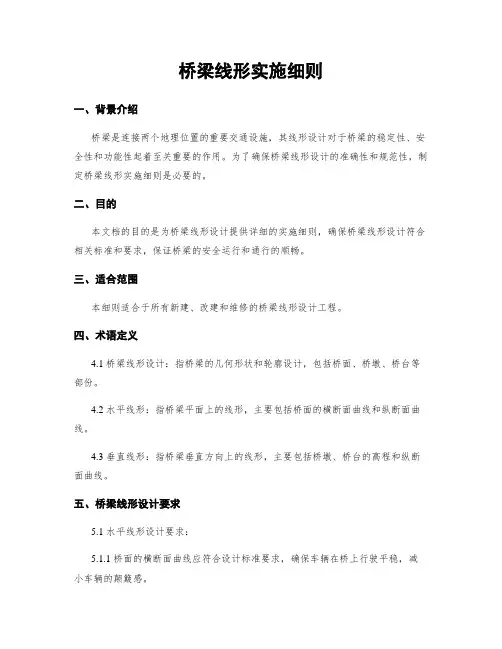

桥梁线形实施细则
桥梁线形实施细则
一、背景介绍
桥梁是连接两个地理位置的重要交通设施，其线形设计对于桥梁的稳定性、安全性和功能性起着至关重要的作用。为了确保桥梁线形设计的准确性和规范性，制定桥梁线形实施细则是必要的。
二、目的
本文档的目的是为桥梁线形设计提供详细的实施细则，确保桥梁线形设计符合相关标准和要求，保证桥梁的安全运行和通行的顺畅。
三、适合范围
本细则适合于所有新建、改建和维修的桥梁线形设计工程。
四、术语定义
4.1 桥梁线形设计：指桥梁的几何形状和轮廓设计，包括桥面、桥墩、桥台等部份。
4.2 水平线形：指桥梁平面上的线形，主要包括桥面的横断面曲线和纵断面曲线。
4.3 垂直线形：指桥梁垂直方向上的线形，主要包括桥墩、桥台的高程和纵断面曲线。
五、桥梁线形设计要求
5.1 水平线形设计要求：
5.1.1 桥面的横断面曲线应符合设计标准要求，确保车辆在桥上行驶平稳，减小车辆的颠簸感。 5.1.2 桥面的纵断面曲线应符合设计标准要求，确保桥面排水顺畅，防止积水和结冰现象的发生。
5.1.3 桥面的超高和净高应满足通行车辆的要求，确保大型车辆能够顺利通过。
5.2 垂直线形设计要求：
5.2.1 桥墩和桥台的高程应符合设计标准要求，确保桥梁的稳定性和安全性。
5.2.2 桥墩和桥台的纵断面曲线应符合设计标准要求，确保桥梁的排水和抗风性能。
5.2.3 桥墩和桥台的外形应美观慷慨，与周围环境协调一致。
六、桥梁线形设计流程
6.1 初步线形设计：根据桥梁的功能和通行要求，进行初步的水平线形和垂直线形设计。
6.2 优化线形设计：根据初步线形设计的结果，进行线形的优化和调整，确保线形设计符合相关标准和要求。
6.3 线形设计审核：对优化后的线形设计进行审核，确保设计的合理性和可行性。
6.4 最终线形设计：根据审核结果进行最终的线形设计，形成最终的线形设计方案。
七、桥梁线形设计文件
7.1 水平线形设计文件：包括桥面横断面曲线和纵断面曲线的设计图纸和计算书。

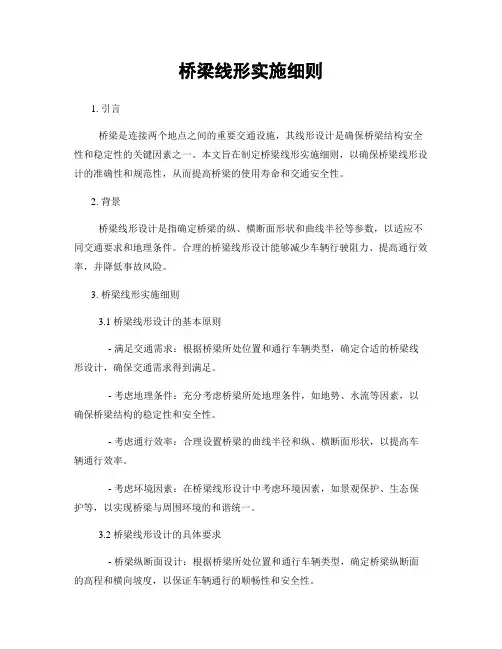

桥梁线形实施细则 2
