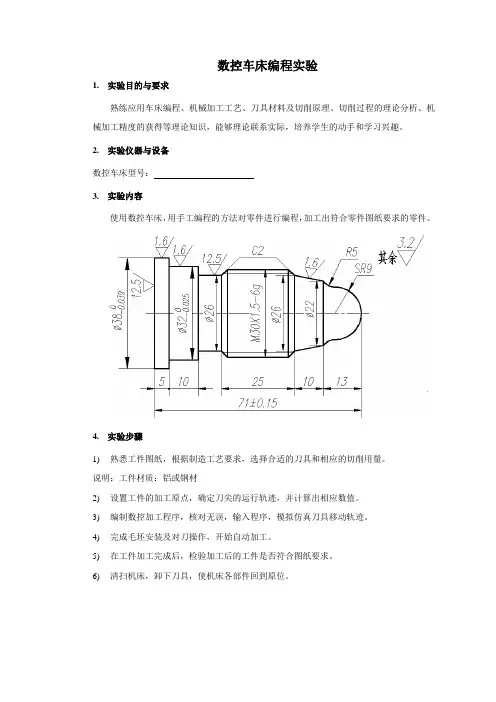

数控车床零件程序编制与模拟加工实训

数控车床零件程序编制与模拟加工实训
数控车床零件程序编制与模拟加工实训

实训一数控车床零件程序编制及模拟加工实训

一. 实训目的:

二. 实训设备:

三. 实训容:

1.如图所示成型面零件,已知毛坯尺寸为Φ40×80,编写数控加工程序并进行图形模拟加工。

2.数控加工程序卡

根据零件的加工工艺分析和所使用的数控车床的编程指令说明,编写加工程序,填写程序卡,见下表:

零件号零件名称编制日期

程序号编制人

序号程序容程序说明

四.实训思考题:

1.使用G02/G03指令时,如何判断顺时针/逆时针方向?

2.简述在数控车床上完成从图纸到零件成品的整个过程。

3.说明摸态和非摸态之区别。

五.实训报告要求:

实训报告实际上就是实训的总结。对所学的知识、所接触的机床、所操作的容加以归纳、总结、提高。

1.实训目的

2.实训设备

3.实训容

4.分析总结在数控车床上进行启动、停止、手动操作、程序的编辑和管理及MDI运行的步骤。

实训二车成形面实训

一. 实验目的:

二. 实验设备、材料及工具:

三. 实训容:

零件如下图,毛坯外径Φ50×135,编制数控加工程序。

零件号零件名称编制日期

程序号编制人

序号程序容程序说明

1.使用G02/G03指令时,如何判断顺时针/逆时针方向?

2.试用圆弧插补指令R或I、K分别编写程序。

3. 采用M98子程序调用编写程序时应注意那些问题?

4.采用G73复合循环编写程序时应注意那些问题?

5.简述分别用G71与G73进行粗加工圆弧R15±0.05时的走刀路线的区别。

五.实训报告要求

实训报告实际上就是实训的总结。对所学的知识、所接触的机床、所操作的容加以归纳、总结、提高。

1.实训目的

2.实训设备

3.实训容

4.分析总结在数控车床上进行启动、停止、手动操作、程序的编辑和管理及MDI运行的步骤。

实训三螺纹轴类零件加工及精度控制实验一.实训目的:

二. 实训设备、材料及工具:

三. 实训容:

加工零件如下图,毛坯Φ50×160编制数控加工程序。

零件号零件名称编制日期

程序号编制人

序号程序容程序说明

1.简述普通三角形多线螺纹的标注方法。

2.计算M40x3/2的中径d2、小径d1及螺旋升角ψ。

3.简述在数控车床上车削多线螺纹时的分线方法。

五.实训报告要求:

实训报告实际上就是实训的总结。对所学的知识、所接触的机床、所操作的容加以归纳、总结、提高。

1.实训目的

2.实训设备

3.实训容

4.分析总结在数控车床上进行启动、停止、手动操作、程序的编辑和管理及MDI运行的步骤。

数控车床仿真加工项目

数控加工仿真操作 数控仿真系统是基于虚拟显示的仿真软件。下面以斯沃数控仿真系统为平台,以FANUC0iT系统为例讲述数控加工模拟的操作。 1、零件图及其工艺分析 零件分析:如图1-1所示,该工件为阶梯轴零件,其成品最大直径为Φ28mm,由于直径较小,毛坯可以采用Φ30mm的圆柱棒料,加工后切断即可,这样可以节省装夹料头,并保证各加工表面间具有较高的相互位置精度。装夹时注意控制毛坯外伸量,提高装夹的刚性。 图1-1 零件图 工艺分析:由于阶梯轴零件径向尺寸变化较大,可利用恒线速度切削功能,以提高加工质量和生产效率。从右端至左端轴向走刀车外圆轮廓,切螺纹退刀槽,车螺纹,最后切断。粗加工每次背吃刀量为1.5mm,粗加工进给量为0.2mm/r,精加工进给量为0.1mm/r,精加工余量为0.5mm。 [加工工序] 1)车端面。选择Φ30的毛坯,将毛坯找正、夹紧,用外圆端面车刀平右端面,并用试切法对刀。 2)从右端至左端促加工外圆轮廓,留0.5mm精加工余量。 3)精加工外圆轮廓至图样要求尺寸。 4)切螺纹退刀槽。 5)加工螺纹至图样要求。 6)切断,保证总长尺寸要求。 7)去毛刺,检测工件各项尺寸要求。

2、选择机床系统和加工面板 1)在桌面上找到“斯沃数控仿真软件”的图标,双击进入,在数控系统中找到“FANUC0i T”如图2-1,点运行进入(此为单机版登录)。 2)出现FANUC0i T系统的系统仿真,在右下角下拉菜单中选择FANUC0i T标准面板。 3)整个仿真软件主要由机床操作面板、工具菜单和仿真机床模型窗口组成,如图2-2。 图2-1“选择机床系统”对话框

数控机床操作实训

数控机床操作实训 实训报告 数控一班姜永平0805030106成学号:班级:姓名:绩:

未注公差+0.05 六.实训过 程 O1234 (PROGRAM NAME-T) (DATE=DD-MM-YY-27-06-10TIME=HH:MM-12:32) N2G0G17G40G49G80G90 (TOOL-1DIA.OFF.-1LEN.-1DIA.-10.) N4G0G90X-25.Y25.A0.S2000M3N5G43H1Z50. N6Z5. N7G1Z-7.75F20.(一)编程N8Y-25.F1000.步骤及内容N9X25. N10Y25. N11X-25. N12Z-15.5F20. N13Y-25.F1000. N14X25. N15Y25. N16X-25. N17Z-23.25F20. N18Y-25.F1000. N19X25. N20Y25. N21X-25. N22Z-31.F20. N23Y-25.F1000. N24X25. N25Y25. N26X-25. N27G0Z50. N28X25.Y0. N29Z5. N30G1Z-7.75F20. N31G3X-25.R25.F1000. N32X25.R25.

N33G1Z-15.5F20. N34G3X-25.R25.F1000. N35X25.R25. N36G1Z-23.25F20. N37G3X-25.R25.F1000. N38X25.R25. N39G1Z-31.F20. N40G3X-25.R25.F1000. N41X25.R25. N42G0Z50. N43M5 N44G91G28Z0. N45G28X0.Y0.A0. N46M01 (TOOL-5DIA.OFF.-5LEN.-5DIA.-4.) N47T5M6 N48G0G90G53X-23.65Y19.5A0.S2000M3 N49G43H5Z50. N50Z5. N51G1Z-2.375F15. N52Y-19.5F600. N53G3X-19.5Y-23.65R4.15 N54G1X19.5 N55G3X23.65Y-19.5R4.15 N56G1Y19.5 N57G3X19.5Y23.65R4.15 N58G1X-19.5 N59G3X-23.65Y19.5R4.15 N60G1Z-4.75F15. N61Y-19.5F600. N62G3X-19.5Y-23.65R4.15.N63G1X19.5 N64G3X23.65Y-19.5R4.15 N65G1Y19.5 N66G3X19.5Y23.65R4.15 N67G1X-19.5 N68G3X-23.65Y19.5R4.15 N69G1Z-7.125F15. N70Y-19.5F600. N71G3X-19.5Y-23.65R4.15 N72G1X19.5 N73G3X23.65Y-19.5R4.15 N74G1Y19.5 N75G3X19.5Y23.65R4.15

数控车精品课程教案

江苏省职业学校实习课程教师教案本 (2010 —2011学年第二学期) 专业名称 课程名称 授课教师 学校

《数控车床加工工艺与编程操作》 教案设计说明 实训篇六——轴类零件的加工 本节教学内容属于数控加工基础实训篇课题6的教学内容;根据本专业人才培养方案及教材要求将本节教学内容设计成适合理实一体化教学的四

课题名称实训篇六——轴类零件加工课题序号课题1——轴外圆加工授课日期第12周 2011年5月11日至2011年5月13日 授课时数 4 授课班级10数控授课班级人数30 教学目的与要求1、能根据零件图要求,合理选择进刀路线及切削用量; 2、能根据零件图正确编制外圆、圆弧加工程序,并学会必要的尺寸计算; 3、掌握车削外圆对刀、进刀方法; 4、能正确的装夹毛坯、刀具。 重点与难点1、合理的选择进刀路线; 2、正确的装夹毛坯; 3、刀具的选择; 4、能对加工质量进行分析和处理。 示范内容1、多媒体软件仿真示范; 2、车床上的实际操作示范。 巡回重点及注意事项1、教师巡视;(巡视学生操作的规范性、正确性) 2、对于不正确的学生,教师进行个别指导。 实习课题图或操作工序安排

实习课日安排(分课题操作教学安排)

课题名称实训篇六——轴类零件加工课题序号课题4——阶段性综合 训练 授课日期第14周 2011年5月25 日至2011年5月27日授课时数 4 授课班级10数控授课班级人数30 教学目的与要求1、能根据零件图连贯的编出整个零件程序。 2、能根据零件图要求,合理选择进刀路线及切削用量。 3、合理采用加工技巧保证零件加工精度。 4、培养学生的综合应用能力。 重点与难点1、轴类综合零件工艺分析及程序编制的能力。 2、能根据零件图要求,合理选择进刀路线及切削用量。 3、合理采用加工技巧保证零件加工精度。 示范内容1、多媒体软件仿真示范; 2、车床上的实际操作示范。 巡回重点及注意事项1、教师巡视;(巡视学生操作的规范性、正确性) 2、对于不正确的学生,教师进行个别指导。 实习课题图或操作工序安排

数控车床仿真软件实习教程

一、数控加工仿真系统的运行 单击【开始】按钮,在【程序】中选择【数控加工仿真系统】,在弹出的子菜单中单击【加密锁管理程序】,如图1所示。 图1 单击【加密锁管理程序】,WINDOWS XP右下角任务栏会出现如图2所示的电话形状图标。 图2 再次进入【程序】菜单中的【数控加工仿真系统】,在弹出的子菜单中单击【数控加工仿真系统】,如图3所示。

图3 单击【数控加工仿真系统】弹出系统登陆界面,如图4所示。直接单击【快速登陆】按钮进入系统。 图4

二、数控加工仿真系统的基本用户界面 1.选择机床 在主界面下,单击下拉菜单中的【机床】,在弹出的下拉子菜单中单击【选择机床】;或者单击图标 菜单中的图标,如图5所示,系统将会弹出选择机床子界面,将【控制系统】选为【FANUC】,然后在选择【FANUC OI Mate】【机床类型】【选车床】然后在选择机床的生产厂家【南京第二机床厂】选项,然后单击确定,如图6。 图5

图6

机械操作面板 图7 图5所示为数控加工仿真系统的主界面,用户可以通过操作鼠标或键盘来完成数控机床的仿真操作。它包括下拉菜单;图标菜单;机械操作面板;机床操作面板和数控机床动画仿真五部分组成。 2.图标菜单 3.机械操作面板 数控仿真加工系统的机械操作面板即为真实机床操作面板上的操作区,其各键名称功能见图7。

模式旋钮上的功能: 为编辑模式,在此模式下才可以进行程序的输入和修改 . 为手动模式在此模式下可以进行手动操作. 为微米模式,指针对准1则为1微米模式,对准10为10微米模式,以此类推,同时在微米模式下激活手轮旋钮.手轮共有100个小格,指针对准哪个数字则每个小格单位为多少微米。 模式旋钮 主轴正转 倍率开关 主轴反转

数控车床模拟仿真实验指导书

数控车床编程加工模拟仿真实验指导书 一、实验目的 1.了解数控车床编程仿真软件。 2.利用仿真软件,学习数控车床的编程加工仿真过程,为实际FANUC 0 i—TC数控车床操作加工打下良好基础。 3.能够对给出零件图进行模拟仿真编程加工。 二、实验设备 计算机、宇龙数控仿真软件 三、预习与参考 1.数控车床的加工特点 数控车床是数字程序控制车床(CNC 车床)的简称,它集通用性好的万能型车床、加工精度高的精密型车床和加工效率高的专用型普通车床的特点于一身,是国内使用量最大、覆盖面最广的机床之一。 数控车床主要用于轴类和盘类回转体零件的加工,能够自动完成内外圆柱面、圆锥面、圆弧面、螺纹等工序的切削加工,并能进行切槽、钻、扩、铰孔和各种回转曲面的加工。数控车床具有加工效率高,精度稳定性好,加工灵活、操作劳动强度低等特点,特别适用手复杂形状的零件或中、小批量零件的加工。 2.车床原点、车床参考点、程序原点 车床原点又称机械原点,它是车床坐标系的原点。该点是车床上的一个固定点,是车床制造商设置在车床上的一个物理位置,通常不允许用户改变。车床原点是工件坐标系、车床参考点的基准点。车床的机床原点为主轴旋转中心与卡盘后端面的点。 车床参考点是机床制造商在机床上用行程开关设置的一个物理位置,与机床原点的相对位置是固定的,车床出厂之前由机床制造商精密测量确定。 程序原点是编程员在数控编程过程中定义在工件上的几何基准点,有时也称为工件原点,是由编程人员根据情况自行选择的。 3. FANUC 0 i—TC车床面板操作说明

按钮名称功能说明 进给倍率调节进给倍率,调节范围为0~150%。置光标于旋钮上,点击鼠标左键,旋钮逆时针转动,点击鼠标右键,旋 钮顺时针转动。 单段将此按钮按下后,运行程序时每次执行一条数控指令。空运行进入空运行模式 跳段当此按钮按下时,程序中的“/”有效。 机床锁住机床锁住 尾架暂不支持 回零进入回零模式,机床必须首先执行回零操作,然后才 可以运行。 手轮倍率X1、X10、X100分别代表移动量为0.001mm、0.01mm、 0.1mm。 轴选择手轮方式时按下表示手轮移动Z轴,否则表示手轮移 动X轴 复位机床复位 主轴倍率每按一次主轴转速减少10%,每按一次主轴转速增加10%,按主轴转速恢复为100% 机床移动手动方式下-X/+X/-Z/+Z方向移动机床 快速移动手动方式下配合-X/+X/-Z/+Z方向快速移动机床自动进入自动加工模式。 编辑进入编辑模式,用于直接通过操作面板输入数控程序 和编辑程序。 MDI 进入MDI模式,手动输入指令并执行。 JOG 手动方式,连续移动。 手摇进入手轮模式 主轴控制主轴正转/停止/反转 循环启动程序运行开始,系统处于自动运行或“MDI”位置时按下有效,其余模式下使用无效。 停止运行程序运行停止,在程序运行过程中,按下此按钮运行暂停,再按循环启动从头开始执行。 系统开关系统启动、系统停止紧急停止紧急停止 手轮将光标移至此旋钮上后,通过点击鼠标的左键或右键 来转动手轮。

数控机床的操作及编程实训报告范本

数控机床的操作及编程实训报告

数控机床的操作及编程实训报告 姓名: 学号: 班级:数控102

实训一、数控车床认识及基本操作实训 一、目的与要求 1、目的: 1)、了解数控车床的结构和工作原理; 2)、掌握数控车床的编程; 3)、掌握数控车床的手动操作; 4)、掌握数控车床的刀具补偿输入、程序自动运行。 2、要求:在规定的课程周期内: 1)、熟悉车床本体、CNC、伺服单元、PLC、面板等 部件的结构、原理、作用。 2)、掌握手动编程各种指令的意义功能、根据加工工艺,编写指定零件的加工程序。 3)、能够熟练操作数控车床。 4)、独立完成数控车床的对刀,程序编制、录入, 加工出合格的零件。 5)、按课程要求编写相应的实训报告。 二、内容: 1、熟悉数控车床的结构和工作原理 2、在掌握数控车削加工工艺的基础上,能够熟练使用 华中数控系统编制加工程序。 3、能够正确操作SKA6136/V数控车床,并利用机床完成给

定零件的加工; 三、实训设备:数控车床一台 四、实训思考题 1.简述数控车床的安全操作规程. (1)工作时请穿好工作服,安全鞋,戴好工作帽及防护镜,注意:不允许戴手套操作机床。 (2)注意不要移动或损坏安装在机床上的警告标牌。 (3)注意不要在机床周围放置障碍物,工作空间应足够大。 (4)某一项工作需要俩人或多人共同完成时,应注意相互间的协调一致。 2.机床回零的主要作用是什么? 数控装置上电时并不知道机床零点,为了正确地在机床工作时建立机床坐标系,一般在每个坐标轴的移动范围内设置一个机床参考点(测量起点),机床起动时,一般要进行机动或手动回参考点,以建立机床坐标系。机床参考点能够与机床零点重合,也能够不重合,经过参数指定机床参考点到机床零点的距离。机床回到了参考点位置,也就知道了该坐标轴的零点位置,找到所有坐标轴的参考点,CNC 就建立起了机床坐标系。。 3.机床的开启、运行、停止有那些注意事项? 首先安全第一,关机前要先按急停按钮再切断系统电源开关、

《数控车床编程与加工》实训教案

课题1数控车床基本程序指令及应用 学时2 一、教学目的和要求 1、了解数控车床的安全操作规程 2、掌握数控车床基本程序指令 3、掌握数控车床简单轴类零件程序的编制 二、重点难点 1、数控车床的安全操作规范 2、数控车床基本指令的基本应用 3、数控车床简单轴类零件精加工程序的编制 三、授课内容 (一)数控车床安全操作规程 1.开机前应对数控车床进行全面细致的检查,包括操作面板、导轨面、卡爪、 尾座、刀架、刀具等,确认无误后方可操作。 2.数控车床通电后,检查各开关、按钮和按键是否正常、灵活、机床有无异 常现象。 3.程序输入后,应仔细核对代码、地址、数值、正负号、小数点及语法是否 正确。 4.正确测量和计算工件坐标系,并对所得结果进行检查。 5.输入工件坐标系,并对坐标、坐标值、正负号、小数点进行认真核对。 6.未装工件前,空运行一次程序,看程序能否顺利进行,刀具和夹具安装是 否合理,有无超程现象。 7.试切时快速倍率开关必须打到较低挡位。 8.试切进刀时,在刀具运行至工件30~50㎜处,必须在进给保持下,验证Z 轴和X轴坐标剩余值与加工程序是否一致。 9.试切和加工中,刃磨刀具和更换刀具后,要重新测量刀具位置并修改刀补 值和刀补号。 10.程序修改后,要对修改部分仔细核对。 11.必须在确认工件夹紧后才能启动机床,严禁工件转动时测量、触摸工件。 12.操作中出现工件跳动、打抖、异常声音、夹具松动等异常情况时必须停车 处理。 13紧急停车后,应重新进行机床“回零”操作,才能再次运行程序。 (二)数控车床坐标系 数控机床的加工是由程序控制完成的,所以坐标系的确定与使用非常重要。根据ISO841标准,数控机床坐标系用右手笛卡儿坐标系作为标准确定。数控车床平行于主轴方向即纵向为Z轴,垂直于主轴方向即横向为X轴,刀具远离工件方向为正向。如图1-1所示 数控车床有三个坐标系即机械坐标系、编程坐标系和工件坐标系。机械坐标系的原点是生产厂家在制造机床时的固定坐标系原点,也称机械零点。它是在

数控机床仿真模拟加工实验报告

数控机床仿真模拟加工实验报告 实验目的 1、熟悉典型数控加工仿真软件——宇龙数控加工仿真软件的特点及其应用; 2、通过软件系统仿真操作和编程模拟加工,进一步熟悉实际数控机床操作,提高编写和调试数控加工程序的能力。 3、了解如何应用数控加工仿真软件进行加工过程预测,以及验证数控加工程序的可靠性、防止干涉和碰撞的发生。 实验基本原理 宇龙数控加工仿真软件是模拟实际数控机床加工环境及其工作状态的计算机仿真加工系统;应用该软件,可以基于虚拟现实技术,模拟实际的数控机床操作和数控加工全过程。本实验在熟悉软件的用户界面及使用方法的基础上,针对典型零件进行机床仿真操作运行和零件数控编程模拟加工,从而预测加工过程,验证数控加工程序的可靠性、防止干涉和碰撞的发生。 实验内容及过程 本实验通过指导老师讲解和自己的实际操作练习,分两个阶段完成实验任务;具体如下: 一、初步熟悉数控加工仿真软件的用户界面及基本使用方法: 通过实际练习,了解应用宇龙数控加工仿真软件系统进行仿真加工操作的基本方法,包括: 如何选择机床类型; 如何定义毛坯、使用夹具、放置零件; 如何选择刀具; FANUC 0i 数控系统的键盘操作方法; 汉川机床厂XH715D加工中心仿真操作方法等。 二、针对汉川机床厂XH715D数控加工中心,应用宇龙数控加工仿真软件对凸轮零件进行机床仿真操作运行和数控编程模拟加工: 凸轮零件图如下所示:

机床仿真操作运行和数控编程模拟加工过程如下: 1、机床开启 启动数控铣系统前必须仔细检查以下各项:1.所有开关应处于非工作的安全位置;2.机床的润滑系统及冷却系统应处于良好的工作状态;3.检查工作台区域有无搁放其他杂物,确保运转畅通。之后打开数控机床的电器总开关,启动数控车床。 2、机床回参考点 启动数控铣系统后,首先应手动操作使机床回参考点。将工作方式旋钮置于“手动”,按下“回参考点”按键,健内指示灯亮之后,按“+X”健及“+Z”键,刀架移动回到机床参考点 3、设置毛坯,并使用夹具放置毛坯 通过三爪卡盘将工件夹紧。 4、选择刀具并安装

数控车床操作实训总结

《数控车床操作实训》总结 盼望已久的实训已经过半,在过去两周的数控车床实训中,虽然时间很短,但是我的收获颇丰。 第一周的第一天,老师首先向我们详细讲解并演示了数控车床的操作方法以及操作注意事项,在老师的解说中,我们熟识了车削时常用的工件装夹办法、常用量具的种类和办法,知道了车外圆、车端面、车螺纹以及车槽、车断、车成形面的车削办法和丈量办法,了解到车床运转时,不可用手去摸工件外观,更不可用手去刹住转动的卡盘,严禁用棉纱擦抹转动的工件,不能把用具、夹具或工件放直接在车床床身上和主轴变速箱上,不能用手直接清除切屑,应用刷子或专用工具清除,开机前必须检查工件是否安装牢固,工件、夹具及刀具是否已夹持牢固等,检查周围有无障碍物,才可正常使用,切削时,要选择合适的刀具旋转方向和工件进给方向,切削速度、切削深度、进给量选择要适当,要用铁勾或毛刷清理铁屑,不能用手拉或用嘴吹铁屑,操作时,务必聚合精神,注意头、手、肉体和衣服不克靠近正在旋转的机件,我们还了解到操作过程中只能一人操作,不可俩人一起操作、女生如果是长头发的一定要把头发扎起来、 在每次操作结束后要把铣床切清扫干净才能离开等等,之后老师还教我们熟悉了操作面板,让我们掌握开机与关机的先

后顺序、回零的操作以及什么情况下必须回零操作、编制程序以及如何输入程序,并教我们掌握了刀具半径补偿的设置以及图形模拟显示、了解了刀具的选择原则以及切削用量的选择,尤其是如何对刀。对刀在我们操作过程中非常重要,对刀的准确与否直接影响到加工出来的工件的好坏,所以在这一周当中老师给我们的任务主要是学会对刀,我们也在这一周中经过反反复复练习,基本熟练的掌握了对刀,这为我们接下来的实际操作打下了良好的基础。除了数控车床操作,老师还教我们磨刀,要怎样才能磨好一把刀也是要讲技术的,刚开始,因为以前没练习磨刀,所以磨刀时都不知道要注意什么,也不知道从哪里磨起,但在老师的细心指导下,我们知道,磨刀时,头不能太靠近砂轮,要戴上防护眼镜,以防止切屑飞入眼睛,刀的重要性跟程序一样,一把刀的好坏直接关系到了工件的好坏,磨一把好刀能把工件加工的更光滑,可见磨刀对使用车床的重要性。虽然第一周因为校友会的影响,实训时间由五个下午缩成两个下午,但我们还是挺满意在这两个下午所先到的东西。 第二周,老师给我们的任务是加工出一个完整的工件。老师把一张图纸交给我们,让我们每个人用自己编的程序把图纸里的工件加工出来,因为我们深知如何用自己编的程序加工出一个完整的工件是我们这次车床实训的关键所在,所以当拿到老师给的图纸后我们组的组员就投入到编程当中。

数控机床装调维修教案1(10)

生产实习课教案首页 课时分配

项目:FANUC系统维修实训台的电气连接与故障诊断 一、组织教学 1. 检查学生出勤情况; 2. 检查学生劳动防护用品的穿戴情况及实习工具的准备情况; 3. 宣布上课。 二、项目指导 1.复习旧课 一个完整的数控加工程序有程序头、程序段和程序尾组成。 2.项目引入 数控机床与普通机床的电气连接有什么不一样?(提问) 3.相关知识 变压器---利用电磁感应原理,从一个电路向另一个电路传递电能或传输信号的一种电器是电能传递或作为信号传输的重要元件 变压器可将一种电压的交流电能变换为同频率的另一种电压的交流电能 电压器的主要部件是一个铁心和套在铁心上的两个绕组。 与电源相连的线圈,接收交流电能,称为一次绕组 与负载相连的线圈,送出交流电能,称为二次绕组 压器两组线圈圈数分别为N1和N2,N1为初级,N2为次级.在初级线圈上加一交流电压,在次级线圈两端就会产生感应电动势.当N2>N1时,其感应电动势要比初级所加的电压还要高,这种变压器称为升压变压器:当N2

变压器检测:测量输出端。 低压断路器(曾称自动开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流,还可以接通和分断短路电流的开关电器。低压断路器在电路中除起控制作用外,还具有一定的保护功能,如过负荷、短路、欠压和漏电保护等。低压断路器的分类方式很多,按使用类别分,有选择型(保护装置参数可调)和非选择型(保护装置参数不可调),按灭弧介质分,有空气式和真空式(目前国产多为空气式)。低压断路器容量范围很大,最小为4A,而最大可达5000A。低压断路器广泛应用于低压配电系统各级馈出线,各种机械设备的电源控制和用电终端的控制和保护。 低压断路器检测:测量输出端。 交流接触器是广泛用作电力的开断和控制电路。它利用主接点来开闭电路,用辅助接点来执行控制指令。主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。 交流接触器检测:测量输出端。 继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。 异步电动机又称感应电动机,是由气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩,从而实现机电能量转换为机械能量的一种交流电机。异步电动机按照转子结构分为两种形式:有鼠笼式、绕线式异步电动机。作电动机运行的异步电机。因其转子绕组电流是感应产生的,又称感应电动机。异步电动机是各类电动机中应用最广、需要量最大的一种。在中国,异步电动机的用电量约占总负荷的60%多。

数控机床的操作及编程实训报告资料

数控床的操作及编程训报告 姓名:___________ 学号:_ 班级:数控102

实训一、数控车床认识及基本操作实训 一、目的与要求 1、目的:1)、了解数控车床的结构和工作原理; 2)、掌握数控车床的编程; 3)、掌握数控车床的手动操作; 4)、掌握数控车床的刀具补偿输入、程序自动运行。 2、要求:在规定的课程周期内: 1)、熟悉车床本体、CNC伺服单元、PLG面板等部件的结 构、原理、作用。 2)、掌握手动编程各种指令的意义功能、根据加工工艺,编写指定零件的加工程序。 3)、能够熟练操作数控车床。 4)、独立完成数控车床的对刀,程序编制、录入,加工出合 格的零件。 5)、按课程要求编写相应的实训报告。 二、内容: 1、熟悉数控车床的结构和工作原理 2、在掌握数控车削加工工艺的基础上,能够熟练使用华中数控系统编制加工 程序。 3、能够正确操作SKA6136/V数控车床,并利用机床完成给定零件的加 工; 三、实训设备:数控车床一台 四、实训思考题 1.简述数控车床的安全操作规程. (1)工作时请穿好工作服,安全鞋,戴好工作帽及防护镜,注意:不允许戴手套操作机床。 (2)注意不要移动或损坏安装在机床上的警告标牌。 (3)注意不要在机床周围放置障碍物,工作空间应足够大。 (4)某一项工作需要俩人或多人共同完成时,应注意相互间的协调一致。 2.机床回零的主要作用是什么? 数控装置上电时并不知道机床零点,为了正确地在机床工作时建立机床坐 标系,通常在每个坐标轴的移动范围内设置一个机床参考点(测量起点),机床起动时,通常要进行机动或手动回参考点,以建立机床坐标系。机床参考点可以与机床零点重合,也可以不重合,通过参数指定机床参考点 到机床零点的距离。机床回到了参考点位置,也就知道了该坐标轴的零点位置,找到所有坐标轴的参考点,GNG就建立起了机床坐标系。。 3.机床的开启、运行、停止有那些注意事项? 首先安全第一,关机前要先按急停按钮再切断系统电源开关、最后切断电源开关,开机时顺序相反,开机后刀架要进行回零,主轴要低速热运转几分钟才能进行正常加工,如果停机时间过长要多运转一会,而且刀架也要空运行几下再加工。一般中途停机超过半小时也要进行回零操作。按循环启动按钮前为了安全起见要思索几秒钟,数控机床装夹刀具和工件时不能 用蛮力冲击力野蛮操作。工件一定要装夹牢固才能启动主轴。机床正常运 转前应该注意产品装夹是否牢固可靠,刀具是否有干涉,运行时手时刻放在复位键

数控车床操作实验报告

目的 1、了解数控车床机械结构 2、了解数控车床的基本操作 3、掌握简单零件的数控加工 原理 数控车床是一种高度自动化的机床,在加工工艺与加工表面形成方法上与普通机床是基本相同的,最根本的不同在于实现自动化控制的原理与方法上。数控车床是用数字化的信息来实现自动化控制的,将与加工零件有关的信息——工件与刀具相对运动轨迹的尺寸参数(进给执行部件的进给尺寸),切削加工的工艺参数(主运动和进给运动的速度、切削深度等),以及各种辅助操作(主运动变速、刀具更换、冷却润滑液关停、工件夹紧松开等)等加工信息用规定的文字、数字、符号组成的代码按一定的格式编写成加工程序单,将加工程序通过控制介质输入到数控装置中,由数控装置经过分析处理后,发出各种与加工程序相对应的信号和指令控制机床进行自动加工 仪器设备 数控车床、塑料棒料 步骤 1、开机,打开机床照明 2、输入程序后并检查加工轨迹 3、装夹工件,检查刀具 4、试切法对刀并验刀 5、调出程序,自动加工 6、手动切断 7、打扫机床并关机 实验过程原始记录 1、上电循环系统启动(解锁状态)打开照明 2、装工件、刀具(45mm的零件需要80-100mm的伸长量)选择35°外圆车刀换刀(在MDI模式下点prog选择1号刀,并输入) 3、仿真(目的检查程序是否准确)CSTM/GR→圆形→操作→head(自动)→执行 4、对刀定参考点坐标右端面,外圆(0,0) MDI→prog→M03S500 插入 循环启动,在手摇模式下切断面(x100:表示一个脉冲走0.1mm)显示坐标:pos 拨扭向上是x方向,下是z方向,切的时候切到一点就好 切削加工过程时倍率的选择(x25)顺时针转动轮盘为退刀,逆为切削 offset→磨耗→清零→输入→形状(注意看清与选择刀具一致) 番号01 z0.0 测量顺时针摇出 Pos(调坐标) 切外圆(x25)注意摇出时x坐标不变 Reset 复位记录27.6mm 补正→形状→x→输入→测量→检测 5、编辑→prog→程序→自动倍率为0时是为了定位 →复位→自动→倍率打开,开始切削 6、合上门,待加工结束 7、关机 实验结果及分析 数控车床主要用于加工轴类、盘套类等回转体零件,能够通过程序控制自动完成内外圆柱面、锥面、圆弧、螺纹等工序的切削加工,并进行切槽、钻、扩、铰孔等工作,一次装夹中可以

数控车床实训综合训练教案

数控车床实训综合训练教案

实训教案 综合课题1 编制如图零件的加工程序?工艺条件:工件材质为45号钢(塑料棒),毛坯e30mm 的棒料 1 ?分析零件图样 ⑴零件图样外沟槽、外螺纹、切断等加工?材料为45号钢(塑料棒),毛坯C30mm的棒料. (2)本零件精度要求较高的尺寸:有外圆0 280-0. 033 > O24 土0?02、。25°-0?033、长度 20±0?01、77土0? 02 等。 (3)表面粗糙度 加工后的外圆0 280_0.033、C24±0?02、C 25°-0?033锥度1: 5,表面粗糙度要求为Ra 1.6 如图的零件包括圆柱面、球面、端面、 C 2 10.02 - 锥 面、

Um,切槽与其他表面的粗糙度为Ra3.2um. 2、工艺分析 (1)确定装夹方案、定位基准、编程原点、加 工起点、换刀点 由于毛坯为棒料,用三爪自定心卡盘夹紧定位。加工起点和换刀点可以为同一点,放在Z向距离工件端面X40, Z30的位置(其他机床可以为 X100,Z200) (2)制定加工方案及加工路线 根据工件形状及加工要求,选用数控车床进行工件加工。 (3)刀具的选用 根据加工内容,选用93。外圆车刀、60。外螺纹 刀、4mm宽切断刀,3种刀具的刀片材料选用高 速钢。刀具表如下

(4) 主轴转速(n):查表,高速钢刀具材料切削中 碳钢件时,切削速度V=45~60m/min,根据公式 n=1000V c/ n d及加工经验,并根据实际情况, 本课题粗加工时主轴转速选取600r/min o精加工时选取800r/min,切槽时主轴转速取300r/min, 车螺纹时主轴转速取300r/min o 进给速度(Vf):粗加工时,为提高生产效率, 在保证工件质量的前提下,可选择较高的进给速度,粗车时一般取0.3?0?8mm/r,精车时常取 0?1?0?3mm/「切断时宜取0?05?0?2mm/r。本课 题粗加工时进给速度选取0.3mm/r,精加工时进给速度选取O.lmm/r,切断及切糟时取0.1mm/r o 背吃刀量(ap):本课题粗加工背吃刀量取2mm, 精加工背吃刀量取0-2mm o (5)数值计算

数控车一体化教学教案

数控教学备课教案实例 教学内容 备注数控中级到高级总课时 480 数控的概述及安全(30课时) 教学目的: 1:让学生了解什么是数控 数控的发展:数字控制机床(Numerically Controlled Machine Tool)简 称数控 NC (1)数控(NC)阶段(1952-1970年)这个阶段经历的三代。第一代数控:1952—1959年采用了电子管元件构成的专用数控装置(NC);第二代数控:1959—1964年采用了晶体管电路的NC装置;第三代数控:1965—1970年采用了小、中规模集成电路的NC装置。 (2)计算机数控(CNC)阶段(1970—现在)。第四代数控:1970—1974年采用了大规模集成电路的小型通用计算机控制系统(CNC);第五代数控:1974—1990年微处理器应用于数控系统;第六代数控:1990年以后PC机(个人计算机,国内习惯称微机)的性能已经发展到很高的阶段,可满足作为数控系统核心部件的要求,数控系统从此进入了基于PC(PC—BASED)时代。 (3)数控系统的介绍:典型数控系统简介 日本FANUC,MITSUBISHI;德国SIEMENS、HEIDENHAIN;西班牙FAGOR 等。 我国的有:华中数控、航天数控等。

2:让学生掌握安全规定及实训守则 (1)数控安全操作教育实习纪律规章制度:警钟长鸣,安全第一,生命无法重赖,安全不能忘怀。一次意外,终身遗憾,老师忠告,请重视您的实训安全。(实训手册数控车床操作规程21页) (2)数控车床的日常维护和保养(实训手册24页内容) (3)数控车床常见操作故障(举例说明常见数控车床的鼓掌以及解决方法:A换刀超时B保险开关跳C程序参数丢失D坐标混乱等 (4)职业道德(国家规定相应的职业人员思想道德标准以及 相应的法律规定) (5)数控车工国家职业技能鉴定标准 教学方法 讲解 举例 布置作业 背安全规定及实训守则 学生掌握情

数控车仿真软件操作指导

数控车仿真软件操作指导

8、数控加工仿真系统 依次点击“开始→程序→数控加工仿真系统→数控加工仿真系统”(或双击桌面上的数控加工仿真系统快捷图标),系统将弹出如图1-38所示的用户登录界面。 图1-38 登录界面 单击“快速登录”进入仿真软件主界面,如图1-39所示。 仿真系统界面由以下三方面组成: ①菜单栏及快捷工具栏:(图形显示调节及其它快捷功能图标) ②机床显示区域:三维显示模拟机床,可通过视图选项调节显示方式。 ③系统面板区域:通过对该区域的操作,执行仿真对刀、参数设置及完成仿真加工。

图1-39 仿真软件主界面 (1)数控仿真软件的基本操作 ◆对项目文件的操作 1)项目文件的作用 保存操作结果,但不包括操作过程。 2)项目文件包括的内容 ①机床、毛坯、经过加工的零件、选用的刀具和夹具、在机床上的安装位置和方式; ②输入的参数:工件坐标系、刀具长度和半径补偿数据; ③输入的数控程序。 3)对项目文件的操作

①新建项目文件 打开菜单“文件\新建项目”;选择新建项目后,就相当于回到重新选择机床后的初始状态。 ②打开项目文件 打开选中的项目文件夹,在文件夹中选中并打开后缀名为“.MAC”的文件。注意:“.MAC”文件只有在仿真软件中才能被识别,因此只能在仿真软件中打开,而不能直接打开。 ③保存项目文件 打开菜单“文件\保存项目”或“另存项目”;选择需要保存的内容,按下“确认”按钮。如果保存一个新的项目或者需要以新的项目名保存,选择“另存项目”,内容选择完毕后输入另存项目名,“确认”保存。 保存项目时,系统自动以用户给予的文件名建立一个文件夹,所有内容均放在该文件夹中,默认保存在用户工作目录相应的机床系统文件夹内。 提示:在保存项目文件时,实际上是一个文件夹内保存了多个文件,这些文件中包含了“2)”中所讲到的所有内容,这些文件共同构成一个完整的仿真项目,因此文件夹中的任一文件丢失都会造成项目内容的不完整,需特别注意。 ◆其他操作 1)零件模型 如果仅想对加工的零件进行操作,可以选择“导入\导出零件模型”,零件模型的文件以“.PRT”为后缀。 2)视图变换的选择 在工具栏中选之一,它们分别对应于菜单“视图”下拉菜单的“复位”、“局部放大”、“动态缩放”、“动态平移”、“动态旋转”、“绕X轴旋转”、“绕Y轴旋转”、“绕Z轴旋转”、“左视图”、“右视图”、“俯视图”、“前视图”。或者可以将光标置于机床显示区域内,点

FANUC 0i 数控车床加工仿真实训

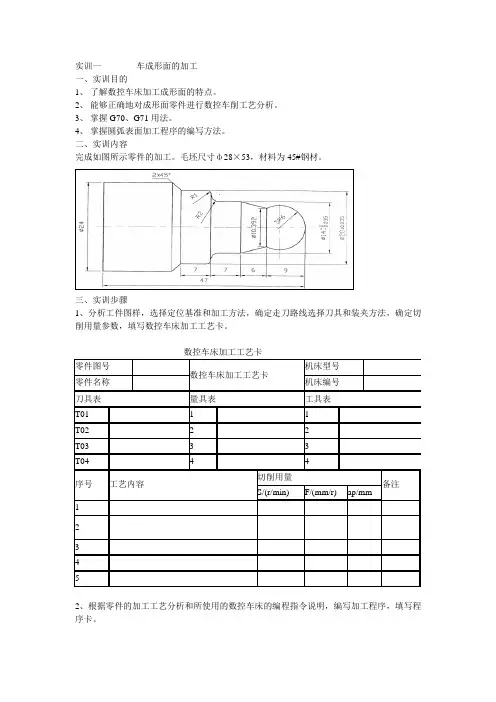

实训一车成形面的加工 一、实训目的 1、了解数控车床加工成形面的特点。 2、能够正确地对成形面零件进行数控车削工艺分析。 3、掌握G70、G71用法。 4、掌握圆弧表面加工程序的编写方法。 二、实训内容 完成如图所示零件的加工。毛坯尺寸ф28×53,材料为45#钢材。 三、实训步骤 1、分析工件图样,选择定位基准和加工方法,确定走刀路线选择刀具和装夹方法,确定切削用量参数,填写数控车床加工工艺卡。 数控车床加工工艺卡 2、根据零件的加工工艺分析和所使用的数控车床的编程指令说明,编写加工程序,填写程序卡。

3、使用数控仿真系统中的数控车床加工此零件的仿真过程。 实训二车螺纹、切槽与切断加工 一、实训目的 1、掌握数控车床加工螺纹、切槽、切断加工中的一般编程方法。 2、能够正确地对加工螺纹的数控车削工艺分析。 3、掌握G92的用法。 4、注意确定切断刀刀尖与工件端面的位置关系,以确定长度方向的尺寸。 二、实训内容 完成如图所示零件的加工。设毛坯是Φ40×80的棒料,材料为45钢。

三、实训步骤 1、分析工件图样,选择定位基准和加工方法,确定走刀路线选择刀具和装夹方法,确定切削用量参数,填写数控车床加工工艺卡。 数控车床加工工艺卡

2、根据零件的加工工艺分析和所使用的数控车床的编程指令说明,编写加工程序,填写程 3、使用数控仿真系统中的数控车床加工此零件的仿真过程。 3.如图所示,已知材料为Q235-A,毛坯为φ125×40,制定零件的加工工艺,编写零件的加工程序,在上海宇龙数控仿真系统仿真加工。

二、工艺分析 1、加工方案 2、刀具选用 通过分析可知本任务需要如下刀具:

数控车床实训心得

数控车床实训心得 当今世界各国的制造业广泛采用数控技术,以提高制造能力和水平。大力发展以数控技术为核心的先进制造技术已成为各发达国家加速经济发展、提高综合国力的重要途径。数控技术也是关系我国制造业发展和综合国力提高的关键技术,尽快加速培养掌握数控技术的应用型人才已成为当务之急! 数控车的编程并不难学,主要是记住一些常用指令以及它的格式,其中G代码中的G71和G73用的最多,一般的零件加工都要用到。G71是外圆粗车固定循环,该指令适用于用圆柱棒粗车阶梯轴的外圆或内孔需切除较多余量时的情况。当使用G71指令粗车内孔轮廓时,须注意△U为负值。G73是仿形粗车循环,主要用于零件毛胚已基本成型的铸件或锻件的加工。一般有内凹或球形轮廓的零件要用G73进行仿形加工。编程还要掌握数控机床的机械坐标原点和编程原点。 我们通过了解了现代机械制造工业的生产方式和工艺过程。熟悉工程材料主要成形方法和主要机械加工方法及其所用主要设备的工作原理和典型结构、工夹量具的使用以及安全操作技术。了解机械制造工艺知识和新工艺、新技术、新设备在机械制造中的应用。在工程材料主要成形加工方法和主要机械加工方法上,具有初步的独立操作技能。在了解、熟悉和掌握一定的工程基础知识和操作技能过程中,培养、提高和加强了我们的工程实践能力、创新意识和创新能力。这么久的实习,让我们明白做事要认真小心细致,不得有半点马虎。同时也培养了我们坚强不屈的本质,不到最后一秒决不放弃的毅力!培养和锻炼了劳动观点、质量和经济观念,强化遵守劳动纪律、遵守安全技术规则和爱护国家财产的自觉性,提高了我们的整体综合素质。在整个实习过程中,老师对我们的纪律要求非常严格,制订了学生实习守则,同时加强清理机床场地、遵守各工种的安全操作规程等要求,对学生的综合工程素质培养起到了较好的促进作用。 对刀是加工零件过程中非常重要的一个部分,对刀的正确与否直接关系到零件的精确度。对刀说简单也简单,说难也难,说简单是因为它的原理简单,说难是因为需要心细,不能求快。一般都是用手摇轮对刀的,而且倍率最好调低点以撞刀。 我们常用的是试切法对刀。试切法对刀是实际中应用的最多的一种对刀方法。下面以采用MITSUBISHI 50L数控系统的RFCZ12车床为例,来介绍具体操作方法。 工件和刀具装夹完毕,驱动主轴旋转,移动刀架至工件试切一段外圆。然后保持X 坐标不变移动Z轴刀具离开工件,测量出该段外圆的直径。将其输入到相应的刀具参数中的刀长中,系统会自动用刀具当前X坐标减去试切出的那段外圆直径,即得到工件坐标系X原点的位置。再移动刀具试切工件一端端面,在相应刀具参数中的刀宽中输入Z0,系统会自动将此时刀具的Z坐标减去刚才输入的数值,即得工件坐标系Z原点的位置。 例如,2#刀刀架在X为150.0车出的外圆直径为25.0,那么使用该把刀具切削时的程序原点X值为150.0-25.0=125.0;刀架在Z为180.0时切的端面为0,那么使用该把刀具切削时的程序原点Z值为180.0-0=180.0。分别将(125.0,180.0)存入到2#刀具参数刀长中的X与Z中,在程序中使用T0202就可以成功建立出工件坐标系。

《实训》教案与教学设计

实训教学设计 课程名称:专业技能实训(课程名称)主讲教师: 20 年~20 年第学期

教学设计方案实训名称实训学时 授课班级1:班授课班级2:班授课班级3:班授课班级4:班授课班级5:班授课班级6:班授课班级7:班授课班级8:班授课班级9:班授课班级10:班授课班级11:班授课班级12:班 课程性质公共必修课()专业必修课(√) 课程类型理论课()实训课()理实一体课(√) 课程定位 本课程主要培养学生熟悉数控机床安全操作规程并提高学生的安全文明生产意识;掌握数控常用G代码、M代码指令的用法以及熟练应用;培养并提高学生的编程与数控加工工艺分析能力;通过典型产品的制作和调试,培养学生的制造能力、检测能力,并逐步具备零件的工艺改进与编程设计能力。涵盖了一部分数控中级工技能需掌握的基本理论与实操知识。 前修课程:“数控加工工艺与编程”、“机械制图”、“普通机械加工”等。后续课程:“毕业实践项目”、“CAD/CAM” 考核方式考试()考查(√)考证() 教材及参考教材教材:数控车床操作及考证培训(自编教材) 主要参考书: (1)数控车工加工中心操作工(中级),沈建峰机械工业出版社(2)数控机床编程与操作模块化教程赵华许杰明主编清华大学出版社

(3)数控机床操作工职业技能鉴定指导,周虹人民邮电出版社 课时分配序号授课章节课时周一项目一数控车床基本操作和安全教育 周二项目二门轴的加工 周三项目三圆弧手柄的加工 周四项目四定位销的加工 周五项目五螺杆的加工 备注: 1、课时分配可根据项目、情境设计,也可根据教材篇章组织,一般是2节课为1次课。 2、表格内的字体为“仿宋_GB2312,小四”。 授课 章节 项目一数控车床的基本操作 授课 日期 周一授课课时 教学目标1. 熟悉数控机床安全操作规程并提高学生的安全文明生产意识 2.熟悉数控车床的操作(如:熟悉机床面板操作和加工指令) 3.了解常用指令的用途 教学基本内容: 1.数控机床安全操作规程 2.数控车床操作 3.熟悉常用指令的用途重点:注意安全,文明操作

数控机床实训及操作过程

(一)实训目的 1.了解数控车床和铣床的数控系统、机床结构组成及数控车削和铣削加工的基本概念和特点。 2.掌握数控车床编程调试、模拟仿真与加工等操作基本方法。能够根据图纸要求,独立地完成较简单零件的编程设计和加工。 3.培养我们的工艺分析的能力,能根据图纸的几何特征和技术要求,运用数控加工工艺知识,选择加工方法、装夹定位方式、合理地选择加工所用的刀具及几何参数,划分加工工序和工步,安排加工路线,确定切削参数。能够完成中等复杂零件数控加工工艺文件的编制。 4.培养我们的编制数控加工程序的能力,能根据图纸的技术要求和数控机床规定的指令格式与编程方法,正确地编制中等复杂典型零件的加工程序,并能够应用CAD/CAM自动编程软件编制较复杂零件的加工程序。 5.培养我们的工件加工与精度检验能力,掌握一种典型数控机床的基本操作方法,能够独立地进行机床的基本操作,按零件图纸的技术要求,在规定时间内,完成中等复杂零件的数控加工和精度检验。 6.培养我们的综合能力,能针对生产实际,综合应用本专业的相关知识与技能,参与生产实践,并能在师傅的指导下,进行实际产中的加工操作。 (二)实训内容 2.1数控车床仿真加工

2.1.1数控车床加工过程 (一)机床的选择 点击主菜单“选项”下的子菜单“选择机床和系统”,弹出设置窗口,在该窗口中进行机床和系统的选择。 1.点击主菜单“选项”下的“选择机床和系统”。 2.在弹出窗口中,“机床类型”一栏为下拉菜单,从下拉菜单中选中“卧式车 床”项。 3.卧式车床列表会显示在窗口左下方的“数控系统”列表里,点击选中 “FANUC0iMate-TB”,右边机床参数栏里显示的是选中机床的有关参数。 4.按“确定”键,设置窗口关闭,主界面左侧的显示区显示卧式车床,右侧的 数控系统面板自动切换成FANUC0iMate-TB车床。
