关于阀门内漏的判断与处理
球阀、旋塞阀内漏原因分析及处理方法
球阀、旋塞阀内漏原因分析及处理方法阀门是控制介质能量的关键部件，尤其在长输管道输油气站场所用阀门存在通径大、承压高、大多在露天环境和易燃易爆场所的特点，随着阀门运行时间增加，内漏阀门逐渐增多。
有些工艺阀门内漏，導致管线内介质不能完全放空排净，给站场其它维修造成很大麻烦。
文章主要描述了球阀、旋塞阀内漏判断方法、阀门内漏原因并针对不同内漏制定解决措施以提高阀门运行可靠性。
标签：阀门；内漏；分析；处理1 阀门内漏判断方法正确判断阀门内漏及漏量大小对阀门是否需要处理及处理效果验证非常重要。
可以根据公式判断、压力判断、经验判断阀门内漏情况。
（1）常关阀门后端为不带压管线或压力容器，根据压力容器压力的变化来判断阀门内漏。
平均每小时每英寸公称直径密封面的泄露量用V表示：其中：P1：压力容器初始压力（bar）P2：压力容器检查时压力（bar）V0：压力容器容积（m3）T：时间（h）D：管线公称直径（in）当V大于0.04m3/h·in时，即认为该阀门内漏。
（2）当无法通过阀门后端的管线或容器来判断阀门是否内漏时，关闭此阀门通过排污检查阀门内漏。
缓慢打开阀门排污阀，当气流声由大变小，声音逐渐均匀，将排污阀关闭数分钟后再次打开，如果气流声变大，说明阀门内漏，或长时间打开阀门排污阀阀腔气体无法完全排空，即认为该阀门内漏。
（3）内漏阀门前管段有压力和内漏阀门存在压差，内漏阀门关闭后放空，如果此阀没有内漏，打开此阀时阀腔有过流的声音，如果内漏，放空时不断又有压力补充进来，压力平衡无声音。
（4）当旋塞阀下游不连接压力容器时，无法通过压力表直观地观察阀门是否内漏，可以在此段管线放空后，关闭该阀门。
通过听有无气流通过及长时间观察阀门表面是否结霜（阀门内漏时有节流现象）来判断内漏。
2 阀门内漏原因分析及处理方法2.1 球阀内漏原因分析及处理方法球阀本身结构紧凑简单，密封面与球面常在闭合状态，不易被介质冲蚀，在开关过程中密封面阀座暴露，易被介质冲刷。
机械设备--阀门内漏的判断标准及操作过程中的注意事项
阀门内漏的判断标准及操作过程中的注意事项阀门内漏判定的标准1、判定阀门内漏的方法是：阀门关闭4-6小时后，用红外线测温仪表测量阀杆(靠近阀体处)或阀体下游150mm处金属温度，如大于70℃，则认定为“内漏”。
这种判断方法对大多数的内漏阀门是适用的。
但在实际工作中，我们碰到了以下一些特殊情况：（1）由于管道安装位置原因，使得有些阀门前、后存在扰动着的高温蒸汽，如连接到有压疏、放水母管的疏水门或排污门，这些阀门即使严密不漏，其阀杆温度也将超过70℃。
（2）并排接入疏、放水母管的疏水门或排污门，当最后一道阀门位置均靠近母管时，只要管路中任一支路阀门内漏，其他阀门温度均会升高以至超过70℃，如锅炉排污阀门、过热蒸汽疏水等。
因此，这些阀门的内漏判定也要采用其他方式，般测量门前管壁温度或一次门前阀杆温度来确定内漏情况。
2、运行人员确认或怀疑阀门内漏，必须通知检修人员到场进行确认，经与检修人员共同鉴定确认是内漏，方可登记缺陷，同时将检修鉴定人员名字记录在缺陷信息中。
3、在运行人员与检修人员对阀门否内漏发生意见分歧时，应参照以下表格进行确认，如仍有意见分歧时，应通知设备管理部点检人员到场进行判定，最终以综合部主管的鉴定为准。
阀门操作时的注意事项1、对于热力系统各疏放水手动门，应在操作完毕半小时后再紧一次，以消除热胀冷缩引起的阀门间隙。
2、对于设置有一、二次门的热力管道，阀门的操作顺序为：开启时应先开一次门，再开二次门；关闭时应先关二次门，再关一次门。
3、对于闸阀的操作，只能全关或者全开，不允许半开半关状态，以减少对阀门的吹损。
阀门管理中的注意事项1、机组启动前进行各电动、气动阀门的试验，试验过程中，应有专人就地监视阀门及挡板的动作情况，检查执行机构连杆及销子应无松动、弯曲和脱落，检查DCS开度指示与就地指示应一致，有中间停止的电动门要试验中间停止正常。
调节门开关方向正确，动作灵活，带联锁回路的要会同有关专业进行联锁试验，试气动调节装置应动作灵活，无漏气及异常现象，试验过程中出现异常时应停止试验，及时通知检修人员进行处理。
阀门内漏原因的分析及解决方案
阀门内漏原因的分析及解决方案摘要：阀门是管道流体输送系统中的控制部件，在管道系统中起着至关重要的作用。
作为重要的管道组成件，其密封性能直接影响着使用功能的实现。
然而，在现场施工中，对阀门安装的质量控制仍有欠缺，以至于在管道系统进行泄漏性试验时，经常有阀门内漏的情况发生，不仅造成了大量的返工和经济损失，也容易埋下安全隐患。
本文结合现场施工实际情况，分析产生阀门内漏的原因，并提出一些切实可行的预防措施，希望能够最大限度地降低阀门内漏问题的发生概率。
关键词：阀门内漏；原因分析；解决方案1阀门的内漏原因1.1开关限位问题导致阀门泄漏的最重要的原因是开关限位调整的不到位。
判断阀门内漏的第一步就是检查阀门的开关是否到位，尤其要看阀门是否能全关到位。
大部分球阀在全关位置时，球体关闭件与阀体只需要相差2~3度，就会造成介质的泄漏。
因为旋塞阀有缩径，因此一般关闭件与阀体相差10-15度才会造成内漏。
一般造成阀门开关限位不到位主要有以下几种情况造成：（1）阀门在厂内安装或在运输装卸过程中，造成阀杆连接的附件与阀杆驱动套装配角度错位而产生限位偏差导致内漏；（2）对于装配了阀门限位块的球阀，以及埋地阀门因为有加长阀杆，随着使用时间的增长，阀杆套内产生的铁锈和其他杂质落入下部，将会在阀杆与阀门限位块之间堆积部分灰尘、沙子、铁锈、油漆等杂质，在阀门关闭时致使阀门不能全关到位形成内漏；（3）长时间未进行维护保养得的执行机构，由于其齿轮箱内润滑脂变质结成硬块、铁锈堆积、限位螺栓松动等原因，将造成限位偏差，引起阀门内漏；1.2阀门内存在杂质造成阀门内漏的另一个总要起因是阀门内存在的杂质。
这些杂质既可能是沙子、石子、铁锈、焊渣等，也可能是工具、焊条、木棒、塑料制品以及其他可在施工现场找到的类似物品。
这类问题主要是以下原因造成：（1）在阀门厂家进行完水压试验后，没有将设备内水排干净，或水排放后未进行干燥、防腐、涂抹润滑油脂等保护措施，造成阀门内部锈蚀而造成内漏；（2）施工现场在阀门安装前没有在阀门两侧做好防护，导致在阀门在安装前泥沙、雨水、石子等杂质进入阀座密封与阀体之间的沟槽、阀座“O”型圈或弹簧沟槽内，造成内漏。
电厂阀门内漏管理办法
电厂阀门内漏管理办法第一章总则第一条为降低电厂（以下简称:公司）机组运行热耗、补水率，通过加强阀门内漏的排查、治理工作和各类阀门日常维护、正常使用，减少工质、能量损失，不断提高机组经济性。
同时，防止因阀门内漏、疏水管冲刷破裂造成人身和设备事故。
根据节能降耗工作有关要求，结合实际，特制定本办法。
通过落实责任、强化管理，最终实现每台机组热力系统阀门零泄漏。
第二条本制度适用于公司1-6号机组阀门操作、检查、维护及检修工作。
第二章阀门内漏判断标准第三条阀门内漏测温位置及判断方法阀门内漏测量仪器，主要是便携式红外线测温仪。
便携式测温仪须按期定检、校准，进行阀门内漏排查时，至少需要两步便携式测温仪同时测量、比对，测量结果偏差超过20℃时，必须分别进行校准。
进行阀门内漏排查时，测量部位是：1.阀门前、后管道温度，宜取距离阀门本体200-300mm处，DN150及以上阀门，宜采用一倍管道直径距离处。
测温点必须为管道表面，不得间隔任何保温、防护材料。
2.阀门门体温度。
在无法打开保温的情况下，测量阀体裸露部位最高温度作为判断依据。
当系统有二次及以上门时，判断阀门内漏依据标准：备注：Δt为阀门前、后管壁温差。
漏；当一次门温度T2≥180℃时，且T1－T2≤50℃，则此门渗漏。
⑷二次门的判断依据和方法同一次门，但阀前温度采用T2。
⑸除以上标准外，还应结合阀门后容器内部压力、温度测点，进行综合判断；对门后敞口情况，结合放水、放汽口状况，综合判断。
第三章阀门操作及检查第四条运行人员应合理使用操作工具，规范操作阀门，不具备调节功能的阀门应全开或全关。
如按介质流向有一次门、二次门的，以先开一次门后开二次门，先关二次门后关一次门的操作原则操作，让二次门主要起节流作用，一次门起隔离作用，防止一次门开关中密封面冲刷内漏，导致二次门无法隔离检修。
第五条日常检查中运行人员、点检员、维护人员如发现阀门手轮丢失或执行机构不完整、门杆弯曲及影响阀门操作的其它缺陷应及时登录缺陷，并联系检修及时处理。

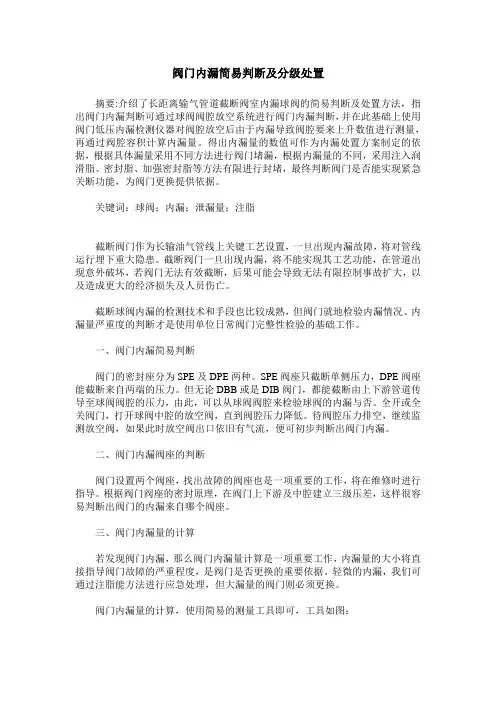

阀门内漏简易判断及分级处置
阀门内漏简易判断及分级处置摘要:介绍了长距离输气管道截断阀室内漏球阀的简易判断及处置方法，指出阀门内漏判断可通过球阀阀腔放空系统进行阀门内漏判断，并在此基础上使用阀门低压内漏检测仪器对阀腔放空后由于内漏导致阀腔要来上升数值进行测量，再通过阀腔容积计算内漏量。
得出内漏量的数值可作为内漏处置方案制定的依据，根据具体漏量采用不同方法进行阀门堵漏，根据内漏量的不同，采用注入润滑脂、密封脂、加强密封脂等方法有限进行封堵，最终判断阀门是否能实现紧急关断功能，为阀门更换提供依据。
关键词：球阀；内漏；泄漏量；注脂截断阀门作为长输油气管线上关键工艺设置，一旦出现内漏故障，将对管线运行埋下重大隐患。
截断阀门一旦出现内漏，将不能实现其工艺功能，在管道出现意外破坏，若阀门无法有效截断，后果可能会导致无法有限控制事故扩大，以及造成更大的经济损失及人员伤亡。
截断球阀内漏的检测技术和手段也比较成熟，但阀门就地检验内漏情况、内漏量严重度的判断才是使用单位日常阀门完整性检验的基础工作。
一、阀门内漏简易判断阀门的密封座分为SPE及DPE两种。
SPE阀座只截断单侧压力，DPE阀座能截断来自两端的压力。
但无论DBB或是DIB阀门，都能截断由上下游管道传导至球阀阀腔的压力，由此，可以从球阀阀腔来检验球阀的内漏与否。
全开或全关阀门，打开球阀中腔的放空阀，直到阀腔压力降低。
待阀腔压力排空，继续监测放空阀，如果此时放空阀出口依旧有气流，便可初步判断出阀门内漏。
二、阀门内漏阀座的判断阀门设置两个阀座，找出故障的阀座也是一项重要的工作，将在维修时进行指导。
根据阀门阀座的密封原理，在阀门上下游及中腔建立三级压差，这样很容易判断出阀门的内漏来自哪个阀座。
三、阀门内漏量的计算若发现阀门内漏，那么阀门内漏量计算是一项重要工作，内漏量的大小将直接指导阀门故障的严重程度，是阀门是否更换的重要依据。
轻微的内漏，我们可通过注脂能方法进行应急处理，但大漏量的阀门则必须更换。
阀门内漏检查和处理管理制度
XX电厂规章制度公布告知XX电规章〔2023〕第9号《XX电厂阀门内漏检查和处理管理制度》已经于2023年3月20日通过，现予公布，自公布之日起施行。
厂长：2023年3月20日规章制度控制表XX电厂阀门内漏检查和处理管理制度第一章总则第一条为防止疏放水阀门因未关闭严密，由于受高温高压汽水长期冲刷，导致该阀门永久内漏，甚至无法修复；此外高温高压阀门内漏，导致工质未做功直接排走，直接影响到煤耗指标，为此特制定本措施。
第二条本制度合用于XX电厂生产技术部、运行分场、检修分场阀门内漏检查和处理管理措施。
第二章职责第三条发电一、二分场负责运行分场是本措施责任贯彻部门。
负责平常阀门内漏检查、验收工作。
第四条检修分场职责检修分场是本措施责任执行部门。
负责阀门内漏处理工作。
第五条生产技术部职责一、生产技术部是本措施工作管理旳归口部门。
二、负责平常阀门内漏治理状况旳监督、检查、考核工作。
三、负责组织制定机组及公用系统等级检修计划制定上报工作，协调各专业部完毕机组等级检修、临检及设备抢修工作，并对检修质量提供技术指导和考核。
第六条安全与环境保护监察部负责安全监察工作。
第七条各检修分场在生产技术部和安全与环境保护监察部旳协调与监督下完毕运行设备维护，机组等级检修、临检和事故抢修等各项工作。
第三章工作内容规定与程序第八条阀门内漏现象：当机组启动、事故状态结束后，及正常运行中疏放水阀门、高旁门及低旁门关闭后8小时后，阀门仍有漏量。
第九条阀门内漏原因：气动或电动阀门因关极限未到位、手动门未关严或各阀门关闭过程中因有杂质遗留在门体内，导致阀门无法关闭严密。
第十条阀门内漏确认过程一、当阀门关闭8小时后，由运行分场副值班员及巡检对各阀门盘根或门体法兰及测温孔用点温仪进行测温，并记录目前温度。
二、当发现阀门温度超过50℃时，应判断出阀门内漏程度，并在阀门检查卡上进行登记。
三、若是手动阀门内漏，在条件许可旳状况下，应重新稍开此阀门，1分钟后关闭并较严；若是气动阀门，将门前手动阀门关闭并稍开后，将气动阀门开关一次，重新全开手动门；若是电动阀门内漏，在条件许可旳状况下，应就地点动稍开，1分钟后关闭并较严。
阀门内漏判定标准
阀门内漏判定标准根据焦化厂易燃易爆强腐蚀的特性，为保证安全作业生产，避免煤气及其他腐蚀性液体内漏造成事故，现针对阀门内漏的判断做出以下规定：方法一：管道内介质不是常温的情况下，关闭阀门2—3小时后，用红外线测温仪测量阀门关闭一侧的阀体及管路温度，如果关闭一侧阀体及管路温度与另一侧温度相符合，则认定为阀门内漏。
方法二：如果管路前后都有阀门，则关闭管路前后阀门，打开退液管或放散管进行确认，确保退液管和放散管畅通无堵塞现象，如果放散和退液管内无液体或汽体排出，则认定阀门良好；如果放散和退液管内有液体或汽体排出，则认定阀门内漏。
方法三：管道内的介质是煤气，且阀门一侧是高压区，而另一侧可以泄压，如槽罐、塔类设备等。
关闭需切断的阀门，打开放散阀，用蒸汽置换直至放散管冒出蒸汽20分钟左右，关闭蒸汽吹扫阀门20分钟后，用四合一报警仪或CO报警仪在放散处进行测量，CO浓度≤40 ppm时，则认定阀门良好。
＞40ppm则认定为内漏。
方法四：管道内的介质是液体（硫酸、洗油、粗苯、水、焦油等），且阀门一侧是高压区，而另一侧可以泄压，如槽罐、塔类设备等。
关闭需切断的阀门，打开泄压区的退液阀，如果退液管内无液体排出（确保退液管畅通），则认定阀门关闭良好；如果退液管内有液体排出则认定阀门内漏。
方法五：在阀门丝杆上制作安装“关闭/开启”限位标识，从而直观地能从阀门的外观上看到丝杆的升降位置，更准确地确认阀门的开关度。
3、在生产人员与动力人员对阀门是否内漏发生意见分歧时，应参照以下表格进行确认，如仍有意见分歧时，应通知设备处人员到场进行判定，最终以设备处人员的鉴定为准。
阀门内漏检查确认表检查时间: 年月日阀门内漏检查确认表检查时间: 年月日。
阀门内漏判断与处理(截止阀)
二0一三年十二月
普光分公司采气厂大湾采气区
概述
高含硫气田天然气中硫化氢、二氧化碳等，易 和气井生产的地层水相结合，形成酸液，对阀 门内部材料进行腐蚀，若操作不当，会造成阀 门损坏，集气站存在天然气内漏的风险，一旦 发生内漏就会造成设备超压运行，设备检修出 现酸气置换不彻底，高含硫化氢有毒有害气体 泄漏等，给设备运行和人员操作带来严重后果。
普光分公司采气厂大湾采气区
阀门内漏原因
阀门保养不到位：密封脂老化或缺损，内密封 材料磨损、损坏，老化，造成阀门内漏。如平 板闸阀，排污截止阀，孔板阀等；管线压力出 现大的波动，温度的变化等也会造成设备阀门 内漏。
普光分公司采气厂大湾采气区
阀门内漏判断
• 一看——火焰颜色判定法 • 二查——压力变化观察法 • 三测——温高变化测量法 • 四听——声音变化查寻法
阀门内漏处理
• 解堵——吹扫 • 泄压——维修 • 泄压——更换
普光分公司采气厂大湾采气区
截止阀内漏原因
• 密封面冲蚀、磨损 • 平面密封面沉积脏物 • 锥面密封面不同心 • 衬里密封斋损坏、老化
普光分公司采气厂大湾采气区
截止阀内漏预防措施
• 防止介质流向装反，生产中减少阀门的反向过气 操作。反向操作时注意缓慢开启阀门，防止负压 力作用损坏软密封圈。
普光分公司采气厂大湾采气区
阀门内漏原因
气体中杂质影响：集气站在投产初期，气井出 砂，硫沉积，或设备经过维修、焊接管线内存 在落物，焊渣当这些固体杂质到达阀门，节流 件等处，聚集在闸板槽，阀座密封面等，造成 阀门关不到位，内漏。
普光分公司采气厂大湾采气区
阀门内漏原因
人员操作影响：阀门开关不到位，造成高速气流 对闸板及密封面的冲蚀，阀门的密封面损坏，高 造成含硫气体的腐蚀的，内漏。阀门在开关过程 中，借住外力，如加力管钳，当阀门密封面有杂 物时，就会损坏密封面，形成阀门密封面永久性 损伤内漏。
