Petrel中文操作手册
Petrel软件实例操作流程目录第一章Petrel简介1.1安装并启动Petrel (01)1.2界面介绍 (02)1.3常用术语 (10)第二章Petrel处理流程介绍2.1数据准备 (15)2.2断层建模 (20)2.3 Pillar 网格化 (30)2.4创建层面网格 (35)2.5时深转换 (40)2.6细分地层 (42)2.7建立几何模型 (43)2.8离散化测井曲线 (44)2.9数据分析 (45)2.10相建模 (50)2.11属性建模 (62)2.12体积计算 (71)2.13绘图 (75)2.14井轨迹设计 (77)2.15油藏数值模拟的数据输入和输出 (80)第一章Petrel简介1.1安装并启动Petrel把安装盘放入光驱，运行Setup.exe程序，根据提示就可以顺利完成安装，在安装的过程中同时安装DONGLE的驱动程序，安装的过程中不要把DONGLE插入USB插槽，安装完毕，再插入DONGLE,如果LICENSE过期，请和我们技术支持联系，然后按下面的顺序打开软件。
1. 双击桌面上的Petrel图标启动Petrel。
2. 如果是第一次运行Petrel，将出现一个Petrel的介绍窗口。
3. 打开Gullfaks_Demo项目。
点击文件>打开项目，从项目目录中选择Gullfaks_2002SE.pet。
1.2界面介绍1.2.1菜单/ 工具栏与大多数PC软件一样，Petrel软件的菜单有标准的“文件”、“编辑”、“视图”、“插入”、“项目”、“窗口”、“帮助”等下拉菜单，以及一些用于打开、保存project的标准操作按钮。
在Petrel的显示窗口的右边是对应于操作进程的工具栏，这些工具是否有效取决于选择进程表中的哪个进程。
操作步骤1.点击上面工具栏中的每一项看会出现什么，你可以实践一些感兴趣的选项。
2.将鼠标放在工具栏中的按钮上慢慢移动，将会出现描述每一个按钮功能的文本出现。
利用Petrel软件进行精细地质建模研究
r（h）= 1 E ）（Z（x+h）-Z（x））2 ）。 2
开发和综合调整提供依据。
（ 下转第 ６３ 页）
·61·
太原科技 ２００８ 年第 １０ 期 ＴＡＩＹＵ ＡＮ Ｓ ＣＩ－ ＴＥＣＨ
研究与探讨
保证会计的真实性和完整性。 在信息的存储方面， 除了部分原始凭证和打印输出的报表外， 大多数以 机器可读的形式存储。 这种方式有可能给系统带来 风险， 使得数据面临严重的安全威胁。 ４ 完善会计电算化的对策
参考文献： ［１］ 黄 晓 明．对 我 国 会 计 电 算 化 发 展 的 理 性 思 考［Ｊ］．当 代 经 济
科 学 ，２００１（３）：２３． ［２］ 王储．会计电算化与会计工作［Ｍ］．北京：财会出版社，２００３． ［３］ 王 金 惠．会 计 电 算 化 实 施 中 存 在 的 风 险 及 其 防 范［Ｊ］．洛 阳
20世纪 80 年代发展起来的以钻井资料为主的 三维地质建模技术， 已成为目前油田开发阶段油藏 研 究 的 重 要 手 段 之 一 。 Schlumberger 公 司 的 Petrel 软件是勘探开发一体化的工具， 其突出特点是快捷 地建立地质模型。
在下二门油田 H2Ⅳ油组开展精细油 藏 描 述 的 过程中， 该区地质构造的复杂性使得仅依靠传统研 究手段很难准确把握其油藏潜力。 采用油藏建模技 术， 应用 Petrel 建模软件开展系统的建模工作， 建 立构造模型、 岩相模型和属性模型， 精细刻画了油 藏地质特征， 为油藏开发和综合调整提供了依据， 指明了方向。 １ 下二门油田区域地质概况
petrel笔记(适合初学者)

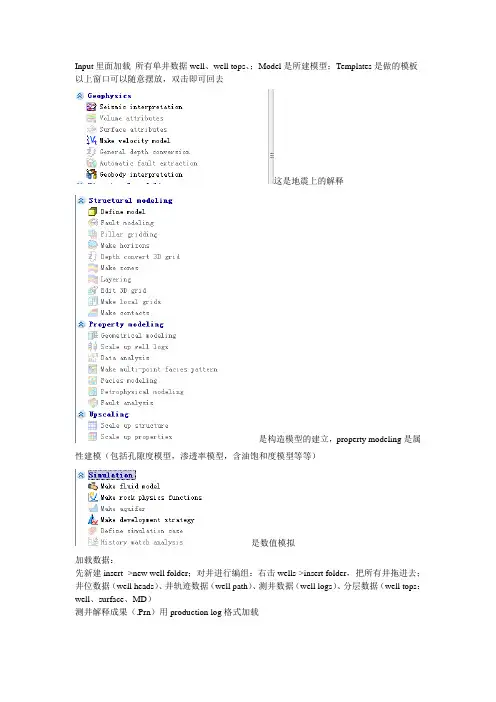

Input里面加载所有单井数据well、well tops、；Model是所建模型；Templates是做的模板以上窗口可以随意摆放，双击即可回去这是地震上的解释是构造模型的建立，property modeling是属性建模（包括孔隙度模型，渗透率模型，含油饱和度模型等等）是数值模拟加载数据：先新建insert ->new well folder；对井进行编组：右击wells->insert folder，把所有井拖进去；井位数据（well heads）、井轨迹数据（well path）、测井数据（well logs）、分层数据（well tops：well、surface、MD）测井解释成果（.Prn）用production log格式加载井对比（对比剖面图）：新建一个new wellsection window（对比窗口），为相建模打基础，建立层拉平，setting->flatten on well top，在此之前先把others里面的分层拖进stratigraphy 里面，按顶（base）来拉平，(建立层拉平：按分层数据拉平)调整纵向比：setting->absolute（1000即可），手动调整比例尺通过这是将一个图道中的两条曲线反向的操作可去掉网格线调整曲线颜色，然后上色，因为所有gamma值都在0~1中间，调整曲线的取值范围，回到well，进到colors，设置最大值为120（或者自动获取）gamma 值大对应泥岩（孔隙度比较小）（孔隙度和gamma成反相关）；RT电阻率（电阻率一般按对数的方式显示），SP自然电位，DT声波曲线；设置一口井为模板（单井模板只能保存一个：->），应用到所有井，（地质上分层就是按照测井曲线来分层的），（如果发现分层有问题，通过来调整这就是手动修改的层位）去掉中间井的分层名字：双击well tops->去掉sub labels，只留下两侧井的分层名字用可以圈定含油面积（根据井的油水对比剖面图）setting调整polygon的粗细颜色聚类分析：classsification对应岩相和地震相的解释设定：井、曲线、聚出几类数据流程窗口，选择，双击，要选有数据的井，setting设置为2，选择create（以后有新的数据要加载时选update），先点，apply，wells->里面多处一项（神经网络），此处将他换为相（facies），勾上facies，（泥岩shale；砂岩sand），，重新应用模板，用调整解释出的泥岩砂岩，建完构造模型后才能做离散化。
Petrel三维地质建模应用技术探讨
模型构建成果
模型可视化
通过petrel软件的可视化功能， 将构建的三维地质模型进行可视 化展示，方便对模型的理解和分
析。
模型评估与优化
对构建的模型进行评估和优化， 包括模型的准确性、可靠性和实 用性等方面，确保模型能够满足
实际应用的需求。
模型应用与拓展
将构建的三维地质模型应用于实 际的地质勘探和油气开发中，并 根据实际应用情况对模型进行拓 展和完善，不断提高模型的精度
矿产资源开发领域应用
总结词 详细描述
总结词 详细描述
提高资源利用效率
通过建立三维地质模型，能够更准确地预测矿产资源的分布和 储量，优化采矿方案，提高资源利用效率。
降低采矿成本
利用三维地质模型，可以减少采矿过程中的浪费和损失，降低 采矿成本，同时提高采矿作业的安全性和稳定性。
05
CATALOGUE
它主要用于油气勘探和开发领域，提 供从数据导入、模型建立、模拟分析 到结果展示的一体化解决方案。
petrel软件特点
高度集成
高效建模
Petrel软件集成了多个模块，包括数据导入 、模型建立、模拟分析和可视化等，方便 用户进行一站式操作。
Petrel软件支持多种建模方法，包括实体建 模和体素建模，能够快速构建复杂的地质 模型。
可视化
提供丰富的可视化工具，方便 对模型进行评估和优化。
扩展性
支持与其他专业软件进行集成 ，可扩展性较强。
03
CATALOGUE
petrel三维地质模型构建实践
模型构建准备
数据收集
确定模型范围和网格尺寸
收集所有相关的地质数据，包括地震 勘探数据、钻孔数据、测井数据等， 确保数据的准确性和完整性。

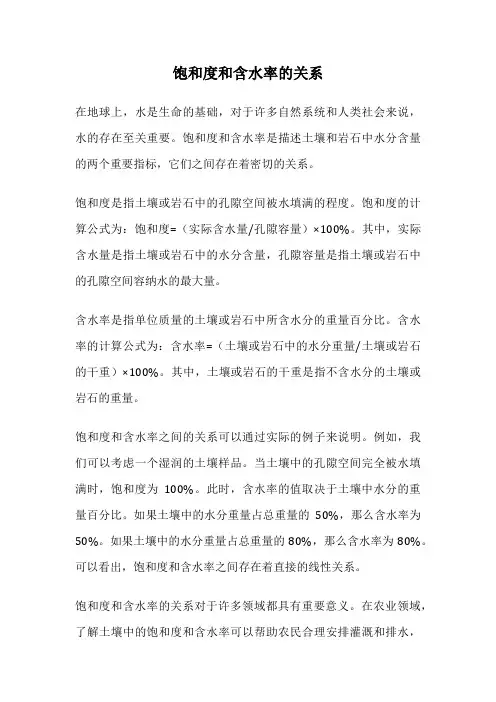

饱和度和含水率的关系
饱和度和含水率的关系在地球上，水是生命的基础，对于许多自然系统和人类社会来说，水的存在至关重要。
饱和度和含水率是描述土壤和岩石中水分含量的两个重要指标，它们之间存在着密切的关系。
饱和度是指土壤或岩石中的孔隙空间被水填满的程度。
饱和度的计算公式为：饱和度=（实际含水量/孔隙容量）×100%。
其中，实际含水量是指土壤或岩石中的水分含量，孔隙容量是指土壤或岩石中的孔隙空间容纳水的最大量。
含水率是指单位质量的土壤或岩石中所含水分的重量百分比。
含水率的计算公式为：含水率=（土壤或岩石中的水分重量/土壤或岩石的干重）×100%。
其中，土壤或岩石的干重是指不含水分的土壤或岩石的重量。
饱和度和含水率之间的关系可以通过实际的例子来说明。
例如，我们可以考虑一个湿润的土壤样品。
当土壤中的孔隙空间完全被水填满时，饱和度为100%。
此时，含水率的值取决于土壤中水分的重量百分比。
如果土壤中的水分重量占总重量的50%，那么含水率为50%。
如果土壤中的水分重量占总重量的80%，那么含水率为80%。
可以看出，饱和度和含水率之间存在着直接的线性关系。
饱和度和含水率的关系对于许多领域都具有重要意义。
在农业领域，了解土壤中的饱和度和含水率可以帮助农民合理安排灌溉和排水，提高农作物的产量和质量。
在土木工程领域，饱和度和含水率的测量可以帮助工程师评估土壤的稳定性和承载力，确保建筑物和基础设施的安全和可靠。
在环境科学领域，饱和度和含水率的研究可以帮助科学家了解地下水的循环和分布，评估地下水资源的可持续利用。
总结起来，饱和度和含水率是描述土壤和岩石中水分含量的重要指标，它们之间存在着直接的线性关系。
了解饱和度和含水率的关系对于农业、土木工程和环境科学等领域都具有重要意义。
通过科学准确地测量和分析饱和度和含水率，我们可以更好地理解和管理地球上的水资源，实现可持续发展的目标。

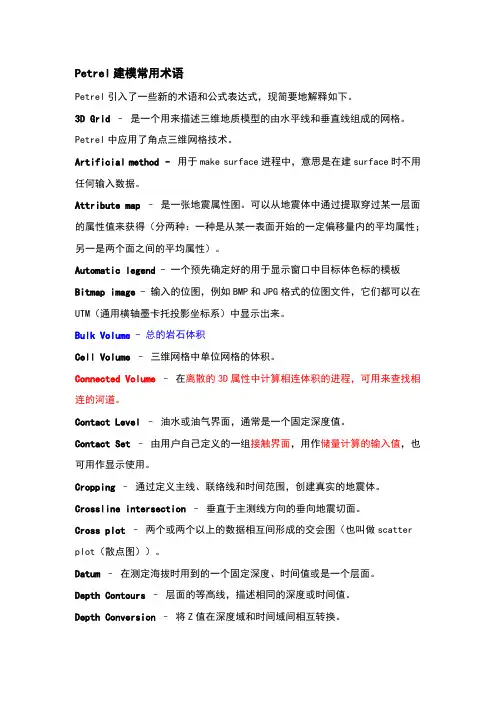

Petrel建模常用术语
