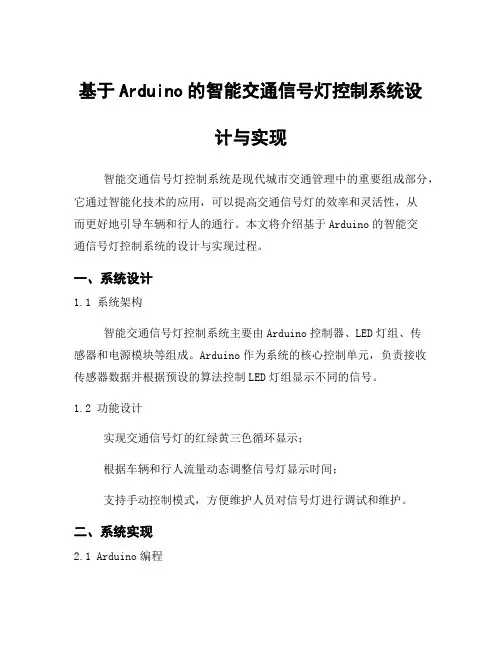

基于Arduino的智能交通信号灯控制系统设计与实现
基于Arduino的智能交通信号灯控制系统设计与实现智能交通信号灯控制系统是现代城市交通管理中的重要组成部分，它通过智能化技术的应用，可以提高交通信号灯的效率和灵活性，从而更好地引导车辆和行人的通行。
本文将介绍基于Arduino的智能交通信号灯控制系统的设计与实现过程。
一、系统设计1.1 系统架构智能交通信号灯控制系统主要由Arduino控制器、LED灯组、传感器和电源模块等组成。
Arduino作为系统的核心控制单元，负责接收传感器数据并根据预设的算法控制LED灯组显示不同的信号。
1.2 功能设计实现交通信号灯的红绿黄三色循环显示；根据车辆和行人流量动态调整信号灯显示时间；支持手动控制模式，方便维护人员对信号灯进行调试和维护。
二、系统实现2.1 Arduino编程Arduino编程是实现智能交通信号灯控制系统功能的关键。
通过编写Arduino代码，可以实现对传感器数据的读取和处理，以及对LED 灯组状态的控制。
示例代码star：编程语言：arduinovoid setup() {// 初始化引脚}void loop() {// 读取传感器数据// 根据算法控制LED灯组状态}示例代码end2.2 传感器应用在智能交通信号灯控制系统中，常用的传感器包括光电传感器、红外传感器和超声波传感器等。
这些传感器可以实时监测车辆和行人的情况，为信号灯控制提供数据支持。
2.3 LED灯组控制LED灯组是交通信号灯显示的核心部件，通过Arduino对LED进行控制，可以实现红绿黄三色循环显示，并根据需要进行闪烁或变换显示模式。
三、系统优化3.1 车辆和行人流量检测算法优化通过优化车辆和行人流量检测算法，可以更准确地判断道路上的车辆和行人情况，从而更精准地调整交通信号灯的显示时间，提高交通效率。
3.2 节能减排策略智能交通信号灯控制系统还可以结合节能减排策略，通过降低信号灯亮度或减少闪烁频率等方式，降低能耗并减少环境污染。

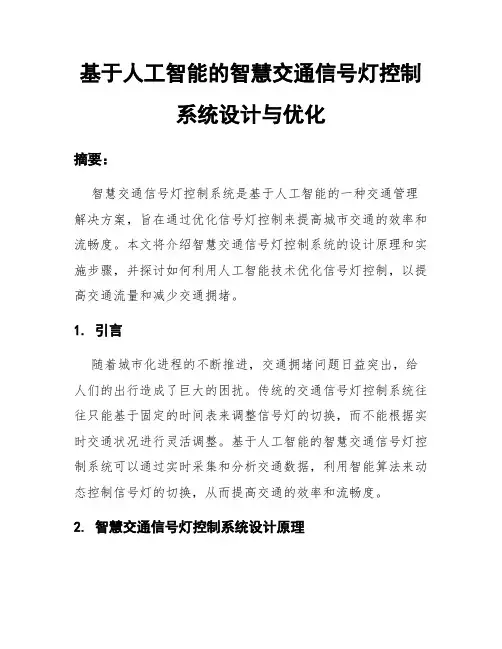

基于人工智能的智慧交通信号灯控制系统设计与优化
基于人工智能的智慧交通信号灯控制系统设计与优化摘要：智慧交通信号灯控制系统是基于人工智能的一种交通管理解决方案，旨在通过优化信号灯控制来提高城市交通的效率和流畅度。
本文将介绍智慧交通信号灯控制系统的设计原理和实施步骤，并探讨如何利用人工智能技术优化信号灯控制，以提高交通流量和减少交通拥堵。
1. 引言随着城市化进程的不断推进，交通拥堵问题日益突出，给人们的出行造成了巨大的困扰。
传统的交通信号灯控制系统往往只能基于固定的时间表来调整信号灯的切换，而不能根据实时交通状况进行灵活调整。
基于人工智能的智慧交通信号灯控制系统可以通过实时采集和分析交通数据，利用智能算法来动态控制信号灯的切换，从而提高交通的效率和流畅度。
2. 智慧交通信号灯控制系统设计原理智慧交通信号灯控制系统的设计原理可以分为三个主要步骤：2.1 数据采集与处理智慧交通信号灯控制系统通过安装在交通路口的传感器、摄像头等设备，实时采集车辆流量、速度、拥堵信息等交通数据。
这些数据经过处理和分析，得出当前交通状况的各项指标，为智能信号灯控制提供数据支持。
2.2 智能决策与控制基于人工智能的智慧交通信号灯控制系统通过智能算法对采集到的交通数据进行分析和预测，以决定合理的信号灯切换方案。
例如，可以通过模式识别算法判断交叉口的流量分布情况，并根据实时数据优化信号灯的配时，使得交通流量得到最大程度上的优化。
2.3 实时调整与优化智慧交通信号灯控制系统可以实时监测交通状况的变化，并根据变化的情况调整信号灯的切换时机和配时。
例如，在高峰期增加道路的绿灯时间，或根据特定路段的流量情况进行动态调整等。
这种实时的调整和优化能够使得交通系统更加灵活和高效。
3. 基于人工智能的信号灯控制系统优势基于人工智能的智慧交通信号灯控制系统相比传统的固定时间表控制系统，具有以下几个优势：3.1 实时性：人工智能算法可以实时分析和处理交通数据，根据实时状况优化信号灯的配时和切换策略，使得交通控制更加灵活和高效。
智能交通灯控制系统的设计与实现
智能交通灯控制系统的设计与实现随着城市化进程的加速，城市道路交通越来越拥堵，交通管理成为城市发展的一个重要组成部分。
传统的交通信号灯只具备固定时序控制交通流量的功能，但随着技术的进步和智能化应用的出现，要求交通信号灯具备实时性、自适应性和智能化，因此，智能交通信号灯控制系统应运而生。
本文将从软硬件系统方面，详细介绍智能交通灯控制系统的设计与实现。
一、硬件设计智能交通灯控制系统的硬件部分由四个部分组成：单片机系统、交通灯控制器、传感器及联网模块。
1. 单片机系统单片机是智能交通灯控制系统的核心，该系统选用了8位单片机，主要实现红绿灯状态的自适应和切换。
在设计时，需要根据具体情况选择型号和板子，选择时需要考虑其开发环境、风险和稳定性等因素。
2. 交通灯控制器交通灯控制器是智能交通灯控制系统中的另一个重要部分，主要实现交通信号的灯光控制。
在控制器的设计时，需要考虑网络连接、通信、数据传输等多方面因素，确保系统的稳定性和可靠性。
3. 传感器传感器主要负责采集道路交通信息，包括车辆数量、速度、方向和道路状态等，从而让智能交通灯控制系统更好地运作。
传感器有多种类型，包括磁感应传感器、摄像头、光电传感器等，需要根据实际需求选择。
4. 联网模块联网模块主要负责智能交通灯控制系统的联网和数据传输，包括存储和处理车流数据、上传和下载数据等。
在设计时，需要考虑网络连接的稳定性、数据安全等因素，确保智能交通灯控制系统的连续性和可靠性。
二、软件设计智能交通灯控制系统的软件部分主要由两部分组成：嵌入式系统和上位机系统。
1. 嵌入式系统嵌入式系统是智能交通灯控制系统的主体，主要设计车流量检测、信号灯状态切换等程序。
为了保证系统的自适应性和实时性，需要采用实时操作系统，如FreeRTOS等。
在软件设计阶段，需要注意设计合理的算法和模型，确保系统的准确性和稳定性。
2. 上位机系统上位机系统主要实现智能交通灯控制系统的监控和管理，包括车流量监控、灯光状态监控、信号灯切换和日志记录等。
智能交通信号灯控制系统的设计与应用
智能交通信号灯控制系统的设计与应用智能交通信号灯控制系统是现代交通中不可或缺的重要组成部分，它通过采用计算机技术、传感器技术和通信技术，来实现对交通信号灯的智能控制和管理。
本文将介绍智能交通信号灯控制系统的设计原理、应用场景以及其带来的益处。
一、设计原理智能交通信号灯系统的设计原理基于交通流量的实时监测与控制。
系统通过交通监测传感器采集道路上的车辆、行人等信息，并将其传输到信号控制中心。
信号控制中心根据采集到的交通信息，通过智能控制算法对当前信号灯进行优化调度，以达到交通流量的最优化分配。
1. 交通监测传感器：交通监测传感器主要包括摄像头、地感器、红外传感器等。
摄像头主要用于车辆和行人的识别与计数；地感器用于检测车辆的存在与实时流量；红外传感器则用于监测行人的存在与通行状态。
2. 信号控制中心：信号控制中心是智能交通信号灯系统的核心，它集中管理、控制各个交通信号灯。
信号控制中心通过接收来自交通监测传感器的数据，利用算法对交通信号进行实时优化控制，以提高道路通行效率和交通安全。
二、应用场景智能交通信号灯控制系统广泛应用于城市道路、高速公路和公共交通枢纽等交通拥堵区域。
以下是几个典型的应用场景：1. 城市交通拥堵疏导：在城市的路口设置智能交通信号灯控制系统，可以根据道路上的车辆流量进行实时调整信号灯的灯光时长，以减少拥堵情况，提高交通效率。
2. 公交快速通行：在公共交通线路上，安装智能交通信号灯控制系统可以实时感知公交车辆的到来，并通过优先放行的策略，确保公交车快速通行，提高公共交通的运行效率。
3. 高速公路流量控制：在高速公路入口设置智能交通信号灯控制系统，可以根据不同时间段和道路实际情况，灵活调整进入高速公路的车辆数量，以平衡车流量，提高交通安全。
三、益处智能交通信号灯控制系统的应用带来了许多益处，其中包括：1. 提高交通效率：通过实时监测交通流量和智能分配信号灯灯光时长，系统能够减少交通拥堵，提高道路通行效率。
智能交通信号灯控制系统的设计与实现
智能交通信号灯控制系统的设计与实现随着城市交通的日益拥挤和人们对交通安全的不断关注，交通信号灯已成为城市道路上不可或缺的一部分。
而传统的交通信号灯控制方式无法满足城市交通的需要，因此出现了智能交通信号灯控制系统。
本文将介绍智能交通信号灯控制系统的设计与实现过程。
一、需求分析智能交通信号灯控制系统需要满足以下需求：1. 实时掌握道路交通情况，根据车辆流量、车速等因素进行智能控制。
2. 能够自适应道路状况，调整信号灯的绿灯保持时间和黄灯时间。
3. 具有预测性能，可以预测交通拥堵情况并进行相应的调节。
4. 支持多种车辆检测方式，包括摄像头、地感线圈等。
5. 具有良好的稳定性和可靠性，能够保证长时间稳定运行。
二、系统架构设计智能交通信号灯控制系统的架构由三部分组成：硬件平台、软件平台和通信平台。
1. 硬件平台硬件平台主要包括交通信号灯、车辆检测设备、控制器等。
交通信号灯可采用LED灯，具有能耗低、寿命长等优点；车辆检测设备可选用车辆识别仪、摄像头、地感线圈等方式进行车辆检测；控制器是系统的核心部分，负责信号灯的控制和车辆数据的分析。
2. 软件平台软件平台主要包括数据采集、算法运行、控制指令生成等功能。
数据采集模块负责采集车辆数据，经过算法运行模块对数据进行分析，生成控制指令并传输给控制器。
3. 通信平台通信平台主要是将硬件平台和软件平台进行连接，通信平台要求通信速度快、可靠性高。
可以采用以太网、WiFi等方式进行通信。
三、系统实现智能交通信号灯控制系统的实现过程可以分为以下几个步骤：1. 数据采集通过设置合理的车辆检测设备，对路口的车辆数据进行采集。
采集到的车辆数据包括车辆数量、车辆速度等。
2. 数据分析将采集到的车辆数据传输到软件平台进行分析，根据车辆流量、车速等因素进行智能控制，并生成相应的控制指令传输给控制器。
3. 控制器控制信号灯控制器根据生成的控制指令进行信号灯的控制。
通过调整信号灯绿灯保持时间和黄灯时间，达到使交通流畅的效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交通信号灯智能控制系统设计
随着城市化进程和经济发展，城市交通迅速增长，交通问题逐渐成为
困扰大城市发展的通病，甚至成为国际性的问题，而十字路口是主要
瓶颈。
本文旨在探索最大限度地发挥道路通行能力，尽量减少交通堵塞，实现十字路口信号灯智能控制。
基于Labview的智能交通灯模拟
仿真系统，能够实现红、绿、黄三种颜色灯的交替点亮、车辆通行模
拟以及实时监测交通灯状态等功能。
1智能交通的总体结构
1.1实现功能Labview的交通灯智能控制系统,能够实现红、绿、黄三种颜色灯的交替点亮、车辆通行模拟以及实时监测交通灯状态等功能。
实现交通灯的倒计时功能，并且倒计时选用数码管显示。
模拟小车在
绿灯方向时能移动，过了路口停止，然后相反方向的小车开始动，过
了路口停止。
用十二盏灯指示路口的红绿灯状况，东红，东黄，东绿；西红，西黄，西绿；南红，南黄，南绿；北红，北黄，北绿，信号灯
按一定规律循环点亮。
东西方向红灯时间、南北方向的红灯时间和黄
灯时间可以自行设定。
东西绿灯的时候东西方向的车辆模拟通过，南
北方向同样，黄灯时间东西南北方向车辆均停止。
1.2控制要求按下运行按钮后，南北绿灯与东西红灯同时点亮。
（时
间可以自行设定）。
南北绿灯亮n秒，接着黄灯闪烁，闪烁频率为1s,闪烁3次后熄灭(黄灯闪烁时东西红灯一直点亮)；此后，变为东西绿
灯亮，南北红灯亮。
东西绿灯亮n秒，接着黄灯闪烁，闪烁频率为1s,闪烁3次后熄灭(黄灯闪烁时南北红灯一直点亮)；南北方向和东西方
向均按照绿-黄-红的顺序循环，系统整体软件流程图如图1所示；按
下停止按钮后，程序停止运行。
2智能交通灯在LabView软件前面板中运行
东西方向红灯时间、南北方向的红灯时间和黄灯时间可以自行设定。
东西绿灯的时东西方向的车辆模拟通过，南北绿灯时南北方向的车辆
模拟通过，黄灯时间东西南北方向车辆均停止2。
交通灯使用12个布
尔显示控件模拟，12个布尔显示控件分为4组，每组3个捆绑为一个簇。
道路车辆使用LabVIEW图片显示控件模拟，倒计时显示部分同样
使用布尔显示控件每7个显示控件捆绑为一个簇方便程序中进行操作。
3智能交通灯在LabView软件程序框图中的控制
3.1主控制部分主控制部分的最外层使用While循环结构来实现系统
的连续运行要求，内部使用一个四帧的平铺式顺序结构来实现交通灯
四种状态的循环转换，包括交通灯的点亮熄灭，倒计时时间的设置，
小车运行状态标志的设置。
3.2行车控制部分行车控制部分使用“读取PNG文件”控件读取一个
文件，然后使用“绘制平化像素图”绘制图片，最后使用LabVIEW控
件显示图片到前面板，使用属性节点改变小车的位置属性。
在行车控
制主循环中检测东西或者南北方向是否为绿灯，并且倒计时大于5秒，也就是大于小车通过路口所用的时间。
如果以上条件满足，小车启动，开始通过路口；否则停止等待下一个绿灯。
3.3倒计时显示部分倒计时使用多分支选择结构来实现，通过引用倒
计时变量的属性节点值，可以得到当前倒计时的值，通过“格式化字
符串写入”控件转化为字符串，分别截取字符串的个位，十位送给分
支结构选择、判断、显示。
3.4系统控制部分系统控制部分通过“停止”控件实现对vi的实时控制。
如果通过改变While循环结束条件实现系统的停止运行的话，由
于while的循环周期比较长,不能得到良好的实时性。
系统红灯黄灯时
间的设定也是在系统控制部分设定的，其他部分可以通过属性值节点
访问它。
3.5程序框图设计总结整个程序框图采用分模块设计，而没有采用子
VI调用的方式，原因在于子VI调用适合于一个模块需要以另一个模块为基础才能运行的情况。
本文对于智能交通灯LabView的仿真与实现，
各个功能具有明显的独立性，选择了多个While循环并行执行的方式可以很好的保证各个模块的独立性。
4结论
本系统能够实现绿、黄、红三种颜色灯的交替点亮，车辆通行模拟以及实时监测交通灯状态等功能。
无需硬件电路的支持，整个后面板程序框图采用分模块设计，编程相对简单，为实现交通智能控制提供了又一条新的途径。
交通信号灯智能控制系统设计。
