板材下料工艺守则
板材下料工艺守则
板材下料工艺守则编号XXXXXXXXX有限公司20XX.X1、适用范围1)本守则适用于我厂高低压配电装置所用各种黑色金属、有色金属、非金属直线边缘的板料毛坯的剪切及其他类似的下料。
2)被剪裁的材料厚度基本尺寸为0.35～16mm2、材料1）材料应符合技术条件要求。
2）对于卷板应予校平，不允许表面有严重擦伤、划痕、杂质、绣斑。
3）校平后的板材，按每平方米平面度不得大于3.5mm（用1米钢板尺检验），对于其他板材达不到平面度要求也需要校平。
3、设备及工艺装备、工具a、剪扳机；b、扳手、钳子、油壶、螺丝刀、手锤；c、游标卡尺、钢板尺、卷尺、直角尺、外径千分尺，划针。
4、工艺准备1）按所分配的任务领料并检查材料是否符合工艺卡片的要求，将合格的材料整齐的堆放在机床旁。
2）零件对材料有料纹要求的，应按其要求剪裁。
3）给剪扳机各油孔加油。
4）检查剪床刀片是否锋利及紧固可靠，并按板料厚度调好间隙（见表2）。
5、工艺过程1）首先用钢板尺量出刃口与挡料板之间的距离（按工艺卡片的规定），反复测量数次，直到所裁料的尺寸符合规定要求为止，然后进行纵挡板调整，使之与横挡板或刃口成90º，并紧牢。
2）开车试剪进料时应注意板料各边互相垂直，，首件检查符合工艺卡的规定后，方可进行生产，否则应重新调整纵横挡板。
3）辅助人员应该配合好，在加工过程中应随时检查尺寸、毛刺、角度，并及时与操作人员联系。
4）剪裁好的成品或半成品按不同规格应整齐摆放，不可随意乱放，以防止和其他规格板材混料及受压变形。
5）为了减少刃口磨损，钢板面及台面要保持清洁，剪板机床面上要严禁放置工具及其他材料。
6）剪切板料的宽度不得小于30mm。
6、工艺规范1）根据生产批量采用合理的套裁方法，先下大料，后下小料，尽量提高材料利用率，2）另件为弯曲件或有料纹要求的，应按其料纹、轧展方向进行裁剪，对于厚度大于3mm以上的钢板，更要注意以免产生折裂现象。
3）卷板经放直气割校平，剪切钢板时需先剪除毛边。
板材落料工艺守则
板材落料工艺守则1.适用范围1.1 本工艺适用于本公司生产的配电柜、配电箱（开关板）壳体、骨架的冷作加工之用。
2.设备及工具2.1 冲床、剪板机、折弯机、钢尺、钢卷尺、木棰、划钉等。
3.工艺过程及要求3.1 看清图纸按要求正确选择不同型号尺寸的角钢、板材并认真检查冲床、剪床等设备的剪切精度及定位尺寸是否符合要求。
3.2 角钢、板材下料前应先经校直和压平然后下料，对于冷扎平整的钢板和无明显弯曲的角钢可先下料后整平校直。
3.3 面板和板料的平整。
经拉压造成板材翘曲（如在平板上拉压百叶窗通风孔）或折边后的面板如发现不平且又不能用校压力机校平的板材应在平台上人工校平，校平前不应先焊四角。
3.4 角钢、板材下料应符合图纸要求，剪切端面应平整不得有撕裂、变形的现象，矩形面板门、操作板的剪切下料时应保证四角成90度，落料未注尺寸公差见表一规定。
剪切矩形板材时，相邻二边垂直度偏差应小于表二数值。
其测量方法分二种，一种是测量零件的相邻两边如图一所示。
测量范围为零件的短边尺寸小于150mm（量具为90度角尺）另一种是测量对角线法，其测量范围为零件短边尺寸大于150mm见表二。
角钢、板材下料及孔加工后均应除掉毛刺，毛刺高度小于0.1。
表二3.5 待折边的面板应平整且几何形状和尺寸在要求的范围内，对于有折皱扭曲等缺陷的面板不准折边，必须先整平，带有电器安装孔的面板、门等应先开孔后折边（已经开孔的面板如发现翘凹陷等现象应先校平后折边），但对靠近折边线的大孔为防止折边时造成孔型的变形，应在折边后开孔。
3.6 配电柜、箱正面屏（门）的开孔处需划线和打样冲时（指加工不掉的线），应注意不能损伤金属板表面，以免喷漆后留下痕迹。
3.7需要多次（两次以上）折弯成复杂几何形状的面板、门、侧壁、支柱等冷折成型件，折边前应按排好折边顺序（一般先折小边，后折大边）以保证下一工序能够顺利进行，且不损坏已形成的部分。
3.8 已折成型的面板、门、壁等应整齐排放不允许堆积、踏压撞击，以防变形。
板材型材下料校正工艺守则
板材型材下料校正工艺守则1．适用范围本守则适用于高、低压屏、箱、柜、骨架、门及面板（仪表板操作板等）及用金属板材料制成的内部安装件等的冷作加工以及生产上使用的薄板、角钢的矫正。
2．使用材料2.1 厚度为 1-2mm 的钢板；2.2 厚度为 3-4mm 钢板；2.3 厚度为 1-3mm 的冷轧板；2.4 L40 × 4、L50 × 6 等边角钢与60× 40× 6 不等边角钢等。
3．使用工具及设备3.1 剪板机；3.2 折弯机；3.3 冲床；3.4 交流电焊机；3.5 摇臂钻床或立式钻床；3.6 冷作和矫正用錾刀、锉刀、划线工具、扳手、虎钳、直尺、角尺、钢卷尺、塞尺、钻头、丝锥等；3.7 平锤 (榔头 )重量为 0.25、 0.5、 0.75 和 10Kg 等；3.8 大锤重量为2、 3、4、 5、 6、 8Kg 等；3.9 木锤；3.10 平台 (1500× 2500mm) ；3.11 V 型铁；3.12 钢枕；3.13 型锤；4．准备工作4.1 下料前的准备工作4.1.1 下料前 (角钢及板材 )，工作场地应进长清理，腾出堆放即将投入生产的材料和将加工出的坯件堆放的地方。
4.1.2 检查下料设备，剪板机或冲床运转是否正常，并进行必要的润滑，准备好需用的工量具。
4.1.3 生产前应先看懂产品图纸及，如不清楚应向技术人员询问，直到弄懂后方能生产。
4.1.4 检查本批产品材料是否符合图纸要求，如有不符不能进行生产。
4.2 折弯前的准备工作：4.2.1 折弯前应将工作场地整理干净，腾出待加工及已加工工件堆放的地方；4.2.2 检查折弯机运转是否正常，并进行必要的润滑准备需用的工具。
4.2.3 看懂产品图纸，检查转运平的待加工坯件上道工序是否检验人员的签字，如无签署不能投入生产。
4.2.4 按需要准备好各种长度和弯，曲圆角的折弯凸模。
5．门及面板，侧板等的加工工艺：5.1.1 下料按零件工艺过程卡片或冷冲工艺卡片标准的尺寸剪制坯件；5.1.2 切角，切角尺寸按表 1 所示方法计算：表一零件外形切角形状计算公式当τ≤ 3， R≥τ时α =A- τ当τ＞ 3， R＜τ时α=（A- τ）+1/3τ=A-2.0 τα=(A+3)-3 τ+(B- τ)=(A+2 × 3)-4τb =(A+3)-4 τC=(A+3)-3 τd =3-τα=（A+3 ） -2τe =(A+3)-4 τb =A-3d = c-35.1.3 冲门视窗孔和把手、门铰链孔，以及仪表面板的仪表安装，孔部分非标柜的仪表孔无冲压模具加工时，可采取弯后划线在铣床上，进行铣削加工的方法来完成。
下料工序工作标准
下料工序工作标准一、工作内容：根据生技部下发的下料清单（含板条，连接件，如有异形件按图排版）及委托单和物机部下发的配料图采用数控切割机、半自动切割机、锯床及剪板机等设备进行钢板、型钢下料；二、工作要求：1、下料前应核对材料与清单、配料图所需材料相符后方可下料；2、组对板条、厚板连接板下料时应严格按照物机部配料图进行下料；其他连接板根据材料、尺寸适当配料后进行下料；下料后应标明项目代号、杆件号、规格、移植号、拼接长度、拼接顺序等信息，下料时不得随意增加下料余量，并应确保板条端部90°卡拐且齐头方向应相同；3、如项目要求对部分钢板在下料前进行拼接焊口处无损探伤，应先委托试验，试验合格方可下料；4、板条拼接头不小于1m，板梁拼接头不小于2m，型钢拼接头不小于1m；5、型钢高度300mm及以下的采用锯床下料，300mm以上的翼缘板采用半自动切割机进行下料；6、所下板条按项目、使用单位摆放整齐，余料定置摆放并标明移植号，做好记录；7、对异形连接件可以组合下料的，均在连接板下料清单中进行组合并注明组合下料，同时各制作班组根据图纸及连接板下料清单对组合件进行二次下料；8、中薄板连接板下料优先使用余料，用完余料再用同规格整板；9、下料后，切割允许偏差应符合下表要求：1、时常查询管道气压情况，防止因气压偏低切割面质量不达标现象出现；割痕较长由下道工序处理并扣除相应工时；2、厚度不小于100mm的材料，在气割前应预热到100℃以上方可下料，其他钢板根据作业指导书及工艺要求进行预热；3、合金钢材料必须光谱检验合格后方可下料；4、使用合理的割嘴和切割工艺，切割操作要严谨认真，防止所下板条出现连续的波齿等割痕；5、切割板条出现的氧化铁、熔渣等要初步清理，把较大的氧化铁清理掉；6、下料、组对清单的长度余量由生技部专工添加，板梁要按拱度加出余量；7、钢板变形的在下料前要校正，变形较大的严禁下料。
批准：审核：编制：。
(完整版)下料工艺守则
下料工艺守则1 主体内容与适用范围本守则规定了钢材划线、下料及矫正的有关技术要求。
本守则适用于板材、型材和管材的划线、下料及矫正。
2 操作前的准备2.1 操作人员应熟悉图样、技术要求及工艺文件的内容，并熟悉所用的设备、工具的使用性能，严格遵守安全操作规程和设备维护保养规则。
数控切割应预先输入图形或编制程序。
气割及设备操作人员须考试合格后上岗。
2.2 操作人员应按有关文件的规定，认真做好现场管理工作。
对工件和工具应备有相应的工位器具，整齐地放置在指定地点，防止碰损、锈蚀。
2.3 操作前，操作人员应准备好作业必备的工具、量具，并仔细检查、调试所用的设备、仪表、量检具、模具、刀具，使其处于良好的状态。
使用的仪表、量检具应在有效检定期内。
3 划线3.1 一般规定3.1.1 钢材存在影响划线的弯曲、凹凸不平时，应先进行矫正。
3.1.2 划线前，钢材表面必须清理干净，去除油污、锈蚀等，发现钢材有裂纹、严重锈蚀等缺陷，应经检查部门做出处理后，方可划线。
3.1.3 自行制作的划线样板、样杆，应得到检验部门的确认。
3.2 划线的技术要求3.2.1 应按设计图样、工艺文件在钢材上以1：1实样进行划线，根据不同的下料方法，划线时应留出适当的切割余量。
3.2.2 断面不规则的板材、型材及管材等材料划线时，必须将不规则部分让出。
应注意个别件对材料轧制纹络的要求。
3.2.3 用石笔所划出的线条及粉线所弹出的线条必须清晰。
3.2.4 划线时，应首先划基准线，而后再划其它线；对于对称的工件，一般应先划中心线，以此为基准在划圆弧，最后在划各直线。
划线时可用样冲打小眼让圆规定脚。
3.2.5 需要剪切的工件，划线时应考虑剪切线是否合理，避免发生不适于操作的情况。
3.2.6 在带有毛边的钢板上下料线时，要根据钢板毛边的实际情况，去除不符合钢板质量要求的部分，并在此基础上再向内让出10mm划出下料线。
3.3 划线的标记3.3.1 划线时，当所划的线除有下料线外，还有其它线时应对主要的线加注标记，并用油漆笔标出，以示区别。

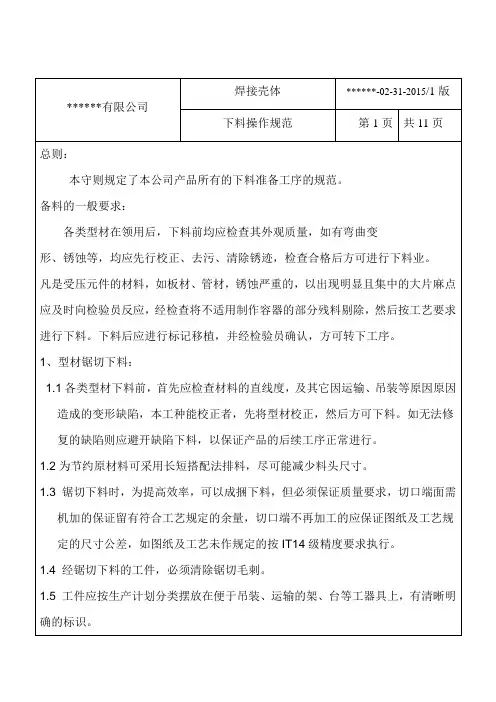

下料操作规范
3.3.4 铝板划线时要防止不必要的磕碰与划伤产生。
3.3.5 板材表面应干净清洁，无氧化皮，并检查有无麻点、裂纹等缺陷。
3.3.6 划线工具要定期检验、校正。
4剪切
4.1 板料在剪切前，应检查被剪板料的剪切线是否清晰，钢板表面应清洁，然
后将板料吊至剪床工作台面上，调整板材，使剪切线的两端对准剪床的下刀口剪切。
4.2 剪切窄料时可在剪床压脚下加压板，空隙侧加上与工件等厚的垫板，使工
件压紧剪切。
4.3 批量剪切时，可调准挡板定位，试剪后，经检查合格，方可批量剪切。
4.4 剪切铝板时要避免产生磕碰、划伤现象，落料处应有铺设软垫的落料架。
4.5剪切公差要求：。
下料通用工艺守则
下料通用工艺守则1.材料要求1.1在材料领用时，核对工艺文件与所领材料的牌号、规格和材质证xx是否一致。
2.划线2.1在划线下料前应对钢材表面进行净化处理。
2.2下料前，下料人员应根据材料面积、牌号及图样尺寸进行排版、放样。
碳钢、低合金钢用石笔、弹粉线法，不锈钢用铅笔、弹粉线法。
2.3划线时筒体的卷制方向应与钢板轧制方向一致。
考虑焊缝正确布置，尽量使相关部件避开纵环缝所规定的尺寸，对长度要求较严的部件，如换热器、塔器等，其筒体拼缝处应预留焊接接头收缩余量。
2.4筒节长度不小于300mm，筒节展开长应不小于1000mm。
筒体拼接不准出现十字焊缝，相邻筒节纵逢距离为3倍板厚。
且不小于100mm。
2.5凡在工艺文件上规定有试板的，筒体或封头在下料划线时，应按要求同时划出试板材料，并按规定作出标记。
产品焊接试板的宽度方向应是钢板的轧制方向。
2.6划线时应从板材或管材无原始标志的一端开始，以保证剩余材料上有原始标识。
3.材料标志移植3.1制造受压元件的材料应有可追溯的标志。
在制造过程中，如原标志被裁掉或材料分成几块时，按《材料标识可溯性》进行标志移植，并在材料分割前完成标志的移植。
3.2有耐腐蚀要求的不锈钢以及复合钢板，不得在耐腐蚀面采用硬印标记。
3.3低温容器受压元件不得采用硬印标记。
3.4每件板料上都应写明产品编号、件号、下料尺寸等。
4.下料4.1除一般零件外，压力容器受压件应尽量采用刨边机和自动切割机进行下料。
4.2碳钢、低合金钢一般采用氧-乙炔切割下料；不锈钢应采用等离子弧切割。
4.3除切割时预留切割耗量外，切割后需机加工的零件，应预留加工余量，一般参照以下数量：500mm之内每边加大3mm；510-1000mm每边加大4mm；1000-2000mm每边加大6mm。
5.坡口加工5.1凡需制备焊接坡口的，应严格按图样和工艺要求进行加工。
坡口应符合下列要求：a.坡口表面不得有裂纹、分层、夹杂等缺陷；b.标准抗拉强度下限值Rm≥540MPa的低合金钢材及Cr-Mo低合金钢材经热切割的坡口表面，加工完成后应按JB/T4730.4进行磁粉检测，I级合格；c.施焊前，应清除坡口及两侧材表面至少20mm范围内（以离坡口边缘的距离计）的氧化皮、油污、溶渣及其他有害杂质。
切削加工通用工艺守则-下料
切削加工通用工艺守则下料1 范围本标准规定了切削加工所用坯料在下料工序中应遵守的技术要求和操作规则。
本标准适用于碳素结构钢、不锈钢的板材、型材以及有色金属压延材料的下料。
2 规范性引用文件Q/DZQ 122-2004 剪切工艺守则（备料）3 下料前准备工作3.1备好下料所用工具和量具。
下料使用的量具需经计量部门定期检验合格，使用的工具应保持良好状态。
3.2清理好下料场地，随时保持场地周围清洁、整齐，光线明亮。
3.3待下料的材料应垫放平整。
3.4确认下料单的钢材材质、规格、尺寸、数量及对下料的要求，核对所用材料的材质、规格与下料单要求是否相符。
发现问题应及时与有关技术人员联系解决。
3.5 查看材料外观质量，确认表面伤痕、锈蚀及变形等是否影响使用。
发现有夹层缺陷的，应停止使用。
3.6采用代用材料时，应严格履行材料代用审批手续。
4 号料技术要求4.1用样板划线时，样板应紧贴坯料，划线过程中样板不得移位。
划针或石笔应紧贴样板边缘。
4.2有定尺装置的剪切下料、有靠模的自动切割下料，可不进行号料。
有下料定尺挡板的设备，下料前应调准定尺挡板的位置。
下料时，坯料应靠紧挡板。
4.3有毛头端面的型材和板材，号料时应将毛头部分让出。
4.4号料时，应根据不同的下料方法预留出不同的切口余量。
4.5号料后，应用白油漆标明工件的图号、件号、材料、数量等。
4.6号料划线误差不应大于加工余量的三分之一。
Q/DZQ 115-20055 设备要求5.1气割下料时，应根据切割板材厚度正确选择切割嘴号；调整好表压；检查管路、割炬及割嘴是否正常。
5.2用锯床下料时，应根据材料厚度选好锯片直径。
5.3 用剪床下料时，应根据下料板材的厚度，按Q/DZQ 122-2004的相关规定，调整好剪刃间隙。
5.4剪刃应保持锋利状态。
若被剪后板料压缩深度超过1mm或毛刺高度超过0.5mm，则应重新调整剪刃间隙或更换刀片。
6 剪切下料6.1 剪切方式适用于碳素钢、不锈钢及有色金属材料的下料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
板材下料工艺守则
编号
XXXXXXXXX有限公司
20XX.X
1、适用范围
1)本守则适用于我厂高低压配电装置所用各种黑色金属、有色金属、非金属直线边缘
的板料毛坯的剪切及其他类似的下料。
2)被剪裁的材料厚度基本尺寸为0.35～16mm
2、材料
1）材料应符合技术条件要求。
2）对于卷板应予校平，不允许表面有严重擦伤、划痕、杂质、绣斑。
3）校平后的板材，按每平方米平面度不得大于3.5mm（用1米钢板尺检验），对于其他板材达不到平面度要求也需要校平。
3、设备及工艺装备、工具
a、剪扳机；
b、扳手、钳子、油壶、螺丝刀、手锤；
c、游标卡尺、钢板尺、卷尺、直角尺、外径千分尺，划针。
4、工艺准备
1）按所分配的任务领料并检查材料是否符合工艺卡片的要求，将合格的材料整齐的堆放在机床旁。
2）零件对材料有料纹要求的，应按其要求剪裁。
3）给剪扳机各油孔加油。
4）检查剪床刀片是否锋利及紧固可靠，并按板料厚度调好间隙（见表2）。
5、工艺过程
1）首先用钢板尺量出刃口与挡料板之间的距离（按工艺卡片的规定），反复测量数次，直到所裁料的尺寸符合规定要求为止，然后进行纵挡板调整，使之与横
挡板或刃口成90º，并紧牢。
2）开车试剪进料时应注意板料各边互相垂直，，首件检查符合工艺卡的规定后，方可进行生产，否则应重新调整纵横挡板。
3）辅助人员应该配合好，在加工过程中应随时检查尺寸、毛刺、角度，并及时与操作人员联系。
4）剪裁好的成品或半成品按不同规格应整齐摆放，不可随意乱放，以防止和其他规格板材混料及受压变形。
5）为了减少刃口磨损，钢板面及台面要保持清洁，剪板机床面上要严禁放置工具及其他材料。
6）剪切板料的宽度不得小于30mm。
6、工艺规范
1）根据生产批量采用合理的套裁方法，先下大料，后下小料，尽量提高材料利用率，
2）另件为弯曲件或有料纹要求的，应按其料纹、轧展方向进行裁剪，对于厚度大于3mm以上的钢板，更要注意以免产生折裂现象。
3）卷板经放直气割校平，剪切钢板时需先剪除毛边。
4）剪切、裁断毛刺应符合表1的规定。
5）剪切、截断板料的单面间隙应符合表2规定要求应全长一致
表2 mm
Z —间隙t—材料厚度z=(6~7%)t
7质量检查
1）图纸和工艺卡为注垂直度公差的零件，在≤550mm以下的，对角线之差应不大于1.5mm，在＞550mm以上的对角线之差应不大于3mm（按短边长度决定）。
2）检查材料应符合第2条的要求
3）逐件检查所裁的板料应符合工艺卡的要求。
8安全及注意事项
1）严格按操作规程操作，穿戴好规定的劳保用品。
2）在操作过程中，精神应集中，送料时严禁将手深进压扳机内。
3）剪切所用的后挡料板和纵挡板必须经机械加工外形平直。
4）安装更换、调整刀刃时必须切断电源，先用木板或其他垫板，垫好刀刃，以防失手发生事故。
5）启动机床前必须拿掉机床上所有的工具、量具及其他物件。
6）上班前应空车运转2~3分钟检查机床是否正常，发现异常声音应及时检修，运转过程中要及时加注润滑油保持机床性能良好。
7）操作中严禁辅助工脚踏压板，操作者离开机床必须停车。
8）剪好的原材料应标主图号和规格。
9）非金属材料在剪裁时，应保持材料干净，以免污染被加工的材料。
