核电厂电气设备和
核电厂电气部分
核电厂电气部分1. 引言核电厂作为一种重要的清洁能源发电方式，其电气部分起着至关重要的作用。
本文将从核电厂电气系统的概述、主要设备以及运行管理等方面进行介绍。
2. 核电厂电气系统概述核电厂电气系统主要由发电机组、变压器、低压电气设备等组成。
其主要功能是将核能转化为电能，并将电能输送到电网中。
电气系统的稳定性和安全性直接影响着核电厂的正常运行。
3. 主要设备3.1 发电机组发电机组是核电厂电气系统的核心设备，其通过转动机组中的发电机使其产生电能。
发电机组通常由转子、定子、励磁系统等组成。
在核电厂中，通常采用汽轮机驱动的发电机组，其输出功率可以达到数百兆瓦。
3.2 变压器变压器在核电厂电气系统中起到电能变换的作用。
它将发电机组产生的高压电能转换为适宜输送的中低压电能，然后将其送入电网。
变压器通常分为主变压器和辅助变压器两种类型。
3.3 低压电气设备低压电气设备主要包括开关设备、保护装置和电动机等。
这些设备主要用于核电厂电气系统的控制和保护功能。
其中，开关设备用于电气系统的分、合操作；保护装置用于监测电气系统的运行状态，并在发生异常情况时进行相应的保护措施；电动机用于驱动核电厂各种设备的运行。
4. 运行管理核电厂电气部分的运行管理十分重要，对保证核电厂的安全稳定运行起着至关重要的作用。
以下是一些运行管理方面的注意事项：•定期检修：定期对核电厂电气设备进行检修和维护，确保其正常运行。
特别是对发电机组、变压器等关键设备，需要进行定期的绝缘测试和设备更换。
•运行监测：通过对核电厂电气设备的运行参数进行实时监测，并及时发现异常情况。
对于电气系统中可能发生的故障，需要建立详细的报警机制和应急预案，以便能够及时处理。
•人员培训：对核电厂电气系统操作和维护人员进行全面的培训，提高其技能水平，以确保他们能够熟练操作电气设备，并妥当应对可能发生的突发情况。
5. 安全措施核电厂电气部分的安全措施是保证核电厂运行安全的基础。
核电厂的电气主设备概述
核电厂的电气主设备概述1. 引言核电厂是一种以核能为能源的发电设施，核电厂的运行离不开各种电气设备的支持。
本文将对核电厂的电气主设备进行概述，主要包括发电机、变压器、断路器、保护装置等。
2. 发电机发电机是核电厂的核心设备之一，它负责将机械能转化为电能。
发电机一般由转子和定子组成，通过磁场的相互作用来实现能量转换。
在核电厂中，常见的发电机类型有同步发电机和异步发电机。
同步发电机是最常用的发电机类型之一，它的转子和定子的旋转速度是同步的。
它能够稳定输出电力，并且具有较高的效率。
异步发电机是另一种常见的发电机类型，它的转子和定子的旋转速度有差异。
它具有启动性能好、结构简单等特点，在某些特殊情况下被广泛应用。
核电厂通常配备多台发电机，以保证稳定的电力输出。
3. 变压器变压器是核电厂的重要设备之一，它用于调节电压。
核电厂一般采用高压输电，然后通过变压器将电压升降到合适的水平。
变压器主要由铁心和线圈组成，通过互感作用来实现电压的变换。
在核电厂中，常见的变压器类型有油浸式变压器和干式变压器。
油浸式变压器是目前应用最广泛的变压器类型之一，它的线圈被浸泡在绝缘油中，以提高绝缘性能。
干式变压器则没有浸泡在绝缘油中，它的线圈采用绝缘材料进行绝缘，并且具有较好的防火性能。
变压器的主要作用是调整电压，确保核电厂产生的电能能够匹配电网的需求。
4. 断路器断路器是核电厂中的关键设备之一，它能够在电路发生故障时迅速切断电流，以保护设备和人员的安全。
断路器一般由触点和电磁机构组成，通过控制电磁机构的操作来实现断开和闭合电路。
在核电厂中，断路器常用于切断故障电流，避免火灾和电气设备损坏。
断路器的选择应根据负荷电流、工作电压和故障电流等参数来确定。
断路器的稳定性和可靠性对核电厂的安全运行至关重要。
5. 保护装置保护装置是核电厂中不可或缺的一部分，它能够对电气设备进行监测和保护。
保护装置一般包括过电流保护、过载保护、接地保护等功能。
核电复习题
核电厂电气原理与设备第一、二章复习题1．核电厂一次设备的作用及构成？2．核电厂二次设备的作用及构成？3．核电厂的电气设备在安全上是如何分级的？4．电弧是如何形成的？5．简述交流电弧的熄灭条件。
6．熔断器的作用是什么？7．简述熔断器的主要参数。
8．什么是熔断器的安秒特性曲线？9．简述高压断路器在电力系统中的作用及分类。
10．真空断路器有什么特点？11．SF6断路器有什么特点？12．断路器的操动机构的作用是什么？13．简述隔离开关的用途及特点。
14．在高压断路器和隔离开关之间为什么要设联锁装置？15．简述电气贯穿件的用途。
16．电气贯穿件密封体现在哪几个方面？17．简述避雷器的分类。
18．氧化锌避雷器的优点有哪些？第三章复习题1．低压开关柜分几类？主要特点是什么？2．简述固定式低压开关柜与抽屉式开关柜的结构特点。
3．简述中压接触器—熔断器组合电器特点及适用场合。
4．简述GIS封闭组合电器的优缺点。
5．为什么GIS封闭电器中隔离单元气体是互相不通的？6．发电机断路器使用有哪些优越性？7. 发电机断路器是如何分类的？8．简述发电机断路器的基本参数。
第四章复习题1．简述直流系统在核电厂中的作用。
2．直流系统一般分为几种电压等级？确定用电设备额定电压的一般原则是什么？3．直流系统一般由哪几部分组成？4．简述整流器的基本运行方式。
5．蓄电池充电一般采用恒压限流的充电方式，请简述恒压限流充电方式的特点。
6．直流系统接地有什么危害？7．为什么核电厂的重要设备采用UPS系统供电？第五章复习题1．简述变压器的基本原理。
2．变压器由哪些部件构成？这些部件的作用是什么？3．什么是变压器的励磁涌流？有哪些危害？4．变压器按用途分类有哪些？5．简述什么是变压器空载运行和负载运行。
6．为何电压互感器副边不允许短路？为何电流互感器副边不允许开路？7．变压器的冷却方式有哪些？8．变压器的调压方式有哪两种？9．什么是变压器空载电流？什么是变压器阻抗电压？10．简述变压器在不同负载状态下的运行方式。
核电设备
三.规范标准
1.采用规范标准的原则
－中国的法规、条例和规定必须遵照执行 －结合国情，参照大亚湾核电站使用的法国RCC 系列标准和其他国家标准 －适当采用中国国家标准和核工业标准
2.实际规范标准应用情况 2.
（1）国家颁布的法律、法规、条例规定。如环 境保护法、锅炉压力容器安全监察暂行条例、 核安全法规和导则等。 （2）法国规范标准 ① RCC系列 RCC-P、 RCC-M、 RCC-E、 RCC-G、 RCC-I、 17 RCC-C、
11
（2）电气设备的安全分级 若电气设备和部件涉及安全功能和事故后保护公 众的系统，则定为IE级。 未列入IE级的设备用NC表示 四种电气设备鉴定程序 －标准鉴定程序 －K3鉴定程序 －K2鉴定程序 －K1鉴定程序
12
4.抗震分级
（1）所有与安全有关的机械和电气设备，包括 安全1、2、3级和LS级机械设备及IE级电气设 备都有抗震要求，定为抗震1类设备 （2）部分设备和部件虽无核安全要求，但按其 重要性必须验证其抗震能力的也可定为抗震1 类 （3）抗震1类的机械设备和部件分三类： －1I类：在安全停堆地震（SSE）下必须保持结 构完整性和密闭性 －1F类：在安全停堆地震（SSE）下要求保持功 能的专设安全设施及其支承系统的非能动部件 －1A类：在安全停堆地震下要求完成动作确保事 故后安全功能的能动设备
14
6.质量保证等级
（1）质量保证等级分为：Q1、Q2和Q3级，无质 量保证要求的为QNC级。 （2）各级要求： Q1－遵照HAF003和相应导则中的全部要求，制 定实施质保大纲，满足合同等采购文件中的质 保要求。 Q2－遵照HAF003和相应导则中的绝大部分要求， 制定和实施质保大纲程序（质保手册），并满 足合同等采购文件中的质保要求。 Q3－制定和实施质保工作程序和细则，并满足合 同等采购文件中的质保要求。
核电厂的电气主接线及厂用电
核电厂的电气主接线及厂用电1. 引言核电厂作为现代社会的重要能源供应者，其电气主接线及厂用电系统起着至关重要的作用。
本文将从核电厂电气主接线和厂用电两个方面进行介绍，重点讨论其功能和关键设计因素。
2. 核电厂电气主接线核电厂的电气主接线是将发电机产生的电能传输到整个厂区各个设备和部门的关键系统。
其设计需要考虑以下几个主要因素：2.1 高可靠性和安全性作为关键能源供应系统，核电厂的电气主接线必须具备高可靠性和安全性。
这意味着系统需要具备双重或多重供电路径，以防止电力中断。
此外，应采用可靠的保护设备和自动开关装置，确保在故障发生时能够快速切换电源，并保护设备免受损坏。
2.2 抗干扰和电磁兼容性核电厂的电气主接线需要具备较高的抗干扰性能，以应对来自外界的干扰和电磁波。
这要求系统采用合适的屏蔽和滤波措施，以确保电能传输的稳定性和可靠性。
2.3 低损耗和高效率为了提高核电厂的能源利用效率，电气主接线应尽量降低能量损耗。
这要求系统采用低电阻率的导线和合理的电缆布线方式，以减少能量损耗和电压降低。
此外，应合理控制电气设备的运行负荷，以提高系统的整体效率。
3. 核电厂的厂用电系统核电厂的厂用电系统是指供应核电厂自身设备和工艺所需的电能系统。
其设计需要考虑以下几个主要因素：3.1 合理布局和分区核电厂的厂用电系统应根据各部门和设备的电能需求进行合理布局和分区。
这样可以减少电气设备之间的干扰，提高系统的稳定性和可靠性。
3.2 适当容量和备用能力厂用电系统应根据核电厂设备的工作特点和负荷需求，合理确定电能的容量。
此外，还应考虑到备用能力的需求，以应对设备故障和维修期间的临时电能需求。
3.3 健康监测和维护核电厂的厂用电系统需要进行定期的健康监测和维护，以确保系统的稳定性和可靠性。
这包括定期检查电气设备的工作状态、测量电气参数，并进行必要的维护和修复工作。
4. 总结核电厂的电气主接线和厂用电系统是核电厂正常运行的重要组成部分。

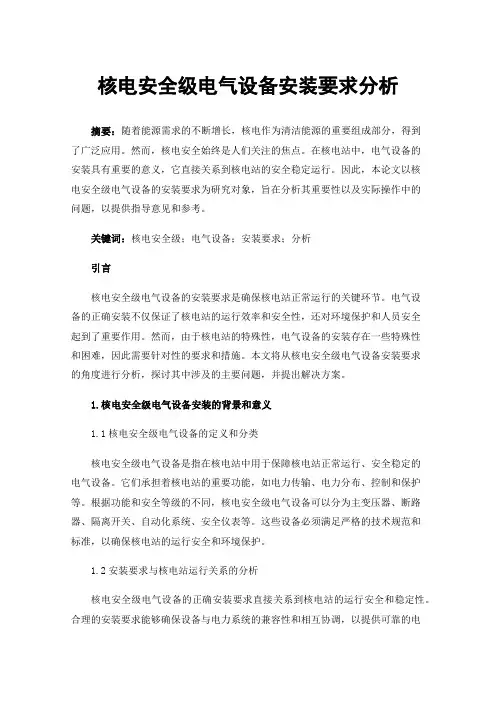

核电安全级电气设备安装要求分析
核电安全级电气设备安装要求分析摘要：随着能源需求的不断增长，核电作为清洁能源的重要组成部分，得到了广泛应用。
然而，核电安全始终是人们关注的焦点。
在核电站中，电气设备的安装具有重要的意义，它直接关系到核电站的安全稳定运行。
因此，本论文以核电安全级电气设备的安装要求为研究对象，旨在分析其重要性以及实际操作中的问题，以提供指导意见和参考。
关键词：核电安全级；电气设备；安装要求；分析引言核电安全级电气设备的安装要求是确保核电站正常运行的关键环节。
电气设备的正确安装不仅保证了核电站的运行效率和安全性，还对环境保护和人员安全起到了重要作用。
然而，由于核电站的特殊性，电气设备的安装存在一些特殊性和困难，因此需要针对性的要求和措施。
本文将从核电安全级电气设备安装要求的角度进行分析，探讨其中涉及的主要问题，并提出解决方案。
1.核电安全级电气设备安装的背景和意义1.1核电安全级电气设备的定义和分类核电安全级电气设备是指在核电站中用于保障核电站正常运行、安全稳定的电气设备。
它们承担着核电站的重要功能，如电力传输、电力分布、控制和保护等。
根据功能和安全等级的不同，核电安全级电气设备可以分为主变压器、断路器、隔离开关、自动化系统、安全仪表等。
这些设备必须满足严格的技术规范和标准，以确保核电站的运行安全和环境保护。
1.2安装要求与核电站运行关系的分析核电安全级电气设备的正确安装要求直接关系到核电站的运行安全和稳定性。
合理的安装要求能够确保设备与电力系统的兼容性和相互协调，以提供可靠的电力供应和保护控制功能。
同时，良好的安装质量还可以减少电气设备故障率，降低事故风险，保证核电站的持续运行。
合适的安装位置、连接方式和线缆布局等因素都会影响电气设备的运行效率和安全性。
因此，通过分析安装要求与核电站运行之间的关系，可以制定出合理的安装方案，提高核电站的稳定性和安全性。
2.核电安全级电气设备安装要求的主要问题2.1安全性要求核电安全级电气设备的安装必须符合严格的安全性要求。
核电站1E级电气设备鉴定标准
核电站1E级电气设备鉴定标准1. 引言核电站1E级电气设备是核电站中最重要的设备之一，其负责核电站的电力供应和控制系统。
为了确保核电站的安全运行和可靠性，对1E级电气设备的鉴定标准进行明确和规范十分重要。
本文档旨在制定核电站1E级电气设备的鉴定标准，以确保核电站的电气设备符合国家和行业标准，达到安全、可靠、高效的要求。
2. 术语和定义•核电站：指使用核能进行发电的电力站点。
•1E级电气设备：指核电站中与安全和可靠性直接相关的电气设备。
•鉴定标准：对1E级电气设备的性能和规格进行评估和验证的一系列标准和要求。
3. 鉴定范围核电站1E级电气设备的鉴定范围包括但不限于： - 发电机及其控制系统 - 变压器及其保护装置- 开关设备及其操作功能 - 电力电源系统 - 安全仪表及其控制系统4. 鉴定标准4.1 国家标准核电站1E级电气设备的鉴定标准首先应符合国家相关标准，包括但不限于以下标准： - GB/T 13296：核电站用电缆绝缘材料特性试验方法 - GB/T 13562：核电站用电缆工作特性试验方法 - GB/T 18655：核电厂电气设备可靠性设计概论4.2 行业标准核电站1E级电气设备的鉴定标准还应符合行业协会和组织制定的标准，包括但不限于以下标准： - NEI 06-12：核电站电气设备试验与分析指南 - IEEE 384：核电站电气设备故障诊断与维修指南 - IEC 60780：核电站电气设备硬件可靠性分析标准4.3 其他要求核电站1E级电气设备的鉴定标准还应满足以下要求： - 设备应符合设计规范和要求，确保其可靠性和安全性。
- 设备应符合环境条件要求，能够在核电厂的特殊环境下正常运行。
- 设备应有完备的技术文档，包括设计文件、安装和调试记录、操作和维护手册等。
5. 鉴定方法核电站1E级电气设备的鉴定可采用以下方法：- 设备的性能和功能测试，包括电气性能测试、电气接口测试、运行状态测试等。
核电厂电气工程设计与实施
核电厂电气工程设计与实施一、简介核电厂是一种利用核能发电的设施，其电气工程设计与实施是整个核电厂建设中非常重要的一部分。
本文将探讨核电厂电气工程设计与实施的相关内容，从而更好地理解核电厂的运作原理和安全性。
二、设计原则核电厂的电气工程设计需要遵循一些基本的原则，以确保核电厂的安全和可靠性。
首先，核电厂的电气系统应具有高度的可靠性和可用性，能够应对各种突发事件和故障。
其次，设计应考虑到设备的冗余性和备份，并且应有完善的自动化控制系统。
此外，设计还应符合电力系统的规范和标准，以确保核电厂与强网的稳定连接。
三、主要设备核电厂的电气设备主要包括发电机组、变压器、开关设备和电缆等。
发电机组是核电厂的核心部分，负责将核能转换为电能。
设计时需要考虑发电机的额定功率、转速和频率，以及其对应的保护和控制系统。
变压器则用于将发电机产生的高压电能升压到输电网所需的电压等级。
开关设备和电缆则用于对发电机组和变压器进行电力传送和分配。
四、安全保护系统核电厂的电气工程设计中必须考虑到安全保护系统，以确保核电厂在各种故障情况下能够安全停机。
安全保护系统主要包括短路保护、过载保护、接地保护、过电压保护和温度保护等。
这些保护系统需要能够快速检测到故障，并迅速切断电源，以避免进一步的损坏或事故。
五、电力输送与配电核电厂的电气工程设计还包括电力输送与配电系统。
电力输送系统将核电厂产生的电能送往城市或其他地方供电使用。
该系统需要确保电能输送的稳定性和可靠性，防止电网失频、失压等情况发生。
配电系统则将电能根据用户的需求进行分配，并确保各个用户之间的供电平衡。
六、自动化控制系统核电厂的电气工程设计离不开自动化控制系统的应用。
自动化控制系统通过将电气设备与计算机、控制器、传感器等设备相连，实现对核电厂的实时监控、调度和控制。
这种系统能够提高运行效率和安全性，并降低人为错误的发生几率。
七、实施与监管核电厂的电气工程实施过程需要严格的监督和管理。
核电厂安全级电气设备抗震鉴定
核电厂安全级电气设备抗震鉴定
核电厂作为一种高风险的工业设施，其安全性一直是人们关注的焦点。
电气设备是核电厂运行的重要组成部分，其抗震性能的安全性也成为了一项重要的评估指标。
本文将介绍核电厂安全级电气设备抗震鉴定的相关内容。
首先，核电厂的安全级电气设备抗震鉴定是一项重要的评估工作，其目的是为了评估电气设备在地震中的安全性能，为核电厂的安全运行提供保障。
抗震鉴定需要进行多种试验和计算，包括地震动试验、静力试验、动力响应分析等。
其次，核电厂安全级电气设备抗震鉴定的标准主要有两种，即《核电厂安全级电气设备地震鉴定规范》和《核电厂设备地震安全性评价准则》。
两种标准均对电气设备的鉴定方法、试验要求、评估指标等进行了详细规定。
最后，核电厂安全级电气设备抗震鉴定的结果将直接影响核电厂的安全运行。
如果电气设备的抗震性能不达标，可能会造成重大事故，给人民生命财产安全造成巨大威胁。
因此，核电厂应加强电气设备的抗震性能评估和改进，确保核电厂的安全运行。
- 1 -。
4 核电厂电气原理与设备-核电厂的直流与UPS系统
01直流系统概述
4
直流系统简介
目前大多电厂都采用直流操作电源，因为直流电能可通过蓄电池储存，是与 发电厂一次电路无关的独立电源；另外可使操作和保护用的电气结构简化。
断路器及其控制、信号、保护、自动装置,事故照明及直流油泵一般采用 220V直流电源。热工、电气的重要交流负荷采用交流电源不间断装置供电， 即UPS供电。
组成
蓄电池组(BT)； 充电器(RD)； 带有进线和出线断路器的
配电盘(TB)； 向充电器供电的380V交
流断路器（此开关在 LK*/LL*的盘上）； 接地故障探测器。
5
直流负荷
1、经常性负载：指在所有运行状态下由直流电源不间断供电的负载。它包 括：
（1）经常带电的直流继电器、信号灯、位置指示器； （2）经常点亮的直流照明灯； （3）经常投入运行的逆变电源等。 2、事故性负载：指正常运行由交流电源供电，当厂（站）自用交流电源消 失后由直流电源供电的负载。它一般包括有：事故照明、汽机润滑油泵、发 电机氢冷密封油泵及载波通讯备用电源等。 3、冲击性负载：指直流电源承受的短时最大电流，它包括断路器合闸时的 冲击电流和当时所承受的其它负载电流。
核电厂电气原理与设备
第4章核电厂的直流与UPS系统
电气部 张安庆 2015年1月
学习目标
掌握直流系统和UPS系统在核电厂的重要作用，学习直流系统和UPS系统 的构成方式及工作原理，并掌握几种典型的配置方式。熟悉蓄电池工作原理 和结构组成以及外界各种因素的影响。
2
01.直流系统概述 02.蓄电池 03.整流器 04.直流系统的绝缘监测装置 05.交流不停电电源系统
12
原理
变压器 001TR
整流桥
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运行阶段的核安全监督和检查
运行阶段发生的与1E级电气系统和设备有关 的事件
判断事件的分级 事件是否及时上报 国家核安全局对事件的审查意见及要求是否得 到实施
2011-8-18
17
运行阶段的核安全监督和检查
1E级系统和设备的定期试验
1E级系统和设备是否按照定期试验大纲的要求 进行定期试验 试验间隔是否满足要求 试验是否按程序进行 定期试验的结果是否满足要求
2011-8-18
3
电气设备和系统监督检查的依据
参考国家核安全局的核电厂各阶段监督程序，包括：
监督程序-核电厂建造阶段 监督程序-核电厂装料前调试阶段 监督程序-核电厂装料后调试阶段 监督程序-核电厂运行阶段
2011-8-18
4
核电厂各阶段电气设备和系统监督检查的内容
建造阶段的监督和检查
设备采购过程中，1E级设备是否有鉴定文件证明设备是 经过鉴定的 设备安装过程中，查明电气系统的配置是否与电气系统 图一致 核电厂建造初期，查明厂外电源进入核电厂的两条或两 条以上输电线路在进入厂区时是否有足够的隔离距离
配电间
总体布置：是否与电气系统图一致 冗余通道的电气设备是否具有足够的隔离距离 配电间的门是否为合格的防火门 配电间的入口是否具有正确的标识 电缆的敷设和安装是否正确，冗余通道的电缆是否有足 够的隔离距离，如果没有，是否采取其他隔离措施，是 否电气隔离 配电间是否放置了可燃物 火灾探测和喷淋装置是否符合要求
2011-8-18
14
调试阶段的核安全监督和检查
调试阶段发生的与1E级电气系统和设备有关 的事件
判断事件的分级 事件是否及时上报 国家核安全局对事件的审查意见及要求是否得 到实施
2011-8-18
ቤተ መጻሕፍቲ ባይዱ
15
运行阶段的核安全监督和检查
与1E级电气系统和设备有关的修改活动
检查与1E级电气系统和设备有关的修改活动是 否向国家核安全局进行申请并得到批准 如果进行设备的更换，更换的设备是否经过1E 级质量鉴定，是否有表明设备经过鉴定的证明 文件 现场核实更换的设备是否与鉴定文件中描述的 鉴定样机相一致，实际更换的设备是否被鉴定 样机所包络
2011-8-18 8
建造阶段的监督和检查
蓄电池房间
总体布置：不同冗余通道的蓄电池是否有足够的隔离距 离，是否电气隔离 是否存在火灾和飞射物的潜在危害 检查消防设施 检查通风设施
2011-8-18
9
建造阶段的监督和检查
柴油发电机组厂房
检查总体布置：不同冗余通道的柴油发电机组的实体隔 离和电气隔离 检查消防系统 检查柴油发电机组就地控制室：盘面布置 检查辅助系统：启动空气、燃油供应、冷却水、润滑油 等系统与设计的一致性 厂房是否存在可燃物
2011-8-18
2
电气设备和系统监督检查的依据
IEEE标准
IEEE765 核电厂优先电源 IEEE308 核电厂1E级电力系统准则 IEEE384 核电厂1E级设备和电路独立性准则 IEEE的各种设备鉴定标准 IEEE420 核电厂1E级控制盘、柜和机架的设计和鉴定 IEEE422 核电厂电缆系统的设计和安装 IEEE690 核电厂1E级电路电缆系统的设计和安装
2011-8-18
18
总体布置：电缆托架十分按照中压、低压、控制和仪表 电缆的顺序由上至下布置 分隔距离是否满足要求 电缆托架中电缆的填充量是否满足标准的要求 电缆通道的标识是否正确 1E级电缆是否存在中间接头 电缆通道和电缆聚集区的火灾探测和喷淋装置是否符合 要求 不同通道的电缆是否隔离
2011-8-18 7
建造阶段的监督和检查
核电厂电气设备和系统的核安全监督和检查
1. 电气设备和系统监督检查的依据 2. 核电厂各阶段电气设备和系统监督检查的内容
2011-8-18
1
电气设备和系统监督检查的依据
核安全法规和导则
HAF102 核电厂设计安全规定 HAF102/13 核电厂应急动力系统 HAF102/11 核电厂防火 NUREG0800 核电厂标准审查大纲第8章 安全分析报告
调试阶段的核安全监督和检查 设备安装后的单体调试
应熟悉设备技术规格书、系统手册、调试程序 等调试文件的要求 检查试验条件是否满足 是否有火灾预防措施 适当的警告标志 试验结果是否满足验收准则的要求 是否存在不符合项
2011-8-18
13
调试阶段的核安全监督和检查 电气系统调试
审查调试大纲，电气系统调试项目是否完整 试验条件是否具备 试验结果是否满足验收准则的要求 是否存在不符合项
2011-8-18
5
建造阶段的监督和检查
主控制室
柴油发电机控制盘的盘面布置 主控制室的电缆线路的布置，不同冗余通道的电缆是否 有足够的隔离距离，如果没有，是否采取其他隔离措施 专设安全设施系统的泵、阀的启动开关和旁路开关的关 合和开断位置是否有状态指示
2011-8-18
6
建造阶段的监督和检查
电缆通道和电缆聚集区
2011-8-18
10
建造阶段的监督和检查
蓄电池充电器和UPS房间
总体布置：实体隔离和电气隔离 消防系统
2011-8-18
11
建造阶段的监督和检查
建造阶段发生的与1E级电气系统和设备有关 的事件
判断事件的分级 事件是否及时上报 国家核安全局对事件的审查意见及要求是否得 到实施
2011-8-18
12
