桩基础-装的平面布置原则共25页
桩基础装的平面布置原则
>3d s
0.87s
s s
s
sss s
(a) ss
w
ss s ss
(b)
ss s
>a w
>a
>3d
>3d
(c)
图4-29 桩的常用布置形式
(a)柱下桩基；(b)墙下桩基；(c)圆（环）形桩基
4.8 桩的承台设计
承台的作用：
将各桩连成一个整体，把上部结构传下来的荷载转换、 调整、分配于各桩。
承台类型：
4.8.2 柱下桩基独立承台
1. 受弯计算
(1)柱下多桩矩形承台
a
s
Y
c yNii
h0
h0
Nixi Y
X
X
X
Y
(a)
(b)
图4-31 矩形承台 (a)四桩承台破坏模式；(b)承台弯矩计算示意
a
Mx＝∑Niyi My＝∑Nixi
式中 Mx、My——分别为垂直于y轴和x轴方向计算截面处的弯矩设 计值； xi、yi——垂直于y轴和x轴方向自桩轴线到相应计算截面的距离； Ni——扣除承台和其上填土自重后相应于荷载效应基本组合时的第
对圆柱和圆桩，计算时可将圆形截面按等周长原则换算成正方形截 面，即取方形截面边长b=0.8d（d为圆形截面直径）。
3. 承台受剪切计算 桩基承台的抗剪计算，在小剪跨比的条件下具有深梁的特征。 柱下桩基独立承台应分别对柱边和桩边、变截面和桩边联线形成的斜
截面进行受剪计算。当柱边外有多排桩形成多个剪切斜截面时，尚应对每 个斜截面进行验算。 （如右图）
by0
by1h01by2 h02 h01h02
对B2-B2
bx0
bx1h01bx2 h02 h01h02
施工总平面布置原则、依据及说明
施工总平面布置原则、依据及说明一、总平面布置原则及依据1、根据本工程的地形、地质条件及现场实际条件，进行本工程施工场地的总平面布置。
2、在具体布置中，利用现有的施工场地条件，合理布局，统筹安排，确保各施工时段内的施工均能正常有序进行。
同时尽量少占耕地，对施工区及周围环境进行有效的保护。
3、临建设施布置原则上力求合理、紧凑、厉行节约、经济实用，方便管理，确保施工期间各项工程能合理有序，安全高效地施工。
4、本工程现场周围道路完善畅通，室外材料临时堆放场地开阔，施工用临时水电管路齐备可用。
5、幕墙装饰工程的机具、设备使用一般均可随着工程进展中实际情况的改变进行调整、迁移，但在开工初进行合理的临时布置，可以减少施工过程产生不必要的间歇和产生工料的浪费。
6、为了确保本工程的施工质量及施工工期按合同要求圆满完成，确保业主能如期使用，实现现场指挥，及时处理各种问题，动态控制施工质量及工期，为此，我公司需要设置办公室、仓库及现场制作工棚，选择合适可用的地方设立项目经理部。
7、将施工区与办公区分开，保证不影响招标人正常办公。
并在进场前与业主、监理共同协商解决，并力争在施工队伍进场施工前将临时设施办好，提高工作效率。
8、我公司自行在场外设置临时食宿场所。
9、本工程施工现场平面布置原则如下：9.1在保证施工顺利进行的前提下尽量少占施工用地（1）材料堆放及加工场地应现场实际情况尽量设置在建筑物内。
（2）少占施工用地。
对于施工而言减少了场内运输工作量和临时水电管网，既便于管理又减少了施工成本。
（3）为了减少施工场地，我公司采取了一些技术措施予以解决。
例如，合理地计算各种材料现场的储备量，以减少仓库、堆场面积；对于可场外加工的构件采用场外加工方式等等。
9.2在保证工程顺利进行的前提下尽量减少临时设施的用量对必须配置的临时设施，应尽量选择对大面积施工影响小的区域，布置时不要影响正常施工。
临时水电系统的选择应使管网线路的长度为最短等。
施工总平面布置原则和依据及施工现场平面布置和临时设施布置
施工总平面布置原则和依据1、布置原则1.1、施工平面布置应严格控制在建筑红线之内。
1.2、平面布置要紧凑合理，尽量减少施工用地。
1.3、尽量利用原有建筑物或构筑物。
1.4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。
1.5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。
1)除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。
2)塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。
3)装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。
4)水泥库选择地势较高、排水方便靠近搅拌机的地方。
5)临时水电应就近铺设。
1.6在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰;1.7符合施工现场卫生及安全技术要求和防火规范。
1.8现场布置有利于各子项目施工作业。
1.9考虑施工场地状况及场地主要出入口交通状况。
1.10结合拟采用的施工方案及施工顺序。
1.11满足半成品、原材料、周转材料堆放及钢筋加工需要。
1.12满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。
1.13各种施工机械既满足各工作面作业需要又便于安装、拆卸。
1.14实施严格的安全及施工标准，争创省级安全文明工地。
2、布置内容2.1、拟建的建筑物或构筑物，以及周围的重要设施。
2.2、施工用的机械设备固定位置。
2.3、施工运输道路。
2.4、临时水源、电源位置及铺设线路。
2.5、施工用生产性、生活性设施(加工棚、操作棚、仓库、材料堆场、行政管理用房、职工生活用房等)。
3、布置步骤确定建筑位置→物料提升机位置→木工加工场地→钢筋加工场地→办公室、库房→临时道路→临时设施→临时水电施工现场平面布置和临时设施布置第一节施工现场平面布置原则施工现场布置根据建设单位提供的施工场地总平面图、建设方对施工场地布置的要求以及符合本工程施工需要，针对本工程实际现场施工条件进行相应的施工现场平面布置。
《桩的平面布置原则》PPT课件
yNii h0
(1) 受弯计算
①柱下多桩矩形承台:
计算截面取在柱边和承台高度变化处
h0
（杯口外侧或台阶边缘），
Ni
xi
y
Mx ∑Ni yi My ∑Ni xi
x
x
y
➢Ni——扣除承台和其上填土自重后相应于荷载效应基本组合时的第 i 桩 竖向力设计值。
水平竖向承载力RHa：单桩水平静载试验法，规范公式法
精选ppt
15
4.9 桩基础设计的一般步骤
4.9.3 桩的平面布置及承载力验算
(1) 桩数和平面布置
承受竖向中心荷载的桩基，
n Fk Gk Ra
➢关于Gk的说明
承受竖向偏心荷载的桩基，
n Fk Gk
Ra
偏心增大系数，
桩的中心距：
一般取1.1~1.2
⑧ 验算承台尺寸及结构强度；
⑨ 必要时验算桩基整体承载力和沉降量，当持力层下有软弱下卧层时，
验算软弱下卧层的地基承载力；
⑩ 单桩设计，绘制桩和承台的结精选构pp及t 施工图。
10
4.9 桩基础设计的一般步骤
4.9.1 设计资料的收集
(1)上部结构的类型、尺寸、构造和使用要求； (2)工程地质勘察报告； (3)当地建材与施工能力、条件（包括施工机具、方法、经验等）； (4)施工场地及周围环境（包括交通、进出场条件、周围建筑要求、环境要 求等）。
④桩基沉降验算
➢ 对于应进行沉降验算的建筑物桩基， 其沉降不得超过建筑物的允许沉降值。
⑤桩基负摩阻力验算
精选ppt
18
4.9 桩基础设计的一般步骤
一建建筑工程施工平面布置原则
一建建筑工程施工平面布置原则
建筑工程施工平面布置原则是指在建筑施工过程中，为了保障施工安全、提高施工效率和保证施工质量，对施工现场的布置和安排所遵循的一系列原则和规定。
这些原则包括但不限于以下几点：
1. 安全原则，施工平面布置应遵循安全第一的原则，确保施工现场的安全。
这包括合理布置施工通道、设置安全警示标识、合理设置临边防护等措施，以防止施工人员和设备的意外伤害。
2. 合理性原则，施工平面布置应合理布局，确保各项施工活动有序进行，避免交叉干扰，提高施工效率。
合理布置施工区域、材料堆放区、设备摆放区等，以保证施工作业的顺利进行。
3. 环保原则，在施工平面布置中应考虑环保因素，合理安排施工排放口、垃圾堆放区等区域，以便于施工过程中的环保措施的实施和监测。
4. 资源利用原则，合理利用施工现场的空间资源，避免浪费。
合理安排临时办公区、员工休息区、设备存放区等，充分利用现有空间，提高资源利用率。
5. 灵活性原则，施工平面布置应具有一定的灵活性，能够根据
施工进度和需要进行调整。
在施工计划变更或者临时情况发生时，
能够快速调整布置，保证施工的连续性和顺利性。
总的来说，建筑工程施工平面布置原则是为了在施工现场保障
安全、提高效率、保证质量和节约资源而制定的一系列规定和原则，它们在实际施工中起着重要的指导作用。
桩基础_装的平面布置原则
X
X
X
Y
(a)
(b)
图4-31 矩形承台 (a)四桩承台破坏模式；(b)承台弯矩计算示意
a
Mx＝∑Niyi My＝∑Nixi
式中 Mx、My——分别为垂直于y轴和x轴方向计算截面处的弯矩设 计值； xi、yi——垂直于y轴和x轴方向自桩轴线到相应计算截面的距离； Ni——扣除承台和其上填土自重后相应于荷载效应基本组合时的第
斜截面受剪承载力可按下式计算：
V hs ftb0h0
1.75 1.0
式中 V——扣除承台及其上填土自重后相应于荷载效应基本组合时斜 截面的最大剪力设计值；
βhs——受剪切承载力截面高度影响系数，βhs＝（800／h0）1/4，当 h0小于800mm时，h0取800mm，当h0大于2000mm时，h0取2000mm；

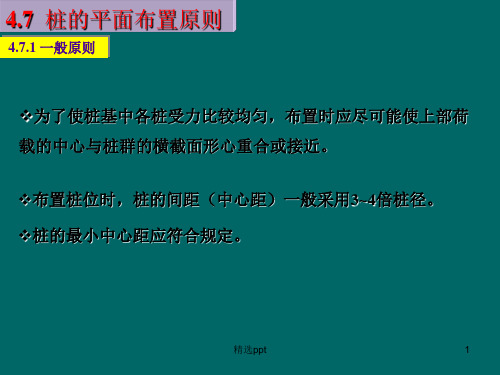

4.7 桩的平面布置原则
4.7.1一般原则
1.平面布置形式
对称式 梅花式 行列式 环状排列
不等距排列（为使桩基在其承受最大弯矩的方向上 有较大的抵抗矩）
外密内疏（对柱下桩基和整片式的桩基）
2. 桩的间距
桩的间距(中心距)一般采用3～4倍桩径。间距太大会增 加承台的体积和用料，太小则将使桩基(摩擦型桩)的沉降量增 加，且给施工造成困难。
Ｆ——柱根部轴力设计值； ∑Ni——冲切破坏锥体范围内各桩的净反力设计值 之和。
(2)角桩对承台的冲切
1)多柱矩形承台受角桩冲切的承载力按下式计算：
Nl
1x
c2
a1 y 2
1
y
c1
a1x 2
hp
ft h0
